ایک کی ساختلکیری ماڈیولروٹری یا برقی مقناطیسی طاقت کو ہموار، درست اور دہرائی جانے والی لکیری حرکت میں تبدیل کرنے کے لیے ڈیزائن کیا گیا ہے۔ ایک سادہ لکیری گائیڈ یا ایکچیویٹر کے برعکس، ایک مکمل لکیری ماڈیول متعدد مکینیکل اور کنٹرول اجزاء کو ایک کمپیکٹ موشن پلیٹ فارم میں ضم کرتا ہے۔ یہ اجزاء اعلی پوزیشننگ کی درستگی، بہترین سختی، طویل سروس کی زندگی، اور قابل اعتماد آٹومیشن کارکردگی کو حاصل کرنے کے لیے مل کر کام کرتے ہیں۔
صنعتی آٹومیشن کے لیے آلات کا انتخاب کرتے وقت لکیری ماڈیول کی اندرونی ساخت کو سمجھنا ضروری ہے۔ ہر ساختی جزو براہ راست بوجھ کی صلاحیت، حرکت کی درستگی، زیادہ سے زیادہ رفتار، دوبارہ ہونے کی صلاحیت، دیکھ بھال کی ضروریات اور تنصیب کی لچک کو متاثر کرتا ہے۔ چاہے ماڈیول بال اسکرو، ٹائمنگ بیلٹ، ریک اور پنین، یا لکیری موٹر سے چلایا گیا ہو، مجموعی طور پر مکینیکل فن تعمیر نمایاں طور پر یکساں رہتا ہے۔
ایک معیاری لکیری ماڈیول عام طور پر درج ذیل ساختی اسمبلیوں پر مشتمل ہوتا ہے۔
- بیس فریم
- لکیری گائیڈ سسٹم
- ڈرائیو میکانزم
- سلائیڈر (کیریج)
- موٹر بڑھتے ہوئے نظام
- پوزیشن سینسنگ سسٹم
- کیبل مینجمنٹ سسٹم
- حفاظتی کور اور سگ ماہی کے اجزاء
- چکنا کرنے کا نظام
- مکینیکل حد کے آلات
ہر جزو ایک مخصوص فنکشن انجام دیتا ہے، اور وہ مل کر ایک مکمل لکیری موشن سسٹم بناتے ہیں جو صنعتی ماحول کے مطالبے میں عین مطابق، مستحکم اور موثر حرکت فراہم کرنے کے قابل ہوتا ہے۔

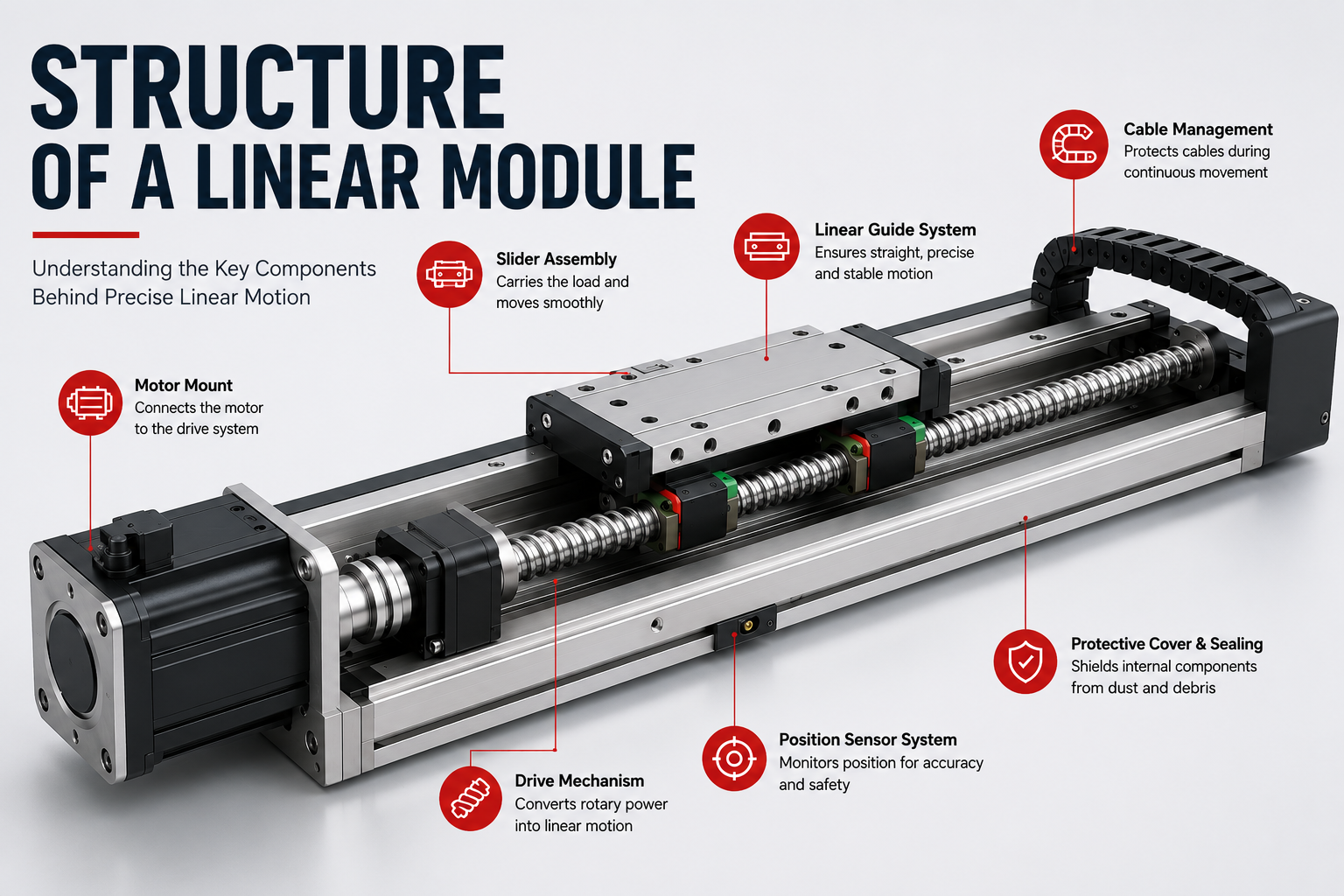

لکیری ماڈیول کی مجموعی ساختی ترتیب
انجینئرنگ کے نقطہ نظر سے، ایک لکیری ماڈیول ایک سخت مکینیکل فریم ورک کے ارد گرد بنایا گیا ہے جو گائیڈ ریلز اور ڈرائیو سسٹم کو سپورٹ کرتا ہے جبکہ آپریشن کے دوران جہتی استحکام کو برقرار رکھتا ہے۔
اگرچہ مختلف مینوفیکچررز منفرد ڈیزائن کی تفصیلات کو اپنا سکتے ہیں، بنیادی ساختی ترتیب عام طور پر اسی ترتیب کی پیروی کرتی ہے:
- موٹر گردشی یا برقی مقناطیسی طاقت پیدا کرتی ہے۔
- ڈرائیو میکانزم طاقت کو لکیری حرکت میں تبدیل کرتا ہے۔
- سلائیڈر درست لکیری گائیڈ ریلوں کے ساتھ سفر کرتا ہے۔
- گائیڈ سسٹم پوزیشننگ کی درستگی کو برقرار رکھتے ہوئے بیرونی بوجھ کو سپورٹ کرتا ہے۔
- سینسر گاڑی کی پوزیشن کی نگرانی کرتے ہیں۔
- کیبل مینجمنٹ سسٹم مسلسل حرکت کے دوران بجلی کے کنکشن کی حفاظت کرتا ہے۔
- بیس فریم ساختی سختی اور تنصیب کی درستگی کو برقرار رکھتا ہے۔
چونکہ ہر سب سسٹم میکانکی طور پر مربوط ہوتا ہے، لکیری ماڈیول ایک انتہائی کمپیکٹ موشن پلیٹ فارم بن جاتا ہے جس میں انفرادی اجزاء کو الگ سے جمع کرنے کے مقابلے میں نمایاں طور پر کم تنصیب کے کام کی ضرورت ہوتی ہے۔
بیس فریم: ساختی بنیاد
بیس فریم پورے لکیری ماڈیول کی ریڑھ کی ہڈی کے طور پر کام کرتا ہے۔ اس سٹرکچرل ممبر پر گائیڈ ریلز، ڈرائیو میکانزم، موٹر ماونٹس، سینسرز اور حفاظتی کور سمیت ہر دوسرا جزو نصب ہے۔
اس کی بنیادی ذمہ داریوں میں شامل ہیں:
- تمام مکینیکل بوجھ کو سپورٹ کرنا
- ہندسی درستگی کو برقرار رکھنا
- ساختی اخترتی کو روکنا
- حرکت کے دوران کمپن کو کم کرنا
- تنصیب کے حوالہ کی سطحیں فراہم کرنا
چونکہ بیس فریم پوزیشننگ کی درستگی کو براہ راست متاثر کرتا ہے، اس لیے مینوفیکچررز عام طور پر درست مشینی عمل کے ساتھ مل کر اعلی طاقت والے مواد کا استعمال کرتے ہیں۔
کامن بیس فریم میٹریلز
| مواد | اہم فوائد | عام ایپلی کیشنز |
|---|---|---|
| ایلومینیم کھوٹ | ہلکا پھلکا، سنکنرن مزاحم، آسان مشینی | عام صنعتی آٹومیشن |
| سٹیل | بہترین سختی اور بھاری بوجھ کی صلاحیت | ہیوی ڈیوٹی مشینری |
| کاسٹ آئرن | اعلی وائبریشن ڈیمپنگ | انتہائی اعلی صحت سے متعلق سازوسامان |
| جامع مواد | حرارتی استحکام اور وزن میں کمی | خصوصی آٹومیشن سسٹم |
ان اختیارات میں سے، صنعتی لکیری ماڈیولز کے لیے انوڈائزڈ ایلومینیم کا اخراج سب سے عام حل ہے کیونکہ یہ سختی، وزن، مینوفیکچرنگ لاگت، اور سنکنرن مزاحمت کے درمیان بہترین توازن فراہم کرتا ہے۔
بیس فریم کی ساختی خصوصیات
ایک اچھی طرح سے ڈیزائن کردہ بیس فریم میں انجینئرنگ کی متعدد تفصیلات شامل ہیں جو نظام کی مجموعی کارکردگی کو بہتر بناتی ہیں۔
- صحت سے متعلق مشینی گائیڈ ریل بڑھتی ہوئی سطحیں۔
- موٹر بڑھتے ہوئے انٹرفیس
- انٹیگریٹڈ کیبل چینلز
- چکنا کرنے کے راستے
- سینسر کی تنصیب کے grooves
- آٹومیشن کے سامان کے لئے بڑھتے ہوئے سوراخ
- حفاظتی کور کی تنصیب کے سلاٹ
- سیدھ میں حوالہ سطحیں
بہت سے پریمیم لکیری ماڈیولز میں پسلی کے اندرونی ڈھانچے یا مضبوط دیوار کے حصے بھی نمایاں ہوتے ہیں جو اضافی وزن کو کم کرتے ہوئے موڑنے کی سختی کو نمایاں طور پر بڑھاتے ہیں۔
لکیری گائیڈ سسٹم
لکیری گائیڈ سسٹم اس بات کو یقینی بنانے کے لیے ذمہ دار ہے کہ چلتی ہوئی گاڑی کم سے کم رگڑ کے ساتھ بالکل سیدھے راستے پر چلتی ہے۔ یہ پورے اسٹروک میں تیز رفتار درستگی کو برقرار رکھتے ہوئے بیرونی بوجھ اٹھاتا ہے۔
درست گائیڈ سسٹم کے بغیر، ڈرائیو کا طریقہ کار ہی سیدھی لائن کی حرکت کو برقرار نہیں رکھ سکتا، خاص طور پر بھاری بوجھ یا تیز رفتار آپریشن کے تحت۔
گائیڈ سسٹم کے اہم اجزاء
- گائیڈ ریلز
- گائیڈ بلاکس (بیئرنگ کیریجز)
- رولنگ عناصر
- سگ ماہی کے اجزاء
- چکنا کرنے والے چینلز
جدید لکیری ماڈیول عام طور پر دوبارہ گردش کرنے والی بال لکیری گائیڈز یا رولر لکیری گائیڈز کا استعمال کرتے ہیں۔ یہ سسٹمز روایتی سلائیڈنگ گائیڈز کے مقابلے میں نمایاں طور پر کم رگڑ فراہم کرتے ہیں جبکہ شاندار سختی اور دہرانے کی صلاحیت فراہم کرتے ہیں۔
لکیری گائیڈ کے افعال
- ریڈیل بوجھ کی حمایت کرتے ہیں
- محوری بوجھ کی حمایت کریں۔
- سپورٹ لمحہ بوجھ
- حرکت کی سیدھے پن کو برقرار رکھیں
- تحریک کے دوران رگڑ کو کم کریں۔
- پوزیشننگ کی درستگی کو بہتر بنائیں
- سروس کی زندگی کو بڑھانا
گائیڈ ریلز ماڈیول پر کام کرنے والی زیادہ تر بیرونی قوتوں کو جذب کرتی ہیں، جس سے ڈرائیو میکانزم بنیادی طور پر ساختی بوجھ کو سہارا دینے کے بجائے حرکت پیدا کرنے پر توجہ مرکوز کرنے دیتا ہے۔
گائیڈ ریل درستگی کے درجات
مینوفیکچررز عام طور پر درخواست کی ضروریات کے لحاظ سے متعدد درستگی والے درجات فراہم کرتے ہیں۔
| درستگی کا درجہ | عام استعمال |
|---|---|
| نارمل | عام صنعتی آٹومیشن |
| اعلی | CNC کا سامان |
| صحت سے متعلق | سیمی کنڈکٹر کا سامان |
| الٹرا پریسجن | میٹرولوجی اور آپٹیکل سسٹم |
اعلی درستگی کے درجات انسٹالیشن کی رواداری کی غلطیوں کو کم کرتے ہیں اور دہرانے کی صلاحیت کو بہتر بناتے ہیں، جس سے وہ ان ایپلی کیشنز کے لیے موزوں ہوتے ہیں جن میں مائکرون لیول پوزیشننگ کی کارکردگی کی ضرورت ہوتی ہے۔
ڈرائیو میکانزم
ڈرائیو میکانزم پاور ٹرانسمیشن سسٹم ہے جو موٹر آؤٹ پٹ کو کنٹرولڈ لکیری حرکت میں تبدیل کرتا ہے۔ یہ کارکردگی کی بہت سی اہم خصوصیات کا تعین کرتا ہے، بشمول رفتار، سرعت، پوزیشننگ کی درستگی، دیکھ بھال کی ضروریات، اور سفر کی زیادہ سے زیادہ لمبائی۔
مختلف صنعتی ایپلی کیشنز کے لیے مختلف ڈرائیو ٹیکنالوجیز کو بہتر بنایا گیا ہے، یعنی کوئی ایک ڈرائیو میکانزم ہر آٹومیشن ٹاسک کے لیے مثالی نہیں ہے۔
کامن ڈرائیو میکانزم
| ڈرائیو کی قسم | اہم فوائد | عام ایپلی کیشنز |
|---|---|---|
| گیند سکرو | اعلی صحت سے متعلق اور بہترین تکرار قابلیت | CNC مشینیں، معائنہ کے نظام |
| ٹائمنگ بیلٹ | تیز رفتاری اور طویل سفر کا فاصلہ | پیکیجنگ، لاجسٹکس، مواد کی ہینڈلنگ |
| ریک اور پنین | بھاری بوجھ کی صلاحیت کے ساتھ طویل اسٹروک | بڑے گینٹری سسٹم |
| لکیری موٹر | مکینیکل ٹرانسمیشن کے بغیر براہ راست ڈرائیو | سیمی کنڈکٹر اور ہائی اینڈ آٹومیشن |
اگرچہ ٹرانسمیشن کے یہ طریقے نمایاں طور پر مختلف ہیں، لیکن یہ سب ایک جدید لکیری ماڈیول کے ایک ہی بنیادی ساختی فریم ورک میں ضم ہو جاتے ہیں۔ انتخاب کا انحصار درخواست کی مطلوبہ رفتار، درستگی، بوجھ کی گنجائش، ڈیوٹی سائیکل، اور دیکھ بھال کی توقعات پر ہے۔
سلائیڈر اسمبلی: لکیری ماڈیول کا متحرک پلیٹ فارم
سلائیڈر، جسے کیریج یا موونگ ٹیبل کے نام سے بھی جانا جاتا ہے، وہ جزو ہے جو درخواست کا بوجھ اٹھاتے ہوئے لکیری گائیڈ ریلوں کے ساتھ سفر کرتا ہے۔ یہ لکیری ماڈیول اور بیرونی آلات کے درمیان انٹرفیس کے طور پر کام کرتا ہے، جو اسے پورے موشن سسٹم میں سب سے اہم ساختی عناصر میں سے ایک بناتا ہے۔
آپریشن کے دوران، ڈرائیو کا طریقہ کار درست پوزیشننگ کو برقرار رکھتے ہوئے اور تمام سمتوں سے بیرونی قوتوں کی حمایت کرتے ہوئے گائیڈ ریلوں کے ساتھ سلائیڈر کو آسانی سے منتقل کرتا ہے۔ سلائیڈر کا ڈیزائن براہ راست بوجھ کی گنجائش، سختی، تکرار پذیری، سرعت، اور سروس کی زندگی کو متاثر کرتا ہے۔
سلائیڈر کے اہم کام
- ورک پیس، فکسچر، یا اختتامی اثرات لے کر جائیں۔
- ٹرانسمیشن میکانزم سے ڈرائیونگ فورس منتقل کریں۔
- مستحکم لکیری حرکت کو برقرار رکھیں۔
- متعدد سمتوں میں بوجھ کو سپورٹ کریں۔
- آٹومیشن آلات کے لیے بڑھتے ہوئے انٹرفیس فراہم کریں۔
- حرکت کے دوران کمپن کو کم کریں۔
سلائیڈر کے مخصوص ساختی اجزاء
| جزو | فنکشن |
|---|---|
| کیریج باڈی | بیرونی بوجھ کی حمایت کرنے والا مرکزی ساختی جسم۔ |
| گائیڈ بلاکس | لکیری گائیڈ ریلوں کے ساتھ آسانی سے حرکت کریں۔ |
| ڈرائیو کنکشن | گاڑی کو بال سکرو نٹ، ٹائمنگ بیلٹ کلیمپ، ریک، یا لکیری موٹر موور سے جوڑتا ہے۔ |
| بڑھتی ہوئی سطح | ٹولنگ منسلک کرنے کے لیے تھریڈڈ سوراخ یا سلاٹ فراہم کرتا ہے۔ |
| چکنا کرنے والی بندرگاہیں۔ | گائیڈ بلاکس کی متواتر دیکھ بھال کی اجازت دیں۔ |
| حفاظتی مہریں | دھول اور ملبے کو حرکت پذیر حصوں میں داخل ہونے سے روکیں۔ |
اعلیٰ معیار کے سلائیڈرز عام طور پر درست مشینی ایلومینیم کھوٹ یا اسٹیل سے تیار کیے جاتے ہیں۔ بہترین ہمواری کو یقینی بنانے کے لیے بڑھتے ہوئے سطح زمینی یا CNC مشینی ہے، جس سے بیرونی آلات کو بغیر کسی اضافی سیدھ کے درست طریقے سے نصب کیا جا سکتا ہے۔
سلائیڈر کی لوڈ کی صلاحیت
سلائیڈر کو بیک وقت متعدد سمتوں سے آنے والی قوتوں کا مقابلہ کرنے کے لیے ڈیزائن کیا گیا ہے۔ ایک لکیری ماڈیول کا انتخاب کرتے وقت انجینئرز عام طور پر درج ذیل لوڈ کی حالتوں کا جائزہ لیتے ہیں۔
- عمودی بوجھ
- افقی بوجھ
- محوری بوجھ
- پچ کا لمحہ
- یاؤ لمحہ
- رول لمحہ
کافی سختی کے ساتھ سلائیڈر کا انتخاب اخترتی کو روکنے میں مدد کرتا ہے، پوزیشننگ کی درستگی کو بہتر بناتا ہے، اور گائیڈ سسٹم کی آپریٹنگ لائف کو بڑھاتا ہے۔
موٹر ماؤنٹ سسٹم
موٹر ماؤنٹ گھومنے والے اجزاء کے درمیان قطعی سیدھ کو برقرار رکھتے ہوئے ڈرائیونگ موٹر کو ٹرانسمیشن میکانزم سے جوڑتا ہے۔ اگرچہ ظاہری شکل میں نسبتاً آسان ہے، لیکن یہ ہموار بجلی کی ترسیل کو یقینی بنانے اور مکینیکل وائبریشن کو کم سے کم کرنے میں اہم کردار ادا کرتا ہے۔
غلط طریقے سے ڈیزائن کیا گیا موٹر ماؤنٹنگ سسٹم شافٹ کی غلط ترتیب، بیئرنگ بوجھ میں اضافہ، ضرورت سے زیادہ کمپن، اور ٹرانسمیشن کے اجزاء کے قبل از وقت پہننے کو متعارف کرا سکتا ہے۔
بنیادی افعال
- موٹر کو مضبوطی سے ماڈیول میں محفوظ کریں۔
- شافٹ سیدھ کو برقرار رکھیں۔
- کمپن کو کم کریں۔
- جوڑے یا گھرنی کو سپورٹ کریں۔
- موٹر کی تنصیب اور تبدیلی کو آسان بنائیں۔
عام موٹر کی اقسام
| موٹر کی قسم | خصوصیات |
|---|---|
| سٹیپر موٹر | اعتدال پسند صحت سے متعلق ایپلی کیشنز کے لئے اقتصادی حل. |
| سرو موٹر | اعلی درستگی، تیز رفتار، اور بند لوپ کنٹرول. |
| انٹیگریٹڈ سروو | مربوط ڈرائیور الیکٹرانکس کے ساتھ کومپیکٹ ڈیزائن۔ |
| لکیری موٹر | روٹری ٹرانسمیشن اجزاء کے بغیر ڈائریکٹ ڈرائیو سسٹم۔ |
زیادہ تر صنعتی لکیری ماڈیول معیاری موٹر فلینج کے طول و عرض کو سپورٹ کرتے ہیں، جس سے صارفین کے لیے مختلف مینوفیکچررز سے موٹرز انسٹال کرنا آسان ہو جاتا ہے۔
موٹر کپلنگ کے طریقے
- لچکدار شافٹ کپلنگ
- ٹائمنگ بیلٹ میں کمی کی ڈرائیو
- سیاروں کا گیئر باکس کنکشن
- براہ راست شافٹ کنکشن
کپلنگ کا طریقہ مطلوبہ ٹارک، پوزیشننگ کی درستگی، گردشی رفتار، اور انسٹالیشن کی دستیاب جگہ کے مطابق منتخب کیا جاتا ہے۔
پوزیشن سینسر سسٹم
جدید لکیری ماڈیول عام طور پر پوزیشن سینسنگ ڈیوائسز سے لیس ہوتے ہیں جو گاڑیوں کی نقل و حرکت کی نگرانی کرتے ہیں اور کنٹرول سسٹم کو فیڈ بیک فراہم کرتے ہیں۔ یہ سینسر آپریشنل سیفٹی، پوزیشننگ کی درستگی، اور آٹومیشن کی کارکردگی کو بہتر بناتے ہیں۔
ایپلیکیشن پر منحصر ہے، سینسر سسٹم آسانی سے سفر کی حدود کا پتہ لگا سکتا ہے یا بند لوپ موشن کنٹرول کے لیے مسلسل پوزیشن فیڈ بیک فراہم کر سکتا ہے۔
پوزیشن سینسر کے افعال
- گھر کی پوزیشن کا پتہ لگائیں۔
- سفر کے اختتامی مقامات کی نگرانی کریں۔
- اوور ٹریول کو روکیں۔
- خودکار حوالہ جات کو فعال کریں۔
- پوزیشن کی رائے فراہم کریں۔
- آپریشنل حفاظت کو بہتر بنائیں۔
عام سینسر کی اقسام
| سینسر کی قسم | عام درخواست |
|---|---|
| مقناطیسی سینسر | عام صنعتی آٹومیشن۔ |
| فوٹو الیکٹرک سینسر | تیز رفتار کا پتہ لگانا۔ |
| قربت کا سینسر | دھاتی آبجیکٹ کا پتہ لگانا۔ |
| مکینیکل حد سوئچ | سفری حد کی بنیادی حفاظت۔ |
| لکیری انکوڈر | اعلی صحت سے متعلق پوزیشننگ سسٹم۔ |
مائکرون لیول پوزیشننگ کی درستگی کی ضرورت والی ایپلی کیشنز کے لیے، لکیری انکوڈرز کو اکثر ماڈیول میں ضم کیا جاتا ہے تاکہ مکمل طور پر موٹر انکوڈر فیڈ بیک پر انحصار کرنے کی بجائے براہ راست پوزیشن کی پیمائش فراہم کی جا سکے۔
کیبل مینجمنٹ سسٹم
جیسا کہ سلائیڈر اسٹروک کے ساتھ مسلسل حرکت کرتا ہے، پاور کیبلز، انکوڈر تاریں، نیومیٹک نلیاں، اور کمیونیکیشن کیبلز کو بھی الجھنے یا خراب ہونے کے بغیر محفوظ طریقے سے حرکت کرنا چاہیے۔ کیبل مینجمنٹ سسٹم کو خاص طور پر ان متحرک کنکشنز کو منظم اور محفوظ کرنے کے لیے ڈیزائن کیا گیا ہے۔
اگرچہ اکثر نظر انداز کیا جاتا ہے، مناسب کیبل کا انتظام ساز و سامان کی بھروسے کو نمایاں طور پر بہتر بناتا ہے اور آٹومیشن سسٹم کی زندگی بھر میں دیکھ بھال کے اخراجات کو کم کرتا ہے۔
اہم اجزاء
- کیبل کیریئر (ڈریگ چین)
- بڑھتے ہوئے بریکٹ
- کیبل کلیمپس
- حفاظتی راستے
- تناؤ سے نجات کے آلات
کیبل مینجمنٹ کے فوائد
- کیبل گھومنے سے روکیں۔
- کیبل پہننے کو کم کریں۔
- برقی سگنلز کی حفاظت کریں۔
- مشین کی ظاہری شکل کو بہتر بنائیں۔
- دیکھ بھال کو آسان بنائیں۔
- مجموعی نظام کی وشوسنییتا میں اضافہ.
کیبل کیریئرز عام طور پر انجینئرنگ پلاسٹک یا اسٹیل سے تیار کیے جاتے ہیں۔ پلاسٹک ڈریگ چینز کو بڑے پیمانے پر استعمال کیا جاتا ہے کیونکہ وہ ہلکے وزن، سنکنرن مزاحم اور تیز رفتار آپریشن کے لیے موزوں ہیں۔
کیبل روٹنگ کے تحفظات
انجینئرز کو مشین کے ڈیزائن کے دوران احتیاط سے کیبل روٹنگ کی منصوبہ بندی کرنی چاہیے تاکہ ضرورت سے زیادہ موڑنے والے تناؤ اور حرکت پذیر اجزاء میں مداخلت سے بچا جا سکے۔
- کم از کم کیبل موڑنے والے رداس کو برقرار رکھیں۔
- ضرورت سے زیادہ کیبل کشیدگی سے بچیں.
- جب بھی ممکن ہو پاور اور سگنل کیبلز کو الگ کریں۔
- کافی کیبل سلیک فراہم کریں۔
- تیز کناروں کے ساتھ رابطے کو روکیں۔
- آسان دیکھ بھال تک رسائی کی اجازت دیں۔
ایک مناسب طریقے سے ڈیزائن کیا گیا کیبل مینجمنٹ سسٹم ڈاؤن ٹائم کو کم کرتا ہے اور حرکت پذیر اجزاء اور مشین کنٹرولر کے درمیان مستحکم مواصلت کو یقینی بناتا ہے۔
حفاظتی کور اور سگ ماہی کا نظام
صنعتی ماحول میں اکثر دھول، کولنٹ، دھاتی چپس، تیل کی دھند اور دیگر آلودگی شامل ہوتی ہیں جو درست میکانی اجزاء کی سروس لائف کو مختصر کر سکتے ہیں۔ ان چیلنجوں سے نمٹنے کے لیے، لکیری ماڈیولز حفاظتی کور اور سیلنگ سسٹم سے لیس ہیں جو اندرونی اجزاء کو آلودگی سے بچاتے ہیں۔
تحفظ کی سطح مطلوبہ درخواست کے لحاظ سے مختلف ہوتی ہے۔ لکڑی کے کام یا دھاتی مشینی میں استعمال ہونے والے ماڈیولز کو عام طور پر صاف مینوفیکچرنگ ماحول میں نصب کردہ ماڈیولز سے زیادہ مضبوط سگ ماہی کی ضرورت ہوتی ہے۔
اہم حفاظتی اجزاء
- ایلومینیم حفاظتی کور۔
- سٹینلیس سٹیل کور پٹی.
- دھول پروف سگ ماہی کی پٹی.
- ٹوپیاں ختم کریں۔
- گائیڈ بلاک مہریں.
- کھرچنے والی مہریں۔
یہ حفاظتی اجزاء پھسلن کو برقرار رکھنے، آلودگی کو کم کرنے، اور گائیڈ ریلوں، بیرنگز، اور ٹرانسمیشن میکانزم کی آپریٹنگ لائف کو بڑھانے میں مدد کرتے ہیں۔
چکنا کرنے کا نظام
لکیری ماڈیول کی طویل مدتی کارکردگی کو برقرار رکھنے کے لیے مناسب چکنا ضروری ہے۔ اگرچہ گائیڈ سسٹم اور ڈرائیو میکانزم اعلیٰ درستگی کے ساتھ تیار کیے گئے ہیں، لیکن مسلسل حرکت حرکت پذیر اجزاء کے درمیان رگڑ پیدا کرتی ہے۔ مناسب چکنا کرنے کے بغیر، رگڑ تیزی سے بڑھتا ہے، جس کی وجہ سے آپریٹنگ درجہ حرارت زیادہ ہوتا ہے، پہننے میں تیزی آتی ہے، پوزیشننگ کی درستگی کم ہوتی ہے، اور سروس کی زندگی کم ہوتی ہے۔
ایک اچھی طرح سے ڈیزائن کیا گیا چکنا کرنے والا نظام اس بات کو یقینی بناتا ہے کہ مینٹیننس کی ضروریات کو کم کرتے ہوئے اہم اجزاء کو عام آپریشن کے دوران چکنا کرنے والے کی صحیح مقدار حاصل ہو۔
اجزاء جن کو چکنا کرنے کی ضرورت ہوتی ہے۔
- لکیری گائیڈ بلاکس
- گائیڈ ریلز
- بال سکرو اور بال نٹ اسمبلیاں
- بیئرنگ اسمبلیاں
- ڈرائیو کپلنگز
- ریک اور پنین گیئرز (جہاں قابل اطلاق ہوں)
عام چکنا کرنے کے طریقے
| چکنا کرنے کا طریقہ | خصوصیات | عام درخواست |
|---|---|---|
| دستی چکنائی | سادہ اور اقتصادی | عام صنعتی سامان |
| سنٹرلائزڈ چکنا | خودکار چکنائی کی تقسیم | ہائی ڈیوٹی آٹومیشن سسٹم |
| تیل چکنا | بہترین کولنگ کارکردگی | تیز رفتار صحت سے متعلق مشینری |
| بحالی سے پاک چکنائی | پھسلن کے وقفوں میں توسیع | کلین روم اور لائٹ ڈیوٹی کا سامان |
بہت سے جدید لکیری ماڈیولز میں چکنا کرنے والی بندرگاہیں شامل ہیں جو سامان کو جدا کیے بغیر چکنائی کو براہ راست گائیڈ بلاکس میں داخل کرنے کی اجازت دیتی ہیں۔ یہ ڈیزائن دیکھ بھال کو آسان بناتا ہے اور مشین کا وقت کم کرتا ہے۔
مناسب چکنا کرنے کے فوائد
- حرکت پذیر حصوں کے درمیان رگڑ کو کم کریں۔
- مکینیکل لباس کو کم سے کم کریں۔
- پوزیشننگ کی تکرار کو بہتر بنائیں۔
- کم آپریٹنگ شور۔
- سنکنرن کو روکیں۔
- اجزاء کی خدمت کی زندگی کو بڑھانا۔
- دیکھ بھال کے اخراجات کو کم کریں۔
مکینیکل اسٹاپس اور حفاظتی اجزاء
مکینیکل حفاظتی آلات آلات اور آپریٹرز دونوں کے لیے ایک اضافی سطح کا تحفظ فراہم کرتے ہیں۔ جب کہ الیکٹرانک کنٹرول سسٹم نارمل حرکت کا انتظام کرتے ہیں، غیر متوقع طور پر ناکامی ہونے پر مکینیکل اسٹاپ حتمی حفاظت کے طور پر کام کرتے ہیں۔
یہ اجزاء ضرورت سے زیادہ سفر کو روکنے، اثر قوتوں کو کم کرنے، اور مہنگے ٹرانسمیشن اجزاء کو نقصان سے بچانے میں مدد کرتے ہیں۔
عام حفاظتی اجزاء
- مکینیکل اختتام رک جاتا ہے۔
- ربڑ کے جھٹکے جذب کرنے والے۔
- سایڈست سفر کی حد بلاکس۔
- ہنگامی حد کے سوئچز۔
- حفاظت کا احاطہ کرتا ہے۔
- حفاظتی اختتامی پلیٹیں۔
تیز رفتار آٹومیشن سسٹمز کے لیے، بے کار تحفظ فراہم کرنے کے لیے عام طور پر الیکٹرونک لمیٹ سینسر اور مکینیکل اسٹاپ دونوں ایک ساتھ استعمال کیے جاتے ہیں۔
تمام ساختی اجزاء ایک ساتھ کیسے کام کرتے ہیں۔
اگرچہ ہر ساختی جزو ایک مختلف کام انجام دیتا ہے، لیکن لکیری ماڈیول کی مجموعی کارکردگی کا انحصار اس بات پر ہے کہ یہ اجزاء ایک مربوط مکینیکل نظام کے طور پر کتنے مؤثر طریقے سے کام کرتے ہیں۔

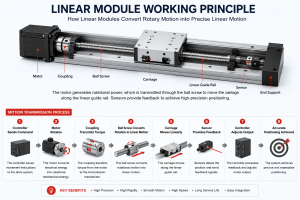

ایک عام کا آپریٹنگ تسلسلگیند سکرو لکیری ماڈیولمندرجہ ذیل کے طور پر خلاصہ کیا جا سکتا ہے:
- کنٹرولر سروو یا سٹیپر موٹر کو موشن کمانڈ بھیجتا ہے۔
- موٹر روٹری حرکت پیدا کرتی ہے۔
- کپلنگ ٹارک کو بال سکرو میں منتقل کرتا ہے۔
- گھومنے والا سکرو گیند کو نٹ چلاتا ہے۔
- بال نٹ سلائیڈر کو گائیڈ ریلوں کے ساتھ لے جاتا ہے۔
- گائیڈ سسٹم بیرونی بوجھ کو سپورٹ کرتے ہوئے سیدھی، مستحکم حرکت کو برقرار رکھتا ہے۔
- پوزیشن سینسر گاڑی کے مقام کی نگرانی کرتا ہے۔
- کیبل کیریئر حرکت پذیر برقی اور نیومیٹک کنکشن کی حفاظت کرتا ہے۔
- حفاظتی کور اندرونی اجزاء کی آلودگی کو روکتا ہے۔
- پھسلن کا نظام مسلسل رگڑ اور لباس کو کم کرتا ہے۔
ہر ذیلی نظام مجموعی حرکت کے معیار میں حصہ ڈالتا ہے۔ اگر ایک جزو خراب ڈیزائن کیا گیا ہے یا غلط طریقے سے برقرار رکھا گیا ہے، تو پورے ماڈیول کی کارکردگی متاثر ہو سکتی ہے۔
ساختی ڈیزائن کے تحفظات
انجینئرز لکیری ماڈیول کو ڈیزائن یا منتخب کرتے وقت متعدد عوامل کا جائزہ لیتے ہیں۔ یہ تحفظات طے کرتے ہیں کہ آیا ماڈیول کسی مخصوص ایپلی کیشن کی کارکردگی کی ضروریات کو پورا کر سکتا ہے۔
سختی
اعلی ساختی سختی بوجھ کے تحت خرابی کو کم کرتی ہے، پوزیشننگ کی درستگی کو بہتر بناتی ہے اور آپریشن کے دوران کمپن کو کم کرتی ہے۔ مضبوط بنیاد کے فریم اور صحت سے متعلق گائیڈ سسٹم عام طور پر سختی کو بڑھانے کے لیے استعمال ہوتے ہیں۔
وزن
حرکت پذیر ماس کو کم کرنے سے سرعت اور توانائی کی کارکردگی بہتر ہوتی ہے۔ ایلومینیم مرکب ڈھانچے کو وسیع پیمانے پر اپنایا جاتا ہے کیونکہ وہ طاقت اور وزن کے درمیان بہترین توازن پیش کرتے ہیں۔
تھرمل استحکام
درجہ حرارت کی تبدیلیوں کی وجہ سے مواد پھیلتا اور سکڑتا ہے۔ اعلی صحت سے متعلق ایپلی کیشنز کو اکثر ساختی ڈیزائن کی ضرورت ہوتی ہے جو مستقل پوزیشننگ کی درستگی کو برقرار رکھنے کے لیے تھرمل اخترتی کو کم سے کم کرتے ہیں۔
اسمبلی کی درستگی
بڑھتی ہوئی سطحوں کی درستگی کی مشینی گائیڈ ریلوں، ڈرائیو میکانزم اور موٹروں کی مناسب سیدھ کو یقینی بناتی ہے۔ درست اسمبلی اندرونی تناؤ کو کم کرتی ہے اور طویل مدتی وشوسنییتا کو بہتر بناتی ہے۔
بحالی کی رسائی
اچھی طرح سے ڈیزائن کردہ ماڈیول چکنا کرنے والی بندرگاہوں، سینسرز، موٹر ماونٹس، اور کیبل کے انتظام کے اجزاء تک آسان رسائی فراہم کرتے ہیں، جو معمول کی دیکھ بھال کو تیز تر اور زیادہ موثر بناتے ہیں۔
ساخت کس طرح لکیری ماڈیول کی کارکردگی کو متاثر کرتی ہے۔
| ساختی جزو | بنیادی کارکردگی کا اثر |
|---|---|
| بیس فریم | سختی اور کمپن مزاحمت |
| گائیڈ سسٹم | حرکت کی درستگی اور بوجھ کی صلاحیت |
| ڈرائیو میکانزم | رفتار، درستگی، اور کارکردگی |
| سلائیڈر اسمبلی | پے لوڈ کی صلاحیت اور استحکام |
| موٹر ماؤنٹ | پاور ٹرانسمیشن کی کارکردگی |
| پوزیشن سینسر | آٹومیشن کی درستگی اور حفاظت |
| کیبل مینجمنٹ | مسلسل تحریک کے دوران وشوسنییتا |
| حفاظتی کور | ماحولیاتی تحفظ اور استحکام |
| چکنا کرنے کا نظام | سروس کی زندگی اور بحالی کا وقفہ |
ہر ساختی جزو کو بہتر بنانا مینوفیکچررز کو اعلی پوزیشننگ کی درستگی، تیز آپریٹنگ سپیڈ، زیادہ بوجھ کی گنجائش، اور سامان کی طویل زندگی حاصل کرنے کی اجازت دیتا ہے۔
ساختی اجزاء کے لیے دیکھ بھال کی تجاویز
معمول کا معائنہ اور حفاظتی دیکھ بھال ایک لکیری ماڈیول کی اصل کارکردگی کو اس کی آپریٹنگ زندگی کے دوران محفوظ رکھنے میں مدد کرتی ہے۔
- آلودگی اور پہننے کے لیے گائیڈ ریلوں کا معائنہ کریں۔
- کارخانہ دار کی سفارشات کے مطابق گائیڈ بلاکس اور بال سکرو کو چکنا کریں۔
- سختی کے لئے موٹر بڑھتے ہوئے بولٹ کو چیک کریں۔
- سینسر کے آپریشن اور سیدھ کی تصدیق کریں۔
- ضرورت سے زیادہ پہننے یا خراب شدہ کیبلز کے لیے کیبل کیریئرز کا معائنہ کریں۔
- ملبے کو جمع ہونے سے روکنے کے لیے حفاظتی کور کو باقاعدگی سے صاف کریں۔
- غیر معمولی کمپن اور آپریٹنگ شور کی نگرانی کریں۔
- جب ضروری ہو تو پہنے ہوئے سگ ماہی اجزاء کو تبدیل کریں۔
احتیاطی دیکھ بھال کا شیڈول قائم کرنے سے غیر متوقع طور پر بند ہونے کا وقت کم ہو جاتا ہے اور سامان کی زندگی بھر میں مسلسل حرکت کی درستگی کو یقینی بنانے میں مدد ملتی ہے۔
اکثر پوچھے گئے سوالات
لکیری ماڈیول کے اہم اجزاء کیا ہیں؟
ایک معیاری لکیری ماڈیول عام طور پر ایک بیس فریم، لکیری گائیڈ سسٹم، ڈرائیو میکانزم، سلائیڈر اسمبلی، موٹر ماؤنٹ، پوزیشن سینسرز، کیبل مینجمنٹ سسٹم، حفاظتی کور، چکنا نظام، اور حفاظتی اجزاء پر مشتمل ہوتا ہے۔
کون سا ساختی جزو پوزیشننگ کی درستگی کا تعین کرتا ہے؟
پوزیشننگ کی درستگی کا انحصار ایک ساتھ کام کرنے والے کئی اجزاء پر ہوتا ہے، بشمول گائیڈ سسٹم، ڈرائیو میکانزم، بیس فریم کی سختی، اسمبلی کی درستگی، اور کنٹرول سسٹم۔ کوئی ایک جزو اکیلے حتمی درستگی کا تعین نہیں کرتا ہے۔
بیس فریم کیوں اہم ہے؟
بیس فریم دیگر تمام اجزاء کے لیے ساختی بنیاد فراہم کرتا ہے۔ ایک سخت اور درست طریقے سے مشینی فریم اخترتی کو کم کرتا ہے، سیدھ کو برقرار رکھتا ہے، اور مسلسل حرکت کی کارکردگی کو سپورٹ کرتا ہے۔
گائیڈ سسٹم کارکردگی کو کیسے بہتر بناتا ہے؟
گائیڈ سسٹم ہموار، کم رگڑ والی لکیری حرکت کو یقینی بناتے ہوئے بیرونی بوجھ کو سپورٹ کرتا ہے۔ صحت سے متعلق گائیڈ ریل بھی دہرانے کی صلاحیت کو بہتر بناتے ہیں اور کمپن کو کم کرتے ہیں۔
کیبل مینجمنٹ کیوں ضروری ہے؟
کیبل مینجمنٹ مسلسل حرکت کے دوران پاور کیبلز، انکوڈر تاروں، اور نیومیٹک نلیاں کی حفاظت کرتی ہے، قبل از وقت پہننے، سگنل میں رکاوٹ، اور سامان کی خرابی کو روکتی ہے۔
نتیجہ
لکیری ماڈیول کی ساخت ایک کمپیکٹ، اعلی کارکردگی والے موشن پلیٹ فارم میں متعدد مکینیکل اور برقی اجزاء کو احتیاط سے ضم کرنے کا نتیجہ ہے۔ سخت بیس فریم اور درست گائیڈ سسٹم سے لے کر ڈرائیو میکانزم، سلائیڈر اسمبلی، سینسرز، چکنا کرنے کا نظام، اور کیبل مینجمنٹ تک، ہر جزو درست، قابل اعتماد، اور موثر لکیری حرکت میں حصہ ڈالتا ہے۔
یہ سمجھنا کہ یہ ساختی عناصر کس طرح آپس میں تعامل کرتے ہیں انجینئرز کو ان کے اطلاق کے لیے موزوں ترین لکیری ماڈیول کا انتخاب کرنے میں مدد کرتا ہے جبکہ سامان کی بھروسے کو بہتر بنانے، دیکھ بھال کو آسان بنانے اور طویل مدتی کارکردگی کو زیادہ سے زیادہ کرنے میں۔
QRXQ میں، ہمارے لکیری ماڈیولز کو اعلیٰ طاقت کے ساختی ڈیزائن، درستگی سے چلنے والے اجزاء، اور قابل اعتماد ٹرانسمیشن سسٹم کے ساتھ انجنیئر کیا گیا ہے تاکہ صنعتی آٹومیشن ایپلی کیشنز کی وسیع رینج میں مستحکم لکیری حرکت فراہم کی جا سکے۔ چاہے آپ کے پروجیکٹ کو تیز رفتار میٹریل ہینڈلنگ، درست پوزیشننگ، ہیوی لوڈ ٹرانسپورٹیشن، یا ملٹی ایکسس آٹومیشن کی ضرورت ہو، مناسب ساختی ترتیب کا انتخاب بہترین کارکردگی کے حصول کی بنیاد ہے۔
