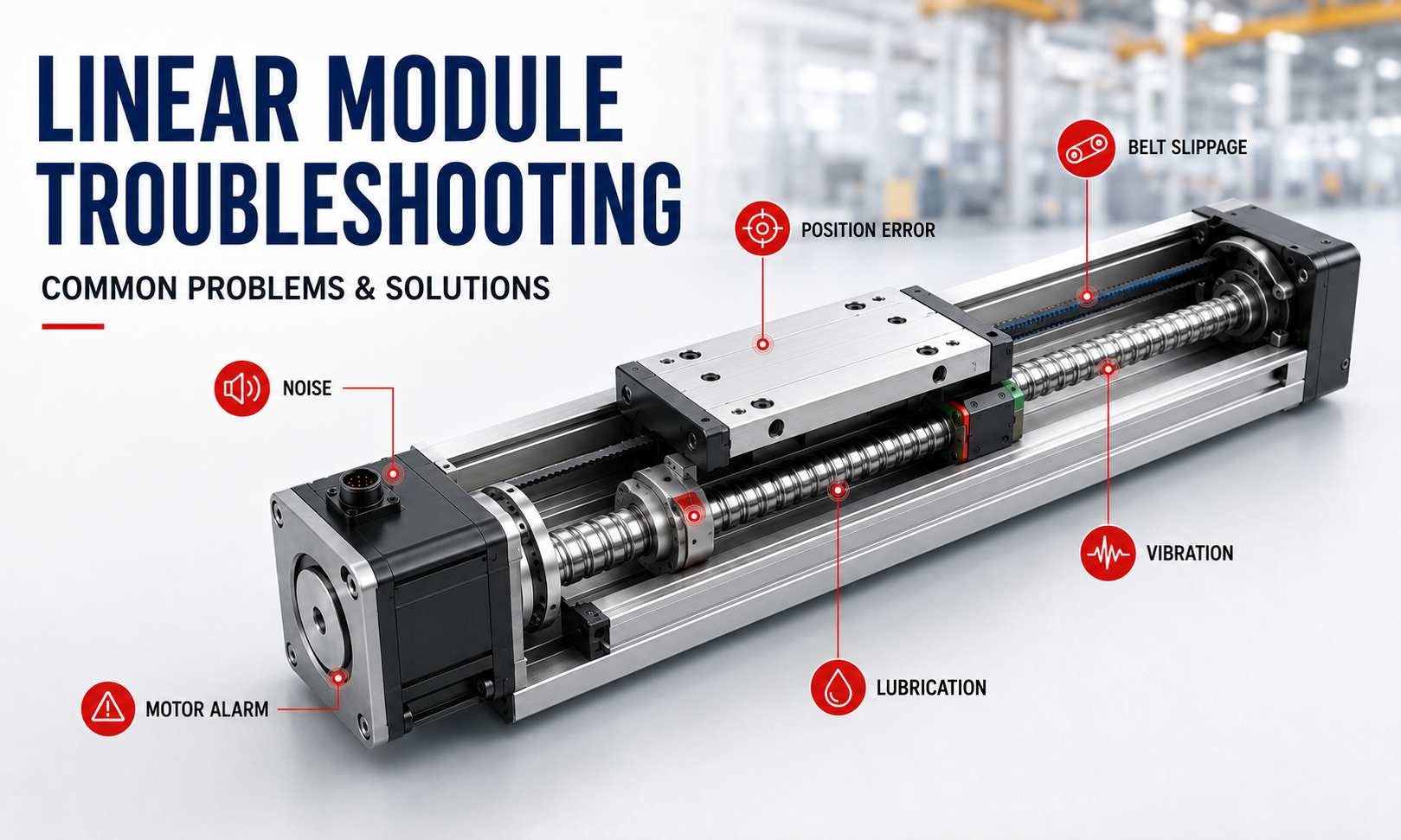

دليل استكشاف أخطاء الوحدة الخطية وإصلاحها: المشكلات والحلول الشائعة

استكشاف أخطاء الوحدة الخطية وإصلاحها: يجب أن تبدأ بأعراض قابلة للتكرار وظروف التشغيل والأدلة المقاسة. يمكن أن يؤدي استبدال المكونات قبل فصل الأسباب الميكانيكية والكهربائية وأسباب التحكم إلى إخفاء الخلل وزيادة وقت التوقف عن العمل.

أالوحدة الخطيةيجمع بين آلية القيادة ودليل الحاملة والعربة والتحكم في الحركة. محرك الأقراص يخلق التوجه. يقيد الدليل درجات الحرية غير المرغوب فيها؛ تقوم وحدة التحكم بإصدار أوامر الحركة وتقييم ردود الفعل أو إشارات الحد. في نطاق استكشاف الأخطاء وإصلاحها، يجب أن تقوم عملية استكشاف أخطاء الوحدة الخطية وإصلاحها بتوصيل إمكانية الكتالوج بالحمل الفعلي والسكتة الدماغية والسرعة والدقة والبيئة وشروط القبول.

يربط النطاق هنا بين أخطاء تحديد المواقع والضوضاء المفرطة والاهتزاز وانخفاض الدقة مع قرارات الاختيار العملي أو التثبيت أو التحقق أو الصيانة.

استكشاف أخطاء الوحدة الخطية وإصلاحها: تحديد الأعراض

يتبع استكشاف أخطاء الوحدة الخطية وإصلاحها بشكل موثوق تسلسل تأكيد الأعراض والتوقف الآمن وفصل السبب والقياس والتصحيح والتحقق. تحقق من المحاذاة والتشحيم والرخاوة وحالة ناقل الحركة قبل إسناد المشكلة إلى المحرك أو المحرك أو المستشعر أو وحدة التحكم.

الأسباب الميكانيكية وناقل الحركة

أخطاء تحديد المواقع

ينبغي فصل أخطاء تحديد المواقع إلى خطأ نظامي في تحديد الموقع، وخطأ انعكاسي، وخسارة تكرارية عشوائية. قارن موضع النقل المتحكم به والمقاس في نقاط متعددة ومن كلا اتجاهي الاقتراب، أثناء تسجيل الحمل ودرجة الحرارة. يشير الاتجاه الثابت المعتمد على السفر إلى وجود خطأ في الهندسة أو الإرسال؛ تشير القفزة المعتمدة على الاتجاه إلى رد فعل عنيف؛ تغيير نقاط التشتت إلى الرخاوة أو الاحتكاك أو الاهتزاز أو عدم استقرار التغذية المرتدة.

الضوضاء المفرطة

ينبغي تصنيف الضوضاء المفرطة حسب الموقع والتردد وعلاقتها بالسرعة أو الموقع. تشير النغمة التي تصدر مرة واحدة في كل دورة نحو عنصر دوار، ونغمة تردد الأسنان نحو الحزام أو شبكة التروس، وصوت محلي يعتمد على السكتة الدماغية نحو المحاذاة أو التلوث أو مجرى السباق التالف. افحص بسرعة منخفضة، وقارن تيار المحرك، وقم بتصحيح السبب قبل أن تتطور الضوضاء إلى تآكل.

اهتزاز

يمكن أن يأتي الاهتزاز من الرنين الهيكلي، أو مكاسب التحكم القوية، أو سوء المحاذاة، أو عدم توازن الدوران، أو اختلاف شبكة الأسنان أو منحنى S المفاجئ للغاية. قم بقياس الأماكن التي يكون فيها الاهتزاز أقوى وما إذا كان تردده يتبع سرعة المحرك أو تردد الشبكة أو هيكل الماكينة. قم بتغيير متغير واحد في كل مرة وتأكد من أن التصحيح لا يؤدي فقط إلى نقل الرنين إلى سرعة تشغيل أخرى.

التحكم والاستشعار وأدلة القيادة

دقة منخفضة

يجب فصل الدقة المنخفضة إلى خطأ منهجي في الموضع، وخطأ عكسي، وخسارة تكرارية عشوائية. قارن موضع النقل المتحكم به والمقاس في نقاط متعددة ومن كلا اتجاهي الاقتراب، أثناء تسجيل الحمل ودرجة الحرارة. يشير الاتجاه الثابت المعتمد على السفر إلى وجود خطأ في الهندسة أو الإرسال؛ تشير القفزة المعتمدة على الاتجاه إلى رد فعل عنيف؛ تغيير نقاط التشتت إلى الرخاوة أو الاحتكاك أو الاهتزاز أو عدم استقرار التغذية المرتدة.

فشل التشحيم

يجب أن يؤدي فشل التشحيم إلى إنشاء الفيلم الصحيح عند نقاط التلامس المتدحرجة أو المنزلقة دون جذب التلوث الزائد. استخدم مادة تشحيم متوافقة مع المكون والبيئة، وقم بتوصيلها إلى مسار الاتصال الفعلي، وتجنب خلط المنتجات غير المتوافقة. يمكن أن تؤدي كمية كبيرة جدًا من مواد التشحيم إلى زيادة السحب والحرارة والتسرب، كما أن القليل جدًا من مواد التشحيم يؤدي إلى تسريع التآكل.

الإجراءات التصحيحية ومنع التكرار

إنذار المحرك

إنذار المحرك هو دليل وليس تشخيص. قم بتسجيل الإنذار الدقيق وموضع المحور والملف التعريفي الموجه والتحميل وما إذا كان الحدث يحدث أثناء التسارع أو السرعة الثابتة أو التباطؤ أو الضغط المستمر. يمكن أن يتسبب الربط الميكانيكي وتوقيت الفرامل في حدوث إنذارات للتيار الزائد أو الأخطاء اللاحقة، بينما تتطلب أخطاء الأسلاك والمشفرات والقيادة فحوصات كهربائية بعد إثبات خلو المحور ميكانيكيًا.

انزلاق الحزام

قد يعني انزلاق الحزام قفزة الأسنان بدلاً من الانزلاق الاحتكاكي السلس. التحقق من الشد بالطريقة المعتمدة، وحالة أسنان البكرة، والمحاذاة، والالتفاف، وذروة حمل التسارع؛ ضع علامة على الحزام والبكرة لتأكيد الحركة النسبية. يمكن أن يؤدي رفع التوتر دون العثور على حمل زائد أو تلف في الأسنان إلى زيادة حمل المحمل وتقصير عمر الحزام.

التحقق قبل العودة للخدمة

ارتداء الكرة اللولبية

يجب التأكد من تآكل اللولب الكروي من خلال حالة السطح أو رد الفعل العكسي أو اتجاه التوتر والحطام والضوضاء المعتمدة على الموضع بدلاً من افتراضه من ساعات التشغيل. حدد السبب — تركيز الحمل، أو التلوث، أو سوء التشحيم، أو سوء المحاذاة، أو الصدمة — قبل استبدال الجزء، وفحص مكونات التزاوج التي تشترك في جهة الاتصال التالفة.

الحلول الوقائية

يجب أن تقوم الحلول الوقائية بتحويل الأسباب الجذرية إلى ضوابط: بيانات نظيفة، ومحاذاة موثقة، ومواد التشحيم والشد الصحيحة، والكابلات المحمية، وتاريخ الإنذار، وقياسات الاتجاه الدورية. التيار الأساسي ودرجة الحرارة والضوضاء وتحديد المواقع بعد التشغيل، ثم قم بتعيين حدود التدخل قبل أن تتأثر جودة العملية.

عمليات البحث الهندسية ذات الصلة مثلمشاكل الوحدة الخطية, إصلاح الوحدة الخطية, دليل استكشاف أخطاء الوحدة الخطية وإصلاحها, مشاكل الوحدة الخطية الشائعةأشر إلى نفس نظام القرار: حدد حالة التشغيل أولاً، ثم تحقق من الآليات والضوابط باستخدام أدلة قابلة للقياس. لا تحل العبارات محل بيانات التحميل أو معايير القبول.

الوجبات الجاهزة الهندسية

يأتي القرار الموثوق به لاستكشاف أخطاء الوحدة الخطية وإصلاحها من حالة تشغيل محددة ومسار تحميل صحيح والتحقق من المحور المجمع. التركيز على أخطاء تحديد المواقع، والضوضاء المفرطة، والاهتزاز، أثناء تسجيل الحمل والسرعة ودرجة الحرارة وحالة الصيانة وطريقة القبول بحيث يظل الاختيار أو الإجراء التصحيحي قابلاً للتتبع أثناء الخدمة.
