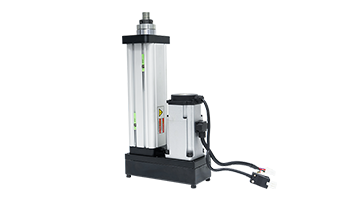

RXD مسلسل وحدة اسطوانة كهربائية مؤازرة
أسطوانات كهربائية مؤازرة عالية الأداء مع محرك لولبي كروي، متوفرة في تكوينات قابلة للطي والاتصال المباشر
- يوفر ناقل الحركة اللولبي الكروي الدقيق إمكانية تكرار تصل إلى ±0.02 مم، مما يضمن حركة خطية مستقرة ودقيقة لتطبيقات الأتمتة الصعبة.
- متوفر في تكوينات قابلة للطي (ZFX) والاتصال المباشر (ZLX)، مما يدعم طرق التثبيت المتعددة وخيارات التبديل المغناطيسي.
- يغطي الموديلات من RKD45 إلى RKD140، بقدرات دفع تصل إلى 3000 كجم، ومناسبة لأشباه الموصلات، والتصنيع باستخدام الحاسب الآلي، والروبوتات، والأتمتة الصناعية.
RXDمواصفات طراز السلسلة
استكشف المجموعة الكاملة من وحدة الأسطوانات الكهربائية المؤازرة من سلسلة RXD من خلال مقارنة المواصفات الفنية الرئيسية - بما في ذلك طول الشوط وسعة الحمولة وسرعة التشغيل - يمكنك تحديد حل النقل المثالي بسرعة لمتطلبات التطبيق المحددة الخاصة بك.
آر إكس دي 45
وحدة اسطوانة المؤازرة
- عرض الآلة:45 ملم
- نوع المحرك:محرك سيرفو بقوة 100 واط
- الحد الأقصى للتوجه:100 كجم
- نسبة تخفيض الكواكب:1 / 3
- الحد الأقصى للسكتة الدماغية:700 مم
- دقة:±0.02 مم
- عرض الآلة:45 ملم
- نوع المحرك:محرك سيرفو بقدرة 200 واط
- الحد الأقصى للتوجه:100 كجم
- نسبة تخفيض الكواكب:1
- الحد الأقصى للسكتة الدماغية:700 مم
- دقة:±0.02 مم
- عرض الآلة:45 ملم
- نوع المحرك:محرك سيرفو 400 واط
- الحد الأقصى للتوجه:100 كجم
- نسبة تخفيض الكواكب:1
- الحد الأقصى للسكتة الدماغية:700 مم
- دقة:±0.02 مم
آر إكس دي55
وحدة اسطوانة المؤازرة
- عرض الآلة:55 ملم
- نوع المحرك:محرك سيرفو بقدرة 200 واط
- عزم الدوران المقنن المؤازر:0.64 نيوتن متر / 1.92 نيوتن متر
- التوجه المقدر للأسطوانة الكهربائية:0.68 كيلو نيوتن / 2.04 كيلو نيوتن
- الحد الأقصى للسكتة الدماغية:800 مم
- دقة:±0.02 مم
- عرض الآلة:55 ملم
- نوع المحرك:محرك سيرفو 400 واط
- عزم الدوران المقنن المؤازر:1.27 ميل بحري / 3.81 ميل بحري
- التوجه المقدر للأسطوانة الكهربائية:1.35 كيلو نيوتن / 4.05 كيلو نيوتن
- الحد الأقصى للسكتة الدماغية:800 مم
- دقة:±0.02 مم
آر إكس دي65
وحدة اسطوانة المؤازرة
- عرض الآلة:65 ملم
- نوع المحرك:محرك سيرفو 400 واط
- الحد الأقصى للتوجه:300 كجم
- عزم الدوران المقنن المؤازر:0.64 نانومتر / 0.64 نانومتر / 0.64 نانومتر / 0.64 نانومتر
- الحد الأقصى للسكتة الدماغية:1000 مم
- دقة:±0.02 مم
- عرض الآلة:65 ملم
- نوع المحرك:محرك سيرفو بقدرة 750 واط
- الحد الأقصى للتوجه:500 كجم
- عزم الدوران المقنن المؤازر:2.39 نانومتر / 2.39 نانومتر / 2.39 نانومتر / 2.39 نانومتر
- الحد الأقصى للسكتة الدماغية:1000 مم
- دقة:±0.02 مم
آر إكس دي75
وحدة اسطوانة المؤازرة
- عرض الآلة:75 ملم
- نوع المحرك:محرك سيرفو بقدرة 750 واط
- عزم الدوران المقنن المؤازر:2.39 نانومتر / 2.39 نانومتر / 2.39 نانومتر / 2.39 نانومتر / 2.39 نانومتر
- التوجه المقدر للأسطوانة الكهربائية:2.55 كيلو نيوتن / 7.65 كيلو نيوتن / 12.75 كيلو نيوتن / 17.85 كيلو نيوتن / 25.5 كيلو نيوتن
- الحد الأقصى للسكتة الدماغية:1200 مم
- دقة:±0.02 مم
- عرض الآلة:75 ملم
- نوع المحرك:محرك سيرفو بقوة 1000 واط
- عزم الدوران المقنن المؤازر:4.77 نيوتن متر / 4.77 نيوتن متر / 4.77 نيوتن متر / 4.77 نيوتن متر / 4.77 نيوتن متر
- التوجه المقدر للأسطوانة الكهربائية:5.09 كيلو نيوتن / 15.27 كيلو نيوتن / 25.45 كيلو نيوتن / 35.63 كيلو نيوتن / 50.9 كيلو نيوتن
- الحد الأقصى للسكتة الدماغية:1200 مم
- دقة:±0.02 مم
آر إكس دي 95
وحدة اسطوانة المؤازرة
- عرض الآلة:95 ملم
- نوع المحرك:محرك سيرفو بقوة 1 كيلو واط
- الرصاص المسمار:5 مم / 5 مم / 10 مم / 20 مم
- نسبة تخفيض الكواكب:1 / 3 / 5 / 10
- الحد الأقصى للسكتة الدماغية:1500 مم
- دقة:±0.02 مم
- عرض الآلة:95 ملم
- نوع المحرك:محرك سيرفو بقدرة 1.5 كيلو واط
- الرصاص المسمار:5 مم / 5 مم / 10 مم / 20 مم / 20 مم
- نسبة تخفيض الكواكب:1 / 3 / 5 / 7 / 10
- الحد الأقصى للسكتة الدماغية:1500 مم
- دقة:±0.02 مم
- عرض الآلة:95 ملم
- نوع المحرك:محرك سيرفو بقوة 2 كيلو واط
- الرصاص المسمار:5 مم / 5 مم / 10 مم / 20 مم / 20 مم
- نسبة تخفيض الكواكب:1 / 3 / 5 / 7 / 10
- الحد الأقصى للسكتة الدماغية:1500 مم
- دقة:±0.02 مم
RXD110
وحدة اسطوانة المؤازرة
- عرض الآلة:110 ملم
- نوع المحرك:محرك سيرفو بقوة 1 كيلو واط
- عزم الدوران المقنن المؤازر:6.37 نيوتن متر / 6.37 نيوتن متر / 6.37 نيوتن متر / 6.37 نيوتن متر / 6.37 نيوتن متر
- التوجه المقدر للأسطوانة الكهربائية:6.8 كيلو نيوتن / 20.4 كيلو نيوتن / 34 كيلو نيوتن / 47.6 كيلو نيوتن / 68 كيلو نيوتن
- الحد الأقصى للسكتة الدماغية:1800 مم
- دقة:±0.02 مم
- عرض الآلة:110 ملم
- نوع المحرك:محرك سيرفو بقدرة 1.5 كيلو واط
- عزم الدوران المقنن المؤازر:7.15 ميل بحري / 7.15 ميل بحري / 7.15 ميل بحري / 7.15 ميل بحري / 7.15 ميل بحري
- التوجه المقدر للأسطوانة الكهربائية:7.65 كيلو نيوتن / 22.95 كيلو نيوتن / 38.25 كيلو نيوتن / 53.55 كيلو نيوتن / 76.5 كيلو نيوتن
- الحد الأقصى للسكتة الدماغية:1800 مم
- دقة:±0.02 مم
- عرض الآلة:110 ملم
- نوع المحرك:محرك سيرفو بقوة 2 كيلو واط
- عزم الدوران المقنن المؤازر:9.55 نانومتر / 9.55 نانومتر / 9.55 نانومتر / 9.55 نانومتر / 9.55 نانومتر
- التوجه المقدر للأسطوانة الكهربائية:10.2 كيلو نيوتن / 30.6 كيلو نيوتن / 51 كيلو نيوتن / 71.4 كيلو نيوتن / 102 كيلو نيوتن
- الحد الأقصى للسكتة الدماغية:1800 مم
- دقة:±0.02 مم
- عرض الآلة:110 ملم
- نوع المحرك:محرك سيرفو بقوة 3 كيلو واط
- عزم الدوران المقنن المؤازر:14N.M / 14N.M / 14N.M / 14N.M / 14N.M
- التوجه المقدر للأسطوانة الكهربائية:15.3 كيلو نيوتن / 45.9 كيلو نيوتن / 76.5 كيلو نيوتن / 107.1 كيلو نيوتن / 153 كيلو نيوتن
- الحد الأقصى للسكتة الدماغية:1800 مم
- دقة:±0.02 مم

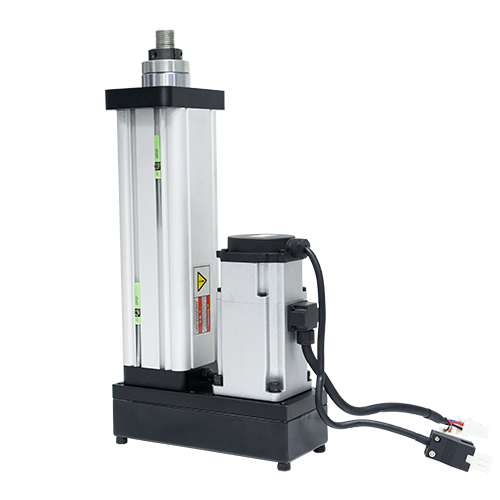

RXD140
وحدة اسطوانة المؤازرة
- عرض الآلة:140 ملم
- نوع المحرك:محرك سيرفو بقوة 1 كيلو واط
- عزم الدوران المقنن المؤازر:6.37 نيوتن متر / 6.37 نيوتن متر / 6.37 نيوتن متر / 6.37 نيوتن متر / 6.37 نيوتن متر
- التوجه المقدر للأسطوانة الكهربائية:6.8 كيلو نيوتن / 20.4 كيلو نيوتن / 34 كيلو نيوتن / 47.6 كيلو نيوتن / 68 كيلو نيوتن
- الحد الأقصى للسكتة الدماغية:2000 مم
- دقة:±0.02 مم
- عرض الآلة:140 ملم
- نوع المحرك:محرك سيرفو بقدرة 1.5 كيلو واط
- عزم الدوران المقنن المؤازر:7.15 ميل بحري / 7.15 ميل بحري / 7.15 ميل بحري / 7.15 ميل بحري / 7.15 ميل بحري
- التوجه المقدر للأسطوانة الكهربائية:7.65 كيلو نيوتن / 22.95 كيلو نيوتن / 38.25 كيلو نيوتن / 53.55 كيلو نيوتن / 76.5 كيلو نيوتن
- الحد الأقصى للسكتة الدماغية:2000 مم
- دقة:±0.02 مم
- عرض الآلة:140 ملم
- نوع المحرك:محرك سيرفو بقوة 2 كيلو واط
- عزم الدوران المقنن المؤازر:9.55 نانومتر / 9.55 نانومتر / 9.55 نانومتر / 9.55 نانومتر / 9.55 نانومتر
- التوجه المقدر للأسطوانة الكهربائية:10.2 كيلو نيوتن / 30.6 كيلو نيوتن / 51 كيلو نيوتن / 71.4 كيلو نيوتن / 102 كيلو نيوتن
- الحد الأقصى للسكتة الدماغية:2000 مم
- دقة:±0.02 مم
- عرض الآلة:140 ملم
- نوع المحرك:محرك سيرفو بقوة 3 كيلو واط
- عزم الدوران المقنن المؤازر:14N.M / 14N.M / 14N.M / 14N.M / 14N.M
- التوجه المقدر للأسطوانة الكهربائية:15.3 كيلو نيوتن / 45.9 كيلو نيوتن / 76.5 كيلو نيوتن / 107.1 كيلو نيوتن / 153 كيلو نيوتن
- الحد الأقصى للسكتة الدماغية:2000 مم
- دقة:±0.02 مم
قائمة معلمات سلسلة RXD
يقدم هذا الجدول نظرة عامة كاملة على المعلمات الأساسية لوحدة الأسطوانة الكهربائية المؤازرة من سلسلة RXD. يتم تنظيم المواصفات الرئيسية - بما في ذلك عرض الماكينة وسعة التحميل ونوع المحرك والدقة - حسب الطراز، مما يسمح بإجراء مقارنة سريعة واختيار سهل.
| نموذج | عرض الآلة | نوع المحرك | الحد الأقصى للسكتة الدماغية | أقصى قوة دفع | السرعة القصوى | دقة | لولب الرصاص | نسبة التخفيض الكوكبي | عزم الدوران المقدر للمحرك المؤازر | سرعة المحرك المؤازر المقدرة | سرعة تمديد وانكماش الأسطوانة الكهربائية | قوة الدفع المقدرة للأسطوانة الكهربائية |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| آر إكس دي 45 | 45 | محرك سيرفو بقوة 100 واط | 700 مم | 100 كجم | 250 مم/ثانية | ±0.02 مم | 5 مم | 1 / 3 | 0.32 ميل بحري | 3000 دورة في الدقيقة | 250 مم/ث / 83 مم/ث | 0.34KN / 1.02KN |
| محرك سيرفو بقدرة 200 واط | 700 مم | 100 كجم | 250 مم/ثانية | ±0.02 مم | 5 مم | 1 | 0.64 ميل بحري | 3000 دورة في الدقيقة | 250 مم/ث / 250 مم/ث | 0.68 كيلو نيوتن / 0.68 كيلو نيوتن | ||
| محرك سيرفو 400 واط | 700 مم | 100 كجم | 250 مم/ثانية | ±0.02 مم | 5 مم | 1 | 1.27 ميل بحري | 3000 دورة في الدقيقة | 250 مم/ث / 250 مم/ث | 1.35KN / 1.35KN | ||
| RKD55 | 55 | محرك سيرفو بقدرة 200 واط | 800 مم | 300 كجم | 250 مم/ثانية | ±0.02 مم | 5 مم | 1 / 3 | 0.64 نيوتن متر / 1.92 نيوتن متر | 3000 دورة في الدقيقة | 250 مم/ث / 83 مم/ث | 0.68 كيلو نيوتن / 2.04 كيلو نيوتن |
| محرك سيرفو 400 واط | 800 مم | 300 كجم | 250 مم/ثانية | ±0.02 مم | 5 مم | 1 / 3 | 1.27 ميل بحري / 3.81 ميل بحري | 3000 دورة في الدقيقة | 250 مم/ث / 83 مم/ث | 1.35 كيلو نيوتن / 4.05 كيلو نيوتن | ||
| RKD65 | 65 | محرك سيرفو 400 واط | 1000 مم | 300 كجم | 1000 مم/ثانية | ±0.02 مم | 5 مم / 5 مم / 10 مم / 20 مم | 1 / 3 / 5 / 10 | 0.64 نانومتر / 0.64 نانومتر / 0.64 نانومتر / 0.64 نانومتر | 3000 دورة في الدقيقة | 250 مم/ث / 83 مم/ث / 50 مم/ث / 25 مم/ث | 1.35 كيلو نيوتن / 4.05 كيلو نيوتن / 6.8 كيلو نيوتن / 13.6 كيلو نيوتن |
| محرك سيرفو بقدرة 750 واط | 1000 مم | 500 كجم | 1000 مم/ثانية | ±0.02 مم | 5 مم / 5 مم / 10 مم / 20 مم | 1 / 3 / 5 / 10 | 2.39 نانومتر / 2.39 نانومتر / 2.39 نانومتر / 2.39 نانومتر | 3000 دورة في الدقيقة | 250 مم/ث / 83 مم/ث / 50 مم/ث / 25 مم/ث | 2.55 كيلو نيوتن / 7.65 كيلو نيوتن / 12.75 كيلو نيوتن / 25.5 كيلو نيوتن | ||
| RKD75 | 75 | محرك سيرفو بقدرة 750 واط | 1200 مم | 1000 كجم | 1000 مم/ثانية | ±0.02 مم | 5 مم / 5 مم / 10 مم / 20 مم / 20 مم | 1 / 3 / 5 / 7 / 10 | 2.39 نانومتر / 2.39 نانومتر / 2.39 نانومتر / 2.39 نانومتر / 2.39 نانومتر | 3000 دورة في الدقيقة | 250 مم/ث / 83 مم/ث / 50 مم/ث / 36 مم/ث / 25 مم/ث | 2.55 كيلو نيوتن / 7.65 كيلو نيوتن / 12.75 كيلو نيوتن / 17.85 كيلو نيوتن / 25.5 كيلو نيوتن |
| محرك سيرفو بقوة 1000 واط | 1200 مم | 1000 كجم | 1000 مم/ثانية | ±0.02 مم | 5 مم / 5 مم / 10 مم / 20 مم / 20 مم | 1 / 3 / 5 / 7 / 10 | 4.77 نيوتن متر / 4.77 نيوتن متر / 4.77 نيوتن متر / 4.77 نيوتن متر / 4.77 نيوتن متر | 3000 دورة في الدقيقة | 250 مم/ث / 83 مم/ث / 50 مم/ث / 36 مم/ث / 25 مم/ث | 5.09 كيلو نيوتن / 15.27 كيلو نيوتن / 25.45 كيلو نيوتن / 35.63 كيلو نيوتن / 50.9 كيلو نيوتن | ||
| RKD95 | 95 | محرك سيرفو بقوة 1 كيلو واط | 1500 مم | 3000 كجم | 500 مم/ثانية | ±0.02 مم | 5 مم / 5 مم / 10 مم / 20 مم | 1 / 3 / 5 / 10 | 6.37 نيوتن متر / 6.37 نيوتن متر / 6.37 نيوتن متر / 6.37 نيوتن متر | 3000 دورة في الدقيقة | 250 مم/ث / 83 مم/ث / 50 مم/ث / 25 مم/ث | 6.8 كيلو نيوتن / 20.4 كيلو نيوتن / 34 كيلو نيوتن / 68 كيلو نيوتن |
| محرك سيرفو بقدرة 1.5 كيلو واط | 1500 مم | 3000 كجم | 500 مم/ثانية | ±0.02 مم | 5 مم / 5 مم / 10 مم / 20 مم / 20 مم | 1 / 3 / 5 / 7 / 10 | 7.15 ميل بحري / 7.15 ميل بحري / 7.15 ميل بحري / 7.15 ميل بحري / 7.15 ميل بحري | 3000 دورة في الدقيقة | 250 مم/ث / 83 مم/ث / 50 مم/ث / 36 مم/ث / 25 مم/ث | 7.65 كيلو نيوتن / 22.95 كيلو نيوتن / 38.25 كيلو نيوتن / 53.55 كيلو نيوتن / 76.5 كيلو نيوتن | ||
| محرك سيرفو بقوة 2 كيلو واط | 1500 مم | 3000 كجم | 500 مم/ثانية | ±0.02 مم | 5 مم / 5 مم / 10 مم / 20 مم / 20 مم | 1 / 3 / 5 / 7 / 10 | 9.55 نانومتر / 9.55 نانومتر / 9.55 نانومتر / 9.55 نانومتر / 9.55 نانومتر | 3000 دورة في الدقيقة | 250 مم/ث / 83 مم/ث / 50 مم/ث / 36 مم/ث / 25 مم/ث | 10.2 كيلو نيوتن / 30.6 كيلو نيوتن / 51 كيلو نيوتن / 71.4 كيلو نيوتن / 102 كيلو نيوتن | ||
| RKD110 | 110 | محرك سيرفو بقوة 1 كيلو واط | 1800 مم | 4000 كجم | 500 مم/ثانية | ±0.02 مم | 10 مم / 10 مم / 10 مم / 10 مم / 10 مم | 1 / 3 / 5 / 7 / 10 | 6.37 نيوتن متر / 6.37 نيوتن متر / 6.37 نيوتن متر / 6.37 نيوتن متر / 6.37 نيوتن متر | 3000 دورة في الدقيقة | 250 مم/ث / 83 مم/ث / 50 مم/ث / 36 مم/ث / 25 مم/ث | 6.8 كيلو نيوتن / 20.4 كيلو نيوتن / 34 كيلو نيوتن / 47.6 كيلو نيوتن / 68 كيلو نيوتن |
| محرك سيرفو بقدرة 1.5 كيلو واط | 1800 مم | 4000 كجم | 500 مم/ثانية | ±0.02 مم | 10 مم / 10 مم / 10 مم / 10 مم / 10 مم | 1 / 3 / 5 / 7 / 10 | 7.15 ميل بحري / 7.15 ميل بحري / 7.15 ميل بحري / 7.15 ميل بحري / 7.15 ميل بحري | 3000 دورة في الدقيقة | 250 مم/ث / 83 مم/ث / 50 مم/ث / 36 مم/ث / 25 مم/ث | 7.65 كيلو نيوتن / 22.95 كيلو نيوتن / 38.25 كيلو نيوتن / 53.55 كيلو نيوتن / 76.5 كيلو نيوتن | ||
| محرك سيرفو بقوة 2 كيلو واط | 1800 مم | 4000 كجم | 500 مم/ثانية | ±0.02 مم | 10 مم / 10 مم / 10 مم / 10 مم / 10 مم | 1 / 3 / 5 / 7 / 10 | 9.55 نانومتر / 9.55 نانومتر / 9.55 نانومتر / 9.55 نانومتر / 9.55 نانومتر | 3000 دورة في الدقيقة | 250 مم/ث / 83 مم/ث / 50 مم/ث / 36 مم/ث / 25 مم/ث | 10.2 كيلو نيوتن / 30.6 كيلو نيوتن / 51 كيلو نيوتن / 71.4 كيلو نيوتن / 102 كيلو نيوتن | ||
| محرك سيرفو بقوة 3 كيلو واط | 1800 مم | 4000 كجم | 500 مم/ثانية | ±0.02 مم | 10 مم / 10 مم / 10 مم / 10 مم / 10 مم | 1 / 3 / 5 / 7 / 10 | 14N.M / 14N.M / 14N.M / 14N.M / 14N.M | 3000 دورة في الدقيقة | 250 مم/ث / 83 مم/ث / 50 مم/ث / 36 مم/ث / 25 مم/ث | 15.3 كيلو نيوتن / 45.9 كيلو نيوتن / 76.5 كيلو نيوتن / 107.1 كيلو نيوتن / 153 كيلو نيوتن | ||
| RKD140 | 140 | محرك سيرفو بقوة 1 كيلو واط | 2000 مم | 10000 كجم | 500 مم/ثانية | ±0.02 مم | 10 مم / 10 مم / 10 مم / 10 مم / 10 مم | 1 / 3 / 5 / 7 / 10 | 6.37 نيوتن متر / 6.37 نيوتن متر / 6.37 نيوتن متر / 6.37 نيوتن متر / 6.37 نيوتن متر | 3000 دورة في الدقيقة | 250 مم/ث / 83 مم/ث / 50 مم/ث / 36 مم/ث / 25 مم/ث | 6.8 كيلو نيوتن / 20.4 كيلو نيوتن / 34 كيلو نيوتن / 47.6 كيلو نيوتن / 68 كيلو نيوتن |
| محرك سيرفو بقدرة 1.5 كيلو واط | 2000 مم | 10000 كجم | 500 مم/ثانية | ±0.02 مم | 10 مم / 10 مم / 10 مم / 10 مم / 10 مم | 1 / 3 / 5 / 7 / 10 | 7.15 ميل بحري / 7.15 ميل بحري / 7.15 ميل بحري / 7.15 ميل بحري / 7.15 ميل بحري | 3000 دورة في الدقيقة | 250 مم/ث / 83 مم/ث / 50 مم/ث / 36 مم/ث / 25 مم/ث | 7.65 كيلو نيوتن / 22.95 كيلو نيوتن / 38.25 كيلو نيوتن / 53.55 كيلو نيوتن / 76.5 كيلو نيوتن | ||
| محرك سيرفو بقوة 2 كيلو واط | 2000 مم | 10000 كجم | 500 مم/ثانية | ±0.02 مم | 10 مم / 10 مم / 10 مم / 10 مم / 10 مم | 1 / 3 / 5 / 7 / 10 | 9.55 نانومتر / 9.55 نانومتر / 9.55 نانومتر / 9.55 نانومتر / 9.55 نانومتر | 3000 دورة في الدقيقة | 250 مم/ث / 83 مم/ث / 50 مم/ث / 36 مم/ث / 25 مم/ث | 10.2 كيلو نيوتن / 30.6 كيلو نيوتن / 51 كيلو نيوتن / 71.4 كيلو نيوتن / 102 كيلو نيوتن | ||
| محرك سيرفو بقوة 3 كيلو واط | 2000 مم | 10000 كجم | 500 مم/ثانية | ±0.02 مم | 10 مم / 10 مم / 10 مم / 10 مم / 10 مم | 1 / 3 / 5 / 7 / 10 | 14N.M / 14N.M / 14N.M / 14N.M / 14N.M | 3000 دورة في الدقيقة | 250 مم/ث / 83 مم/ث / 50 مم/ث / 36 مم/ث / 25 مم/ث | 15.3 كيلو نيوتن / 45.9 كيلو نيوتن / 76.5 كيلو نيوتن / 107.1 كيلو نيوتن / 153 كيلو نيوتن |
تحميل نموذج ثلاثي الابعاد
قم بتنزيل نماذج CAD ثلاثية الأبعاد كاملة لسلسلة RXD بتنسيقات STP / IGS. حدد النموذج المستهدف الخاص بك على اليمين لتنزيل الملفات على الفور.
