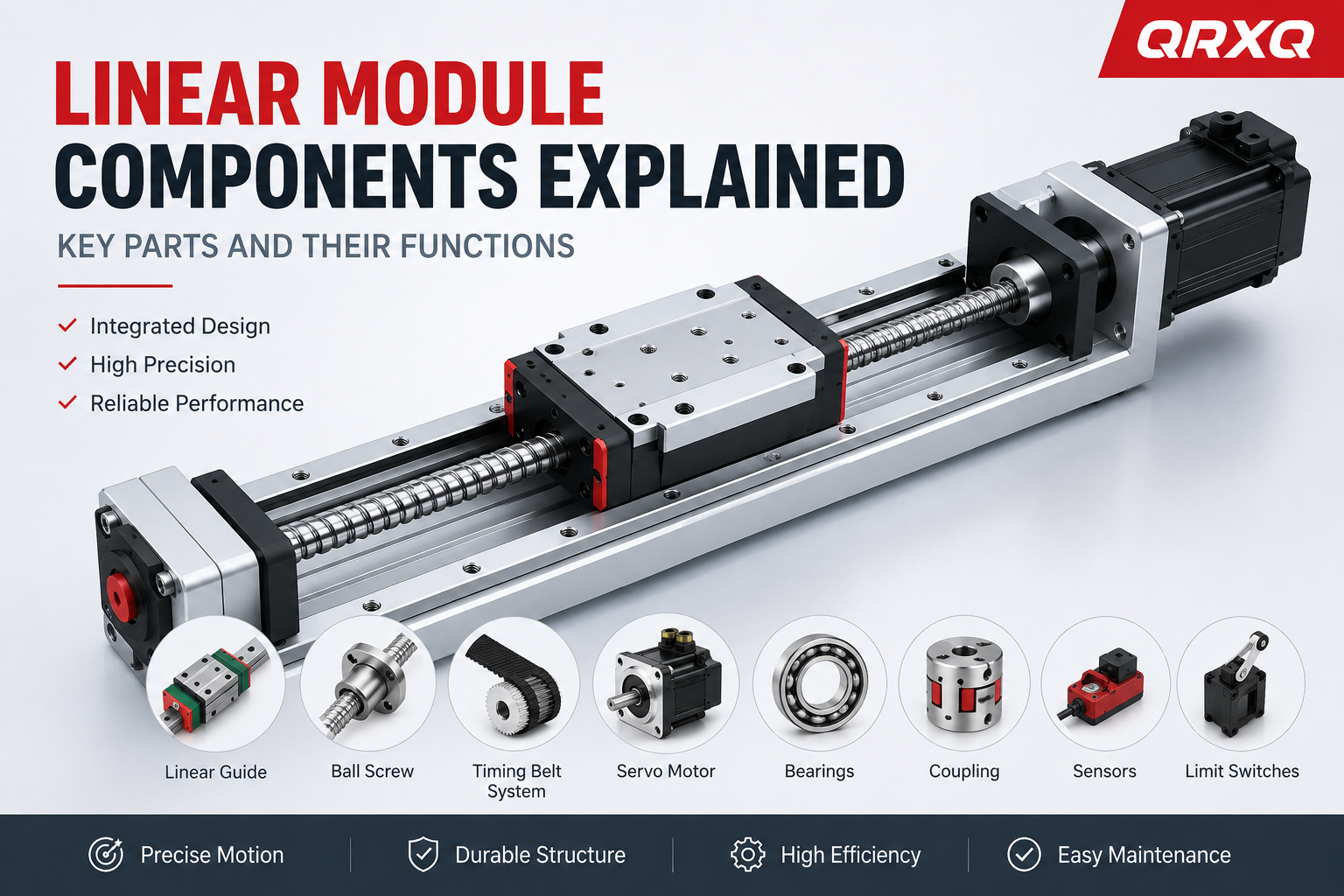

Componentes do módulo linear explicados: peças principais e suas funções

Um módulo linear é um sistema de movimento integrado projetado para converter energia rotativa ou eletromagnética em movimento linear suave, preciso e repetível. Embora um módulo linear possa parecer um conjunto mecânico único, na verdade ele é composto de vários componentes projetados com precisão que trabalham juntos para fornecer alta precisão de posicionamento, alta velocidade, longa vida útil e desempenho de automação confiável.

Cada componente dentro de um módulo linear tem uma responsabilidade específica. A guia linear suporta e restringe o movimento, o mecanismo de acionamento gera movimento, os rolamentos reduzem o atrito, o motor fornece energia, os sensores monitoram a posição e os elementos estruturais mantêm a rigidez. Quando esses componentes são combinados adequadamente, o resultado é um sistema de movimento linear eficiente, capaz de operar continuamente em ambientes industriais.

Quer a aplicação envolva máquinas CNC, fabricação de semicondutores, equipamentos de embalagem, robótica, dispositivos médicos ou linhas de produção automatizadas, a compreensão de cada componente ajuda os engenheiros a selecionar o módulo certo, melhorar a confiabilidade da máquina, simplificar a manutenção e otimizar o desempenho geral do sistema.

Índice

• O que são componentes do módulo linear?
• Por que cada componente é importante
• Visão geral da arquitetura do módulo linear
• Principais categorias de componentes
• Sistema de Guia Linear
• Mecanismos de Acionamento
• Conjuntos de fusos de esferas
• Sistemas de correia dentada
• Motores Lineares
• Rolamentos e Unidades de Suporte
• Acoplamentos
• Servomotores
• Sensores e interruptores de limite
• Como os componentes funcionam juntos
• Selecionando os componentes certos
• Recomendações de manutenção
• Perguntas frequentes

O que são componentes do módulo linear?

Os componentes de um módulo linear são os elementos mecânicos, elétricos e de controle que, em conjunto, possibilitam o movimento linear controlado. Em vez de depender de uma única peça móvel, um módulo linear completo integra múltiplos subsistemas em um conjunto compacto. Cada subsistema contribui com uma função específica que influencia a precisão de posicionamento, a capacidade de carga, a velocidade de operação, a repetibilidade e a vida útil.

Ao contrário dos projetos de máquinas tradicionais, onde guias, parafusos, motores e sensores são instalados separadamente, os modernosmódulos linearescombine esses elementos em uma plataforma padronizada. Esta abordagem integrada simplifica a instalação, reduz erros de alinhamento, reduz o tempo de engenharia e melhora a consistência do sistema.

A configuração exata varia dependendo da tecnologia do drive.Módulos lineares de fuso de esferapriorizar a precisão de posicionamento e a força de impulso,módulos de correia dentadaenfatizam viagens longas e alta velocidade, enquanto os módulos de motor linear oferecem aceleração excepcional e precisão ultra-alta sem componentes de transmissão mecânica.

Por que cada componente é importante

O desempenho geral de um módulo linear depende não de uma única peça de alta qualidade, mas da interação entre todos os componentes. Mesmo que um módulo utilize trilhos-guia de alta qualidade, suporte insuficiente dos rolamentos ou um motor mal selecionado podem reduzir a precisão do posicionamento e encurtar a vida útil.

Cada componente influencia múltiplos aspectos do desempenho da máquina:

• Precisão e repetibilidade do movimento
• Velocidade máxima de operação
• Capacidade de aceleração
• capacidade de carga
• Rigidez mecânica
• Resistência à vibração
• Nível de ruído
• Intervalo de manutenção
• Confiabilidade operacional
• Vida útil total do equipamento

Como esses fatores estão interligados, a seleção de componentes deve sempre ser considerada como um sistema de engenharia completo, e não como peças individuais adquiridas separadamente.

Visão geral da arquitetura do módulo linear

Um módulo linear completo geralmente consiste em quatro subsistemas integrados: o sistema estrutural, o sistema de orientação de movimento, o sistema de transmissão de energia e o sistema de controle. Juntos, eles criam uma plataforma de movimento altamente coordenada, capaz de deslocamento linear preciso e repetível.

A estrutura de suporte proporciona rigidez e sustenta todos os componentes internos. Guias lineares de precisão, montadas nessa estrutura, garantem um movimento suave, evitando rotações ou deflexões indesejadas.

O movimento é gerado pelo mecanismo de acionamento. Dependendo do projeto do módulo, este pode ser um conjunto de fuso de esferas, uma transmissão por correia dentada ou um motor linear de acionamento direto. O acionamento converte a saída do motor em deslocamento linear controlado.

Um servomotor ou motor de passo fornece energia rotacional para sistemas de transmissão mecânica, enquanto um motor linear de acionamento direto gera força sem componentes mecânicos intermediários.

Sensores, codificadores e interruptores de limite monitoram continuamente a posição e o estado de funcionamento, permitindo o controle de movimento em circuito fechado e melhorando a precisão do posicionamento.

Principais categorias de componentes de módulos lineares

Embora os fabricantes possam usar diferentes projetos estruturais, a maioria dos módulos lineares industriais contém as seguintes categorias principais de componentes.

Categoria de componente	Função principal	Exemplos típicos
Sistema de Guias	Suporta movimento linear preciso	Guias lineares, trilhos-guia, deslizadores
Sistema de acionamento	Gera movimento linear	Fuso de esferas, correia dentada, motor linear
Sistema de energia	Fornece a força motriz	Servomotor, motor de passo
Peças de transmissão	Transfere torque de forma eficiente.	Acoplamentos, polias, eixos
Componentes de suporte	Reduzir o atrito e suportar cargas	Rolamentos, blocos de rolamento
Componentes de controle	Posição e operação do monitor	Sensores, encoders, interruptores de limite
Componentes estruturais	Proporciona rigidez e proteção.	Base de alumínio, tampas, placas de montagem

Cada categoria contribui de forma diferente para o desempenho do sistema. Os componentes mecânicos determinam a rigidez e a capacidade de carga, os componentes de transmissão influenciam a eficiência e a folga, enquanto os componentes eletrônicos melhoram a precisão de posicionamento e a segurança operacional.

Como os componentes funcionam juntos

Um módulo linear opera como um sistema mecânico coordenado, em vez de uma coleção de peças independentes. Quando umcontrolador de movimentoemite um comando de movimento, o servo motor gera torque rotacional. Este torque é transmitido através de um acoplamento ao mecanismo de acionamento, que pode ser um parafuso de esfera, correia dentada ou sistema de motor linear.

O mecanismo de acionamento converte a saída do motor em deslocamento linear, movendo o carro ao longo de guias de precisão. Os rolamentos minimizam o atrito durante o deslocamento, enquanto sensores e encoders enviam continuamente informações de posição para o controlador. Se o carro atingir seu limite de deslocamento, os interruptores de limite fornecem sinais de proteção que evitam o sobrecurso e danos ao equipamento.

Como cada componente interage com os outros, aprimorar uma parte negligenciando outra raramente produz ganhos de desempenho significativos. Um projeto equilibrado garante precisão, velocidade, rigidez, confiabilidade e estabilidade a longo prazo.

Entendendo a integração de componentes

Uma das maiores vantagens dos módulos lineares modernos é a integração de componentes. Em vez de adquirir trilhos-guia, rolamentos, motores, fusos, sensores e estruturas separadamente, os fabricantes integram esses elementos em um conjunto alinhado de fábrica. Essa abordagem reduz o tempo de instalação, minimiza erros de alinhamento e melhora a repetibilidade em diversas máquinas.

Os projetos integrados também simplificam a manutenção, pois os componentes de reposição são projetados para funcionar em conjunto dentro de tolerâncias definidas. Para os fabricantes de equipamentos de automação, isso reduz a complexidade da engenharia e, ao mesmo tempo, melhora a eficiência da produção.

Nas seções seguintes, cada componente principal — incluindo guias lineares, fusos de esferas, correias sincronizadoras, motores lineares, rolamentos, acoplamentos, servomotores, sensores e interruptores de limite — será explicado em detalhes, abordando sua estrutura, princípio de funcionamento, vantagens, limitações e função dentro de um módulo linear completo.

Sistema de Guia Linear

O sistema de guia linear é um dos componentes mais críticos de um módulo linear. Ele suporta o carro móvel e garante que o movimento siga uma trajetória retilínea precisa com o mínimo de atrito. Sem um sistema de guia de alta qualidade, mesmo o mecanismo de acionamento mais avançado não consegue alcançar um posicionamento preciso ou uma operação suave.

As guias lineares modernas são projetadas para suportar cargas em múltiplas direções, mantendo excelente rigidez e repetibilidade. São fabricadas com pistas de rolamento retificadas com precisão e elementos rolantes que reduzem significativamente o atrito em comparação com as guias deslizantes tradicionais. Isso possibilita velocidades mais altas, maior eficiência e vida útil mais longa em aplicações industriais exigentes.

O que é um guia linear?

Uma guia linear é um componente de movimento de precisão que permite que um carro ou cursor se mova com exatidão ao longo de um trilho fixo. Ela restringe o movimento a um eixo linear, resistindo às forças e momentos gerados durante a operação da máquina.

Em um módulo linear, o sistema de guia trabalha em conjunto com o mecanismo de acionamento. Enquanto o fuso de esferas, a correia dentada ou o motor linear geram o movimento, o trilho guia garante que o carro siga um caminho reto, sem rotação, vibração ou desvio indesejados.

O desempenho do sistema de guia afeta diretamente a precisão do posicionamento, a repetibilidade, a capacidade de carga e a estabilidade geral da máquina.

Componentes principais de um guia linear

Embora os projetos variem entre os fabricantes, um conjunto típico de guia linear consiste nos seguintes componentes:

Componente	Função
Trilho guia	Fornece o trilho de precisão para movimento linear.
Carro (Deslizante)	Desloca-se ao longo do trilho guia enquanto suporta a carga.
Elementos Rolantes	Bolas ou rolos que reduzem o atrito.
Pistas de corrida	Superfícies de contato retificadas com precisão para elementos rolantes.
Tampas de extremidade	Guie os elementos rolantes pelo caminho de recirculação.
Sistema de Lubrificação	Fornece graxa ou óleo para reduzir o desgaste.
Focas	Impeça a entrada de poeira e contaminantes no guia.

Como funciona um guia linear

O trilho guia é fixado com segurança à base do módulo, enquanto o carro se desloca ao longo do trilho utilizando esferas ou roletes recirculantes. À medida que o carro se move, os elementos rolantes circulam continuamente por canais de retorno internos, permitindo um movimento suave com resistência ao rolamento extremamente baixa.

Ao contrário das superfícies de contato deslizantes que geram atrito significativo, o contato rolante reduz consideravelmente o desgaste e a perda de energia. Esse design permite que os módulos lineares alcancem alta precisão de posicionamento, mantendo excelente eficiência ao longo de milhões de ciclos de operação.

Como os elementos rolantes permanecem sob pré-carga, o sistema de guia também minimiza a folga e aumenta a rigidez, tornando-o adequado para equipamentos de automação de precisão.

Tipos de guias lineares

Estão disponíveis diferentes modelos de guia para atender a vários requisitos de aplicação.

Tipo de guia	Características	Aplicações típicas
Guia linear esférica	Baixo atrito, alta velocidade, econômico	Equipamentos de automação geral
Guia linear de roletes	Maior rigidez e capacidade de carga	Maquinaria pesada
Guia Linear em Miniatura	Tamanho compacto e leveza	Dispositivos médicos e eletrônicos
Guia de trilho largo	Melhor resistência ao momento	Sistemas de pórtico de grande porte
Guia de roletes transversais	Precisão ultra-alta	Equipamentos de inspeção e semicondutores

Vantagens das guias lineares

• Alta precisão de posicionamento
• Excelente repetibilidade
• Baixo atrito de rolamento
• Alta velocidade operacional
• Longa vida útil
• Alta rigidez sob carga
• Requisitos de manutenção reduzidos
• Funcionamento suave e silencioso
• Adequado para operação industrial contínua

Limitações dos guias lineares

Embora as guias lineares ofereçam um desempenho excepcional, elas também apresentam diversas limitações que os engenheiros devem considerar durante o projeto da máquina.

• Sensível à poeira e à contaminação sem a vedação adequada.
• Requerem lubrificação periódica.
• A precisão da instalação afeta diretamente o desempenho.
• O desalinhamento pode reduzir a vida útil.
• Impactos fortes podem danificar os elementos rolantes.

Aplicações de guias lineares

Guias lineares são amplamente utilizadas na automação industrial porque proporcionam movimentos precisos e repetíveis com manutenção mínima.

• centros de usinagem CNC
• Robôs industriais
• Sistemas de coleta e posicionamento
• Máquinas de embalagem
• Equipamento de corte a laser
• Automação médica
• Fabricação de semicondutores
• Sistemas de inspeção
• Linhas de produção de baterias
• Equipamento de montagem eletrônica

Carro (Deslizante)

O carro, também conhecido como deslizador ou bloco guia, é o componente móvel que se desloca ao longo do trilho guia. Ele suporta a carga útil e transfere a força motriz do sistema de transmissão para a carga em movimento.

Em um módulo linear, o carro serve como plataforma de montagem para peças, ferramentas, atuadores finais robóticos ou componentes de máquinas. Sua rigidez e precisão influenciam diretamente a exatidão de posicionamento e a estabilidade do sistema.

Estrutura de uma carruagem

Um carro padrão contém diversos componentes de precisão que trabalham em conjunto para garantir um movimento suave.

Papel	Propósito
Corpo	Suporte estrutural principal.
Circuitos de bola ou rolo	Ativar movimento de rolamento.
Tampas de extremidade	Elementos de recirculação de orientação.
Portas de lubrificação	Permitir a reposição de graxa.
Vedantes contra poeira	Proteja os componentes internos.
Furos de montagem	Conecte equipamentos externos.

Funções do Carro

• Suporta cargas em movimento.
• Transferências são a força motriz.
• Mantém a precisão do movimento.
• Resiste a momentos de reviravolta.
• Fornece interfaces de montagem.
• Absorve forças operacionais.

Fatores que afetam o desempenho do transporte

Diversos parâmetros de projeto determinam o desempenho geral do carro.

• Nível de pré-carga
• Número de elementos rolantes
• Ângulo de contato
• Qualidade do material
• Tratamento térmico
• Qualidade da lubrificação
• Precisão de fabricação

Uma pré-carga maior geralmente aumenta a rigidez, mas também eleva o atrito. Os engenheiros devem equilibrar rigidez e eficiência operacional de acordo com os requisitos da aplicação.

Rolamentos

Os rolamentos são componentes de suporte fundamentais em todo um módulo linear. Eles reduzem o atrito, suportam eixos rotativos, mantêm o alinhamento e melhoram a eficiência da transmissão.

Embora os usuários frequentemente associem rolamentos apenas a motores, eles também são encontrados em unidades de suporte de parafuso, conjuntos de polias, sistemas de acoplamento e outros mecanismos rotativos dentro de um módulo linear.

Funções dos Rolamentos

• Suporte para eixos rotativos.
• Reduzir o atrito.
• Manter a precisão rotacional.
• Transportar cargas radiais.
• Suportar cargas axiais.
• Melhorar a eficiência da transmissão.
• Prolongue a vida útil do equipamento.

Tipos comuns de rolamentos

Tipo de rolamento	Recurso principal	Localização típica
Rolamento de esferas de ranhura profunda	Capacidade de alta velocidade	Eixos do motor
Rolamento de contato angular	Suporta cargas combinadas	unidades de suporte do fuso de esferas
Rolamento de rolos cônicos	Alta capacidade de carga	máquinas pesadas
Rolamento de agulhas	Design radial compacto	Sistemas de transmissão especiais
Rolamento de encosto	Suporta cargas axiais	Conjuntos de parafusos

Importância da qualidade dos rolamentos

Rolamentos de alta qualidade melhoram a precisão rotacional, reduzem a vibração, minimizam a geração de calor e prolongam a vida útil de todo o módulo linear. Rolamentos de precisão são particularmente importantes em aplicações que exigem precisão de posicionamento em nível micrométrico.

A pré-carga do rolamento, a lubrificação, a qualidade da vedação e a precisão da instalação influenciam o desempenho operacional. A instalação inadequada do rolamento pode causar vibração excessiva, aumento do atrito, desgaste prematuro e erros de posicionamento.

Recomendações de manutenção para sistemas de guia e rolamentos

• Inspecione regularmente os trilhos-guia para verificar se há contaminação.
• Lubrifique de acordo com o cronograma de manutenção do fabricante.
• Evite cargas de impacto durante a instalação.
• Monitore vibrações anormais e ruídos de funcionamento.
• Substitua imediatamente as vedações danificadas.
• Mantenha os trilhos-guia limpos e livres de lascas de metal.
• Verifique periodicamente o torque dos parafusos de fixação.
• Verifique a suavidade do carro durante a manutenção preventiva.

A manutenção adequada prolonga significativamente a vida útil tanto do sistema de guia quanto de seus rolamentos, mantendo a precisão de posicionamento consistente durante toda a vida útil operacional do módulo linear.

Sistema de acionamento

O sistema de acionamento é o mecanismo central de transmissão de energia de um módulo linear. Sua função principal é converter energia rotacional ou eletromagnética em movimento linear controlado. Enquanto o sistema de guia determina a precisão do movimento do carro, o sistema de acionamento determina como o movimento é gerado, incluindo sua velocidade, impulso, aceleração, distância percorrida e eficiência de transmissão.

Os módulos lineares modernos normalmente empregam uma das três principais tecnologias de acionamento: acionamentos por fuso de esferas, acionamentos por correia dentada ou motores lineares de acionamento direto. Cada tecnologia oferece vantagens distintas e é otimizada para diferentes aplicações industriais.

A seleção do sistema de acionamento apropriado requer a avaliação de múltiplos fatores, incluindo precisão de posicionamento, comprimento do percurso, carga útil, velocidade máxima, aceleração, ambiente operacional, requisitos de manutenção e custo total de propriedade.

Fuso de esferas

O fuso de esferas é um dos componentes de transmissão mais utilizados em módulos lineares de precisão. Ele converte o movimento rotativo de um servomotor ou motor de passo em movimento linear de alta precisão através do rolamento de esferas de aço entre o eixo do fuso e a porca de esferas.

Em comparação com os fusos de esferas convencionais, os fusos de esferas utilizam contato de rolamento em vez de atrito de deslizamento, resultando em uma eficiência de transmissão significativamente maior, menor desgaste, menor geração de calor e vida útil mais longa.

Componentes principais de um conjunto de fuso de esferas

Componente	Função
Eixo do fuso de esferas	Fornece a pista helicoidal de precisão.
Porca esférica	Desloca-se ao longo da rosca durante a rotação.
Bolas de aço	Transmita força minimizando o atrito.
Sistema de retorno de bolas	Recircula as bolas continuamente.
Rolamentos de suporte	Manter o alinhamento e a rigidez do eixo.
Suportes de extremidade	Aperte o parafuso dentro do módulo.

Como funciona um fuso de esferas

Quando o motor gira o eixo do parafuso, a porca de esferas se move linearmente ao longo da pista roscada. Esferas de aço de precisão circulam continuamente entre o parafuso e a porca, reduzindo drasticamente o atrito e transferindo a força axial de forma eficiente.

Como o atrito de rolamento é muito menor que o atrito de deslizamento, a eficiência de transmissão geralmente ultrapassa 90%. Isso permite que o sistema alcance excelente precisão de posicionamento com consumo de energia relativamente baixo.

Vantagens dos fusos de esferas

• Excelente precisão de posicionamento.
• Alta repetibilidade.
• Alta eficiência de transmissão.
• Baixo atrito e desgaste reduzido.
• Alta capacidade de propulsão.
• Adequado para controle servo de precisão.
• Longa vida útil com lubrificação adequada.
• Recuo mínimo quando pré-carregado.

Limitações dos fusos de esferas

• O tempo máximo de deslocamento é relativamente limitado.
• Limites de velocidade críticos para parafusos muito longos.
• Requer lubrificação regular.
• Custo de fabricação mais elevado do que os sistemas de correia.
• Sensível à contaminação.

Aplicações típicas

• centros de usinagem CNC
• Equipamentos de montagem de precisão
• Automação médica
• Fabricação de semicondutores
• Sistemas de inspeção
• Máquinas de processamento a laser
• Equipamentos de dispensação de alta precisão

Correia Dentada

As transmissões por correia dentada são comumente usadas em módulos lineares que exigem altas velocidades de deslocamento e longos cursos. Em vez de transmitir força por meio de contato mecânico roscado, uma correia dentada reforçada transfere o movimento entre polias, permitindo que o carro se mova rapidamente por longas distâncias.

Graças ao seu peso leve e inércia relativamente baixa, os módulos de correia de distribuição podem alcançar maior aceleração e deslocamento mais rápido do que sistemas de fuso de esferas comparáveis.

Componentes principais de uma transmissão por correia de distribuição

Componente	Propósito
Correia Dentada	Transferências são a força motriz.
Polia de acionamento	Alimentado pelo motor.
Polia guia	Mantém o roteamento da correia.
Sistema de tensionamento da correia	Mantém a tensão correta da correia.
Suporte do motor	Suporta o motor de acionamento.
Conexão de carruagem	Conecta a correia ao cursor móvel.

Como funciona uma transmissão por correia de distribuição

O motor gira a polia motriz, fazendo com que a correia dentada se mova sincronizadamente. Como o carro está mecanicamente acoplado à correia, ele se desloca ao longo do trilho guia na mesma velocidade que a correia.

O encaixe perfeito entre os dentes da correia e as ranhuras da polia elimina o deslizamento em condições normais de funcionamento, garantindo uma transmissão de movimento confiável.

Vantagens dos sistemas de correia de distribuição

• Alta velocidade de operação.
• Capacidade de deslocamento de longa distância.
• Massa leve em movimento.
• Alta aceleração.
• Funcionamento silencioso.
• Custo-benefício vantajoso para máquinas de grande porte.
• Adequado para linhas de produção contínua.

Limitações dos sistemas de correia de distribuição

• Precisão de posicionamento inferior à dos fusos de esferas.
• A correia pode esticar com o tempo.
• Menor capacidade de propulsão.
• Requer ajuste periódico da tensão.

Aplicações típicas

• Equipamentos de embalagem
• Sistemas de movimentação de materiais
• Automação de armazéns
• Robôs cartesianos
• Robôs pórticos
• Equipamento de coleta e colocação
• Máquinas de impressão de grande formato

Motor Linear

Diferentemente dos sistemas de fuso de esferas e correia dentada, um motor linear gera movimento linear diretamente, sem componentes intermediários de transmissão mecânica. Ele pode ser considerado um servomotor rotativo convencional que foi "desenrolado" em linha reta.

A eliminação da transmissão mecânica resulta em folga praticamente nula, aceleração extremamente alta e precisão de posicionamento excepcional.

Componentes principais de um sistema de motor linear

Componente	Função
Bobina primária	Gera força eletromagnética.
Trilho magnético	Fornece o campo magnético.
Codificador Linear	Mede a posição com precisão.
Servoacionamento	Controla a corrente do motor.
Sistema de refrigeração	Dissipa o calor gerado.

Vantagens dos motores lineares

• Sem folga mecânica.
• Precisão de posicionamento ultra-alta.
• Aceleração extremamente alta.
• Alta velocidade de operação.
• Desgaste mecânico mínimo.
• Excelente resposta dinâmica.
• Requisitos de manutenção reduzidos.

Limitações dos motores lineares

• Investimento inicial mais elevado.
• Maior complexidade do controlador.
• Maior geração de calor.
• Requer sistemas de feedback de alta resolução.

Aplicações típicas

• Equipamentos semicondutores
• Sistemas de inspeção de precisão
• Fabricação de eletrônicos em alta velocidade
• Equipamento de posicionamento óptico
• Instrumentos de pesquisa científica
• Sistemas de automação de ultraprecisão

Acoplamento

O acoplamento é um componente mecânico de transmissão que conecta o eixo do motor ao mecanismo de acionamento, geralmente um fuso de esferas ou uma polia. Embora relativamente pequeno, desempenha um papel vital na manutenção da precisão da transmissão, na compensação do desalinhamento do eixo e na proteção dos componentes da transmissão contra esforços excessivos.

Funções de um acoplamento

• Transmita o torque do motor de forma eficiente.
• Compensar pequenos desalinhamentos do eixo.
• Reduzir a vibração.
• Absorver impactos.
• Proteja os rolamentos e os parafusos.
• Manter a precisão rotacional.

Tipos comuns de acoplamento

Tipo de acoplamento	Principais características	Aplicações típicas
Acoplamento flexível	Compensa pequenos desalinhamentos.	Equipamentos de automação geral
Acoplamento de fole	Alta rigidez torsional e folga zero.	Sistemas servo de precisão
Acoplamento de mandíbula	Absorção de choques e amortecimento de vibrações.	Máquinas de porte médio
Acoplamento de disco	Operação de alta precisão e alta velocidade.	Sistemas de movimento de alto desempenho

Selecionando o mecanismo de acionamento apropriado

Nenhuma tecnologia de acionamento isolada é ideal para todas as aplicações. Os engenheiros devem avaliar os requisitos de desempenho antes de selecionar um módulo linear.

Exigência	Condução recomendada
Máxima precisão de posicionamento	Fuso de esferas ou motor linear
Distância de viagem mais longa	Correia Dentada
Velocidade operacional máxima	Motor Linear
Força de impulso máxima	Fuso de esferas
Melhor relação custo-benefício	Correia Dentada
Aplicações ultralimpas	Motor Linear

Compreender as características de cada mecanismo de acionamento permite aos engenheiros selecionar um módulo linear que ofereça o equilíbrio ideal entre precisão, velocidade, confiabilidade e custo do ciclo de vida para sua aplicação de automação específica.

Servomotor

O servomotor é a principal fonte de energia para a maioria dos módulos lineares de precisão. Ele fornece movimento rotacional controlado que é convertido em movimento linear por meio de um fuso de esferas ou transmissão por correia dentada. Ao contrário dos motores convencionais que simplesmente giram a uma velocidade fixa, os servomotores recebem feedback contínuo do controlador e ajustam automaticamente sua posição, velocidade e torque para obter um movimento de alta precisão.

Devido à sua excelente resposta dinâmica e capacidade de controle em malha fechada, os servomotores são amplamente utilizados em sistemas de automação industrial que exigem alta precisão, aceleração rápida e repetibilidade confiável.

Como funciona um servomotor

Um sistema servo consiste em três elementos principais: o servomotor, o servoacionador e um dispositivo de feedback, como um encoder. Durante a operação, o controlador de movimento envia comandos de movimento para o servoacionador. O acionador regula a corrente elétrica fornecida ao motor, comparando continuamente a posição comandada com o feedback real do encoder.

Caso ocorra algum desvio, o controlador compensa imediatamente o erro, garantindo que o carro alcance a posição desejada com precisão e eficiência.

Componentes principais de um sistema servo

Componente	Função
Servomotor	Gera energia rotacional.
Servoacionamento	Controla a corrente, a velocidade e a posição do motor.
Codificador	Fornece feedback de posição em tempo real.
Cabo de alimentação	Fornece energia elétrica.
Cabo de feedback	Transmite sinais do codificador.

Vantagens dos Servomotores

• Alta precisão de posicionamento.
• Controle de movimento em circuito fechado.
• Excelente repetibilidade.
• Aceleração e desaceleração rápidas.
• Alto torque em uma ampla faixa de velocidades.
• Funcionamento estável sob cargas variáveis.
• Operação com eficiência energética.

Aplicações típicas

• centros de usinagem CNC
• Robôs industriais
• Sistemas de montagem de precisão
• Equipamentos de embalagem
• Automação médica
• Fabricação de semicondutores
• Máquinas de processamento a laser

Motor de passo

Os motores de passo são outra opção comum de acionamento para módulos lineares, particularmente em aplicações onde uma precisão de posicionamento moderada e uma boa relação custo-benefício são mais importantes do que a velocidade máxima ou o desempenho dinâmico.

Diferentemente dos servomotores, os motores de passo giram em incrementos angulares discretos chamados passos. O controlador determina a posição do motor contando esses passos, em vez de depender de feedback contínuo.

Embora muitos sistemas de motores de passo operem sem feedback, os modernos motores de passo de circuito fechado combinam a tecnologia de passo tradicional com o feedback do encoder para melhorar a precisão do posicionamento e reduzir o risco de passos perdidos.

Vantagens dos motores de passo

• Arquitetura de controle simples.
• Custo inicial mais baixo.
• Bom torque em baixa rotação.
• Adequado para automação de baixa potência.
• Integração fácil.

Limitações dos motores de passo

• Velocidade máxima inferior à dos servomotores.
• Eficiência reduzida em altas velocidades.
• Potencial para falhas em sistemas de circuito aberto.
• Resposta dinâmica inferior.

Servomotor vs. Motor de Passo

Recurso	Servomotor	Motor de passo
Feedback sobre a posição	Circuito fechado	Geralmente em circuito aberto
Precisão	Muito alto	Moderado
Velocidade máxima	Alto	Moderado
Desempenho dinâmico	Excelente	Média
Custo	Mais alto	Mais baixo
Aplicações típicas	Automação de precisão	Automação geral

Sensores

Os sensores são dispositivos de monitoramento essenciais em um módulo linear. Eles detectam as condições de operação e fornecem informações em tempo real ao controlador de movimento, permitindo uma operação segura, confiável e precisa do sistema.

Dependendo da aplicação, os sensores podem monitorar posição, proximidade, velocidade, temperatura, vibração ou outros parâmetros operacionais. Os dados coletados permitem que o controlador coordene o movimento, evite colisões e melhore a eficiência da automação.

Tipos comuns de sensores

Tipo de sensor	Função principal
Sensor indutivo	Detecta objetos metálicos.
Sensor fotoelétrico	Detecta objetos usando luz.
Sensor magnético	Detecta campos magnéticos.
Sensor de efeito Hall	Detecta a posição do ímã.
Sensor de temperatura	Monitora a temperatura do motor ou do rolamento.
Sensor de vibração	Monitora o estado da máquina.

Benefícios dos sensores

• Melhorar a confiabilidade do posicionamento.
• Aumentar a segurança operacional.
• Apoiar a manutenção preditiva.
• Reduzir o tempo de inatividade da máquina.
• Aumentar a eficiência da produção.
• Habilite a automação inteligente.

Interruptores de limite

Os interruptores de limite são dispositivos de proteção instalados próximos às extremidades do curso de um módulo linear. Sua principal função é impedir que o carro se mova além do seu curso permitido, protegendo assim o módulo e os equipamentos conectados contra danos mecânicos.

Quando o carro atinge uma posição predefinida, o interruptor de limite envia um sinal para o controlador. O controlador, então, para ou inverte o motor de acordo com a sequência de operação programada.

Tipos de interruptores de limite

Tipo	Características
Interruptor de limite mecânico	Ativação por contato físico.
Sensor de limite indutivo	Detecção de metais sem contato.
Sensor de limite magnético	Ativado por campo magnético.
Sensor de limite óptico	Utiliza interrupção de luz.

Funções dos interruptores de limite

• Evite o deslocamento excessivo.
• Proteja os componentes mecânicos.
• Suporte para busca automática de posição inicial.
• Forneça sinais de parada de emergência.
• Melhorar a segurança operacional.

Codificador Linear

Um encoder linear é um dispositivo de feedback de precisão usado para medir a posição real do carro móvel. Ao contrário dos encoders rotativos, que monitoram a rotação do eixo do motor, os encoders lineares medem diretamente o deslocamento linear, eliminando erros de transmissão causados ​​por variações no passo da rosca, estiramento da correia ou folga mecânica.

Módulos lineares de alta gama frequentemente integram codificadores lineares ópticos ou magnéticos para alcançar a precisão de posicionamento em nível micrométrico exigida na fabricação de semicondutores, inspeção de precisão e instrumentação científica.

Vantagens dos encoders lineares

• Medição direta da posição.
• Maior precisão de posicionamento.
• Compensação por erros de transmissão.
• Excelente repetibilidade.
• Controle em circuito fechado aprimorado.

Sistema de gerenciamento de cabos

Embora muitas vezes negligenciado, o sistema de gerenciamento de cabos é um componente de suporte importante em um módulo linear. Ele organiza e protege cabos de alimentação, cabos de encoders, mangueiras pneumáticas e linhas de comunicação, permitindo movimento contínuo sem dobras ou desgaste excessivos.

Uma gestão adequada dos cabos melhora a confiabilidade do sistema, reduz os custos de manutenção e evita falhas inesperadas causadas por movimentos repetitivos.

Componentes comuns para gerenciamento de cabos

• Correntes de energia (correntes de arrasto)
• Operadoras de cabo
• Braçadeiras de cabo flexíveis
• Capas protetoras para cabos
• Suportes para cabos

Como os componentes elétricos funcionam em conjunto

Os componentes elétricos e de controle de um módulo linear operam como um sistema integrado de controle de movimento. O controlador de movimento gera comandos de movimento com base no programa de automação. O servoacionador interpreta esses comandos e regula o motor de acordo. O motor aciona o mecanismo de transmissão, enquanto sensores e encoders monitoram continuamente as condições de operação e fornecem feedback ao controlador.

Se o carro se aproximar do seu limite de deslocamento, o interruptor de limite envia imediatamente um sinal de proteção. O controlador responde reduzindo a velocidade, parando ou invertendo o movimento, garantindo a operação segura e evitando danos ao equipamento.

Em conjunto, o servomotor, o motor de passo, os sensores, os encoders, os interruptores de limite e o sistema de gerenciamento de cabos proporcionam a inteligência, a precisão e a confiabilidade necessárias para a automação industrial moderna.

Como selecionar os componentes corretos para um módulo linear

A seleção dos componentes adequados para um módulo linear é uma das decisões de engenharia mais importantes durante o projeto de uma máquina. Uma configuração bem equilibrada melhora a precisão de posicionamento, a eficiência operacional, a confiabilidade e a vida útil do equipamento, enquanto uma combinação inadequada pode levar a desgaste excessivo, baixa qualidade de movimento, manutenção desnecessária ou aumento dos custos operacionais.

Em vez de selecionar peças individuais de forma independente, os engenheiros devem avaliar todo o sistema de movimento com base nos requisitos da aplicação. Fatores como carga útil, distância percorrida, velocidade, aceleração, precisão, ambiente operacional e expectativas de manutenção influenciam a seleção dos componentes.

Principais fatores de seleção

Fator de seleção	Considerações de Engenharia
Capacidade de carga	Considere tanto a carga útil quanto as cargas dinâmicas geradas durante a aceleração e a desaceleração.
Comprimento do curso	Cursos longos geralmente são favorecidos por transmissões por correia dentada, enquanto cursos curtos e médios costumam se beneficiar de fusos de esferas.
Precisão de posicionamento	Aplicações de alta precisão exigem fusos de esferas ou motores lineares combinados com guias de precisão.
Velocidade máxima	Avalie a velocidade operacional contínua, bem como os requisitos de aceleração.
Ambiente operacional	Considere poeira, umidade, produtos químicos, temperatura e requisitos de sala limpa.
Ciclo de trabalho	A produção em alta frequência exige componentes projetados para operação contínua.
Requisitos de manutenção	Escolha componentes com intervalos de lubrificação e vida útil adequados.
Orçamento	Equilibrar o investimento inicial com os custos operacionais ao longo do ciclo de vida.

Combinações de componentes recomendadas

Aplicativo	Configuração recomendada
Posicionamento de Alta Precisão	Fuso de esferas + Servomotor + Guia linear de precisão + Encoder linear
Automação de Curso Longo	Correia dentada + Servomotor + Guia linear de esferas
Movimento de alta velocidade	Motor linear + Encoder óptico + Guia de rolos
Manuseio de cargas pesadas	Fuso de esferas grande + Guia de rolos + Servomotor de alto torque
Automação com boa relação custo-benefício	Correia dentada + Motor de passo + Guia linear padrão
Equipamentos para salas limpas	Motor linear + Guia selada + Sensores sem contato

Falhas comuns de componentes e solução de problemas

Mesmo módulos lineares de alta qualidade requerem inspeção periódica. Operação contínua, contaminação, lubrificação insuficiente, instalação inadequada ou carga excessiva podem reduzir gradualmente o desempenho do sistema. A identificação precoce de condições anormais ajuda a evitar paradas dispendiosas e prolonga a vida útil do equipamento.

Sintoma	Possível causa	Solução recomendada
vibração anormal	Montagem solta, rolamentos desgastados ou trilhos-guia danificados.	Inspecione os parafusos de fixação, os rolamentos e o sistema de guia.
Precisão de posicionamento reduzida	Folga, erros do codificador ou componentes de transmissão desgastados	Verifique a pré-carga, a calibração do encoder e o desgaste da transmissão.
Ruído operacional excessivo	Lubrificação insuficiente ou contaminação	Limpe e lubrifique novamente os componentes móveis.
Superaquecimento do motor	Sobrecarga, ventilação inadequada ou ajuste incorreto	Reduza a carga e verifique os parâmetros do servo.
Movimento irregular	Falha do sensor ou interferência elétrica	Inspecione os sensores, a fiação e os sinais do controlador.
Correia escorregando	Tensão insuficiente da correia ou desgaste da polia	Ajuste a tensão da correia ou substitua os componentes desgastados.

Melhores práticas de manutenção

A manutenção preventiva é essencial para manter o desempenho a longo prazo de um módulo linear. Um programa de manutenção programada reduz falhas inesperadas, melhora a confiabilidade operacional e diminui os custos totais de propriedade.

Lista de verificação para manutenção de rotina

• Limpe regularmente os trilhos-guia e os componentes móveis expostos.
• Lubrifique os sistemas de guia e os fusos de esferas de acordo com as recomendações do fabricante.
• Inspecione as correias quanto a desgaste, rachaduras ou perda de tensão.
• Verifique o estado dos rolamentos quanto a ruídos ou vibrações anormais.
• Verifique periodicamente o torque dos parafusos de fixação.
• Inspecione os sensores e os interruptores de limite para verificar se estão funcionando corretamente.
• Monitorar a temperatura do servomotor durante a operação contínua.
• Verifique o feedback do encoder para garantir a consistência do posicionamento.
• Inspecione os suportes de cabos e os cabos em movimento para verificar se há danos.
• Substitua as vedações desgastadas antes que a contaminação entre no sistema de guia.

Frequência de manutenção

Item de manutenção	Intervalo sugerido
Inspeção visual	Diário
Limpeza	Semanalmente
Lubrificação	Mensalmente ou de acordo com o horário de funcionamento.
Inspeção de fixadores	Trimestral
Inspeção completa do sistema	Anualmente

Perguntas frequentes

Quais são os principais componentes de um módulo linear?

Um módulo linear completo normalmente consiste em uma estrutura, trilhos-guia lineares, carro, mecanismo de acionamento (fuso de esferas, correia dentada ou motor linear), motor, rolamentos, acoplamento, sensores, interruptores de limite, encoder e sistema de gerenciamento de cabos.

Qual mecanismo de acionamento proporciona a maior precisão de posicionamento?

Os fusos de esferas e os motores lineares de acionamento direto geralmente oferecem a maior precisão de posicionamento. Os motores lineares eliminam os erros de transmissão mecânica, enquanto os fusos de esferas de precisão oferecem excelente repetibilidade com alta capacidade de empuxo.

Quando devo optar por uma correia de distribuição em vez de um fuso de esferas?

Os sistemas de correia dentada são recomendados para aplicações que exigem longas distâncias de deslocamento, altas velocidades de operação e automação com boa relação custo-benefício. Os fusos de esferas são preferíveis quando a precisão de posicionamento e o empuxo são os principais requisitos.

Por que as guias lineares são importantes?

Guias lineares mantêm o movimento em linha reta, reduzem o atrito, suportam cargas externas e garantem um posicionamento repetível. São essenciais para obter um movimento linear estável e preciso.

Qual é a finalidade de um acoplamento?

Um acoplamento conecta o eixo do motor ao mecanismo de acionamento, compensando pequenos desalinhamentos do eixo, reduzindo a vibração e transmitindo o torque de forma eficiente.

Todos os módulos lineares requerem servomotores?

Não. Muitos sistemas econômicos utilizam motores de passo. No entanto, os servomotores são geralmente preferidos para aplicações que exigem alta velocidade, alta precisão e controle de movimento em malha fechada.

Com que frequência um módulo linear deve ser lubrificado?

Os intervalos de lubrificação dependem das condições de operação, distância percorrida, carga e fatores ambientais. Os fabricantes geralmente fornecem cronogramas de manutenção recomendados com base nas horas de operação ou na distância percorrida.

Trilhos-guia danificados podem afetar a precisão do posicionamento?

Sim. Guias deslizantes desgastadas ou danificadas aumentam o atrito, reduzem a rigidez e introduzem erros de posicionamento, afetando negativamente o desempenho geral da máquina.

Quais componentes exigem mais manutenção?

Trilhos-guia, fusos de esferas, rolamentos, correias sincronizadoras e sistemas de lubrificação são normalmente os componentes que requerem manutenção mais rotineira, pois estão sujeitos a movimento mecânico contínuo.

Como prolongar a vida útil dos componentes?

A instalação adequada, a lubrificação regular, o controle de contaminação, a seleção correta da carga e a manutenção preventiva aumentam significativamente a vida útil dos componentes do módulo linear.

Conclusão

Um módulo linear é muito mais do que um simples atuador. É uma plataforma de movimento altamente integrada, composta por componentes mecânicos, elétricos e de controle de precisão que trabalham em conjunto para fornecer um movimento linear preciso, eficiente e confiável.

Do sistema de guia e mecanismo de acionamento ao servomotor, rolamentos, sensores, chaves de fim de curso e encoder, cada componente desempenha um papel específico na determinação do desempenho do sistema. A seleção criteriosa dos componentes, a instalação correta e a manutenção regular são essenciais para alcançar uma longa vida útil, operação estável e máxima produtividade.

Seja projetando um dispositivo de automação compacto, uma máquina de embalagem de alta velocidade, um sistema de produção CNC ou uma plataforma de semicondutores de precisão, a compreensão das funções e interações de cada componente do módulo linear permite que os engenheiros construam sistemas de movimento mais confiáveis ​​e eficientes que atendam às demandas da automação industrial moderna.
