الوحدات الخطيةهي واحدة من أنظمة الحركة الأكثر استخدامًا على نطاق واسع في الأتمتة الصناعية الحديثة. إنها تحول الطاقة الدوارة أو الكهرومغناطيسية إلى حركة خطية دقيقة وتكون بمثابة الأساس لعدد لا يحصى من الآلات الآلية، بما في ذلك معدات CNC، والأنظمة الآلية، وخطوط تصنيع أشباه الموصلات، وآلات التعبئة والتغليف، والأجهزة الطبية، ومنصات الفحص الدقيق.
على الرغم من أن جميع الوحدات الخطية تؤدي نفس الوظيفة الأساسية - تحريك الحمل على طول مسار مستقيم - إلا أنه لم يتم تصميم جميع الوحدات لنفس التطبيقات. تؤدي آليات القيادة المختلفة والتصميمات الهيكلية ومستويات الدقة وقدرات التحميل إلى عدة أنواع متميزة من الوحدات الخطية، تم تحسين كل منها لمتطلبات صناعية محددة.
يؤثر اختيار نوع الوحدة الخطية الصحيح بشكل مباشر على أداء الماكينة، ودقة تحديد المواقع، وسرعة التشغيل، ومتطلبات الصيانة، وإجمالي تكلفة الملكية. قد لا تكون الوحدة التي تعمل بشكل جيد بشكل استثنائي في نظام التغليف عالي السرعة مناسبة لتصنيع أشباه الموصلات الدقيقة، في حين قد يكون نظام الجريدة المسننة والترس للخدمة الشاقة غير ضروري لمشروع أتمتة مختبر مدمج.
يشرح هذا الدليل الأنواع الرئيسية من الوحدات الخطية المتاحة اليوم، بما في ذلكوحدات خطية الكرة اللولبيةوالوحدات الخطية المدفوعة بالحزام، وأنظمة الجريدة المسننة والترس، ووحدات المحركات الخطية، والوحدات الخطية المصغرة. ستتعلم أيضًا كيفية مقارنة المزايا والقيود وسيناريوهات التطبيق المثالية للقيام بالاختيار الصحيح لمشروع الأتمتة الخاص بك.
جدول المحتويات
- ما هي الأنواع المختلفة للوحدات الخطية؟
- كيف يتم تصنيف الوحدات الخطية؟
- نظرة عامة على أنواع الوحدات الخطية الرئيسية
- الوحدات الخطية للكرة اللولبية
- الوحدات الخطية المدفوعة بالحزام
- الوحدات الخطية للرف والجناح
- وحدات المحرك الخطي
- الوحدات الخطية المصغرة
- الوحدات الخطية أحادية المحور ومتعددة المحاور
- الوحدات الخطية المفتوحة والمغلقة بالكامل
- كيفية اختيار نوع الوحدة الخطية الصحيحة
- جدول المقارنة
- تطبيقات الصناعة
- الأسئلة المتداولة
- خاتمة

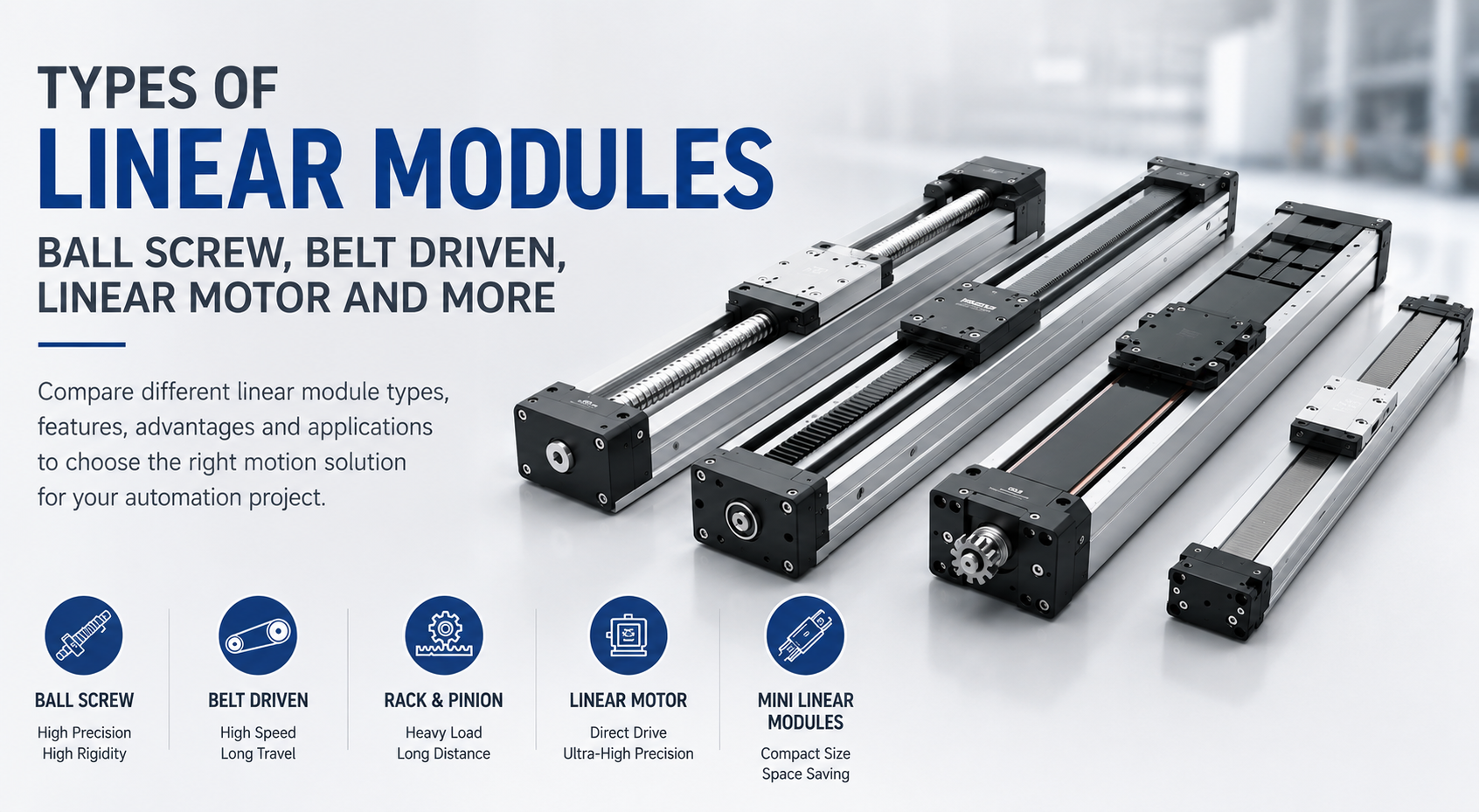

ما هي الأنواع المختلفة للوحدات الخطية؟
يمكن تصنيف الوحدة الخطية بعدة طرق مختلفة اعتمادًا على آلية القيادة أو التصميم الهيكلي أو تكوين الحركة أو طريقة التثبيت أو التطبيق الصناعي المقصود. ومع ذلك، في الممارسة الهندسية، يعتمد التصنيف الأكثر شيوعًا على نظام القيادة لأنه له التأثير الأكبر على خصائص الأداء مثل دقة تحديد المواقع، والسرعة القصوى، وسعة الحمولة، وطول الشوط، ومتطلبات الصيانة.
تشمل الفئات الخمس الرئيسية ما يلي:
- الوحدات الخطية للكرة اللولبية
- الوحدات الخطية المدفوعة بالحزام
- الوحدات الخطية للرف والجناح
- وحدات المحرك الخطي
- الوحدات الخطية المصغرة
يقدم كل نوع مزايا فريدة. توفر أنظمة البراغي الكروية دقة تحديد المواقع الاستثنائية، وتتفوق الوحدات التي تعمل بالسيور في تطبيقات الحركة الطويلة والسرعات العالية، وأنظمة التروس المسننة مصممة للحركة الثقيلة على مسافات ممتدة، وتوفر المحركات الخطية تسارعًا ودقة لا مثيل لهما، بينما تدعم الوحدات المصغرة معدات الأتمتة المدمجة ذات مساحة التركيب المحدودة.
كيف يتم تصنيف الوحدات الخطية؟
يُصنّف المصنّعون ومهندسو الأتمتة عادةً الوحدات الخطية وفقًا لعدة معايير فنية. ويساعد فهم أساليب التصنيف هذه المهندسين على مقارنة المنتجات بشكل أكثر فعالية واختيار الحل الأنسب لمتطلباتهم الخاصة.
التصنيف حسب طريقة الدفع
| طريقة القيادة | الخصائص الرئيسية | التطبيقات النموذجية |
|---|---|---|
| لولب كروي | دقة عالية، صلابة عالية | آلات التحكم الرقمي الحاسوبي، ومعدات أشباه الموصلات |
| محرك سير | سرعة عالية، سفر طويل | التعبئة والتغليف، والخدمات اللوجستية، ومناولة المواد |
| نظام التوجيه المسنن والترس | حمولة ثقيلة، وإمكانية ضربة غير محدودة | أنظمة البوابات الكبيرة، وأتمتة اللحام |
| المحرك الخطي | محرك مباشر، دقة فائقة | التصنيع الدقيق، الإلكترونيات |
التصنيف حسب التصميم الإنشائي
يمكن أيضاً تصنيف الوحدات الخطية وفقاً لبنيتها الميكانيكية.
- الوحدات الخطية المفتوحة
- وحدات خطية شبه مغلقة
- وحدات خطية مغلقة بالكامل
- وحدات خطية مقاومة للغبار
- وحدات خطية للغرف النظيفة
يؤثر التصميم الهيكلي على حماية البيئة، وتواتر الصيانة، ومقاومة التلوث، والعمر التشغيلي الإجمالي. تُفضل الوحدات المغلقة بالكامل عمومًا في بيئات المصانع المتربة، بينما صُممت وحدات الغرف النظيفة خصيصًا لتطبيقات أشباه الموصلات والصناعات الدوائية والمختبرات.
التصنيف حسب تكوين الحركة
تعتمد طريقة تصنيف شائعة أخرى على عدد محاور الحركة المدمجة في النظام.
| إعدادات | وصف |
|---|---|
| وحدة أحادية المحور | يقوم بحركة خطية على طول محور واحد. |
| وحدة ثنائية المحور | يجمع بين محورين مستقلين للحركة المستوية. |
| روبوت ديكارتي ثلاثي المحاور | يوفر تحديد المواقع XYZ لمهام الأتمتة. |
| نظام جسري متعدد المحاور | يدعم تطبيقات الأتمتة والروبوتات المعقدة. |
نظرة عامة على أنواع الوحدات الخطية الرئيسية
على الرغم من وجود عشرات التصاميم المتخصصة للوحدات الخطية، فإن معظم أنظمة الأتمتة الصناعية تعتمد على واحد من خمسة أنواع أساسية. وقد طُوّر كل نوع منها لحل تحديات هندسية محددة تتعلق بالسرعة والدقة ومسافة الحركة والحمولة وبيئة التشغيل.
| نوع الوحدة الخطية | دقة | سرعة | سكتة دماغية | الحمل النموذجي | الأفضل لـ |
|---|---|---|---|---|---|
| وحدة خطية لولبية كروية | ★★★★★ | ★★★☆☆ | واسطة | ثقيل | تحديد المواقع بدقة |
| وحدة خطية تعمل بحزام | ★★★☆☆ | ★★★★★ | طويل | واسطة | الأتمتة عالية السرعة |
| وحدة التوجيه المسنني | ★★★☆☆ | ★★★★☆ | طويل جداً | ثقيل جداً | الأنظمة الصناعية الكبيرة |
| وحدة المحرك الخطي | ★★★★★ | ★★★★★ | واسطة | خفيف إلى متوسط | حركة فائقة الدقة |
| وحدة خطية مصغرة | ★★★★☆ | ★★★★☆ | قصير | ضوء | معدات أتمتة مدمجة |
في الأقسام التالية، سنقوم بفحص كل نوع من أنواع الوحدات الخطية بالتفصيل، بما في ذلك مبدأ عملها، وتصميمها الهيكلي، وخصائص أدائها، ومزاياها، وعيوبها، والتطبيقات الصناعية التي تعمل فيها على أفضل وجه.
يشرح هذا الدليل الأنواع الرئيسية من الوحدات الخطية المتاحة اليوم، بما في ذلك الوحدات الخطية اللولبية الكروية، والوحدات الخطية المدفوعة بالحزام، وأنظمة الجريدة والترس، ووحدات المحركات الخطية، والوحدات الخطية المصغرة. ستتعلم أيضًا كيفية مقارنة المزايا والقيود وسيناريوهات التطبيق المثالية لإجراء الاختيار الصحيح لمشروع الأتمتة الخاص بك.
جدول المحتويات
- ما هي الأنواع المختلفة للوحدات الخطية؟
- كيف يتم تصنيف الوحدات الخطية؟
- نظرة عامة على أنواع الوحدات الخطية الرئيسية
- الوحدات الخطية للكرة اللولبية
- الوحدات الخطية المدفوعة بالحزام
- الوحدات الخطية للرف والجناح
- وحدات المحرك الخطي
- الوحدات الخطية المصغرة
- الوحدات الخطية أحادية المحور ومتعددة المحاور
- الوحدات الخطية المفتوحة والمغلقة بالكامل
- كيفية اختيار نوع الوحدة الخطية الصحيحة
- جدول المقارنة
- تطبيقات الصناعة
- الأسئلة المتداولة
- خاتمة
ما هي الأنواع المختلفة للوحدات الخطية؟
يمكن تصنيف الوحدة الخطية بعدة طرق مختلفة اعتمادًا على آلية القيادة أو التصميم الهيكلي أو تكوين الحركة أو طريقة التثبيت أو التطبيق الصناعي المقصود. ومع ذلك، في الممارسة الهندسية، يعتمد التصنيف الأكثر شيوعًا على نظام القيادة لأنه له التأثير الأكبر على خصائص الأداء مثل دقة تحديد المواقع، والسرعة القصوى، وسعة الحمولة، وطول الشوط، ومتطلبات الصيانة.
تشمل الفئات الخمس الرئيسية ما يلي:
- الوحدات الخطية للكرة اللولبية
- الوحدات الخطية المدفوعة بالحزام
- الوحدات الخطية للرف والجناح
- وحدات المحرك الخطي
- الوحدات الخطية المصغرة
يقدم كل نوع مزايا فريدة. توفر أنظمة البراغي الكروية دقة تحديد المواقع الاستثنائية، وتتفوق الوحدات التي تعمل بالسيور في تطبيقات الحركة الطويلة والسرعات العالية، وأنظمة التروس المسننة مصممة للحركة الثقيلة على مسافات ممتدة، وتوفر المحركات الخطية تسارعًا ودقة لا مثيل لهما، بينما تدعم الوحدات المصغرة معدات الأتمتة المدمجة ذات مساحة التركيب المحدودة.
كيف يتم تصنيف الوحدات الخطية؟
يُصنّف المصنّعون ومهندسو الأتمتة عادةً الوحدات الخطية وفقًا لعدة معايير فنية. ويساعد فهم أساليب التصنيف هذه المهندسين على مقارنة المنتجات بشكل أكثر فعالية واختيار الحل الأنسب لمتطلباتهم الخاصة.
التصنيف حسب طريقة الدفع
| طريقة القيادة | الخصائص الرئيسية | التطبيقات النموذجية |
|---|---|---|
| لولب كروي | دقة عالية، صلابة عالية | آلات التحكم الرقمي الحاسوبي، ومعدات أشباه الموصلات |
| محرك سير | سرعة عالية، سفر طويل | التعبئة والتغليف، والخدمات اللوجستية، ومناولة المواد |
| نظام التوجيه المسنن والترس | حمولة ثقيلة، وإمكانية ضربة غير محدودة | أنظمة البوابات الكبيرة، وأتمتة اللحام |
| المحرك الخطي | محرك مباشر، دقة فائقة | التصنيع الدقيق، الإلكترونيات |
التصنيف حسب التصميم الإنشائي
يمكن أيضاً تصنيف الوحدات الخطية وفقاً لبنيتها الميكانيكية.
- الوحدات الخطية المفتوحة
- وحدات خطية شبه مغلقة
- وحدات خطية مغلقة بالكامل
- وحدات خطية مقاومة للغبار
- وحدات خطية للغرف النظيفة
يؤثر التصميم الهيكلي على حماية البيئة، وتواتر الصيانة، ومقاومة التلوث، والعمر التشغيلي الإجمالي. تُفضل الوحدات المغلقة بالكامل عمومًا في بيئات المصانع المتربة، بينما صُممت وحدات الغرف النظيفة خصيصًا لتطبيقات أشباه الموصلات والصناعات الدوائية والمختبرات.
التصنيف حسب تكوين الحركة
تعتمد طريقة تصنيف شائعة أخرى على عدد محاور الحركة المدمجة في النظام.
| إعدادات | وصف |
|---|---|
| وحدة أحادية المحور | يقوم بحركة خطية على طول محور واحد. |
| وحدة ثنائية المحور | يجمع بين محورين مستقلين للحركة المستوية. |
| روبوت ديكارتي ثلاثي المحاور | يوفر تحديد المواقع XYZ لمهام الأتمتة. |
| نظام جسري متعدد المحاور | يدعم تطبيقات الأتمتة والروبوتات المعقدة. |
نظرة عامة على أنواع الوحدات الخطية الرئيسية
على الرغم من وجود عشرات التصاميم المتخصصة للوحدات الخطية، فإن معظم أنظمة الأتمتة الصناعية تعتمد على واحد من خمسة أنواع أساسية. وقد طُوّر كل نوع منها لحل تحديات هندسية محددة تتعلق بالسرعة والدقة ومسافة الحركة والحمولة وبيئة التشغيل.
| نوع الوحدة الخطية | دقة | سرعة | سكتة دماغية | الحمل النموذجي | الأفضل لـ |
|---|---|---|---|---|---|
| وحدة خطية لولبية كروية | ★★★★★ | ★★★☆☆ | واسطة | ثقيل | تحديد المواقع بدقة |
| وحدة خطية تعمل بحزام | ★★★☆☆ | ★★★★★ | طويل | واسطة | الأتمتة عالية السرعة |
| وحدة التوجيه المسنني | ★★★☆☆ | ★★★★☆ | طويل جداً | ثقيل جداً | الأنظمة الصناعية الكبيرة |
| وحدة المحرك الخطي | ★★★★★ | ★★★★★ | واسطة | خفيف إلى متوسط | حركة فائقة الدقة |
| وحدة خطية مصغرة | ★★★★☆ | ★★★★☆ | قصير | ضوء | معدات أتمتة مدمجة |
في الأقسام التالية، سنقوم بفحص كل نوع من أنواع الوحدات الخطية بالتفصيل، بما في ذلك مبدأ عملها، وتصميمها الهيكلي، وخصائص أدائها، ومزاياها، وعيوبها، والتطبيقات الصناعية التي تعمل فيها على أفضل وجه.
وحدات المحرك الخطي
تُعدّ وحدات المحركات الخطية من أحدث حلول الحركة المتوفرة في مجال الأتمتة الصناعية الحديثة. فعلى عكس أنظمة القيادة التقليدية التي تعتمد على مكونات نقل الحركة الميكانيكية، مثل براغي الكرات، وأحزمة التوقيت، وآليات التروس المسننة، تُولّد وحدات المحركات الخطية الحركة مباشرةً من خلال القوة الكهرومغناطيسية. وتُزيل هذه التقنية المباشرة فقدان الطاقة الناتج عن نقل الحركة الميكانيكي، والارتداد، والتآكل المرتبط بأنظمة القيادة التقليدية.
نظراً لعدم وجود تلامس مادي بين مكونات ناقل الحركة الدوارة، توفر وحدات المحركات الخطية دقة تحديد مواقع استثنائية، وتسارعاً عالياً للغاية، وأوقات استجابة سريعة، وتشغيلاً يكاد يكون خالياً من الصيانة. وقد أصبحت الحل الأمثل للصناعات التي تتطلب دقة فائقة وأداءً ديناميكياً عالياً.
كيف تعمل وحدات المحركات الخطية
يتكون المحرك الخطي من عنصرين أساسيين: مجموعة الملفات الرئيسية ومسار المغناطيس الدائم. عند مرور التيار الكهربائي عبر ملفات المحرك، يتولد مجال كهرومغناطيسي يتفاعل مع المغناطيس الدائم، مما ينتج عنه قوة دفع خطية مباشرة. تتحرك العربة المتحركة على طول قضبان توجيه خطية دقيقة، بينما يقوم مشفر خطي عالي الدقة بقياس موضعها الفعلي باستمرار للتحكم في الحركة بنظام الحلقة المغلقة.
لأن قوة الدفع تعمل مباشرة على المنصة المتحركة، فلا يوجد رد فعل ميكانيكي أو خطأ في النقل، مما يسمح بتحديد المواقع بدقة فائقة حتى أثناء التشغيل عالي السرعة.
المكونات الرئيسية
- ملف المحرك الابتدائي
- مسار مغناطيسي دائم
- مشفر خطي
- قضبان التوجيه الخطية
- وحدة تحكم الحركة
- محرك سيرفو
- أنظمة التبريد
- تجميع العربة
المزايا
- لا يوجد رد فعل عكسي في ناقل الحركة الميكانيكي.
- دقة تحديد المواقع فائقة.
- تسارع فائق للغاية.
- استجابة ديناميكية متميزة.
- متطلبات صيانة منخفضة للغاية.
- الحد الأدنى من التآكل الميكانيكي.
- قابلية تكرار ممتازة.
- مناسب لبيئات الغرف النظيفة.
القيود
- استثمار أولي أعلى.
- يلزم نظام تحكم أكثر تطوراً.
- يجب مراعاة إدارة الحرارة.
- يتطلب أجهزة تغذية راجعة عالية الدقة.
- ليس ذلك ضرورياً دائماً للأتمتة العامة.
التطبيقات النموذجية
- تصنيع أشباه الموصلات
- أنظمة معالجة الرقائق
- معدات الفحص البصري
- تجميع الإلكترونيات
- أنظمة التصوير الطبي
- معدات القياس الدقيقة
- منصات البحث العلمي
الوحدات الخطية المصغرة
تُعدّ الوحدات الخطية المصغّرة أنظمة حركة مدمجة مصممة خصيصًا للتطبيقات التي تكون فيها مساحة التركيب محدودة، ولكن دقة تحديد المواقع تظلّ مهمة. بفضل تصميمها خفيف الوزن وحجمها الصغير، تُعدّ مثالية لمعدات الأتمتة الدقيقة، وأجهزة المختبرات، وتصنيع الإلكترونيات، وأنظمة الروبوتات المصغّرة.
على الرغم من أنها أصغر بكثير من الوحدات الخطية الصناعية القياسية، إلا أن الوحدات الخطية المصغرة لا تزال تتضمن العديد من المبادئ الهندسية نفسها، بما في ذلك قضبان التوجيه الدقيقة، وآليات القيادة المدمجة، والمحامل المتكاملة، ومكونات التحكم في الحركة عالية الجودة.
الميزات النموذجية
- أبعاد صغيرة.
- هيكل خفيف الوزن.
- دقة عالية في تحديد المواقع.
- انخفاض القصور الذاتي للحركة.
- سهولة دمج النظام.
- مناسب للأماكن الضيقة.
التطبيقات النموذجية
- أجهزة التحليل الطبي
- أتمتة المختبرات
- تجميع المكونات الإلكترونية
- أنظمة صغيرة للالتقاط والوضع
- معدات فحص الرؤية
- أجهزة أتمتة سطح المكتب
الوحدات الخطية أحادية المحور ومتعددة المحاور
يمكن تصنيف الوحدات الخطية أيضاً وفقاً لعدد محاور الحركة المدمجة في نظام الأتمتة. فبينما تؤدي الوحدات أحادية المحور الحركة على طول اتجاه خطي واحد، يمكن دمج وحدات متعددة لإنشاء أنظمة حركة ديكارتية معقدة قادرة على تحديد المواقع في بعدين أو ثلاثة أبعاد.
وحدات خطية أحادية المحور
تؤدي الوحدة الخطية أحادية المحور الحركة في اتجاه واحد فقط، عادةً ما يكون المحور X أو Y أو Z. وتُستخدم هذه الوحدات على نطاق واسع في التطبيقات التي تتطلب تحديد المواقع الخطية البسيطة، أو نقل المواد، أو الرفع، أو عمليات التغذية.
المزايا
- تركيب سهل.
- انخفاض التكلفة الإجمالية.
- سهولة الصيانة.
- موثوقية عالية.
- إمكانية التكامل المرن مع الأنظمة الأكبر.
وحدات خطية متعددة المحاور
تجمع الأنظمة متعددة المحاور بين وحدتين خطيتين أو أكثر في منصة حركة منسقة. اعتمادًا على التطبيق، قد تتضمن التكوينات جداول XY وXYZالروبوتات الكارتيزيةأو الروبوتات العملاقة أو أنظمة التشغيل الآلي متعددة المحاور المخصصة القادرة على التعامل مع مهام تحديد المواقع المعقدة.
تقوم وحدات التحكم الحديثة في الحركة بمزامنة محركات المؤازرة المتعددة في وقت واحد، مما يتيح حركة منسقة بدقة عالية وقابلية تكرار ممتازة.
التكوينات الشائعة
| إعدادات | القدرة على الحركة | التطبيقات النموذجية |
|---|---|---|
| محور واحد | حركة أحادية البعد | التحويل الخطي |
| نظام XY | تحديد المواقع ثنائي الأبعاد | التوزيع والتفتيش |
| روبوت XYZ الكارتيزي | تحديد المواقع ثلاثي الأبعاد | التقاط ووضع، تجميع |
| روبوت جسري | حركة منسقة على نطاق واسع | مناولة المواد، وتعبئة المنصات |
الوحدات الخطية المفتوحة مقابل الوحدات الخطية المغلقة بالكامل
يُعدّ التصنيف القائم على الحماية الهيكلية تصنيفًا مهمًا آخر. وبحسب بيئة التشغيل، يُقدّم المصنّعون وحدات خطية مفتوحة وأخرى مغلقة بالكامل. ويعتمد الاختيار الأمثل بشكل كبير على مستويات التلوث ومتطلبات الصيانة والظروف البيئية.
الوحدات الخطية المفتوحة
تُعرّض الوحدات الخطية المفتوحة قضبان التوجيه ومكونات التشغيل الخاصة بها مباشرةً للبيئة المحيطة. يُسهّل هذا التصميم الصيانة ويُقلّل عمومًا من تكاليف التصنيع، مما يجعله مناسبًا لبيئات الإنتاج النظيفة حيث يكون التلوث في حده الأدنى.
المزايا
- انخفاض تكلفة الشراء.
- سهولة الصيانة.
- استبدال بسيط للمكونات.
- انخفاض الوزن الإجمالي.
القيود
- حماية أقل من الغبار.
- يلزم تنظيف أكثر تكراراً.
- غير مناسب للبيئات القاسية.
وحدات خطية مغلقة بالكامل
تتضمن الوحدات الخطية المغلقة بالكامل أغطية واقية تحمي مكونات القيادة الداخلية وقضبان التوجيه من الغبار وبرادة المعادن وسائل التبريد والملوثات الأخرى. يُحسّن هذا التصميم بشكل ملحوظ عمر الخدمة ويقلل من وتيرة الصيانة في البيئات الصناعية القاسية.
المزايا
- حماية ممتازة من التلوث.
- عمر خدمة أطول.
- صيانة أقل.
- تحسين الموثوقية.
- مناسب للبيئات الصناعية القاسية.
التطبيقات النموذجية
- مراكز التصنيع باستخدام الحاسب الآلي
- أنظمة القطع بالليزر
- آلات النجارة
- التصنيع الذي يعتمد بشكل كبير على الغبار
- أتمتة المصانع العامة
مقارنة أنواع الوحدات الخطية الرئيسية
| نوع الوحدة | دقة | سرعة | سكتة دماغية | سعة التحميل | يكلف | التطبيقات الموصى بها |
|---|---|---|---|---|---|---|
| لولب كروي | ممتاز | واسطة | واسطة | عالي | عالي | تحديد المواقع بدقة |
| محرك سير | جيد | ممتاز | طويل | واسطة | واسطة | أنظمة الأتمتة السريعة |
| نظام التوجيه المسنن والترس | جيد | عالي | طويل جداً | مرتفع جداً | عالي | الآلات الثقيلة |
| المحرك الخطي | ممتاز | ممتاز | واسطة | واسطة | مرتفع جداً | معدات فائقة الدقة |
| وحدة خطية مصغرة | جيد جدًا | عالي | قصير | ضوء | واسطة | أتمتة مدمجة |
تم تطوير كل نوع من أنواع الوحدات الخطية لتلبية متطلبات هندسية مختلفة. ويعتمد اختيار الحل الأمثل على تحقيق التوازن بين الدقة والسرعة وطول الشوط وقدرة الحمولة والظروف البيئية وتوقعات الصيانة والميزانية الإجمالية للمشروع.
كيفية اختيار نوع الوحدة الخطية الصحيحة
إن اختيار وحدة الحركة الخطية المناسبة لا يقتصر على اختيار أعلى دقة أو أسرع سرعة فحسب، بل يعتمد الحل الأمثل على المتطلبات الخاصة بتطبيقك، بما في ذلك الحمولة، ومسافة الحركة، ودقة تحديد المواقع، وسرعة التشغيل، ومساحة التركيب، والظروف البيئية، والميزانية.
تساعد عملية الاختيار المنهجية المهندسين على تحقيق التوازن بين الأداء والتكلفة مع ضمان الموثوقية على المدى الطويل. قد يؤدي اختيار وحدة كبيرة الحجم إلى زيادة تكاليف المعدات بلا داعٍ، بينما قد يؤدي اختيار وحدة صغيرة الحجم إلى تقليل عمر الخدمة والتأثير سلبًا على أداء الآلة.
عوامل الاختيار الرئيسية
| عامل الاختيار | أسئلة للنظر فيها | نوع الوحدة الموصى به |
|---|---|---|
| دقة تحديد المواقع | هل يلزم تحديد الموقع على مستوى الميكرون؟ | محرك كروي أو محرك خطي |
| مسافة السفر | هل يتطلب التطبيق قطع مسافة عدة أمتار؟ | نظام نقل الحركة بالحزام أو نظام الترس والجريدة المسننة |
| سرعة التشغيل | هل الإنتاجية القصوى هي الأولوية؟ | محرك يعمل بالحزام أو محرك خطي |
| سعة الحمولة | هل ستحمل الوحدة معدات ثقيلة؟ | برغي كروي أو نظام تروس مسننة |
| مساحة التركيب | هل المساحة المتاحة محدودة؟ | وحدة خطية مصغرة |
| بيئة العمل | هل سيعمل النظام في وجود الغبار أم سائل التبريد؟ | وحدة مغلقة بالكامل |
| ميزانية | هل يُعدّ تقليل الاستثمار أمراً مهماً؟ | محرك سير أو وحدة صغيرة |
عملية الاختيار الموصى بها
- حدد الحمولة والمسافة المطلوبة.
- تحديد متطلبات دقة تحديد المواقع وقابلية التكرار.
- احسب أقصى سرعة تشغيل وتسارع.
- قم بتقييم بيئة العمل.
- اختر تقنية القيادة المناسبة.
- اختر حجم قضيب التوجيه ومواصفات المحرك.
- تحقق من صلابة الهيكل وعوامل السلامة.
- مراجعة متطلبات الصيانة والتكلفة الإجمالية للملكية.
أنواع الوحدات الخطية حسب الصناعة
تُعطي الصناعات المختلفة الأولوية لخصائص أداء مختلفة. ويساعد فهم هذه الأولويات المهندسين على تحديد نوع الوحدة الخطية الأنسب لكل تطبيق.
| صناعة | نوع الوحدة الموصى به | المزايا الرئيسية |
|---|---|---|
| تصنيع أشباه الموصلات | المحرك الخطي | دقة فائقة وعملية نظيفة |
| أدوات ماكينات CNC | لولب كروي | صلابة ممتازة ودقة تحديد المواقع |
| آلات التعبئة والتغليف | محرك سير | سرعة عالية وسفر طويل |
| صناعة السيارات | نظام التوجيه المسنن والترس | قدرة تحمل الأحمال الثقيلة |
| المعدات الطبية | وحدة خطية مصغرة | حجم صغير وحركة دقيقة |
| أتمتة المستودعات | محرك سير | نقل المواد بسرعة |
| الروبوتات | محرك كروي أو محرك سير | حلول الحركة المرنة |
| تجميع إلكتروني | المحرك الخطي | تحديد المواقع بدقة عالية وسرعة فائقة |
اعتبارات الصيانة لأنواع الوحدات الخطية المختلفة
تختلف متطلبات الصيانة باختلاف آلية التشغيل وبيئة التشغيل. تساهم الصيانة الوقائية السليمة في إطالة عمر الخدمة، وتحسين دقة تحديد المواقع، وتقليل وقت التوقف غير المتوقع.
| نوع الوحدة | مهام الصيانة الأساسية |
|---|---|
| لولب كروي | قم بتشحيم البرغي، وافحص المحامل، وتحقق من الخلوص. |
| محرك سير | افحص شد الحزام، واستبدل الأحزمة البالية، ونظف قضبان التوجيه. |
| نظام التوجيه المسنن والترس | قم بتشحيم التروس، وافحص تآكلها، وتأكد من محاذاتها. |
| المحرك الخطي | تحقق من نظام التبريد، وأداء جهاز التشفير، وتشخيصات وحدة التحكم. |
| وحدة خطية مصغرة | نظف قضبان التوجيه وافحص المحامل المصغرة. |
بغض النظر عن نوع الوحدة، فإن التنظيف المنتظم والتشحيم المناسب والفحص الدوري للمكونات المتحركة يحسن بشكل كبير من موثوقية التشغيل ويطيل عمر المعدات.
الأسئلة الشائعة (FAQ)
1. كم عدد أنواع الوحدات الخطية المتاحة؟
تشمل الأنواع الصناعية الأكثر شيوعًا وحدات خطية تعمل ببراغي كروية، ووحدات خطية تعمل بالسيور، ووحدات مسننة، ووحدات محركات خطية، ووحدات خطية صغيرة. ويمكن أيضًا تصنيفها حسب التصميم الهيكلي أو طريقة الحركة.
2. أي وحدة خطية توفر أعلى دقة في تحديد المواقع؟
توفر وحدات المحركات الخطية عمومًا أعلى دقة في تحديد المواقع لأنها تلغي مكونات النقل الميكانيكية. كما تُستخدم وحدات المحركات الخطية ذات اللولب الكروي على نطاق واسع في التطبيقات عالية الدقة.
3. أي نوع هو الأفضل للسفر لمسافات طويلة؟
حزام مدفوعة والوحدات الخطية للرف والترسهي الاختيارات المفضلة للتطبيقات طويلة الشوط نظرًا لقدرتها على العمل بكفاءة عبر مسافات طويلة.
4. ما هو أفضل نموذج خطي للأحمال الثقيلة؟
توفر أنظمة برغي الكرة وأنظمة الترس والجريدة المسننة عادةً قدرة تحمل أعلى وصلابة هيكلية أكبر من آليات الدفع الأخرى.
5. هل الوحدات التي تعمل بالحزام دقيقة بما فيه الكفاية؟
نعم. توفر الوحدات الخطية الحديثة التي تعمل بنظام السيور دقة تكرار ممتازة للعديد من تطبيقات الأتمتة الصناعية. ومع ذلك، بالنسبة لتحديد المواقع بدقة فائقة، يُفضل عمومًا استخدام أنظمة براغي الكرات أو المحركات الخطية.
6. ما هي ميزة وحدة المحرك الخطي؟
تعمل المحركات الخطية على إلغاء النقل الميكانيكي، مما يوفر حركة دفع مباشرة بسرعة استثنائية، وتسارع، ودقة تحديد المواقع، وتقليل متطلبات الصيانة.
7. هل يمكن دمج وحدات خطية متعددة؟
نعم. يمكن دمج وحدات المحور الواحد المتعددة لإنشاء طاولات XY، وروبوتات XYZ الكارتيزية، وأنظمة البوابات، ومنصات الأتمتة متعددة المحاور المخصصة بالكامل.
8. هل يجب علي اختيار وحدة مفتوحة أم وحدة مغلقة بالكامل؟
تُعد الوحدات المفتوحة مناسبة للبيئات النظيفة وتسهل الصيانة، بينما توفر الوحدات المغلقة بالكامل حماية فائقة ضد الغبار والرقائق وسائل التبريد في البيئات الصناعية.
9. أي نوع من الوحدات النمطية يتطلب أقل قدر من الصيانة؟
تتطلب وحدات المحركات الخطية عمومًا أقل قدر من الصيانة الميكانيكية لأنها تلغي مكونات النقل التقليدية مثل البراغي والأحزمة والتروس.
10. هل يمكن تخصيص الوحدات الخطية؟
نعم. تقدم معظم الشركات المصنعة حلولاً مخصصة بناءً على طول الرحلة، والحمولة، وتكوين المحرك، واتجاه التركيب، وحماية البيئة، ومتطلبات التكامل متعدد المحاور.
خاتمة
تتوفر الوحدات الخطية في مجموعة واسعة من التكوينات، كل منها مصمم لحل تحديات هندسية مختلفة. تتفوق الوحدات الخطية ذات البرغي الكروي في تحديد المواقع بدقة، وتوفر الأنظمة التي تعمل بالسيور سرعة فائقة على مسافات طويلة، وتدعم وحدات التروس المسننة والجريدة المسننة الأتمتة الصناعية الثقيلة، وتوفر وحدات المحركات الخطية أداءً ديناميكيًا لا مثيل له، وتتيح الوحدات الخطية الصغيرة تصميمات آلات مدمجة وموفرة للمساحة.
بدلاً من البحث عن وحدة خطية "مثالية" عالميًا، ينبغي على المهندسين التركيز على اختيار نوع الوحدة الذي يُلبي المتطلبات التقنية للتطبيق على أفضل وجه. ويجب مراعاة عوامل مثل دقة تحديد المواقع، ومسافة الحركة، والحمولة، وسرعة التشغيل، والظروف البيئية، وتوقعات الصيانة، والتكلفة الإجمالية لدورة حياة الوحدة، وذلك خلال عملية الاختيار.
مع استمرار تطور الأتمتة الصناعية نحو دقة أعلى، وإنتاج أسرع، وتصنيع أكثر ذكاءً، ستواصل تقنيات الوحدات الخطية تقدمها. إن فهم نقاط القوة والضعف لكل نوع من أنواع الوحدات يمكّن مصممي المعدات ومهندسي الأتمتة والمصنعين من بناء أنظمة حركة أكثر كفاءة وموثوقية وتنافسية للمستقبل.
