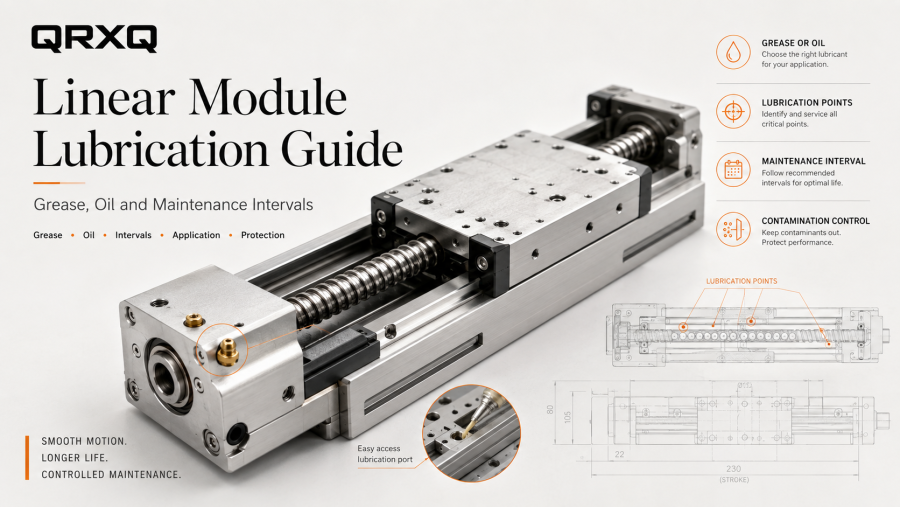

دليل تزييت الوحدة الخطية: فترات الشحوم والزيوت والصيانة

يعد التشحيم أحد أبسط مهام الصيانة للوحدة الخطية، ولكنه أيضًا من أسهل المهام التي يمكن ارتكابها بشكل خاطئ. القليل جدًا من مواد التشحيم يزيد من الاحتكاك والتآكل. يمكن أن يؤدي الإفراط في ذلك إلى زيادة مقاومة التشغيل أو حبس التلوث أو التسرب إلى مناطق غير مرغوب فيها. قد يكون استخدام مادة تشحيم غير متوافقة أسوأ من تأخير الخدمة الروتينية.

جيدتشحيم الوحدة الخطيةلذلك تبدأ الخطة بثلاثة أسئلة: ما هي المكونات التي تحتاج فعليًا إلى التشحيم، وما هو زيت التشحيم المتوافق معها، وكيف تغير ظروف التشغيل فترة إعادة التشحيم.

يشرح هذا الدليل كيفية اتخاذ هذه القرارات فيما يتعلق باللولب الكروي وحزام التوقيت والجريدة المسننة والترس وأنظمة الحركة الخطية الصناعية الأخرى، مع خطوات الصيانة العملية للمهندسين والفنيين.

ما يفعله التشحيم داخل الوحدة الخطية

قد تحتوي الوحدة الخطية على عدة واجهات متحركة: كتل توجيه خطية، أو لولب كروي وجوز، أو محامل دعم، أو تروس الجريدة المسننة، أو البكرات أو مكونات النقل الأخرى. لا تستخدم جميع هذه الأجزاء نفس طريقة التشحيم.

عند استخدام العناصر المتدحرجة، يشكل زيت التشحيم طبقة تقلل من التلامس المباشر بين المعدن، وتقلل الاحتكاك، وتساعد على الحد من التآكل، وتحمي الأسطح من التآكل. في أدلة إعادة التدوير والبراغي الكروية، يدعم التشحيم الصحيح أيضًا دوران الكرة بسلاسة وعزم دوران تشغيل أكثر استقرارًا.

التشحيم ليس بديلاً عن المحاذاة الصحيحة. إذا كانت الوحدة ملتوية أثناء التثبيت، أو كانت محملة بشكل زائد أو ملوثة بجزيئات كاشطة، فإن إضافة المزيد من الشحم لن يصحح المشكلة الأساسية.

مبدأ الصيانة:يجب أن يحافظ التشحيم على نظام الحركة المثبت بشكل صحيح. لا ينبغي استخدامه لإخفاء الضوضاء غير الطبيعية أو الربط أو التيار الزائد للمحرك أو المكونات التالفة.

ما هي أجزاء الوحدة الخطية التي تحتاج إلى التشحيم؟

الجواب يعتمد على تصميم الوحدة. قبل صيانة المحور، حدد نوع الدليل وآلية القيادة بدلاً من وضع مادة تشحيم واحدة على كل جزء متحرك مرئي.

في الوحدة المغلقة، قد توفر منافذ التشحيم إمكانية الوصول إلى الأدلة الداخلية أو الصواميل اللولبية دون إزالة الغطاء. وفي التصميمات الأخرى، يجب نقل الحامل إلى موضع الخدمة قبل الوصول إلى الحلمة أو فتحة التشحيم.

الشحوم أم الزيت: أيهما أفضل للحركة الخطية؟

ولا يوجد أي منهما أفضل على المستوى العالمي.شحمهو الخيار الأكثر شيوعًا للعديد من الصناعاتالوحدات الخطيةلأنه يبقى في مكانه، ويسهل الصيانة اليدوية ويمكن أن يوفر بعض الحماية الإضافية ضد الرطوبة والتلوث.زيتيمكن أن يكون مفيدًا عندما تكون مقاومة اللزوجة المنخفضة أو الإمداد التلقائي المتكرر أو إزالة الحرارة أو التشغيل عالي السرعة أكثر أهمية.

عندما يكون الشحوم عادة هو الخيار العملي

غالبًا ما يكون الشحوم مناسبًا لأتمتة المصانع القياسية، ومحاور تحديد المواقع المتقطعة أو المستمرة، والوحدات الخطية المغلقة والمعدات التي تتم صيانتها يدويًا. من السهل القياس من خلال حلمة الشحوم ولا يتطلب نظام دوران منفصل.

عندما يكون تزييت الزيت أكثر منطقية

يمكن اختيار الزيت للأنظمة عالية السرعة، أو التشحيم التلقائي المركزي، أو متطلبات خاصة منخفضة الاحتكاك أو التطبيقات التي يتم فيها توزيع مادة التشحيم عمدًا. يجب أن تكون الوحدة مصممة لإمدادات النفط وتصريفه؛ إن مجرد استبدال الشحوم بالزيت في نظام مشحم بالشحوم ليس افتراضًا آمنًا.

كيفية اختيار الشحوم الوحدة الخطية

"استخدم الشحوم" ليست معلومات كافية. يؤثر الزيت الأساسي والمكثف والاتساق والمواد المضافة ونطاق درجة الحرارة وتوافق المواد على كيفية تصرف الشحوم في نظام الحركة الخطية.

ابدأ باستخدام مادة التشحيم المحددة من قبل الشركة المصنعة للوحدة

الخيار الأول الأكثر أمانًا هو مادة التشحيم المحددة للدليل الفعلي أو المسمار أو الوحدة. إذا قام المورد بإدراج شحم معتمد، استخدم هذا المرجع أو بديل متوافق بشكل واضح.

وهذا أمر مهم لأن الشحوم الذي يعمل بشكل جيد في المحمل العام قد لا يوفر نفس عزم الدوران الأولي أو سلوك درجة الحرارة المنخفضة أو أداء غرف الأبحاث أو التوافق مع الأختام والمواد البلاستيكية التي تتطلبها وحدة معينة.

لا تخلط الشحوم إلا إذا تم التأكد من التوافق

يمكن للشحوم المختلفة استخدام مكثفات وحزم مضافة مختلفة. قد يؤدي خلطها إلى تغيير القوام أو التسبب في انفصال الزيت أو تقليل أداء التشحيم.

إذا كان نوع الشحم السابق غير معروف وكان التغيير ضروريًا، فإن الإجراء المفضل هو تحديد مادة التشحيم الأصلية، واستشارة المورد، وإزالة الشحم القديم أو التخلص منه، حيثما يسمح تصميم المنتج بذلك، قبل تقديم الشحم الجديد.

مطابقة الشحوم للبيئة

قد تحتاج التطبيقات الخاصة إلى خصائص غير مطلوبة في التشغيل الآلي العادي للمصنع:

• قد تحتاج المعدات ذات درجة الحرارة المنخفضة إلى شحم ذي سلوك بدء تشغيل مناسب في درجات الحرارة المنخفضة.
• تتطلب المحاور ذات درجة الحرارة العالية مادة تشحيم ذات ثبات حراري مناسب.
• قد يتطلب التصنيع النظيف تشحيمًا منخفض الجسيمات أو منخفض التقلب.
• قد تتطلب الآلات الغذائية والصيدلانية مادة تشحيم معتمدة وفقًا لمتطلبات النظافة المعمول بها.
• قد تحتاج البيئات الرطبة أو المسببة للتآكل إلى مقاومة أقوى للماء وحماية من التآكل.
• يمكن أن تتطلب الحركة ذات الحمل العالي أو المتأرجح مادة تشحيم مصممة لظروف التلامس الأثقل.

لا تختار الشحوم حسب اللون.يمكن أن تحتوي نوعان من الشحوم المتشابهة على زيوت أساسية ومكثفات ومواد مضافة مختلفة تمامًا.

كم مرة يجب تشحيم الوحدة الخطية؟

لا يوجد فاصل تشحيم واحد صحيح لكل وحدة خطية.

قد يعبر المصنعون عن توصيات إعادة التشحيم فيما يتعلق بمسافة السفر أو ساعات التشغيل أو وقت التقويم. يجب التعامل مع هذه القيم كنقطة بداية للمنتج المحدد ثم تعديلها وفقًا لظروف الماكينة الحقيقية.

الحالات التي عادة ما تقصر الفاصل الزمني

• سرعة السير العالية أو التسارع والتباطؤ المتكرر
• تحميل عالي أو تحميل لحظة كبيرة
• حركة ترددية قصيرة السكتة الدماغية
• دورة عمل عالية أو إنتاج على مدار 24 ساعة
• ارتفاع درجة الحرارة
• الغبار والرقائق والألياف أو التلوث الكاشطة
• التعرض للماء أو سائل التبريد أو الغسيل
• اتجاهات التركيب العمودية أو غير العادية حيث يكون توزيع مواد التشحيم أقل اتساقًا
• خزانات التشحيم الصغيرة أو كتل التوجيه المدمجة

لماذا تستحق حركة السكتة الدماغية اهتماما خاصا؟

قد لا تقوم الوحدة التي تنتقل بضعة ملليمترات فقط ذهابًا وإيابًا بإعادة توزيع مادة التشحيم عبر مجرى السباق بالكامل بشكل فعال مثل المحور الذي يقوم بضربات أطول. نفس المنطقة من الدليل أو المسمار تحمل الحمل بشكل متكرر.

بالنسبة لهذا النوع من التطبيقات، يجب مراجعة كمية التشحيم وتوزيع الشحوم وتكرار الفحص مع مورد المكونات بدلاً من الاعتماد فقط على إجمالي مسافة السفر.

استخدم الأدلة المبنية على الحالة، وليس التقويم فقط

يسجل برنامج الصيانة المفيد وقت إضافة مادة التشحيم ويراقب التغيرات في الضوضاء وتيار المحرك ودرجة الحرارة والاهتزاز وسلوك تحديد المواقع. إذا أظهرت الآلة بشكل متكرر علامات نقص مواد التشحيم قبل الفاصل الزمني المخطط له، فيجب تقصير الجدول الزمني بعد استبعاد الأسباب الميكانيكية الأخرى.

وعلى العكس من ذلك، لا تقم بزيادة الكمية تلقائيًا لأن المحور يعمل بشكل متكرر. المزيد من الشحوم ليس دائمًا أفضل.

كيفية تشحيم الوحدة الخطية بشكل صحيح

يختلف الإجراء الدقيق حسب المنتج، ولكن التسلسل التالي يمثل إطارًا عمليًا للصيانة اليدوية.

1. تحديد نقاط التشحيم.تأكد مما إذا كان المحور يحتوي على منافذ منفصلة للأدلة الخطية أو اللولب الكروي أو المكونات الأخرى. لا تفترض أن حلمة تشحيم واحدة تزود الوحدة بأكملها.
2. التحقق من مادة التشحيم.افحص الشحم أو الزيت المحدد وتأكد من نظافة الحاوية وأداة التطبيق ومن وضع الملصق الصحيح عليهما.
3. اجعل الآلة آمنة.قم بعزل الطاقة ومنع الحركة غير المتوقعة وفقًا لإجراءات الصيانة والقفل الخاصة بالجهاز قبل الوصول إلى المكونات المتحركة.
4. تنظيف حول الميناء.قم بإزالة الغبار والرقائق والشحوم الملوثة القديمة من منطقة التركيب قبل توصيل مسدس الشحوم أو مصدر الزيت.
5. تطبيق الكمية المحددة تدريجيا.تجنب فرض حجم كبير في كتلة دليل صغيرة. إذا أعطت الشركة المصنعة كمية، فاستخدمها بدلاً من الحكم فقط من خلال الشحوم المرئية.
6. توزيع مواد التشحيم.عندما يسمح إجراء الصيانة بذلك، قم بتحريك العربة ببطء خلال شوطها القابل للاستخدام حتى ينتشر زيت التشحيم الجديد عبر المجاري المائية ومسارات التداول.
7. إزالة مواد التشحيم الزائدة.امسح الشحوم التي تم دفعها خارج موانع التسرب أو على الأسطح حيث يمكن أن تجمع التلوث.
8. فحص خلال دورات التشغيل الأولى.تحقق من وجود سحب أو ضوضاء أو تسرب أو تفريغ غير طبيعي للشحوم قبل إعادة المحور إلى سرعة الإنتاج العادية.
9. سجل الخدمة.قم بتدوين التاريخ وساعات تشغيل الماكينة أو عدد الرحلات ونوع مادة التشحيم وأي ملاحظات غير طبيعية.

ما مقدار الشحوم الذي يجب عليك إضافته؟

هذا أحد أهم الأسئلة ومن أصعب الأسئلة التي يمكن الإجابة عليها بشكل عام.

تعتمد الكمية الصحيحة على المساحة الداخلية الحرة وحجم الكتلة وترتيب الختم واتساق الشحوم وطريقة التعبئة الخاصة بالشركة المصنعة. يمكن ملء كتلة توجيه صغيرة بسهولة إذا تم استخدام مسدس شحم كبير الحجم دون تحكم.

الإفراط في التشحيم يمكن أن يسبب:

• مقاومة تشغيل أعلى
• زيادة مؤقتة في تيار المحرك أو عزم الدوران
• توليد الحرارة من الطحن
• تسرب الشحوم الأختام الماضية
• التلوث حول العربة
• الضغط على الأختام أو مسارات العودة الداخلية

يمكن أن يسبب نقص التشحيم:

• تشغيل جاف أو خشن
• ارتفاع الاحتكاك ودرجة الحرارة
• تآكل متسارع
• ضوضاء
• تلف السطح وتقصير عمر الخدمة

أفضل الممارسات:استخدم مسدس الشحوم المقنن أو وحدة التشحيم الأوتوماتيكية عندما تكون الكمية الثابتة مهمة. "الضخ حتى يخرج الشحوم" ليس إجراءً عالميًا للمكونات الخطية الدقيقة.

التشحيم عن طريق نوع محرك الوحدة الخطية

الوحدات الخطية للكرة اللولبية

أوحدة الكرة اللولبيةيحتوي عادةً على نظامين أساسيين للتشحيم على الأقل: الدليل الخطي والجوز اللولبي الكروي. اعتمادًا على الوحدة، قد يكون لها منافذ منفصلة أو مسار تشحيم مركزي.

يجب أن يظل عمود المسمار نظيفًا لأن الشحوم الموجودة على المسمار المكشوف يمكن أن تحمل الغبار أو الرقائق. وبالتالي فإن الأغطية والأختام والمساحات هي جزء من استراتيجية التشحيم، وليس فقط الملحقات التجميلية.

وحدات خطية لحزام التوقيت

يتم تشغيل حزام التوقيت نفسه عادةً بدون شحم أو زيت. تركز الصيانة الروتينية بشكل أكبر على محامل التوجيه الخطية، وحالة الحزام، ومحاذاة البكرة، وشد الحزام.

أحد أخطاء الصيانة الشائعة هو السماح للشحم من منفذ التوجيه بالانتشار على أسطح الحزام أو البكرة. حافظ على التحكم في منطقة التشحيم وامسح المواد الزائدة.

الوحدات الخطية للجريدة والترس

تتمتع أنظمة الجريدة المسننة والترس بملامسة منزلقة ومتدحرجة عند أسنان التروس وقد تتطلب إمدادًا منتظمًا بالشحوم أو الزيت حسب التصميم. تتعرض الرفوف المفتوحة بشكل خاص للغبار والحطام، لذا فإن وضع مادة تشحيم جديدة على سطح الأسنان المتسخة يمكن أن يخلق معجونًا كاشطًا.

ولذلك ينبغي النظر في النظافة وتسليم مواد التشحيم معا.

وحدات المحرك الخطي

لا يحتوي المحرك الخطي ذو الدفع المباشر على ناقل حركة لولبي أو حزام أو رف للتشحيم، لكن المحور لا يزال يستخدم بشكل طبيعي أدلة خطية أو تقنية تحمل الهواء. لا تزال كتل دليل إعادة التدوير تتطلب التشحيم المحدد لتلك الأدلة.

تؤدي إزالة ناقل الحركة الميكانيكي إلى تقليل عدد نقاط التشحيم؛ لا يجعل المحور بالكامل خاليًا من الصيانة تلقائيًا.

منع التلوث هو جزء من التشحيم

لا يمكن للشحوم الطازجة أن تحمي الدليل إلى أجل غير مسمى إذا كانت الجزيئات الكاشطة تدخل مجرى السباق باستمرار. يمكن للتلوث الصلب أن يؤدي إلى مسافة بادئة للأسطح المتدحرجة ويسرع من التعب، في حين أن الألياف وبقايا العملية اللزجة يمكن أن تلحق الضرر بالأختام والمساحات.

لهذا السبب، فإن خطة صيانة الحركة الخطية الجيدة تتحقق أيضًا من:

• أغطية الدليل والمسمار
• المساحات والأختام النهائية
• منفاخ أو شرائط واقية
• أنظمة الضغط الإيجابي حيث يتم استخدامها
• رقائق الآلات القريبة أو طحن الغبار
• سائل التبريد وسائل الغسيل والمواد الكيميائية المعالجة
• حاملات الكابلات التي قد تسحب التلوث إلى المحور

هل يجب مسح الشحوم القديمة؟

يجب عادةً إزالة الشحوم التي تم دفعها خارج مانع التسرب والتي تجمع الغبار من الأسطح الخارجية التي يمكن الوصول إليها. لا تقم بتفكيك كتلة التوجيه المغلقة أو الصامولة الكروية لمجرد تنظيف الشحوم الداخلية ما لم يسمح إجراء خدمة المكون بذلك على وجه التحديد.

هل يمكن استخدام الهواء المضغوط لتنظيف الوحدة الخطية؟

توخي الحذر. يمكن لطائرة هوائية قوية أن تدفع الرقائق والغبار عبر الأختام وتتعمق في الأدلة أو التجميعات اللولبية. غالبًا ما يكون الاستخراج بالفراغ أو المسح المتحكم فيه أو طريقة التنظيف المحددة من قبل الشركة المصنعة أكثر أمانًا حول مكونات الدرفلة الدقيقة.

ما هي العلامات غير الطبيعية التي يمكن أن تشير إلى مشاكل التشحيم؟

لا تبدأ مشاكل التشحيم دائمًا بأضرار واضحة. قد تشمل الأعراض المبكرة ما يلي:

• زيادة تدريجية في تيار المحرك أو عزم الدوران المؤازر
• كشط جديد أو نقر أو ضوضاء تشغيل خشنة
• ارتفاع درجة حرارة النقل أو التحمل
• مقاومة غير متساوية خلال السكتة الدماغية
• تسرب الشحوم بشكل كبير من الأختام
• الشحوم الداكنة والجافة والملوثة حول المناطق المكشوفة
• التغييرات في التكرار أو نعومة الحركة

هذه الأعراض ليست دليلاً على وجود خطأ في التشحيم. يمكن أن يؤدي المحاذاة غير الصحيحة، أو التحميل المسبق، أو المحامل التالفة، أو الوصلات غير الثابتة، أو مشاكل الحزام، أو سحب الكابل أو التحميل الزائد إلى حدوث سلوك مماثل.

قبل إضافة المزيد من الشحوم، افحص المحور بشكل منتظم.

هل يجب عليك استخدام التشحيم التلقائي؟

يمكن أن يكون التشحيم التلقائي ذا قيمة عندما تعمل الآلة بشكل مستمر، أو تحتوي على العديد من نقاط التشحيم، أو يصعب الوصول إليها، أو تحتاج إلى كميات متسقة للغاية من مواد التشحيم.

يمكن للنظام المركزي أن يقلل من الصيانة المفقودة، ولكنه يقدم متطلبات التصميم الخاصة به: حجم الخط، والقياس، وضغط المضخة، وتوافق مواد التشحيم والتأكيد على أن كل نقطة تتلقى مواد التشحيم فعليًا.

ولذلك ينبغي التعامل مع التشحيم التلقائي كنظام هندسي، وليس كضمان لإمكانية تجاهل التشحيم.

قم ببناء فترة صيانة حول الماكينة الفعلية

يعتمد جدول التشحيم المفيد على التطبيق بدلاً من نسخه من تقويم عام. ابدأ بتوصية الشركة المصنعة للوحدة، ثم قم بتوثيق ظروف التشغيل الفعلية.

قائمة مراجعة عملية للتزييت الخطي للوحدة

قبل إغلاق مهمة الصيانة، تأكد مما يلي:

• تم تحديد نقاط التشحيم الصحيحة.
• يتوافق زيت التشحيم مع مواصفات الوحدة أو المكون.
• لم يتم خلط أنواع الشحوم المختلفة دون تأكيد التوافق.
• كانت المنافذ والأدوات نظيفة قبل إدخال مواد التشحيم.
• تم تطبيق المبلغ الصحيح بدلاً من الفائض غير المنضبط.
• تم نقل العربة حسب الحاجة لتوزيع مواد التشحيم.
• تمت إزالة الشحوم الزائدة والتلوث الخارجي.
• تم الحفاظ على الأحزمة وأجهزة الاستشعار والفرامل والأجزاء الكهربائية خالية من مواد التشحيم.
• تم فحص المحور بحثًا عن مقاومة غير طبيعية وضوضاء وتسرب.
• تم تسجيل تاريخ الصيانة ومواد التشحيم والملاحظات.

هل تحتاج إلى توصية تزييت لوحدة QRXQ الخطية؟قم بتوفير طراز الوحدة ونوع محرك الأقراص واتجاه التثبيت وسرعة التشغيل والدورة اليومية أو مسافة السفر والحمل وبيئة العمل. يجب أن تتوافق فترات التشحيم واختيار الشحوم مع المحور الفعلي وظروف الخدمة بدلاً من اختيارها من جدول عالمي.
