ギアラックリニアモジュール潤滑ガイド

ギアラックの精度、耐荷重、耐用年数を維持するには、適切な潤滑が不可欠です。リニアモジュール。動作中、ラックの歯とピニオンは、負荷がかかると繰り返し滑り、回転します。安定した潤滑膜がないと摩擦が急激に増大し、歯の磨耗、異音、温度上昇、腐食、位置ずれなどの原因となります。

このガイドでは、ラック歯の潤滑、ピニオンの潤滑、グリースの選択、自動潤滑システム、潤滑量、サービス間隔、汚染管理、過剰潤滑のリスクなど、ギアラックリニアモジュールを正しく潤滑する方法について説明します。

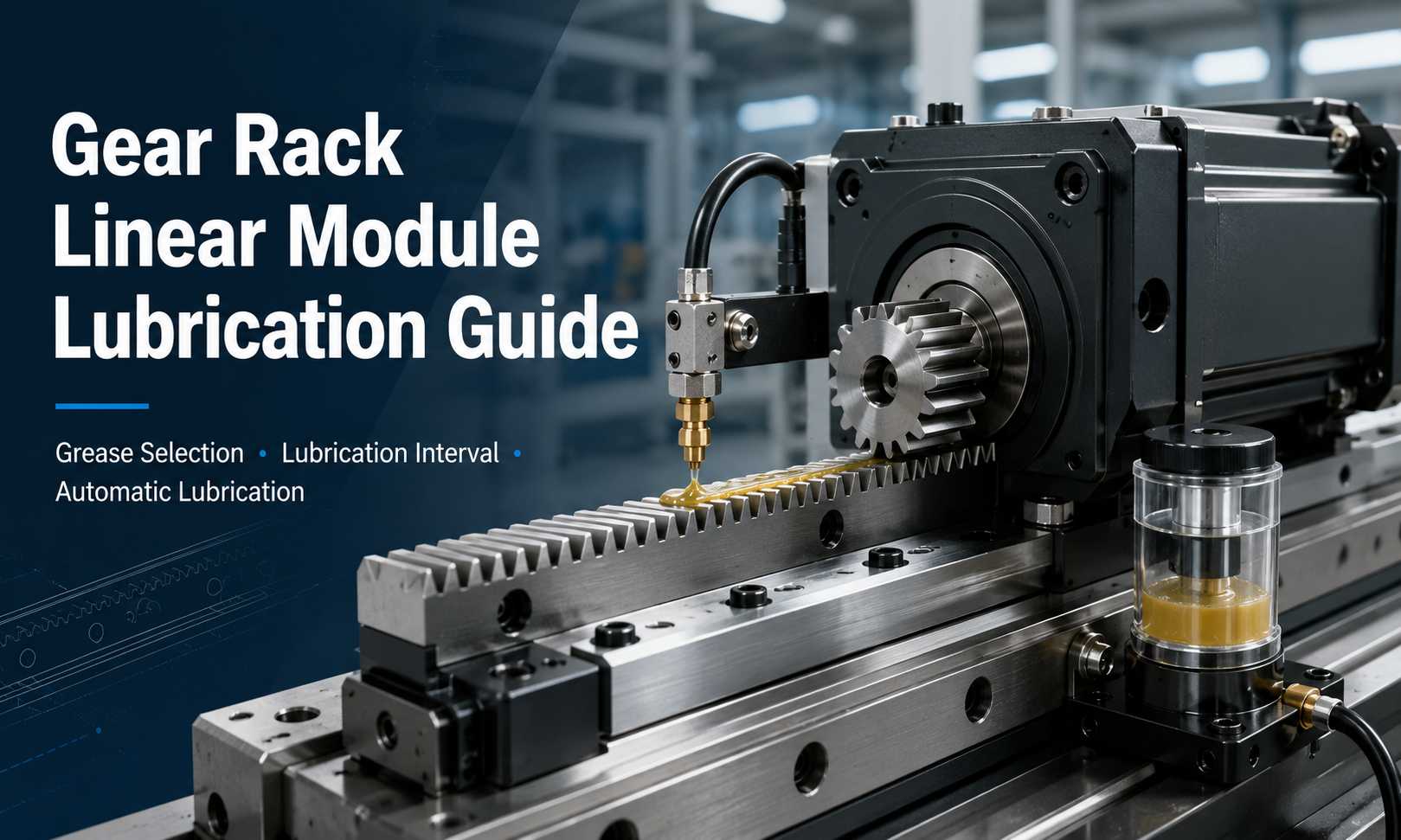

Gear rack linear module with pinion, rack teeth and automatic grease lubrication system — ギアラックリニアモジュール潤滑（ラック歯のグリース塗布、ピニオン潤滑、自動潤滑システムを含む）。

ギアラックリニアモジュールに潤滑が必要な理由

ギアラックリニアモジュールは、ピニオンとストレートラックの噛み合いを通じて、回転モーターの動きを直線運動に変換します。歯面は継続的に力を伝達するため、加減速時や方向転換時に接触圧や滑り摩擦、衝撃荷重を受けます。

適切な潤滑には、いくつかの重要な利点があります。

ラックの歯とピニオンの間の摩擦を軽減します。
歯の表面の磨耗や孔食を制限します。
動作音や振動を低減します。
錆や腐食の防止に役立ちます。
伝達効率が向上します。
安定したバックラッシと位置決め性能を維持します。
ラック、ピニオン、ベアリング、ギアボックスの耐用年数を延ばします。

潤滑剤は、機械的なミスアライメント、過剰なバックラッシュ、またはギアの歯の損傷を修正するものではありません。注油後も異常な摩耗が続く場合は、ラックのアライメント、ピニオンの噛み合い、ギアボックスの状態、ガイドシステムも検査する必要があります。

ラック歯の潤滑

ラック歯面は、ギアラックドライブの主な潤滑点です。グリースは、大きな堆積物として蓄積することなく、作動歯の側面全体に薄く連続した膜を形成する必要があります。

新しい潤滑剤を塗布する前に、ラックにほこり、金属粒子、硬化したグリース、その他の汚れがないか検査してください。糸くずの出ない清潔な布で歯の表面を拭きます。古いグリースを機械的に除去できない場合にのみ、互換性のある洗浄剤を使用してください。新しい潤滑剤を塗布する前に、ラックは乾燥している必要があります。

ラックの有効移動長に沿ってグリースを均等に塗布します。ブラシ、グリースアプリケーター、潤滑ピニオン、または自動塗布ユニットを使用できます。塗布後、ラックとピニオンの接触領域全体にグリースが行き渡るように、キャリッジを全ストロークにわたってゆっくりと数回動かします。

次の位置に特に注意してください。

ロングストロークシステムのラックジョイント。
加減速が頻繁な場所。
粉塵、切粉、湿気の多い部分。
頻繁に停止や後進を行う場所。
垂直軸は潤滑剤が下方に移動する可能性があります。

潤滑剤層は目に見えるままですが、薄いはずです。歯の間に余分なグリースが閉じ込められると、抵抗が増加し、汚染物質が溜まる可能性があります。

ピニオンの潤滑

ピニオンは通常、潤滑されたラックと直接接触して潤滑剤を受け取ります。ただし、ピニオンの歯はラックの個々のセクションよりも多くの噛み合いサイクルを完了するため、ピニオンを個別に検査する必要があります。

ピニオンに研磨された歯面、傷、孔食、エッジの欠け、腐食、不均一な摩耗がないか確認してください。不均一な接触パターンは、不正確なギアのアライメント、不適切なバックラッシュ、または過剰なシャフトのたわみを示している可能性があります。

ピニオンに直接グリースを塗布する場合は、ピニオンをゆっくり回転させ、作動歯面に少量の潤滑剤を塗布してください。過剰なグリースをギアボックス、モーターカップリング、シール、またはセンサー領域に押し込まないようにしてください。

ドライブがギアボックスを使用する場合、ギアボックスの潤滑剤は通常、外部のラックアンドピニオングリースとは別になります。ギアボックスオイルまたはグリースは、ギアボックスメーカーの要件に従って維持する必要があります。ラックに潤滑すると、内部ギアボックスのギアも潤滑されるとは考えないでください。

ラックアンドピニオン駆動用グリースの選び方

ギアラックリニアモジュールに最適なグリースは、適用される荷重、動作速度、温度、環境、取り付け方向、および潤滑方法によって異なります。機器メーカーが推奨する潤滑剤を常に優先してください。

動作状態	推奨される潤滑剤の特性
一般産業用オートメーション	優れた機械的安定性と耐摩耗性能を備えた多目的リチウムベースまたはリチウム複合グリース
重荷重または衝撃荷重	強力な耐荷重性と耐ピッチング性を備えた極圧グリース
高速移動	内部抵抗が低く、分散性に優れた低粘度グリース
高温環境	強い耐酸化性と適度な基油粘度を備えた高温用グリース
湿った環境または湿気の多い環境	信頼性の高い防食性を備えた耐水グリース
粉塵の多い環境	歯の表面に残る粘着性グリース、カバーや定期的なクリーニングと組み合わせて
低温環境	始動抵抗の低い低温グリース

産業用ラックドライブでは、NLGI ちょう度が約 1 または 2 のグリースが一般的に使用されますが、適切なグレードは潤滑システムと動作条件によって異なります。自動潤滑システムには、小さなパイプや計量ユニット内を確実に移動できる、より柔らかいグリースまたは流体グリースが必要な場合があります。

潤滑剤の種類を変更する前に、新しいグリースと既存のグリースが互換性があることを確認してください。相容れない増ちょう剤や基油を混合すると、分離、硬化、軟化、または潤滑性能の低下を引き起こす可能性があります。適合性が不明な場合は、古いグリースを完全に除去してから新しい製品を塗布してください。

手動給油手順

一般的な手動潤滑プロセスは次のようにして完了できます。

機械を停止し、駆動電源を遮断します。
キャリッジを安全なメンテナンス位置に移動します。
ラック、ピニオン、カバーおよびその周囲を点検してください。
歯の表面からほこり、破片、劣化したグリースを取り除きます。
ラックの歯とピニオンに異常な磨耗や損傷がないか確認してください。
ラックの歯に承認済みのグリースを薄く均一に塗布します。
必要に応じてピニオンに少量塗布してください。
モジュールを全ストロークまでゆっくりと動かします。
グリースの分布を検査し、余分な堆積物を取り除きます。
潤滑日、潤滑剤の種類、検査結果を記録します。

軸に電力が供給されている間は、ラック、ピニオン、またはキャリッジに手を近づけないでください。メンテナンス担当者は、トランスミッションシステムにアクセスする前に、機械のロックアウトと安全手順に従う必要があります。

自動潤滑システム

自動潤滑システムは、制御された量の潤滑剤を規定の間隔でラックに供給します。これは、ロングストローク軸、高デューティサイクルシステム、アクセスできない設備、および連続稼働する生産ラインに特に役立ちます。

一般的なラック自動潤滑システムには次のものが含まれます。

グリスまたはオイルの貯留。
電気、空気圧、または機械式ポンプ。
タイマーまたはコントローラー。
計量バルブまたはプログレッシブディストリビュータ。
潤滑パイプと継手。
潤滑ピニオン、ブラシ、またはフェルトのアプリケーター。
低レベルまたは圧力監視装置。

潤滑ピニオンは通常、ラックに対して回転し、歯の表面全体に潤滑剤を分配するように取り付けられます。潤滑ピニオンは駆動ピニオンではないため、軸荷重を伝達すべきではありません。

自動潤滑により手動メンテナンスへの依存は軽減されますが、それでも定期的な検査が必要です。パイプが詰まり、アプリケーターが摩耗し、グリースリザーバーが空になり、計量ユニットが誤った量を供給する可能性があります。自動システムが存在しても、ラックアンドピニオンを検査する必要性がなくなるわけではありません。

正しい給油量

適切な潤滑量は、歯の隙間をグリースで埋めることなく連続的な保護膜を維持するのに十分です。グリースを増やすと必ずしも保護が強化されるわけではありません。

必要な量は以下によって異なります。

ラックモジュールと歯のサイズ。
有効移動長。
負荷荷重と駆動トルク。
動作速度と加速度。
デューティサイクル。
取り付け方向。
周囲温度。
粉塵、水、またはプロセス汚染にさらされる。
手動または自動の潤滑方法。

注油後、ゆっくりとした動作を数回行ってドライブを観察してください。グリースは、アクティブな歯の側面に均一に広がる必要があります。ピニオンの前方に押し出された大きな塊、ラックからのグリースの飛散、またはエンドストップの周囲の大量の蓄積は、通常、過剰な塗布を示します。

推奨される注油間隔

すべてのギアラックリニアモジュールに共通の潤滑間隔はありません。運転時間、移動距離、負荷、速度、環境条件に応じて、正しいスケジュールを設定する必要があります。

動作環境	検査と潤滑のアプローチ
クリーンで軽い操作	定期的に点検し、標準予防保守スケジュールに従って注油してください。
高デューティサイクル生産	間隔を短くするか、自動潤滑システムを使用してください。
重負荷または頻繁な加速	歯の膜と磨耗状態をより頻繁に検査する
ほこり、切り粉、研磨粒子	より頻繁に清掃と再潤滑を行ってください。可能な場合は保護カバーを使用する
湿った、湿気の多い、または腐食性の環境	耐食性潤滑剤を使用し、錆がないか頻繁に検査してください。
長期間の非アクティブ状態	再起動する前に保護グリースの膜を検査して更新してください

新しいモジュールの場合、初期稼働期間中にラックとピニオンをより頻繁に検査する必要があります。これは、潤滑剤が正しく分配されていること、およびギアの接触パターンが正常であることを確認するのに役立ちます。

計画された保守間隔にまだ達していない場合でも、グリース膜が乾燥、汚染、変色、または不均一になった場合にも潤滑を実行する必要があります。

汚染防止

グリースは自然にほこり、切りくず、その他の粒子を引き寄せます。これらの汚染物質がギアの接触領域に入ると、研磨剤として作用し、歯の摩耗が促進される可能性があります。

汚染は次の対策によって軽減できます。

ジャバラ、カバー、ブラシ、または保護ガードを取り付けます。
切粉や溶接スパッタをラックに近づけないでください。
新しい潤滑剤を塗布する前に、ラックを清掃してください。
清潔なブラシ、グリースガン、塗布装置を使用してください。
使用しないときは、潤滑剤容器を密封してください。
目に見える粒子や水分を含むグリースは使用しないでください。
ラックの接合部と、破片が蓄積する可能性のある端の領域を検査します。
汚染物質をギアの噛み合い領域の奥まで押し込む可能性がある圧縮空気の使用は避けてください。

汚染がひどい環境では、オープンラックアンドピニオンドライブに追加のシールドや潤滑装置の再設計が必要になる場合があります。単にグリースの量を増やすだけでは、汚染防止の効果的な代替手段にはなりません。

過剰潤滑のリスク

過剰な潤滑は、いくつかの問題を引き起こす可能性があります。

動作抵抗とモーター負荷が増加します。
動作温度が高くなります。
センサー、ケーブル、ワークにグリースが飛散する。
ほこりや研磨粒子の蓄積。
歯溝の詰まりと歯車のかみ合いの不均一。
シールまたはカバーの損傷。
機械的摩耗が修正されたという誤った印象。

過剰なグリースが塗布されている場合は、モジュールを停止し、清潔で糸くずの出ない布または適切な工具を使用して余分なグリースを取り除きます。歯の表面を傷つける可能性がある鋭利なものは使用しないでください。

リニアガイドおよびベアリングの潤滑

多くのギアラックリニアモジュールには、プロファイルリニアガイド、ガイドブロック、サポートベアリング、ギアボックスも含まれています。これらのコンポーネントには、異なる潤滑剤と整備間隔が必要になる場合があります。

ラックグリースは、すべてのコンポーネントに自動的に使用されるべきではありません。指定されたグリースポートからガイドブロックに注油し、ギアボックスとベアリングをそれぞれの仕様に従ってメンテナンスします。互換性を確認せずに潤滑回路を混合すると、シールの破損や潤滑不良の原因となります。

潤滑に注意が必要な兆候

次のような症状が現れた場合は、潤滑状態を点検してください。

ギアノイズが大きくなる。
歯の表面が乾燥しているか磨かれている。
グリースの変色、硬化、汚れ。
モーター電流または駆動抵抗が大きい。
異常な温度上昇。
目に見える錆や腐食。
ラックまたはピニオンの偏摩耗。
位置再現性が低下します。
反動が大きくなる。

これらの症状は、アライメント不良、不適切なプリロード、ベアリングの損傷、ギアボックスの磨耗、不適切なバックラッシュによって生じる場合もあります。したがって、潤滑は完全な機械的検査と組み合わせる必要があります。

予防潤滑チェックリスト

潤滑剤がモジュールの仕様と一致していることを確認してください。
手動または自動システムのグリースレベルを確認してください。
ラックの歯とピニオンの接触パターンを検査します。
汚れたグリースや劣化したグリースを取り除きます。
必要な量だけ塗布してください。
自動給油パイプが詰まっていないか確認してください。
ブラシ、フェルトパッド、潤滑ピニオンの摩耗を確認してください。
カバーとガードに損傷がないか点検します。
軸をゆっくりと動かし、スムーズに動くことを確認します。
メンテナンス日と動作状況を記録します。

よくある質問

ギアラックリニアモジュールにはどのようなグリースを使用する必要がありますか?

一般的には、耐摩耗性、耐荷重性、接着性に優れた高品質の工業用グリースが使用されます。正しい増粘剤、基油粘度、粘稠度は、負荷、速度、温度、環境、モジュールメーカーの要件に従って選択する必要があります。

グリスの代わりにオイルを使用できますか?

オイル潤滑は、特定の高速システムまたは集中潤滑装置に適している場合があります。ただし、オープンラックからはオイルが排出されやすく、継続的または頻繁な供給が必要になる場合があります。ラックシステムは、使用前にオイル潤滑用に設計する必要があります。

ギアラックにはどれくらいの頻度で注油する必要がありますか?

間隔は、運転時間、移動距離、負荷、速度、汚れによって異なります。ラックを定期的に検査し、負荷のかかるアプリケーション、高速アプリケーション、ほこりの多いアプリケーション、湿ったアプリケーション、または連続稼働アプリケーションの場合は間隔を短くしてください。

ラック全体にグリースを塗ったほうがよいでしょうか?

手術ストロークに沿ったアクティブな歯の表面には、薄く連続した膜がなければなりません。グリースを大量に堆積させる必要はありませんが、抵抗が増加したり、汚染物質が溜まったりする可能性があります。

自動潤滑システムにより手動検査は不要になりますか?

いいえ。リザーバー、ポンプ、パイプ、計量ユニット、アプリケーターは引き続きチェックする必要があります。ラックとピニオンも、グリースの適切な分配、汚染、異常な摩耗がないか検査する必要があります。

結論

信頼性の高いギアラックリニアモジュールの潤滑は、定期的にグリースを追加する以上のものに依存します。ラックを清掃し、適切な潤滑剤を選択し、塗布量を管理し、サービス間隔は実際の動作環境を反映する必要があります。

薄く連続した潤滑膜と定期的なラック、ピニオン、ガイド、ギアボックスの検査を組み合わせることで、スムーズな動き、安定した位置決め精度、および長い伝動寿命を維持することができます。要求の厳しいロングストロークまたは連続使用用途の場合、正しく設計された自動潤滑システムにより、一貫性が向上し、メンテナンスのリスクが軽減されます。
