다음 중에서 선택볼 스크류 선형 모듈그리고벨트 구동 선형 모듈자동화된 선형 모션 시스템을 설계할 때 가장 중요한 결정 중 하나입니다. 두 가지 유형 모두 모터 회전을 제어된 선형 운동으로 변환하지만 위치 정확도, 이동 속도, 스트로크 길이, 부하 용량, 강성, 유지 관리, 비용 및 환경 적합성 측면에서 크게 다른 성능을 제공합니다.
볼 스크류 구동 선형 모듈은 일반적으로 애플리케이션이 높은 위치 정확도, 강한 축 강성, 안정적인 저속 모션 및 정밀한 반복성을 요구하는 경우 선호됩니다. 벨트 구동 선형 모듈은 일반적으로 매우 높은 위치 정밀도가 필요하지 않은 고속 이동, 긴 이동 거리, 짧은 사이클 시간 및 비용에 민감한 자동화에 더 적합합니다.
그러나 정확성이나 속도만 비교해서는 올바른 선택을 할 수 없습니다. 엔지니어는 페이로드, 스트로크, 가속도, 듀티 사이클, 장착 방향, 환경 조건, 서비스 수명, 제어 방법 및 총 시스템 비용을 포함한 전체 모션 요구 사항을 평가해야 합니다.
이 가이드에서는 자세한 내용을 제공합니다.볼 스크류 대 벨트 구동 선형 모듈기계 제작자, 자동화 엔지니어, 장비 제조업체 및 구매 팀이 가장 적합한 선형 모션 솔루션을 선택하는 데 도움이 되도록 비교합니다.
볼 스크류 선형 모듈이란 무엇입니까?
에이볼 스크류 선형 모듈정밀 볼 스크류 및 볼 너트 어셈블리를 사용하여 서보 모터 또는 스테퍼 모터의 회전 운동을 선형 운동으로 변환합니다. 재순환 강철 볼이 나사 샤프트와 너트 사이를 굴러가면서 미끄럼 마찰을 줄이고 전달 효율을 향상시킵니다.
모터는 일반적으로 유연한 커플링이나 통합 구동 구조를 통해 볼 스크류에 연결됩니다. 나사가 회전하면 볼 너트가 나사 축을 따라 이동합니다. 선형 모듈의 캐리지는 너트에 연결되고 하나 이상의 선형 가이드 레일에 의해 지지됩니다.
이 구조는 정확한 위치 지정, 우수한 반복성, 강력한 추력 전달 및 높은 기계적 강성을 제공합니다.볼 스크류 모듈정밀 조립, 반도체 장비, 공작 기계, 디스펜스 시스템, 검사 장비, 레이저 가공, 실험실 자동화 및 제어되고 반복 가능한 모션이 필요한 기타 응용 분야에 널리 사용됩니다.
볼스크류 리니어 모듈의 주요 특징
- 높은 위치 정확도 및 반복성
- 좋은 축 강성
- 저속 및 중속에서 안정적인 움직임
- 높은 전송 효율
- 수직 및 수평 모션에 적합
- 강력한 추력 능력
- 백래시를 줄이기 위해 예압 사용 가능
- 정밀 서보 제어에 적합
벨트 구동 선형 모듈이란 무엇입니까?
에이벨트 구동 선형 모듈타이밍 벨트, 구동 풀리, 피동 풀리 및 캐리지 연결 블록을 사용하여 모터 회전을 선형 운동으로 변환합니다. 모터가 구동 풀리를 회전시켜 타이밍 벨트가 풀리 주위를 움직이게 합니다. 캐리지는 벨트에 연결되어 가이드 시스템을 따라 이동합니다.
벨트 전동에는 긴 회전 나사 샤프트가 필요하지 않기 때문에 벨트 구동 모듈은 긴 스트로크에서 높은 이동 속도를 달성할 수 있습니다. 구조가 상대적으로 간단하고 가벼우며 경제적이어서 자재 취급, 포장, 픽 앤 플레이스 시스템, 분류 장비, 물류 자동화, 롱 스트로크 갠트리 시스템에 적합합니다.
타이밍 벨트 톱니는 풀리 톱니와 맞물려 정상 작동 중에 미끄러짐을 줄입니다. 그러나 벨트는 탄성 전달 구성 요소로 남아 있습니다. 벨트 늘어짐, 장력 변화, 하중 변화 및 장기간의 마모는 위치 결정 성능에 영향을 미칠 수 있습니다.
벨트 구동 선형 모듈의 주요 특징
- 고속 이동 속도
- 높은 가속 성능
- 긴 스트로크에 적합
- 상대적으로 낮은 이동 질량
- 간단한 기계적 구조
- 많은 응용 분야에서 초기 비용 절감
- 신속한 지점 간 전송에 적합
- 다축 자동화 시스템에 쉽게 통합

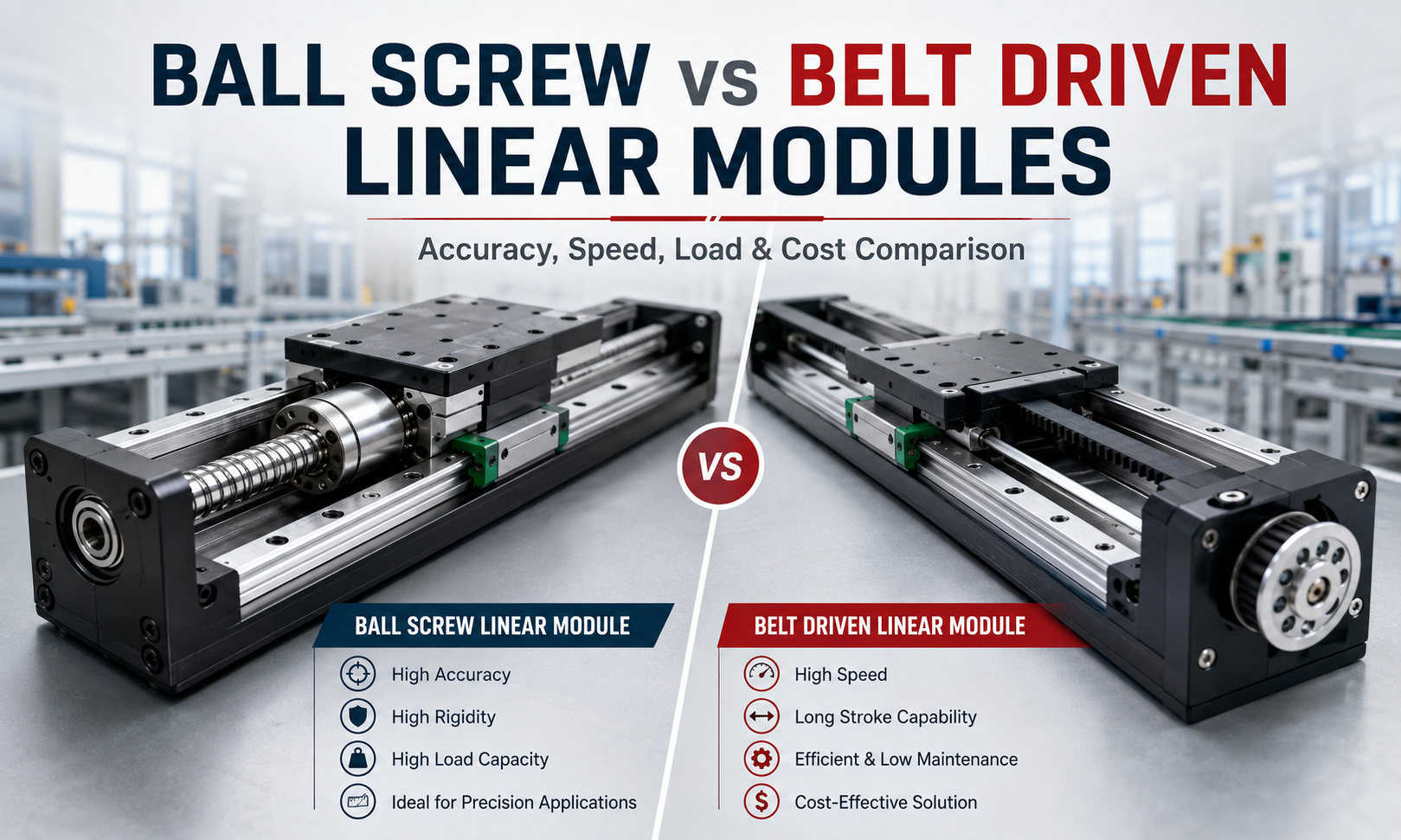

볼 스크류와 벨트 구동 선형 모듈 비교: 빠른 비교
| 비교 요인 | 볼 스크류 선형 모듈 | 벨트 구동 선형 모듈 |
|---|---|---|
| 포지셔닝 정확도 | 일반적으로 더 높음 | 보통, 벨트 장력 및 제어에 따라 다름 |
| 반복성 | 정밀 위치 결정에 탁월 | 일반 전송 애플리케이션에 적합 |
| 이동 속도 | 보통에서 높음 | 일반적으로 더 높음 |
| 가속 | 나사 관성과 임계 속도에 의해 제한됨 | 빠른 가속에 적합 |
| 스트로크 길이 | 짧고 중간 스트로크에 더 적합 | 긴 스트로크에 더 적합 |
| 축 강성 | 높은 | 벨트 탄력성으로 인해 낮아짐 |
| 추력 용량 | 일반적으로 더 높음 | 경하중 및 중하중에 적합 |
| 백래시 제어 | 예압으로 최소화 가능 | 벨트 장력과 탄력성에 영향을 받음 |
| 소음 | 고속에서 나사 및 베어링 소음이 발생할 수 있음 | 정상 작동 중에는 일반적으로 조용함 |
| 유지 | 윤활 및 나사 검사가 필요합니다. | 벨트 장력 및 마모 검사가 필요합니다. |
| 초기비용 | 일반적으로 더 높음 | 보통 더 낮음 |
| 일반적인 응용 분야 | 정밀 위치 지정 및 가공 | 고속 운송 및 긴 스트로크 핸들링 |
정확도 비교
정확도는 일반적으로 작업에서 가장 먼저 고려되는 요소입니다.볼 스크류와 벨트 드라이브 비교. 대부분의 정밀 자동화 응용 분야에서 볼 스크류선형 모듈벨트 구동 시스템보다 더 나은 위치 정확도를 제공합니다.
정밀하게 연마되거나 정확하게 제조된 볼 스크류에는 각 스크류 회전에 대해 너트가 이동하는 거리를 제어하는 정의된 리드가 있습니다. 서보 제어, 인코더, 적절한 선형 가이드 및 적절한 예압과 결합하면 시스템이 안정적이고 반복 가능한 위치 지정을 달성할 수 있습니다.
벨트 구동 시스템은 특히 일반적인 픽 앤 플레이스 및 자재 이송 작업에서 안정적인 위치 지정을 제공할 수도 있습니다. 그러나 타이밍 벨트의 탄력성은 성능에 영향을 미칩니다. 하중이 가해졌을 때, 가속 중 또는 장기간 작동 후에 벨트가 약간 늘어날 수 있습니다. 온도 변화, 벨트 장력, 풀리 품질 및 설치 정렬도 위치 일관성에 영향을 미칠 수 있습니다.
포지셔닝 정확도
위치 정확도는 캐리지가 명령된 위치에 얼마나 가깝게 도달하는지를 나타냅니다. 볼 스크류 모듈은 스크류 리드 정확도가 기계적으로 정의되고 드라이브 시스템의 축 강성이 더 높기 때문에 일반적으로 더 나은 성능을 발휘합니다.
벨트 구동 모듈은 안정된 조건에서 지속적으로 명령된 위치에 도달할 수 있지만, 하중, 가속도, 벨트 장력 또는 이동 방향이 변경되면 절대 위치가 달라질 수 있습니다.
반복성
반복성은 동일한 위치로 반복적으로 복귀하는 선형 모듈의 능력을 나타냅니다. 적절하게 선택된 벨트 모듈은 포장, 적재, 분류 및 운송 작업에 대한 우수한 반복성을 제공할 수 있습니다.
정밀 디스펜싱, 전자 조립, 광학 검사, 레이저 포커싱 또는 부품 정렬과 같은 응용 분야의 경우 일반적으로 사전 로드된 볼 스크류 모듈이 더 안전한 선택입니다.
백래시 및 탄성변형
예압, 더블너트 구조, 정밀한 제작, 적절한 베어링 지지를 통해 볼스크류 백래시를 줄일 수 있습니다. 벨트 구동 시스템에는 나사 너트 백래시가 없지만 탄성 변형 및 장력 관련 위치 변화가 발생합니다.
따라서 벨트 드라이브는 자동으로 백래시가 없는 것으로 간주되어서는 안 됩니다. 더 유용한 질문은 전체 시스템이 실제 페이로드 및 가속 조건에서 필요한 위치 결정 성능을 유지할 수 있는지 여부입니다.
속도 비교
높은 이동 속도가 주요 요구 사항인 경우 일반적으로 벨트 구동 선형 모듈이 유리합니다. 벨트와 풀리 구조는 길고 무거운 나사축을 회전시키지 않고도 신속한 캐리지 이동을 지원합니다.
볼 스크류는 전체 길이를 따라 회전합니다. 나사가 길어지거나 회전 속도가 빨라지면 진동, 편향, 열 발생 및 임계 속도 제한이 점점 더 중요해집니다. 이러한 요소는 긴 스트로크 볼 스크류 시스템의 실제 속도를 제한할 수 있습니다.
따라서 벨트 구동 모듈은 고속 운송, 포장, 분류, 팔레타이징, 적재 및 장거리 픽 앤 플레이스 작업에 일반적으로 선택됩니다.
가속도 및 사이클 시간
벨트 구동 모듈은 변속기가 긴 볼 스크류보다 회전 관성이 낮기 때문에 빠른 가속을 지원하는 경우가 많습니다. 이는 반복적인 지점 간 이동이 포함된 응용 분야에서 사이클 시간을 줄이는 데 도움이 됩니다.
볼 스크류 모듈은 특히 짧은 스트로크와 중간 스트로크에서 빠른 움직임을 제공할 수 있습니다. 그러나 지나치게 큰 나사 직경이나 리드를 선택하면 회전 관성과 모터 요구 사항이 증가할 수 있습니다.
빠른 속도가 항상 더 높은 생산성을 의미하는 것은 아닙니다.
선형 모듈의 최대 정격 속도가 유일한 선택 기준이 되어서는 안 됩니다. 생산성은 가속, 감속, 정착 시간, 위치 안정성, 페이로드, 스트로크 및 듀티 사이클에 따라 달라집니다.
벨트 모듈은 더 빠르게 이동할 수 있지만 정지 후 시스템이 진동하는 경우 추가 정착 시간이 필요할 수 있습니다. 볼스크류 모듈은 정밀 공정에서 최대 속도는 낮지만 진동이 적어 목표 위치에 도달할 수 있습니다.
스트로크 길이 비교
스트로크 길이는 볼 스크류와 벨트 구동 선형 모듈 간의 또 다른 주요 차이점입니다. 볼 스크류 시스템은 일반적으로 단거리 및 중간 이동 거리에 더 실용적인 반면, 벨트 구동 시스템은 긴 스트로크에 더 적합합니다.
볼 스크류가 길어질수록 스크류 샤프트는 굽힘, 진동, 열팽창 및 임계 속도에 더욱 민감해집니다. 더 큰 나사 직경이나 추가 지지 구조가 필요할 수 있으며 이로 인해 비용, 무게 및 드라이브 관성이 증가할 수 있습니다.
타이밍 벨트는 동일한 회전 샤프트 제한 없이 훨씬 더 긴 모듈 길이에 걸쳐 동작을 전달할 수 있습니다. 이로 인해 벨트 구동 선형 모듈은 긴 생산 라인, 대형 갠트리 시스템, 창고 자동화, 팔레트 운송 및 다중 스테이션 처리에 적합합니다.
매우 긴 스트로크의 경우, 특히 높은 부하 용량, 연속 작동 또는 매우 높은 동적 성능이 필요한 경우 랙 앤 피니언 또는 선형 모터 시스템을 고려할 수도 있습니다.
부하용량과 추력 비교
선형 모듈의 정격 하중은 구동 방법 이상의 것에 따라 달라집니다. 리니어 가이드 크기, 캐리지 길이, 프로파일 강성, 베어링 배열, 장착 방향, 속도, 가속도 및 하중 위치는 모두 실제 허용 하중에 영향을 미칩니다.
그러나 비슷한 크기의 시스템을 비교할 때 볼 스크류 모듈은 일반적으로 더 강한 축 추력과 더 큰 드라이브 강성을 제공합니다. 따라서 프레싱, 가공 피드, 수직 리프팅, 제어된 삽입, 클램핑 및 기타 힘 집약적인 작업에 일반적으로 사용됩니다.
벨트 구동 모듈은 일반적으로 경량 및 중간 하중 전달에 더 적합합니다. 무거운 탑재량은 여전히 벨트 시스템으로 이동할 수 있지만 더 넓거나 더 강한 벨트, 더 큰 풀리, 더 강력한 모터 및 더 낮은 가속도가 필요할 수 있습니다.
페이로드는 추력과 동일하지 않습니다
탑재량은 캐리지가 운반하는 질량을 나타냅니다. 추력은 가속, 들어올리기, 밀기, 당기기 또는 외부 프로세스 힘에 저항하는 데 필요한 선형 힘을 나타냅니다.
수평 벨트 구동 모듈은 적당한 가속도에서 상대적으로 무거운 탑재량을 운반할 수 있지만 강한 연속 미는 힘이 필요한 작업에는 적합하지 않을 수 있습니다. 볼 스크류 모듈은 일반적으로 축방향 힘이 주요 요구 사항인 응용 분야에 더 적합합니다.
모멘트 부하 용량
피치, 요, 롤 모멘트는 볼 스크류나 타이밍 벨트가 아닌 리니어 가이드 시스템에 의해 주로 지원됩니다. 엔지니어는 무게 중심, 캔틸레버 거리, 캐리지 간격, 가이드 레일 크기 및 장착 방향을 평가해야 합니다.
페이로드가 캐리지에 과도한 모멘트 하중을 생성하는 경우 적합한 구동 시스템을 갖춘 모듈이 조기에 고장날 수 있습니다.
강성과 운동 안정성
볼 스크류 모듈은 일반적으로 하중이 스크류, 볼 너트, 지지 베어링 및 견고한 기계적 연결을 통해 전달되기 때문에 더 높은 축 강성을 제공합니다. 이는 프로세스 힘이 변할 때 캐리지가 변위에 저항하는 데 도움이 됩니다.
타이밍 벨트에는 고유의 탄력성이 있습니다. 시스템이 가속, 감속, 방향을 바꾸거나 외부 힘을 받으면 벨트가 약간 늘어날 수 있습니다. 이로 인해 진동, 오버슈트 또는 추가 정착 시간이 발생할 수 있습니다.
절단, 드릴링, 정밀 분배, 프레싱, 스캐닝 또는 검사 공정의 경우 볼 스크류 모듈의 강성이 높을수록 동작 안정성과 공정 일관성이 향상될 수 있습니다.
캐리지가 특정 위치로 이동하여 제품을 내리거나 회수한 후 다시 이동하는 단순 이송 작업의 경우 벨트 시스템의 탄성이 실질적인 문제를 일으키지 않을 수 있습니다.
수직 설치 비교
볼 스크류와 벨트 구동 선형 모듈은 모두 수직으로 설치할 수 있지만 설계 요구 사항은 다릅니다.
볼 스크류 시스템은 높은 추력, 우수한 강성 및 제어된 위치 지정을 제공하기 때문에 수직 축에 일반적으로 선택됩니다. 그러나 대부분의 표준 볼 스크류는 완전 자동 잠금 기능이 없습니다. 전력 손실 중에 부하가 떨어지는 것을 방지하려면 브레이크 모터, 평형추, 안전 장치 또는 기계적 잠금 메커니즘이 여전히 필요할 수 있습니다.
벨트 구동 수직 축은 빠른 속도와 긴 이동 거리를 제공할 수 있지만 벨트 강도, 톱니 맞물림, 장력, 모터 브레이크 용량 및 비상 유지 요구 사항을 신중하게 평가해야 합니다. 독립적인 안전 장치가 설치되지 않은 경우 수직 축의 벨트 고장으로 인해 캐리지가 떨어질 수 있습니다.
안전이 중요한 수직 적용 분야의 경우 완전한 추락 방지 전략과 함께 구동 방법을 선택해야 합니다.
소음 및 진동 비교
벨트 구동 선형 모듈은 고속 이동 중에 볼 스크류 시스템보다 조용한 경우가 많습니다. 타이밍 벨트는 풀리 정렬과 벨트 장력이 정확할 때 부드러운 동작을 생성합니다.
볼 스크류 모듈은 볼 재순환, 지지 베어링, 커플링 및 스크류 회전으로 인해 소음을 발생시킬 수 있습니다. 윤활 부족, 정렬 불량, 베어링 마모 또는 나사 표면 손상으로 인해 높은 회전 속도에서 소음이 증가할 수 있습니다.
그러나 벨트 장력이 잘못되면 진동, 공진, 톱니 맞물림 소음 또는 풀리 마모가 발생할 수도 있습니다. 소음 성능은 제품 품질, 설치, 작동 속도, 유지 관리 및 구조적 공진에 따라 달라집니다.
유지보수 요구사항
볼 스크류 모듈 유지 관리
볼 스크류 선형 모듈은 볼 스크류 및 선형 가이드 시스템에 정기적인 윤활이 필요합니다. 나사 궤도, 너트, 베어링 및 가이드 블록에 오염 물질이 유입되지 않도록 해야 합니다.
- 예정된 간격으로 윤활 상태를 점검하십시오.
- 나사에 먼지, 부식 또는 손상이 있는지 검사하십시오.
- 지지 베어링 및 커플링 상태 확인
- 장착 볼트 및 모터 연결 확인
- 백래시, 소음, 온도 및 위치 정확도 모니터링
벨트 구동 모듈 유지 관리
벨트 구동 모듈은 타이밍 벨트 자체에 윤활유가 필요하지 않지만 선형 가이드에는 여전히 그리스가 필요할 수 있습니다. 벨트 상태와 장력을 정기적으로 검사해야 합니다.
- 벨트에 균열, 마모, 톱니 누락 또는 가장자리 손상이 있는지 검사하십시오.
- 벨트 장력을 확인하세요
- 구동 및 종동 풀리 검사
- 풀리 정렬 및 베어링 상태 확인
- 포지셔닝 드리프트, 이상소음, 진동 등을 모니터링
두 디자인 모두 유지 관리가 필요하지 않습니다. 올바른 유지 관리 일정은 이동 거리, 작동 속도, 부하, 오염, 온도, 듀티 사이클 및 제조업체 권장 사항에 따라 다릅니다.
서비스 수명 비교
볼 스크류 모듈의 수명은 동적 하중, 축력, 속도, 윤활, 오염, 정렬, 예압 및 작동 부하에 의해 영향을 받습니다. 올바른 크기로 관리되는 볼 스크류는 길고 예측 가능한 서비스 수명을 제공할 수 있습니다.
벨트 구동 모듈의 서비스 수명은 벨트 재질, 벨트 장력, 풀리 직경, 톱니 맞물림, 가속도, 하중, 온도 및 작동 환경에 따라 크게 달라집니다. 타이밍 벨트는 마모 부품이므로 정기적인 교체가 필요할 수 있습니다.
저비용 모듈이 항상 수명 비용이 더 낮은 것은 아닙니다. 엔지니어는 시스템을 비교할 때 교체 부품, 생산 중단 시간, 유지 관리 인력, 윤활, 검사 빈도 및 예상 작동 수명을 포함해야 합니다.
비용 비교
벨트 구동 선형 모듈은 일반적으로 변속기 구조가 더 단순하고 정밀 볼 나사 및 볼 너트 조립이 필요하지 않기 때문에 초기 비용이 더 낮습니다. 긴 스트로크 시스템의 경우 비용 이점이 더욱 커질 수 있습니다.
볼 스크류 모듈은 일반적으로 구매 가격이 더 높으며, 특히 애플리케이션에 정밀 스크류, 예압, 고급 지지 베어링, 보호 커버 또는 고정밀 조립이 필요한 경우 더욱 그렇습니다.
그러나 구매 가격은 전체 비용의 일부일뿐입니다. 강성이나 정확성이 부족하여 제품 결함, 느린 정착, 반복 교정 또는 빈번한 벨트 교체가 발생하는 경우 저가형 벨트 모듈의 가격이 높아질 수 있습니다.
마찬가지로 간단한 운송 작업에 고정밀 볼 스크류 모듈을 사용하면 측정 가능한 생산 이점을 얻지 못한 채 장비 비용이 증가할 수 있습니다.
총 소유 비용에는 다음이 포함되어야 합니다.
- 초기 모듈 구매 가격
- 모터 및 드라이브 요구 사항
- 설치 및 시운전 시간
- 윤활 및 유지보수 노동
- 벨트, 나사, 베어링 또는 커플링 교체 비용
- 생산 중단 시간
- 에너지 소비
- 제품 품질 및 거부 위험
- 예상 서비스 수명
환경 적합성
먼지와 오염
볼 스크류는 먼지가 볼 순환 경로로 들어가 궤도를 손상시킬 수 있기 때문에 연마 입자와 오염에 민감합니다. 보호 커버, 씰, 벨로우즈 또는 완전히 밀폐된 모듈 구조가 필요할 수 있습니다.
타이밍 벨트는 먼지, 칩, 오일 및 화학물질 노출로 인해 손상될 수도 있습니다. 벨트와 풀리 사이에 입자가 끼면 톱니가 손상되거나 결합 품질이 저하될 수 있습니다.
클린룸 애플리케이션
두 드라이브 유형 모두 클린룸용으로 설계할 수 있지만 모듈은 적절한 윤활, 밀봉 재료, 저입자 구성 요소 및 오염 제어 기능을 사용하여 특별히 구성해야 합니다.
표준 산업용 모듈은 반도체, 제약, 의료 또는 기타 청정 생산 환경에 자동으로 적합하다고 가정해서는 안 됩니다.
고온 및 화학물질 노출
고온은 윤활유 점도, 나사 팽창, 벨트 장력, 벨트 재료 강도, 씰, 베어링 및 위치 정확도에 영향을 미칠 수 있습니다. 모듈이 세척제, 용제, 오일 또는 부식성 물질에 노출된 경우에도 화학적 호환성을 확인해야 합니다.
제어 시스템의 차이점
볼 스크류와 벨트 구동 선형 모듈은 모두 서보 모터 또는 스테퍼 모터로 제어할 수 있습니다. 제어 아키텍처에는 모터 인코더, 외부 선형 인코더, 제한 센서, 홈 센서 및모션 컨트롤러.
볼 스크류 모듈은 기계적 강성이 높기 때문에 정밀한 위치 조정을 위해 조정하기가 더 쉽습니다. 벨트 구동 시스템에서는 진동을 방지하기 위해 가속, 감속, 서보 게인, 저크 및 정착 시간을 신중하게 조정해야 할 수 있습니다.
고정밀 벨트 구동 애플리케이션의 경우 외부 선형 인코더는 모터 회전에만 의존하는 대신 실제 캐리지 위치를 측정할 수 있습니다. 이는 비용과 제어 복잡성을 증가시키기는 하지만 폐쇄 루프 포지셔닝 성능을 향상시킬 수 있습니다.
응용 프로그램의 차이점
볼 스크류 선형 모듈에 더 적합한 애플리케이션
- 정밀 토출 및 접착제 도포
- 전자 부품 조립
- 반도체 공정 장비
- 비전 검사 및 측정 시스템
- 레이저 절단, 조각 및 포커싱
- CNC 기계 공급
- 정밀 드릴링 및 태핑
- 실험실 및 의료 자동화
- 삽입 및 압입 공정 제어
- 높은 강성을 요구하는 수직 리프팅
벨트 구동 선형 모듈에 더 적합한 애플리케이션
- 고속 픽 앤 플레이스 시스템
- 포장 기계
- 분류 및 유통 장비
- 물질 이송 시스템
- 창고 및 물류 자동화
- 롱스트로크갠트리 로봇
- 팔레트 핸들링 시스템
- 장비 적재 및 하역
- 라벨링 및 인쇄 기계
- 다중 스테이션 생산 라인 이전
볼 스크류와 벨트 구동 선형 모듈 중에서 선택하는 방법
다음과 같은 경우에 볼 스크류 선형 모듈을 선택하십시오:
- 높은 위치 정확도가 필요합니다
- 반복성은 제품 품질에 직접적인 영향을 미칩니다.
- 시스템은 외부 프로세스 힘에 저항해야 합니다.
- 높은 축 추력이 필요합니다
- 응용 분야에는 정밀한 저속 이동이 포함됩니다.
- 모듈은 제어된 수직 리프팅에 사용됩니다.
- 스트로크 길이는 짧거나 중간 정도입니다.
- 정착 시간을 최소화해야 함
- 최고속도보다 기계적 강성이 더 중요
다음과 같은 경우 벨트 구동 선형 모듈을 선택하십시오.
- 높은 이동 속도가 주요 요구 사항입니다.
- 시스템에는 긴 스트로크가 필요합니다.
- 짧은 지점 간 사이클 시간이 중요합니다.
- 페이로드는 가볍거나 보통입니다.
- 위치 정확도 요구 사항은 그다지 엄격하지 않습니다.
- 응용 프로그램은 주로 전송 또는 환승을 수행합니다.
- 초기 비용 절감이 중요
- 기계에는 경량 이동 시스템이 필요합니다.
- 모듈은 긴 갠트리 또는 데카르트 시스템에 통합됩니다.
선택 전 확인해야 할 중요한 매개변수
두 가지 유형의 선형 모듈을 구매하기 전에 전체 애플리케이션 사양을 준비하십시오. 모델 크기나 최대 페이로드만 기준으로 선택하면 성능이 저하되거나 조기 실패가 발생할 수 있습니다.
- 유효 스트로크:필요한 작업 이동 거리를 확인하고 가속, 감속 및 안전 제한을 위해 공간을 확보하십시오.
- 유효 탑재량:툴링, 공작물, 케이블, 센서, 브래킷 및 이동 액세서리를 포함합니다.
- 장착 방향:수평, 수직, 벽면 장착, 역전 또는 경사 설치를 지정하십시오.
- 필요한 속도:최대 속도보다는 정상 작동 속도를 정의하십시오.
- 가속:높은 가속도는 정속 이동보다 더 큰 힘을 생성할 수 있습니다.
- 위치 정확도:절대 정확도, 반복성 및 분해능을 구별합니다.
- 외력:누르기, 절단, 삽입, 마찰 및 공정 저항을 포함합니다.
- 듀티 사이클:운행시간, 분당주기, 이동거리, 휴식시간을 확인하세요.
- 순간 하중:무게 중심 오프셋과 캔틸레버 거리를 계산합니다.
- 환경:먼지, 기름, 습도, 클린룸, 온도, 화학 물질 및 세척 요구 사항을 식별합니다.
- 서비스 수명:예상 작동 수명과 허용 가능한 유지 관리 간격을 정의합니다.
- 안전 요구 사항:브레이크, 리미트 스위치, 커버, 비상 정지 및 수직 추락 방지 장치가 포함됩니다.
일반적인 선택 실수
최대 속도로만 선택
최대 속도가 높은 모듈은 느린 가속, 긴 정착 시간 또는 빈번한 유지 관리가 필요한 경우 최상의 사이클 시간을 제공하지 못할 수 있습니다.
로드 오프셋 무시
캐리지에서 멀리 떨어진 곳에 장착된 페이로드는 상당한 모멘트 하중을 발생시킵니다. 가이드 시스템이 과부하된 동안 총 탑재량은 허용 가능한 것처럼 보일 수 있습니다.
벨트 드라이브에 위치 오류가 없다고 가정
타이밍 벨트는 톱니 맞물림을 통해 기계적 미끄러짐을 줄이지만 벨트 탄성, 장력, 마모 및 구조적 변형은 여전히 위치에 영향을 미칩니다.
볼 나사가 자동 잠금 상태라고 가정
대부분의 볼 스크류는 외력에 의해 역구동될 수 있습니다. 수직 축에는 브레이크, 평형추 또는 기계적 안전 장치가 필요할 수 있습니다.
구매 가격만 비교
가장 저렴한 모듈은 가동 중지 시간, 제품 결함, 유지 관리 또는 조기 교체를 통해 더 높은 수명 비용을 발생시킬 수 있습니다.
과도한 정확도 요구 사항 사용
실제 프로세스 요구 사항 이상으로 정밀도를 지정하면 모듈, 모터, 제어 및 설치 비용이 증가합니다. 정확도 요구 사항은 최종 제품 및 공정 허용 오차를 기반으로 해야 합니다.
볼 나사와 벨트 구동 선형 모듈 선택 예
정밀 디스펜싱 시스템
디스펜싱 시스템은 일관된 비드 폭으로 제어된 경로를 따라 접착제를 도포해야 합니다. 포지셔닝 안정성, 부드러운 저속 이동 및 최소 경로 오류가 중요합니다. 일반적으로 볼 스크류 선형 모듈이 더 나은 옵션입니다.
고속 포장 이송
포장 기계는 긴 스트로크에 걸쳐 스테이션 사이에서 경량 제품을 신속하게 이동해야 합니다. 미크론 수준의 정확도보다 빠른 속도와 가속도가 더 중요합니다. 벨트 구동 선형 모듈은 일반적으로 더 경제적이고 생산적입니다.
수직 부품 리프팅
수직 축은 고정 장치를 들어올리고 조립 중에 고정 장치를 정확하게 고정합니다. 높은 추력, 강성, 제동 안전성이 중요합니다. 브레이크 모터와 적절한 추락 방지 시스템을 갖춘 볼 스크류 모듈이 일반적으로 선택됩니다.
롱 스트로크 갠트리 로봇
갠트리 로봇은 생산 라인의 수 미터에 걸쳐 제품을 이동해야 합니다. 벨트 구동 모듈은 긴 회전 볼 스크류의 중요한 속도 제한 없이 긴 이동 거리와 빠른 속도를 제공할 수 있습니다.
공작기계 이송축
이송축은 절삭력에 저항하고 안정적인 위치를 유지해야 합니다. 볼 스크류 시스템은 일반적으로 강성, 추력 성능 및 정밀도 때문에 선호됩니다.
자주 묻는 질문
볼 스크류와 벨트 구동 선형 모듈 중 어느 것이 더 정확합니까?
볼 스크류 선형 모듈은 더 높은 축 강성, 제어된 스크류 리드 및 예압 옵션을 제공하기 때문에 일반적으로 더 정확합니다. 벨트 구동 모듈은 이송 용도에 대해 우수한 반복성을 제공할 수 있지만 탄성과 장력의 영향을 더 많이 받습니다.
어떤 선형 모듈이 더 빠릅니까?
벨트 구동 선형 모듈은 일반적으로 특히 긴 스트로크 응용 분야의 경우 더 빠릅니다. 이는 긴 회전 볼 스크류와 관련된 임계 속도 및 진동 제한을 방지합니다.
무거운 짐에는 어떤 유형이 더 좋나요?
볼 스크류 모듈은 일반적으로 무거운 하중이 높은 추력, 수직 운동 또는 강한 외부 프로세스 힘과 결합될 때 더 좋습니다. 최종 선택에서는 가이드 크기, 모멘트 하중, 속도 및 장착 방향도 고려해야 합니다.
벨트 구동 모듈이 정확한 위치 지정을 달성할 수 있습니까?
예. 적절하게 설계된 벨트 구동 모듈은 다양한 산업 응용 분야에서 안정적인 위치 지정을 제공할 수 있습니다. 올바른 장력, 서보 제어, 구조적 강성 및 필요한 경우 외부 선형 인코더를 통해 성능을 향상시킬 수 있습니다.
긴 스트로크에 볼스크류 모듈이 적합합니까?
볼 스크류 모듈은 긴 스트로크용으로 설계할 수 있지만 스크류 직경, 지지 방법, 임계 속도, 진동, 열팽창 및 모터 관성을 평가해야 합니다. 장거리 이동에는 벨트, 랙 앤 피니언 또는 선형 모터 시스템이 더 실용적일 수 있습니다.
유지 관리가 덜 필요한 시스템은 무엇입니까?
대답은 응용 프로그램에 따라 다릅니다. 볼 스크류 모듈에는 윤활 및 오염 제어가 필요합니다. 벨트 모듈에는 장력 및 마모 검사가 필요합니다. 두 시스템 모두 선형 가이드, 베어링, 패스너, 센서 및 드라이브 구성 요소에 대한 정기적인 유지 관리가 필요합니다.
어떤 옵션이 비용이 더 저렴합니까?
벨트 구동 모듈은 일반적으로 초기 비용이 낮으며, 특히 긴 스트로크의 경우 더욱 그렇습니다. 볼 스크류 모듈은 정확성, 강성, 추력 및 공정 안정성이 생산 품질에 직접적인 영향을 미칠 때 더 나은 가치를 제공할 수 있습니다.
결론
승자는 단 한 명도 없다.볼 스크류 대 벨트 구동 선형 모듈비교. 각 구동 방법은 다양한 모션 요구 사항 조합을 위해 설계되었습니다.
위치 정확도, 반복성, 축 강성, 추력, 저속 안정성 및 제어된 모션이 주요 우선순위인 경우 볼 스크류 선형 모듈을 선택하십시오. 속도, 가속도, 긴 스트로크, 경량 구조 및 낮은 초기 비용이 더 중요한 경우 벨트 구동 선형 모듈을 선택하십시오.
최선의 선택은 하나의 개별 사양이 아닌 전체 작동 조건을 기반으로 해야 합니다. 탑재량, 스트로크, 속도, 가속도, 정확도, 장착 방향, 공정력, 환경 조건, 서비스 수명, 안전 및 총 비용을 모두 함께 평가해야 합니다.
모듈을 선택하기 전에 이러한 요구 사항을 명확하게 정의함으로써 엔지니어는 보다 안정적이고 효율적인 자동화 시스템을 구축하는 동시에 과도한 크기, 부족한 정확도, 조기 부품 마모, 불안정한 모션 및 불필요한 장비 비용을 피할 수 있습니다.
