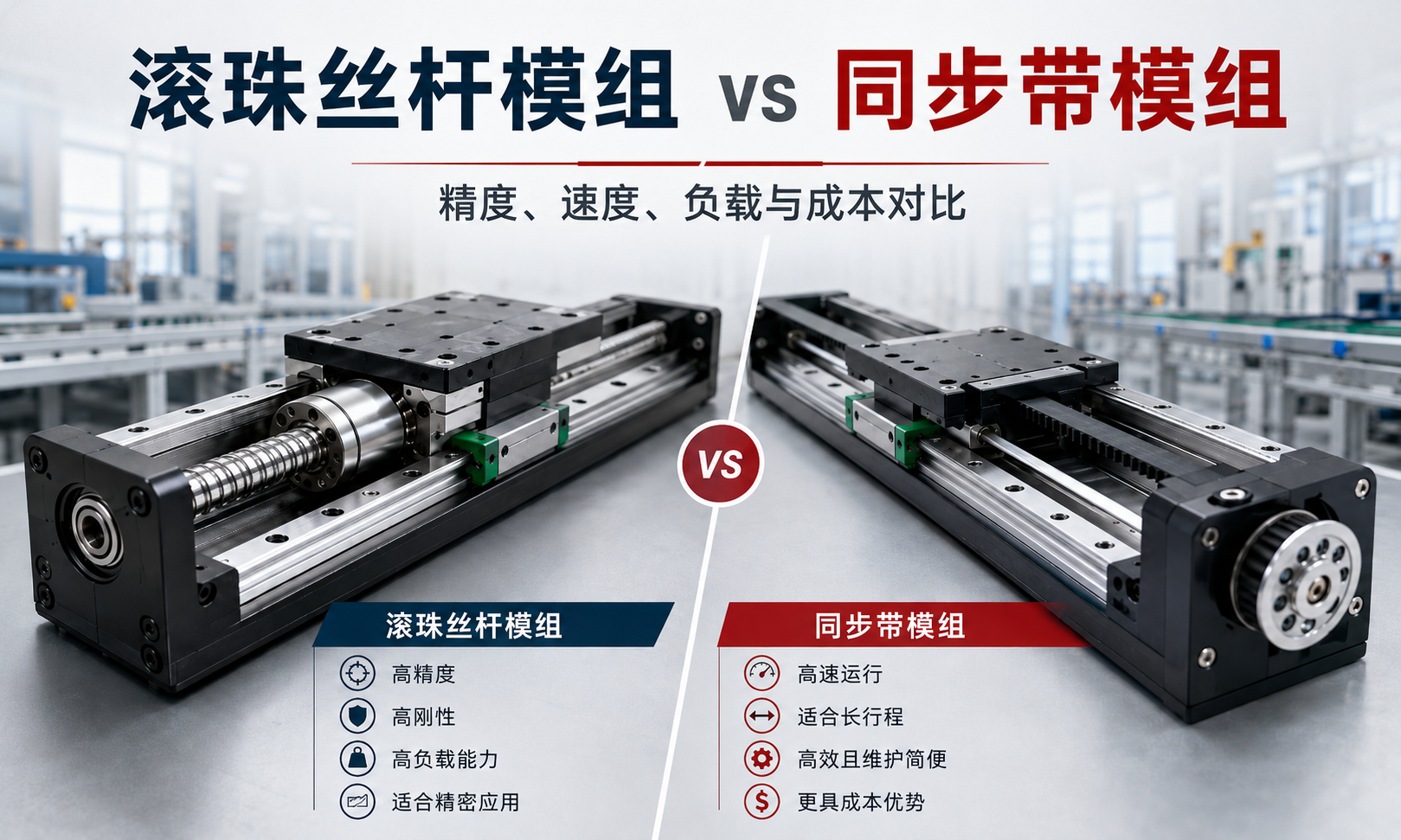

在自动化设备设计过程中，选择滚珠丝杆模组还是同步带模组，是决定设备精度、速度、负载能力、运行稳定性和整体成本的重要环节。两种线性模组都可以将电机的旋转运动转换为直线运动，但它们在传动结构、定位精度、运行速度、有效行程、轴向刚性、维护方式和适用场景方面存在明显区别。
通常情况下，滚珠丝杆模组更适合对定位精度、重复定位精度、轴向刚性、低速稳定性和推力要求较高的应用。同步带模组则更适合高速运行、长行程输送、快速往复以及对成本较为敏感，但不要求极高定位精度的自动化项目。
不过，工程师不能只根据精度或速度判断哪种线性模组更好。实际选型时，还需要综合考虑负载、行程、加速度、安装方向、运行频率、外部作用力、使用环境、维护周期、安全要求和总使用成本。
本文将围绕滚珠丝杆模组和同步带模组区别，全面比较两种驱动方式在精度、速度、负载、刚性、成本和应用场景方面的差异，帮助自动化设备制造商、机械工程师和采购人员选择合适的线性运动方案。
什么是滚珠丝杆模组？
滚珠丝杆模组是一种通过滚珠丝杆副将电机旋转运动转换为直线运动的精密传动装置。其主要结构包括滚珠丝杆、滚珠螺母、直线导轨、滑台、轴承座、联轴器、铝型材底座和电机安装座等部件。
电机通常通过联轴器带动滚珠丝杆旋转。丝杆转动时，滚珠螺母沿丝杆轴向移动，与螺母连接的滑台随之产生直线位移。螺母内部的钢球在丝杆与螺母滚道之间循环滚动，从而降低摩擦阻力并提高传动效率。
滚珠丝杆模组具有定位精度高、重复定位性能好、推力大和机械刚性强等特点，广泛应用于精密装配、半导体设备、数控机床、点胶设备、视觉检测、激光加工、实验室自动化和医疗设备等领域。
滚珠丝杆模组的主要特点
- 定位精度和重复定位精度较高
- 轴向刚性较强
- 低速和中速运行稳定
- 传动效率较高
- 适合水平和垂直安装
- 能够输出较大的轴向推力
- 可通过预压结构降低反向间隙
- 适合与伺服控制系统配合使用
什么是同步带模组？
同步带模组是通过同步带、主动轮、从动轮和滑台连接机构实现直线运动的线性传动装置。电机驱动主动同步轮旋转，带动同步带循环运行，与同步带固定连接的滑台沿直线导轨移动。
同步带表面的齿形与同步轮齿槽相互啮合，可以在正常工作状态下减少普通平带容易出现的打滑问题。由于同步带系统不需要带动一根长丝杆高速旋转，因此更适合长行程和高速往复运动。
同步带模组结构相对简单、运动部件较轻、运行速度快，常用于包装设备、分拣系统、上下料装置、物流输送、搬运机械手、长行程龙门系统和多工位生产线。
同步带模组的主要特点
- 运行速度较高
- 加速度性能较好
- 适合长行程运动
- 运动部件质量相对较轻
- 传动结构相对简单
- 多数情况下初始采购成本较低
- 适合快速点到点搬运
- 便于搭建多轴自动化系统
滚珠丝杆模组与同步带模组快速对比
| 比较项目 | 滚珠丝杆模组 | 同步带模组 |
|---|---|---|
| 定位精度 | 通常较高 | 中等，受带体弹性和张力影响 |
| 重复定位精度 | 适合精密定位 | 适合一般搬运与输送 |
| 运行速度 | 中速至高速 | 通常更高 |
| 加速度 | 受丝杆惯量和临界转速限制 | 适合快速加减速 |
| 有效行程 | 更适合短行程和中等行程 | 更适合长行程 |
| 轴向刚性 | 较高 | 受同步带弹性影响，相对较低 |
| 推力能力 | 通常较强 | 适合轻负载和中等负载 |
| 反向间隙控制 | 可通过预压降低 | 受同步带张力和弹性影响 |
| 运行噪声 | 高速时可能产生丝杆和轴承噪声 | 正常情况下相对安静 |
| 维护方式 | 需要润滑并检查丝杆状态 | 需要检查同步带张力和磨损 |
| 初始成本 | 通常较高 | 通常较低 |
| 典型应用 | 精密定位、加工和装配 | 高速输送和长行程搬运 |
精度对比
在进行线性模组驱动方式比较时，定位精度通常是工程师最关注的参数之一。在大多数精密自动化项目中，滚珠丝杆模组的定位精度通常优于同步带模组。
滚珠丝杆具有相对明确的导程参数。丝杆每旋转一圈，滚珠螺母会按照设定导程移动相应距离。配合伺服电机、编码器、高精度导轨和预压螺母后，可以获得稳定且可重复的定位性能。
同步带模组同样能够实现可靠定位，尤其适合上下料、包装、分拣和物料输送等应用。但同步带属于具有一定弹性的传动部件，在负载变化、快速加减速或长期运行后，带体可能产生轻微伸长。
同步带张力、环境温度、同步轮加工质量、安装平行度和运行方向变化，也可能对最终定位结果产生影响。
定位精度
定位精度表示滑台实际到达位置与控制系统指令位置之间的接近程度。滚珠丝杆模组通常具有更高的轴向刚性，其位移主要由丝杆导程决定，因此更加适合对绝对位置要求较高的自动化设备。
同步带模组在负载和运行条件稳定时，也能够可靠到达设定位置。但当负载、加速度、带体张力或运动方向发生变化时，实际位置可能出现一定差异。
重复定位精度
重复定位精度表示线性模组多次运行后返回同一目标位置的能力。经过合理设计和调试的同步带模组，可以满足包装、分拣、上下料和物流搬运等应用的重复定位要求。
对于精密点胶、电子装配、光学检测、激光加工、尺寸测量和元件对位等应用，采用预压滚珠丝杆的线性模组通常更加稳妥。
反向间隙与弹性变形
滚珠丝杆模组可以通过预压螺母、双螺母结构、高精度加工和合理的轴承支撑方式降低反向间隙。
同步带传动虽然不存在传统丝杆螺母副形式的间隙，但同步带本身会产生弹性变形，并受到张力变化的影响。因此，不能简单地将同步带传动理解为完全没有反向误差。
真正需要评估的是线性模组在实际负载、速度和加速度条件下，能否持续满足设备要求的定位精度和重复定位精度。
速度对比
当设备的核心需求是高速运行时，同步带模组通常更具优势。同步带和同步轮结构可以实现滑台快速移动，不需要驱动一根较长且质量较大的丝杆高速旋转。
滚珠丝杆在运行过程中需要整根丝杆旋转。随着丝杆长度和转速增加，丝杆振动、挠曲、温升和临界转速问题会逐渐明显，从而限制长行程丝杆系统的实际运行速度。
因此，同步带模组经常应用于高速搬运、包装、分拣、码垛、上下料和长距离点到点移动。
加速度和生产节拍
同步带传动的旋转惯量通常小于长丝杆结构，因此能够实现更快的加速和减速，有利于缩短重复往复运动的生产节拍。
滚珠丝杆模组在短行程和中等行程内同样能够获得较高速度。但如果丝杆直径、长度或导程选择不合理，可能增加旋转惯量和电机负担。
最高速度不等于最高效率
选择线性模组时，不能只比较产品样本中的最高速度。设备实际效率还受到加速时间、减速时间、停止后的稳定时间、负载、有效行程和运行频率影响。
同步带模组虽然最高速度较高，但如果停止后产生明显振动，设备可能需要等待滑台稳定后才能继续加工。滚珠丝杆模组的最高速度可能较低，但在精密加工过程中，有时能够更快地进入稳定工作状态。
行程长度对比
行程长度是滚珠丝杆模组和同步带模组之间的另一个重要区别。滚珠丝杆模组通常更适合短行程和中等行程，同步带模组则更适合长行程运动。
随着滚珠丝杆长度增加，丝杆轴更容易受到挠曲、振动、热膨胀和临界转速影响。为了提高长丝杆的稳定性，可能需要增加丝杆直径或采用特殊支撑结构，这会提高系统成本、重量和旋转惯量。
同步带不需要像丝杆一样沿整个行程高速旋转，因此能够以相对简单的结构实现更长的运动距离，适合大型生产线、长行程龙门系统、仓储物流、托盘搬运和多工位输送。
对于超长行程、高负载或连续运行项目，也可以进一步比较齿轮齿条模组和直线电机模组。
负载能力与推力对比
线性模组的负载能力不能只根据传动方式判断。导轨规格、滑台长度、型材刚性、安装方式、运行速度、加速度和负载重心位置，都会影响实际可承载负载。
但在规格接近的情况下，滚珠丝杆模组通常能够提供更大的轴向推力和更高的传动刚性，因此适合压装、机床进给、垂直升降、插装、夹紧和其他需要较大作用力的应用。
同步带模组更适合轻负载和中等负载搬运。同步带系统也可以移动较大的负载，但可能需要使用更宽、更高强度的同步带、更大的同步轮、更高功率的电机，并适当降低加速度。
负载与推力不是同一个概念
负载通常表示滑台上安装的工装、产品和附件的总质量。推力则表示线性模组在加速、提升、推动、拉动或克服外部阻力时需要输出的直线作用力。
一个水平安装的同步带模组可能能够输送较重的工件，但并不一定适合持续输出较大的推动力。如果设备需要压紧、插入或抵抗加工阻力，滚珠丝杆模组通常更加合适。
力矩负载
俯仰力矩、偏摆力矩和滚动力矩主要由直线导轨系统承受，而不是由滚珠丝杆或同步带单独承受。
选型时需要计算负载重心与滑台之间的距离、悬臂长度、滑台间距、导轨规格和安装方向。即使传动系统能够输出足够推力，如果负载产生的力矩超过导轨允许范围，线性模组仍可能出现精度下降或提前损坏。
刚性与运动稳定性对比
滚珠丝杆模组通常具有更高的轴向刚性。作用力会通过丝杆、滚珠螺母、支撑轴承和刚性连接结构进行传递，因此滑台在外部作用力变化时，不容易产生明显位移。
同步带具有一定弹性。在系统加速、减速、反向运行或受到外力时，同步带可能发生轻微伸长，从而引起振动、超调或更长的停止稳定时间。
对于切削、钻孔、精密点胶、压装、扫描和视觉检测等应用，滚珠丝杆模组较高的传动刚性有助于提高运行稳定性和加工一致性。
对于单纯的物料输送任务，如果滑台只需要移动到指定区域完成取放操作，同步带的弹性通常不会对设备产生明显影响。
垂直安装对比
滚珠丝杆模组和同步带模组都可以用于垂直轴，但两种方案需要采用不同的设计和安全措施。
滚珠丝杆模组具有较大的推力和较高的刚性，因此经常用于垂直升降轴。但大多数标准滚珠丝杆并不具备完全自锁能力，断电后仍可能在负载作用下反向旋转。
垂直安装时通常需要使用带抱闸的伺服电机，并根据项目情况增加配重、气缸平衡、机械锁止或防坠落装置。
同步带模组可以实现高速和长行程垂直运动，但必须仔细检查同步带强度、齿形啮合、张力、电机抱闸能力和紧急制动要求。如果垂直轴同步带发生断裂，在没有独立安全装置的情况下，滑台可能发生坠落。
因此，垂直轴选型不能只比较速度和负载，还必须同时设计完整的防坠落和断电保护方案。
噪声与振动对比
在高速运行状态下，同步带模组通常比滚珠丝杆模组更加安静。同步带张力和同步轮安装正确时，传动过程相对平稳。
滚珠丝杆模组的噪声可能来自滚珠循环运动、支撑轴承、联轴器和丝杆高速旋转。当润滑不足、安装不同心、轴承磨损或丝杆滚道受损时，运行噪声可能明显增加。
不过，同步带张力设置不合理，也会引起振动、共振、啮合噪声和同步轮磨损。线性模组的实际噪声水平与产品质量、安装精度、运行速度、维护状况和设备结构共振有关。
维护要求对比
滚珠丝杆模组维护
滚珠丝杆模组需要定期对滚珠丝杆和直线导轨进行润滑，并防止粉尘、碎屑和腐蚀性物质进入丝杆滚道、螺母、轴承和导轨滑块。
- 按照运行周期检查润滑状态
- 检查丝杆表面是否存在灰尘、锈蚀或损伤
- 检查支撑轴承和联轴器状态
- 检查安装螺栓和电机连接部位
- 监测反向间隙、噪声、温升和定位精度变化
同步带模组维护
同步带本身通常不需要润滑，但模组内部的直线导轨仍然需要按照要求加注润滑脂。同时，应定期检查同步带张力和磨损状态。
- 检查同步带是否存在裂纹、磨损、缺齿或边缘损伤
- 检查同步带张力是否合适
- 检查主动轮和从动轮磨损情况
- 检查同步轮对中和轴承状态
- 监测定位漂移、异常噪声和振动
滚珠丝杆模组和同步带模组都不是完全免维护产品。具体维护周期应根据运行距离、速度、负载、污染程度、环境温度、工作频率和制造商要求确定。
使用寿命对比
滚珠丝杆模组的使用寿命主要受到动态负载、轴向作用力、转速、润滑状态、污染程度、安装同轴度、预压和运行频率影响。
经过正确选型、安装和维护的滚珠丝杆，可以获得相对稳定且可计算的运行寿命。
同步带模组的使用寿命与同步带材料、张力、同步轮直径、齿形啮合、加速度、负载、温度和工作环境密切相关。同步带属于可能需要定期更换的磨损部件。
采购价格较低的模组，并不一定具有更低的长期使用成本。设备制造商还需要考虑备件、更换时间、停机损失、维护人工、润滑费用和预期使用年限。
成本对比
同步带模组的传动结构相对简单，不需要高精度滚珠丝杆和滚珠螺母，因此多数情况下初始采购成本低于滚珠丝杆模组。对于长行程项目，同步带方案的成本优势通常更加明显。
滚珠丝杆模组通常具有更高的采购成本。如果项目需要高精度丝杆、预压螺母、高等级支撑轴承、防护结构或高精度装配，整体价格还会进一步增加。
但初始采购价格并不是选型的唯一依据。如果同步带模组无法提供足够的精度或刚性，可能导致产品不良、停止稳定时间增加、频繁校准或同步带更换，从而提高长期成本。
同样，如果一个项目只需要进行普通输送，却使用高精度滚珠丝杆模组，也可能增加不必要的设备投资。
总使用成本应包括
- 线性模组初始采购费用
- 电机和驱动器配置成本
- 安装与调试时间
- 润滑和维护人工
- 同步带、丝杆、轴承和联轴器等备件费用
- 设备停机损失
- 能源消耗
- 产品不良和返工风险
- 预期使用寿命
使用环境对比
粉尘和污染环境
滚珠丝杆对粉尘和磨粒较为敏感。污染物进入滚珠循环系统后，可能损伤丝杆滚道和滚珠螺母，因此需要根据环境增加防尘盖、风琴罩、密封条或全封闭模组结构。
同步带同样可能受到粉尘、切屑、油污和化学物质影响。颗粒进入同步带和同步轮之间，可能损伤带齿或降低啮合稳定性。
无尘室环境
滚珠丝杆模组和同步带模组都可以设计为无尘室版本，但必须采用适合的润滑脂、密封材料、低发尘部件和污染控制结构。
普通工业线性模组不能直接视为适用于半导体、医药、医疗或其他洁净生产环境。
高温与化学环境
高温会影响润滑脂黏度、丝杆热膨胀、同步带张力、带体材料强度、密封件和轴承性能，并可能导致定位精度变化。
当线性模组需要接触清洗剂、溶剂、油液或腐蚀性物质时，还需要确认同步带、密封件、润滑材料和金属表面的耐化学性能。
控制系统差异
滚珠丝杆模组和同步带模组都可以使用伺服电机或步进电机进行驱动。控制系统可以包括电机编码器、外部光栅尺、原点传感器、限位传感器和运动控制器。
由于滚珠丝杆模组具有更高的机械刚性，在精密定位应用中通常更容易进行伺服参数整定。
同步带系统可能需要更加仔细地调整加速度、减速度、伺服增益、加加速度和停止稳定时间，以避免滑台出现振动和超调。
对于定位要求较高的同步带系统，可以增加外部直线编码器，直接测量滑台的实际位置，而不是只根据电机旋转角度计算位移。这种方式可以提高闭环定位性能，但也会增加成本和控制复杂度。
应用场景区别
更适合滚珠丝杆模组的应用
- 精密点胶和涂胶设备
- 电子元件装配设备
- 半导体生产设备
- 视觉检测和尺寸测量设备
- 激光切割、雕刻和调焦机构
- 数控机床进给轴
- 精密钻孔和攻牙设备
- 实验室和医疗自动化设备
- 插装和压装工艺
- 要求高刚性的垂直升降轴
更适合同步带模组的应用
- 高速取放设备
- 包装机械
- 分拣和配送设备
- 物料输送系统
- 仓储和物流自动化
- 长行程龙门机械手
- 托盘搬运系统
- 自动上下料设备
- 贴标和印刷机械
- 多工位生产线搬运
滚珠丝杆模组和同步带模组如何选择？
以下情况建议选择滚珠丝杆模组
- 设备要求较高的定位精度
- 重复定位精度会直接影响产品质量
- 运动机构需要抵抗外部加工力
- 系统需要输出较大轴向推力
- 需要稳定的低速精密运动
- 用于高刚性的垂直升降
- 有效行程较短或处于中等范围
- 停止后的稳定时间需要尽可能短
- 机械刚性比最高运行速度更加重要
以下情况建议选择同步带模组
- 设备主要追求高速运行
- 系统需要较长的有效行程
- 需要缩短点到点运动节拍
- 搬运负载为轻负载或中等负载
- 定位精度要求不是特别严格
- 设备主要执行输送或搬运任务
- 项目对初始采购成本较为敏感
- 希望降低运动部件质量
- 需要搭建长行程龙门或多轴直角坐标系统
选型前需要确认的重要参数
在购买滚珠丝杆模组或同步带模组之前，应准备完整的应用参数。只按照模组尺寸或最大负载选型，容易导致性能不足或部件提前损坏。
- 有效行程：确认实际工作距离，并预留加速、减速和安全限位空间。
- 负载：将工装、工件、电缆、传感器、支架和其他随动部件计入总重量。
- 安装方向：明确水平、垂直、侧挂、倒装或倾斜安装。
- 运行速度：确认正常工作速度，而不是只关注产品最高速度。
- 加速度：高速加速产生的惯性力可能远高于匀速运行时的阻力。
- 定位要求：分别确认绝对定位精度、重复定位精度和控制分辨率。
- 外部作用力：包括压装力、切削力、插入力、摩擦力和其他工艺阻力。
- 运行频率：确认每天运行时间、每分钟循环次数、单次运动距离和停机时间。
- 力矩负载：计算负载重心偏移和悬臂距离。
- 使用环境：确认粉尘、油污、湿度、无尘、高温、化学品和冲洗要求。
- 预期寿命：明确设备计划使用年限和可接受的维护周期。
- 安全要求：包括抱闸、限位开关、防护罩、急停和垂直防坠落装置。
常见选型错误
只比较最高速度
产品最高速度较高，并不代表实际生产节拍一定更快。如果设备需要较长的加速、减速或停止稳定时间，最终效率可能并不理想。
忽略负载重心偏移
当负载安装位置距离滑台较远时，会产生较大的力矩。即使总重量没有超过额定负载，直线导轨仍可能处于过载状态。
认为同步带完全没有定位误差
同步带通过齿形啮合减少打滑，但带体弹性、张力变化、磨损和设备结构变形仍然会影响定位结果。
认为滚珠丝杆能够自动锁紧
大多数滚珠丝杆都可能在外力作用下反向运行。垂直轴通常需要电机抱闸、配重或机械安全装置。
只比较采购价格
价格最低的线性模组可能因为停机、产品不良、维护频繁或提前更换，产生更高的长期使用成本。
设置过高的精度要求
如果设备实际工艺不需要极高精度，却选择高精度丝杆、外部光栅尺和高等级控制系统，会显著增加模组、电机、控制和装配成本。
滚珠丝杆模组与同步带模组选型案例
精密点胶设备
点胶设备需要沿设定路径稳定涂布胶水，并保持胶线宽度一致。定位稳定性、低速平稳性和轨迹误差非常重要，因此通常更适合使用滚珠丝杆模组。
高速包装搬运
包装设备需要在多个工位之间快速搬运轻型产品，运动行程较长，对微米级定位精度没有严格要求。同步带模组通常能够提供更高的速度和更合理的成本。
垂直工件升降
垂直轴需要提升治具，并在装配过程中保持稳定位置。系统对推力、刚性和制动安全有较高要求，通常可以选择配备抱闸电机和防坠落装置的滚珠丝杆模组。
长行程龙门机械手
龙门机械手需要跨越数米生产线搬运产品。同步带模组能够提供长行程和高速运行，并避免长丝杆高速旋转产生的临界转速问题。
机床进给轴
机床进给机构需要抵抗切削力并保持稳定定位。滚珠丝杆系统通常更适合这类应用，因为其具有更好的轴向刚性、推力能力和定位性能。
常见问题
滚珠丝杆模组和同步带模组哪个精度更高？
滚珠丝杆模组通常具有更高的定位精度，因为其轴向刚性更强，丝杆导程相对稳定，并且可以通过预压结构降低反向间隙。同步带模组能够满足多数搬运应用，但更容易受到带体弹性和张力变化影响。
滚珠丝杆模组和同步带模组哪个速度更快？
同步带模组通常速度更快，尤其适合长行程运动。它不受长丝杆高速旋转时临界转速和振动问题的明显限制。
重负载应该选择哪一种线性模组？
当重负载同时伴随较大推力、垂直运动或明显外部作用力时，滚珠丝杆模组通常更加合适。但最终仍需要结合导轨规格、力矩负载、速度和安装方向进行计算。
同步带模组能否实现精密定位？
可以。合理设计的同步带模组能够满足许多工业自动化项目的定位要求。通过正确设置同步带张力、优化伺服参数、提高设备结构刚性，并在必要时增加外部直线编码器，可以进一步提高定位性能。
滚珠丝杆模组适合长行程吗？
滚珠丝杆模组可以设计为较长行程，但需要评估丝杆直径、支撑方式、临界转速、振动、热膨胀和电机惯量。对于超长行程，同步带、齿轮齿条或直线电机方案可能更加实用。
哪一种线性模组维护更简单？
具体取决于使用条件。滚珠丝杆模组需要润滑和防止污染物进入；同步带模组需要检查带体张力和磨损。两种模组的直线导轨、轴承、紧固件、传感器和驱动部件都需要定期检查。
哪一种线性模组成本更低？
同步带模组的初始采购成本通常较低，尤其是在长行程项目中。但当定位精度、刚性、推力和工艺稳定性会直接影响产品质量时，滚珠丝杆模组可能具有更好的综合价值。
结论
在滚珠丝杆模组和同步带模组哪个好这个问题上，并不存在适用于所有自动化设备的统一答案。两种驱动方式分别对应不同的运动需求。
当设备重点关注定位精度、重复定位精度、轴向刚性、推力、低速稳定性和精密控制时，滚珠丝杆模组通常是更合适的选择。
当设备重点关注高速运行、快速加减速、长行程、轻量化结构和较低初始成本时，同步带模组通常更具优势。
最终选型不应只根据某一个参数决定。工程师需要同时评估负载、行程、速度、加速度、定位要求、安装方向、工艺作用力、使用环境、寿命、安全性和总成本。
在项目初期明确这些参数，可以有效避免模组选型过大、精度不足、运动不稳定、部件提前磨损和设备成本过高等问题，从而建立更加可靠、高效和经济的自动化线性运动系统。
