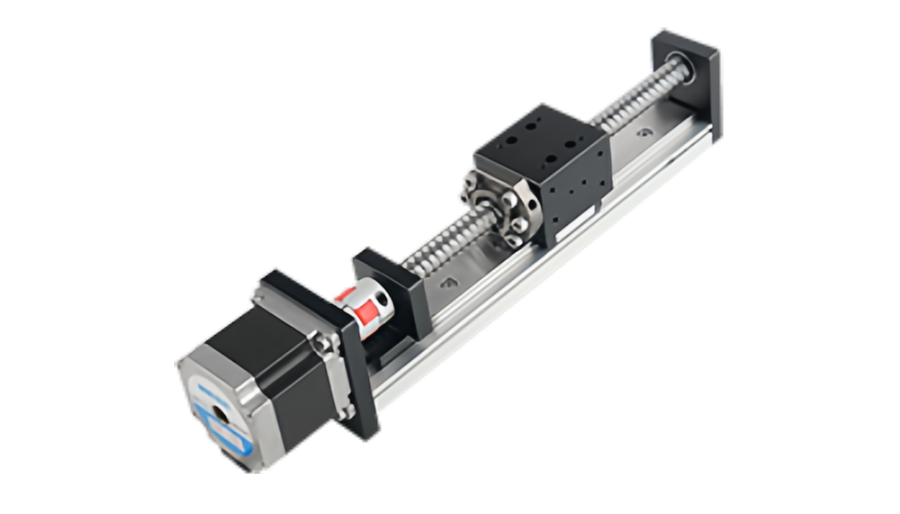

Como escolher um fabricante de módulo linear

Escolher um fabricante de módulos lineares não é apenas uma comparação de preços. Um fornecedor pode oferecer uma cotação atraente, mas ainda criar custos de engenharia mais elevados se o módulo não corresponder à aplicação, se os desenhos mudarem repetidamente, se os dados de inspeção estiverem incompletos ou se for difícil obter peças de reposição posteriormente.

Um confiávelfabricante de módulo lineardeve ser avaliada como parceira do sistema de movimento, e não simplesmente como fonte de perfis de alumínio, fusos de esferas e motores. As questões mais importantes são se a fábrica entende a aplicação, controla os processos críticos de fabricação, verifica o desempenho de forma consistente e pode dar suporte ao produto após a entrega.

Este guia fornece uma estrutura prática para comparar fornecedores de módulos lineares para projetos padrão, personalizados e OEM.

Comece com o aplicativo, não com a lista de fornecedores

Antes de entrar em contato com os fabricantes, defina o que o eixo realmente precisa fazer. Se o requisito técnico for vago, cada cotação será baseada em suposições diferentes e a comparação se tornará enganosa.

Uma investigação útil normalmente inclui:

• Curso necessário
• Carga útil e massa de ferramentas
• Montagem horizontal, vertical, lateral ou invertida
• Velocidade máxima ou tempo de ciclo alvo
• Aceleração e desaceleração
• Precisão de posicionamento e repetibilidade necessárias
• Deslocamento do centro de gravidade e cargas momentâneas
• Forças externas de empurrar, puxar ou processar
• Preferências de motor e controle
• Ambiente operacional
• Ciclo de trabalho esperado
• Quantidade necessária e cronograma de entrega

Regra de aquisição:se dois fornecedores cotarem estruturas diferentes a partir de requisitos incompletos, o preço mais baixo poderá simplesmente refletir uma suposição técnica mais baixa, em vez de uma oferta melhor.

1. Verifique se o fabricante entende de engenharia de movimento linear

Um fornecedor capacitado deve ser capaz de explicar por que uma determinada estrutura de módulo é adequada para a aplicação.

Por exemplo, o fabricante deve saber quando um fuso de esfera é mais apropriado do que uma correia dentada, quando um curso longo cria limitações de velocidade do parafuso, quando uma carga deslocada requer capacidade de momento adicional e quando um eixo vertical precisa de frenagem ou consideração anti-queda.

Sinais úteis de competência técnica

• O fornecedor solicita carga, curso, velocidade, aceleração e direção de montagem antes de recomendar um modelo.
• O engenheiro distingue a carga útil da carga momentânea admissível.
• A recomendação inclui considerações sobre torque e velocidade do motor.
• O fornecedor pode explicar a precisão, repetibilidade e folga esperadas separadamente.
• A fábrica pode identificar riscos ambientais, como poeira, líquido refrigerante ou requisitos de sala limpa.
• A equipe de engenharia pode avaliar estruturas XY, XZ, XYZ ou pórticos, em vez de apenas produtos de eixo único.

Sinais de alerta

Seja cauteloso se um fornecedor recomendar imediatamente um modelo baseado apenas no curso e na carga útil, não puder explicar a diferença entre precisão de posicionamento e repetibilidade ou usar um valor de “carga máxima” para cada direção de montagem.

2. Verifique o que a fábrica realmente fabrica

O termo “fabricante” pode descrever modelos de negócios muito diferentes. Algumas empresas projetam, usinam e montam módulos internamente. Outros compram eixos quase completos e os revendem sob marca própria.

Nenhum dos modelos é automaticamente inaceitável, mas os compradores devem saber quais processos críticos são controlados pelo fornecedor.

Um fornecedor que controla as etapas importantes de montagem e inspeção geralmente pode responder de forma mais eficaz quando uma dimensão personalizada, um requisito de precisão ou uma análise de falha são necessários.

3. Avalie o Sistema de Qualidade por meio de evidências

Um certificado de qualidade por si só não prova que cada módulo linear seja construído de forma consistente. O que importa é como os controles de qualidade são aplicados ao produto real.

Controle de componente de entrada

Pergunte como a fábrica verifica os principais componentes adquiridos, como guias lineares, fusos de esferas, rolamentos, correias dentadas, motores e sensores. A rastreabilidade torna-se especialmente importante para projetos OEM e pedidos repetidos.

Inspeção em processo

As dimensões críticas e as superfícies de referência devem ser verificadas antes do módulo chegar à montagem final. Esperar até o final da produção para descobrir um erro de usinagem aumenta o risco de retrabalho e dificulta a análise da causa raiz.

Inspeção final

Dependendo do produto e da especificação, a inspeção final pode incluir:

• Curso e dimensões gerais
• Suavidade de corrida
• Ruído e vibração anormal
• Precisão ou repetibilidade de posicionamento
• Comportamento de reação ou reversão
• Direção do motor e função do sensor
• Inspeção de fixadores
• Aparência e embalagem

Melhor pergunta:em vez de perguntar “Você tem controle de qualidade?”, pergunte “Quais características são medidas neste modelo antes do envio e você pode fornecer o registro de inspeção?”

4. Observe atentamente a capacidade de inspeção de precisão

Caso o projeto exija um módulo linear de precisão, a fábrica deverá possuir métodos de medição adequados ao desempenho reivindicado.

Para eixos industriais comuns, medidores dimensionais, relógios comparadores e verificações de repetibilidade podem ser suficientes. Aplicações de maior precisão podem exigir medição a laser, escalas calibradas ou inspeção geométrica mais avançada.

Pergunte se a especificação é:

• Medido no módulo completo montado
• Especificado em todo o curso
• Medido em uma direção ou em ambas as direções
• Testado sob condições de carga ou sem carga
• Gravado antes do envio

Uma afirmação de precisão é mais significativa quando o fornecedor pode explicar o método de teste e as condições de medição.

5. Avalie a capacidade de personalização antes de precisar dela

Muitos projetos de automação começam com um módulo padrão, mas eventualmente exigem uma orientação do motor, placa do carro, posição do sensor, curso, padrão de furos de montagem ou tampa protetora modificados.

Um verdadeirofabricante de módulo linear personalizadodevem ser capazes de gerir estas alterações sem transformar cada modificação num produto completamente novo e não controlado.

Solicitações de personalização comuns

• Curso fora do padrão
• Dimensões especiais do carro
• Furos de montagem personalizados
• Disposição do motor esquerdo, direito, em linha ou dobrado
• Marca especificada do servo motor
• Integração de freio ou caixa de câmbio
• Posições inicial e limite do sensor
• Capas protetoras e foles
• Integração de operadora de cabo
• Montagens multieixos

O que separa a personalização controlada da modificação improvisada?

A personalização controlada possui desenhos, números de revisão, dimensões aprovadas, lista de materiais e critérios de inspeção repetíveis. A modificação improvisada depende de instruções verbais e da memória do operador.

Para programas OEM, esta diferença torna-se cada vez mais importante à medida que o volume de pedidos aumenta.

6. Revise a capacidade multieixo do fornecedor

Caso o projeto possa expandir de um único eixo para automação XY, XZ, XYZ ou pórtico, avalie se o fornecedor pode suportar a estrutura mecânica completa.

Os sistemas multieixos exigem mais do que apenas aparafusar vários módulos. O fabricante deve considerar:

• A massa dos eixos superiores transportados pelos eixos inferiores
• Rigidez do quadro e da travessa
• Sincronização de eixo duplo
• Alinhamento de eixo paralelo
• Roteamento de cabos e forças da cadeia de arrasto
• Dimensionamento de motor para massa móvel combinada
• Interfaces de efetores finais e ferramentas

Um fornecedor com experiência real em integração de sistemas pode reduzir o trabalho de redesenho quando o projeto ultrapassa um único estágio linear.

7. Avalie o suporte técnico pela qualidade das perguntas

Respostas rápidas são úteis, mas um bom suporte técnico é mais do que velocidade de resposta.

Um engenheiro de aplicação experiente deve desafiar suposições incompletas antes que se tornem problemas de máquina. Se o cliente especificar um módulo muito pequeno com uma grande carga radial, por exemplo, o engenheiro deverá solicitar a distância do centro de gravidade em vez de simplesmente emitir um orçamento.

Antes de fazer o pedido, o suporte técnico deve ajudar com

• Seleção de modelo
• Avaliação de carga e momento
• Correspondência de motores
• Orientação de montagem
• Interpretação de precisão
• Desenhos dimensionais
• Configuração multieixo
• Proteção ambiental

Após o pedido, o suporte deve incluir

• Orientação de instalação
• Informações sobre lubrificação e manutenção
• Identificação da peça de reposição
• Análise de falhas
• Histórico de desenho e configuração

8. Compare o prazo de entrega dividindo-o em etapas

Um prazo de entrega cotado pode esconder realidades de produção muito diferentes.

Para um módulo padrão, a entrega pode depender principalmente do estoque e da capacidade de montagem. Para um eixo OEM personalizado, o cronograma pode incluir confirmação de engenharia, aprovação de desenho, usinagem, componentes adquiridos, montagem, testes e embalagem de exportação.

Peça ao fornecedor para identificar qual parte do cronograma é mais sensível a alterações.

Um prazo de entrega realista com marcos claros costuma ser mais valioso do que uma promessa agressiva que não pode ser cumprida.

9. Não compare apenas o preço unitário

O menor preço de compra pode se tornar o maior custo total se o eixo exigir reprojeto, manutenção frequente ou substituição não planejada.

Uma comparação mais útil écusto total de propriedade.

Incluir esses custos na comparação

• Preço inicial do módulo
• Custo do motor, acionamento e acessórios
• Taxas de engenharia e personalização
• Tempo de instalação
• Manutenção necessária
• Disponibilidade de peças sobressalentes
• Vida útil esperada
• Risco de tempo de inatividade
• Prazo de substituição
• Compatibilidade futura com a plataforma da máquina

Para uma linha de produção, um dia de inatividade inesperada pode custar mais do que a diferença de preço entre dois módulos.

10. Compare as cotações em bases técnicas iguais

Duas citações não devem ser consideradas equivalentes até que seu escopo técnico esteja alinhado.

Verifique se cada cotação inclui o mesmo:

• Tipo de acionamento
• Estrutura do guia
• AVC
• Nível de precisão
• Motor e freio
• Sensores iniciais e de limite
• Acoplamentos ou caixas de engrenagens
• Transportadora de cabo
• Capa protetora
• Placas de montagem
• Requisito de inspeção
• Escopo de embalagem e envio

Uma cotação mais baixa pode simplesmente excluir componentes que outro fornecedor já incluiu.

11. Avalie a capacidade do OEM separadamente do trabalho único e personalizado

Construir um protótipo personalizado e oferecer suporte a um programa OEM repetível são capacidades diferentes.

Para módulos lineares OEM, avalie se o fabricante consegue manter:

• Controle de revisão de desenho
• Fontes de componentes estáveis
• Procedimentos de montagem consistentes
• Registros de inspeção rastreáveis
• Padrões de embalagem
• Continuidade de peças sobressalentes
• Procedimentos de notificação de alterações
• Precisão de configuração de pedido repetido

À medida que o volume de produção aumenta, o controle da configuração torna-se tão importante quanto o próprio projeto mecânico.

12. Pergunte como o fornecedor lida com os problemas

Nenhum processo de fabricação está completamente livre de defeitos. Uma avaliação útil do fornecedor inclui, portanto, como os problemas são investigados e corrigidos.

Pergunte o que acontece se um cliente relatar ruído anormal, perda de precisão, danos na correia ou desgaste prematuro do rolamento.

Uma resposta madura normalmente inclui:

1. Coletando informações de aplicação e operação
2. Confirmando a configuração do produto e o registro de produção
3. Separando causas relacionadas à instalação, aplicação e produto
4. Inspecionar componentes com falha quando necessário
5. Identificando a causa raiz
6. Definição de ações corretivas e preventivas

Um fornecedor que apenas oferece substituição imediata sem investigar falhas repetidas pode não resolver o problema subjacente da máquina.

13. Auditoria de fábrica: o que você deve procurar?

Se o volume do projeto ou o risco comercial justificar uma auditoria na fábrica, concentre-se nos processos e não na aparência do showroom.

Área de engenharia

Procure desenhos controlados, capacidade CAD, engenharia de aplicação e um método claro para aprovar projetos personalizados.

Usinagem e montagem

Observe se as estações de trabalho estão organizadas, se as superfícies de referência de precisão estão protegidas e se as etapas de montagem dependem de métodos definidos e não de hábitos individuais.

Área de inspeção

Verifique se os instrumentos são apropriados para a precisão reivindicada e se os registros de inspeção podem ser vinculados às ordens de produção.

Armazém e rastreabilidade

Veja como os principais componentes, motores, parafusos, guias e peças personalizadas são identificados e separados.

Teste de produto acabado

Peça para ver como os módulos são executados, inspecionados e embalados antes do envio.

14. Solicite amostras estrategicamente

Uma amostra é mais útil quando representa as condições reais do projeto.

Em vez de solicitar o menor modelo de catálogo padrão porque é barato, considere testar uma configuração mais próxima do curso final, da carga útil, do motor e do arranjo de montagem.

Durante a avaliação da amostra, verifique:

• Ajuste mecânico
• Suavidade de corrida
• Ruído e vibração
• Tempo de ciclo real
• Margem de torque do motor
• Repetibilidade
• Aumento de temperatura
• Operação do sensor
• Roteamento de cabos
• Acesso de manutenção

Um scorecard prático para fornecedores

Para projetos que envolvam diversas fábricas candidatas, um scorecard ponderado pode tornar a decisão mais objetiva.

Perguntas a serem enviadas antes de escolher um fabricante de módulo linear

• Quais estruturas de módulos lineares você fabrica diretamente?
• Como você seleciona entre soluções de fuso de esfera, correia dentada, pinhão e cremalheira e motor linear?
• Quais dados de carga e momento você precisa para dimensionar?
• Como você verifica a precisão e a repetibilidade do posicionamento?
• Você pode fornecer registros de inspeção para unidades de produção?
• Quais peças de um design personalizado são fabricadas ou montadas internamente?
• Você pode oferecer suporte a marcas de servomotores específicas?
• Você pode projetar sistemas XY, XZ, XYZ ou pórtico?
• Como as revisões de desenhos personalizados são controladas?
• Qual é o requisito de manutenção padrão?
• Como as peças de reposição são identificadas para pedidos futuros?
• O que acontece se um módulo falhar durante a produção do cliente?

Escolha o fabricante que reduz o risco do projeto

O melhorfornecedor de módulo linearnão é necessariamente a fábrica com o maior catálogo ou a menor cotação. A escolha mais forte geralmente é o fabricante que consegue traduzir os requisitos da aplicação em uma solução mecânica correta, comprovar seus controles de qualidade, gerenciar a personalização de forma consistente e dar suporte ao eixo durante toda sua vida útil.

QRXQ aborda projetos de módulos lineares primeiro a partir dos requisitos da aplicação, incluindo curso, carga, velocidade, precisão, direção de montagem, seleção de motor e integração multieixo. Para compradores que comparam fabricantes, a avaliação mais útil não é simplesmente “Quem pode fabricar esta peça?” mas “Quem pode reproduzir o desempenho exigido de forma consistente e dar suporte à máquina após a entrega?”
