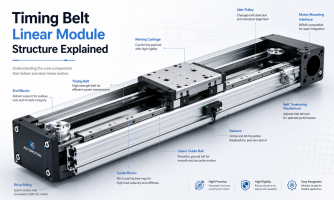

UMmódulo linear de correia dentadaé um sistema completo de movimento linear que converte a rotação do motor em movimento rápido e controlado do carro. É amplamente utilizado em automação industrial porque pode fornecer alta velocidade, longo curso, aceleração rápida, massa móvel relativamente baixa e integração conveniente em equipamentos de eixo único ou multieixo.
Embora a estrutura externa de uma correia acionadamódulo linearpode parecer simples, seu desempenho depende da interação correta de muitos componentes mecânicos e elétricos. A correia dentada transfere o movimento, as polias guiam e acionam a correia, a guia linear suporta a carga, o carro fornece a plataforma de montagem, os rolamentos reduzem a resistência rotacional e os sensores definem os limites operacionais.
Cada componente afeta a velocidade do módulo, a repetibilidade do posicionamento, a capacidade de carga, a rigidez, o ruído, os requisitos de manutenção e a vida útil. Uma correia, polia, rolamento, trilho de guia ou montagem do motor mal selecionados podem reduzir o desempenho do atuador completo, mesmo quando os outros componentes são projetados corretamente.
Este guia explica os principaiscomponentes do módulo linear da correia dentada, incluindo correia dentada, polia motriz, polia intermediária, guia linear, bloco guia, carro, rolamentos, suporte do motor, sensores, interruptores de limite, fixadores, perfil estrutural, mecanismo de tensionamento e componentes de proteção.
O que é um módulo linear de correia dentada?
Um módulo linear de correia dentada é um atuador integrado que usa uma correia dentada e um sistema de polias para mover um carro ao longo de uma guia linear.
O motor gira a polia motriz. A polia motriz engata nos dentes da correia dentada e faz com que a correia se mova ao redor do sistema de polias. O carro é conectado mecanicamente à correia, de modo que se desloca ao longo do sistema de guia à medida que a correia se move.
Ao contrário de uma correia plana comum, uma correia dentada possui dentes moldados que se encaixam nas ranhuras correspondentes nas polias. Este engate positivo reduz o deslizamento normal da transmissão e ajuda a manter uma relação previsível entre a rotação do motor e o movimento do carro.
Módulos de correia dentada são comumente usados em embalagens, automação de coleta e colocação, sistemas de classificação, equipamentos de logística, máquinas de carga e descarga,robôs de pórtico, máquinas de etiquetagem, sistemas de inspeção visual, fabricação de eletrônicos e outras aplicações que exigem movimento rápido ponto a ponto.

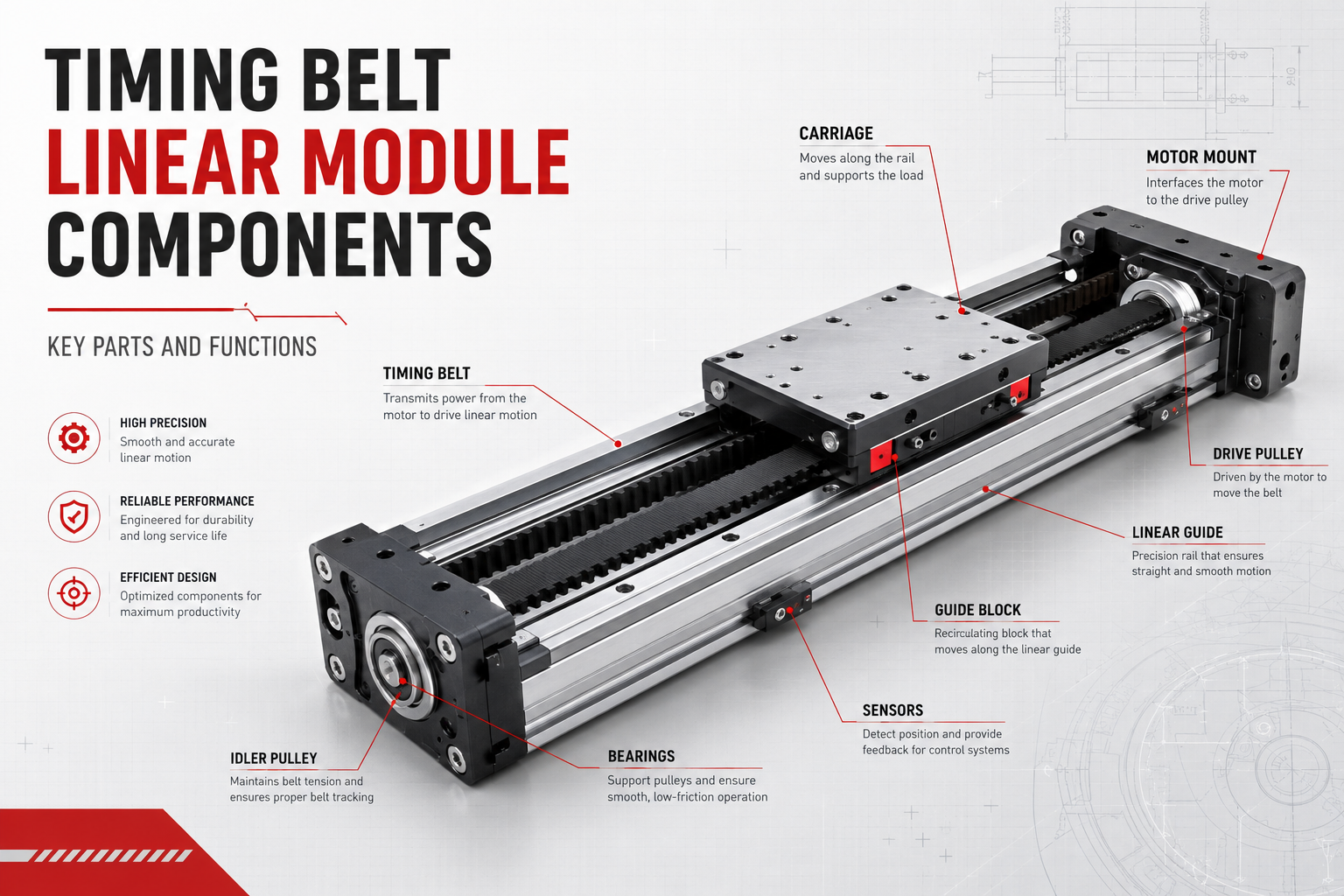

Principais componentes de um módulo linear de correia dentada
- Correia de distribuição
- Polia motriz
- Polia intermediária
- Mecanismo de tensionamento da correia
- Trilho guia linear
- Blocos guia
- Carruagem em movimento
- Base estrutural ou perfil de alumínio
- Rolamentos de extremidade de acionamento
- Rolamentos da extremidade intermediária
- Montagem do motor
- Acoplamento do motor ou conexão de acionamento direto
- Sensor inicial
- Interruptores de limite positivos e negativos
- Suportes de sensores e placas de disparo
- Fixadores e componentes de localização
- Capa protetora ou tira de vedação
- Componentes de lubrificação
- Acessórios para gerenciamento de cabos
Correia Dentada
A correia dentada é o principal componente de transmissão de um módulo linear acionado por correia. Ele transfere o torque do motor da polia motriz para o carro móvel.
A correia normalmente consiste em um corpo de polímero flexível, cabos de tração internos e dentes moldados. O polímero proporciona flexibilidade e formato do dente, enquanto os cabos de tração resistem ao alongamento e suportam a carga de transmissão.
Principais funções da correia dentada
- Transmitir torque do motor
- Converta a rotação da polia em movimento do carro
- Conecte o sistema de acionamento ao carro móvel
- Suporta rápida aceleração e mudanças de direção
- Permite movimento de curso longo sem um eixo de parafuso giratório
- Manter o engate dos dentes com as polias
Materiais comuns para correias dentadas
As correias dentadas industriais são geralmente feitas de poliuretano ou materiais à base de borracha.
As correias de poliuretano proporcionam boa resistência ao desgaste, estabilidade dimensional, resistência química e operação limpa. Eles são frequentemente usados em automação de precisão, equipamentos eletrônicos, sistemas de embalagem e ambientes de produção limpos.
As correias sincronizadoras de borracha podem fornecer boa flexibilidade, absorção de vibrações e desempenho econômico. Sua adequação depende da velocidade, carga, temperatura, contaminação e vida útil necessária.
Cabos elásticos internos
Os cabos de tração estão embutidos na correia e suportam a maior parte da carga de tensão. Os materiais comuns incluem fio de aço, fibra de aramida, fibra de vidro e outros cabos de alta resistência.
Os cabos de aço proporcionam alta rigidez à tração e baixo alongamento, o que pode melhorar a estabilidade de posicionamento. No entanto, requerem diâmetros de polias adequados e manuseio cuidadoso para evitar danos por fadiga.
Os cabos de aramida são leves e fortes. Eles podem reduzir a massa móvel e podem ser úteis em aplicações de alta aceleração.
Perfil do dente da correia
O perfil do dente deve corresponder ao perfil da ranhura da polia. Os sistemas de dentes industriais comuns incluem perfis trapezoidais e curvilíneos.
Uma correia e polia incompatíveis podem causar mau engate, ruído anormal, desgaste acelerado, capacidade de torque reduzida, danos aos dentes e erros de posicionamento.
Largura da correia
A largura da correia afeta a tensão permitida e a capacidade de transmissão. Uma correia mais larga normalmente pode transmitir mais força, mas também requer polias mais largas, uma estrutura de módulo maior e mais espaço de instalação.
A largura correta da correia deve ser selecionada de acordo com a aceleração, carga útil, impulso necessário, tamanho da polia, velocidade operacional, ciclo de trabalho e fator de segurança.
Alongamento da correia
As correias dentadas normalmente não escorregam quando seus dentes estão corretamente engatados, mas ainda podem esticar elasticamente sob carga.
O alongamento elástico pode afetar a estabilidade de parada, a reversão de direção, a precisão de posicionamento e o ajuste do servo. O efeito torna-se mais importante com cursos longos, alta aceleração, cargas pesadas e grandes forças externas.
Modos comuns de falha da correia dentada
- Desgaste dos dentes
- Separação dentária
- Rachadura
- Desgaste da borda
- Danos no cabo de tração
- Alongamento permanente
- Degradação de óleo ou química
- Danos por calor
- Contaminação entre correia e polia
- Falha causada por tensão incorreta
Polia de acionamento
A polia motriz está conectada ao motor e transfere o torque do motor para a correia dentada. É um dos componentes mais importantes do sistema de polia sincronizadora.
A polia possui ranhuras que correspondem ao perfil do dente da correia. À medida que a polia gira, os dentes engatam na correia e a puxam ao redor do módulo.
Principais funções da polia motriz
- Receber torque do motor
- Envolva-se com a correia dentada
- Determine o movimento da correia por rotação do motor
- Influenciar a velocidade, o impulso e a resolução de posicionamento
- Mantenha a transmissão estável sob aceleração
Diâmetro da polia
O diâmetro da polia motriz influencia a distância linear percorrida por revolução do motor.
Uma polia maior aumenta o deslocamento linear por revolução e pode aumentar a velocidade máxima. No entanto, também reduz a multiplicação da força mecânica e pode exigir mais torque do motor.
Uma polia menor pode aumentar a força linear disponível para um determinado torque do motor, mas pode reduzir a velocidade máxima e aumentar a tensão de flexão da correia.
Contagem de dentes de polia
A contagem de dentes da polia está diretamente relacionada ao diâmetro primitivo. Afeta a relação de transmissão, o raio de curvatura da correia, o requisito de velocidade do motor e o empuxo de saída.
Usar poucos dentes pode aumentar a fadiga da correia e reduzir o número de dentes engatados sob carga. Usar uma polia muito maior pode aumentar as dimensões do módulo e os requisitos de torque do motor.
Material da polia
As polias sincronizadoras são comumente fabricadas em liga de alumínio, aço ou aço inoxidável.
As polias de alumínio são leves e adequadas para aplicações de alta velocidade. As polias de aço proporcionam maior resistência e resistência ao desgaste. O aço inoxidável pode ser usado em ambientes de produção corrosivos, limpos ou especiais.
Furo da polia e conexão do motor
A polia motriz pode ser conectada ao eixo do motor através de um furo chaveado, cubo de fixação, sistema de travamento cônico, estriado ou estrutura de eixo integrada.
A conexão deve impedir o movimento relativo sob aceleração e inversão de direção. Uma polia insuficientemente fixada pode criar folga, posicionamento instável, desgaste do eixo ou falha completa da transmissão.
Excentricidade da polia
O desvio radial ou axial excessivo pode criar variação de tensão da correia, vibração, ruído, carga irregular dos dentes e flutuação de posicionamento.
A polia deve ser fabricada com precisão e instalada concêntrica ao eixo.
Polia guia
A polia intermediária, também chamada de polia acionada ou polia de retorno, está localizada na extremidade oposta da polia motriz do módulo.
Ele suporta a alça da correia, muda a direção da correia e ajuda a manter o caminho de transmissão correto.
Principais funções da polia intermediária
- Apoie o lado de retorno da correia
- Guie a correia ao redor do módulo
- Manter o alinhamento da correia
- Fornece parte da estrutura de tensionamento
- Reduza a vibração desnecessária da correia
Alinhamento da polia acionada
A polia motriz e a polia intermediária devem estar paralelas e corretamente alinhadas. O desalinhamento pode fazer com que a correia se mova lateralmente, desgaste no flange da polia, produza ruído anormal e danifique as bordas da correia.
Rolamentos de polia intermediária
A polia intermediária normalmente gira sobre um ou mais rolamentos. A qualidade do rolamento influencia a resistência rotacional, o ruído, a temperatura e a vida útil.
Rolamentos danificados ou contaminados podem criar tensão adicional na correia, vibração e movimento irregular do carro.
Mecanismo de tensionamento da correia
O mecanismo de tensionamento ajusta e mantém a tensão correta da correia.
A correia deve estar apertada o suficiente para manter o engate dos dentes e o movimento estável, mas não tão apertada que sobrecarregue os rolamentos, eixos de polias, cabos da correia ou perfil estrutural.
Principais funções do mecanismo de tensionamento
- Remova a folga excessiva da correia
- Manter o envolvimento dos dentes
- Reduza a vibração e o salto da correia
- Compensar a tolerância de instalação
- Permitir substituição e ajuste da correia
Métodos comuns de tensionamento
- Posição ajustável da polia intermediária
- Ajuste de tensão baseado em parafuso
- Caixa de rolamento deslizante
- Placa final móvel
- Tensionamento assistido por mola
- Ajuste da braçadeira do cinto no lado do carro
Tensão insuficiente da correia
Se a correia estiver muito frouxa, ela poderá vibrar, produzir baixa estabilidade de posicionamento, saltar dentes sob carga elevada ou mover-se lateralmente nas polias.
Tensão excessiva da correia
Se a correia estiver muito apertada, poderá aumentar a carga do rolamento, a necessidade de torque do motor, o atrito, o calor, o ruído e a fadiga do cabo de tração.
A tensão correta deve ser definida de acordo com as recomendações do fabricante da correia e as condições de carga e velocidade do módulo.
Trilho Guia Linear
O trilho-guia linear suporta o carro em movimento e controla sua direção de deslocamento. É o principal componente de suporte e orientação domódulo de correia dentada.
A correia gera movimento, mas o trilho-guia carrega a carga útil. Sem um sistema de guia adequado, a correia ficaria exposta a cargas laterais e momentos que não foi projetada para suportar.
Principais funções do guia linear
- Apoie o transporte e a carga útil
- Mantenha o movimento em linha reta
- Resistir a cargas radiais e laterais
- Resista aos momentos de inclinação, guinada e rotação
- Reduza o atrito deslizante
- Melhorar a suavidade do movimento
- Manter o alinhamento do carro
Tamanho do trilho guia
O tamanho do trilho-guia afeta a capacidade de carga, a rigidez, a resistência ao momento, as dimensões do bloco-guia e a largura do módulo.
Um trilho maior pode suportar cargas e momentos maiores, mas também aumenta o tamanho, a massa e o custo do módulo.
Precisão do Guia
A precisão geométrica do sistema de guia afeta a retilineidade do carro, o paralelismo, a suavidade e o desempenho final da máquina.
O trilho-guia deve ser montado sobre uma superfície de referência suficientemente plana e rígida. Uma base imprecisa pode distorcer o trilho e criar emperramento ou carregamento irregular do bloco.
Pré-carregamento do guia
A pré-carga reduz a folga interna entre os elementos rolantes, o bloco guia e o trilho. A pré-carga moderada pode melhorar a rigidez e a estabilidade de posicionamento.
A pré-carga excessiva aumenta o atrito, o calor, a carga do motor e o desgaste. A pré-carga correta depende da velocidade, precisão, carga, vibração e ciclo de trabalho.
Blocos Guia
Os blocos guia se movem ao longo do trilho guia linear e sustentam o carro.
Dentro de cada bloco, esferas ou rolos recirculantes percorrem a zona de carga e retornam, permitindo movimento de baixo atrito.
Principais funções dos blocos guia
- Conecte o carro ao trilho-guia
- Suporta cargas verticais e laterais
- Resistir a cargas momentâneas
- Manter o alinhamento do carro
- Fornece movimento linear de baixo atrito
Número de blocos guia
Um módulo de correia dentada pode usar um, dois ou mais blocos guia dependendo do projeto.
O uso de vários blocos pode melhorar a resistência ao momento e a estabilidade do carro. Porém, os blocos devem estar alinhados corretamente para evitar tensões internas.
Espaçamento do bloco guia
Um espaçamento maior entre os blocos guia geralmente melhora a resistência ao momento de inclinação e guinada.
O espaçamento é limitado pelo comprimento do carro, estrutura do módulo, curso efetivo e dimensões gerais.
Selos de bloco guia
As vedações e raspadores do bloco guia ajudam a evitar que poeira e partículas entrem na área de contato do rolamento.
Vedações danificadas podem permitir a entrada de contaminação no bloco e acelerar o desgaste.
Transporte em movimento
O carro é a plataforma móvel na qual a carga útil, ferramental, acessório, sensor, componente do robô ou outro eixo linear é montado.
Ele conecta o sistema de guia à transmissão da correia e transfere o movimento da correia para a carga útil.
Principais funções do transporte
- Forneça uma superfície de montagem para a carga
- Conecte a correia aos blocos guia
- Distribua as forças de carga útil por todo o sistema de guia
- Manter a orientação das ferramentas
- Suporta montagem de vários eixos
Material de transporte
Os transportes são geralmente feitos de liga de alumínio ou aço.
O alumínio fornece baixa massa e suporta maior aceleração. O aço proporciona maior rigidez e resistência, mas aumenta a massa móvel.
Dimensões do transporte
A largura e o comprimento do carro influenciam o espaço de montagem, a distribuição de carga, a rigidez e a capacidade de momento.
Um carro maior suporta acessórios mais largos e pode aumentar o espaçamento entre blocos, mas reduz o curso disponível dentro de um comprimento de módulo fixo.
Furos de montagem
O carro normalmente inclui furos roscados, furos de localização ou bordas de referência.
As posições dos furos de montagem devem corresponder ao projeto da ferramenta. Os recursos de localização podem melhorar a repetibilidade quando os equipamentos são removidos e reinstalados.
Conexão da correia ao carro
O carro geralmente é conectado à correia por meio de uma braçadeira de correia ou placa de fixação dentada.
A conexão deve distribuir a força sem danificar os dentes da correia ou os cabos de tração. A fixação frouxa pode causar perda de movimento, enquanto a fixação excessiva pode danificar a correia.
Base Estrutural ou Perfil de Alumínio
A base estrutural suporta o trilho-guia, as polias, os rolamentos, o suporte do motor e o conjunto do carro.
A maioria dos módulos de correia dentada usa um perfil de alumínio extrudado porque fornece um bom equilíbrio entre rigidez, baixo peso, resistência à corrosão, capacidade de fabricação e custo.
Principais Funções do Perfil Estrutural
- Suporta todos os componentes do módulo
- Manter o alinhamento da polia e da guia
- Fornece superfícies de montagem
- Proteja os componentes internos
- Resiste à flexão e à torção
- Fornece canais para sensores e acessórios
Rigidez do perfil
A rigidez do perfil afeta a retilineidade, a vibração, o tempo de assentamento, a capacidade de carga e a consistência do posicionamento.
Módulos longos requerem suporte suficiente ao longo do seu comprimento. Um perfil que seja forte o suficiente para um curso curto pode desviar excessivamente quando usado em um vão muito maior.
Superfície de montagem
A estrutura da máquina deve fornecer uma superfície de montagem plana e rígida. Apertar o módulo em uma base irregular pode torcer o perfil e afetar o alinhamento da guia.
Rolamentos de extremidade de acionamento
Os rolamentos da extremidade motriz suportam o eixo da polia motriz e mantêm sua posição rotacional.
Eles absorvem a tensão radial da correia e também podem resistir a cargas axiais dependendo do projeto do eixo.
Principais funções dos rolamentos da extremidade motriz
- Apoie o eixo da polia
- Reduza o atrito rotacional
- Manter o alinhamento da polia
- Resista à carga de tensão da correia
- Suporta rotação estável de alta velocidade
Fatores de seleção de rolamentos
- Velocidade da polia
- Tensão da correia
- Carga radial
- Carga axial
- Vida necessária
- Método de lubrificação
- Temperatura
- Contaminação
- Requisitos de ruído
Pré-carga e ajuste do rolamento
O ajuste incorreto do eixo ou do alojamento pode causar folga no rolamento, pré-carga excessiva, calor, ruído ou falha prematura.
O conjunto do eixo de transmissão deve manter a concentricidade entre a polia e os rolamentos.
Rolamentos de extremidade intermediária
Os rolamentos da extremidade intermediária suportam a polia acionada e permitem um retorno da correia de baixa resistência.
Eles também podem fazer parte da estrutura tensora móvel.
Como a extremidade intermediária às vezes é considerada menos crítica do que a extremidade do motor, rolamentos de baixa qualidade podem ser ignorados. No entanto, a resistência excessiva da roda intermediária aumenta diretamente a carga do motor e o desgaste da correia.
Suporte do motor
A montagem do motor conecta o servo motor ou motor de passo ao módulo da correia dentada.
Ele deve manter a relação correta entre o eixo do motor e a polia motriz, ao mesmo tempo que resiste ao torque e à vibração do motor.
Principais funções do suporte do motor
- Prenda o motor ao módulo
- Manter o alinhamento do eixo
- Resistir ao torque de reação do motor
- Suporta instalação de motor direta ou paralela
- Fornece acesso para instalação e manutenção
Montagem de motor em linha
Em uma configuração em linha, o eixo do motor está alinhado com o eixo da polia motriz. A conexão pode utilizar um acoplamento ou um eixo integrado.
Este arranjo é mecanicamente simples, mas aumenta o comprimento total do módulo.
Montagem de motor paralela ou dobrada
Em uma configuração paralela, o motor é instalado ao lado do módulo e aciona a polia através de uma correia dentada secundária e um conjunto de polias.
Isto reduz o comprimento total, mas adiciona mais componentes de transmissão e requer tensão adicional e controle de alinhamento.
Rigidez de montagem do motor
Uma montagem de motor fraca pode flexionar sob aceleração, criando vibração, erros de alinhamento e desempenho instável do servo.
Acoplamento e Conexão do Eixo
Alguns módulos de correia dentada utilizam um acoplamento flexível entre o motor e o eixo de transmissão.
O acoplamento transmite torque enquanto compensa pequenos erros de alinhamento.
Requisitos de acoplamento
- Capacidade de torque suficiente
- Baixa folga
- Velocidade de rotação adequada
- Rigidez torcional controlada
- Tamanhos de furo corretos
- Fixação adequada do eixo
Um acoplamento com elasticidade excessiva pode reduzir a resposta e a estabilidade de posicionamento. Um acoplamento rígido requer um alinhamento muito preciso.
Sensor inicial
O sensor inicial fornece uma posição de referência para o sistema de controle.
Quando a máquina dá partida ou perde informações de posição absoluta, o carro se move até que o sensor inicial seja acionado. O controlador então estabelece a posição de referência do eixo.
Principais funções do sensor inicial
- Estabeleça a referência de coordenadas da máquina
- Suporte para retorno após a inicialização
- Fornece uma posição inicial repetível
- Ajude a coordenar vários eixos
Tipos comuns de sensores domésticos
- Sensor de proximidade indutivo
- Sensor fotoelétrico
- Sensor magnético
- Interruptor mecânico
- Índice do codificador combinado com um sensor de proximidade
O sensor inicial deve ser montado onde possa ser acionado de forma confiável, sem se tornar o batente final mecânico normal.
Chaves de limite positivas e negativas
Os interruptores de limite definem a faixa operacional permitida do carro.
Uma chave fim de curso positiva protege uma extremidade do curso, enquanto uma chave fim de curso negativa protege a extremidade oposta.
Principais funções dos interruptores de limite
- Impedir que o carro exceda o curso programado
- Reduza o risco de colisão
- Fornece proteção contra sobrecurso elétrico
- Proteja a correia, o carro e as placas finais
- Apoie o comissionamento seguro
Os interruptores de limite não devem ser o único método de proteção. Paradas finais mecânicas e limites de software também podem ser necessários.
Suportes de sensor e placas de disparo
Os sensores requerem suportes de montagem estáveis e alvos de disparo corretamente posicionados.
Um suporte de sensor solto pode deslocar e alterar a posição detectada. Uma placa de gatilho danificada ou com formato incorreto pode causar detecção inconsistente.
As posições dos sensores devem ser ajustáveis durante o comissionamento, mas protegidas contra movimento durante a operação.
Fixadores
Os fixadores conectam o perfil estrutural, o trilho-guia, o carro, o suporte do motor, os alojamentos das polias, os sensores, as tampas e os acessórios.
Embora os fixadores sejam componentes pequenos, eles afetam diretamente o alinhamento, a rigidez, a segurança e a confiabilidade a longo prazo.
Fixadores comuns em módulos de correia dentada
- Parafusos de cabeça cilíndrica
- Parafusos escareados
- Parafusos de fixação
- Porcas e porcas com ranhura em T
- Arruelas
- Pinos-guia
- Anéis de retenção
- Componentes de travamento de rosca
Torque do fixador
O aperto insuficiente pode causar folga, vibração, desvio de posicionamento e movimento do componente.
O aperto excessivo pode descascar as roscas de alumínio, deformar componentes, danificar rolamentos ou distorcer o trilho-guia.
Medidas de travamento de rosca
Aplicações de alta vibração podem exigir adesivo trava-roscas, arruelas de travamento, porcas com torque predominante ou retenção mecânica.
Capa protetora e componentes de vedação
Os módulos de correia dentada podem usar tampas superiores, tiras de vedação, faixas de aço inoxidável, foles ou tampas laterais para proteger a transmissão interna e os componentes de guia.
Principais funções dos componentes de proteção
- Reduza a entrada de poeira
- Evite contato acidental
- Proteja a correia e o trilho-guia
- Melhorar a aparência
- Reduza a contaminação por detritos do processo
Uma tampa não torna o módulo totalmente vedado automaticamente. A abertura do carro móvel, a interface do motor, as ranhuras dos sensores e as saídas dos cabos também devem ser consideradas.
Componentes de Lubrificação
A correia dentada em si normalmente não requer lubrificação, mas o trilho guia, os blocos guia e os rolamentos podem exigir graxa ou óleo.
Componentes Comuns de Lubrificação
- Graxeiras
- Portas de lubrificação
- Linhas de óleo
- Acessórios de lubrificação central
- Reservatórios de bloco guia
A lubrificação incorreta pode causar desgaste, calor, ruído, contaminação e redução da vida útil.
Acessórios para gerenciamento de cabos
Um módulo de correia dentada geralmente carrega sensores, pinças, câmeras, linhas de vácuo ou outros equipamentos móveis. Esses componentes exigem roteamento controlado de cabos e mangueiras.
Componentes comuns para gerenciamento de cabos
- Operadoras de cabo
- Cabos altamente flexíveis
- Suportes de cabo
- Condutos de proteção
- Tubos de ar e vácuo
- Grampos de alívio de tensão
O arrasto do cabo deve ser incluído no cálculo da carga e do empuxo. O roteamento inadequado pode criar momentos adicionais, interferir no movimento ou causar falha prematura do cabo.
Como os componentes funcionam juntos
Quando o motor recebe um comando, ele aplica torque à polia motriz através do eixo do motor ou acoplamento.
A polia motriz engata na correia dentada e move a correia ao redor do laço da polia. A polia intermediária suporta o caminho de retorno, enquanto o mecanismo tensor mantém a tensão adequada da correia.
A braçadeira do cinto transfere o movimento para o carro. O carro se move ao longo do trilho guia através dos blocos guia, que suportam a carga útil e resistem às forças e momentos laterais.
Os rolamentos suportam uma rotação suave da polia. Os sensores detectam os limites de referência e de percurso. Os fixadores mantêm o alinhamento e a rigidez de toda a estrutura.
O módulo funciona corretamente somente quando todos esses componentes são combinados e montados como um sistema completo.
Componentes que mais afetam o desempenho de posicionamento
- Rigidez à tração da correia
- Tensão da correia
- Precisão da polia motriz
- Rigidez do eixo da polia
- Folga do rolamento
- Precisão do trilho guia
- Pré-carga do bloco guia
- Rigidez do transporte
- Estabilidade da braçadeira da correia
- Resolução do codificador do motor
- Rigidez estrutural do perfil
Um motor de alta resolução não consegue compensar completamente a elasticidade da correia, desvio da polia, fixadores soltos ou deflexão estrutural.
Componentes que mais afetam a velocidade
- Diâmetro da polia
- Velocidade do motor
- Material do cinto
- Massa da correia
- Massa de transporte
- Qualidade do rolamento
- Pré-carregamento do guia
- Arrasto de cabo
- Rigidez do perfil
Componentes que mais afetam a capacidade de carga
- Dimensões do trilho guia
- Número e espaçamento do bloco guia
- Rigidez do transporte
- Rigidez do perfil
- Largura da correia e resistência à tração
- Capacidade do eixo da polia
- Classificação de carga do rolamento
- Torque do motor
Componentes que mais afetam a vida útil
- Qualidade e tensão da correia
- Alinhamento da polia
- Qualidade do rolamento
- Lubrificação guia
- Proteção contra contaminação
- Segurança do fixador
- Dimensionamento de motores e drives
- Aceleração operacional
- Distribuição de carga e momento
Problemas comuns relacionados aos componentes
Desvio de posicionamento do carro
As possíveis causas incluem alongamento da correia, tensão incorreta, conexão da polia solta, braçadeira da correia solta, folga do rolamento ou movimento do sensor.
Ruído anormal da correia
As possíveis causas incluem desalinhamento das polias, tensão excessiva da correia, tensão insuficiente, dentes danificados, polias contaminadas ou rolamentos desgastados.
Vibração do carro
As possíveis causas incluem baixa rigidez estrutural, ajuste inadequado do servo, ressonância da correia, fixadores soltos, blocos guia danificados ou aceleração excessiva.
Desgaste da borda da correia
As possíveis causas incluem polias desalinhadas, eixos de polias inclinados, instalação incorreta da correia ou deformação estrutural lateral.
Repetibilidade reduzida
As possíveis causas incluem elasticidade da correia, conexões soltas, tensão incorreta, carga excessiva, mudança de temperatura ou desgaste da guia.
Alta temperatura do motor
As possíveis causas incluem tensão excessiva da correia, rolamentos danificados, pré-carga excessiva da guia, alta aceleração, capacidade insuficiente do motor ou mau alinhamento.
Lista de verificação de inspeção de componentes
- Verifique a superfície e os dentes da correia
- Verifique a tensão da correia
- Inspecione o desgaste da borda da correia
- Verifique a segurança da polia motriz
- Inspecione o alinhamento da polia
- Verifique os rolamentos de acionamento e intermediário
- Inspecione a lubrificação do trilho-guia
- Verifique o ruído e a folga do bloco guia
- Inspecione os fixadores do carro
- Verifique a segurança da braçadeira do cinto
- Inspecione a rigidez da montagem do motor
- Verifique o acoplamento ou a conexão do eixo
- Teste sensores iniciais e de limite
- Inspecione os suportes do sensor
- Verifique os parafusos de montagem do perfil
- Inspecione as capas protetoras
- Verifique o movimento do transportador de cabos
Como selecionar componentes de reposição
As peças de reposição devem atender aos requisitos técnicos originais e não apenas às dimensões físicas.
Substituição da correia dentada
Confirme o passo da correia, o perfil do dente, a largura, o comprimento, o material do cabo de tração e a compatibilidade ambiental.
Substituição da polia
Confirme o perfil do dente, o passo, a contagem de dentes, a largura, o tamanho do furo, o design do cubo, o material e a conexão do eixo.
Substituição de trilhos e blocos de guia
Confirme o tamanho do trilho, o grau de precisão, a pré-carga, o tipo de bloco, o projeto da vedação, as dimensões de montagem e os requisitos de lubrificação.
Substituição de rolamento
Confirme as dimensões do rolamento, classificação de carga, classificação de velocidade, tipo de vedação, folga interna e requisitos de ajuste.
Substituição do sensor
Confirme a tecnologia de detecção, a tensão de alimentação, o tipo de saída, a distância de detecção, o conector, o comprimento do cabo e a classificação ambiental.
Perguntas frequentes
Qual é o principal componente de transmissão em um módulo linear de correia dentada?
A correia dentada é o principal componente da transmissão. Ele transfere o torque do motor da polia motriz para o carro móvel.
Qual é a diferença entre a polia motriz e a polia intermediária?
A polia motriz recebe torque do motor e move a correia. A polia intermediária suporta o lado de retorno da correia e ajuda a manter o alinhamento e a tensão.
A correia dentada suporta a carga útil?
A correia transfere movimento, mas não deve ser usada como principal componente de suporte de carga. A guia linear e os blocos guia suportam a carga útil e resistem às forças e momentos laterais.
Por que um módulo de correia dentada precisa de uma guia linear?
A guia linear controla a direção do carro, suporta a carga e evita que a correia seja exposta a cargas radiais e de momento inadequadas.
O que acontece se a tensão da correia estiver muito baixa?
A baixa tensão pode causar vibração, posicionamento instável, mau engate dos dentes, movimento lateral da correia e possível salto dos dentes sob carga elevada.
O que acontece se a tensão da correia estiver muito alta?
A tensão excessiva aumenta a carga do rolamento, o torque do motor, o calor, o atrito, a fadiga da correia e o desgaste dos componentes.
Qual componente tem o maior efeito na capacidade de carga?
O trilho guia, os blocos guia, o carro e o perfil estrutural têm a maior influência na carga útil e na capacidade de momento. A correia, o motor, as polias e os rolamentos limitam a força motriz disponível.
Quais componentes requerem lubrificação?
A guia linear, os blocos guia e alguns rolamentos requerem lubrificação. A própria correia dentada normalmente não requer lubrificação.
Por que os sensores iniciais e de limite são necessários?
O sensor inicial estabelece a posição de referência, enquanto os sensores de limite ajudam a evitar que o carro se mova além da faixa de deslocamento permitida.
Podem ser combinadas diferentes marcas de correias e polias?
Eles só podem ser combinados quando o passo, o perfil do dente, a largura e os requisitos de engate forem totalmente compatíveis. A aparência semelhante não garante o funcionamento correto.
Conclusão
Um módulo linear de correia dentada é um sistema mecânico e elétrico coordenado, em vez de um simples conjunto de correia e polia.
A correia dentada transfere o movimento, a polia motriz recebe o torque do motor, a polia intermediária suporta o caminho de retorno e o mecanismo tensor mantém o engate correto. A guia linear e os blocos guia suportam a carga útil, enquanto o carro fornece a plataforma de trabalho.
Os rolamentos garantem a rotação suave da polia, o suporte do motor mantém o alinhamento do eixo, os sensores definem a referência e os limites de deslocamento e os fixadores preservam a rigidez e o alinhamento de toda a estrutura.
Cada componente afeta a velocidade do módulo, estabilidade de posicionamento, capacidade de carga, ruído, manutenção e vida útil. O desempenho confiável depende da seleção correta dos componentes, montagem precisa, tensão adequada da correia, lubrificação adequada e inspeção regular.
Ao compreender as funções dos principaiscomponentes do módulo linear da correia dentada, os engenheiros podem selecionar produtos melhores, diagnosticar falhas com mais eficiência, planejar a manutenção corretamente e projetar sistemas de movimento linear de alta velocidade mais confiáveis.
