同步带模组是一种将电机旋转运动转换为高速、可控直线运动的集成式执行机构。它具有运行速度快、有效行程长、加速度高、运动部件质量较轻以及便于搭建单轴和多轴自动化系统等特点，因此广泛应用于工业自动化设备。
同步带模组外观结构看起来相对简单，但其性能取决于多个机械和电气部件之间的配合。同步带负责传递运动，同步轮负责驱动和引导同步带，直线导轨负责支撑负载，滑台提供工装安装平台，轴承降低旋转阻力，传感器则负责确定原点和行程范围。
每一个部件都会影响同步带模组的速度、重复定位精度、负载能力、刚性、噪声、维护要求和使用寿命。即使其他部件选型正确，只要同步带、同步轮、轴承、导轨或电机安装座中的某一部分存在问题，也可能降低整个执行机构的性能。

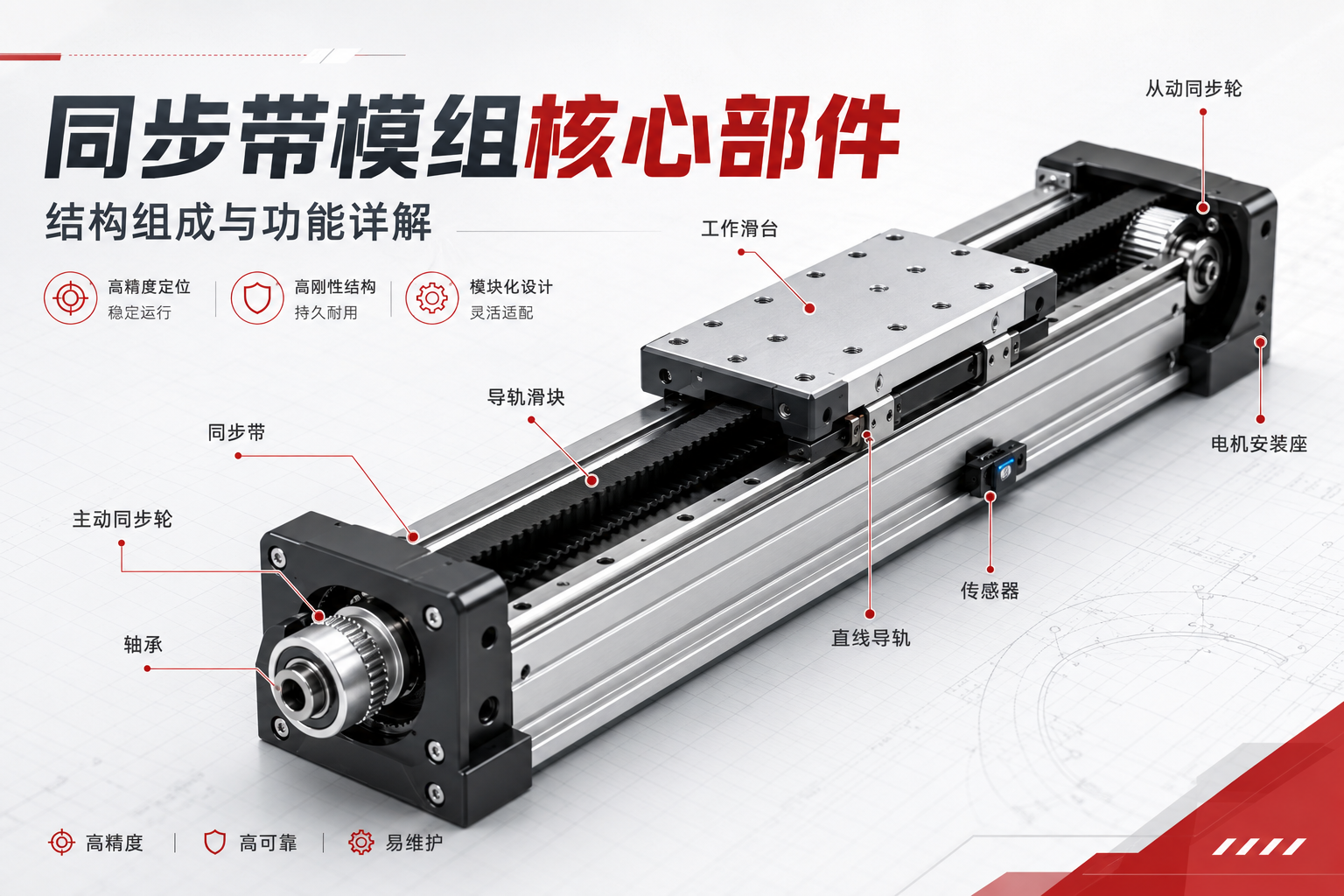

本文将详细介绍主要的同步带模组部件，包括同步带、主动同步轮、从动同步轮、张紧机构、直线导轨、导轨滑块、工作滑台、轴承、电机安装座、传感器、限位开关、紧固件、结构型材和防护部件。
什么是同步带模组？
同步带模组是一种通过齿形同步带和同步轮系统，带动滑台沿直线导轨移动的集成式直线执行机构。
电机带动主动同步轮旋转，主动同步轮的齿槽与同步带齿形相互啮合，使同步带围绕主动轮和从动轮循环运行。工作滑台通过夹持结构与同步带连接，因此会随着同步带一起移动。
与普通平带不同，同步带表面具有规则齿形，并与同步轮齿槽形成正向啮合。这种结构可以减少正常工作状态下的传动打滑，并保持电机旋转角度与滑台位移之间相对稳定的关系。
同步带模组常用于包装机械、上下料设备、分拣系统、物流输送、龙门机械手、贴标设备、视觉检测、电子制造和其他需要高速点到点运动的自动化设备。
同步带模组主要组成部件
- 同步带
- 主动同步轮
- 从动同步轮
- 同步带张紧机构
- 直线导轨
- 导轨滑块
- 移动工作滑台
- 结构底座或铝型材
- 驱动端轴承
- 从动端轴承
- 电机安装座
- 联轴器或直连轴结构
- 原点传感器
- 正负限位开关
- 传感器支架和感应片
- 紧固件和定位部件
- 防护盖或密封带
- 润滑组件
- 电缆管理附件
同步带
同步带是同步带模组的核心传动部件，负责将主动同步轮输出的电机扭矩传递给移动滑台。
同步带通常由柔性高分子材料、内部抗拉层和成形带齿组成。高分子材料负责提供柔性和齿形结构，内部抗拉层则用于承受张力和传动负载。
同步带的主要功能
- 传递电机扭矩
- 将同步轮旋转转换为滑台直线运动
- 连接驱动系统和移动滑台
- 支持快速加速和换向
- 在不使用长旋转丝杆的情况下实现长行程运动
- 保持与同步轮之间的齿形啮合
常见同步带材料
工业同步带常采用聚氨酯或橡胶类材料制造。
聚氨酯同步带具有耐磨性好、尺寸稳定、耐化学性能较好和运行洁净等特点，常用于精密自动化、电子设备、包装机械和洁净生产环境。
橡胶同步带通常具有较好的柔性、减振性能和经济性，是否适用需要根据速度、负载、温度、污染和寿命要求判断。
内部抗拉层
抗拉层位于同步带内部，承担大部分张力。常见材料包括钢丝、芳纶纤维、玻璃纤维和其他高强度线绳。
钢丝抗拉层具有较高刚性和较小伸长量，有助于提高定位稳定性，但需要采用合适的同步轮直径，并避免在安装过程中出现过度弯折。
芳纶抗拉层质量较轻且强度较高，可以降低运动质量，适合部分高加速度应用。
同步带齿形
同步带齿形必须与同步轮齿槽完全匹配。常见工业齿形包括梯形齿和圆弧齿等结构。
同步带和同步轮齿形不匹配，会造成啮合不良、异常噪声、加速磨损、传递能力下降、带齿损坏和定位误差。
同步带宽度
同步带宽度会影响允许张力和传动能力。较宽的同步带通常可以传递更大作用力，但也需要更宽的同步轮、更大的模组结构和更多安装空间。
同步带宽度应根据加速度、负载、推力、同步轮尺寸、运行速度、工作频率和安全系数选择。
同步带伸长
同步带齿与同步轮正确啮合时通常不会产生普通平带式打滑，但带体在负载作用下仍会产生弹性伸长。
弹性伸长会影响停止稳定性、换向响应、定位精度和伺服参数整定。在长行程、高加速度、重负载和外部作用力较大的条件下，这种影响更加明显。
同步带常见失效形式
- 带齿磨损
- 带齿脱落
- 带体开裂
- 边缘起毛
- 抗拉层损伤
- 永久伸长
- 油污或化学物质腐蚀
- 高温损伤
- 同步带与同步轮之间进入异物
- 张力设置错误导致的损坏
主动同步轮
主动同步轮与电机连接，负责将电机扭矩传递给同步带，是同步轮传动系统中最重要的部件之一。
主动同步轮表面具有与同步带齿形匹配的齿槽。同步轮旋转时，通过齿形啮合带动同步带沿模组循环运动。
主动同步轮的主要功能
- 接收电机扭矩
- 与同步带形成齿形啮合
- 决定电机每转对应的滑台位移
- 影响速度、推力和控制分辨率
- 在加减速过程中保持稳定传动
同步轮直径
主动同步轮直径会影响电机每旋转一圈对应的直线位移。
较大直径同步轮能够提高每转位移和最高运行速度，但会降低机械力放大能力，并需要更大的电机扭矩。
较小直径同步轮可以在相同电机扭矩下获得更大的直线推力，但可能降低最高速度，并增加同步带弯曲应力。
同步轮齿数
同步轮齿数与节圆直径直接相关，会影响传动比、同步带弯曲半径、电机转速要求和输出推力。
齿数过少可能增加同步带疲劳，并减少同时参与啮合的有效齿数。同步轮过大则会增加模组尺寸和电机扭矩要求。
同步轮材料
同步轮常采用铝合金、钢或不锈钢制造。
铝合金同步轮质量轻，适合高速应用；钢制同步轮具有更高强度和耐磨性；不锈钢同步轮可用于腐蚀、洁净或特殊生产环境。
同步轮孔与电机连接
主动同步轮可以通过键槽、夹紧套、锥套、花键或一体轴结构连接电机轴。
连接结构必须能够在加速和换向过程中防止同步轮与轴发生相对位移。固定不足会造成反向间隙、定位不稳定、轴表面磨损或传动失效。
同步轮跳动
径向或轴向跳动过大会导致同步带张力周期变化、振动、噪声、齿面受力不均和定位波动。
同步轮需要具备足够加工精度，并与驱动轴保持同心安装。
从动同步轮
从动同步轮也称为被动轮或回程轮，位于与主动同步轮相对的另一端。
它负责支撑同步带回程、改变同步带运动方向，并保持正确的传动路径。
从动同步轮的主要功能
- 支撑同步带回程段
- 引导同步带围绕模组运行
- 保持同步带对中
- 作为张紧机构的一部分
- 减少同步带无序振动
从动轮对中
主动同步轮和从动同步轮必须保持平行并正确对中。安装不同轴会导致同步带向一侧偏移，与同步轮挡边摩擦，产生异常噪声并损坏同步带边缘。
从动轮轴承
从动同步轮通常通过一个或多个轴承旋转。轴承质量会影响旋转阻力、噪声、温升和使用寿命。
轴承损坏或受到污染后，可能增加同步带阻力，造成振动和滑台运动不稳定。
同步带张紧机构
张紧机构负责调整并保持合适的同步带张力。
同步带张力需要足以维持齿形啮合和运动稳定，但不能过大，否则会增加轴承、同步轮轴、抗拉层和结构型材的负担。
张紧机构的主要功能
- 消除同步带过度松弛
- 保持齿形啮合
- 减少振动和跳齿
- 补偿安装误差
- 便于更换和调整同步带
常见张紧方式
- 调整从动同步轮位置
- 螺杆式张紧结构
- 滑动轴承座
- 可移动端板
- 弹簧辅助张紧
- 滑台侧同步带夹板调节
同步带张力不足
同步带过松时，可能出现振动、定位不稳定、高负载时跳齿以及同步带横向偏移。
同步带张力过大
同步带过紧时，会增加轴承负载、电机扭矩、摩擦、温升、噪声和抗拉层疲劳。
正确张力应结合同步带制造商要求以及模组实际负载和速度确定。
直线导轨
直线导轨负责支撑移动滑台，并控制滑台运动方向，是同步带模组主要的承载和导向部件。
同步带负责提供驱动力，直线导轨则负责承受负载。没有合适的导向系统，同步带将承受其不适合承受的侧向力和力矩。
直线导轨的主要功能
- 支撑滑台和负载
- 保持直线运动方向
- 承受径向和侧向负载
- 抵抗俯仰、偏摆和滚动力矩
- 降低滑动摩擦
- 提高运动平稳性
- 保持滑台安装方向
导轨规格
导轨规格会影响负载能力、刚性、力矩承载、滑块尺寸和模组宽度。
更大规格导轨能够承受更高负载和力矩，但也会增加模组尺寸、质量和成本。
导轨精度
导向系统的几何精度会影响滑台直线度、平行度、运动平稳性和最终设备性能。
导轨必须安装在具有足够平面度和刚性的基准面上。底座精度不足会导致导轨变形、卡滞或滑块受力不均。
导轨预压
预压可以减小滚动体、滑块和导轨之间的内部间隙。适度预压有助于提高刚性和定位稳定性。
预压过大会增加摩擦、温升、电机负载和磨损。正确预压应根据速度、精度、负载、振动和运行频率选择。
导轨滑块
导轨滑块沿直线导轨移动，并支撑工作滑台。
滑块内部的钢球或滚柱在承载区域和回流通道之间循环运动，从而实现低摩擦直线运动。
导轨滑块的主要功能
- 连接滑台与直线导轨
- 承受垂直和侧向负载
- 抵抗力矩负载
- 保持滑台方向
- 实现低摩擦直线运动
滑块数量
同步带模组可以根据结构采用一个、两个或更多滑块。
增加滑块数量可以提高力矩承载和滑台稳定性，但多个滑块必须正确对齐，避免产生内部应力。
滑块间距
较大的滑块间距通常可以提高俯仰和偏摆力矩能力。
滑块间距受到滑台长度、模组结构、有效行程和整体尺寸限制。
滑块密封件
滑块密封片和刮油片可以减少粉尘和颗粒进入滚动接触区域。
密封件损坏后，污染物可能进入滑块内部并加速磨损。
移动工作滑台
工作滑台是用于安装负载、工装、夹具、传感器、机械手部件或其他运动轴的移动平台。
它将导向系统与同步带传动连接，并将同步带运动传递给负载。
滑台的主要功能
- 提供负载安装面
- 连接同步带和导轨滑块
- 将负载分配到导向系统
- 保持工装方向
- 支持多轴组合安装
滑台材料
滑台常采用铝合金或钢材制造。
铝合金质量较轻，有利于提高加速度；钢制滑台刚性和强度更高，但会增加移动质量。
滑台尺寸
滑台宽度和长度会影响安装空间、负载分布、刚性和力矩承载能力。
较大的滑台适合安装宽幅夹具，也可以增加滑块间距，但在模组总长固定时会减少有效行程。
滑台安装孔
滑台通常设置螺纹孔、定位孔或基准边。
安装孔位置应与工装设计匹配。定位结构有助于提高夹具拆装后的重复安装精度。
同步带与滑台连接
滑台通常通过同步带夹块或齿形压板与同步带连接。
连接结构需要均匀传递作用力，不能损坏带齿或内部抗拉层。夹紧不足会导致失动，夹紧过大则可能损坏同步带。
结构底座或铝型材
结构底座用于支撑导轨、同步轮、轴承、电机安装座和滑台组件。
多数同步带模组采用挤压铝型材，因为铝型材在刚性、重量、耐腐蚀、加工性能和成本之间具有较好平衡。
结构型材的主要功能
- 支撑全部模组部件
- 保持同步轮和导轨对中
- 提供设备安装面
- 保护内部部件
- 抵抗弯曲和扭转
- 提供传感器和附件安装槽
型材刚性
型材刚性会影响直线度、振动、停止稳定时间、负载能力和定位一致性。
长行程模组需要沿长度方向提供足够支撑。适用于短行程的型材，在跨度增加后可能产生明显挠曲。
模组安装面
设备机架必须提供平整且具有足够刚性的安装面。将模组强行锁紧在不平整底座上，可能使型材扭曲并影响导轨对中。
驱动端轴承
驱动端轴承负责支撑主动同步轮轴，并保持其旋转位置。
轴承需要承受同步带张力产生的径向负载，部分轴结构还需要承受一定轴向负载。
驱动端轴承的主要功能
- 支撑同步轮轴
- 降低旋转摩擦
- 保持同步轮对中
- 承受同步带张力
- 支持稳定高速旋转
轴承选型因素
- 同步轮转速
- 同步带张力
- 径向负载
- 轴向负载
- 使用寿命要求
- 润滑方式
- 环境温度
- 污染情况
- 噪声要求
轴承预压与配合
轴与轴承、轴承与座孔之间配合不正确，会造成轴承松动、预压过大、温升、噪声或提前损坏。
驱动轴组件需要保持同步轮和轴承之间的同心度。
从动端轴承
从动端轴承负责支撑从动同步轮，使同步带能够以较低阻力回程运行。
从动端轴承有时也是可移动张紧结构的一部分。
从动端虽然不直接连接电机，但轴承阻力过大同样会增加电机负载和同步带磨损，因此不能忽视轴承质量。
电机安装座
电机安装座用于将伺服电机或步进电机连接到同步带模组。
它必须保持电机轴与主动同步轮轴之间的正确位置关系，并抵抗电机扭矩和振动。
电机安装座的主要功能
- 将电机固定在模组上
- 保持轴线对中
- 抵抗电机反作用扭矩
- 支持直连式或折返式安装
- 便于安装和维护
直连式电机安装
直连结构中，电机轴与主动同步轮轴位于同一直线上，可以通过联轴器或一体轴连接。
这种结构机械关系简单，但会增加模组整体长度。
折返式电机安装
折返式结构中，电机安装在模组侧面，通过第二组同步带和同步轮带动主动轴。
这种结构可以缩短总长度，但会增加传动部件，并需要额外控制张力和对中。
电机安装座刚性
刚性不足的电机安装座可能在加速过程中发生变形，造成振动、轴线偏差和伺服性能不稳定。
联轴器与轴连接
部分同步带模组在电机和主动轴之间使用弹性联轴器。
联轴器在传递扭矩的同时，可以补偿少量安装偏差。
联轴器主要要求
- 具有足够扭矩能力
- 反向间隙较小
- 适应目标转速
- 具有合适扭转刚性
- 孔径与轴径匹配
- 能够可靠夹紧轴
弹性过大的联轴器会降低响应和定位稳定性，刚性联轴器则需要非常精确的安装对中。
原点传感器
原点传感器用于为控制系统建立参考位置。
设备启动或失去绝对位置信息后，滑台会移动到原点传感器位置。传感器触发后，控制器建立运动轴坐标基准。
原点传感器的主要功能
- 建立设备坐标参考
- 支持开机回原点
- 提供可重复的起始位置
- 帮助多轴系统建立统一坐标
常见原点传感器类型
- 电感式接近传感器
- 光电传感器
- 磁性传感器
- 机械开关
- 编码器零位配合接近开关
原点传感器应安装在能够稳定触发的位置，但不能直接作为日常机械终点使用。
正负限位开关
限位开关用于定义滑台允许运行的行程范围。
正限位开关保护行程一端，负限位开关保护另一端。
限位开关的主要功能
- 防止滑台超过程序行程
- 降低碰撞风险
- 提供电气超程保护
- 保护同步带、滑台和端板
- 提高设备调试安全性
限位开关不能作为唯一保护措施，设备还可以配置软件限位和机械限位块。
传感器支架与感应片
传感器需要通过稳定支架安装，并配合正确位置的感应片或触发目标。
传感器支架松动后，会改变检测位置。感应片损坏或形状不正确，也会造成检测不稳定。
传感器位置在调试阶段应可以适当调整，完成调试后则必须可靠固定。
紧固件
紧固件用于连接结构型材、直线导轨、滑台、电机安装座、同步轮座、传感器、防护盖和其他附件。
紧固件虽然尺寸较小，但会直接影响模组的对中、刚性、安全性和长期可靠性。
同步带模组常见紧固件
- 内六角螺钉
- 沉头螺钉
- 紧定螺钉
- 螺母和T型螺母
- 垫圈
- 定位销
- 挡圈
- 螺纹防松部件
紧固扭矩
扭矩不足会导致松动、振动、定位漂移和部件位移。
扭矩过大可能损坏铝制螺纹、使零件变形、压坏轴承或造成导轨扭曲。
防松措施
高振动应用可以使用螺纹锁固胶、防松垫圈、自锁螺母或机械锁止结构。
防护盖与密封部件
同步带模组可以配置上盖板、密封带、不锈钢钢带、风琴罩或侧盖，用于保护内部传动和导向部件。
防护部件的主要功能
- 减少粉尘进入
- 防止人员误触
- 保护同步带和直线导轨
- 改善产品外观
- 减少工艺碎屑污染
配置上盖并不代表模组已经完全密封，还需要同时考虑滑台开口、电机接口、传感器槽和电缆出口。
润滑组件
同步带本身通常不需要润滑，但直线导轨、导轨滑块和部分轴承需要使用润滑脂或润滑油。
常见润滑组件
- 润滑脂嘴
- 润滑孔
- 油管
- 集中润滑接头
- 滑块储油结构
润滑不正确会造成磨损、温升、噪声、污染和使用寿命下降。
电缆管理附件
同步带模组经常需要带动传感器、抓手、相机、真空元件或其他设备，因此需要合理管理运动电缆和气管。
常见电缆管理部件
- 拖链
- 高柔电缆
- 电缆安装支架
- 保护软管
- 气管和真空管
- 应力释放夹具
拖链和电缆阻力需要计入负载和推力计算。布线不合理会增加力矩、干涉运动或造成电缆提前损坏。
各部件如何协同工作？
电机收到运动指令后，通过电机轴或联轴器向主动同步轮输出扭矩。
主动同步轮与同步带啮合，使同步带围绕主动轮和从动轮循环运行。从动同步轮支撑回程，张紧机构负责保持合适张力。
同步带夹块将运动传递给工作滑台。滑台通过导轨滑块沿直线导轨移动，导轨系统负责支撑负载并抵抗侧向力和力矩。
轴承保证同步轮平稳旋转，传感器负责检测原点和行程范围，紧固件则维持整个结构的对中和刚性。
只有所有部件正确匹配并按照完整系统进行装配，同步带模组才能稳定运行。
最影响定位性能的部件
- 同步带抗拉刚性
- 同步带张力
- 主动同步轮精度
- 同步轮轴刚性
- 轴承间隙
- 直线导轨精度
- 导轨滑块预压
- 滑台刚性
- 同步带夹块稳定性
- 电机编码器分辨率
- 结构型材刚性
高分辨率电机不能完全补偿同步带弹性、同步轮跳动、紧固件松动和结构变形。
最影响速度的部件
- 同步轮直径
- 电机转速
- 同步带材料
- 同步带质量
- 滑台质量
- 轴承质量
- 导轨预压
- 拖链阻力
- 型材刚性
最影响负载能力的部件
- 直线导轨规格
- 导轨滑块数量和间距
- 滑台刚性
- 结构型材刚性
- 同步带宽度和抗拉强度
- 同步轮轴承载能力
- 轴承额定负载
- 电机扭矩
最影响使用寿命的部件
- 同步带质量和张力
- 同步轮对中
- 轴承质量
- 导轨润滑
- 污染防护
- 紧固件可靠性
- 电机和驱动器选型
- 运行加速度
- 负载和力矩分布
常见部件故障问题
滑台定位漂移
可能原因包括同步带伸长、张力不正确、同步轮连接松动、同步带夹块松动、轴承间隙或传感器位置变化。
同步带异常噪声
可能原因包括同步轮不同轴、同步带张力过大或不足、带齿损坏、同步轮受到污染或轴承磨损。
滑台振动
可能原因包括结构刚性不足、伺服参数不合理、同步带共振、紧固件松动、导轨滑块损坏或加速度过高。
同步带边缘磨损
可能原因包括同步轮对中不良、同步轮轴倾斜、同步带安装错误或结构发生侧向变形。
重复定位精度下降
可能原因包括同步带弹性、连接松动、张力不正确、负载过大、温度变化或导轨磨损。
电机温度过高
可能原因包括同步带张力过大、轴承损坏、导轨预压过大、加速度过高、电机容量不足或安装不同轴。
同步带模组部件检查表
- 检查同步带表面和带齿
- 检查同步带张力
- 检查同步带边缘磨损
- 检查主动同步轮固定情况
- 检查同步轮对中
- 检查驱动端和从动端轴承
- 检查直线导轨润滑
- 检查导轨滑块噪声和间隙
- 检查滑台紧固件
- 检查同步带夹块
- 检查电机安装座刚性
- 检查联轴器或轴连接
- 测试原点和限位传感器
- 检查传感器支架
- 检查型材安装螺栓
- 检查防护盖
- 检查拖链运行状态
如何选择替换部件？
替换零件不能只按照外形尺寸选择，还需要匹配原始技术参数。
同步带替换
需要确认同步带节距、齿形、宽度、长度、抗拉层材料和环境兼容性。
同步轮替换
需要确认齿形、节距、齿数、宽度、孔径、轮毂结构、材料和轴连接方式。
导轨和滑块替换
需要确认导轨规格、精度等级、预压、滑块类型、密封结构、安装尺寸和润滑要求。
轴承替换
需要确认轴承尺寸、额定负载、允许转速、密封形式、内部游隙和配合要求。
传感器替换
需要确认检测原理、供电电压、输出类型、检测距离、连接器、电缆长度和环境防护等级。
常见问题
同步带模组的核心传动部件是什么？
同步带是主要传动部件，负责将主动同步轮输出的电机扭矩传递给移动滑台。
主动同步轮和从动同步轮有什么区别？
主动同步轮接收电机扭矩并带动同步带，从动同步轮负责支撑同步带回程，并帮助保持对中和张力。
同步带是否负责承受负载？
同步带负责传递运动，不应作为主要承载部件。负载和力矩主要由直线导轨和导轨滑块承受。
同步带模组为什么需要直线导轨？
直线导轨负责控制滑台方向、支撑负载，并防止同步带承受不适合的径向力和力矩。
同步带张力过低会出现什么问题？
张力过低可能造成振动、定位不稳定、齿形啮合不足、同步带横向偏移，并可能在高负载时跳齿。
同步带张力过高会出现什么问题？
张力过高会增加轴承负载、电机扭矩、温升、摩擦、同步带疲劳和部件磨损。
哪个部件最影响负载能力？
直线导轨、导轨滑块、滑台和结构型材对负载和力矩能力影响最大。同步带、电机、同步轮和轴承则限制可输出的驱动力。
哪些部件需要润滑？
直线导轨、导轨滑块和部分轴承需要润滑，同步带本身通常不需要润滑。
为什么需要原点传感器和限位开关？
原点传感器用于建立坐标参考，限位开关用于防止滑台超出允许行程范围。
不同品牌的同步带和同步轮可以混用吗？
只有在节距、齿形、宽度和啮合要求完全兼容时才可以使用。外观相似并不能保证能够正常匹配。
结论
同步带模组并不是简单的同步带和同步轮组合，而是一套机械和电气部件相互配合的完整直线运动系统。
同步带负责传递运动，主动同步轮负责接收电机扭矩，从动同步轮负责支撑回程，张紧机构负责保持正确啮合。直线导轨和导轨滑块负责承载负载，工作滑台则提供工装安装平台。
轴承保证同步轮平稳旋转，电机安装座负责保持轴线对中，传感器负责建立原点和行程限制，紧固件则维持整体结构的刚性和安装精度。
每个部件都会影响同步带模组的运行速度、定位稳定性、负载能力、噪声、维护要求和使用寿命。可靠运行依赖于正确的部件选型、精确装配、合适张力、充分润滑和定期检查。
通过了解主要同步带模组部件及其功能，工程师可以更加准确地进行产品选型、故障诊断和维护规划，并设计出更加稳定可靠的高速直线运动系统。
