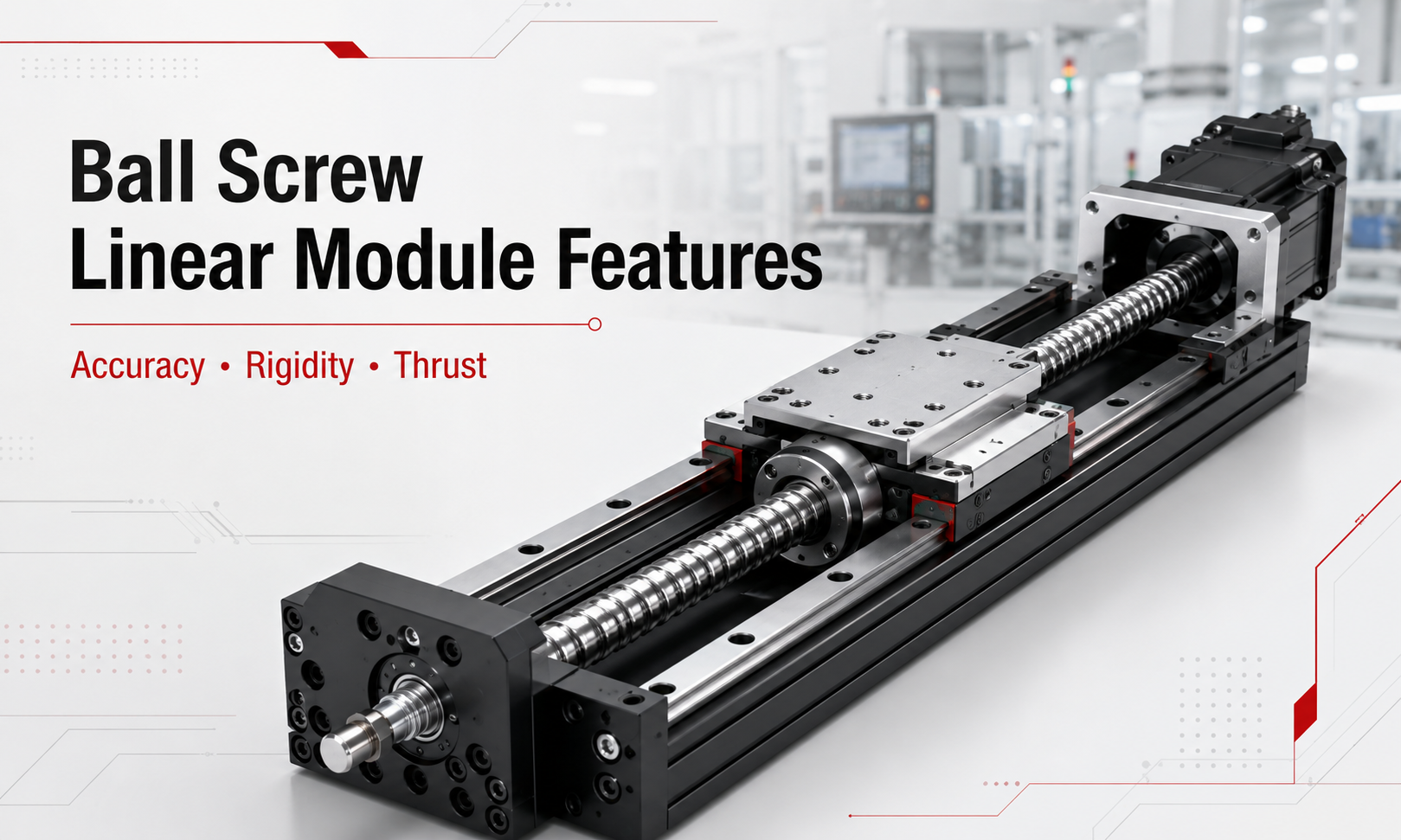

un husillo de bolasmódulo linealEs un sistema de movimiento de precisión que convierte el movimiento giratorio de un motor en un movimiento lineal controlado. Al combinar un husillo de bolas, una tuerca de bolas, una guía lineal, un carro, cojinetes de soporte y componentes de conexión del motor dentro de una estructura integrada, proporciona un posicionamiento lineal preciso, rígido y repetible para equipos de automatización industrial.
Las características principales del módulo lineal de husillo de bolas incluyen alta precisión de posicionamiento, alta repetibilidad, alta rigidez estructural, gran capacidad de empuje, movimiento suave, bajo juego, construcción compacta y compatibilidad con servomotores. Estas características hacen que los módulos de husillo de bolas sean especialmente adecuados para aplicaciones que requieren posicionamiento controlado, manejo de carga estable y movimientos repetitivos confiables.
Sin embargo, el rendimiento real de un módulo lineal de husillo de bolas depende de algo más que el propio husillo. El grado de precisión del tornillo, la precarga, la precisión del riel guía, la disposición de los rodamientos, la rigidez del marco, el tamaño del motor, la calidad del ensamblaje y el ajuste del sistema de control influyen en el rendimiento del movimiento final.
Características clave de un módulo lineal de husillo de bolas
| Característica | Beneficio principal | Valor de aplicación típico |
|---|---|---|
| Alta precisión de posicionamiento | Mueve el carro a una posición ordenada con desviación limitada. | Montaje, inspección y mecanizado de precisión |
| Alta repetibilidad | Vuelve constantemente a la misma posición durante ciclos repetidos. | Pick-and-place, dispensación y pruebas automatizadas |
| Alta rigidez | Resiste la deformación bajo cargas y momentos externos. | Ejes de mecanizado, prensado y portaherramientas. |
| Alto empuje | Genera una fuerte fuerza lineal con una transmisión de potencia eficiente | Elevación vertical, sujeción y transferencia de piezas pesadas |
| Movimiento suave | Reduce la fricción y soporta movimientos estables a baja velocidad. | Inspección visual, escaneo y alimentación de precisión. |
| Baja reacción | Mejora el posicionamiento bidireccional y la precisión de inversión. | Movimiento de contorno y frecuentes ciclos de avance-retroceso. |
| Estructura compacta | Integra componentes de accionamiento y guía en un eje. | Máquinas con espacio de instalación limitado |
| Compatibilidad de servos | Admite control de posición, velocidad y par de circuito cerrado | Automatización programable y sistemas multieje sincronizados. |
1. Alta precisión de posicionamiento
La alta precisión de posicionamiento es una de las características más importantes de un dispositivo de precisión.módulo de husillo de bolas. La precisión de posicionamiento describe qué tan cerca coincide la posición real del carro con la posición objetivo ordenada por elcontrolador de movimiento.
La pista de rodadura helicoidal de un husillo de bolas se fabrica con una precisión de avance controlada. A medida que el tornillo gira, la tuerca de bolas se mueve a lo largo del tornillo según el avance especificado. Debido a que los elementos rodantes reducen la fricción por deslizamiento, el sistema de transmisión puede producir un desplazamiento lineal controlado y predecible.
La precisión del posicionamiento final del módulo se ve afectada por varios factores:
- Precisión del avance del husillo de bolas y grado de fabricación
- Error de avance del husillo de bolas sobre la carrera efectiva
- Juego axial o precarga dentro de la tuerca de bolas
- Precisión y precarga del rodamiento de extremo fijo
- Rectitud y paralelismo de la guía lineal.
- Alineación del acoplamiento y rigidez torsional.
- Rigidez del perfil base y planitud de montaje.
- Resolución del servocodificador y parámetros de control.
- Expansión térmica causada por la temperatura de funcionamiento.
Un tornillo de alta precisión por sí solo no garantiza un eje lineal de alta precisión. El tornillo, la guía, los cojinetes, el carro y el marco deben ensamblarse y alinearse como un sistema mecánico completo. En aplicaciones exigentes, se pueden utilizar la medición láser, el mapeo de errores o la compensación basada en controladores para reducir los errores de posicionamiento sistemáticos.
2. Alta repetibilidad
La repetibilidad se refiere a la capacidad del carro para regresar a la misma posición ordenada durante múltiples ciclos de movimiento en las mismas condiciones. Es especialmente importante en sistemas de automatización que realizan la misma operación cientos o miles de veces.
Un módulo lineal de husillo de bolas puede proporcionar una alta repetibilidad porque las bolas recirculantes crean un contacto rodante estable entre el eje del husillo y la tuerca de bolas. Cuando la tuerca de bolas está precargada adecuadamente y los cojinetes de soporte están ajustados correctamente, se puede minimizar el movimiento axial durante los cambios de dirección.
La alta repetibilidad beneficia aplicaciones como:
- Ensamblaje de componentes electrónicos
- Fijación automática con tornillos
- Dispensación de adhesivos y selladores.
- Posicionamiento de la cámara de visión
- Marcado e inspección láser.
- Automatización de laboratorio
- Carga y descarga de piezas
La repetibilidad y la precisión del posicionamiento están relacionadas, pero no son idénticas. Un módulo puede regresar a la misma posición de manera constante y al mismo tiempo tener un desplazamiento sistemático de la coordenada ordenada. Por lo tanto, ambos valores deben evaluarse al seleccionar un actuador de husillo de bolas.
3. Alta rigidez estructural
La rigidez describe la capacidad del módulo para resistir la deformación cuando se somete a fuerzas axiales, cargas radiales, cargas sobresalientes o cargas de momento. Una plataforma lineal rígida accionada por tornillo mantiene una alineación más estable entre el carro, la herramienta y la pieza de trabajo.
La rigidez de un módulo lineal de husillo de bolas proviene del diseño combinado de varios componentes:
- Un perfil base rígido de aluminio o acero.
- Uno o más carriles guía lineales de precisión.
- Bloques guía precargados
- Un husillo de bolas con un diámetro de eje adecuado
- Rodamientos de soporte de contacto angular precargados
- Un carro ancho con área de montaje adecuada
- Voladizos de carga cortos y correctamente apoyados
La alta rigidez ayuda a reducir la deflexión, la vibración y la variación de posicionamiento bajo cargas cambiantes. Es particularmente valioso en taladrado, asistencia de fresado, prensado, inspección, ensamblaje de precisión y otras aplicaciones donde el eje soporta una fuerza de proceso en lugar de simplemente transportar un componente liviano.
La carga útil nominal por sí sola no describe completamente la rigidez del módulo. Los ingenieros también deben evaluar los momentos permisibles de cabeceo, guiñada y balanceo, la distancia entre el centro de carga, la longitud del carro y la orientación de montaje.
4. Alta capacidad de empuje
Los husillos de bolas son componentes de transmisión mecánica eficientes que pueden convertir el par del motor en un empuje axial sustancial. Esto permite que un actuador de husillo de bolas mueva cargas más pesadas o supere fuerzas de proceso más altas que muchos sistemas compactos accionados por correa de tamaño similar.
La relación teórica entre el par motor y el empuje lineal se puede expresar como:
F = 2πT/L
Dónde:
- Fes el empuje lineal teórico
- oes la eficiencia de transmisión
- tes el par de entrada
- les el paso del husillo de bolas
Un paso de tornillo más pequeño generalmente produce más empuje para el mismo par motor, mientras que un paso más grande produce más recorrido lineal por revolución. Por lo tanto, el cable seleccionado influye en el empuje, la velocidad, los requisitos de velocidad del motor y la resolución de posicionamiento.
El empuje utilizable real debe tener en cuenta la fuerza de aceleración, la fricción, la gravedad, las cargas externas del proceso, el pandeo del tornillo, la velocidad crítica, la capacidad de carga, las curvas de par del motor y un factor de seguridad adecuado.
5. Movimiento suave y estable
Las bolas recirculantes dentro de la tuerca ruedan entre los canales del tornillo y de la tuerca. Este contacto de rodadura crea una fricción significativamente menor que un tornillo deslizante convencional. Como resultado, un módulo lineal de husillo de bolas puede proporcionar un movimiento suave, una transmisión de potencia eficiente y un movimiento estable a velocidades controladas.
El movimiento suave es especialmente beneficioso en aplicaciones que involucran:
- Inspección a baja velocidad
- Escaneo de cámara
- Dispensación de precisión
- Calibración de sensores
- Posicionamiento óptico
- Alimentación controlada
La calidad del movimiento también se ve influenciada por la lubricación, la rectitud del tornillo, la alineación de la guía, la concentricidad del acoplamiento, el ajuste del motor y la distribución de la carga. La lubricación incorrecta o la desalineación pueden aumentar el ruido, la vibración y la variación del par incluso cuando se utilizan componentes de alta calidad.
6. Baja reacción
El contragolpe es el movimiento perdido que puede ocurrir cuando cambia la dirección de viaje. Una reacción excesiva reduce la precisión del posicionamiento bidireccional y puede crear resultados inconsistentes durante los frecuentes movimientos hacia adelante y hacia atrás.
Los módulos de husillo de bolas de precisión suelen utilizar tuercas de bolas precargadas para reducir el juego axial. La precarga mantiene el contacto entre las bolas y las pistas de rodadura, mejorando la respuesta de inversión y aumentando la rigidez axial.
Una reacción baja es importante para:
- Posicionamiento bidireccional
- Movimiento alternativo de alta frecuencia
- Movimiento de contorno e interpolación.
- Posicionamiento de herramientas de precisión
- Sistemas de medición automatizados
Una precarga más alta no siempre es mejor. Una precarga excesiva puede aumentar el par de funcionamiento, la generación de calor y el desgaste. El nivel de precarga debe coincidir con la precisión, vida útil, velocidad y condiciones de carga requeridas.
7. Estructura integrada compacta
Un módulo lineal de husillo de bolas combina el mecanismo de accionamiento, el mecanismo de guía, el carro y la estructura de soporte en una única unidad de movimiento lineal. En comparación con el diseño y montaje de tornillos, rieles, bloques de soporte y placas de montaje por separado, un módulo integrado puede reducir el trabajo de ingeniería e instalación.
La estructura compacta ofrece varias ventajas prácticas:
- Reducción del tamaño de la máquina
- Diseño mecánico simplificado
- Instalación y puesta en marcha más rápidas
- Alineación de componentes más consistente
- Integración más sencilla en sistemas multieje
- Cómodo montaje de motor y sensor
Dependiendo del entorno operativo, el módulo también puede incluir una cubierta protectora, una tira de acero, un fuelle o un perfil cerrado para reducir la entrada de polvo y escombros.
8. Compatibilidad del servomotor
Los módulos lineales de husillo de bolas suelen ser accionados por servomotores de CA porque los servosistemas proporcionan control de bucle cerrado de posición, velocidad y par. Un codificador informa continuamente la posición del motor al variador, lo que permite que el controlador corrija errores de movimiento y siga los perfiles de movimiento programados.
Un módulo de husillo de bolas servoaccionado puede soportar:
- Posicionamiento programable
- Control de aceleración y desaceleración.
- Operación de velocidad variable
- Monitoreo de par
- cámara electrónica
- Interpolación multieje
- Movimiento de pórtico sincronizado
- Referenciado automático y protección de límite
Los motores paso a paso también se pueden utilizar para aplicaciones más simples o de menor costo. Sin embargo, los servomotores generalmente se prefieren cuando la aplicación requiere una mayor respuesta dinámica, corrección de perturbaciones de carga, retroalimentación de par o operación confiable a alta velocidad.
9. Transmisión de potencia eficiente
El diseño de contacto rodante de un husillo de bolas proporciona una alta eficiencia mecánica. Se pierde menos potencia de entrada como fricción en comparación con muchos mecanismos de tornillo deslizante, lo que ayuda a reducir los requisitos de torsión del motor y mejora la capacidad de respuesta al movimiento.
Una alta eficiencia de transmisión puede contribuir a:
- Menores requisitos de potencia del motor
- Reducción del calor debido a la fricción mecánica.
- Respuesta de aceleración más rápida
- Mejor utilización de la energía
- Salida de empuje más predecible
Debido a que los husillos de bolas son mecánicamente reversibles, un eje vertical puede moverse hacia abajo por gravedad cuando se elimina el par del motor. Por lo tanto, las instalaciones verticales pueden requerir un freno de motor, un contrapeso, un freno de seguridad u otro mecanismo de retención de carga.
10. Adecuado para automatización de ejes múltiples
Los módulos de husillo de bolas se pueden combinar en configuraciones XY, XZ, XYZ y de pórtico. Su construcción integrada, recorrido predecible y compatibilidad con servos los hacen adecuados para construir sistemas de movimiento cartesiano programables.
Las configuraciones típicas incluyen:
- Plataforma XY:Posicionamiento plano, inspección y dosificación.
- Sistema XZ:Transferencia, carga y manipulación vertical.
- Robot cartesiano XYZ:pick-and-place tridimensional y montaje
- Sistema de pórtico:Posicionamiento en una gran área de trabajo y movimiento sincronizado.
Cuando se apilan módulos, el eje inferior debe soportar la masa y las fuerzas dinámicas de los ejes superiores. Por lo tanto, se debe comprobar la carga útil, el momento de carga, la aceleración, la deflexión estructural y la capacidad del motor en todo el sistema.
Factores de rendimiento que influyen en las características del módulo de husillo de bolas
Grado de precisión del husillo de bolas
El grado de precisión del tornillo afecta el error de avance y el rendimiento de posicionamiento durante toda la carrera. Los husillos de bolas rectificados se seleccionan comúnmente para sistemas de mayor precisión, mientras que los husillos de bolas laminados de precisión pueden proporcionar un equilibrio adecuado entre rendimiento y costo para la automatización general.
Plomo del husillo de bolas
El cable determina la distancia lineal recorrida durante una revolución del tornillo. Un cable más pequeño generalmente admite un mayor empuje y un movimiento mecánico más fino, mientras que un cable más grande admite una velocidad lineal más alta a la misma velocidad del motor.
Diámetro del tornillo y longitud sin soporte
El diámetro del tornillo y la longitud efectiva influyen en la rigidez axial, la resistencia al pandeo y la velocidad de rotación crítica. Los ejes de carrera larga requieren una evaluación cuidadosa porque el aumento de la velocidad del tornillo puede generar vibraciones o latigazos del tornillo.
Precarga de tuerca de bola
La precarga reduce el juego axial y mejora la rigidez, pero también aumenta la fricción y el calor. La precarga seleccionada debe equilibrar la precisión, el par de funcionamiento, la velocidad y la vida útil.
Disposición de guía lineal
El número, tamaño y distancia de los carriles guía y de los bloques guía influyen en la capacidad de carga radial y en los momentos de carga admisibles. Un espaciamiento más amplio entre rieles y carros más largos generalmente mejoran la resistencia al momento.
Disposición de rodamientos de soporte
El extremo fijo normalmente utiliza cojinetes de contacto angular precargados para controlar el movimiento axial y radial. El extremo opuesto puede usar un soporte flotante que se adapta a la expansión térmica mientras estabiliza el eje del tornillo.
Rigidez de la base y del montaje
Incluso un módulo de alta rigidez puede deformarse cuando se instala en un bastidor de máquina irregular o flexible. La superficie de montaje debe ser plana, limpia y suficientemente rígida para soportar el módulo en toda su longitud.
Lubricación y mantenimiento
Una correcta lubricación reduce la fricción, el desgaste, el ruido y el aumento de temperatura. Los intervalos de lubricación deben determinarse según la velocidad, carrera, ciclo de trabajo, carga, contaminación ambiental y tipo de lubricante.
Fortalezas y limitaciones del módulo de husillo de bolas
| Fortalezas | Limitaciones potenciales |
|---|---|
| Alta precisión de posicionamiento y repetibilidad | La velocidad máxima puede estar limitada por la velocidad crítica del tornillo. |
| Alta rigidez axial y empuje. | Las carreras muy largas requieren un diseño cuidadoso del soporte del tornillo. |
| Juego reducido con precarga adecuada | Requiere lubricación regular |
| Transmisión suave y eficiente | Puede generar calor durante el funcionamiento continuo a alta velocidad |
| Adecuado para posicionamiento servocontrolado | Puede retroceder en aplicaciones verticales. |
| Compacto y fácil de integrar | Normalmente cuesta más que un eje básico accionado por correa. |
Aplicaciones típicas
Debido a su precisión, rigidez y rendimiento de empuje, los módulos lineales de husillos de bolas se utilizan ampliamente en:
- Fabricación de semiconductores y electrónica.
- Equipo de producción de baterías.
- Máquinas de montaje de precisión
- Sistemas de carga de máquinas herramienta.
- Equipo de prueba automático
- Sistemas de inspección por visión
- Equipos de procesamiento láser
- Automatización médica y de laboratorio.
- Máquinas de embalaje y etiquetado.
- Sistemas robóticos de recogida y colocación
Cómo seleccionar un módulo lineal de husillo de bolas
Para seleccionar el módulo lineal de husillo de bolas correcto, defina los requisitos de movimiento completos en lugar de considerar únicamente la carga útil.
- Determine la carrera efectiva requerida.
- Calcule la carga en movimiento y la posición del centro de carga.
- Confirme la instalación horizontal, vertical o inclinada.
- Calcule la fuerza de aceleración y la fuerza externa del proceso.
- Compruebe los momentos permitidos de cabeceo, guiñada y balanceo.
- Definir los requisitos de precisión y repetibilidad del posicionamiento.
- Determinar la velocidad máxima y la aceleración.
- Evaluar el tiempo del ciclo y el servicio operativo.
- Seleccione el diámetro y el paso del tornillo apropiados.
- Dimensionar el servomotor, freno y acoplamiento.
- Considere el polvo, la humedad, la sala limpia o las condiciones de temperatura.
- Aplicar factores de seguridad de carga, velocidad y vida útil adecuados.
Preguntas frecuentes
¿Cuál es la característica principal de un módulo lineal de husillo de bolas?
Su característica principal es la capacidad de proporcionar un posicionamiento lineal preciso y repetible manteniendo al mismo tiempo una alta rigidez axial y una fuerte capacidad de empuje.
¿Por qué un módulo de husillo de bolas tiene un juego reducido?
Se puede precargar una tuerca de bolas de precisión para que las bolas permanezcan en contacto controlado con el tornillo y las pistas de rodadura de la tuerca. Esto reduce el juego axial durante la inversión de dirección.
¿La precisión del posicionamiento es lo mismo que la repetibilidad?
No. La precisión del posicionamiento mide la diferencia entre la posición ordenada y la real. La repetibilidad mide la consistencia con la que el módulo regresa a la misma posición durante ciclos repetidos.
¿Se puede utilizar verticalmente un módulo de husillo de bolas?
Sí. Las aplicaciones verticales son comunes, pero el sistema debe incluir un par de motor adecuado y puede requerir un freno de retención, un contrapeso o un dispositivo de seguridad mecánico para evitar el movimiento descendente incontrolado.
¿Es un módulo de husillo de bolas adecuado para movimientos de alta velocidad y carrera larga?
Se puede utilizar para carreras moderadas y algunas largas, pero se deben comprobar la velocidad crítica del tornillo, el latigazo del tornillo y el pandeo. Una correa de distribución o un módulo de piñón y cremallera pueden ser más adecuados para viajes extremadamente largos y a alta velocidad.
¿Una precarga más alta siempre mejora el rendimiento del módulo?
No. Una precarga más alta puede mejorar la rigidez y reducir el espacio libre, pero una precarga excesiva aumenta el torque, el calor y el desgaste. La precarga debe coincidir con la precisión, velocidad y vida útil requeridas.
¿Qué mantenimiento requiere un módulo lineal de husillo de bolas?
El mantenimiento típico incluye lubricación regular, inspección de contaminación, revisión de sujetadores, monitoreo de ruidos y vibraciones anormales y verificación del estado del acoplamiento, rodamientos y sensores.
Conclusión
Las características clave del módulo lineal de husillo de bolas son alta precisión de posicionamiento, alta repetibilidad, alta rigidez, fuerte empuje, movimiento suave, bajo juego, construcción compacta y compatibilidad con servos. Juntas, estas características hacen del módulo una solución confiable para sistemas de automatización de precisión, ensamblaje, inspección, asistencia de mecanizado y manejo de materiales.
Para obtener el rendimiento esperado, los ingenieros deben seleccionar el husillo de bolas, el riel guía, los cojinetes, el motor y la configuración estructural como un sistema completo. El montaje, la precarga, la lubricación, la alineación y el ajuste del control adecuados son igualmente importantes para mantener la precisión y la vida útil.
