滚珠丝杆模组性能特点详解

滚珠丝杆模组是一种将电机旋转运动转换为直线运动的精密传动装置。它通常由滚珠丝杆、滚珠螺母、直线导轨、导轨滑块、工作滑台、支撑轴承、联轴器、电机安装座以及传感器等部件组成，可在自动化设备中实现稳定、准确且可重复的直线定位。

滚珠丝杆模组的主要性能特点包括高定位精度、高重复定位精度、高刚性、大推力、运行平稳、低背隙、结构紧凑以及良好的伺服兼容性。因此，它特别适合精密装配、视觉检测、自动点胶、工件搬运、机床上下料以及多轴自动化平台等应用。

需要注意的是，滚珠丝杆模组的实际性能并不只由滚珠丝杆决定。丝杆精度等级、螺母预压、导轨精度、支撑轴承结构、底座刚性、装配质量、电机选型以及控制系统调试，都会影响模组最终的定位精度、运行稳定性和使用寿命。

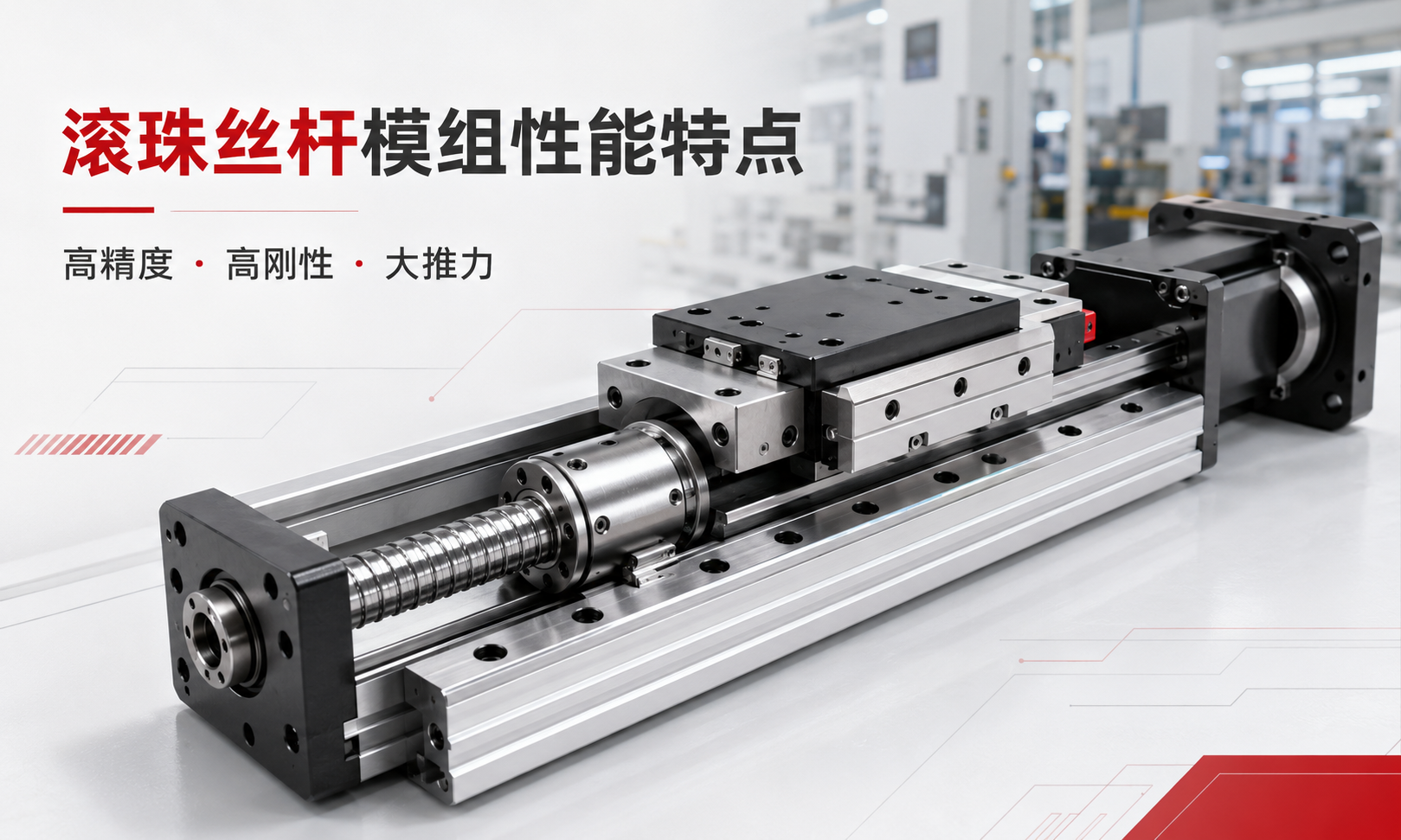

展示高精度、高刚性与大推力特点的滚珠丝杆模组 — 滚珠丝杆模组具有高定位精度、高刚性、大推力和低背隙等性能特点。

滚珠丝杆模组的主要性能特点

性能特点	主要作用	典型应用价值
高定位精度	减小实际位置与目标位置之间的误差	精密装配、检测与加工定位
高重复定位精度	多次运行后能够稳定返回同一位置	点胶、锁螺丝、取放与自动测试
高刚性	承受外部载荷时不易产生明显变形	加工、压装及工具轴应用
大推力	能够将电机扭矩高效转换为轴向推力	垂直升降、夹紧和重载搬运
运行平稳	降低摩擦和速度波动	视觉扫描、检测和精密进给
低背隙	减小换向时的空行程	往复运动和双向精密定位
结构紧凑	将传动、导向和承载结构集成为一个单元	安装空间有限的自动化设备
伺服兼容	支持位置、速度和扭矩闭环控制	可编程自动化及多轴联动系统

一、高定位精度

高定位精度是滚珠丝杆模组最重要的性能特点之一。定位精度表示模组实际到达的位置与控制系统设定目标位置之间的接近程度。

滚珠丝杆表面具有经过精密加工的螺旋滚道。当丝杆旋转时，滚珠螺母会按照丝杆导程产生相应的直线位移。由于滚珠在丝杆和螺母滚道之间进行滚动运动，传动摩擦较小，位移关系相对稳定，因此能够实现较高精度的直线定位。

滚珠丝杆模组的最终定位精度通常受到以下因素影响：

滚珠丝杆的制造精度等级
丝杆在有效行程范围内的导程误差
滚珠螺母的轴向间隙和预压状态
固定端支撑轴承的精度与预紧力
直线导轨的直线度和平行度
联轴器的同轴度和扭转刚性
铝型材底座或钢制底座的结构刚性
安装基面的平面度
伺服编码器分辨率与控制参数
运行温度变化造成的热伸长

因此，使用高精度滚珠丝杆并不代表整套模组一定能够达到同等级的定位精度。丝杆、螺母、导轨、轴承、滑台和底座必须作为一个完整系统进行设计、装配和检测。

在精度要求较高的应用中，还可以通过激光干涉仪检测、位置误差补偿、温度补偿或全闭环光栅尺反馈等方式，进一步减小系统定位误差。

二、高重复定位精度

重复定位精度是指滚珠丝杆模组在相同运行条件下，多次移动到同一目标位置时，实际停止位置的一致程度。对于需要连续重复作业的自动化设备，重复定位精度通常比单次绝对定位精度更加重要。

滚珠丝杆与滚珠螺母之间采用滚动接触，滚动体在循环通道内持续运行。当螺母具有适当预压，支撑轴承安装正确，联轴器和导轨装配良好时，模组能够在多次往返运动中保持稳定的位置重复性。

高重复定位精度适用于以下场景：

电子元件自动装配
自动锁螺丝设备
胶水、密封胶和焊锡点胶
视觉相机移动定位
激光打标与激光检测
实验室自动化设备
工件自动上下料
精密测试和测量设备

定位精度与重复定位精度并不是同一个概念。某个模组可能每次都能稳定返回同一位置，但该位置与控制系统设定坐标之间仍然存在固定偏差。因此，在选型时应同时查看定位精度和重复定位精度，而不能只关注其中一项。

三、高结构刚性

刚性表示滚珠丝杆模组承受轴向力、径向载荷、悬臂载荷或力矩载荷时，抵抗结构变形的能力。高刚性模组能够在载荷变化或加工力作用下，保持工作滑台、工具和工件之间的相对位置稳定。

滚珠丝杆模组的刚性主要来自以下结构：

高强度铝合金型材或钢制底座
具有足够规格的精密直线导轨
预压式导轨滑块
直径和导程合理的滚珠丝杆
预紧角接触轴承组成的固定端支撑
具有足够宽度和长度的工作滑台
合理的导轨间距与滑块间距
较短且合理的负载悬伸距离

高刚性能够减小滑台在外力作用下的偏移、振动和姿态变化，对于钻孔辅助、压装、精密检测、自动装配和工具移动等应用尤其重要。

选择模组时，不能只查看额定负载。还应检查俯仰力矩、偏摆力矩和滚转力矩等允许值，并结合负载重心位置、滑台长度、安装方向和加速度进行判断。

四、大推力

滚珠丝杆具有较高的机械传动效率，能够将伺服电机或步进电机的旋转扭矩转换为较大的轴向推力。在相同安装尺寸下，滚珠丝杆模组通常比普通同步带模组更适合承受较大的轴向负载和外部工艺力。

理论上，电机扭矩与丝杆轴向推力之间可以通过以下关系进行估算：

F = 2πηT / L

其中：

F表示理论轴向推力
η表示滚珠丝杆传动效率
T表示输入扭矩
L表示滚珠丝杆导程

在电机扭矩相同的情况下，丝杆导程越小，理论推力通常越大；导程越大，每转产生的直线位移越大，更有利于提高运行速度。因此，丝杆导程会同时影响推力、速度、机械分辨率和电机转速需求。

实际选型时还需要考虑以下因素：

负载加速产生的惯性力
垂直安装时的重力
加工、压装或夹紧产生的外部工艺力
滚珠丝杆的允许轴向载荷
长行程情况下的丝杆失稳风险
支撑轴承的额定载荷
电机在不同转速下的实际扭矩
联轴器的允许扭矩
所需安全系数

五、运行平稳

滚珠丝杆螺母内部的循环滚珠在丝杆和螺母滚道之间进行滚动运动，相比普通滑动丝杆具有更小的摩擦阻力。因此，滚珠丝杆模组能够实现较平稳的启动、低速运行和速度切换。

运行平稳的特点对以下应用非常有利：

低速视觉检测
相机扫描与图像采集
精密点胶
光学元件定位
传感器标定
精密送料
自动测量

不过，模组是否能够平稳运行，还与润滑状态、丝杆直线度、导轨平行度、联轴器同轴度、电机参数以及负载分布有关。即使使用高品质滚珠丝杆，如果导轨与丝杆安装不平行，也可能出现运行阻力增加、异响、振动和电机电流波动等问题。

六、低背隙

背隙是指运动方向改变时，传动系统产生的空行程或失位现象。背隙过大会影响双向定位精度，并导致模组在频繁正反运动时出现位置不一致。

高精度滚珠丝杆模组通常采用预压式滚珠螺母，通过调整滚珠尺寸、双螺母结构或内部预压方式，使滚珠与滚道保持稳定接触，从而减小丝杆与螺母之间的轴向间隙。

低背隙适合以下运动要求：

双向精密定位
高频往复运动
频繁正反转
轮廓轨迹运动
多轴插补运动
精密工具定位
自动测量与校准

需要注意的是，螺母预压并不是越大越好。过大的预压虽然可以提高轴向刚性和换向响应，但也会增加摩擦扭矩、温升和磨损，降低高速运行能力和使用寿命。预压等级应根据精度、速度、负载和寿命要求合理选择。

七、结构紧凑

滚珠丝杆模组将传动机构、导向机构、承载滑台和支撑结构集成为一个完整的直线运动单元。与分别采购丝杆、导轨、轴承座和安装板再进行组装相比，集成式模组能够减少机械设计和装配工作。

紧凑结构具有以下优势：

减小自动化设备占用空间
简化机械结构设计
缩短安装和调试时间
提高丝杆与导轨的装配一致性
便于搭建多轴运动平台
方便安装电机、传感器和限位开关
有利于设备标准化和模块化设计

根据使用环境不同，滚珠丝杆模组还可以配置铝合金防护盖、钢带、防尘罩或全封闭型材，减少灰尘、切屑和异物进入内部传动区域。

八、良好的伺服兼容性

滚珠丝杆模组通常与交流伺服电机配套使用。伺服系统可以通过编码器反馈，实现位置、速度和扭矩的闭环控制，使模组按照预设轨迹、速度和加速度运行。

伺服驱动滚珠丝杆模组可以实现：

可编程位置控制
速度和加速度控制
多段变速运行
扭矩限制与负载监测
自动回原点
软限位和硬限位保护
多轴插补运动
电子凸轮控制
双驱龙门同步控制

对于成本较低、速度要求不高或负载变化较小的设备，也可以使用步进电机驱动。但当系统要求高速响应、负载扰动补偿、扭矩反馈或可靠的位置闭环时，通常更适合配置伺服电机。

九、传动效率高

滚珠丝杆采用滚动摩擦方式传递动力，机械效率通常明显高于普通滑动丝杆。较高的传动效率能够减少摩擦损失，使电机扭矩更有效地转换为直线推力。

高传动效率可以带来以下优势：

降低电机扭矩和功率需求
减少机械摩擦产生的热量
提高加速响应能力
改善能量利用效率
使推力输出更加稳定

由于滚珠丝杆具有一定的可逆传动特性，垂直安装时，如果电机停止输出扭矩，负载可能在重力作用下向下移动。因此，垂直轴通常需要配置带抱闸伺服电机、平衡装置、安全制动器或其他防坠落机构。

十、适合搭建多轴自动化系统

滚珠丝杆模组可以组合成XY平台、XZ平台、XYZ直角坐标机器人以及龙门运动系统。其集成化结构、稳定的位移关系和良好的伺服兼容性，使其适合搭建可编程多轴自动化设备。

XY平台：适合平面定位、视觉检测、点胶和激光加工。
XZ平台：适合上下料、搬运、升降和取放作业。
XYZ直角坐标机器人：适合三维空间内的装配、检测和搬运。
龙门运动系统：适合较大工作范围的定位和多工位自动化。

在进行多轴叠加时，下层模组不仅需要承载工件，还需要承载上层模组、电机、安装板和线缆等部件的质量。因此，应重新计算总负载、重心位置、力矩载荷、加速度惯性力和结构变形，不能直接按照单轴额定负载进行选择。

影响滚珠丝杆模组性能的主要因素

1. 滚珠丝杆精度等级

丝杆精度等级会影响有效行程内的导程误差和整体定位性能。研磨滚珠丝杆通常适合精度要求较高的设备，精密轧制滚珠丝杆则能够在成本与性能之间取得较好的平衡。

2. 滚珠丝杆导程

导程表示丝杆旋转一圈时螺母产生的直线位移。小导程通常有利于获得更大的推力和更细的机械位移，大导程则有利于在相同电机转速下获得更高的直线速度。

3. 丝杆直径与有效长度

丝杆直径和有效长度会影响轴向刚性、临界转速和抗失稳能力。长行程模组在高速旋转时容易受到丝杆振动和甩动限制，因此需要根据行程和转速校核临界转速。

4. 滚珠螺母预压

适当预压可以减小轴向间隙，提高刚性和换向精度。但预压过大也会增加运行扭矩、温升和磨损，需要在精度与寿命之间取得平衡。

5. 直线导轨布置

导轨和滑块的规格、数量及间距会影响径向承载能力和力矩承载能力。增大导轨间距、使用较长滑台或增加滑块间距，通常有利于提高抗力矩能力。

6. 支撑轴承结构

固定端通常采用预紧角接触轴承，用于限制丝杆的轴向和径向移动。另一端可采用支撑端轴承，在稳定丝杆的同时允许其因温度变化产生一定轴向伸缩。

7. 底座和安装基面刚性

即使模组本身具有较高刚性，如果安装在不平整或刚性不足的机架上，也可能产生弯曲和扭曲。安装基面应保持清洁、平整，并在模组全长范围内提供充分支撑。

8. 润滑与维护

正确润滑能够减小摩擦、磨损、噪声和温升。润滑周期应根据模组速度、行程、负载、运行频率、环境污染程度和润滑脂类型进行确定。

滚珠丝杆模组的优势与局限

主要优势	可能存在的局限
定位精度和重复定位精度较高	最高速度受到丝杆临界转速限制
轴向刚性高、推力较大	超长行程需要重点校核丝杆支撑结构
通过预压可实现低背隙	需要定期补充润滑脂
运行平稳、传动效率高	高速连续运行时可能产生温升
适合伺服闭环定位	垂直安装时可能出现反向驱动
集成度高、便于安装	一般比基础同步带模组成本更高
