Amódulo lineal de husillo de bolases uno de los sistemas de movimiento lineal de precisión más utilizados en la automatización industrial moderna. Al combinar un mecanismo de accionamiento de husillo de bolas, rieles de guía lineal, carro, base de aluminio, interfaz de motor y componentes de control en un solo conjunto integrado, convierte el movimiento giratorio de un motor en un movimiento lineal suave y de alta precisión.
En comparación con los mecanismos de movimiento lineal convencionales ensamblados a partir de husillos de bolas y rieles guía separados, un módulo lineal de husillo de bolas estandarizado proporciona mayor precisión de posicionamiento, mayor rigidez, instalación más sencilla, menores requisitos de mantenimiento y un tiempo de desarrollo de la máquina significativamente más corto.
Debido a su extraordinaria precisión y repetibilidad, elmódulo lineal de husillo de bolasse ha convertido en la solución preferida para equipos de semiconductores, maquinaria CNC, fabricación de productos electrónicos, automatización de laboratorios, producción de baterías de litio, sistemas de inspección por visión, dispositivos médicos y muchas otras aplicaciones industriales donde el posicionamiento preciso es esencial.
Esta guía explica todo lo que necesita saber sobre unmódulo lineal de husillo de bolas, incluida su definición, principio de funcionamiento, estructura interna, componentes principales, características de rendimiento y aplicaciones industriales típicas.

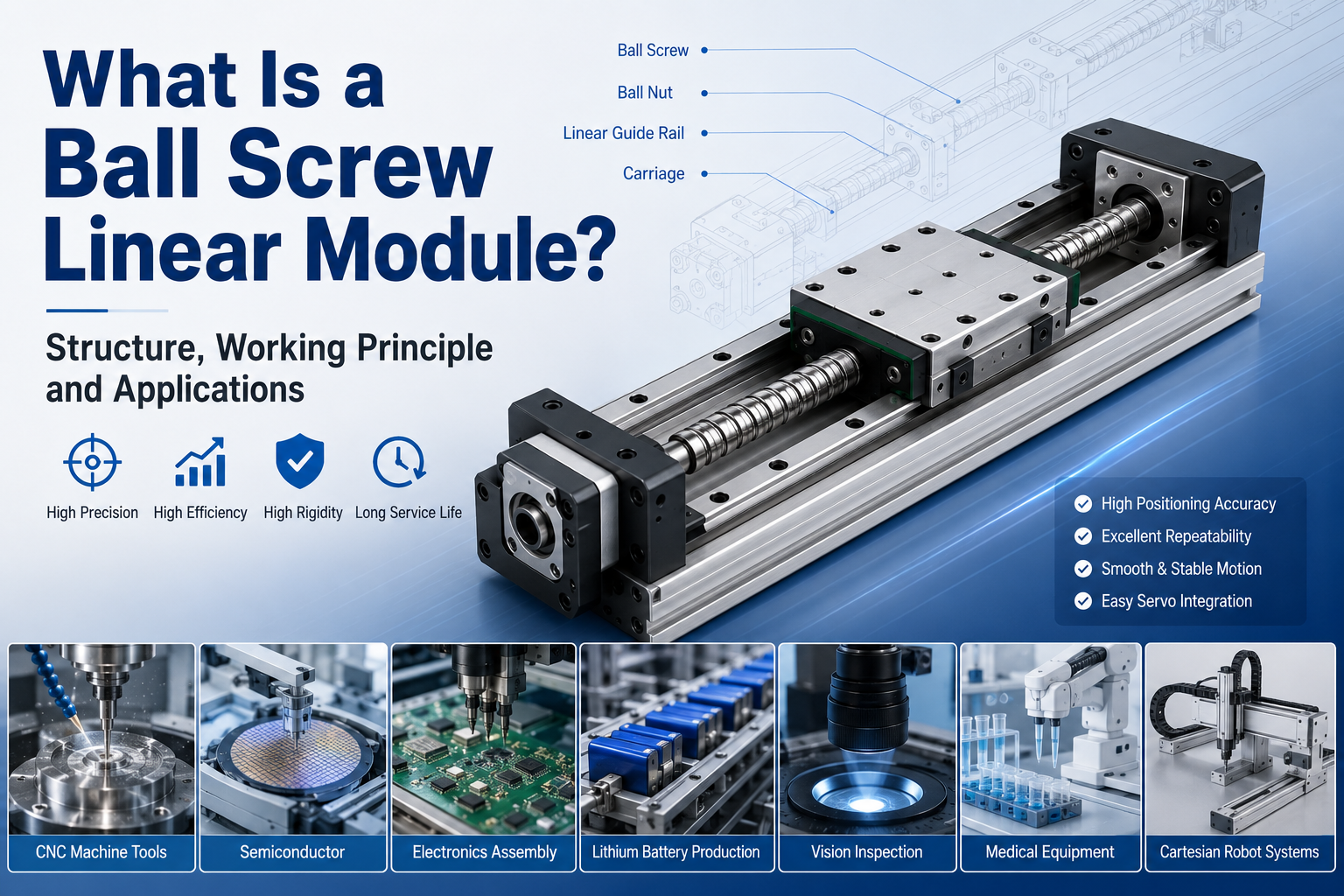

¿Qué es un módulo lineal de husillo de bolas?
Un módulo lineal de husillo de bolas es una plataforma de movimiento lineal de precisión que utiliza unhusillo de bolaspara conducir un carro en movimiento a lo largo de carriles guía lineales. Las bolas rodantes que circulan dentro de la tuerca de bolas reducen drásticamente la fricción en comparación con los tornillos de avance convencionales, lo que permite que el módulo logre una alta precisión de posicionamiento, una excelente eficiencia de transmisión, una larga vida útil y un movimiento suave.
A diferencia de los cilindros neumáticos o los actuadores hidráulicos que dependen de la presión del fluido, un módulo lineal de husillo de bolas es accionado mecánicamente por un motor eléctrico. Esto lo hace adecuado para aplicaciones que requieren posicionamiento programable, movimiento repetible, servocontrol y regulación precisa de la velocidad.
En los equipos de automatización modernos, un módulo lineal de husillo de bolas sirve a menudo como sistema de posicionamiento de un solo eje. También se pueden combinar varios módulos en mesas XY, robots cartesianos XYZ, sistemas de pórtico y plataformas de automatización multieje.
Comprender el concepto básico
El objetivo fundamental de todo módulo lineal es transformar el movimiento giratorio en movimiento lineal controlado. En un módulo lineal de husillo de bolas, esta conversión se logra mediante la interacción entre el eje del husillo giratorio y el conjunto de tuerca de bolas.
Cuando el motor hace girar el husillo de bolas, decenas o incluso cientos de bolas de acero de precisión circulan continuamente dentro de la tuerca. En lugar de deslizarse directamente contra las roscas del tornillo, estas bolas ruedan entre el tornillo y la tuerca, lo que reduce en gran medida la fricción y al mismo tiempo transfiere la fuerza mecánica de manera eficiente.
A medida que la tuerca de bolas se mueve a lo largo del tornillo giratorio, el carro unido a la tuerca se desplaza a lo largo de rieles guía lineales de precisión. Debido a que los rieles guía absorben cargas laterales mientras el tornillo proporciona fuerza impulsora, tanto la precisión del movimiento como la rigidez estructural se mantienen simultáneamente.
Este principio de transmisión por contacto rodante es una de las razones principales por las que los sistemas accionados por husillos de bolas son capaces de lograr una precisión de posicionamiento a nivel de micras en muchas aplicaciones industriales.
¿Por qué se llama módulo lineal de husillo de bolas?
El nombre proviene de su componente central de transmisión: elhusillo de bolas. A diferencia de los husillos trapezoidales tradicionales que generan fricción por deslizamiento, un husillo de bolas contiene bolas de acero recirculantes entre el eje del husillo y la tuerca.
Estas bolas rodantes circulan continuamente a través de canales de retorno especialmente diseñados, lo que permite convertir el movimiento giratorio en movimiento lineal con una eficiencia extremadamente alta.
El término "módulo lineal" se refiere a la unidad de movimiento integrada completa y no al husillo de bolas en sí. Además del husillo de bolas, el módulo también incluye:
- Base de aluminio de precisión
- Rieles guía lineales
- carro en movimiento
- Conjuntos de soporte de rodamientos
- Interfaz de montaje del motor
- Sensores de límite
- Sistema de gestión de cables
- Funda protectora (opcional)
Al integrar todos estos componentes en un producto estandarizado, los fabricantes eliminan el complicado trabajo de alineación durante el ensamblaje de la máquina y, al mismo tiempo, mejoran la confiabilidad general del sistema.

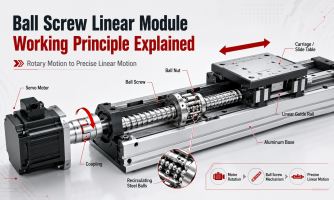

¿Cómo funciona un módulo lineal de husillo de bolas?
El principio de funcionamiento de un módulo lineal de husillo de bolas se puede dividir en varias etapas de movimiento continuo.
1. El motor genera movimiento giratorio
Un servomotor de CA, un motor paso a paso u otro actuador giratorio proporciona potencia de rotación a través de un acoplamiento o transmisión por correa conectada al husillo de bolas.
2. El husillo de bolas gira
El eje del tornillo gira mientras permanece fijado axialmente mediante soportes de rodamiento ubicados en uno o ambos extremos del módulo.
3. Las bolas de acero ruedan dentro de la tuerca
Cientos de bolas de acero de precisión circulan continuamente por el interior de la tuerca de bolas. En lugar de deslizarse por las roscas de los tornillos, estas bolas ruedan suavemente, lo que reduce drásticamente la fricción y el desgaste mecánico.
4. La tuerca de bolas produce movimiento lineal
A medida que el tornillo gira, la tuerca de bolas se desplaza linealmente a lo largo del eje del tornillo. La dirección de marcha depende completamente del sentido de rotación del motor.
5. El carro se mueve a lo largo de los rieles guía
Dado que el carro está conectado rígidamente a la tuerca de bolas, se mueve junto con la tuerca mientras los rieles de guía lineal mantienen una alineación precisa y resisten cargas externas.
6. La retroalimentación de posición permite un control de precisión
Los servosistemas equipados con codificadores monitorean continuamente la posición del motor, lo que permite un posicionamiento altamente preciso, movimiento sincronizado de múltiples ejes, interpolación y control de movimiento de circuito cerrado.
Esta combinación de transmisión rodante eficiente y servocontrol de precisión hace que los husillos de bolasmódulos linealesideal para aplicaciones que requieren alta repetibilidad y posicionamiento preciso.
Principales ventajas de la tecnología de accionamiento por husillo de bolas
Alta precisión de posicionamiento
La transmisión por husillo de bolas ofrece una precisión de posicionamiento significativamente mayor que muchos otros métodos de transmisión mecánica. Combinados con rieles guía de precisión y servomotores, los errores de posicionamiento se pueden minimizar para tareas de automatización exigentes.
Excelente repetibilidad
Debido a que el juego se minimiza mediante el diseño de precarga, el posicionamiento repetido sigue siendo muy consistente durante ciclos de producción largos.
Alta eficiencia mecánica
La fricción de rodadura permite que la eficiencia de la transmisión alcance normalmente alrededor del 90%, lo que reduce sustancialmente la pérdida de energía en comparación con los mecanismos de tornillo deslizante.
Alta rigidez
La combinación de cojinetes de soporte de tornillo de precisión, estructura rígida de aluminio y guías lineales proporciona una excelente rigidez estructural adecuada para equipos de mecanizado, dosificación, inspección y montaje.
Larga vida útil
La lubricación adecuada reduce significativamente el desgaste entre los elementos rodantes, lo que permitemódulos de husillo de bolaspara lograr una larga vida útil incluso bajo uso industrial continuo.
Control de velocidad preciso
Dado que el movimiento es directamente proporcional a la rotación del motor, la velocidad del movimiento se puede programar con precisión mediante servocontroladores o sistemas de control de movimiento.
Descripción general de la estructura del módulo lineal de husillo de bolas
Aunque los distintos fabricantes ofrecen distintos diseños, la mayoría de los módulos lineales de husillos de bolas comparten una arquitectura mecánica muy similar. Cada componente estructural contribuye a la precisión del posicionamiento, la rigidez, la capacidad de carga, la vida útil y el rendimiento del mantenimiento.
Un módulo lineal de husillo de bolas típico consta de los siguientes conjuntos:
- Marco base de aluminio
- Conjunto de husillo de bolas
- Tuerca de bolas
- Rieles guía lineales
- Carro (control deslizante)
- Unidades de soporte de rodamientos
- Brida de montaje del motor
- Sensores de límite
- Sistema de lubricación
- Funda protectora
Cada componente realiza una función dedicada mientras trabajan juntos como una plataforma integrada de movimiento de precisión.
Componentes principales de un módulo lineal de husillo de bolas
Marco base de aluminio
El perfil de aluminio forma la columna vertebral estructural del módulo. Soporta todos los componentes mecánicos manteniendo la rigidez, la estabilidad dimensional y la precisión de la instalación.
Los módulos de alta calidad suelen utilizar bases de aleación de aluminio mecanizadas con precisión que minimizan la deformación durante el funcionamiento a largo plazo.
Conjunto de husillo de bolas
El husillo de bolas es el principal componente de transmisión responsable de convertir el movimiento giratorio en movimiento lineal. Su avance determina directamente la distancia recorrida por revolución, influyendo tanto en la velocidad como en el empuje.
Las diferentes opciones de cables permiten a los ingenieros optimizar el equilibrio entre precisión de posicionamiento, velocidad máxima y capacidad de carga según los requisitos de la aplicación.
Tuerca de bola
La tuerca de bolas contiene bolas de acero recirculantes fabricadas con precisión que ruedan suavemente entre la tuerca y el eje del tornillo. Este contacto rodante minimiza la fricción mientras mantiene una transmisión de potencia altamente eficiente.
Muchos módulos de grado industrial emplean tuercas de bolas precargadas para eliminar el juego y mejorar aún más la precisión del posicionamiento.
Rieles guía lineales
Mientras que el husillo de bolas proporciona la fuerza motriz, elcarriles guía linealesson los encargados de guiar con precisión el carro durante todo su recorrido. Las guías lineales de precisión mantienen el movimiento en línea recta, absorben cargas radiales y de momento y evitan deflexiones no deseadas durante la operación.
Los módulos lineales de husillo de bolas modernos utilizan generalmente carriles guía lineales perfilados con rodamientos de bolas. Estas guías ofrecen alta rigidez, baja fricción y excelente capacidad de carga, lo que las hace adecuadas para equipos de automatización de precisión.
La calidad de los rieles guía influye directamente en la precisión del posicionamiento, la repetibilidad, el rendimiento de vibración y la vida útil general.
Carro (deslizador)
El carro, también conocido como corredera o mesa móvil, es la plataforma que transporta la carga útil. Está conectado mecánicamente a la tuerca de bolas para que el movimiento lineal generado por el tornillo se transfiera directamente a la pieza de trabajo o herramienta montada en el carro.
Dependiendo de la aplicación, el carro puede soportar accesorios, pinzas robóticas, cámaras de visión, válvulas dispensadoras, cabezales láser, herramientas de mecanizado o equipos de inspección.
Para garantizar un funcionamiento estable bajo cargas variables, el carro está diseñado con rigidez optimizada y múltiples orificios de montaje para una instalación flexible.
Unidades de soporte de rodamientos
Ambos extremos del husillo de bolas están soportados por unidades de rodamientos de precisión. Estos soportes mantienen la alineación de los tornillos, minimizan el movimiento axial y absorben las cargas rotacionales generadas durante el funcionamiento a alta velocidad.
Los cojinetes de soporte de alta calidad también reducen la vibración y mejoran la estabilidad de la transmisión, especialmente en aplicaciones que implican aceleración y desaceleración rápidas.
Interfaz de montaje del motor
La interfaz de montaje del motor conecta el husillo de bolas a un servomotor, motor paso a paso u otra fuente de accionamiento. Las dimensiones de montaje estandarizadas simplifican la instalación del motor y permiten a los usuarios seleccionar motores según los requisitos de la aplicación.
Algunos módulos incorporan diseños de acoplamiento directo, mientras que otros utilizan correas de distribución para lograr una reducción de velocidad o aumentar la flexibilidad de la instalación.
Sensores de límite
Los sensores de límite fotoeléctricos o magnéticos detectan la posición del carro cerca de ambos extremos de la carrera. Estos sensores evitan el sobrecarrera, protegen el equipo contra colisiones y establecen posiciones de referencia durante la inicialización del sistema.
Los sistemas de automatización modernos también utilizan sensores para procedimientos de referencia, verificación de posicionamiento y monitoreo de producción.
Sistema de lubricación
La lubricación adecuada es esencial para mantener el rendimiento a largo plazo. Los lubricantes reducen la fricción entre el tornillo, la tuerca de bolas y los rieles guía al tiempo que minimizan el desgaste y previenen la corrosión.
Muchos módulos industriales proporcionan puertos de lubricación dedicados que simplifican el mantenimiento de rutina sin requerir el desmontaje completo de la máquina.
Cubierta protectora
Las cubiertas protectoras opcionales protegen los componentes móviles internos del polvo, virutas de metal, refrigerante y otros contaminantes. Dependiendo del entorno de trabajo, las cubiertas pueden estar compuestas por listones de acero inoxidable, cubiertas telescópicas, fuelles o carcasas cerradas de aluminio.
La protección eficaz extiende significativamente la vida útil de los componentes y mejora la confiabilidad en entornos industriales hostiles.
Características de rendimiento de los módulos lineales de husillo de bolas
En comparación con muchas otras tecnologías de transmisión lineal, los módulos lineales de husillo de bolas ofrecen una excelente combinación de precisión, rigidez, eficiencia y controlabilidad. Estas características explican por qué se utilizan ampliamente en aplicaciones exigentes de automatización industrial.
Excelente precisión de posicionamiento
La transmisión por husillo de bolas permite un posicionamiento muy preciso porque el contacto rodante minimiza el juego y el error mecánico. Combinado con servocontrol y rieles guía de precisión, el sistema puede alcanzar repetidamente posiciones programadas con una consistencia excepcional.
Excelente repetibilidad
La repetibilidad es a menudo incluso más importante que la precisión absoluta del posicionamiento en la producción automatizada. Los módulos de husillo de bolas mantienen un posicionamiento altamente consistente durante miles o millones de ciclos operativos, lo que los hace ideales para procesos de fabricación repetitivos.
Alta capacidad de carga
La combinación de un husillo de bolas rígido, guías lineales robustas y una estructura de aluminio reforzada permite que estos módulos soporten cargas útiles importantes mientras mantienen un movimiento preciso.
Alta rigidez
La mínima deformación estructural bajo carga garantiza operaciones estables de mecanizado, inspección, dispensación y montaje. La alta rigidez también reduce la vibración durante la aceleración y mejora la estabilidad general del sistema.
Movimiento suave
La transmisión por contacto rodante produce un movimiento suave y estable con muy baja fricción, lo que reduce el ruido y mejora la calidad del movimiento.
Larga vida útil
Cuando se lubrican y mantienen adecuadamente, los módulos lineales de husillo de bolas pueden funcionar de manera confiable durante muchos años en condiciones industriales continuas, lo que proporciona un excelente valor a largo plazo.
Fácil integración de servos
Los módulos lineales de husillo de bolas son totalmente compatibles con los sistemas de control de movimiento modernos, incluidos servoaccionamientos, PLC, PC industriales y controladores multieje. Esto permite una interpolación precisa, movimiento sincronizado y secuencias de automatización complejas.
Aplicaciones típicas de módulos lineales de husillo de bolas
Debido a su alta precisión y excelente repetibilidad, los módulos lineales de husillo de bolas se utilizan ampliamente en numerosas industrias donde se requiere un posicionamiento lineal preciso.
Máquinas herramienta CNC
Los centros de mecanizado CNC utilizan módulos lineales de husillos de bolas para posicionar herramientas de corte y piezas de trabajo con alta precisión, garantizando precisión dimensional y calidad de superficie.
Fabricación de semiconductores
Los equipos de producción de semiconductores requieren una precisión de posicionamiento a nivel de micras para la manipulación, inspección, litografía y embalaje de obleas. Los módulos de husillo de bolas proporcionan la estabilidad necesaria para estos procesos exigentes.
Ensamblaje de componentes electrónicos
Los sistemas automatizados de ensamblaje de PCB, fijación de tornillos, soldadura, dispensación y prueba se basan en un posicionamiento lineal preciso para mejorar la eficiencia de la producción y la calidad del producto.
Producción de baterías de litio
Los equipos de fabricación de baterías utilizan módulos de husillo de bolas para el apilamiento de electrodos, la soldadura, la inspección y el ensamblaje de precisión durante todo el proceso de producción.
Sistemas de inspección por visión
Los equipos de visión artificial frecuentemente requieren un movimiento preciso de cámaras o piezas de trabajo para garantizar una adquisición de imágenes precisa y una inspección automatizada.
Equipos médicos
La automatización de laboratorio, los instrumentos de diagnóstico, los sistemas de manipulación de muestras y los equipos de fabricación médicos suelen utilizar módulos lineales de husillos de bolas para un posicionamiento fiable y repetible.
Automatización de ensamblaje de precisión
Las estaciones de ensamblaje robótico utilizan módulos de husillos de bolas para posicionar componentes con precisión durante las operaciones de fijación, inserción, alineación e inspección de calidad.
Sistemas de robots cartesianos
Se pueden combinar múltiples módulos lineales de husillo de bolas en XY, XZ, XYZ orobot pórticoconfiguraciones para crear sistemas flexibles de automatización multieje capaces de manejar tareas de producción complejas.
¿Por qué elegir un módulo lineal de husillo de bolas?
La selección de la solución de movimiento lineal adecuada depende de los requisitos de la aplicación, como la precisión del posicionamiento, la capacidad de carga, la distancia de recorrido, la velocidad y el entorno operativo.
Para aplicaciones que priorizan la precisión sobre velocidades de desplazamiento extremadamente altas, los módulos lineales de husillo de bolas siguen siendo una de las soluciones de transmisión mecánica más efectivas disponibles. Su excelente repetibilidad, alta rigidez, tecnología madura y amplia compatibilidad con servosistemas los hacen adecuados tanto para equipos industriales estándar como para proyectos de automatización altamente personalizados.
En comparación con los sistemas de movimiento ensamblados manualmente, los módulos lineales de husillo de bolas integrados también reducen la complejidad de la ingeniería, acortan los ciclos de desarrollo de la máquina, simplifican la instalación y mejoran la confiabilidad a largo plazo.
Preguntas frecuentes
¿Qué es un módulo lineal de husillo de bolas?
Un módulo lineal de husillo de bolas es un sistema de movimiento lineal de precisión integrado que convierte la rotación del motor en un movimiento lineal preciso mediante un conjunto de husillo de bolas y tuerca de bolas.
¿Cómo funciona un módulo lineal de husillo de bolas?
El motor hace girar el husillo de bolas, lo que hace que las bolas recirculantes dentro de la tuerca de bolas rueden a lo largo de las roscas del tornillo. La tuerca móvil impulsa el carro a lo largo de rieles guía de precisión para producir un movimiento lineal suave.
¿Cuáles son las ventajas de un módulo lineal de husillo de bolas?
Las ventajas clave incluyen alta precisión de posicionamiento, excelente repetibilidad, alta rigidez, alta eficiencia de transmisión, larga vida útil y compatibilidad con sistemas de control de movimiento servo.
¿Qué industrias utilizan módulos lineales de husillo de bolas?
Se utilizan ampliamente en mecanizado CNC, fabricación de semiconductores, ensamblaje de productos electrónicos, producción de baterías de litio, visión artificial, equipos médicos, automatización de laboratorios y sistemas robóticos.
¿Cuál es la diferencia entre un módulo lineal de husillo de bolas y un módulo lineal accionado por correa?
Los módulos lineales de husillo de bolas priorizan la precisión de posicionamiento, el empuje y la rigidez, mientras que los módulos lineales accionados por correa generalmente proporcionan velocidades de desplazamiento más altas y longitudes de carrera más largas. La mejor opción depende de los requisitos de movimiento de la aplicación.
Conclusión
Amódulo lineal de husillo de bolasEs uno de los componentes de movimiento de precisión más importantes utilizados en la automatización industrial. Al integrar un sistema de transmisión de husillo de bolas, guías lineales de precisión, carro, interfaz de motor y estructuras mecánicas de soporte en una plataforma estandarizada, ofrece un movimiento lineal preciso, suave y repetible para una amplia gama de aplicaciones de fabricación.
Su combinación de alta precisión de posicionamiento, excelente rigidez, transmisión de potencia eficiente y rendimiento confiable a largo plazo lo convierte en una solución ideal para industrias que van desde la fabricación de semiconductores y el mecanizado CNC hasta el ensamblaje de productos electrónicos, equipos médicos y automatización inteligente.
A medida que la fabricación continúa exigiendo mayor precisión, mayor productividad y control de movimiento más inteligente, los módulos lineales de husillos de bolas seguirán siendo una tecnología central que respaldará la próxima generación de equipos automatizados.
