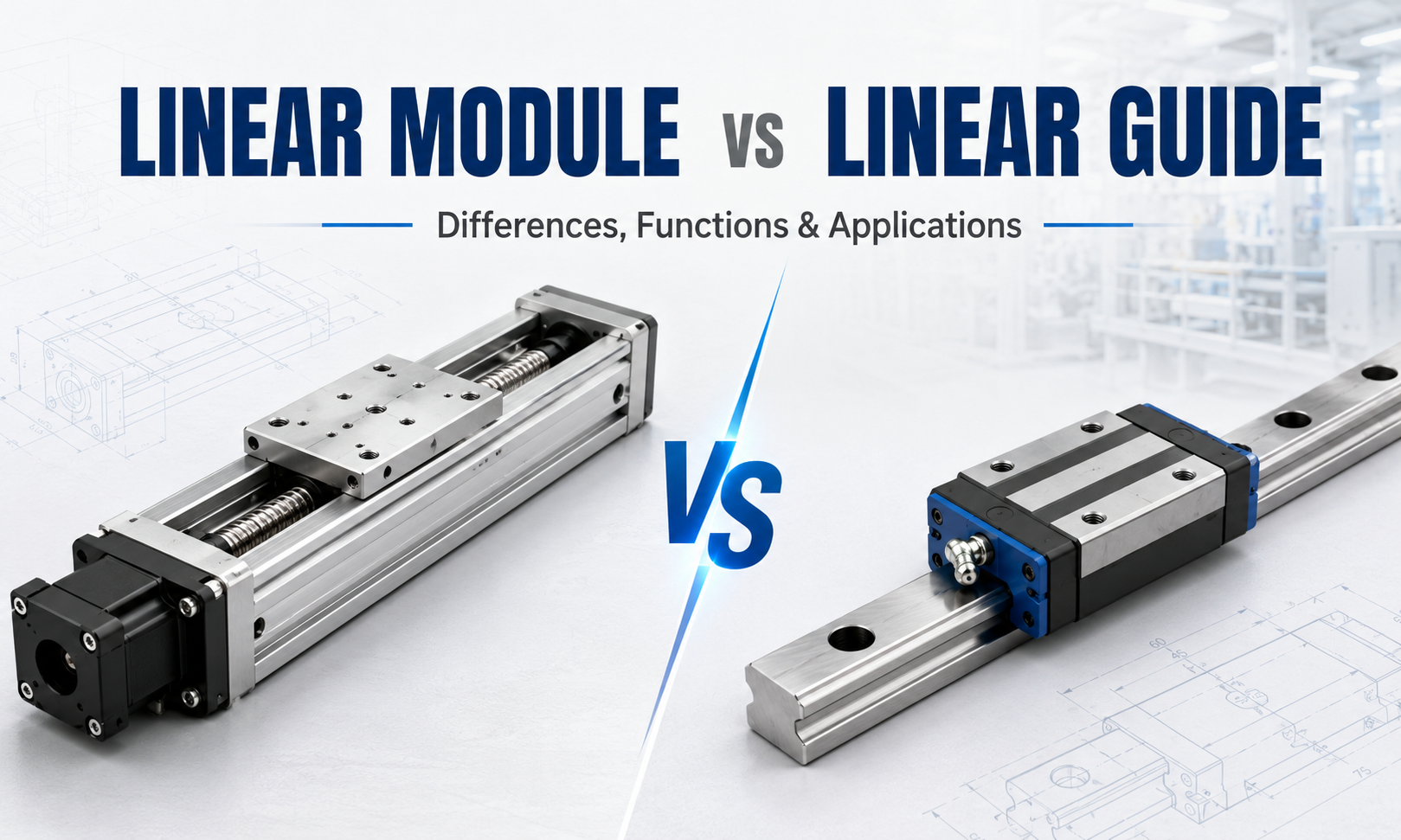

اےلکیری ماڈیولاور aلکیری گائیڈصنعتی لکیری حرکت کے نظام میں دونوں ضروری اجزاء ہیں، لیکن وہ بنیادی طور پر مختلف افعال انجام دیتے ہیں۔ ایک لکیری گائیڈ بنیادی طور پر سیدھے راستے پر چلنے والے بوجھ کی حمایت اور رہنمائی کرتا ہے، جبکہ aلکیری ماڈیولایک مکمل موشن یونٹ ہے جو گائیڈ سسٹم، ڈرائیو میکانزم، کیریج، ساختی بنیاد اور موٹر انٹرفیس کو یکجا کرتا ہے۔
چونکہ لکیری ماڈیول عام طور پر لکیری گائیڈز پر مشتمل ہوتے ہیں، اس لیے دونوں اصطلاحات کو بعض اوقات ایک دوسرے کے ساتھ استعمال کیا جاتا ہے۔ یہ سامان کے ڈیزائن اور اجزاء کے انتخاب کے دوران الجھن پیدا کر سکتا ہے۔ اکیلے لکیری گائیڈ عام طور پر بوجھ کو خود بخود منتقل نہیں کر سکتا۔ اس کے لیے ایک بیرونی ڈرائیو میکانزم کی ضرورت ہوتی ہے جیسے کہ بال اسکرو، ٹائمنگ بیلٹ، ریک اور پنین، نیومیٹک سلنڈر، ہائیڈرولک سلنڈر، یا لکیری موٹر۔
ایک لکیری ماڈیول، مقابلے کے لحاظ سے، ایک موٹر سے منسلک ہونے کے بعد کنٹرول شدہ لکیری حرکت پیدا کرنے کے لیے ڈیزائن کیا گیا ہے اورتحریک کنٹرولر. یہ ایک مربوط ڈھانچے کے اندر رہنمائی، ترسیل، مدد، اور بڑھتے ہوئے افعال فراہم کرتا ہے۔
کو سمجھنالکیری ماڈیول بمقابلہ لکیری گائیڈ فرقپیکیجنگ مشینری، سیمی کنڈکٹر کا سامان، سی این سی سسٹم، الیکٹرانک اسمبلی لائنز، معائنہ کا سامان ڈیزائن کرتے وقت اہم ہے۔کارٹیشین روبوٹ، مواد کو سنبھالنے کے نظام، اور دیگر صنعتی آٹومیشن کا سامان۔
یہ گائیڈ لکیری ماڈیولز اور لکیری گائیڈز کے ڈھانچے، فنکشن، ڈرائیو کا طریقہ، پوزیشننگ کی درستگی، بوجھ کی گنجائش، تنصیب، دیکھ بھال، لاگت اور صنعتی ایپلی کیشنز کے درمیان فرق کی وضاحت کرتا ہے۔
لکیری گائیڈ کیا ہے؟
اےلکیری گائیڈجسے لکیری موشن گائیڈ، لکیری گائیڈ ریل، یا لکیری ریل سسٹم کے نام سے بھی جانا جاتا ہے، ایک مکینیکل جزو ہے جو چلتے ہوئے بوجھ کو سہارا دیتا ہے اور اسے سیدھے راستے پر سفر کرنے پر مجبور کرتا ہے۔
ایک عام لکیری گائیڈ سسٹم ایک سخت گائیڈ ریل اور ایک یا زیادہ گائیڈ بلاکس پر مشتمل ہوتا ہے۔ دوبارہ گردش کرنے والی اسٹیل کی گیندیں یا رولر ریل اور گائیڈ بلاک کے درمیان حرکت کرتے ہیں، رگڑ کو کم کرتے ہیں اور ہموار لکیری حرکت کی اجازت دیتے ہیں۔
گائیڈ ریل کو مشین کے فریم، بیس پلیٹ، ایلومینیم پروفائل، یا دیگر ساختی سطح پر لگایا جاتا ہے۔ موونگ ٹیبل، فکسچر، ٹولنگ، یا مشین کا جزو گائیڈ بلاکس سے منسلک ہے۔
لکیری گائیڈ کا بنیادی مقصد حرکت پیدا کرنا نہیں ہے۔ اس کا کام نقل و حرکت کی رہنمائی کرنا، بوجھ کو سہارا دینا، لمحے کی قوتوں کے خلاف مزاحمت کرنا اور مطلوبہ حرکت کی سمت کو برقرار رکھنا ہے۔
لکیری گائیڈ کے اہم کام
- سیدھی راہ پر چلنے والے جزو کی رہنمائی کریں۔
- سپورٹ ریڈیل، ریورس ریڈیل، اور لیٹرل بوجھ
- پچ، یاؤ، اور رول لمحات کے خلاف مزاحمت کریں۔
- حرکت پذیر اجزاء کے درمیان رگڑ کو کم کریں۔
- تحریک کی نرمی کو بہتر بنائیں
- متوازی اور دشاتمک استحکام کو برقرار رکھیں
- صحت سے متعلق مشین کے ڈھانچے کے لئے سختی فراہم کریں۔
لکیری گائیڈ کے اہم اجزاء
- گائیڈ ریل
- گائیڈ بلاک یا کیریج بلاک
- دوبارہ گردش کرنے والی گیندیں یا رولرس
- ختم کیپس اور واپسی کے راستے
- سیل اور کھرچنے والے
- چکنا کرنے والی بندرگاہیں۔
- بڑھتے ہوئے بولٹ اور حوالہ سطحیں۔
لکیری ماڈیول کیا ہے؟
اےلکیری ماڈیولایک مربوط لکیری موشن اسمبلی ہے جو ایک کیریج کو ایک متعین اسٹروک کے ساتھ درست اور بار بار حرکت دینے کے لیے ڈیزائن کی گئی ہے۔ یہ گائیڈنگ ڈھانچہ اور ڈرائیو میکانزم کو ایک مکمل یونٹ میں یکجا کرتا ہے۔
ڈیزائن پر منحصر ہے، ایک لکیری ماڈیول بال اسکرو، ٹائمنگ بیلٹ، ریک اور پنین، لکیری موٹر، لیڈ اسکرو، یا کوئی اور ٹرانسمیشن میکانزم استعمال کرسکتا ہے۔ گائیڈ سسٹم پروفائل ریلز، ایمبیڈڈ ریلز، شافٹ گائیڈز، رولر گائیڈز، یا مربوط گائیڈ سطحوں پر مشتمل ہو سکتا ہے۔
ڈرائیو میکانزم موٹر گردش یا برقی مقناطیسی قوت کو لکیری حرکت میں تبدیل کرتا ہے۔ گائیڈ سسٹم پے لوڈ کو سپورٹ کرتا ہے اور حرکت کی سمت کو کنٹرول کرتا ہے۔ ساختی بنیاد ڈرائیو اور گائیڈ کے اجزاء کے درمیان صف بندی کو برقرار رکھتی ہے۔
زیادہ تر صنعتی لکیری ماڈیولز کو براہ راست سروو موٹر یا سٹیپر موٹر سے جوڑا جا سکتا ہے۔ سینسر، حد سوئچ، حفاظتی کور، کیبل کیریئر، بریک، اور چکنا کرنے کے نظام کو بھی مربوط کیا جا سکتا ہے۔
لکیری ماڈیول کے اہم کام
- کنٹرول شدہ لکیری حرکت پیدا کریں۔
- حرکت پذیر پے لوڈ کی رہنمائی اور مدد کریں۔
- موٹر گردش کو لکیری نقل مکانی میں تبدیل کریں۔
- پوزیشننگ اور ریپیٹ ایبلٹی فراہم کریں۔
- منتقلی زور
- ایک معیاری موٹر ماؤنٹنگ انٹرفیس فراہم کریں۔
- تنصیب اور نظام کے انضمام کو آسان بنائیں
- سنگل محور اور کثیر محور آٹومیشن کی حمایت کریں۔
لکیری ماڈیول کے اہم اجزاء
- ساختی بنیاد یا ایلومینیم پروفائل
- لکیری گائیڈ ریل اور گائیڈ بلاکس
- چلتی گاڑی
- ڈرائیو میکانزم
- ڈرائیو اینڈ اور سپورٹ اینڈ اسمبلیاں
- موٹر چڑھنے والی پلیٹ
- جوڑے یا گھرنی کا نظام
- حفاظتی کور یا سگ ماہی کی پٹی۔
- حد اور گھر کے سینسر
- چکنا کرنے والے اجزاء
لکیری ماڈیول بمقابلہ لکیری گائیڈ: فوری موازنہ
| موازنہ کا عنصر | لکیری ماڈیول | لکیری گائیڈ |
|---|---|---|
| پرائمری فنکشن | لکیری حرکت پیدا اور کنٹرول کرتا ہے۔ | لکیری حرکت کی رہنمائی اور حمایت کرتا ہے۔ |
| ڈرائیو میکانزم | عام طور پر مربوط | شامل نہیں |
| گائیڈ سسٹم | ماڈیول میں ضم | جزو خود گائیڈ سسٹم ہے۔ |
| موٹر انٹرفیس | عام طور پر فراہم کی جاتی ہے۔ | عام طور پر فراہم نہیں کیا جاتا ہے۔ |
| پوزیشن کنٹرول | کنٹرول پوزیشننگ انجام دے سکتے ہیں۔ | آزادانہ طور پر پوزیشن نہیں لے سکتے |
| ساخت | مکمل موشن اسمبلی | انفرادی مکینیکل جزو |
| تنصیب | نسبتاً معیاری | علیحدہ سسٹم ڈیزائن کی ضرورت ہے۔ |
| لوڈ سپورٹ | گائیڈز، بیس، کیریج اور ڈرائیو پر منحصر ہے۔ | بہت زیادہ بوجھ اور لمحے کی صلاحیت فراہم کر سکتے ہیں |
| حسب ضرورت | ماڈیول کی ساخت اور دستیاب اختیارات کے لحاظ سے محدود | اپنی مرضی کے مطابق مشین ڈیزائن کے لئے انتہائی لچکدار |
| عام استعمال | خودکار پوزیشننگ اور مواد کی منتقلی | مشین کی رہنمائی اور ساختی معاونت |
بنیادی فرق: گائیڈنس بمقابلہ عمل
سب سے اہم فرق یہ ہے کہ ایک لکیری گائیڈ ہے aرہنمائی کا جزو، جبکہ ایک لکیری ماڈیول a ہے۔لکیری ایکچیویٹر اسمبلی.
ایک لکیری گائیڈ حرکت کے راستے کو کنٹرول کرتا ہے۔ یہ حرکت پذیر شے کو ایک طرف منتقل ہونے، ضرورت سے زیادہ گھومنے، یا مطلوبہ سیدھی لکیر کی سمت چھوڑنے سے روکتا ہے۔ تاہم، یہ عام طور پر بوجھ کو منتقل کرنے کے لیے درکار قوت فراہم نہیں کرتا ہے۔
ایک لکیری ماڈیول میں ایک ٹرانسمیشن یا ڈرائیونگ سسٹم شامل ہوتا ہے جو حرکت پیدا کرتا ہے۔ جب موٹر گھومتی ہے، تو ماڈیول کنٹرولر کے حکم کے مطابق اپنی گاڑی کو گائیڈ سسٹم کے ساتھ لے جاتا ہے۔
ایک سادہ سا موازنہ ریلوے کے نظام سے کیا جا سکتا ہے۔ لکیری گائیڈ اس ٹریک کی طرح کام کرتا ہے جو سفر کے راستے کی وضاحت اور حمایت کرتا ہے۔ ڈرائیو میکانزم وہ قوت فراہم کرتا ہے جو گاڑی کو حرکت دیتا ہے۔ ایک لکیری ماڈیول ٹریک، موونگ پلیٹ فارم اور ڈرائیو سسٹم کو ایک فنکشنل یونٹ میں جوڑتا ہے۔
ساختی اختلافات
لکیری گائیڈ کا ڈھانچہ
لکیری گائیڈ نسبتاً آسان ہے۔ اس میں عام طور پر ریل اور گائیڈ بلاکس ہوتے ہیں۔ اسے کافی فلیٹ اور سخت مشین کی سطح پر نصب کیا جانا چاہئے۔
آلات کے ڈیزائنر کو ڈرائیو سسٹم، موونگ ٹیبل، موٹر، سپورٹ بیرنگ، کپلنگ، حفاظتی ڈھانچہ، سینسرز اور دیگر مطلوبہ اجزاء کو الگ سے منتخب اور انسٹال کرنا چاہیے۔
اپنی مرضی کے مطابق لکیری اسٹیج میں دو متوازی گائیڈ ریل، چار گائیڈ بلاکس، مشینی اسٹیل یا ایلومینیم بیس، ایک بال اسکرو، سپورٹ بیرنگ، ایک کپلنگ، اور سروو موٹر استعمال ہو سکتی ہے۔ اس نظام میں، لکیری گائیڈز مکمل حرکت کے محور کا صرف ایک حصہ ہیں۔
لکیری ماڈیول کی ساخت
ایک لکیری ماڈیول ان میں سے زیادہ تر اجزاء کو معیاری اسمبلی میں ضم کرتا ہے۔ مینوفیکچرنگ اور اسمبلی کے دوران گائیڈ ریل، کیریج، ٹرانسمیشن میکانزم، بیئرنگ سپورٹ، اور ساختی بنیاد منسلک ہوتے ہیں۔
یہ مربوط ڈیزائن مشین بلڈر کے لیے درکار مکینیکل انجینئرنگ کی مقدار کو کم کرتا ہے۔ گاہک کو عام طور پر صرف ماڈیول کو نصب کرنے، موٹر کو انسٹال کرنے یا موٹر سے مربوط ورژن کو منتخب کرنے، سینسرز کو جوڑنے، اور کنٹرول سسٹم کو مکمل کرنے کی ضرورت ہوتی ہے۔
ڈرائیو سسٹم میں فرق
ایک لکیری گائیڈ اس بات کا تعین نہیں کرتا ہے کہ سسٹم کو کیسے چلایا جاتا ہے۔ اسے بہت سے مختلف قسم کے ایکچیوٹرز کے ساتھ ملایا جا سکتا ہے۔
لکیری گائیڈز کے ساتھ استعمال ہونے والے کامن ڈرائیو سسٹم
- گیند سکرو
- لیڈ سکرو
- ٹائمنگ بیلٹ
- ریک اور پنین
- لکیری موٹر
- نیومیٹک سلنڈر
- ہائیڈرولک سلنڈر
- دستی ہینڈ وہیل
- کیم یا ربط کا طریقہ کار
یہ لچک لکیری گائیڈز کو انتہائی حسب ضرورت آلات کے لیے موزوں بناتی ہے۔ انجینئرز آزادانہ طور پر ریل کا سائز، بلاک کنفیگریشن، بیس ڈھانچہ، ٹرانسمیشن کی قسم، موٹر اور کنٹرول سسٹم کا انتخاب کر سکتے ہیں۔
ایک لکیری ماڈیول پہلے سے ہی ایک مخصوص ڈرائیو سسٹم پر مشتمل ہے۔ مثال کے طور پر، ایک بال سکرو لکیری ماڈیول بال سکرو ٹرانسمیشن کا استعمال کرتا ہے، جب کہ بیلٹ سے چلنے والا لکیری ماڈیول ٹائمنگ بیلٹ اور پلی سسٹم کا استعمال کرتا ہے۔
اس لیے منتخب کردہ ماڈیول کی قسم محور کی بہت سی خصوصیات کا تعین کرتی ہے، بشمول رفتار، اسٹروک، زور، سختی، شور، دیکھ بھال کے تقاضے، اور پوزیشننگ کی صلاحیت۔
پوزیشننگ کی درستگی کا موازنہ
لکیری ماڈیولز اور لکیری گائیڈز کے درمیان درستگی کا موازنہ احتیاط سے کیا جانا چاہیے کیونکہ وہ کارکردگی کی مختلف تعریفیں استعمال کرتے ہیں۔
ایک لکیری گائیڈ کا اندازہ عام طور پر ریل کے سیدھے ہونے، چلنے کے متوازی، اونچائی میں فرق، چوڑائی کا تغیر، پری لوڈ، کلیئرنس اور مینوفیکچرنگ کی درستگی کی کلاس کے مطابق کیا جاتا ہے۔
ایک لکیری ماڈیول کا اندازہ پوزیشننگ کی درستگی، ریپیٹ ایبلٹی، بیکلاش، لیڈ کی درستگی، ریزولوشن، سفر کی سیدھی، متوازی، اور کھوئی ہوئی حرکت کے مطابق کیا جاتا ہے۔
لکیری گائیڈ کی درستگی
لکیری گائیڈ کی درستگی اس بات کا تعین کرتی ہے کہ گائیڈ بلاک کتنی آسانی سے اور مستقل طور پر ریل کی نسبت حرکت کرتا ہے۔ ایک اعلی درستگی گائیڈ مشین کے محور کی سیدھی، ہم آہنگی اور سختی کو بہتر بنا سکتا ہے۔
تاہم، ایک درست لکیری گائیڈ خود بخود مکمل محور کو درست نہیں بناتا ہے۔ حتمی پوزیشننگ کی کارکردگی کا انحصار ڈرائیو میکانزم، بیس مشیننگ، انسٹالیشن الائنمنٹ، تھرمل ایکسپینشن، موٹر کنٹرول، فیڈ بیک سسٹم، اور لوڈ ڈیفارمیشن پر بھی ہے۔
لکیری ماڈیول کی درستگی
لکیری ماڈیول کی درستگی مکمل موشن اسمبلی کی کارکردگی کو بیان کرتی ہے۔ پہلے سے لوڈ شدہ نٹ اور سروو موٹر والا بال اسکرو ماڈیول اعلی ریپیٹیبلٹی اور کنٹرولڈ پوزیشننگ حاصل کرسکتا ہے۔
بیلٹ سے چلنے والا ماڈیول تیز رفتار اور طویل سفر فراہم کر سکتا ہے لیکن عام طور پر بیلٹ کی لچک کی وجہ سے اس میں محوری سختی کم ہوتی ہے۔ ایک لکیری موٹر ماڈیول مکینیکل ٹرانسمیشن بیکلاش کے بغیر اعلیٰ متحرک کارکردگی فراہم کر سکتا ہے، لیکن اس کی حتمی درستگی کافی حد تک انکوڈر اور کنٹرول سسٹم پر منحصر ہے۔
کون سا زیادہ درست ہے؟
تکنیکی طور پر یہ کہنا درست نہیں ہے کہ لکیری گائیڈ یا لکیری ماڈیول ہمیشہ زیادہ درست ہوتا ہے۔ ایک گائیڈ ریل رہنمائی کی درستگی فراہم کرتی ہے، جبکہ ایک ماڈیول مکمل محور پوزیشننگ کارکردگی فراہم کرتا ہے۔
درست لکیری گائیڈز، اعلی درجے کے بال اسکرو، ایک سخت بنیاد، اور ایک لکیری انکوڈر کے ساتھ بنایا گیا ایک حسب ضرورت مرحلہ معیاری لکیری ماڈیول سے زیادہ درستگی حاصل کر سکتا ہے۔ تاہم، اس کارکردگی کو حاصل کرنے کے لیے مزید انجینئرنگ، مشینی، اسمبلی اور انشانکن کی ضرورت ہوتی ہے۔
ایک معیاری لکیری ماڈیول زیادہ تر آٹومیشن ایپلی کیشنز کے لیے زیادہ متوقع کارکردگی اور آسان انضمام فراہم کر سکتا ہے۔
Repeatability اور قرارداد
اکیلے ایک لکیری گائیڈ میں کوئی آزادانہ تکرار یا کنٹرول ریزولوشن نہیں ہوتا ہے کیونکہ اس میں ڈرائیو یا فیڈ بیک سسٹم نہیں ہوتا ہے۔
تکرار پذیری سے مراد ایک ایکچیویٹر کی ایک ہی کمانڈ شدہ پوزیشن پر بار بار واپس آنے کی صلاحیت ہے۔ ریزولوشن سے مراد سب سے چھوٹی حرکت ہے جسے کنٹرول اور ٹرانسمیشن سسٹم کمانڈ یا پتہ لگا سکتا ہے۔
ان خصوصیات کا تعین مکمل محور سے ہوتا ہے، بشمول موٹر، انکوڈر، ڈرائیو میکانزم، کنٹرولر، مکینیکل سختی، اور بوجھ کی حالت۔
ایک لکیری ماڈیول کارخانہ دار مکمل پروڈکٹ کے لیے ریپیٹ ایبلٹی کی وضاحت کر سکتا ہے۔ ایک لکیری گائیڈ مینوفیکچرر عام طور پر پوزیشننگ ریپیٹ ایبلٹی کے بجائے جیومیٹرک اور چلانے کی درستگی کی وضاحت کرتا ہے۔
لوڈ کی صلاحیت کا موازنہ
لکیری گائیڈ اپنے سائز کے لحاظ سے انتہائی زیادہ بوجھ کی گنجائش فراہم کر سکتے ہیں۔ ڈیزائن پر منحصر ہے، وہ متعدد سمتوں میں بوجھ کو سہارا دے سکتے ہیں اور پچ، یاؤ، اور رول مومنٹس کی مزاحمت کر سکتے ہیں۔
لکیری گائیڈ کی بوجھ کی گنجائش ریل کے سائز، گائیڈ بلاکس کی تعداد، بال یا رولر ڈیزائن، پری لوڈ، بڑھتے ہوئے انتظام، لوڈ کی سمت، چکنا، اور سروس لائف کی ضروریات پر منحصر ہے۔
ایک لکیری ماڈیول اپنے پے لوڈ کو سپورٹ کرنے کے لیے گائیڈ کے اجزاء کا بھی استعمال کرتا ہے، لیکن اس کا ریٹیڈ بوجھ اضافی عوامل سے محدود ہو سکتا ہے۔
لکیری ماڈیول لوڈ کو محدود کرنے والے عوامل
- گائیڈ ریل اور گائیڈ بلاک کی گنجائش
- گاڑی کا سائز اور سختی
- ایلومینیم پروفائل یا بنیاد کی سختی
- بال سکرو یا بیلٹ ٹرانسمیشن کی صلاحیت
- برداشت کی صلاحیت
- موٹر ٹارک
- سرعت اور تنزلی
- بڑھتے ہوئے واقفیت
- لوڈ سینٹر آف گریوٹی آفسیٹ
- مطلوبہ خدمت زندگی
بھاری سٹیل کے فریم پر نصب ایک بڑی لکیری گائیڈ ایک کمپیکٹ ایلومینیم لکیری ماڈیول سے کہیں زیادہ بوجھ کو سہارا دے سکتی ہے۔ تاہم، گائیڈ سسٹم کو اب بھی بوجھ کو منتقل کرنے کے لیے ایک مناسب ڈرائیو میکانزم کی ضرورت ہے۔
لمحہ لوڈ کی صلاحیت
لمحے کی بوجھ کی گنجائش خاص طور پر اہم ہوتی ہے جب پے لوڈ کو گائیڈ بلاکس یا کیریج کی سطح سے دور نصب کیا جاتا ہے۔
تین اہم لمحے کی سمتیں پچ، یاؤ، اور رول ہیں۔ ضرورت سے زیادہ لمحے کی لوڈنگ ناہموار گائیڈ بلاک لوڈنگ، درستگی میں کمی، رگڑ، کمپن اور قبل از وقت پہننے کا سبب بن سکتی ہے۔
دو گائیڈ ریلوں اور چار وسیع فاصلہ والے بلاکس کا استعمال کرتے ہوئے ایک حسب ضرورت نظام بہترین لمحہ مزاحمت فراہم کر سکتا ہے۔ ڈیزائنرز ایپلی کیشن کے مطابق ریل کی جگہ، بلاک کی جگہ، اور بنیادی طول و عرض کو ایڈجسٹ کر سکتے ہیں۔
ایک لکیری ماڈیول میں ایک مقررہ گاڑی کی چوڑائی اور گائیڈ کا انتظام ہوتا ہے۔ اس کی لمحہ صلاحیت اس وجہ سے ماڈیول کی ساخت کے ذریعہ محدود ہے۔ بڑے ماڈیولز، لمبی گاڑیاں، یا متوازی ڈوئل ماڈیول کنفیگریشن زیادہ لمحے بوجھ کے لیے درکار ہو سکتے ہیں۔
سختی کا موازنہ
لکیری گائیڈ سسٹم بہت زیادہ ساختی سختی حاصل کر سکتے ہیں جب درست مشینی اسٹیل یا کاسٹ آئرن بیس پر نصب کیا جاتا ہے۔ رولر قسم کے لکیری گائیڈز اکثر مشین ٹولز اور ہیوی ڈیوٹی آلات میں استعمال ہوتے ہیں جن میں زیادہ سختی کی ضرورت ہوتی ہے۔
بہت سے معیاری لکیری ماڈیول وزن، مینوفیکچرنگ لاگت، اور تنصیب کی پیچیدگی کو کم کرنے کے لیے ایلومینیم پروفائلز کا استعمال کرتے ہیں۔ ایلومینیم ماڈیول زیادہ تر آٹومیشن کاموں کے لیے کافی سختی فراہم کرتے ہیں، لیکن ہو سکتا ہے کہ وہ اپنی مرضی کے مطابق سٹیل کی سختی سے مماثل نہ ہوں۔
لکیری ماڈیول کی اصل سختی کا انحصار ڈرائیو سسٹم پر بھی ہوتا ہے۔بال سکرو ماڈیولزعام طور پر بیلٹ سے چلنے والے ماڈیولز سے زیادہ محوری سختی پیش کرتے ہیں۔ لکیری موٹر ماڈیول مکینیکل ٹرانسمیشن لچک سے بچتے ہیں لیکن ایک سخت ساخت اور مناسب کنٹرول ٹیوننگ کی ضرورت ہوتی ہے۔
رفتار اور سرعت کا موازنہ
ایک لکیری گائیڈ براہ راست محور کی رفتار کا تعین نہیں کرتا ہے۔ زیادہ سے زیادہ عملی رفتار گائیڈ کی قسم، چکنا، پری لوڈ، بلاک ڈیزائن، ڈرائیو سسٹم، اسٹروک، اور مشین کی ساخت پر منحصر ہے۔
جدید لکیری گائیڈز درست طریقے سے منتخب اور چکنا ہونے پر تیز رفتار حرکت کی حمایت کر سکتے ہیں۔ تاہم، اصل محور کی رفتار عام طور پر ایکچیویٹر کے ذریعہ طے کی جاتی ہے۔
ایک بیلٹ سے چلنے والا ماڈیول عام طور پر تیز رفتار، طویل اسٹروک حرکت کے لیے منتخب کیا جاتا ہے۔ ایک بال سکرو ماڈیول مضبوط زور اور درست پوزیشننگ فراہم کرتا ہے لیکن سکرو کی اہم رفتار سے محدود ہو سکتا ہے۔ ایک لکیری موٹر ماڈیول بہت تیز رفتاری اور سرعت فراہم کر سکتا ہے کیونکہ اس میں کوئی گھومنے والا ٹرانسمیشن جزو نہیں ہے۔
جب اپنی مرضی کی مشین میں لکیری گائیڈز استعمال کیے جاتے ہیں، تو ڈیزائنر کسی بھی مناسب ڈرائیو کی قسم کا انتخاب کر سکتا ہے۔ ایک لکیری ماڈیول کم ڈیزائن کی آزادی فراہم کرتا ہے لیکن گائیڈ اور ڈرائیو کے اجزاء کا آزمائشی امتزاج فراہم کرتا ہے۔
اسٹروک کی لمبائی کا موازنہ
لکیری گائیڈز بہت سی لمبائیوں میں دستیاب ہیں اور بعض اوقات انتہائی طویل سفری نظام بنانے کے لیے ان کو جوائن کیا جا سکتا ہے۔ ان کی عملی لمبائی کا تعین ریل مینوفیکچرنگ، بڑھتے ہوئے درستگی، جوائنٹ الائنمنٹ، مشین کی بنیاد کا معیار، اور نقل و حمل کی حدود سے ہوتا ہے۔
لکیری ماڈیول کا اسٹروک ماڈیول پروفائل، ٹرانسمیشن سسٹم، سپورٹ سٹرکچر، اور مینوفیکچرر کی وضاحتوں سے محدود ہے۔
بال سکرو ماڈیول عام طور پر مختصر اور درمیانے درجے کے اسٹروک کے لیے زیادہ موزوں ہوتے ہیں۔ بیلٹ سے چلنے والے اور ریک سے چلنے والے ماڈیول طویل اسٹروک کے لیے زیادہ موزوں ہیں۔ لکیری موٹر ماڈیول بھی طویل سفر کی حمایت کر سکتے ہیں لیکن عام طور پر اس میں زیادہ لاگت اور زیادہ مطالبہ کرنے والے فیڈ بیک کی ضروریات شامل ہوتی ہیں۔
بہت طویل صنعتی محوروں کے لیے، ریک اور پنین ڈرائیو کے ساتھ مل کر ایک حسب ضرورت گائیڈ ریل سسٹم معیاری ماڈیول سے زیادہ لچک فراہم کر سکتا ہے۔
تنصیب کے اختلافات
لکیری گائیڈ انسٹال کرنا
لکیری گائیڈ کی تنصیب کے لیے فلیٹ، سخت، اور درست طریقے سے مشینی بڑھتے ہوئے سطح کی ضرورت ہوتی ہے۔ جب دو متوازی ریل استعمال کیے جاتے ہیں، تو ان کی اونچائی، متوازی، اور حوالہ کی سیدھ کو احتیاط سے کنٹرول کیا جانا چاہیے۔
غلط گائیڈ کی تنصیب بائنڈنگ، غیر مساوی پری لوڈ، غیر معمولی شور، موٹر بوجھ میں اضافہ، درستگی میں کمی اور سروس کی زندگی کو مختصر کرنے کا سبب بن سکتی ہے۔
گائیڈز کو انسٹال کرنے کے بعد، مشین بلڈر کو ڈرائیو سسٹم کو انسٹال اور سیدھ میں کرنا ہوگا۔ سکرو، بیلٹ، ریک، موٹر، بیرنگ، کیریج اور ریلوں کے درمیان تعلق کو کنٹرول کرنا ضروری ہے۔
ایک لکیری ماڈیول انسٹال کرنا
ایک لکیری ماڈیول عام طور پر انسٹال کرنا آسان ہوتا ہے کیونکہ اندرونی گائیڈ اور ڈرائیو کے اجزاء پہلے ہی جمع اور سیدھ میں کیے جا چکے ہیں۔
صارف عام طور پر ماڈیول کو مخصوص بڑھتے ہوئے سوراخوں یا کلیمپنگ سطحوں کے ذریعے مشین کے فریم میں لگاتا ہے۔ بڑھتے ہوئے بیس کو اب بھی کافی فلیٹ اور سخت ہونا چاہیے، لیکن اندرونی اجزاء کی سیدھ کو دوبارہ بنانے کی ضرورت نہیں ہے۔
یہ سامان کی اسمبلی کا وقت کم کر سکتا ہے اور تنصیب کی غلطیوں کے خطرے کو کم کر سکتا ہے۔
خلائی اور مشین لے آؤٹ
ایک لکیری ماڈیول ایک کمپیکٹ اور معیاری ڈھانچہ فراہم کرتا ہے۔ موٹر انٹرفیس، کیریج، گائیڈ سسٹم، اور ٹرانسمیشن کو ایک متعین لفافے میں ترتیب دیا گیا ہے، جس سے مشین کی ترتیب کو ڈیزائن کرنا آسان ہو جاتا ہے۔
علیحدہ لکیری گائیڈز کا استعمال کرتے ہوئے ایک حسب ضرورت نظام زیادہ آزادی فراہم کرتا ہے۔ ڈیزائنر دستیاب جگہ کے مطابق موٹر، سکرو، بیلٹ، ریل، بیرنگ اور کیریج کو پوزیشن دے سکتا ہے۔
یہ لچک اس وقت کارآمد ہوتی ہے جب مشین میں غیر معمولی جیومیٹری، تنصیب کی محدود جگہ، خصوصی بوجھ کے راستے، یا سخت سختی کے تقاضے ہوں۔
تاہم، اپنی مرضی کے مطابق ترتیب کے لیے مزید تفصیلی انجینئرنگ کی ضرورت ہوتی ہے اور اس سے اجزاء کی مداخلت یا سیدھ میں آنے کے مسائل کا خطرہ بڑھ سکتا ہے۔
دیکھ بھال کے اختلافات
لکیری گائیڈ کی بحالی
لکیری گائیڈز کو باقاعدگی سے چکنا کرنے اور آلودگی سے تحفظ کی ضرورت ہوتی ہے۔ دھول، دھات کے ذرات، کولنٹ، اور کھرچنے والا ملبہ رولنگ سطحوں میں داخل ہو سکتا ہے اور پہننے کا سبب بن سکتا ہے۔
- چکنا کرنے کی حالت چیک کریں۔
- بے نقاب ریل کی سطحوں کو صاف کریں۔
- سیل اور سکریپر کا معائنہ کریں۔
- گائیڈ بلاک شور اور کمپن چیک کریں۔
- بڑھتے ہوئے بولٹ کا معائنہ کریں۔
- نقل و حرکت کی مزاحمت کی نگرانی کریں۔
- ریل کی سنکنرن یا سطح کے نقصان کو چیک کریں۔
لکیری ماڈیول کی بحالی
لکیری ماڈیول کی دیکھ بھال میں گائیڈ کی بحالی کے ساتھ ساتھ ڈرائیو سسٹم کا معائنہ بھی شامل ہے۔
- جب ضرورت ہو تو گائیڈ ریلوں اور گیند کے پیچ کو چکنا کریں۔
- ٹائمنگ بیلٹ کے تناؤ اور پہننے کا معائنہ کریں۔
- گیند سکرو ردعمل چیک کریں
- سپورٹ بیرنگ اور کپلنگ کا معائنہ کریں۔
- پلیاں اور بیلٹ کے دانت چیک کریں۔
- حفاظتی کور اور سیلنگ سٹرپس کا معائنہ کریں۔
- سینسرز اور کیبل روٹنگ چیک کریں۔
- پوزیشننگ کی درستگی اور غیر معمولی شور کی نگرانی کریں۔
ایک لکیری ماڈیول میں گائیڈ ریل سے زیادہ اجزاء ہوتے ہیں، لیکن اس کا مربوط ڈھانچہ دیکھ بھال کی منصوبہ بندی کو زیادہ معیاری بنا سکتا ہے۔
لاگت کا موازنہ
لکیری گائیڈ کے اجزاء کی قیمت عام طور پر ایک مکمل لکیری ماڈیول کی قیمت سے کم ہوتی ہے کیونکہ گائیڈ موشن سسٹم کا صرف ایک حصہ ہے۔
تاہم، صرف اجزاء کی قیمتوں کا موازنہ کرنا گمراہ کن ہے۔ ایک لکیری گائیڈ پر مبنی محور کے لیے ساختی بنیاد، ڈرائیو میکانزم، بیرنگ، موٹر ماؤنٹ، کپلنگ، کیریج پلیٹ، سینسرز، کور، مشینی، اسمبلی اور سیدھ کی بھی ضرورت ہوتی ہے۔
ایک لکیری ماڈیول کی ابتدائی خریداری کی قیمت زیادہ ہو سکتی ہے لیکن وہ انجینئرنگ کے وقت، مشینی ضروریات، اسمبلی لیبر، اور کمیشن کے خطرے کو کم کر سکتا ہے۔
اپنی مرضی کے مطابق لکیری گائیڈ سسٹم کے اخراجات
- گائیڈ ریلز اور بلاکس
- مشینی بنیاد یا فریم
- ڈرائیو میکانزم
- سپورٹ بیرنگ
- موٹر اور موٹر ماؤنٹ
- جوڑے یا گھرنی کے اجزاء
- حرکت پذیر میز
- حفاظتی کور
- سینسر اور بریکٹ
- انجینئرنگ اور ڈیزائن کا وقت
- اسمبلی اور صف بندی لیبر
- جانچ اور انشانکن
لکیری ماڈیول سسٹم کے اخراجات
- ماڈیول کی خریداری کی قیمت
- موٹر اور ڈرائیو
- بڑھتے ہوئے بریکٹ
- سینسر اور کیبلز
- تنصیب اور کمیشننگ
- متواتر دیکھ بھال
معیاری آٹومیشن مشینوں کے لیے، ایک لکیری ماڈیول اکثر انضمام کی کم لاگت فراہم کرتا ہے۔ اعلی حجم کے سازوسامان یا انتہائی مخصوص مشینری کے لیے، اپنی مرضی کے مطابق گائیڈ پر مبنی اسٹیج بہتر کارکردگی یا کم طویل مدتی مینوفیکچرنگ لاگت فراہم کر سکتا ہے۔
ڈیزائن لچک کا موازنہ
لکیری گائیڈ زیادہ سے زیادہ ڈیزائن لچک فراہم کرتے ہیں۔ انجینئرز آزادانہ طور پر ریل اسپیسنگ، بلاک اسپیسنگ، کیریج کے طول و عرض، مواد، ڈرائیو کی قسم، موٹر پوزیشن، اور حفاظتی ڈھانچے کی وضاحت کرسکتے ہیں۔
یہ انہیں مشین ٹولز، خصوصی مقاصد کی مشینری، ہیوی ڈیوٹی پلیٹ فارمز، ویکیوم آلات، کلین روم مشینوں اور غیر معمولی جہتی رکاوٹوں والے سسٹمز کے لیے موزوں بناتا ہے۔
لکیری ماڈیول معیاری ترتیب کے اختیارات فراہم کرتے ہیں۔ اسٹروک، ماڈیول کی چوڑائی، ڈرائیو کی قسم، موٹر واقفیت، سینسر کی جگہ، اور لوازمات اکثر منتخب کیے جا سکتے ہیں، لیکن اندرونی فن تعمیر زیادہ تر طے شدہ ہے۔
معیاری ڈھانچہ ڈیزائن کی آزادی کو کم کرتا ہے لیکن انتخاب کی کارکردگی کو بہتر بناتا ہے اور ترقی کے وقت کو کم کرتا ہے۔
عام لکیری گائیڈ ایپلی کیشنز
- CNC مشین ٹول کے محور
- مشینی مراکز
- پیسنے والی مشینیں۔
- بڑے کسٹم موشن پلیٹ فارمز
- صحت سے متعلق پیمائش کرنے والی مشینیں۔
- انجیکشن مولڈنگ کا سامان
- صنعتی روبوٹ گائیڈ محور
- سیمی کنڈکٹر عمل کا سامان
- ہیوی لوڈ ٹرانسفر پلیٹ فارم
- دستی سلائیڈنگ میزیں۔
- مشینی دروازے اور حفاظتی نظام
- حسب ضرورت آٹومیشن میکانزم
ان ایپلی کیشنز میں، لکیری گائیڈ کو عام طور پر ایک علیحدہ ایکچیویٹر کے ساتھ جوڑا جاتا ہے یا اسے دستی یا میکانکی طور پر چلنے والے جزو کی رہنمائی کے لیے استعمال کیا جاتا ہے۔
عام لکیری ماڈیول ایپلی کیشنز
- پک اینڈ پلیس سسٹم
- الیکٹرانک اسمبلی
- خودکار تقسیم
- وژن کا معائنہ
- پیکیجنگ مشینری
- لیبلنگ اور پرنٹنگ کا سامان
- خودکار لوڈنگ اور ان لوڈنگ
- کارٹیشین روبوٹ
- گینٹری آٹومیشن سسٹم
- لیبارٹری آٹومیشن
- بیٹری مینوفیکچرنگ کا سامان
- سیمی کنڈکٹر ہینڈلنگ کا سامان
- میڈیکل ڈیوائس آٹومیشن
- چھانٹنا اور مواد کی منتقلی۔
لکیری ماڈیول خاص طور پر اس وقت مفید ہوتے ہیں جب آلات کو پیش قیاسی کارکردگی کے ساتھ ایک کمپیکٹ، ریڈی ٹو انٹیگریٹ حرکت محور کی ضرورت ہو۔
آپ کو ایک لکیری ماڈیول کب منتخب کرنا چاہئے؟
- مشین کو خودکار پوائنٹ ٹو پوائنٹ پوزیشننگ کی ضرورت ہوتی ہے۔
- ترقیاتی شیڈول محدود ہے۔
- ایک معیاری حرکت کا محور قابل قبول ہے۔
- ایپلی کیشن کو آسان موٹر انضمام کی ضرورت ہے۔
- تنصیب اور کمیشن کے وقت کو کم کرنا ضروری ہے۔
- مشین ایک سے زیادہ ملتے جلتے محوروں کا استعمال کرتی ہے۔
- درخواست کو ایک کمپیکٹ ڈھانچہ کی ضرورت ہے۔
- دہرائی جانے والی کارکردگی مکمل ڈیزائن کی آزادی سے زیادہ اہم ہے۔
- انجینئرنگ ٹیم کسٹم مشیننگ کو کم کرنا چاہتی ہے۔
- محور کو XY، XZ، XYZ، یا گینٹری سسٹم میں ضم کیا جائے گا۔
آپ کو علیحدہ لکیری گائیڈز کا انتخاب کب کرنا چاہیے؟
- مشین کو انتہائی حسب ضرورت ساخت کی ضرورت ہے۔
- پے لوڈ یا لمحے کا بوجھ معیاری ماڈیول کی گنجائش سے زیادہ ہے۔
- سامان کو بہت زیادہ ساختی سختی کی ضرورت ہے۔
- ریل اسپیسنگ اور بلاک اسپیسنگ کو بہتر بنایا جانا چاہیے۔
- ایپلی کیشن ایک خصوصی ڈرائیو میکانزم استعمال کرتی ہے۔
- تنصیب کی جگہ میں غیر معمولی جہتی حدود ہیں۔
- سسٹم کو اپنی مرضی کے مطابق اسٹیل یا کاسٹ آئرن بیس کی ضرورت ہوتی ہے۔
- مشین اعلی حجم میں تیار کی جائے گی۔
- ڈیزائن کو خصوصی ماحولیاتی تحفظ کی ضرورت ہے۔
- محور کی کارکردگی دستیاب معیاری ماڈیولز سے زیادہ ہے۔
کیا لکیری گائیڈز اور لکیری ماڈیولز کو ایک ساتھ استعمال کیا جا سکتا ہے؟
جی ہاں ایک لکیری ماڈیول میں پہلے سے ہی ایک گائیڈ سسٹم ہوتا ہے، لیکن کچھ ایپلی کیشنز میں اضافی بیرونی لکیری گائیڈز استعمال کیے جا سکتے ہیں۔
مثال کے طور پر، ایک وسیع حرکت پذیر پلیٹ فارم ایک مرکزی لکیری ماڈیول کے ذریعے چلایا جا سکتا ہے جبکہ بیرونی گائیڈ ریلز پلیٹ فارم کے دونوں اطراف کو سپورٹ کرتی ہیں۔ یہ انتظام لمحے کی صلاحیت کو بڑھا سکتا ہے اور پلیٹ فارم کو گھومنے سے روک سکتا ہے۔
تاہم، تمام گائیڈ سسٹمز کو کافی ہم آہنگی کے ساتھ انسٹال کیا جانا چاہیے۔ اگر ماڈیول اور بیرونی گائیڈز کو غلط طریقے سے جوڑ دیا گیا ہے، تو وہ اندرونی تناؤ، بائنڈنگ، رگڑ میں اضافہ، اور قبل از وقت لباس پیدا کر سکتے ہیں۔
بڑے گینٹری سسٹمز میں، دو متوازی لکیری ماڈیولز بھی ایک وسیع کراس بیم کو سپورٹ کرنے کے لیے الیکٹرانک یا میکانکی طور پر ہم آہنگ ہو سکتے ہیں۔
عام انتخاب کی غلطیاں
ڈرائیو پلان کے بغیر لکیری گائیڈ کا استعمال
ایک گائیڈ ریل خود بخود پے لوڈ کو منتقل نہیں کر سکتی۔ مکمل نظام میں ایکچیویٹر، موٹر، ٹرانسمیشن اور کنٹرول کا طریقہ شامل ہونا چاہیے۔
ایک لکیری ماڈیول فرض کرنا کوئی بھی بوجھ اٹھا سکتا ہے۔
ماڈیول کو پے لوڈ، ایکسلریشن، بڑھتے ہوئے سمت، لمحے کا بوجھ، رفتار، اور سروس لائف کے مطابق منتخب کیا جانا چاہیے۔
گائیڈ کی درستگی کا موازنہ براہ راست ماڈیول کی تکرار کے ساتھ کرنا
یہ پیرامیٹرز مختلف کارکردگی کی خصوصیات کو بیان کرتے ہیں۔ گائیڈ چلانے کی درستگی مکمل محور پوزیشننگ کی درستگی جیسی نہیں ہے۔
بڑھتے ہوئے سطح کے معیار کو نظر انداز کرنا
لکیری گائیڈز اور لکیری ماڈیولز دونوں کو کافی سخت اور فلیٹ ماؤنٹنگ بیس کی ضرورت ہوتی ہے۔ ناقص تنصیب کی سطحیں ریل یا ماڈیول کو خراب کر سکتی ہیں اور کارکردگی کو کم کر سکتی ہیں۔
لمحے کے بوجھ کو نظر انداز کرنا
ایک پے لوڈ بیان کردہ وزن کی حد کے اندر ہو سکتا ہے لیکن پھر بھی کشش ثقل کے بڑے مرکز کی وجہ سے گائیڈ بلاکس کو اوورلوڈ کرتا ہے۔
صرف اجزاء کی قیمت کے لحاظ سے منتخب کرنا
ایک حسب ضرورت گائیڈ پر مبنی محور اس وقت تک کم مہنگا نظر آتا ہے جب تک کہ مشینی، انجینئرنگ، اسمبلی، الائنمنٹ، ٹیسٹنگ، اور دیکھ بھال کے اخراجات شامل نہ ہوں۔
انتخاب کی مثالیں۔
کمپیکٹ پک اینڈ پلیس مشین
ایک مشین کو تیز رفتاری سے دو پوزیشنوں کے درمیان چھوٹے اجزاء کو منتقل کرنا چاہئے۔ اسٹروک اور پے لوڈ اعتدال پسند ہیں، اور سامان کی تیز رفتار ترقی اہم ہے۔ بیلٹ سے چلنے والا یا بال سکرو لکیری ماڈیول عام طور پر سب سے زیادہ موثر حل ہوتا ہے۔
ہیوی ڈیوٹی مشین ٹول ایکسس
مشین کے محور کو بھاری کاٹنے والے بوجھ کو سہارا دینا چاہیے اور بڑے لمحات کی مزاحمت کرنی چاہیے۔ رولر لکیری گائیڈز، ایک سخت کاسٹ آئرن بیس، اور ہیوی ڈیوٹی بال اسکرو استعمال کرنے والا حسب ضرورت نظام معیاری ایلومینیم ماڈیول سے زیادہ موزوں ہو سکتا ہے۔
صحت سے متعلق معائنہ کا سامان
ایک معائنہ کے نظام کو درست پوزیشننگ اور کمپیکٹ انضمام کی ضرورت ہوتی ہے۔ انکوڈر فیڈ بیک کے ساتھ ایک درست گیند کا سکرو یا لکیری موٹر ماڈیول سسٹم ڈیزائن کو آسان بنا سکتا ہے۔
وسیع ٹرانسفر پلیٹ فارم
ایک بڑے پلیٹ فارم کو ایک وسیع فکسچر کو سپورٹ کرنا چاہیے۔ ایک مرکزی لکیری ماڈیول ڈرائیو فراہم کر سکتا ہے جبکہ دو بیرونی گائیڈ ریل سسٹم پلیٹ فارم کو سپورٹ کرتے ہیں اور لمحہ بہ لمحہ بوجھ کے خلاف مزاحمت کرتے ہیں۔
لانگ اسٹروک میٹریل ہینڈلنگ ایکسس
منتقلی کے محور کو مصنوعات کو کئی میٹر تک منتقل کرنا چاہیے۔ ایک بیلٹ سے چلنے والا لکیری ماڈیول یا علیحدہ گائیڈ ریلوں کا استعمال کرتے ہوئے اپنی مرضی کے مطابق ریک اور پنین سسٹم کو پے لوڈ، رفتار، سختی اور بجٹ کے مطابق منتخب کیا جا سکتا ہے۔
انتخاب سے پہلے تصدیق کرنے کے لیے اہم پیرامیٹرز
- فنکشن:اس بات کا تعین کریں کہ آیا جزو کو صرف تحریک کی رہنمائی کرنے کی ضرورت ہے یا اسے حرکت بھی پیدا کرنی چاہیے۔
- اسٹروک:مطلوبہ موثر سفری فاصلے کی تصدیق کریں۔
- پے لوڈ:ٹولنگ، ورک پیس، کیبلز، سینسرز اور لوازمات شامل کریں۔
- بڑھتے ہوئے واقفیت:افقی، عمودی، سائیڈ ماونٹڈ، الٹی، یا مائل تنصیب کی وضاحت کریں۔
- رفتار:زیادہ سے زیادہ اور عام آپریٹنگ رفتار کی وضاحت کریں۔
- سرعت:ایکسلریشن اور ڈیلریشن کی ضروریات کی تصدیق کریں۔
- درستگی:گائیڈ کی درستگی، پوزیشننگ کی درستگی، ریپیٹیبلٹی، اور ریزولوشن کے درمیان فرق کریں۔
- لمحے کا بوجھ:پچ، یاؤ، اور رول لمحات کا حساب لگائیں۔
- بیرونی قوت:کاٹنے، دبانے، رگڑ، اور عمل کی مزاحمت شامل کریں۔
- ڈیوٹی سائیکل:آپریٹنگ وقت، سفر کی فریکوئنسی، اور کل فاصلے کی تصدیق کریں۔
- ماحولیات:دھول، تیل، چپس، کلین روم، ویکیوم، درجہ حرارت، نمی، اور کیمیائی نمائش کی شناخت کریں۔
- دیکھ بھال:چکنا اور معائنہ کی ضروریات کی وضاحت کریں۔
- انضمام:موٹر، کنٹرولر، سینسرز، کیبلز اور حفاظتی آلات پر غور کریں۔
- بجٹ:انفرادی اجزاء کی قیمتوں کے بجائے کل سسٹم لاگت کا موازنہ کریں۔
اکثر پوچھے گئے سوالات
کیا لکیری ماڈیول لکیری گائیڈ جیسا ہی ہے؟
نمبر۔ ایک لکیری گائیڈ نقل و حرکت کی حمایت اور رہنمائی کرتا ہے، جبکہ ایک لکیری ماڈیول ایک مکمل ایکچیویٹر اسمبلی ہے جس میں گائیڈ سسٹم اور ڈرائیو میکانزم ہوتا ہے۔
کیا لکیری ماڈیول میں لکیری گائیڈز ہوتے ہیں؟
زیادہ تر صنعتی لکیری ماڈیولز میں ایک یا زیادہ لکیری گائیڈ ریل یا کسی اور قسم کا گائیڈنگ ڈھانچہ ہوتا ہے۔ گائیڈ سسٹم گاڑی کو سپورٹ کرتا ہے جبکہ ٹرانسمیشن میکانزم حرکت پیدا کرتا ہے۔
کیا لکیری گائیڈ موٹر کے بغیر حرکت کرسکتا ہے؟
ایک گائیڈ بلاک کو دستی طور پر یا کسی بیرونی قوت سے منتقل کیا جا سکتا ہے، لیکن لکیری گائیڈ خود حرکت پیدا نہیں کرتا ہے۔ خودکار حرکت کے لیے ایک الگ ایکچوایٹر کی ضرورت ہوتی ہے۔
جس میں زیادہ بوجھ کی گنجائش ہے؟
ایک حسب ضرورت لکیری گائیڈ سسٹم اکثر زیادہ بوجھ اور لمحات کی حمایت کر سکتا ہے کیونکہ انجینئرز بڑی ریل، زیادہ بلاکس، وسیع وقفہ کاری، اور مضبوط بنیاد استعمال کر سکتے ہیں۔ ایک معیاری لکیری ماڈیول ایک کمپیکٹ مربوط ڈھانچے کے اندر بوجھ کی گنجائش فراہم کرتا ہے۔
کون سا زیادہ درست ہے؟
کسی ایک درستگی کی قدر کا استعمال کرتے ہوئے ان کا موازنہ نہیں کیا جا سکتا۔ ایک لکیری گائیڈ میں جیومیٹرک اور چلانے کی درستگی ہوتی ہے، جبکہ ایک لکیری ماڈیول میں مکمل محور کی پوزیشننگ اور ریپیٹ ایبلٹی کی وضاحتیں ہوتی ہیں۔
کون سا انسٹال کرنا آسان ہے؟
ایک لکیری ماڈیول عام طور پر انسٹال کرنا آسان ہوتا ہے کیونکہ ڈرائیو اور گائیڈ سسٹم پہلے سے ہی مربوط اور منسلک ہیں۔ علیحدہ لکیری گائیڈز کے لیے اضافی مکینیکل ڈیزائن اور تنصیب کے کام کی ضرورت ہوتی ہے۔
کون سا آپشن کم خرچ ہوتا ہے؟
ایک لکیری گائیڈ کی انفرادی اجزاء کی قیمت کم ہوتی ہے، لیکن ایک مکمل گائیڈ پر مبنی محور کے لیے کافی مشینی، اسمبلی اور انجینئرنگ کی ضرورت پڑ سکتی ہے۔ ایک لکیری ماڈیول معیاری آٹومیشن ایپلی کیشنز کے لیے مجموعی انضمام کی کم لاگت فراہم کر سکتا ہے۔
کیا لکیری ماڈیول مشین ٹول گائیڈ سسٹم کی جگہ لے سکتا ہے؟
ہمیشہ نہیں۔ مشین ٹولز کو اکثر زیادہ سختی، بھاری بوجھ کی گنجائش، خصوصی درستگی، تھرمل استحکام، اور حسب ضرورت ساختی طول و عرض کی ضرورت ہوتی ہے جو معیاری لکیری ماڈیولز کی صلاحیتوں سے زیادہ ہو سکتے ہیں۔
نتیجہ
میں کلیدی فرقلکیری ماڈیول بمقابلہ لکیری گائیڈموازنہ ان کا کام ہے۔ لکیری گائیڈ ایک مکینیکل رہنمائی کا جزو ہے جو بوجھ کو سہارا دیتا ہے اور اس کی حرکت کی سمت کو کنٹرول کرتا ہے۔ ایک لکیری ماڈیول ایک مکمل ہے۔لکیری ایکچوایٹرجو رہنمائی، ٹرانسمیشن، سپورٹ، اور موٹر کنکشن کو ایک اسمبلی میں ضم کرتا ہے۔
ایک لکیری ماڈیول کا انتخاب کریں جب ایپلیکیشن کو کمپیکٹ، معیاری، اور آسانی سے انٹیگریٹ موشن ایکسس کی ضرورت ہو۔ یہ ڈیزائن کے کام، مشینی، تنصیب کا وقت، اور کمیشن کی پیچیدگی کو کم کر سکتا ہے۔
جب ایپلیکیشن کو زیادہ ساختی آزادی، زیادہ بوجھ کی گنجائش، وسیع ریل اسپیسنگ، خصوصی ڈرائیو سسٹم، یا مشین ٹول کی سطح کی سختی کی ضرورت ہو تو علیحدہ لکیری گائیڈز کا انتخاب کریں۔
درست حل کا انتخاب درخواست کی مکمل ضروریات کے مطابق کیا جانا چاہیے، بشمول پے لوڈ، اسٹروک، رفتار، سرعت، درستگی، لمحے کا بوجھ، بڑھتے ہوئے سمت، ماحولیاتی حالات، دیکھ بھال، انضمام کی لاگت، اور متوقع سروس لائف۔
لکیری گائیڈ کے گائیڈنگ فنکشن اور لکیری ماڈیول کے فعال فنکشن کے درمیان فرق کرتے ہوئے، انجینئرز اجزاء کے غلط انتخاب سے بچ سکتے ہیں اور زیادہ قابل اعتماد، موثر، اور اقتصادی لکیری حرکت کے نظام کو ڈیزائن کر سکتے ہیں۔
