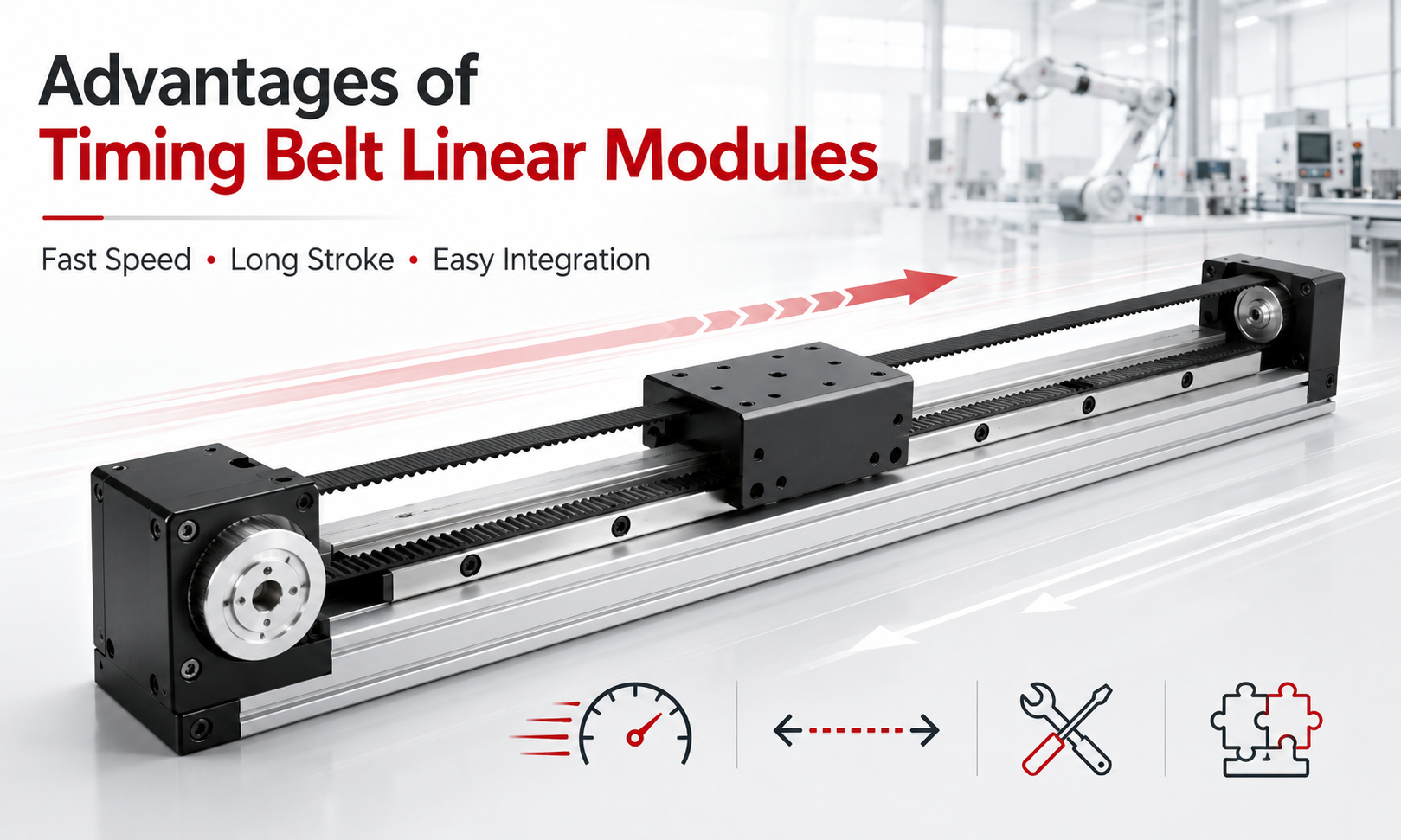

أوحدة خطية لحزام التوقيتهو نظام حركة خطية يستخدم حزام توقيت مسنن وآلية بكرة لتحويل دوران المحرك إلى حركة خطية يمكن التحكم فيها. إنها عادةً ما تدمج شكل قاعدة من الألومنيوم، وحزام التوقيت، وبكرة القيادة، وبكرة التباطؤ، والدليل الخطي، والحامل، والمحامل، وآلية الشد، وواجهة تثبيت المحرك في وحدة أتمتة مدمجة.
حزام التوقيتالوحدات الخطيةتستخدم على نطاق واسع في الأتمتة الصناعية لأنها توفر سرعة سير سريعة، وقدرة طويلة على السكتة الدماغية، وكتلة متحركة منخفضة، وبنية ميكانيكية بسيطة نسبيًا. بالمقارنة مع أنظمة الدفع اللولبية الكروية، فهي مناسبة بشكل خاص للتطبيقات التي تتطلب حركة ترددية سريعة، والنقل لمسافات طويلة ودورات تحديد المواقع المتكررة دون الحاجة إلى دقة تحديد موضع عالية للغاية.
تشرح هذه المقالة أهممزايا الوحدة الخطية لحزام التوقيت، بما في ذلك فوائد الأداء والصيانة والتكلفة والتكامل والتخصيص. ويناقش أيضًا التطبيقات التي توفر فيها الوحدات الخطية المدفوعة بالحزام أكبر قيمة.
لماذا تحظى الوحدات الخطية لحزام التوقيت بشعبية في الأتمتة
غالبًا ما تحتاج معدات الأتمتة الحديثة إلى نقل المنتجات أو الأدوات أو الكاميرات أو أجهزة الاستشعار أو آليات المناولة عبر مسافات طويلة نسبيًا خلال دورة زمنية قصيرة. ولذلك، يجب أن يوفر نظام الحركة سرعة وتسارعًا وطول شوط وموثوقية كافية مع الحفاظ على سهولة التركيب والصيانة.
تلبي الوحدة الخطية لحزام التوقيت هذه المتطلبات من خلال الجمع بين ناقل الحركة خفيف الوزن ونظام التوجيه الصلب. ينقل حزام التوقيت عزم دوران المحرك إلى العربة المتحركة، بينما يدعم الدليل الخطي الحمل ويتحكم في اتجاه الحركة.
نظرًا لأن آلية القيادة لا تعتمد على لولب دوار طويل، يمكن للوحدة تحقيق نطاقات سفر طويلة دون أن تكون مقيدة بشكل كبير بسرعة الدوران الحرجة للمسمار الكروي. وهذا يجعل الوحدات الخطية المدفوعة بالحزام ذات قيمة خاصة لآلات التعبئة والتغليف، ومعدات مناولة المواد، والأنظمة اللوجستية، وأجهزة الانتقاء والمكان، ومنصات التشغيل الآلي متعددة المحاور.
1. سرعة السفر السريعة
واحدة من أهم مزايا الوحدات الخطية لحزام التوقيت هي قدرتها على تحقيق سرعات سفر عالية. يتمتع حزام التوقيت بكتلة منخفضة ويمكنه الدوران بسرعة بين بكرة القيادة والبكرة الوسيطة. وهذا يسمح للعربة بالتحرك بسرعة على طول الدليل الخطي.
في العديد من التطبيقات الصناعية، يؤثر وقت الدورة بشكل مباشر على القدرة الإنتاجية. يمكن للمحور الخطي الأسرع أن يقلل من الوقت اللازم لنقل قطع العمل وتحديد موضعها وتحميلها وتفريغها. وهذا مهم بشكل خاص في خطوط الإنتاج ذات الحجم الكبير حيث يقوم المحور بآلاف الحركات المتكررة كل يوم.
يتم اختيار الوحدات الخطية لحزام التوقيت بشكل شائع لتطبيقات مثل:
- أنظمة اختيار ومكان عالية السرعة
- معدات التعبئة والتغليف والختم
- أنظمة الفرز الآلي
- محطات نقل المواد
- منصات فحص الرؤية
- خطوط التجميع الإلكترونية
- الخدمات اللوجستية وأتمتة المستودعات
تعتمد السرعة الفعلية القابلة للتحقيق على حجم الوحدة ونوع الحزام وقطر البكرة وأداء المحرك والحمل وطول الشوط ومعلمات التحكم. تعد إعدادات التسارع والتباطؤ المناسبة ضرورية أيضًا لمنع الاهتزاز المفرط أو تذبذب الحزام.
2. نطاق السفر الطويل
تعد القدرة على السكتة الدماغية الطويلة فائدة رئيسية أخرى للوحدات الخطية المدفوعة بالحزام. في نظام اللولب الكروي، عادةً ما تتطلب زيادة طول الشوط عمودًا لولبيًا أطول. عندما تدور الكرة اللولبية الطويلة بسرعة عالية، فقد تواجه اهتزازًا أو خفقًا أو قيودًا حرجة على السرعة.
لا يحتوي نظام حزام التوقيت على نفس القيود اللولبية الطويلة الدوارة. يتحرك الحزام حول البكرات بينما يظل شكل الدعم ثابتًا، مما يسهل إنشاء محاور خطية ذات نطاقات سفر طويلة.
هذه الخاصية تجعل الوحدات الخطية لحزام التوقيت مناسبة لـ:
- خطوط إنتاج طويلة
- أنظمة البوابات الكبيرة
- معدات نقل المستودعات
- أنظمة التحميل والتفريغ الأوتوماتيكية
- آلات التفتيش كبيرة الحجم
- تكامل ناقل التغليف
- نقل المواد لمسافات طويلة
بالنسبة لمسافات السفر الطويلة للغاية، لا يزال يتعين على المهندسين مراعاة صلابة المظهر الجانبي، واستطالة الحزام، وشد الحزام، ومحاذاة الدليل، وتباعد الدعم. يجب أن تستخدم الوحدة طويلة الشوط المصممة بشكل صحيح شكلاً من الألومنيوم الصلب بما فيه الكفاية وعرض الحزام المناسب للحفاظ على حركة مستقرة.
3. التسارع العالي والاستجابة السريعة
تتميز الوحدات الخطية لحزام التوقيت بقصور ذاتي منخفض نسبيًا في ناقل الحركة. يسمح الحزام خفيف الوزن والبكرة والعربة المتحركة للمحرك بتسريع وإبطاء المحور بسرعة.
يعد التسارع العالي ذا قيمة في التطبيقات التي تكون فيها مسافة الحركة قصيرة ولكن عدد الدورات مرتفع. في هذه الأنظمة، قد يقضي المحور وقتًا أطول في التسارع والتباطؤ مقارنة بالتحرك بأقصى سرعة. يساعد تقليل الكتلة المتحركة على تقصير كل دورة حركة.
تعمل الاستجابة السريعة أيضًا على تحسين أداء معدات الإنتاج المتزامنة. عندما يتم التحكم فيها بواسطة محرك مؤازر، يمكن لوحدة حزام التوقيت أن تتبع ملفات تعريف الحركة المبرمجة وتنسق مع المحاور أو الناقلات أو الروبوتات أو معدات المعالجة الأخرى.
ومع ذلك، يجب تكوين التسارع وفقًا للحمولة والهيكل الميكانيكي. قد يؤدي التسارع المفرط إلى حدوث اهتزاز، أو تشوه الحزام، أو تذبذب الحامل، أو انخفاض استقرار تحديد الموقع.
4. كتلة متحركة منخفضة
تكون مكونات ناقل الحركة للوحدة الخطية لحزام التوقيت أخف بشكل عام من تلك الموجودة في العديد من الأنظمة التي تعمل بالبراغي. يتمتع الحزام نفسه بكتلة منخفضة جدًا، وغالبًا ما يمكن تصميم العربة المتحركة كمكون مدمج من الألومنيوم.
توفر الكتلة المتحركة المنخفضة العديد من الفوائد العملية:
- انخفاض متطلبات عزم دوران المحرك
- أسرع التسارع والتباطؤ
- انخفاض استهلاك الطاقة أثناء الحركة المتكررة
- تقليل الحمل الديناميكي على إطار الماكينة
- تحسين الاستجابة أثناء تحديد المواقع السريعة
- إجهاد ميكانيكي أقل أثناء تغيرات الاتجاه
هذه الميزة مهمة بشكل خاص في الأنظمة متعددة المحاور. على سبيل المثال، في نظام جسر XYZ، قد يحتاج المحور X إلى تحريك مجموعة المحور Y والمحور Z بالكامل. إن تقليل كتلة كل محور من محاور المستوى العلوي يمكن أن يقلل بشكل كبير من الحمل على المحور الداعم السفلي.
5. هيكل ميكانيكي بسيط
تستخدم الوحدة الخطية لحزام التوقيت النموذجي نظام نقل مباشر يتكون من بكرة قيادة وبكرة خاملة وحزام مسنن. بالمقارنة مع آليات النقل الأكثر تعقيدًا، يحتوي هذا الهيكل على عدد قليل نسبيًا من مكونات المحرك.
البناء البسيط يجعل مبدأ التشغيل سهل الفهم ويبسط التثبيت والتعديل واستكشاف الأخطاء وإصلاحها. يتفاعل المظهر المسنن للحزام مع أسنان البكرة المطابقة، مما يسمح بنقل الحركة دون الانزلاق المستمر المرتبط بالأحزمة المسطحة التقليدية.
يجمع الهيكل المعياري عادةً بين المكونات التالية:
- ملف تعريف قاعدة الألومنيوم
- السكك الحديدية دليل خطي وكتل دليل
- حزام التوقيت
- محرك والبكرات المهمل
- عربة متحركة
- كتل النهاية
- آلية شد الحزام
- جبل المحرك
- مواضع تركيب المستشعر
ونظرًا لدمج هذه المكونات في مجموعة واحدة، لا يحتاج صانعو الآلات إلى تصميم كل مكون من مكونات ناقل الحركة ومواءمته بشكل منفصل. وهذا يمكن أن يقلل من وقت تطوير المعدات وتجميعها.
6. متطلبات صيانة منخفضة
تتطلب الوحدات الخطية لحزام التوقيت عمومًا صيانة روتينية بسيطة نسبيًا. لا يتطلب ناقل الحركة بالحزام نفس طريقة التشحيم التي تتطلبها مجموعة اللولب الكروي والصواميل. وهذا يقلل من عدد نقاط التشحيم داخل نظام القيادة.
تركز الصيانة الروتينية عادة على:
- فحص توتر الحزام
- فحص حالة أسنان الحزام
- التحقق من محاذاة البكرة
- تشحيم الدليل الخطي عند الحاجة
- فحص السحابات ومسامير التثبيت
- تنظيف الغبار والحطام من الوحدة
- فحص أجهزة الاستشعار ومفاتيح الحد
في نظام تم اختياره بشكل صحيح ومثبت بشكل صحيح، يمكن لحزام التوقيت توفير عملية موثوقة على مدى العديد من الدورات المتكررة. عند الحاجة إلى الاستبدال في النهاية، يمكن عادةً إزالة الحزام واستبداله دون تغيير الوحدة الكاملة.
تعتمد فترة الصيانة الفعلية على سرعة التشغيل، والحمولة، والتسارع، والتلوث البيئي، ودورة العمل، ومواد الحزام. قد تتطلب التطبيقات التي تتضمن الغبار الكاشطة أو الزيت أو درجات الحرارة المرتفعة أو التعرض للمواد الكيميائية حماية إضافية وعمليات فحص أكثر تكرارًا.
7. حل الحركة الخطية الفعال من حيث التكلفة
تعد كفاءة التكلفة سببًا مهمًا وراء اختيار العديد من الشركات المصنعة للمعدات للوحدات الخطية لحزام التوقيت. يمكن أن يوفر هيكل محرك الأقراص البسيط نسبيًا توازنًا عمليًا بين الأداء وتكلفة النظام.
بالنسبة للتطبيقات التي تتطلب ضربات طويلة وسرعات عالية ولكنها لا تحتاج إلى دقة تحديد موضع عالية للغاية، قد تكون الوحدة المدفوعة بالحزام أكثر اقتصادا من نظام اللولب الكروي الدقيق أو نظام المحرك الخطي.
قد تشمل مزايا التكلفة ما يلي:
- انخفاض تكلفة مكون النقل الأولي
- تقليل أعمال التجميع والمحاذاة
- انخفاض تعقيد الصيانة
- استبدال بسيط لمكونات التآكل
- تقليل حجم المحرك في التطبيقات خفيفة الوزن
- انخفاض تكلفة تكامل النظام
- أقصر وقت لتطوير المعدات
لا ينبغي أن يكون أدنى سعر شراء هو عامل الاختيار الوحيد. يجب على المهندسين أن يأخذوا في الاعتبار إجمالي تكلفة التشغيل، بما في ذلك حجم المحرك وتكرار الصيانة والعمر المتوقع للحزام ووقت التوقف عن العمل وقطع الغيار ومتطلبات الإنتاج.
8. سهولة الاندماج في معدات التشغيل الآلي
تم تصميم الوحدات الخطية لحزام التوقيت كوحدات حركة موحدة. يمكن تركيبها مباشرة على إطارات الماكينة، أو الهياكل المصنوعة من الألومنيوم، أو القواعد الفولاذية، أو معدات التشغيل الآلي المخصصة.
يمكن تكوين واجهات المحرك للمحركات المؤازرة أو المحركات السائر. اعتمادا على التصميم، يمكن تركيب المحرك مباشرة، أو تركيبه بالتوازي من خلال آلية تخفيض الحزام أو توصيله من خلال علبة التروس.
أسطح التركيب القياسية تسهل عملية التثبيت:
- القابضون
- أكواب شفط فراغ
- رؤوس التوزيع
- كاميرات التفتيش
- أجهزة استشعار الليزر
- أدوات اللحام
- وضع علامات على الرؤوس
- تجهيزات مناولة المواد
يمكن أيضًا دمج أجهزة الاستشعار ومفاتيح الحد ومكونات إدارة الكابلات في الوحدة. وهذا يقلل من مقدار التصميم الميكانيكي الإضافي المطلوب أثناء بناء الماكينة.
9. تكوين مرن متعدد المحاور
يمكن لوحدة حزام توقيت واحدة أن تعمل كمحور خطي مستقل، ولكن يمكن أيضًا دمج وحدات متعددة في أنظمة حركة أكثر تعقيدًا.
تتضمن التكوينات الشائعة ما يلي:
- منصات الشرائح المتقاطعة XY
- أنظمة XZ الكابولية
- XYZالروبوتات الكارتيزية
- أنظمة جسرية ذات محرك واحد
- أنظمة جسرية ذات محرك مزدوج
- أنظمة النقل الخطية
- معدات المناولة متعددة المحطات
السكتة الدماغية الطويلة والخصائص عالية السرعة للوحدات المدفوعة بالحزام تجعلها مناسبة بشكل خاص لحركة المحور X الأفقي والمحور Y. وحدة الكرة اللولبية أواسطوانة كهربائيةيمكن استخدامه للمحور Z العمودي عندما تكون هناك حاجة إلى قوة دفع أعلى أو صلابة أو قدرة على حمل الحمل الرأسي.
في نظام جسري ثنائي المحرك، يمكن مزامنة محوري حزام التوقيت المتوازيين إلكترونيًا من خلال التحكم المؤازر. تعد المحاذاة الميكانيكية الصحيحة وضبط التحكم أمرًا ضروريًا لمنع التواء القنطرة أو التحميل غير المتساوي.
10. التخصيص المرن
يمكن تخصيص الوحدات الخطية لحزام التوقيت لتلبية متطلبات المعدات المختلفة. يمكن للمصنعين ضبط أبعاد الوحدة، والسكتة الدماغية، وعرض الحزام، وحجم الدليل، وواجهة المحرك وهيكل النقل وفقًا للتطبيق.
تتضمن خيارات التخصيص الشائعة ما يلي:
- طول السفر المخصص
- أحجام مختلفة لملفات الألومنيوم
- قضبان توجيه خطية مفردة أو مزدوجة
- عربات أوسع أو أطول
- مواد مختلفة لحزام التوقيت
- عروض الحزام البديلة وملامح الأسنان
- واجهات المحرك المؤازر أو السائر
- اتجاه تركيب المحرك
- مواقف أجهزة الاستشعار المخصصة
- الأغطية الواقية والحماية من الغبار
- فتحات تركيب خاصة
- تكوينات متعددة النقل
تتيح هذه المرونة لنفس تقنية الوحدة الأساسية دعم معدات التجميع الإلكترونية المدمجة وآلات التعبئة والتغليف متوسطة الحجم وأنظمة القنطرية الصناعية الكبيرة.
11. عملية هادئة وسلسة
يمكن لوحدة حزام التوقيت المشدودة بشكل صحيح أن تعمل بضوضاء ميكانيكية منخفضة نسبيًا. يتفاعل الحزام بسلاسة مع أسنان البكرة، ولا يوجد اتصال مستمر من المعدن إلى المعدن داخل ناقل الحركة بالحزام.
يعد انخفاض مستوى الضجيج مفيدًا في المختبرات ومناطق إنتاج الإلكترونيات ومعدات الفحص والبيئات الأخرى حيث يجب التحكم في ضوضاء الماكينة.
يعتمد التشغيل السلس على شد الحزام الصحيح، ومحاذاة البكرة، وتزييت التوجيه، والصلابة الهيكلية، وضبط المؤازرة. يمكن أن يؤدي شد الحزام المفرط إلى زيادة حمل المحمل والضوضاء، في حين أن الشد غير الكافي يمكن أن يسبب اهتزازًا أو قفز الأسنان أو وضعًا غير مستقر.
12. تصميم ناقل الحركة النظيف
لا يتطلب محرك حزام التوقيت نفسه تزييتًا بالشحم. يمكن أن يساعد ذلك في تقليل مخاطر تلوث مواد التشحيم حول آلية النقل.
هذه الخاصية مفيدة في تجميع الإلكترونيات، والتعبئة، وأتمتة المختبرات، وبعض بيئات الإنتاج النظيفة. ومع ذلك، لا يزال الدليل الخطي يتطلب عادةً تشحيمًا مناسبًا، ولا ينبغي اعتبار وحدات الحزام القياسية مصنفة تلقائيًا في غرف الأبحاث.
بالنسبة إلى غرف الأبحاث أو التطبيقات منخفضة الجسيمات، يجب على المهندسين اختيار مواد حزام متوافقة، ومواد تشحيم منخفضة التقلب، وأنظمة توجيه محكمة الغلق وهياكل حماية مناسبة.
13. الاستبدال والإصلاح الفعال
إن البناء المعياري للوحدة الخطية لحزام التوقيت يجعل العديد من عمليات الخدمة واضحة نسبيًا. غالبًا ما يمكن فحص المكونات مثل الأحزمة أو المستشعرات أو المحامل أو البكرات واستبدالها بشكل منفصل.
في حالة تآكل الحزام أو تلفه، يمكن للفنيين استبدال الحزام دون استبدال نظام التوجيه بالكامل أو قاعدة الألومنيوم. وهذا يمكن أن يقلل من تكلفة الإصلاح ووقت توقف المعدات.
لتبسيط الصيانة المستقبلية، يجب على مصممي الماكينات توفير وصول كافٍ إلى الكتل الطرفية، ومكونات الشد، وحوامل المحرك، ووصلات أجهزة الاستشعار.
مزايا الوحدة الخطية لحزام التوقيت مقارنة بوحدات اللولب الكروي
حزام التوقيت ووحدات خطية الكرة اللولبيةتم تصميمها لأولويات الأداء المختلفة. لا يوجد نظام أفضل عالميًا لكل تطبيق.
| عنصر المقارنة | وحدة توقيت الحزام الخطي | وحدة خطية لولبية كروية |
|---|---|---|
| سرعة السفر | مناسبة بشكل عام للحركة عالية السرعة | قد تكون السرعة محدودة بطول المسمار وسرعة الدوران الحرجة |
| طول الشوط | مناسبة تمامًا لنطاقات السفر الطويلة | تتطلب الضربات الطويلة تصميمًا ودعمًا دقيقًا للبراغي |
| تتحرك الكتلة | منخفضة نسبيا | عموما ارتفاع الجمود انتقال |
| دقة تحديد المواقع | مناسبة لتحديد المواقع الأتمتة العامة | عادةً ما يكون أفضل لتحديد المواقع بدقة عالية |
| صلابة | انخفاض صلابة ناقل الحركة بسبب مرونة الحزام | صلابة محورية أعلى |
| صيانة | فحص الحزام البسيط وتشحيم التوجيه | يتطلب تزييت المسمار والتوجيه |
| يكلف | غالبًا ما تكون فعالة من حيث التكلفة للتطبيقات عالية السرعة وطويلة الأشواط | يُفضل غالبًا عندما تكون الدقة والدفع أكثر أهمية |
عادةً ما تكون وحدة حزام التوقيت هي الخيار الأفضل عندما تكون السرعة وطول الشوط ووقت الدورة والتكلفة هي الأولويات الرئيسية. تكون الوحدة اللولبية الكروية أكثر ملاءمة بشكل عام عندما يتطلب التطبيق دقة تحديد موضع أعلى أو صلابة أكبر أو دفعًا متحكمًا أو مقاومة لقوى المعالجة الخارجية.
التطبيقات النموذجية التي تستفيد من وحدات حزام التوقيت
آلات التعبئة والتغليف
غالبًا ما تتطلب أنظمة التعبئة والتغليف نقلًا سريعًا للمنتج، ومناولة الكرتون، وختمه، ووضع العلامات عليه، وفرزه.وحدات حزام التوقيتتوفير السرعة والسكتة الدماغية اللازمة لهذه العمليات المتكررة.
معدات الاختيار والمكان
تساعد الكتلة المتحركة المنخفضة وقدرة التسارع العالية لمحور يحركه الحزام على تقليل وقت الدورة في أنظمة الالتقاط والمكان. يمكن للوحدة أن تحمل مقابض أو أدوات تفريغ أو آليات آلية مدمجة.
مناولة المواد
وحدات حزام التوقيت مناسبة لنقل المكونات بين الناقلات ومحطات العمل ومعدات المعالجة. يمكن للوحدات طويلة الشوط أن تغطي محطات إنتاج متعددة بمحور واحد.
فحص النظر
يمكن للوحدة المدفوعة بالحزام نقل الكاميرات أو أجهزة الاستشعار أو المنتجات من خلال مواقع فحص مختلفة. يكون ذلك مفيدًا عندما يتطلب النظام مسحًا سريعًا على مسافة طويلة نسبيًا.
تجميع إلكتروني
تستخدم معدات التصنيع الإلكترونية وحدات حزام التوقيت لنقل المكونات وتحديد موضع التركيبات ومعالجة الدرج وعمليات الفحص حيث تكون الحركة السريعة أكثر أهمية من الدقة الفائقة.
أتمتة الخدمات اللوجستية
تستخدم أنظمة المستودعات والخدمات اللوجستية محاور مدفوعة بالحزام للفرز ومناولة المنصات ونقل الطرود ومعدات التخزين الآلية. إن قدرتها على السفر لمسافات طويلة مناسبة تمامًا لأنظمة تدفق المواد الكبيرة.
الروبوتات العملاقة والديكارتية
يمكن لوحدات حزام التوقيت أن تشكل المحاور الأفقية للروبوتات الديكارتية وأنظمة القنطرية. إنها توفر مساحات عمل كبيرة ويمكن دمجها مع وحدات لولبية رأسية أو أسطوانات كهربائية.
القيود التي يجب مراعاتها
على الرغم من أن الوحدات الخطية لحزام التوقيت توفر العديد من المزايا، إلا أن لها أيضًا قيودًا يجب مراعاتها أثناء الاختيار.
- مرونة الحزام يمكن أن تقلل من صلابة تحديد المواقع.
- دقة تحديد المواقع بشكل عام أقل من الدقة اللولبية الكروية أو أنظمة المحركات الخطية.
- يجب ضبط شد الحزام بشكل صحيح.
- قد تتسبب قوى العملية الثقيلة في إزاحة مرنة.
- تتطلب التطبيقات العمودية إجراءات الكبح أو حمل الحمولة المناسبة.
- التغيرات في درجات الحرارة يمكن أن تؤثر على طول الحزام والتوتر.
- تتطلب الضربات الطويلة صلابة كافية للملف الشخصي ودعم التثبيت.
هذه القيود لا تجعل الأنظمة المدفوعة بالحزام غير مناسبة. إنها تعني ببساطة أن الوحدة يجب أن تكون مطابقة للدقة الفعلية والحمل والقوة والسرعة والمتطلبات البيئية.
كيفية اختيار الوحدة الخطية لحزام التوقيت
للحصول على الفوائد الكاملة للوحدة الخطية لحزام التوقيت، يجب على المهندسين تقييم المعلمات التالية:
- مطلوب السكتة الدماغية الفعالة
- الحمولة القصوى
- التثبيت الأفقي أو الرأسي أو المائل
- سرعة السفر المطلوبة
- التسارع والتباطؤ
- دقة تحديد المواقع
- التكرار
- تحميل اللحظة المسموح بها
- دورة العمل
- نوع المحرك وقوته
- الظروف البيئية
- عمر الخدمة المتوقع
- مساحة التثبيت المتاحة
- متطلبات التكامل متعدد المحاور
يجب أن يعتمد الاختيار على ظروف التشغيل الديناميكية بدلاً من الحمل الثابت وحده. قد لا توفر الوحدة التي تدعم الحمل أثناء الراحة حركة مستقرة عندما يتم تسريع نفس الحمل بسرعة أو تركيبه بإزاحة متدلية كبيرة.
الأسئلة المتداولة
ما هي الميزة الرئيسية للوحدة الخطية لحزام التوقيت؟
الميزة الرئيسية هي قدرتها على توفير حركة خطية سريعة وطويلة الشوط مع كتلة متحركة منخفضة نسبيًا وبنية ميكانيكية بسيطة. إنها مناسبة بشكل خاص لتطبيقات الأتمتة ذات الدورة العالية.
هل الوحدات الخطية لحزام التوقيت دقيقة؟
توفر وحدات حزام التوقيت أداءً كافيًا للتكرار وتحديد المواقع للعديد من مهام الأتمتة الصناعية. ومع ذلك، فإن صلابة ناقل الحركة ودقة تحديد المواقع المطلقة تكون عمومًا أقل من تلك الخاصة باللولب الكروي الدقيق أو أنظمة المحركات الخطية.
هل يمكن استخدام وحدة حزام التوقيت للحركة العمودية؟
نعم، ولكن يجب أن يأخذ التصميم في الاعتبار الجاذبية، ومتطلبات فرامل المحرك، وآليات الموازنة، وتحميل الحزام، وإجراءات حمل الأحمال في حالات الطوارئ. قد تكون الوحدات اللولبية الكروية أو الأسطوانات الكهربائية أكثر ملاءمة لبعض التطبيقات الرأسية الثقيلة.
هل الوحدات الخطية لحزام التوقيت مناسبة للسكتات الدماغية الطويلة؟
نعم. تعد القدرة على السكتة الدماغية الطويلة واحدة من أهم مزاياها. لا تستخدم الوحدة برغيًا دوارًا طويلًا، لذا فهي أقل تأثراً بقيود السرعة الحرجة للمسمار.
هل تتطلب وحدات حزام التوقيت التشحيم؟
بشكل عام، لا يتطلب ناقل الحركة بحزام التوقيت تزييتًا بالشحم. يتطلب نظام التوجيه الخطي عادةً تزييتًا دوريًا وفقًا لتوصيات الشركة المصنعة للدليل.
كم مرة يجب استبدال حزام التوقيت؟
لا توجد فترة استبدال عالمية. يعتمد عمر الحزام على الحمل والسرعة والتسارع والتوتر وحجم البكرة وبيئة التشغيل ودورة العمل. يعد الفحص المنتظم أكثر موثوقية من الاستبدال بناءً على وقت التقويم فقط.
متى يجب اختيار وحدة لولبية كروية بدلاً من ذلك؟
يجب أخذ الوحدة اللولبية الكروية في الاعتبار عندما يتطلب التطبيق دقة تحديد موضع أعلى، أو صلابة محورية أكبر، أو دفعًا أعلى، أو قوة ضغط متحكم فيها، أو مقاومة أفضل لأحمال المعالجة الخارجية.
خاتمة
الرئيسيمزايا الوحدات الخطية لحزام التوقيتتشمل سرعة السفر السريعة، والقدرة على السكتة الدماغية الطويلة، والتسارع العالي، والكتلة المتحركة المنخفضة، والبناء البسيط، ومتطلبات الصيانة المنخفضة، وكفاءة التكلفة، والتكامل المرن.
هذه الخصائص تجعلها حلاً فعالاً للتغليف، ومناولة المواد، والاختيار والمكان، وتجميع الإلكترونيات، والفحص، والخدمات اللوجستية، وأنظمة الأتمتة متعددة المحاور.
ومع ذلك، فإن اختيار الوحدة الخطية الصحيحة يتطلب الموازنة بين مزايا السرعة والسكتة الدماغية ودقة تحديد المواقع والصلابة والحمل والمتطلبات البيئية. عندما يعطي التطبيق الأولوية للحركة السريعة والسفر الطويل والتكامل الآلي الفعال، يمكن للوحدة الخطية لحزام التوقيت المصممة بشكل صحيح أن توفر أداءً موثوقًا وقيمة إجمالية قوية.
