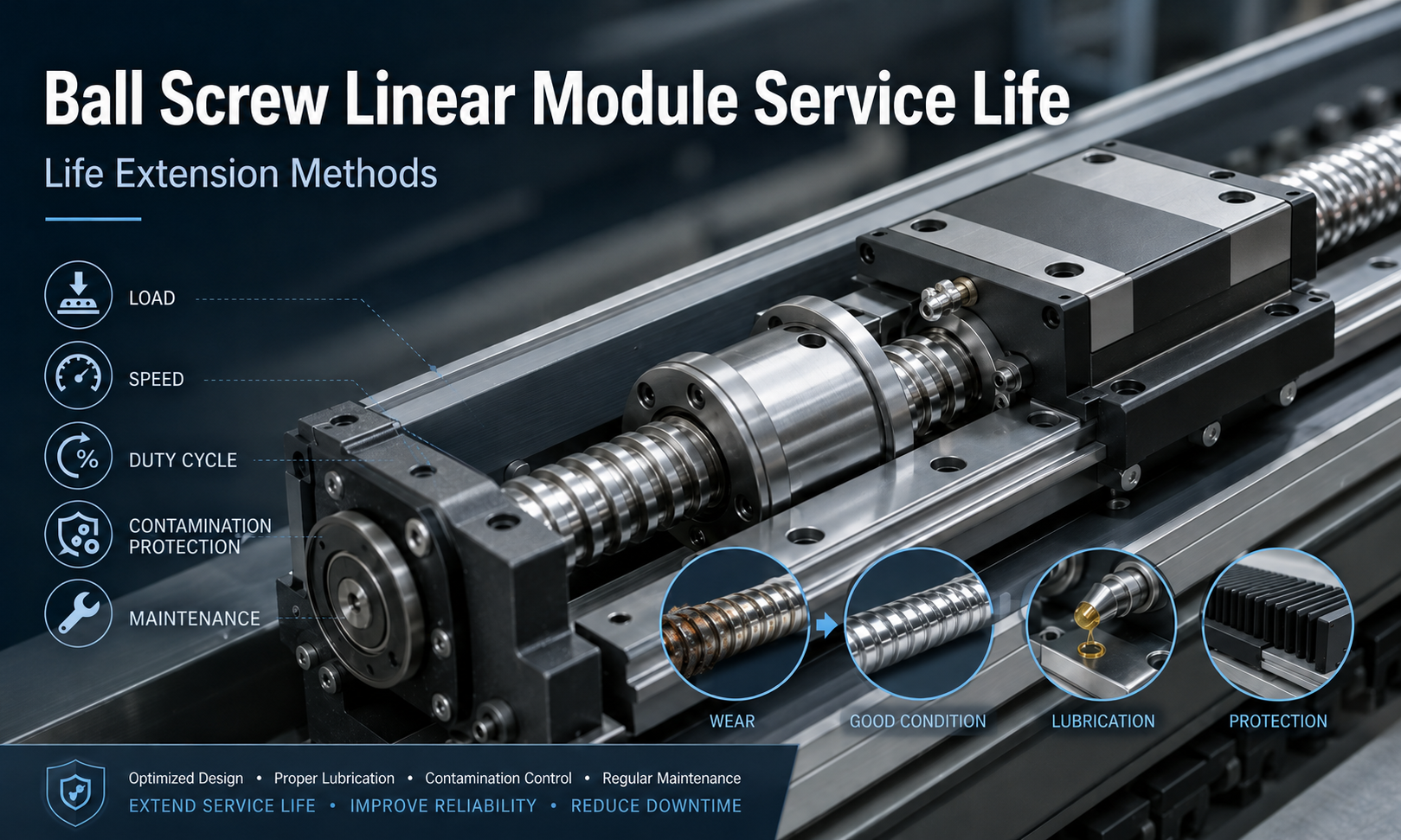

La vita utile di amodulo lineare con vite a ricircolo di sferenon è determinato da un unico numero fisso di ore di funzionamento. Dipende dalla durata a fatica della vite a ricircolo di sfere, della guida lineare, dei cuscinetti di supporto e di altri componenti meccanici, nonché dal carico effettivo, dalla velocità, dall'accelerazione, dal ciclo di lavoro, dalle condizioni di lubrificazione, dalla precisione di installazione e dall'ambiente operativo.
In condizioni operative adeguate, un modulo lineare con vite a ricircolo di sfere correttamente selezionato e sottoposto a corretta manutenzione può fornire un movimento affidabile per milioni di cicli di corsa. Tuttavia, un carico eccessivo, una scarsa lubrificazione, contaminazione, disallineamento o carichi di impatto frequenti possono ridurne significativamente la durata utile.
Questa guida spiega come viene valutata la durata operativa dei moduli lineari con vite a ricircolo di sfere, quali fattori influiscono sulla durata e quali misure possono essere adottate per prolungare la durata operativa del sistema.
Che cosa significa la durata utile del modulo lineare con vite a ricircolo di sfere?
La durata di un modulo lineare con vite a ricircolo di sfere si riferisce generalmente al periodo di funzionamento prima che uno o più componenti critici subiscano danni da fatica, usura eccessiva o degrado delle prestazioni.
UNmodulo linearenon sempre smette di funzionare immediatamente una volta raggiunta la durata prevista. Invece, le sue prestazioni potrebbero gradualmente peggiorare. I sintomi comuni includono:
- Errore di posizionamento aumentato
- Ripetibilità ridotta
- Contraccolpo crescente
- Rumore o vibrazioni anomali
- Maggiore coppia motore
- Aumento della temperatura operativa
- Movimento brusco o incoerente
- Particelle di usura visibili nel lubrificante
Nei calcoli ingegneristici, la durata di esercizio si riferisce solitamente alla durata a fatica nominale della vite a ricircolo di sfere, della guida lineare o del cuscinetto. La vita utile effettiva potrebbe essere più breve o più lunga a seconda delle condizioni operative.
Componenti principali che determinano la durata del modulo
La durata complessiva di un modulo lineare con azionamento a vite è normalmente limitata dal componente che raggiunge per primo il limite di fatica o usura consentito.
Durata a fatica della vite a ricircolo di sfere
La vite a ricircolo di sfere converte il movimento rotatorio del motore in movimento lineare. Durante il funzionamento, le sfere circolano ripetutamente tra l'albero della vite e la chiocciola. Il contatto volvente continuo crea sollecitazioni cicliche sulle piste.
Dopo un gran numero di cicli, l'affaticamento della superficie può causare sfaldamento, vaiolatura o scheggiatura sull'albero della vite, sulla chiocciola o sulle sfere circolanti. Questo è uno dei fattori principali che determina la durata della vita degli attuatori con vite a ricircolo di sfere.
La durata a fatica delle viti a ricircolo di sfere è fortemente influenzata da:
- Carico assiale equivalente
- Coefficiente di carico dinamico
- Velocità di rotazione
- Accelerazione e decelerazione
- Precarica
- Condizione di lubrificazione
- Allineamento dell'installazione
- Urti e vibrazioni
Vita della guida lineare
La guida lineare sostiene il carrello e ne controlla il movimento lungo il corpo del modulo. I suoi elementi volventi sono soggetti a ripetute sollecitazioni da contatto mentre il carrello si muove avanti e indietro.
La durata della rotaia di guida dipende dal carico verticale applicato, dal carico laterale e dal momento del carico. Se il carico utile è posizionato lontano dal centro del carrello, il momento di beccheggio, imbardata o rollio risultante può ridurre la durata della guida anche quando il carico utile totale sembra rientrare nel limite di carico nominale.
Anche superfici di montaggio irregolari, un parallelismo insufficiente delle rotaie e uno scarso allineamento del carrello possono creare ulteriori carichi interni.
Supporta la durata dei cuscinetti
I cuscinetti di supporto ad estremità fissa e mobile mantengono allineato l'albero della vite e supportano le forze assiali e radiali. La loro durata dipende dalla velocità di rotazione, dal precarico, dalla lubrificazione, dalla precisione di installazione e dalla forza assiale trasmessa attraverso la vite.
Un eccessivo disallineamento del giunto o un'installazione errata del cuscinetto possono creare ulteriore forza radiale e ridurre significativamente la durata del cuscinetto.
Durata del giunto, della tenuta e dei componenti ausiliari
Giunti, guarnizioni, coperture protettive, sistemi di lubrificazione e sensori possono usurarsi prima che i principali componenti volventi raggiungano la durata a fatica calcolata.
Ad esempio, una guarnizione danneggiata può consentire l'ingresso di polvere nella vite e nel sistema di guida. La contaminazione può quindi accelerare l'usura dell'intero modulo.
Comprendere il coefficiente di carico dinamico
Il coefficiente di carico dinamico è uno dei parametri più importanti utilizzati nel calcolo della durata delle viti a ricircolo di sfere.
Per una vite a sfere, il coefficiente di carico dinamico di base rappresenta un carico assiale costante sotto il quale un gruppo di viti a sfere identiche può teoricamente raggiungere una durata a fatica nominale definita con un'affidabilità specifica.
La relazione tra carico e durata a fatica non è lineare. Per i componenti volventi del tipo a sfere, la relazione di durata di base è comunemente espressa come:
l10= (C/P)3 × 106
Dove:
- l10è la vita nominale di base in rivoluzioni
- Cè il coefficiente di carico dinamico di base
- Pè il carico dinamico equivalente
L'esponente di tre significa che un aumento relativamente piccolo del carico operativo può causare una notevole riduzione della durata calcolata.
Ad esempio, aumentare il carico equivalente dal 30% al 60% del coefficiente di carico dinamico non riduce semplicemente la durata della metà. Poiché nel calcolo il carico viene calcolato al cubo, la durata a fatica teorica può scendere a circa un ottavo del valore precedente.
Conversione della durata della vite a ricircolo di sfere in distanza percorsa
Dopo aver calcolato la durata nominale in giri, il risultato può essere convertito in distanza lineare totale utilizzando il passo della vite:
Distanza percorsa in chilometri = L10× passo vite in millimetri ÷ 1.000.000
Un passo della vite più grande produce una corsa più lineare per giro. Tuttavia, la scelta del cavo influisce anche sulla spinta, sulla coppia del motore, sulla velocità, sulla risoluzione e sull'efficienza meccanica.
Conversione della durata della vite a ricircolo di sfere in ore di funzionamento
Il numero di giri calcolato può anche essere convertito in tempo di funzionamento:
lH= l10÷ (60 × nM)
Dove:
- lHè la durata di funzionamento calcolata in ore
- NMè la velocità di rotazione media della vite in giri al minuto
Questo valore rappresenta il tempo di rotazione effettivo della vite. Quando una macchina funziona in modo intermittente, il periodo di servizio stimato della macchina potrebbe essere più lungo una volta considerato il ciclo di lavoro.
Esempio di calcolo della durata di una vite a ricircolo di sfere
Consideriamo un modulo lineare con vite a ricircolo di sfere con le seguenti condizioni operative semplificate:
- Coefficiente di carico dinamico di base: 15 kN
- Carico assiale dinamico equivalente: 3 kN
- Passo della vite: 5 mm
- Velocità media della vite in movimento: 600 giri/min
- Ciclo di lavoro: 50%
La vita nominale teorica è:
l10 = (15 ÷ 3)3 × 106= 125.000.000 di giri
La distanza totale percorsa corrispondente è:
125.000.000 × 5 ÷ 1.000.000 = 625 km
La durata di funzionamento ad una velocità media di 600 giri/min è:
125.000.000 ÷ (60 × 600) ≈ 3.472 ore
Se la vite ruota durante circa il 50% del tempo di funzionamento della macchina, il periodo di funzionamento stimato della macchina sarebbe circa:
3.472 ÷ 0,5 ≈ 6.944 ore
Questo è solo un calcolo semplificato. I calcoli ingegneristici effettivi dovrebbero considerare anche le forze di accelerazione, il precarico, i fattori di shock, i carichi variabili, i profili di velocità, l'orientamento di installazione e le condizioni ambientali.
In che modo il ciclo di lavoro influisce sulla durata di servizio
Il ciclo di lavoro descrive la percentuale di tempo in cui il modulo si muove attivamente o esegue lavori durante un periodo di funzionamento completo.
Un modulo che funziona continuamente ha condizioni termiche e di lubrificazione diverse da un modulo che si muove per dieci secondi e poi rimane fermo per cinquanta secondi.
Un ciclo di lavoro elevato può influire sulla durata di servizio attraverso:
- Temperatura media dei componenti più elevata
- Deterioramento più rapido del lubrificante
- Circolazione più frequente delle palline
- Meno tempo per la dissipazione del calore
- Aumento della temperatura del motore e dei cuscinetti
- Più viaggi accumulati nello stesso periodo solare
Quando si valuta la durata del modulo a vite, è necessario considerare sia la corsa totale che le ore di funzionamento effettive. L’età del calendario da sola non rappresenta accuratamente la fatica meccanica.
Influenza della velocità e dell'accelerazione
L'alta velocità non significa automaticamente una breve durata, a condizione che la vite a ricircolo di sfere, i cuscinetti, il sistema di lubrificazione e il motore siano selezionati correttamente. Tuttavia, l’aumento della velocità può creare ulteriori rischi.
Temperatura più elevata
Una maggiore velocità di rotazione aumenta l'attrito e la generazione di calore. Una temperatura eccessiva può ridurre la viscosità del grasso, accelerare l'ossidazione del lubrificante e modificare la dilatazione termica dell'albero della vite.
Velocità critica
Un lungo albero a vite che ruota ad alta velocità può avvicinarsi alla sua velocità critica. Ciò può causare vibrazioni, rumore e colpi di frusta delle viti, che possono danneggiare cuscinetti, giunti e piste delle viti.
Maggiore forza di accelerazione
Accelerazioni e decelerazioni rapide aumentano la forza dinamica che agisce sulla chiocciola, sui pattini di guida, sui cuscinetti e sul giunto.
La forza di accelerazione può essere stimata utilizzando:
F = m × a
DoveMè la massa in movimento eUNè l'accelerazione.
Questa forza dovrebbe essere inclusa quando si determina il carico operativo equivalente.
Inversione frequente
Il movimento alternativo a corsa breve e ad alta frequenza può caricare ripetutamente la stessa sezione della vite a ricircolo di sfere e del binario di guida. Potrebbe anche impedire la distribuzione uniforme del lubrificante su tutta la corsa.
Influenza della lubrificazione sulla durata della vite a ricircolo di sfere
Una corretta lubrificazione forma un film protettivo tra gli elementi volventi e le piste. Ciò riduce l'attrito, limita il contatto diretto con i metalli, allontana il calore e aiuta a proteggere i componenti dalla corrosione.
Una lubrificazione insufficiente può portare a:
- Aumento dell'attrito
- Temperatura operativa più elevata
- Rumore anomalo
- Usura accelerata delle piste
- Vaiolatura superficiale
- Danni alla palla
- Maggiore coppia motrice
- Rottura prematura per fatica
Anche una lubrificazione eccessiva può creare problemi. Un grasso eccessivo può aumentare la resistenza al funzionamento, aumentare la temperatura e attirare più contaminazione.
L'intervallo di lubrificazione dovrebbe essere determinato in base alla distanza percorsa, alla velocità, al carico, all'ambiente, alla temperatura operativa e al tipo di lubrificante anziché basarsi solo su un calendario fisso.
Come la contaminazione riduce la durata dei moduli
Polvere, particelle metalliche, trucioli, polvere abrasiva, liquido refrigerante e umidità rappresentano le principali minacce alla durata utile dei moduli lineari con viti a ricircolo di sfere.
La contaminazione può penetrare attraverso guarnizioni danneggiate, coperchi aperti, porte di lubrificazione non protette o spazi vuoti nella custodia del modulo.
Le particelle dure intrappolate tra le sfere e le piste possono produrre rientranze e graffi. Queste aree danneggiate creano concentrazioni di stress locali, che possono portare a cedimenti precoci per fatica.
La contaminazione può anche:
- Danneggiare il sistema di circolazione delle sfere
- Bloccare i passaggi di lubrificazione
- Aumenta l'attrito
- Indossare le superfici della guida
- Causa corrosione
- Ridurre la precisione del posizionamento
- Danni alle guarnizioni e alle coperture protettive
Per ambienti polverosi, umidi, abrasivi o di lavorazione, potrebbero essere necessari coperture protettive, soffietti, raschiatori, guarnizioni o involucri a pressione positiva adeguati.
Precisione di installazione e durata
Anche un modulo con vite a ricircolo di sfere di alta qualità può guastarsi prematuramente se installato su una superficie di montaggio irregolare o attorcigliata.
I problemi di installazione comuni includono:
- Planarità della superficie di montaggio insufficiente
- Distorsione del corpo del modulo durante il serraggio
- Disallineamento dell’albero motore e dell’albero della vite
- Installazione del giunto errata
- Serraggio irregolare dei bulloni
- Apparecchiature esterne che forzano il carrello fuori allineamento
- Parallelismo errato nei sistemi multiasse
Queste condizioni creano forze interne aggiuntive che potrebbero non essere visibili nel calcolo del carico utile. Il risultato può essere una corrente motore più elevata, temperature anomale, usura dei cuscinetti e durata a fatica ridotta.
Effetto della regolazione del precarico e del gioco
Il precarico della vite a ricircolo di sfere migliora la rigidità e riduce il gioco assiale. Tuttavia, un precarico eccessivo aumenta la forza di contatto interno, l'attrito e il calore.
Allo stesso modo, un precarico eccessivo del blocco guida può aumentare la resistenza al funzionamento e ridurre la durata della guida.
Il livello di precarico corretto deve essere selezionato in base alla precisione di posizionamento, alla rigidità, al carico e alla velocità richiesti. Un precarico più elevato non è sempre migliore.
Condizioni operative che riducono la durata
| Condizioni operative | Possibile effetto |
|---|---|
| Carico superiore alla capacità nominale | Rapida riduzione della vita a fatica delle viti a ricircolo di sfere e della guida |
| Carico d'urto o impatto elevato | Rientranza della pista, danno alla sfera e guasto del cuscinetto |
| Lubrificazione insufficiente | Maggiore attrito, temperatura e usura |
| Lubrificante contaminato | Usura abrasiva e danni alla superficie |
| Velocità eccessiva | Problemi di calore, vibrazioni e velocità critica |
| Frequenti accelerazioni elevate | Aumento della forza dinamica e dello stress da fatica |
| Allineamento di montaggio inadeguato | Carico laterale aggiuntivo e sollecitazione sui cuscinetti |
| Installazione del giunto errata | Carico sui cuscinetti, vibrazioni e danni al giunto |
| Lubrificazione eccessiva | Maggiore resistenza, ritenzione del calore e della contaminazione |
| Copertura protettiva danneggiata | Polvere, trucioli o liquidi entrano nel modulo |
Metodi per prolungare la durata del modulo lineare con vite a ricircolo di sfere
1. Selezionare Capacità di carico sufficiente
Non selezionare un modulo basandosi solo sul carico utile statico. Includere la forza di accelerazione, il carico di gravità verticale, il peso dell'attrezzatura, le forze del cavo e i momenti di carico.
È necessario applicare un fattore di sicurezza adeguato quando l'applicazione prevede urti, vibrazioni, carico incerto o frequenti arresti di emergenza.
2. Controllare l'accelerazione e la decelerazione
Ove possibile, utilizzare profili di movimento fluidi. L'accelerazione della curva a S e la decelerazione controllata possono ridurre l'impatto su vite, dado, guida, giunto e cuscinetti.
3. Mantenere una corretta lubrificazione
Utilizzare il tipo di lubrificante consigliato per il modulo e l'ambiente operativo. Applicare la quantità corretta ad intervalli appropriati ed evitare di mescolare grassi incompatibili.
4. Mantenere pulito il modulo
Rimuovere regolarmente polvere, trucioli e grasso vecchio dalle superfici esposte. Ispezionare guarnizioni, raschiatori, soffietti e coperture protettive per eventuali danni.
5. Proteggere il modulo da ambienti difficili
Installare una protezione aggiuntiva quando il modulo funziona in prossimità di fluidi da taglio, schizzi di saldatura, polvere abrasiva, umidità, vapori chimici o contaminanti delle camere bianche.
6. Garantire un'installazione accurata
Preparare una superficie di montaggio piana e rigida e serrare i dispositivi di fissaggio in una sequenza controllata. Controllare l'allineamento del giunto, il parallelismo delle guide e l'allineamento delle apparecchiature esterne prima della messa in servizio.
7. Evitare inutili spostamenti e collisioni
Impostare correttamente i limiti di corsa del software, i sensori di limite e gli arresti meccanici. Collisioni improvvise possono danneggiare permanentemente le piste delle sfere, i cuscinetti o il giunto.
8. Monitorare la temperatura, il rumore e la corrente del motore
Le variazioni di temperatura, rumore o corrente del motore possono fornire un allarme tempestivo in caso di guasto della lubrificazione, contaminazione, disallineamento o danni ai componenti.
9. Ispezionare il gioco e la ripetibilità
Test periodici di posizionamento possono rivelare un'usura graduale prima che causi difetti di produzione o fermi macchina imprevisti.
10. Sostituire tempestivamente le parti ausiliarie usurate
Una guarnizione, un accoppiamento o una copertura protettiva danneggiati a basso costo possono causare danni costosi alla vite a ricircolo di sfere e al sistema di guida se la sostituzione viene ritardata.
Elementi di ispezione consigliati
| Elemento di ispezione | Cosa controllare |
|---|---|
| Condizione di movimento | Scorrevolezza, vibrazione, esitazione e resistenza anomala |
| Rumore di funzionamento | Suoni stridenti, schioccanti, stridenti o di impatto |
| Lubrificazione | Condizioni, quantità e contaminazione del grasso |
| Vite a ricircolo di sfere e guida | Segni di usura, corrosione, detriti e superfici danneggiate |
| Accoppiamento | Crepe, allentamenti, disallineamenti e deformazioni |
| Cuscinetti di supporto | Rumore, temperatura, gioco e vibrazioni |
| Elementi di fissaggio | Bulloni allentati e montaggio irregolare |
| Componenti protettivi | Coperchi, guarnizioni, soffietti o tergicristalli danneggiati |
| Prestazioni di posizionamento | Ripetibilità, gioco ed errore di posizionamento |
| Condizioni del motore | Storico corrente, coppia, temperatura e allarmi |
Quando è opportuno sostituire un modulo lineare con vite a ricircolo di sfere?
Non esiste un intervallo di sostituzione universale delle viti a ricircolo di sfere adatto a ogni macchina. Le decisioni di sostituzione dovrebbero basarsi sulla durata a fatica calcolata, sulla corsa accumulata, sullo storico della manutenzione e sulle condizioni effettive.
La sostituzione o la revisione dovrebbero essere prese in considerazione quando:
- Il gioco supera il limite consentito del processo
- La ripetibilità non può essere ripristinata mediante regolazione
- Sono visibili sfaldamenti o vaiolature delle piste
- Dopo la lubrificazione persiste un rumore anomalo
- La coppia o la corrente del motore aumentano in modo significativo
- La vite o la guida si surriscalda ripetutamente
- Il sistema di circolazione delle sfere è danneggiato
- I cuscinetti di supporto sviluppano un gioco eccessivo
- Il movimento diventa ruvido o instabile
- Il costo della riparazione si avvicina al costo di un modulo sostitutivo
Per le apparecchiature di produzione critiche, la sostituzione può essere programmata prima del completo guasto meccanico per evitare tempi di fermo non pianificati.
Vita calcolata e vita utile effettiva
La durata calcolata è una stima di ingegneria statistica, non un periodo operativo garantito. Componenti con le stesse specifiche potrebbero non guastarsi esattamente nello stesso momento.
La durata effettiva può differire a causa di:
- Variazioni nel materiale e nella produzione
- Errori di stima del carico
- Diversi profili di accelerazione
- Condizioni di installazione
- Cambiamenti di temperatura
- Qualità della lubrificazione
- Livelli di contaminazione
- Pratiche di manutenzione
- Collisioni o sovraccarichi imprevisti
Per questo motivo, i calcoli della durata d'esercizio dovrebbero essere combinati con l'ispezione preventiva e il monitoraggio delle condizioni.
Domande frequenti
Quanto dura un modulo lineare con vite a ricircolo di sfere?
La sua durata può variare da migliaia a decine di migliaia di ore di funzionamento a seconda del carico, della velocità, della corsa, del ciclo di lavoro, della lubrificazione e dell'ambiente. Una stima affidabile richiede il coefficiente di carico dinamico, il carico equivalente, la velocità media della vite e il ciclo di movimento.
Un carico più pesante riduce sempre la durata?
SÌ. Per i componenti rotanti del tipo a sfera, la durata a fatica è approssimativamente correlata al cubo inverso del carico equivalente. Un aumento del carico relativamente piccolo può quindi causare una sostanziale riduzione della durata.
Una velocità più elevata riduce la durata della vite a ricircolo di sfere?
Una velocità più elevata influisce principalmente sulla temperatura, sulla lubrificazione, sulle vibrazioni e sulle condizioni dei cuscinetti. Quando la vite rimane al di sotto della velocità consentita ed è correttamente lubrificata, il funzionamento ad alta velocità può comunque fornire un servizio affidabile. Tuttavia, una velocità eccessiva o uno scarso controllo termico possono ridurne la durata.
La lubrificazione può ripristinare una vite a ricircolo di sfere usurata?
La lubrificazione può ridurre l'attrito e prevenire ulteriori danni, ma non può riparare piste vaiolate, sfaldate o deformate in modo permanente. I componenti gravemente usurati richiedono normalmente la sostituzione o un rinnovamento professionale.
La vite a ricircolo di sfere deve essere sostituita dopo un determinato numero di anni?
Non necessariamente. La sostituzione dovrebbe essere basata sulla corsa accumulata, sulla durata a fatica calcolata, sulle condizioni operative e sulla precisione richiesta piuttosto che sulla sola età del calendario.
Conclusione
La durata utile del modulo lineare con vite a ricircolo di sfere è determinata dalla durata combinata della vite a ricircolo di sfere, della guida lineare, dei cuscinetti di supporto, del giunto, delle guarnizioni e del sistema di lubrificazione. Carico, velocità, accelerazione, ciclo di lavoro, precisione di installazione, contaminazione e manutenzione hanno tutti un impatto diretto sulla vita operativa.
Il modo più efficace per prolungare la durata delle viti a ricircolo di sfere è selezionare un'adeguata capacità di carico, controllare le forze dinamiche, mantenere una corretta lubrificazione, prevenire la contaminazione, garantire un'installazione accurata e monitorare le variazioni di rumore, temperatura, corrente del motore, gioco e ripetibilità.
I calcoli della durata forniscono un importante riferimento di progettazione, ma dovrebbero sempre essere combinati con i dati operativi effettivi e con la manutenzione preventiva. Questo approccio aiuta a ridurre i guasti imprevisti, migliorare la stabilità di posizionamento e aumentare l'affidabilità a lungo termine dei sistemi di automazione a vite.
