Componenti del modulo lineare con vite a ricircolo di sfere e loro funzioni

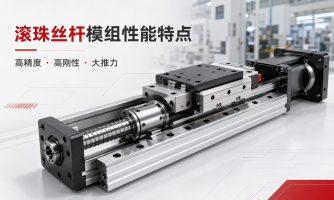

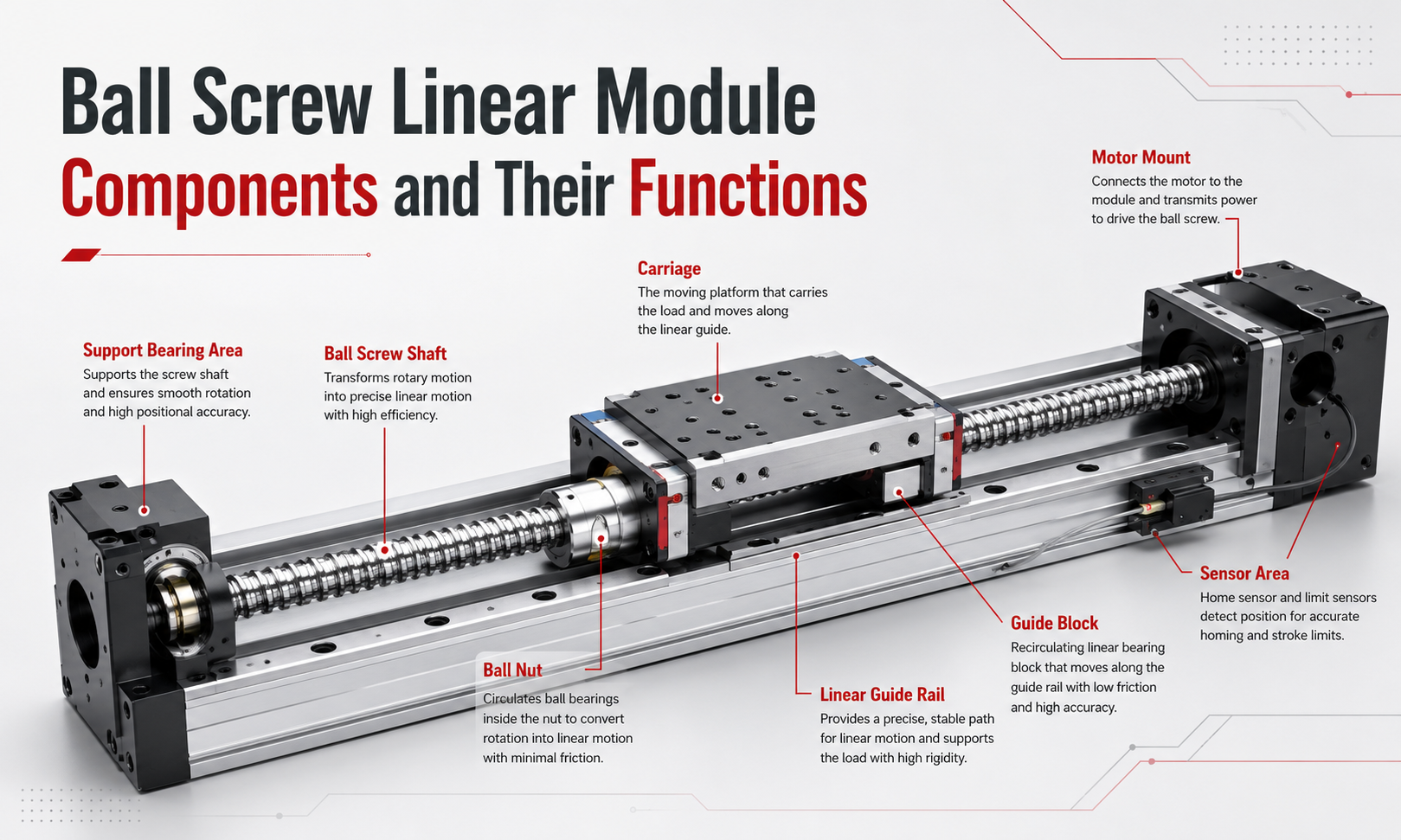

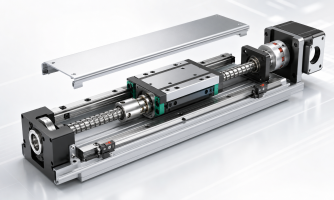

Panoramica dei componenti del modulo lineare con vite a ricircolo di sfere

Un tipico modulo lineare con vite a ricircolo di sfere contiene un sistema di azionamento, un sistema di guida, una struttura di supporto e un sistema di feedback di controllo. Ogni gruppo svolge una funzione diversa.

• Componenti dell'azionamento:albero a ricircolo di sfere, chiocciola, sfere a ricircolo e giunto.
• Componenti guida:guide lineari e blocchi guida.
• Componenti di supporto:cuscinetti, base in alluminio, carrello e supporto motore.
• Componenti di controllo:sensori di limite, sensori di origine e dispositivi opzionali di feedback della posizione.
• Componenti di manutenzione:porte per grasso, linee di lubrificazione, guarnizioni e coperture protettive.

La vite a ricircolo di sfere genera un movimento lineare, mentre la guida lineare supporta il carico in movimento e ne controlla la direzione di movimento. I cuscinetti stabilizzano la vite rotante, il giunto trasferisce la coppia del motore e i sensori forniscono segnali di limite di corsa e di posizione di riferimento.

1. Albero della vite a ricircolo di sfere

L'albero della vite a ricircolo di sfere è il principale componente di trasmissione del modulo. Ha una pista elicoidale lavorata con precisione lungo la sua superficie. Quando il motore fa ruotare l'albero, la chiocciola si sposta avanti o indietro a seconda del senso di rotazione.

Funzioni principali dell'albero con vite a ricircolo di sfere

• Convertire la rotazione del motore in spostamento lineare.
• Trasmettere la spinta assiale al carrello in movimento.
• Determinare la corsa lineare per giro del motore.
• Influenza la precisione del posizionamento e la massima velocità operativa.

La distanza percorsa dalla chiocciola durante un giro completo della vite è chiamataGuida. Un passo più piccolo generalmente fornisce una risoluzione meccanica più elevata e una maggiore spinta per la stessa coppia del motore. Un passo maggiore può produrre una velocità lineare più elevata ma potrebbe richiedere una maggiore coppia motore e un attento controllo dell'accelerazione.

Gli alberi con viti a ricircolo di sfere sono comunemente prodotti mediante rettifica o rullatura di precisione. Le viti a ricircolo di sfere rettificate vengono normalmente selezionate per applicazioni che richiedono una maggiore precisione di passo e prestazioni di posizionamento più impegnative. Le viti a ricircolo di sfere rullate forniscono un equilibrio pratico tra precisione e costo per le apparecchiature di automazione generali.

Parametri importanti dell'albero della vite a ricircolo di sfere

• Diametro nominale dell'albero
• Piombo a vite
• Grado di precisione del piombo
• Colpo efficace
• Diametro della radice
• Coefficiente di carico dinamico e statico
• Velocità di rotazione critica
• Resistenza all'instabilità

Per i moduli a corsa lunga, il diametro dell'albero e la velocità di rotazione richiedono particolare attenzione. Una vite lunga e sottile che ruota troppo velocemente potrebbe subire vibrazioni o sbattimenti. La vite deve inoltre avere una resistenza alla compressione sufficiente quando viene utilizzata in applicazioni verticali o ad alta spinta.

2. Dado a sfera

La chiocciola circonda l'albero della vite e contiene piste elicoidali corrispondenti. Le sfere di acciaio a ricircolo rotolano tra le piste della vite e della chiocciola, consentendo alla chiocciola di spostarsi con un attrito molto inferiore rispetto a una vite scorrevole convenzionale.

Principali funzioni della chiocciola a ricircolo di sfere

• Trasferire la forza assiale tra l'albero della vite e il carrello.
• Contenere e guidare le palline in ricircolo.
• Fornire il collegamento meccanico tra il sistema di azionamento e la piattaforma mobile.
• Controllare il gioco assiale e la rigidità della trasmissione.

La chiocciola è solitamente collegata al carrello tramite un alloggiamento o una flangia. Questa connessione deve essere rigida e accuratamente allineata. Un montaggio non corretto può creare carico irregolare, attrito eccessivo, rumore anomalo e usura prematura.

Precarico della chiocciola

Il precarico rimuove o riduce il gioco assiale tra la vite a ricircolo di sfere e la chiocciola. Migliora la rigidità, la precisione di inversione e la ripetibilità, soprattutto quando il modulo cambia frequentemente direzione.

Tuttavia, un precarico eccessivo aumenta l'attrito, il carico del motore e la temperatura di esercizio. Pertanto, è necessario selezionare il livello di precarico corretto in base alla precisione, al carico, alla velocità e al ciclo di lavoro richiesti.

Le disposizioni comuni del precarico includono il precarico della sfera sovradimensionata, il precarico del conduttore sfalsato e il precarico del doppio dado. I moduli industriali compatti utilizzano spesso un dado singolo regolato in fabbrica per bilanciare dimensioni, rigidità e costi.

3. Sfere a ricircolo

Le sfere a ricircolo sono sfere di precisione in acciaio situate tra l'albero della vite e la chiocciola. Rotolano lungo la pista caricata, entrano in un percorso di ritorno e circolano indietro fino all'inizio della zona di carico.

Questo sistema di ricircolo consente il movimento continuo della chiocciola senza che le sfere lascino il gruppo.

Funzioni delle sfere a ricircolo

• Ridurre l'attrito radente tra vite e dado.
• Trasmette i carichi assiali attraverso il contatto volvente.
• Migliorare l'efficienza meccanica.
• Supporta accelerazioni e decelerazioni fluide.
• Ridurre l'usura rispetto ai meccanismi a vite scorrevole.

Il diametro delle sfere, la quantità, la qualità del materiale e la geometria della pista influiscono sulla capacità di carico e sulla silenziosità di funzionamento. Contaminazione, lubrificazione inadeguata o componenti di ritorno danneggiati possono interrompere la circolazione delle sfere e causare vibrazioni, rumore o inceppamenti.

I sistemi di ritorno delle sfere possono utilizzare deflettori interni, tappi terminali, tubi di ritorno o altre strutture di circolazione. Il design selezionato dipende dalle dimensioni della chiocciola, dal passo, dalla velocità e dai requisiti di produzione.

4. Guida lineare

La guida lineare controlla la direzione del movimento del carrello e supporta i carichi esterni. Sebbene la vite a ricircolo di sfere generi un movimento assiale, non deve essere utilizzata come componente principale per sostenere carichi radiali o momenti.

Il binario di guida assorbe queste forze e mantiene la piattaforma mobile allineata durante tutta la corsa.

Principali Funzioni della Guida Lineare

• Fornire un percorso di movimento rettilineo e ripetibile.
• Supporta carichi verticali, orizzontali e laterali.
• Resistere ai momenti di beccheggio, imbardata e rollio.
• Proteggere la vite a ricircolo di sfere da eccessivi carichi laterali.
• Mantenere la stabilità del carrello durante l'accelerazione.

La rettilineità della guida, la precisione di montaggio e la rigidità della base influiscono direttamente sulla precisione del modulo. Anche una vite a ricircolo di sfere ad alta precisione non può garantire un posizionamento stabile se la guida è installata su una superficie di montaggio distorta o mal lavorata.

Alcuni moduli compatti utilizzano una guida profilata con due blocchi guida. I moduli più larghi o più pesanti possono utilizzare due binari paralleli per migliorare la capacità di carico momento e la stabilità della piattaforma.

5. Blocco guida

Il blocco guida, chiamato anche blocco cuscinetto lineare o blocco carrello, scorre lungo la guida lineare. Contiene elementi volventi che circolano all'interno del blocco mentre si muove.

Funzioni principali del blocco guida

• Collegare la guida al carrello mobile.
• Trasferisci le forze del carico utile nella base del modulo.
• Distribuire i carichi radiali e i momenti.
• Mantenere un movimento lineare a basso attrito.

Il numero, le dimensioni e la spaziatura dei blocchi guida determinano l'efficacia con cui il modulo resiste ai carichi momento. Aumentando la distanza tra i blocchi generalmente si migliora la resistenza ai momenti di beccheggio e imbardata.

I blocchi guida possono includere anche guarnizioni, raschiatori e porte di lubrificazione. Queste caratteristiche aiutano a prevenire l'ingresso di polvere e particelle nelle piste di rotolamento.

Durante il montaggio i pattini di guida e la chiocciola devono essere allineati in modo che nessuno dei due componenti sia costretto a compensare l'errore di montaggio dell'altro. Il disallineamento può creare stress interno e usura irregolare.

6. Cuscinetti di supporto

I cuscinetti di supporto mantengono la vite a ricircolo di sfere nella corretta posizione assiale e radiale consentendone la rotazione. La maggior parte dei moduli lineari con viti a ricircolo di sfere utilizza una disposizione con estremità fisse e supportate.

Supporto per cuscinetti ad estremità fissa

L'estremità fissa utilizza solitamente cuscinetti a contatto angolare abbinati o un'unità cuscinetto di supporto di precisione. Controlla la posizione assiale della vite e resiste alla spinta in entrambe le direzioni.

Il supporto ad estremità fissa ha una grande influenza sulla rigidità assiale, sulla stabilità di posizionamento e sulla precisione di rotazione.

Cuscinetto supportato o mobile

L'estremità opposta utilizza solitamente un cuscinetto radiale che supporta la vite consentendo una dilatazione termica assiale limitata. Questa disposizione evita che la vite venga eccessivamente vincolata al variare della sua temperatura.

Funzioni dei cuscinetti di supporto

• Mantenere l'allineamento dell'albero della vite.
• Resistere alle forze di trasmissione assiale.
• Ridurre le vibrazioni della vite e il movimento radiale.
• Aumentare la velocità di rotazione consentita.
• Controllare lo spostamento assiale all'estremità fissa.

Un precarico errato dei cuscinetti, dadi di bloccaggio allentati o cuscinetti danneggiati possono causare rumori anomali, aumento del gioco e posizionamento instabile. L'installazione dei cuscinetti deve seguire la sequenza di serraggio e i requisiti di precarico specificati.

7. Accoppiamento

Il giunto collega l'albero motore all'albero della vite a ricircolo di sfere. Il suo scopo principale è trasferire la coppia compensando piccoli disallineamenti angolari, paralleli o assiali.

Principali funzioni dell'accoppiamento

• Trasferire la coppia del motore alla vite a ricircolo di sfere.
• Compensare piccoli errori di allineamento dell'albero.
• Ridurre la trasmissione degli urti tra motore e vite.
• Proteggere i componenti collegati da eccessive sollecitazioni di montaggio.

I tipi di accoppiamento comuni includono giunti a trave elicoidale, giunti a soffietto, giunti a disco e giunti in elastomero. I sistemi di posizionamento ad alta precisione richiedono generalmente un accoppiamento torsionalmente rigido con un gioco rotazionale minimo.

Un giunto flessibile può compensare piccoli errori, ma non deve essere utilizzato per correggere gravi disallineamenti. Grandi errori di allineamento aumentano i carichi sui cuscinetti, generano vibrazioni e riducono la durata del motore e dei cuscinetti di supporto.

Il diametro del foro del giunto, la coppia nominale, la velocità massima e il metodo di bloccaggio devono corrispondere sia all'albero motore che all'albero di ingresso della vite a ricircolo di sfere.

8. Carrozza

Il carrello è la piattaforma mobile su cui è installato il carico utile, l'attrezzatura, l'attrezzatura o un altro asse lineare. Collega la chiocciola ai blocchi di guida e trasferisce il movimento lineare generato al carico esterno.

Principali funzioni della carrozza

• Fornire una superficie di montaggio rigida per il carico utile.
• Collegare il dado a ricircolo di sfere e i blocchi della guida lineare.
• Distribuire il carico tra i componenti guida.
• Trasferire le forze di accelerazione e decelerazione.
• Supporta l'integrazione del sistema multiasse.

Il carrello deve avere spessore e rigidità sufficienti per evitare deformazioni sotto carico. Un carrello flessibile può ridurre la precisione di posizionamento anche quando la vite e i componenti della guida sono selezionati correttamente.

Fori filettati, fori di posizionamento, fori per spine di centraggio e superfici di riferimento sono spesso ricavati nel carrello per semplificare l'installazione dell'apparecchiatura. I carichi utili devono essere montati in modo uniforme e il più vicino possibile alla superficie del carrello per ridurre i momenti di ribaltamento.

9. Supporto motore

Il supporto motore supporta il servomotore o il motore passo-passo e mantiene il suo allineamento con la vite a ricircolo di sfere. Normalmente è collegato all'alloggiamento del cuscinetto a estremità fissa o alla base del modulo.

Funzioni principali del supporto motore

• Posizionare il motore rispetto alla vite a ricircolo di sfere.
• Mantenere l'allineamento del giunto.
• Resistere alla coppia di reazione del motore.
• Fornire un'interfaccia rigida tra il motore e il modulo.
• Semplifica l'installazione e la sostituzione del motore.

Un supporto motore mal lavorato o flessibile può causare disallineamento del giunto, vibrazioni e posizionamento incoerente. Le dimensioni di montaggio devono corrispondere alla flangia del motore, al diametro pilota, al diametro dell'albero e alla disposizione dei bulloni.

Le piastre adattatrici possono essere utilizzate quando è necessario installare marche di motori o dimensioni di telaio diverse sulla stessa piattaforma del modulo.

10. Sensori

I sensori forniscono segnali di riferimento di posizione e di limite di corsa alcontrollore di movimento. Aiutano a impedire che il carrello si sposti oltre il suo raggio meccanico di sicurezza e consentono al sistema di stabilire una posizione iniziale ripetibile.

Sensori comuni in un modulo lineare con vite a ricircolo di sfere

• Sensore domestico:stabilisce la posizione di riferimento della macchina durante l'homing.
• Sensore limite positivo:rileva la posizione di massima corsa in direzione positiva.
• Sensore limite negativo:rileva la posizione di massima corsa in direzione negativa.
• Sensore di posizione aggiuntivo:conferma che il carrello ha raggiunto una posizione di processo specificata.

Le tecnologie di rilevamento comuni includono sensori di prossimità induttivi, sensori fotoelettrici, sensori magnetici e interruttori di limite meccanici.

Il posizionamento del sensore deve consentire una distanza di decelerazione sufficiente prima che il carrello raggiunga un arresto meccanico. I limiti di corsa del software dovrebbero normalmente essere configurati all'interno delle posizioni fisiche del sensore di limite per creare un ulteriore margine di sicurezza.

I cavi dei sensori devono essere protetti da piegature ripetute, olio, fluidi da taglio e interferenze elettriche. Il corretto instradamento dei cavi è particolarmente importante nei sistemi di automazione a ciclo elevato.

11. Componenti di lubrificazione

I componenti di lubrificazione forniscono grasso o olio alle piste delle viti a ricircolo di sfere, alla chiocciola a ricircolo di sfere e ai blocchi di guida lineare. Una corretta lubrificazione riduce l'attrito, limita l'aumento di temperatura, previene la corrosione e prolunga la durata dei componenti.

Componenti tipici della lubrificazione

• Ingrassatori
• Porte di lubrificazione
• Linee di olio o grasso
• Blocchi di distribuzione
• Unità di lubrificazione automatica
• Guarnizioni e raschiatori

Gli intervalli di lubrificazione dipendono dalla distanza percorsa, dalla velocità, dal carico, dall'ambiente operativo, dal ciclo di lavoro e dal tipo di lubrificante. Le applicazioni ad alta velocità, con carico elevato o contaminate richiedono normalmente ispezioni e lubrificazione più frequenti.

Una quantità insufficiente di lubrificante provoca un aumento dell'attrito, dell'usura e del rumore. Un lubrificante eccessivo può anche aumentare la resistenza e la temperatura di esercizio, in particolare ad alta velocità. Utilizzare solo lubrificante compatibile nella quantità specificata.

La miscelazione di tipi di grasso incompatibili può ridurre le prestazioni di lubrificazione. Prima di cambiare il lubrificante, rimuovere il lubrificante precedente secondo le raccomandazioni del produttore del componente.

Come i componenti lavorano insieme

Durante il funzionamento, il motore fa ruotare il giunto, che trasferisce la coppia all'albero della vite a ricircolo di sfere. La vite rotante fa sì che la chiocciola si muova linearmente attraverso l'azione di rotolamento delle sfere a ricircolo.

La chiocciola è collegata al carrello, quindi il suo movimento guida il carrello lungo la guida lineare. I blocchi guida supportano il carico utile e assorbono i carichi radiali e i momenti, mentre i cuscinetti di supporto mantengono la vite correttamente posizionata durante la rotazione.

Il controller utilizza il feedback dell'encoder del motore e dei sensori del modulo per controllare posizione, velocità e accelerazione. I componenti di lubrificazione mantengono una pellicola protettiva tra le superfici di rotolamento, mentre le guarnizioni e i coperchi riducono la contaminazione.

Un movimento affidabile dipende quindi dall’intera catena meccanica:

Motore → Accoppiamento → Albero della vite a ricircolo di sfere → Dado a ricircolo di sfere → Carrello → Carico utile

Allo stesso tempo, la guida lineare, i blocchi guida, i cuscinetti di supporto, i sensori e il sistema di lubrificazione mantengono l'allineamento, la stabilità, la sicurezza e la durata.

Fattori di selezione dei componenti

I componenti del modulo lineare con vite a ricircolo di sfere devono essere selezionati come un sistema completo piuttosto che come parti isolate. Importanti fattori tecnici includono:

Capacità di carico

La vite a ricircolo di sfere, la chiocciola, i blocchi guida, i cuscinetti e il carrello devono tutti resistere al carico statico, al carico dinamico e alla forza di accelerazione richiesti. Il sistema di guida deve inoltre resistere a qualsiasi momento di beccheggio, imbardata e rollio creato da un carico utile sfalsato.

Velocità richiesta

La velocità massima dipende dal passo della vite, dalla velocità del motore, dal diametro e dalla lunghezza della vite, dalla disposizione dei cuscinetti di supporto e dalla velocità di rotazione critica. Le applicazioni ad alta velocità potrebbero richiedere un cavo più grande o una struttura di trasmissione alternativa.

Precisione di posizionamento

La precisione dipende dall'errore del passo della vite, dal gioco, dal precarico, dalla rigidità del cuscinetto, dalla rettilineità della guida, dalla lavorazione della base e dalla compensazione del controller. Selezionare solo una vite ad alta precisione non garantisce un'elevata precisione del sistema.

Lunghezza della corsa

Le corse più lunghe aumentano il rischio di sbattimento, deformazione e dilatazione termica della vite. La corsa richiesta deve essere valutata insieme alla velocità di rotazione e al carico assiale.

Ciclo di lavoro

Il funzionamento continuo ad alta frequenza crea più calore e richiede un'attenta considerazione di lubrificazione, precarico, dimensionamento del motore e durata di servizio dei componenti.

Ambiente operativo

Polvere, trucioli, umidità, sostanze chimiche e requisiti delle camere bianche influiscono sulla scelta di coperture, guarnizioni, sistemi di lubrificazione e materiali resistenti alla corrosione.

Orientamento all'installazione

L'installazione verticale richiede la considerazione del carico di gravità, della coppia di tenuta del motore, della selezione del freno e della protezione contro il movimento incontrollato verso il basso durante la perdita di potenza.

Manutenzione dei componenti del modulo lineare con vite a ricircolo di sfere

L'ispezione regolare aiuta a prevenire che piccoli problemi meccanici si trasformino in errori di posizionamento o danni ai componenti.

Elementi di ispezione consigliati

• Controllare la contaminazione della vite a ricircolo di sfere e delle guide.
• Ispezionare le condizioni di lubrificazione e rabboccare il grasso quando necessario.
• Controllare l'accoppiamento per allentamenti, crepe o deformazioni.
• Ispezionare il rumore dei cuscinetti e l'aumento anomalo della temperatura.
• Verificare i bulloni di montaggio del carrello e gli elementi di fissaggio del carico utile.
• Controllare la posizione del sensore, il cablaggio e le condizioni di commutazione.
• Rispettare il gioco, le vibrazioni e la ripetibilità del posizionamento.
• Ispezionare le coperture protettive, le guarnizioni e i raschiatori per individuare eventuali danni.

Segni comuni di problemi ai componenti

Il modulo deve essere arrestato e ispezionato in caso di forte rumore, inceppamenti, rapido aumento della temperatura o improvvisi cambiamenti di posizionamento. Continuare il funzionamento in condizioni anomale può danneggiare le piste della vite, il dado, i blocchi guida o i cuscinetti.

Quali componenti influiscono maggiormente sulla precisione?

La vite a ricircolo di sfere e la chiocciola a ricircolo di sfere hanno un'influenza diretta sulla precisione del passo, sul gioco e sulla rigidità assiale. Tuttavia, la precisione totale del modulo dipende anche da diversi componenti di supporto.

• I cuscinetti di supporto controllano il movimento assiale della vite.
• L'accoppiamento influisce sulla trasmissione rotazionale e sull'allineamento.
• La guida lineare determina la rettilineità del viaggio.
• Il carrello e la base influenzano la deformazione strutturale.
• L'encoder del motore e il sistema di controllo determinano la risoluzione dei comandi e le prestazioni del feedback.

Per questo motivo, la precisione a livello di sistema dovrebbe essere valutata sulla superficie di montaggio del carrello o del carico utile piuttosto che dedotta solo dal grado di precisione della vite a ricircolo di sfere.

Quali componenti sostengono il carico?

La forza motrice assiale viene trasmessa attraverso l'albero della vite a ricircolo di sfere e la chiocciola a ricircolo di sfere. I carichi radiali e i momenti esterni dovrebbero essere sostenuti principalmente dalle guide lineari e dai blocchi guida.

Il carrello distribuisce le forze del carico utile ai blocchi di guida, mentre la base del modulo trasferisce queste forze al telaio della macchina. È necessario un montaggio corretto per evitare che la vite a ricircolo di sfere sia esposta a carichi laterali eccessivi.

Perché la corrispondenza dei componenti è importante

Un modulo può contenere singolarmente componenti di alta qualità ma funzionare comunque in modo scarso se non sono abbinati correttamente. Per esempio:

• Una vite ad alto passo abbinata a un motore sottodimensionato potrebbe non produrre una forza di accelerazione sufficiente.
• Un dado rigido precaricato combinato con una base flessibile potrebbe non garantire un posizionamento stabile.
• Una vite ad alta velocità con un supporto inadeguato del cuscinetto potrebbe subire vibrazioni.
• Un carico utile di grandi dimensioni montato molto al di sopra di un carrello stretto può superare la capacità del momento del sistema di guida.
• Una vite di precisione installata con uno scarso allineamento potrebbe usurarsi rapidamente e generare una coppia eccessiva.

Una corretta progettazione del modulo richiede quindi una selezione coordinata dei componenti di trasmissione, guida, supporto, azionamento e controllo.

Domande frequenti

Quali sono i componenti principali di un modulo lineare con vite a ricircolo di sfere?

I componenti principali includono l'albero della vite a ricircolo di sfere, la chiocciola, le sfere a ricircolo, la guida di guida lineare, i blocchi di guida, i cuscinetti di supporto, l'accoppiamento, il carrello, il supporto del motore, i sensori e i componenti di lubrificazione.

Qual è la funzione della chiocciola a sfera?

La chiocciola si muove lungo l'albero della vite rotante e trasferisce la forza assiale al carrello. Contiene inoltre le sfere di ricircolo e controlla il gioco tra vite e chiocciola.

Perché una vite a ricircolo di sfere utilizza sfere a ricircolo?

Le sfere sostituiscono il contatto strisciante con il contatto volvente, riducendo l'attrito e consentendo un movimento lineare efficiente, fluido e preciso. Il percorso di ricircolo riporta continuamente le sfere sulla pista caricata.

La vite a ricircolo di sfere supporta il carico utile?

La vite a ricircolo di sfere trasmette principalmente la forza motrice assiale. I carichi radiali e i momenti devono essere supportati dalle guide lineari e dai blocchi guida.

Qual è lo scopo del cuscinetto ad estremità fissa?

Il cuscinetto ad estremità fissa controlla la posizione assiale della vite a ricircolo di sfere e resiste alla spinta in entrambe le direzioni. È importante per la rigidità della trasmissione e la stabilità del posizionamento.

Perché è necessario un accoppiamento?

Il giunto trasferisce la coppia dal motore alla vite a ricircolo di sfere e compensa piccoli errori di allineamento dell'albero. Per i movimenti di precisione viene comunemente utilizzato un giunto torsionalmente rigido e a gioco ridotto.

In che modo il precarico influisce sulla chiocciola?

Il precarico riduce il gioco assiale e migliora la rigidità e la precisione di retromarcia. Un precarico eccessivo, tuttavia, aumenta l'attrito, il carico del motore e la temperatura di esercizio.

Con quale frequenza è necessario lubrificare il modulo vite a ricircolo di sfere?

L'intervallo di lubrificazione dipende dalla velocità, dal carico, dalla distanza percorsa, dal ciclo di lavoro e dall'ambiente operativo. È necessario seguire le istruzioni di lubrificazione del produttore del modulo, con ispezioni più frequenti in condizioni polverose, ad alta velocità o con carico elevato.

Cosa causa un rumore anomalo in un modulo con vite a ricircolo di sfere?

Le cause più comuni includono lubrificazione insufficiente, piste contaminate, cuscinetti danneggiati, disallineamento del giunto, elementi di fissaggio allentati, componenti di ritorno della sfera danneggiati e precarico eccessivo.

È possibile sostituire i singoli componenti del modulo?

Molti componenti possono essere sostituiti, ma la sostituzione deve corrispondere alle dimensioni originali, al precarico, al grado di precisione e ai requisiti di installazione. Dopo aver sostituito la vite a ricircolo di sfere, la chiocciola, i cuscinetti o i componenti della guida, è necessario controllare nuovamente l'allineamento e la precisione del posizionamento.

Conclusione

Un modulo lineare con vite a ricircolo di sfere è un sistema di movimento coordinato piuttosto che un singolo componente di trasmissione. L'albero della vite a ricircolo di sfere, la chiocciola e le sfere a ricircolo generano un movimento lineare efficiente. Le rotaie e i blocchi guida supportano il carico utile, mentre i cuscinetti, il giunto, il carrello e il supporto motore mantengono la rigidità e l'allineamento.

I sensori proteggono la corsa e stabiliscono la posizione di riferimento, mentre i componenti di lubrificazione riducono l'attrito e l'usura. La corretta selezione dei componenti, un assemblaggio accurato e una manutenzione regolare sono tutti necessari per ottenere precisione di posizionamento stabile, lunga durata e funzionamento affidabile.

Quando si seleziona un modulo lineare con vite a ricircolo di sfere, gli ingegneri dovrebbero valutare l'intero sistema di componenti in base a carico, corsa, velocità, precisione, ciclo di lavoro, orientamento di installazione e condizioni ambientali.
