滚珠丝杆模组使用寿命及延长方法

滚珠丝杆模组的使用寿命并不是一个固定的运行小时数，而是由滚珠丝杆、直线导轨、支撑轴承及其他机械部件的疲劳寿命共同决定，同时还会受到实际负载、运行速度、加速度、工作循环、润滑状态、安装精度和使用环境的影响。

在选型正确、安装规范并且维护良好的情况下，滚珠丝杆模组通常能够完成数百万次往复运动。但如果长期超载、润滑不足、污染严重、安装不同轴或频繁承受冲击载荷，其实际使用寿命可能会明显缩短。

本文将介绍滚珠丝杆模组寿命的评估方法、影响模组耐用性的主要因素，以及延长滚珠丝杆模组使用周期的有效措施。

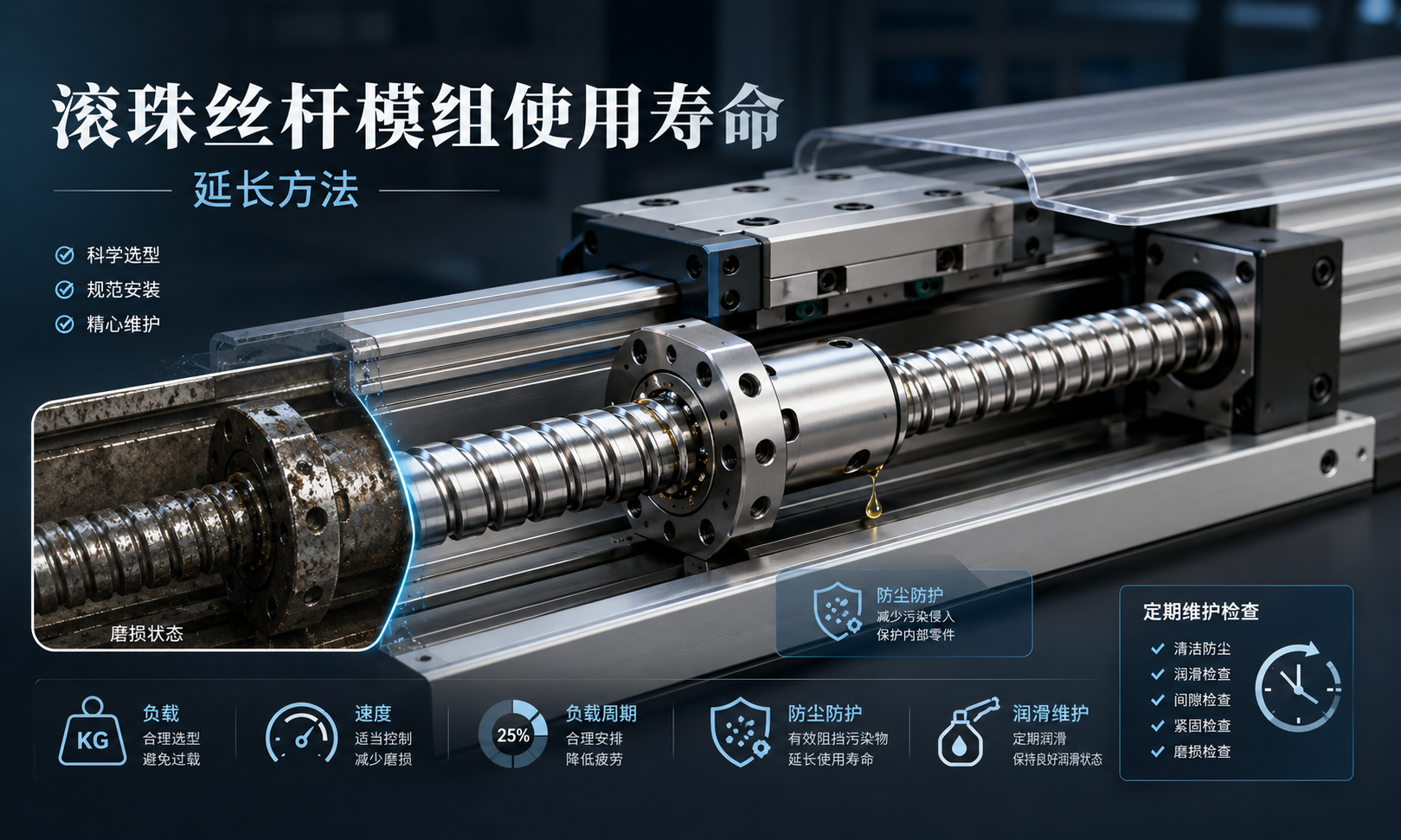

负载、速度、润滑、污染和维护对滚珠丝杆模组使用寿命的影响 — 滚珠丝杆模组的使用寿命受到负载、速度、工作循环、润滑、污染防护和维护方式的共同影响。

什么是滚珠丝杆模组使用寿命？

滚珠丝杆模组的使用寿命，通常是指一个或多个关键部件出现疲劳损伤、过度磨损或性能明显下降之前的有效运行周期。

模组达到理论计算寿命时，并不一定会立即完全停止运行，其性能通常会逐渐下降。常见表现包括：

定位误差逐渐增大
重复定位精度下降
轴向背隙增加
出现异常噪音或振动
电机运行扭矩增加
运行温度升高
运动不顺畅或阻力不均匀
润滑脂中出现明显金属颗粒

在工程计算中，使用寿命一般是指滚珠丝杆、直线导轨或支撑轴承的额定疲劳寿命。实际使用周期可能高于或低于理论值，具体取决于设备的工作条件。

决定模组寿命的主要部件

丝杆滑台的整体使用寿命，通常取决于最先达到疲劳极限或磨损极限的部件。

滚珠丝杆疲劳寿命

滚珠丝杆负责将电机的旋转运动转换为直线运动。在运行过程中，滚珠会在丝杆轴和滚珠螺母之间不断循环，并在滚道表面产生重复接触应力。

经过大量循环后，丝杆轴、滚珠螺母或循环滚珠的接触面可能出现点蚀、剥落或疲劳脱落。这是决定滚珠丝杆模组使用寿命的主要因素之一。

影响滚珠丝杆疲劳寿命的主要因素包括：

等效轴向负载
额定动载荷
丝杆转速
加速度和减速度
预压等级
润滑状态
安装同轴度
冲击和振动

直线导轨寿命

直线导轨用于支撑滑台并限制滑台沿模组本体方向运动。滑块内部的滚动体在往复运动过程中会持续承受接触应力。

导轨寿命不仅取决于垂直负载和侧向负载，还会受到俯仰、偏摆和滚转力矩的影响。如果负载重心距离滑台中心较远，即使总负载没有超过标称值，附加力矩仍然可能显著缩短导轨寿命。

安装面不平、导轨平行度不足或滑台安装偏斜，也会在导轨内部产生额外载荷。

支撑轴承寿命

固定端和支撑端轴承用于保持丝杆轴的旋转精度，并承受丝杆运行过程中产生的轴向力和径向力。

轴承寿命会受到转速、预紧力、润滑状态、安装精度以及丝杆轴向推力的影响。联轴器偏心或轴承安装不正确，会产生额外径向力，从而明显缩短轴承寿命。

联轴器、密封件及辅助部件寿命

联轴器、密封件、防护罩、润滑装置和传感器等辅助部件，也可能在主要滚动部件达到理论疲劳寿命之前出现损坏。

例如，密封件损坏后，灰尘和颗粒可能进入丝杆及导轨内部，进而加速整个模组系统的磨损。

额定动载荷与寿命的关系

额定动载荷是滚珠丝杆寿命计算中最重要的参数之一。

对于滚珠丝杆，基本额定动载荷通常表示：在规定可靠度条件下，一组相同规格的滚珠丝杆承受恒定轴向负载时，能够达到规定额定疲劳寿命的载荷能力。

滚珠类滚动部件的基本额定寿命通常可以使用以下公式表示：

L₁₀ =（C ÷ P）³ × 10⁶

其中：

L₁₀为基本额定寿命，单位为转
C为基本额定动载荷
P为等效动载荷

公式中的三次方说明，工作负载的小幅增加可能导致理论寿命大幅下降。

例如，当等效负载从额定动载荷的30%增加到60%时，负载虽然只增加了一倍，但由于负载在公式中需要进行三次方计算，理论疲劳寿命可能下降到原来的约八分之一。

将丝杆寿命换算为运行距离

计算出滚珠丝杆的额定旋转次数后，可以根据丝杆导程换算为累计直线运行距离：

累计运行距离（千米）= L₁₀ × 丝杆导程（毫米）÷ 1,000,000

丝杆导程越大，每旋转一圈产生的直线移动距离越长。但导程选择同时还会影响推力、驱动扭矩、运行速度、分辨率和机械传动性能。

将丝杆寿命换算为运行时间

滚珠丝杆额定旋转次数还可以换算为实际运行小时数：

L_h = L₁₀ ÷（60 × n_m）

其中：

L_h为理论运行寿命，单位为小时
n_m为丝杆平均转速，单位为转每分钟

该结果表示丝杆实际旋转运行的时间。如果设备采用间歇式工作方式，考虑工作循环后，设备对应的总运行周期可能更长。

滚珠丝杆寿命计算示例

假设一套滚珠丝杆模组具有以下简化运行条件：

基本额定动载荷：15 kN
等效轴向动载荷：3 kN
丝杆导程：5 mm
运动过程中的平均丝杆转速：600 rpm
工作循环：50%

理论基本额定寿命为：

L₁₀ =（15 ÷ 3）³ × 10⁶ = 125,000,000转

对应的累计直线运行距离为：

125,000,000 × 5 ÷ 1,000,000 = 625千米

在平均转速为600 rpm时，丝杆实际旋转运行寿命为：

125,000,000 ÷（60 × 600）≈ 3,472小时

如果丝杆在设备总运行时间中的实际运动比例约为50%，则设备对应的理论运行周期约为：

3,472 ÷ 0.5 ≈ 6,944小时

以上仅为简化计算示例。实际工程计算还应考虑加速惯性力、丝杆预压、冲击系数、变化负载、运行速度曲线、安装方向和使用环境等因素。

工作循环对模组寿命的影响

工作循环表示模组在一个完整工作周期内实际运行或承载工作的时间比例。

连续运行的模组，与运行10秒后停止50秒的间歇运行模组，在温升和润滑状态方面存在明显差异。

较高的工作循环可能通过以下方式影响使用寿命：

提高零部件平均温度
加快润滑脂老化
增加滚珠循环次数
减少散热时间
提高电机和轴承温度
在相同日历周期内累计更多运行距离

评估丝杆滑台耐用性时，应同时考虑累计运行距离和实际运动时间，不能仅根据设备已经使用了多少年进行判断。

速度和加速度对寿命的影响

只要滚珠丝杆、轴承、润滑系统和驱动电机选型正确，高速运行并不一定意味着模组寿命较短。但随着速度提高，系统会面临更多潜在风险。

运行温度升高

丝杆转速升高会增加摩擦和发热。温度过高可能降低润滑脂黏度、加快润滑剂氧化，并引起丝杆轴热膨胀。

临界转速风险

较长的丝杆轴在高速旋转时可能接近临界转速，引起丝杆振动、噪音或甩动，进而损坏支撑轴承、联轴器和丝杆滚道。

加速惯性力增加

快速加速和减速会提高滚珠螺母、导轨滑块、轴承和联轴器承受的动态载荷。

加速惯性力可以使用以下公式估算：

F = m × a

其中，m为运动部件总质量，a为加速度。

进行等效负载计算时，应将加速惯性力计算在内。

高频往复运动

短行程、高频率的往复运动会使丝杆和导轨的局部区域反复承受载荷，同时可能导致润滑脂无法均匀分布到整个有效行程范围。

润滑对滚珠丝杆寿命的影响

正确润滑可以在滚珠与滚道之间形成保护油膜，降低摩擦，减少金属直接接触，带走部分热量，并帮助零部件抵抗腐蚀。

润滑不足可能导致：

摩擦阻力增加
运行温度升高
出现异常噪音
滚道磨损加快
接触面出现点蚀
循环滚珠损坏
驱动扭矩增加
滚珠丝杆提前疲劳失效

过度润滑同样可能产生问题。润滑脂加入过多会增加运行阻力和温升，同时容易吸附更多灰尘和颗粒。

润滑周期应根据累计运行距离、运行速度、负载、工作环境、温度和润滑剂类型确定，而不能只按照固定日历时间进行维护。

污染如何缩短模组寿命

灰尘、金属颗粒、切屑、研磨粉末、冷却液和水分，都会对滚珠丝杆模组的使用寿命造成明显影响。

污染物可能通过损坏的密封件、敞开的防护罩、未保护的润滑口或模组外壳间隙进入内部。

硬质颗粒进入滚珠和滚道之间后，可能在滚道表面产生压痕和划伤。这些损伤区域会形成局部应力集中，从而引起提前疲劳失效。

污染还可能造成：

滚珠循环系统损坏
润滑通道堵塞
运行摩擦力增加
导轨滚道表面磨损
零部件腐蚀
定位精度下降
密封件和防护罩损坏

对于粉尘、潮湿、磨削或机加工环境，应根据需要配置防护罩、风琴罩、刮油片、密封件或正压防护结构。

安装精度对使用寿命的影响

即使采用高质量的滚珠丝杆模组，如果安装在不平整或发生扭曲的基面上，也可能提前出现故障。

常见安装问题包括：

安装基面平面度不足
紧固螺栓导致模组本体变形
电机轴与丝杆轴不同轴
联轴器安装位置错误
安装螺栓受力不均
外部设备强制拉偏滑台
多轴系统平行度不足

这些问题会产生负载计算中未体现的附加内力，导致电机电流升高、模组温升增加、轴承磨损和疲劳寿命缩短。

预压和背隙调整对寿命的影响

滚珠丝杆预压可以提高传动刚性并减少轴向间隙，但预压过大也会增加内部接触载荷、运行摩擦和温升。

直线导轨滑块预压过大，同样会增加运行阻力并缩短导轨寿命。

预压等级应根据定位精度、结构刚性、负载和运行速度综合选择。预压越高并不一定越好。

容易缩短模组寿命的运行条件

运行条件	可能产生的影响
负载超过额定能力	滚珠丝杆和导轨疲劳寿命快速下降
冲击或碰撞载荷过大	滚道压痕、滚珠损坏和轴承失效
润滑不足	摩擦、温升和磨损增加
润滑脂受到污染	产生磨粒磨损和滚道损伤
运行速度过高	产生温升、振动和临界转速问题
频繁高速加减速	动态载荷和疲劳应力增加
安装对中不良	产生附加侧向负载和轴承应力
联轴器安装不正确	引起轴承负载、振动和联轴器损坏
润滑脂添加过多	运行阻力、温升和污染物附着增加
防护结构损坏	灰尘、切屑或液体进入模组内部

延长滚珠丝杆模组寿命的方法

1. 选择足够的负载能力

不能只根据静态工件重量选择模组，还应计算加速惯性力、垂直方向重力、夹具重量、线缆拖拽力和力矩载荷。

对于存在冲击、振动、负载不确定或频繁急停的设备，应设置合理的安全系数。

2. 合理控制加速度和减速度

尽量采用平滑的运动控制曲线。S形加速和受控减速可以降低丝杆、螺母、导轨、联轴器和轴承承受的冲击。

3. 保持正确润滑

应使用适合模组和工作环境的润滑剂，按照合理的周期添加适量润滑脂，并避免混合使用不兼容的润滑产品。

4. 保持模组清洁

定期清除裸露表面的灰尘、切屑和老化润滑脂，并检查密封件、刮油片、风琴罩和其他防护部件是否损坏。

5. 加强恶劣环境防护

当模组靠近切削液、焊接飞溅、磨削粉尘、水汽、化学气体或洁净室污染源运行时，应配置相应的防护结构。

6. 确保安装精度

安装基面应保持平整和足够刚性，并按照合理顺序紧固螺栓。正式运行前，应检查联轴器对中、导轨平行度以及外部机构安装精度。

7. 避免超行程和机械碰撞

正确设置软件行程限制、限位传感器和机械限位装置。突然碰撞可能对滚道、支撑轴承或联轴器造成永久损伤。

8. 监测温度、噪音和电机电流

运行温度、声音或电机电流发生变化，可能是润滑失效、污染、安装偏斜或部件损坏的早期信号。

9. 定期检测背隙和重复定位精度

定期进行定位性能测试，可以在模组磨损影响产品质量或引起设备停机之前发现问题。

10. 及时更换损坏的辅助部件

密封件、联轴器或防护罩等辅助零件成本相对较低，但如果延迟更换，可能进一步损坏价格较高的滚珠丝杆和导轨系统。

建议检查项目

检查项目	检查内容
运动状态	检查运行是否顺畅，是否存在振动、停顿或异常阻力
运行噪音	检查是否出现摩擦声、敲击声、尖叫声或碰撞声
润滑状态	检查润滑脂状态、用量及污染情况
丝杆和导轨	检查磨损痕迹、腐蚀、异物和表面损伤
联轴器	检查裂纹、松动、偏心和变形
支撑轴承	检查噪音、温升、间隙和振动
安装紧固件	检查螺栓是否松动以及安装受力是否均匀
防护部件	检查防护罩、密封件、风琴罩和刮油片是否损坏
定位性能	检查重复定位精度、背隙和定位误差
电机状态	检查运行电流、扭矩、温度和历史报警记录
