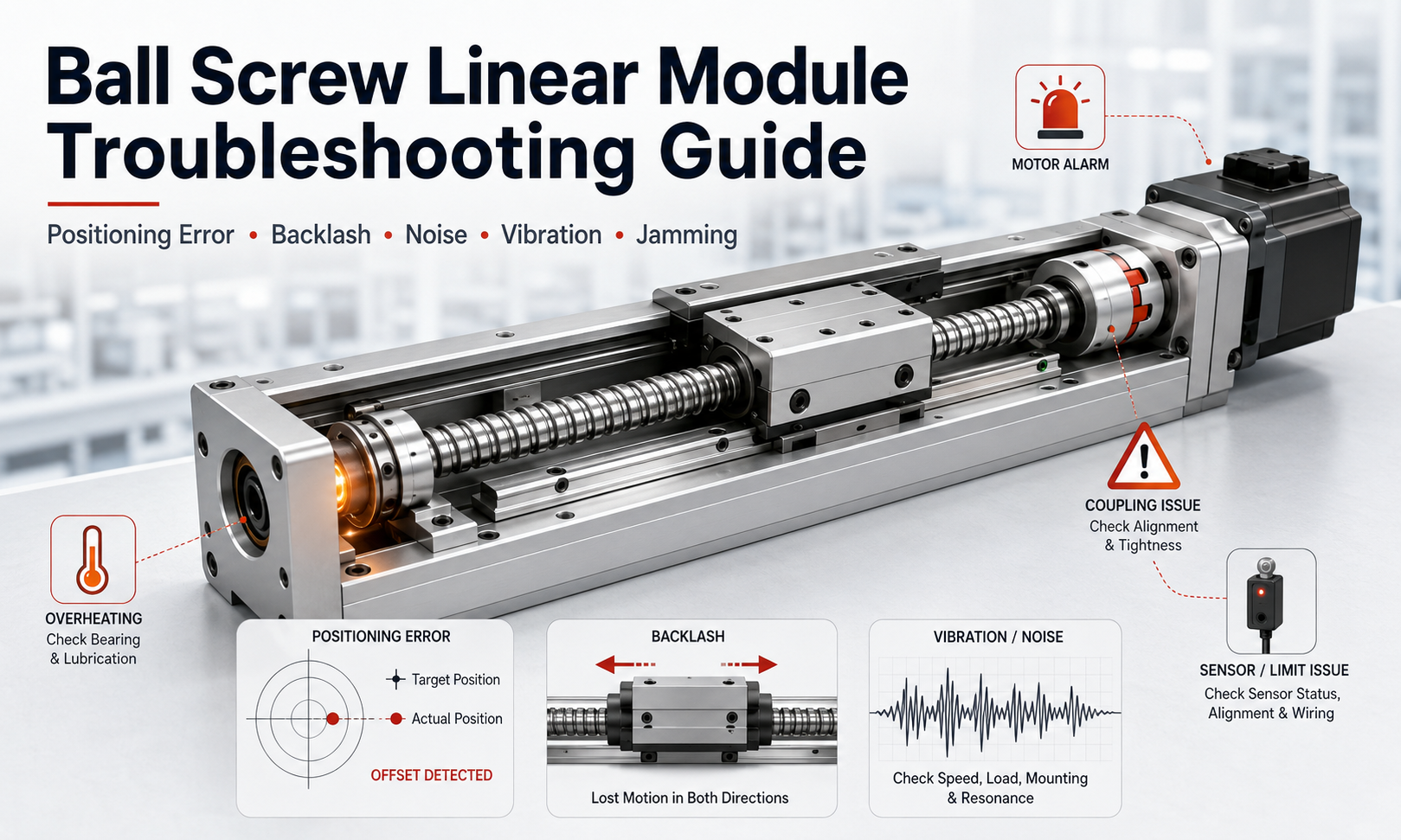

Guida alla risoluzione dei problemi del modulo lineare con vite a ricircolo di sfere

1. Preparazione prima della risoluzione dei problemi

Vite a ricircolo di sfere efficacemodulo linearela risoluzione dei problemi inizia con informazioni accurate. Evitare di sostituire immediatamente il motore, la vite a ricircolo di sfere o il controller prima di verificare se il problema ha origine dal modulo stesso.

Registrare le condizioni di guasto

Documentare quando e come si verifica l'errore. Le informazioni importanti includono:

• Se l'errore si verifica durante l'avvio, l'accelerazione, la marcia a velocità costante o la decelerazione.
• Se appare in una posizione o durante l'intera corsa.
• Se il problema si verifica solo sotto carico.
• Se il guasto è intermittente o continuo.
• Se sono state eseguite di recente manutenzione, lubrificazione o modifiche ai parametri.
• Se il driver del motore visualizza un codice di allarme.

Eseguire un'ispezione visiva iniziale

Prima di smontare il modulo, ispezionare i bulloni di montaggio, il collegamento del motore, il giunto, il percorso dei cavi, i sensori, il coperchio protettivo e le condizioni di lubrificazione. Elementi di fissaggio allentati, cavi danneggiati e corpi estranei sono cause comuni che spesso possono essere identificate senza smontare.

2. Errore di posizionamento

Errore di posizionamento significa che il carrello non raggiunge la posizione comandata o che la posizione misurata differisce dalla posizione richiesta. L'errore può essere costante, cumulativo o incoerente.

Cause comuni

• Accoppiamento allentato o collegamento slittante tra il motore e la vite a ricircolo di sfere.
• Impostazione errata dell'equivalente dell'impulso, del rapporto di trasmissione elettronica o del passo della vite.
• Errore di guida della vite a ricircolo di sfere o usura meccanica.
• Precarico insufficiente nella chiocciola o nei cuscinetti di supporto.
• Carrello allentato, blocco guida, supporto motore o alloggiamento del cuscinetto.
• Problemi di regolazione del servo, errore di inseguimento o instabilità del feedback dell'encoder.
• Carico utile, accelerazione o resistenza esterna eccessivi.
• Dilatazione termica dopo un funzionamento prolungato.
• Posizione imprecisa del sensore home.

Metodo diagnostico

1. Eseguire il modulo senza carico utile e confrontare la posizione effettiva con la posizione comandata.
2. Misurare la precisione di posizionamento in diversi punti lungo la corsa.
3. Ripetere lo stesso movimento più volte per distinguere la precisione del posizionamento dalla ripetibilità.
4. Contrassegnare l'albero motore e il giunto per verificarne il relativo slittamento.
5. Verificare le impostazioni del controller rispetto al passo della vite e al rapporto di trasmissione effettivi.
6. Controllare i bulloni di montaggio, le sedi dei cuscinetti e i collegamenti del carrello.
7. Monitorare l'errore di inseguimento del servo e la corrente del motore durante il movimento.

Azioni correttive

Stringere i collegamenti allentati alla coppia specificata, correggere i parametri di controllo del movimento e regolare nuovamente il servosistema. Sostituire un giunto slittante o danneggiato. Quando l'errore cambia con la posizione della corsa, controllare l'allineamento della vite, la precisione del passo e il parallelismo della guida. Se la ripetibilità rimane scarsa dopo l'eliminazione delle cause esterne, la chiocciola, i cuscinetti di supporto o l'albero della vite potrebbero richiedere un'ispezione o una sostituzione professionale.

3. Gioco eccessivo

Il gioco è solitamente più visibile quando il modulo inverte la direzione. Il motore ruota, ma il carrello non risponde immediatamente, producendo perdita di movimento e ridotta precisione di posizionamento bidirezionale.

Cause comuni

• Usura tra la vite a ricircolo di sfere e la chiocciola.
• Perdita di precarico della chiocciola.
• Cuscinetto di supporto del lato fisso o dado di bloccaggio del cuscinetto allentato.
• Giunto, albero motore o collegamento a vite allentati.
• Piastra di montaggio del carrello o bulloni del blocco guida allentati.
• Deformazione elastica causata da carico eccessivo.
• Controllare le impostazioni di compensazione che non corrispondono più alle condizioni meccaniche.

Procedura di ispezione

Fissare un comparatore al carrello e comandare piccoli movimenti in avanti e all'indietro. Confrontare la rotazione del motore con lo spostamento effettivo del carrello. Quindi ispezionare singolarmente il giunto, i cuscinetti di supporto e i giunti di montaggio. Ciò aiuta a determinare se la perdita di movimento deriva dal collegamento dell'azionamento, dal supporto del cuscinetto o dalla chiocciola.

Azioni correttive

Stringere nuovamente i componenti allentati, ripristinare il precarico dei cuscinetti ove consentito e sostituire i giunti usurati. Una chiocciola usurata o danneggiata non dovrebbe essere corretta solo attraverso la compensazione software. Quando il gioco meccanico supera i requisiti dell'applicazione, il gruppo vite a sfere deve essere riparato o sostituito.

4. Rumore anomalo

Un modulo vite a ricircolo di sfere sano normalmente produce un suono di rotolamento e motore coerente. Uno stridore, un clic, un colpo, un cigolio o un rumore d'impatto periodico indicano che il sistema di azionamento richiede un'ispezione.

Azioni correttive

Rimuovere la contaminazione accessibile utilizzando un materiale detergente privo di lanugine e applicare il lubrificante corretto nella quantità consigliata. Controllare l'allineamento delle viti, il parallelismo delle guide, la concentricità dell'accoppiamento e le condizioni dei cuscinetti di supporto. Non continuare a utilizzare un modulo che produce stridore metallico o forti rumori di impatto, poiché le piste danneggiate possono contaminare rapidamente l'intero sistema di circolazione delle sfere.

5. Vibrazioni durante il funzionamento

Le vibrazioni possono ridurre la qualità della superficie, la stabilità del posizionamento e la durata dei componenti. Può provenire dal modulo, dal telaio della macchina, dal carico utile o dal sistema di servocontrollo.

Possibili cause

• Planarità della superficie di montaggio o rigidità strutturale insufficiente.
• Modulo, motore, cuscinetto di supporto o bulloni di montaggio del pezzo allentati.
• Disallineamento tra albero motore, giunto e vite a ricircolo di sfere.
• Albero della vite piegato o cuscinetto di supporto danneggiato.
• Accelerazione eccessiva o profili di movimento bruschi.
• Guadagno servo o risonanza instabile nella struttura della macchina.
• Baricentro del carico posizionato troppo lontano dal carrello.
• Blocchi guida danneggiati o precarico guida irregolare.

Metodo diagnostico

Utilizzare il modulo a diverse velocità e accelerazioni. Se la vibrazione si verifica solo entro un intervallo di velocità ristretto, è probabile una risonanza strutturale o una messa a punto del servo. Se la vibrazione si ripete nella stessa posizione della vite, ispezionare l'albero della vite, la pista e il sistema di guida. Se aumenta con il carico utile, controllare il momento di carico, la rigidità di montaggio e le impostazioni di accelerazione.

Azioni correttive

Stringere la struttura di montaggio, migliorare la rigidità della base e correggere l'allineamento dell'albero. Ridurre temporaneamente l'accelerazione e lo strappo per verificare se il profilo di movimento contribuisce al problema. I parametri del servo devono essere regolati da personale qualificato dopo aver eliminato allentamenti meccanici e difetti di installazione.

6. Inceppamento della vite a ricircolo di sfere

L'inceppamento della vite è un difetto grave in cui il carrello non può muoversi agevolmente o il motore non può ruotare la vite. Continuare a forzare il modulo potrebbe danneggiare il dado a sfera, il giunto, il motore o i cuscinetti di supporto.

Cause comuni

• Corpi estranei che entrano nella pista della vite o nel sistema di guida.
• Lubrificante secco, contaminato o non adatto.
• Difetto di circolazione della sfera all'interno della chiocciola.
• Piegatura dell'albero della vite o disallineamento dell'installazione.
• Binario di guida e vite a ricircolo di sfere installati con errore di parallelismo eccessivo.
• Bloccaggio del cuscinetto di supporto.
• Interferenza meccanica da una copertura, cavo o componente esterno.
• Movimento del carrello oltre la corsa consentita.

Risposta immediata

1. Arrestare il motore e scollegare l'alimentazione.
2. Non aumentare la coppia del motore per superare l'inceppamento.
3. Verificare la presenza di interferenze visibili, coperture danneggiate o cavi intrappolati.
4. Scollegare il motore o il giunto solo quando consentito dalla procedura dell'apparecchiatura.
5. Ruotare lentamente la vite a mano utilizzando il metodo approvato.
6. Identificare se la resistenza è locale o presente durante l'ictus.

Azioni correttive

Pulire i contaminanti accessibili e rinnovare il lubrificante quando la contaminazione è lieve e non sono visibili danni. Se la vite rimane serrata dopo aver scollegato il carico esterno e il motore, ispezionare il dado a sfere, i blocchi guida e i cuscinetti di supporto. Un sistema di circolazione delle sfere danneggiato generalmente richiede la sostituzione o una riparazione specialistica piuttosto che un funzionamento forzato.

7. Aumento eccessivo della temperatura

Un certo aumento della temperatura è normale durante il funzionamento ad alta velocità o per impieghi gravosi. Una temperatura eccessiva o in rapido aumento indica un attrito anomalo, un sovraccarico o una regolazione errata.

Possibili cause

• Precarico eccessivo della chiocciola o del cuscinetto di supporto.
• Troppo grasso crea ulteriore resistenza.
• Lubrificante insufficiente, invecchiato o incompatibile.
• Disallineamento della vite a ricircolo di sfere e della guida.
• Sovraccarico del motore o regolazione errata del servo.
• Funzionamento continuo oltre il ciclo di lavoro previsto.
• Carico utile, velocità o accelerazione eccessivi.
• Cuscinetti, chiocciola o blocchi guida danneggiati.

Metodo diagnostico

Confrontare le temperature del motore, del giunto, del cuscinetto fisso, della chiocciola a sfere e dei blocchi guida. La posizione con la temperatura più alta spesso aiuta a identificare la fonte. Controllare se contemporaneamente aumenta la corrente del motore e se la temperatura aumenta durante il funzionamento a vuoto.

Azioni correttive

Correggere la quantità di lubrificante, ridurre il carico eccessivo o l'intensità del movimento e verificare l'allineamento. Ispezionare il precarico del cuscinetto e la resistenza della chiocciola a sfere in base al design del modulo. Non mescolare diversi tipi di grasso a meno che non sia stata confermata la compatibilità. Sostituire i componenti rotanti o di rotolamento danneggiati quando l'attrito rimane anomalo.

8. Guasto dell'accoppiamento

Il giunto trasferisce la coppia del motore alla vite a ricircolo di sfere, consentendo allo stesso tempo una deviazione di installazione limitata. Crepe, allentamenti o deformazioni eccessive possono causare errori di posizionamento, rumore e perdita completa di movimento.

Sintomi tipici

• Il motore gira ma il carrello non si muove.
• L'errore di posizionamento appare principalmente durante l'accelerazione o l'inversione.
• Si verificano colpi metallici vicino all'estremità del motore.
• Gli elementi di fissaggio del giunto si allentano ripetutamente.
• Sono presenti crepe visibili, deformazioni o usura.

Azioni correttive

Controllare la profondità di innesto dell'albero motore e dell'albero vite, la posizione del morsetto e la coppia di serraggio. Verificare la concentricità dell'albero prima di installare un ricambio. Non utilizzare un giunto per compensare un grave disallineamento dell'albero. Selezionare un giunto con capacità di coppia, codice di velocità e rigidità torsionale adeguati all'applicazione.

9. Allarme motore

Un allarme del motore o del servoazionamento non sempre significa che il motore è difettoso. Resistenza meccanica, sovraccarico, problemi di cablaggio e parametri errati possono far scattare allarmi.

Passaggi per la risoluzione dei problemi

1. Registrare il codice di allarme completo prima di ripristinare il driver.
2. Consultare la documentazione del motore e del driver per la definizione dell'allarme.
3. Controllare se il carrello può muoversi agevolmente con l'alimentazione isolata.
4. Ispezionare i collegamenti di alimentazione, encoder, freno e messa a terra.
5. Verificare i limiti di carico utile, accelerazione, velocità e coppia.
6. Resettare l'allarme solo dopo che la causa è stata identificata o eliminata in modo sicuro.

10. Guasto del sensore

I sensori di home, limite e posizione proteggono il modulo e forniscono segnali di riferimento. Un sensore guasto o regolato in modo errato può impedire l'avvio, causare un homing impreciso o consentire una corsa eccessiva.

Cause comuni

• Posizione del sensore spostata dopo vibrazioni o manutenzione.
• Connettore allentato o cavo rotto.
• Distanza di rilevamento errata.
• Contaminazione sul sensore o sulla piastra segnale.
• Voltaggio in ingresso o polarità del cablaggio errati.
• Sensore danneggiato a causa di un impatto o di una corsa eccessiva.
• Errore di configurazione dell'ingresso di controllo.

Metodo diagnostico

Osservare l'indicatore del sensore mentre si sposta lentamente il carrello attraverso la posizione di rilevamento. Confermare lo stato dell'ingresso nel controller e misurare la tensione di alimentazione quando necessario. Controllare il cavo per segnali intermittenti spostandolo delicatamente mentre si monitora l'ingresso.

Azioni correttive

Pulire e riposizionare il sensore, ripristinare la corretta distanza di rilevamento e serrare la staffa di montaggio. Riparare il cablaggio danneggiato o sostituire il sensore con un tipo compatibile. Dopo la regolazione, eseguire l'homing a bassa velocità e i test sui limiti prima di riportare la macchina al funzionamento automatico.

11. Flusso di lavoro per la risoluzione dei problemi del modulo lineare con vite a ricircolo di sfere

Un flusso di lavoro strutturato previene inutili disassemblaggi e riduce il rischio di sostituzione di componenti riparabili.

1. Conferma il sintomo:Identificare l'esatto movimento, posizione, carico e fase operativa in cui si verifica il problema.
2. Registra allarmi e dati:Salva codici di allarme, errori di posizione, corrente del motore, informazioni su velocità e temperatura.
3. Fissare l'attrezzatura:Arrestare il funzionamento, isolare l'energia e rimuovere il pezzo in lavorazione quando necessario.
4. Eseguire un'ispezione visiva:Controllare elementi di fissaggio, cavi, sensori, coperture, contaminazione e lubrificazione.
5. Esegui un test a vuoto:Determinare se il guasto è correlato al carico utile o all'attrezzatura esterna.
6. Cause meccaniche ed elettriche separate:Controllare la resistenza manuale e le connessioni meccaniche prima di modificare i parametri di controllo.
7. Ispezionare la trasmissione:Esaminare il supporto del motore, il giunto, i cuscinetti di supporto, la vite a ricircolo di sfere e il dado a ricircolo di sfere.
8. Ispezionare il sistema di guida:Controllare i blocchi guida, le condizioni delle rotaie, il parallelismo e il montaggio del carrello.
9. Verificare le impostazioni di controllo:Confermare il passo della vite, l'equivalente dell'impulso, i limiti di corsa, la logica di homing e i parametri del servo.
10. Applicare un'azione correttiva alla volta:Testare dopo ogni regolazione per confermare la causa principale.
11. Convalidare la riparazione:Provare prima a bassa velocità, quindi ripristinare gradualmente il carico, la velocità e l'accelerazione normali.
12. Documentare il risultato:Registrare la causa, il metodo di riparazione, i componenti sostituiti e le future azioni preventive.

12. Tabella di riferimento per la risoluzione dei problemi

13. Misure preventive

Molti guasti ai moduli con vite a ricircolo di sfere possono essere evitati attraverso ispezioni regolari e condizioni operative controllate.

• Mantenere puliti la vite, il binario di guida e la copertura protettiva.
• Utilizzare il lubrificante specificato ed evitare un'applicazione eccessiva di grasso.
• Ispezionare le condizioni di lubrificazione in base al tempo di funzionamento e all'ambiente.
• Controllare regolarmente il giunto, il motore, l'alloggiamento dei cuscinetti e i dispositivi di fissaggio del carrello.
• Evitare che fluido da taglio, polvere, particelle metalliche e contaminanti abrasivi penetrino nel modulo.
• Non superare il carico utile, la velocità, l'accelerazione o il momento ammissibile nominali.
• Utilizzare profili di accelerazione e decelerazione graduali per ridurre il carico d'impatto.
• Ispezionare cavi e sensori prima che vengano danneggiati da piegature ripetute.
• Registra l'accuratezza del posizionamento, il rumore, la temperatura e gli andamenti della corrente del motore.
• Investiga sui piccoli cambiamenti prima che si trasformino in un fallimento completo.
