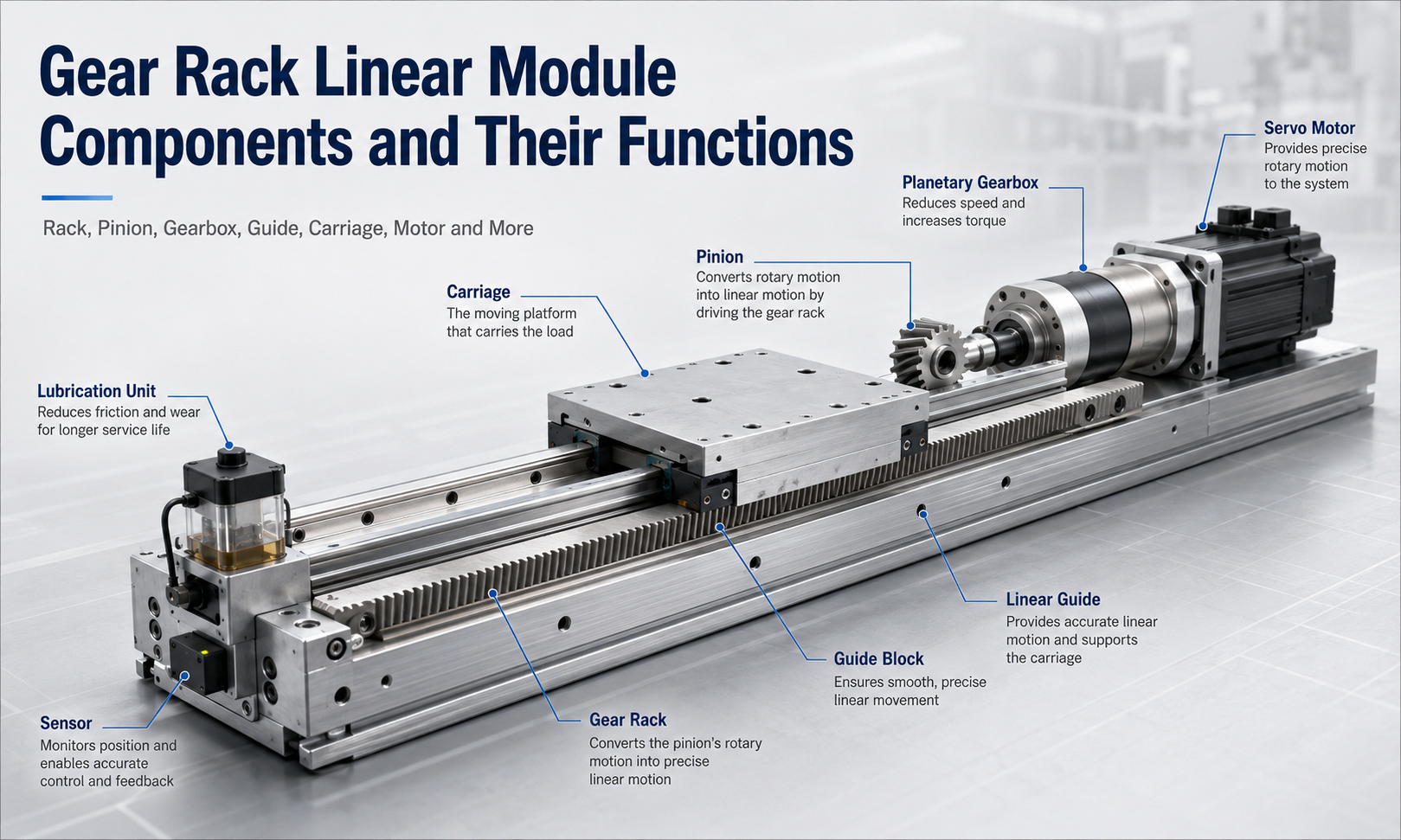

ギアラックリニアモジュールのコンポーネントとその機能

あギアラックリニアモジュールピニオンとギヤラックの噛み合いにより、モーターの回転運動をロングストロークの直線運動に変換する機械式直線運動システムです。長距離移動、高速、高耐荷重、連続往復動作を必要とする産業用オートメーション機器によく使用されます。

とは異なり、ボールねじリニアモジュール、回転ネジとナットを介して力を伝達するラック駆動直線軸は、小さな回転ギアを使用して直線ギアラックに沿って移動します。この伝達方法はスクリューの臨界速度によって大幅に制限されないため、特に長い生産ラインに適しています。ガントリーロボット、マテリアルハンドリングシステム、機械加工装置、大型自動化プラットフォームなど。

完全なギアラックリニアモジュールは、ラックとピニオンだけで構成されているわけではありません。通常、ギアボックス、サーボモーター、リニアガイド、ガイドブロック、キャリッジ、ベアリング、潤滑ユニット、センサー、エンドストップ、保護コンポーネントが統合されています。各コンポーネントは、特定の機械、伝達、位置決め、監視、または安全機能を実行します。

この記事では主な内容を説明しますギアラックリニアモジュールコンポーネント、それらの機能、それらがどのように連携するか、ラック駆動直線軸を選択または維持する際にエンジニアが考慮すべきことについて説明します。

ギアラックリニアモジュールの主要コンポーネント

ギア ラック リニア モジュールの一般的なコンポーネントには次のものがあります。

• ギアラック
• ピニオン
• 遊星歯車装置
• リニアガイド
• ガイドブロック
• キャリッジ
• サーボモーター
• ベアリングとサポートコンポーネント
• 潤滑ユニット
• 位置センサーとリミットセンサー
• 機械式エンドストップ
• 保護カバーとシール部品

各コンポーネントは独立した機能を持っていますが、リニアモジュールの動作性能は、これらの部品が完全なシステムとしてどれだけ正確に製造、組み立て、位置合わせ、制御されるかによって決まります。

ギアラック

のギアラック長さに沿って一連の等間隔の歯を持つ真っ直ぐな機械部品です。これは、ラックアンドピニオン システムの固定または移動リニア トランスミッション要素として機能します。

ほとんどのラック駆動ではリニアモジュール、ラックはベースフレームに沿って固定され、モーター、ギアボックス、ピニオンは可動キャリッジに取り付けられます。ピニオンが回転すると、ラックの歯と噛み合い、リニア ガイドに沿ってキャリッジを駆動します。

ギアラックの主な機能

• 直線運動のための連続した歯付き経路を提供します
• ピニオンが発生する接線力を伝達します
• 接続された複数のラックセクションを通るロングストロークの移動をサポート
• モジュールの耐荷重と位置決め性能の一部を決定します
• ドライブユニットは従来のネジ駆動システムよりもはるかに長い距離を移動できます。

ラックはリニアガイドと平行に設置する必要があります。ラックの位置がずれていると、ピニオンの噛み合いが不均一になり、振動、騒音、歯の磨耗、バックラッシュの増加、またはギアボックスのベアリングへの過剰な負荷が発生する可能性があります。

ストレートギヤラックとヘリカルギヤラック

ストレートラックには、動きの方向に対して垂直な歯があります。比較的単純な構造をしており、一般産業用途に広く使用されています。

ヘリカルラックは角度のある歯を使用します。動作中に複数の歯が接触したままになるため、負荷分散が改善され、伝達ノイズが低減され、よりスムーズな動きが実現されます。ただし、ヘリカルギアは軸方向の力も生成するため、ベアリングとギアボックスの配置は追加の負荷をサポートできるように設計する必要があります。

セグメント化されたラックの設置

移動距離が非常に長い場合は、複数のラックセクションを端から端まで接続できます。各ジョイントの歯のピッチは連続していなければなりません。ジョイントの位置合わせが悪いと、ピニオンがあるラック セクションから別のラック セクションに移動するときに衝撃が生じる可能性があります。

ジョイントでの正しい歯の間隔を維持するには、高精度の取り付けツールまたは基準ラックが一般的に使用されます。また、局所的な変形を防ぐために、取り付け面は真っ直ぐで安定している必要があります。

ピニオン

のピニオンギヤラックと噛み合う円形のギヤです。ギアボックスの出力シャフトに接続されるか、一部の低負荷用途ではモーターに直接接続されます。

サーボモーターが回転すると、ギアボックスが減速し、出力トルクが増加します。その結果生じる回転がピニオンに伝達されます。ピニオンの歯がラックの歯を押し、回転運動を直線変位に変換します。

ピニオンの主な機能

• ギアボックスの出力回転を直線運動に変換します
• 駆動トルクをギアラックに伝達
• 1回転あたりの直線移動量を決定します
• 出力速度、推力、位置決め分解能に影響します
• ラックとの継続的な機械的係合を維持します

ピニオンのピッチ、圧力角、歯形、モジュールはギアラックと一致する必要があります。ピニオンとラックが一致していないと、正しく噛み合うことができず、直ちに歯が損傷する可能性があります。

ピニオン径と運動性能

ピニオンを大きくすると、回転ごとにより直線的な移動が生じ、軸速度が向上します。ただし、同じ直線力を生成するには、より多くのトルクも必要になります。

ピニオンが小さいほど、1 回転あたりの移動量が少なくなり、特定のトルクに対してより大きな線形力を生成できますが、必要な線形速度を達成するには、モーターとギアボックスの回転速度を増加する必要がある場合があります。

したがって、ピニオンのサイズは、モーター速度、ギアボックス比、必要な推力、移動速度、位置決め分解能とともに選択する必要があります。

ラックとピニオン間のバックラッシュ

通常、ラックとピニオンの歯の間には、固着を防ぐために小さな隙間が必要です。ただし、クリアランスが大きすぎると伝達バックラッシが発生し、双方向の位置決め精度が低下する場合があります。

高精度システムでは、バックラッシュの影響を軽減するために、調整可能なピニオン取り付け構造、バネ仕掛けのプリロード、デュアルピニオン構成、または電子補償を使用する場合があります。

遊星ギアボックス

の遊星歯車装置サーボモーターとピニオンの間に取り付けます。モーターの速度が低下する一方で、ラックの駆動に利用できる出力トルクが増加します。

サーボ モーターは毎分数千回転で効率的に動作しますが、ラック駆動軸は多くの場合、より低いピニオン速度とより高いトルクを必要とします。ギアボックスは、モーター出力を直線軸の機械的要件に適合させます。

遊星歯車装置の主な機能

• モーターの回転速度を下げる
• 出力トルクの増加
• 軸の実効位置決め分解能を向上させます。
• モーターの性能を必要な線速度と推力に適合させます
• ピニオンに発生するラジアル荷重、アキシアル荷重、モーメント荷重をサポート
• モーターとトランスミッションシステム間のコンパクトな接続を実現

ギアボックス比

減速比が高くなると、ピニオン速度が低くなり、出力トルクが高くなります。これは、重負荷または高推力のアプリケーションに役立ちます。ただし、減速比が高すぎると最高移動速度が制限される場合があります。

減速比が低いと、より高い軸速度がサポートされますが、トルク増大は少なくなります。正しい比率は、移動質量、摩擦、加速度、外部抵抗、必要な速度、デューティ サイクルによって異なります。

ギアボックスのバックラッシュ

ギアボックスのバックラッシュは、ギア ラック リニア モジュールの位置決め精度に影響を与える機械的要因の 1 つです。高精度遊星ギアボックスは一般に、標準的な産業用ギアボックスよりもバックラッシュが低くなります。

用途に応じて必要な変速機グレードを選択してください。一般的なマテリアルハンドリング軸は、機械加工、分注、検査、または精密位置決めシステムよりも大きなバックラッシュを許容する場合があります。

リニアガイド

のリニアガイド移動するキャリッジをサポートおよびガイドします。移動方向を制御し、負荷がかかった状態でキャリッジが回転したり、持ち上げたり、横に移動したりするのを防ぎます。

ラック＆ピニオン方式は駆動力を発生しますが、正確な直線案内を目的としたものではありません。その機能を担うのがリニアガイドとガイドブロックです。

リニアガイドの主な機能

• 直線的で安定した動作パスを定義します
• キャリッジと積載物の重量をサポートします
• ラジアル荷重、横荷重、モーメント荷重に耐えます
• 可動キャリッジとベース間の位置合わせを維持します。
• 走行時の転がり抵抗を低減
• 位置決めと再現性のパフォーマンスの維持に役立ちます

ガイド レールはギア ラックに対してまっすぐかつ平行に取り付ける必要があります。重大な平行度誤差があると、キャリッジが軸に沿って移動するときにピニオンのかみ合い深さが変化する可能性があります。

シングルレールとデュアルレールの配置

コンパクトなギア ラック モジュールでは、複数のガイド ブロックを備えた 1 つの幅広リニア ガイドを使用できます。より大きなシステムや重いシステムでは、モーメント抵抗とキャリッジの安定性を高めるために 2 つの平行なガイド レールが使用されることがよくあります。

デュアルレールシステムは、ペイロードの重心が高い場合、オーバーハングが大きい場合、またはピッチング、ヨーイング、またはローリングモーメントが大きい場合に特に役立ちます。

ガイドブロック

のガイドブロックリニアガイドレールに取り付けられた転動体です。これらには、キャリッジが比較的低い摩擦で移動できるようにする再循環ボールまたはローラーが含まれています。

ガイド ブロックは通常、キャリッジの下面に固定されています。キャリッジが移動すると、転動体がブロック内を循環し、ガイド レール軌道との接触を維持します。

ガイドブロックの主な機能

• 移動キャリッジをリニアガイドに接続します
• 垂直および水平の荷重を運ぶ
• ひっくり返る瞬間に抵抗する
• スムーズで再現性のある直線運動を提供します
• キャリッジとモジュールベース間の剛性を維持

ガイド ブロックの数、間隔、予圧、サイズは、耐荷重と剛性に直接影響します。ガイドブロック間の距離を長くするとモーメント荷重に対する耐性が向上しますが、必要なキャリッジ長も長くなります。

ガイドブロック予圧

プリロードされたガイドブロックにより内部クリアランスが減少し、剛性が向上します。ただし、過剰な予圧は摩擦を増加させ、寿命を縮める可能性があります。

必要な精度、耐振動性、負荷条件、動作速度に応じて適切な予圧量を選択してください。

キャリッジ

のキャリッジは、移動テーブルまたはスライダーとも呼ばれ、ギア ラック リニア モジュールの主要な移動プラットフォームです。ガイド ブロック、駆動システム、顧客のペイロードを 1 つの可動アセンブリに接続します。

キャリッジの主な機能

• 工具、治具、またはワークピースの取り付け面を提供します
• 駆動力をピニオンからペイロードに伝達します
• モーター、ギアボックス、ピニオンをガイドシステムに接続します
• 外部荷重をガイドブロック全体に分散します。
• 伝達コンポーネントと誘導コンポーネントの間の構造的関係を維持します。

キャリッジは、曲げやねじり変形を防ぐために十分な剛性を備えている必要があります。負荷によりキャリッジが変形すると、ガイド ブロックに不均一な負荷がかかり、ピニオンとラックの噛み合いが変化する可能性があります。

キャリッジ取り付け面

取り付け面には通常、ネジ穴、位置決め穴、または T スロットが含まれています。ペイロードは、センサー、潤滑ライン、カバー、ケーブル管理コンポーネントに干渉することなく、しっかりと取り付ける必要があります。

重荷重またはオフセット荷重は、モジュールの許容静的および動的モーメント定格に従って評価する必要があります。

サーボモーター

のサーボモーター直線軸を動かすために必要な制御された回転力を提供します。通常、モーターの位置と速度をサーボドライブに報告するエンコーダーが含まれています。

のモーションコントローラー位置、速度、またはトルクのコマンドをサーボドライブに送信します。ドライブはモーター電流を制御し、コマンドとエンコーダーのフィードバックを継続的に比較します。

サーボモーターの主な機能

• ギアボックスとピニオンに回転トルクを提供します
• 移動速度と加速度を制御します
• 正確なスタート、ストップ、逆転動作をサポート
• エンコーダを通じて位置と速度のフィードバックを提供します
• 他の自動化軸との同期が可能

モーター選択の考慮事項

サーボ モーターの選択には、次の点を考慮する必要があります。

• 総移動質量
• 必要な直線力
• 最高走行速度
• 加速と減速
• ギアボックス比
• ピニオンピッチ径
• 摩擦と外部抵抗
• 設置手順
• 動作デューティサイクル
• 緊急停止要件

定速トルクのみでモータを選定しないでください。加速トルク、反射慣性、ピーク負荷条件も評価する必要があります。

ベアリングとサポートコンポーネント

ベアリングモーター、ギアボックス、ピニオンアセンブリの回転部品をサポートします。設計に応じて、追加のベアリングサポートを使用してピニオンシャフトを安定させたり、伝達力を吸収したりすることができます。

ベアリングの主な機能

• サポート回転軸
• 回転時の摩擦を軽減
• ピニオンシャフトのアライメントを維持する
• ラジアル荷重とアキシアル荷重を負荷する
• 伝達力によるシャフトのたわみを制限

ベアリングの摩耗は、騒音、振動、ラジアル遊び、または不規則なギアの噛み合いの増加を引き起こす可能性があります。ピニオンシャフトが過度に動くと、歯の接触パターンが不安定になり、ラックアンドピニオンの摩耗が促進される可能性があります。

潤滑ユニット

の潤滑ユニットラック、ピニオン、リニアガイド、ガイドブロックにグリースやオイルを供給します。適切な潤滑は摩擦を軽減し、乾燥接触を防ぎ、金属表面を腐食や早期摩耗から保護します。

潤滑ユニットの主な機能

• 噛み合うギアの歯間の摩擦を軽減します。
• 表面の摩耗と孔食を制限します
• ガイドレールの軌道面と転動体を潤滑します
• 繰り返しの動きによって発生する熱を軽減します。
• 伝達および誘導コンポーネントの耐用年数を延長します。
• 湿気の多い環境での錆の防止に役立ちます

手動および自動潤滑

小型のモジュールでは、手動のグリース フィッティングを使用する場合があります。メンテナンス担当者は、動作距離、速度、負荷、環境に応じて、定期的に潤滑剤を塗布します。

大規模な産業システムでは、配電ラインに接続された自動潤滑ポンプが使用される場合があります。ポンプは、制御された量の潤滑剤を複数の潤滑ポイントに定期的に供給します。

自動システムは、特に長軸、高デューティサイクルの機器、またはアクセスが困難な場所において、メンテナンスの作業負荷を軽減し、一貫性を向上させることができます。

不適切な潤滑による影響

潤滑が不十分だと、騒音の増加、歯の磨耗、ガイド ブロックの損傷、駆動抵抗の増加を引き起こす可能性があります。過剰な潤滑は粉塵を吸い込み、周囲の機器を汚染し、不要な漏れを引き起こす可能性があります。

潤滑剤のタイプは、動作温度、速度、負荷、および環境条件にも適合する必要があります。

センサー

センサー位置関連の信号をコントローラーに提供します。一般的なセンサーの種類には、近接センサー、光電センサー、磁気センサー、機械式リミット スイッチなどがあります。

センサーの主な機能

• ホームポジションを検出する
• プラスとマイナスの移動制限を特定する
• 指定駅への車両到着確認
• 自動原点復帰手順をサポート
• キャリッジが許容範囲を超えて移動しないようにする
• ステータス信号を制御システムに提供します

ホームセンサー

ホーム センサーは、軸の反復可能な基準位置を定義します。機械が始動すると、通常、キャリッジは制御された速度でホーム センサーに向かって移動します。次に、コントローラは機械座標基準を確立します。

リミットセンサー

正および負のリミット センサーは、使用可能な移動距離の端近くに取り付けられています。アクティブ化されると、制御システムに対応する方向への動きを停止するように指示します。

リミットセンサーは、移動質量が機械的なエンドストップに到達する前に減速できるように、十分早い位置に配置する必要があります。

機械式エンドストップ

機械式エンドストップ軸の両端近くに設置される物理コンポーネントです。これらは、制御システムまたはリミットセンサーが故障した場合に最終的な安全バリアを提供します。

エンドストップの主な機能

• キャリッジがガイドレールから外れないようにする
• 緊急時の機械的移動制限を提供する
• 周囲の機器を制御不能な動きから保護します
• オーバートラベル状態時のダメージを軽減

機械式エンドストップは、通常の位置決めストップとして機能することを目的としていません。高速で衝撃を繰り返すと、キャリッジ、ガイド ブロック、ギアボックス、ラック、または支持構造が損傷する可能性があります。

一部のシステムでは、衝撃エネルギーを軽減するためにエラストマーバッファー、ショックアブソーバー、または油圧ダンパーを使用します。

保護部品

ギアラックリニアモジュールは、ほこり、切り粉、クーラント、オイルミスト、その他の汚染物質が含まれる環境に設置されることがよくあります。保護部品重要な伝送および誘導部分をこれらの状態から隔離するのに役立ちます。

一般的な保護コンポーネント

• 板金カバー
• 伸縮カバー
• ベローズ
• ブラシシール
• ワイパー
• ラックカバー
• ガイドレールシール
• モーターとギアボックスのガード

保護部品の主な機能

• ラックやガイドシステムに破片が入るのを防ぎます
• 潤滑剤の汚染を軽減
• コンポーネントの移動からオペレーターを保護
• ピニオンとラックとの偶発的な接触を制限します
• 過酷な産業環境における信頼性の向上
• メンテナンス頻度の削減

環境に応じて保護方法を選択する必要があります。クリーンな組み立てラインには基本的なカバーのみが必要ですが、機械加工アプリケーションには密閉されたカバー、スクレーパー、耐クーラントコンポーネントが必要な場合があります。

コンポーネントがどのように連携するか

動作中、コントローラはサーボドライブに移動コマンドを送信します。サーボドライブはモーターに電力を供給し、エンコーダーのフィードバックに従ってモーターの回転を制御します。

遊星ギアボックスはモーター速度を低下させ、出力トルクを増加させます。ギアボックスの出力シャフトはピニオンを回転させ、ピニオンは固定ギア ラックと噛み合います。結果として生じる接線力により、キャリッジがリニア ガイドに沿って移動します。

ガイド ブロックはペイロードを運び、キャリッジを直線の経路に制限します。センサーはホームポジションと移動限界を監視し、潤滑ユニットはギアとガイドのインターフェースに潤滑剤を供給します。保護コンポーネントが汚染を軽減し、機械式エンドストップが最終的なオーバートラベル保護を提供します。

これらすべてのコンポーネントは 1 つの統合システムとして動作するため、1 つの領域で問題が発生するとモジュール全体に影響を及ぼす可能性があります。たとえば、ガイドの位置合わせが不十分だとラックの噛み合いが変化する可能性があり、潤滑が不十分だとモーターの負荷が増大し、位置決め誤差が増加する可能性があります。

コンポーネントの機能の概要

成分	一次機能	失敗の考えられる影響
ギアラック	直線状の歯状伝送路を提供します	位置決め誤差、騒音、振動、歯の損傷
ピニオン	回転トルクを直線的な駆動力に変換	バックラッシュ、不均一な動き、または伝達の損失
遊星歯車装置	速度を下げてトルクを増加させる	推力不足、バックラッシ過大、異音
リニアガイド	移動経路を定義し、荷重をサポートします	真直度の低下、振動、またはキャリッジの固着
ガイドブロック	キャリッジをガイドレールに接続します	摩擦、遊びの増加、または剛性の低下
キャリッジ	顧客のペイロードをサポートして移動します	変形、取り付けの不安定、荷重の偏り
サーボモーター	制御された回転パワーを提供します	モーターアラーム、速度不足または位置決めエラー
ベアリング	回転軸と伝動負荷をサポート	異音、シャフトの遊び、またはピニオンのミスアライメント
潤滑ユニット	摩擦とコンポーネントの摩耗を軽減します	熱、早期摩耗、または駆動抵抗の増加
センサー	原点、リミット、動作位置を検出	ホーミング失敗またはオーバートラベルのリスク
エンドストップ	最終的な機械的移動保護を提供する	輸送は許可された移動範囲を超える可能性があります
保護部品	汚染や偶発的な接触を防ぐ	摩耗の促進とメンテナンスの増加

コンポーネントの選択に影響する要因

ギアラックリニアモジュールのコンポーネントは、個別に選択するのではなく、統合システムとして選択する必要があります。重要な選択要素は次のとおりです。

• ペイロードと移動質量
• 必要ストローク長さ
• 最高速度
• 加速と減速
• 必要推力
• 位置決めと再現性の要件
• 許容バックラッシ
• 設置手順
• 外力とモーメント荷重
• 動作環境
• 毎日の動作サイクル
• メンテナンスのアクセシビリティ

たとえば、高速物流軸では移動速度と長いストロークが優先される場合がありますが、重量のある加工軸では、より大きなラック、より高いギアボックス比、ローラー ガイド ブロック、およびより堅牢な保護カバーが必要になる場合があります。

コンポーネント関連の一般的な問題

過剰なバックラッシ

過剰なバックラッシュは、ラックの歯の磨耗、ピニオンの歯の磨耗、取り付けボルトの緩み、ギアボックスのバックラッシュ、または不適切なギアの噛み合いによって発生する可能性があります。ソフトウェア補正を適用する前に、ラックとピニオンの噛み合いを検査する必要があります。

異音

異音は、潤滑不良、ラックの位置ずれ、歯の損傷、過剰な予圧、ベアリングの摩耗、または不適切なギアボックスの取り付けによって発生する可能性があります。

不均一な動き

不均一な動きは、ラック ジョイントの不一致、ガイドの汚れ、ガイド ブロックの損傷、ピニオンの噛み合いのばらつき、またはキャリッジの変形を示している可能性があります。

モーター負荷の増加

モーター電流の増加は、不適切な潤滑、過剰なガイドのプリロード、ラックの位置ずれ、ギアボックスの損傷、または外部の機械的干渉によって発生する可能性があります。

位置決め精度の低下

精度の低下は、機械的なバックラッシュ、カップリングの緩み、ギアの磨耗、構造的剛性の不足、センサーの動作、または不正確なサーボ パラメーターに関連している可能性があります。

ギアラックリニアモジュールコンポーネントのメンテナンス

定期的なメンテナンスには、トランスミッションおよびガイド システム全体の検査が含まれる必要があります。

• ラックとピニオンの歯の表面に摩耗や損傷がないか確認します
• ラック取り付けボルトとジョイントの位置を検査します。
• ピニオンの噛み合いとバックラッシュを確認する
• ギアボックスに漏れ、異音、異常な遊びがないか確認します。
• ラックとリニアガイドの清掃と注油
• ガイド ブロックのシールとキャリッジの剛性を検査します。
• センサーの位置とケーブルの状態を確認してください
• 機械的なエンドストップとバッファーを検査する
• 保護カバーから切りくず、ほこり、破片を取り除きます
• モーター電流と動作温度を監視する

メンテナンスの間隔はカレンダー時間のみに依存するのではなく、移動距離、速度、負荷、作業環境、運転時間に応じて決定する必要があります。

よくある質問

ギアラックリニアモジュールの最も重要なコンポーネントは何ですか?

主なコンポーネントは、ギア ラック、ピニオン、ギアボックス、サーボ モーター、リニア ガイド、ガイド ブロック、キャリッジです。センサー、潤滑ユニット、ベアリング、エンドストップ、保護コンポーネントも、安全で信頼性の高い操作には不可欠です。

ギアラックの機能は何ですか?

ギアラックは、回転するピニオンから力を受ける真っ直ぐな歯の経路を提供します。これにより、キャリッジは短い移動距離でも非常に長い移動距離でも直線的に移動できます。

ピニオンの役割は何ですか?

ピニオンは、ギアラックとの噛み合いにより、モーターとギアボックスから供給される回転トルクを直線駆動力に変換します。

ギアラックリニアモジュールにギアボックスが必要なのはなぜですか?

ギアボックスはモーター速度を低下させ、出力トルクを増加させ、有効な位置決め分解能を向上させます。また、サーボ モーターを必要な軸速度と推力に適合させるのにも役立ちます。

ギアラックはペイロードをサポートしていますか?

いいえ。ラックは駆動力を伝達し、リニアガイドとガイドブロックは可搬質量を支持およびガイドします。ラックをガイドコンポーネントとして使用すると、歯への負荷が不均一になり、摩耗が早まる可能性があります。

ラック駆動軸のバックラッシはどのように低減されますか?

バックラッシュは、正確なラックの取り付け、調整可能なピニオンの噛み合い、低バックラッシュのギアボックス、プリロードされたデュアルピニオンシステム、および制御補償によって低減できます。

潤滑はなぜ重要ですか?

潤滑により、ラック、ピニオン、ガイド レール、ガイド ブロックの摩擦と摩耗が軽減されます。また、動作温度の制御にも役立ち、金属表面を腐食から保護します。

ラックとガイドレールが平行でない場合はどうなりますか?

ピニオンの噛み合い深さは移動中に変化する場合があります。これにより、騒音、振動、不均一な抵抗、歯の摩耗、ギアボックスやモーターへの負荷の増加が発生する可能性があります。

結論

ギアラックリニアモジュールは、すべてのコンポーネントが伝達精度、負荷容量、移動速度、剛性、安全性、耐用年数に貢献する統合モーションシステムです。

ギアラックとピニオンは直線運動を生み出し、遊星ギアボックスは速度とトルクを調整し、サーボモーターは制御された電力を供給します。リニアガイド、ガイドブロック、キャリッジがペイロードをサポートし、安定した動作経路を維持します。ベアリング、潤滑ユニット、センサー、エンドストップ、保護コンポーネントは、産業条件下での信頼性の高い動作を保証します。

これらの機能と相互作用を理解するギアラックリニアモジュールコンポーネントエンジニアが正しい軸構成を選択し、潜在的な故障を特定し、ロングストローク産業オートメーションシステムの効果的なメンテナンス計画を確立するのに役立ちます。
