齿轮齿条模组是一种利用小齿轮与直线齿条啮合,将电机旋转运动转换为直线运动的工业自动化执行机构。它具有行程长、运行速度高、承载能力强、结构扩展方便等特点,广泛应用于桁架机械手、龙门系统、自动上下料设备、物流输送设备、大型加工设备及多轴自动化生产线。
与通过滚珠丝杆和螺母传递动力的滚珠丝杆模组不同,齿轮齿条模组通过旋转的小齿轮沿直线齿条连续运动。其运行距离不会明显受到长丝杆临界转速和挠曲问题的限制,因此更适合长行程、高速度及重载运行场景。
完整的齿轮齿条模组并不仅由齿条和小齿轮组成,还包括行星减速机、直线导轨、导轨滑块、工作滑台、伺服电机、轴承、润滑单元、传感器、限位装置及防护部件。每个部件分别承担动力传递、运动导向、负载支撑、位置检测、安全保护或维护保障功能。
本文将系统介绍齿轮齿条模组部件的结构、功能、相互配合关系、常见故障及选型注意事项,帮助工程人员更加全面地理解齿条驱动直线轴的机械组成。

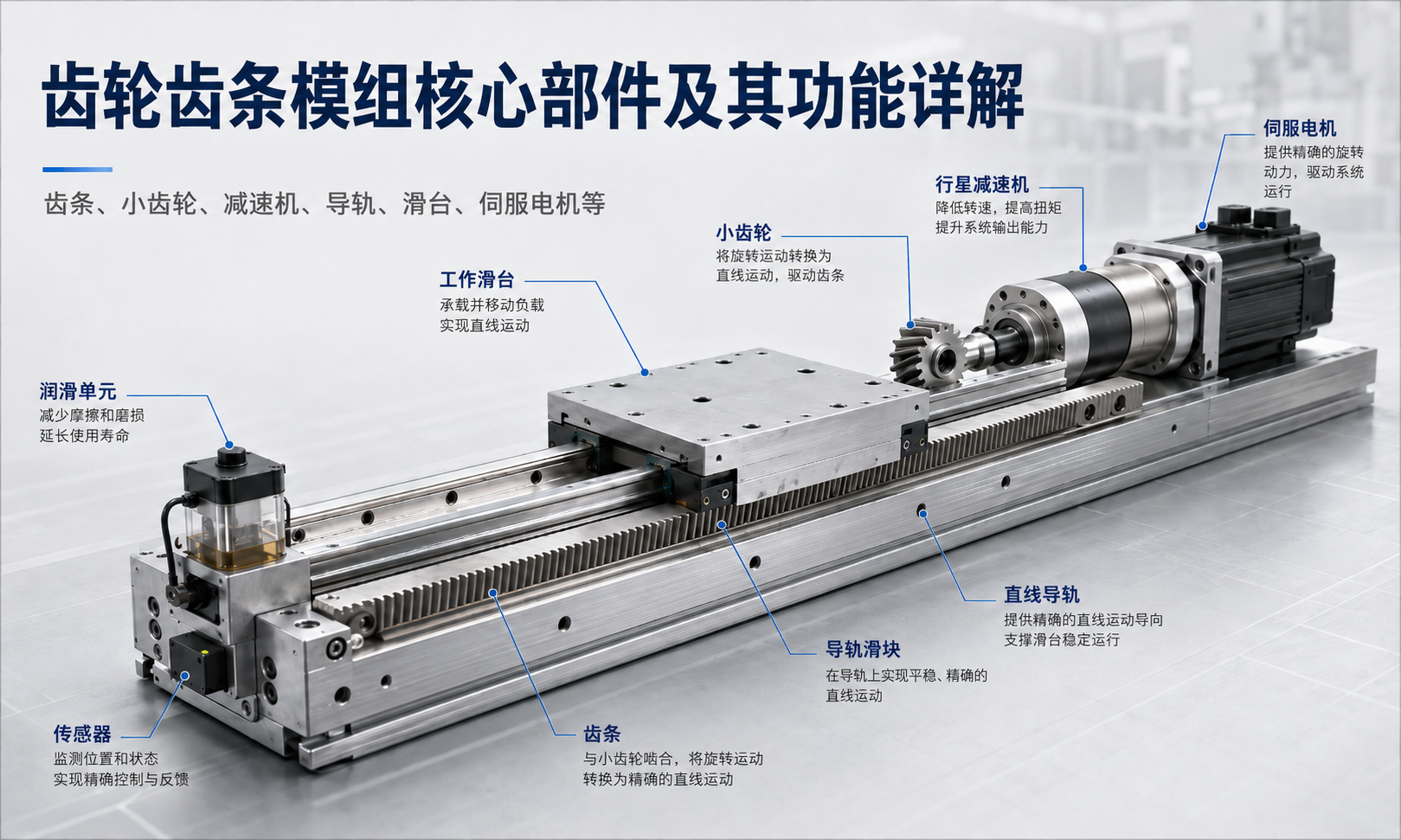

齿轮齿条模组由哪些部件组成?
常见齿轮齿条模组主要由以下部件组成:
- 齿条
- 小齿轮
- 行星减速机
- 直线导轨
- 导轨滑块
- 工作滑台
- 伺服电机
- 轴承及旋转支撑部件
- 润滑单元
- 原点与限位传感器
- 机械限位装置
- 防护罩及密封部件
这些部件虽然具有不同功能,但齿轮齿条模组的最终性能取决于整套系统的加工精度、安装精度、装配质量、结构刚性以及控制方式。
齿条
齿条是一种沿直线方向连续分布齿形的传动部件,可以看作直线展开的齿轮。它为小齿轮提供连续啮合路径,是齿轮齿条传动系统中最重要的直线传动部件之一。
在多数齿轮齿条模组中,齿条固定安装在模组底座或设备横梁上,伺服电机、减速机和小齿轮则安装在工作滑台上。小齿轮旋转时,通过与齿条啮合推动工作滑台沿直线导轨移动。
齿条的主要作用
- 为小齿轮提供连续的直线啮合路径
- 承受并传递小齿轮产生的切向驱动力
- 实现长距离直线运动
- 通过多段拼接扩展模组总行程
- 影响模组的承载能力、运行平稳性和定位性能
齿条安装时必须与直线导轨保持良好的平行度。如果齿条与导轨不平行,小齿轮在不同位置的啮合深度会发生变化,可能出现运行阻力不均、振动、噪音、齿面偏磨、背隙变化以及减速机轴承负载增大等问题。
直齿齿条与斜齿齿条
直齿齿条的齿线方向通常与运动方向垂直,结构简单、加工方便,适合一般工业自动化设备。
斜齿齿条的齿线具有一定倾斜角度,运行过程中通常可以保持多个轮齿同时参与啮合,有利于分散载荷、降低冲击和噪音,使运动更加平稳。
不过,斜齿传动会产生一定轴向力,因此减速机输出轴、支撑轴承和安装结构需要具备相应的轴向承载能力。
齿条拼接
长行程齿轮齿条模组通常需要使用多段齿条进行拼接。拼接位置必须保证齿距连续,避免小齿轮经过接缝时产生冲击。
如果两段齿条之间距离过大或过小,小齿轮经过拼接位置时可能产生周期性振动、异响、定位误差甚至齿面损伤。因此,安装时通常需要借助标准对接齿条或专用校准工具调整接缝位置。
小齿轮
小齿轮是与齿条直接啮合的圆形齿轮,通常安装在行星减速机输出轴上。伺服电机产生旋转运动,经过减速机降低转速并放大扭矩后,驱动小齿轮旋转。
小齿轮的轮齿推动齿条轮齿,从而将旋转运动转换为工作滑台的直线运动。
小齿轮的主要作用
- 将减速机输出的旋转运动转换为直线运动
- 将旋转扭矩转换为直线驱动力
- 决定小齿轮每旋转一圈对应的直线移动距离
- 影响模组运行速度、输出推力和控制分辨率
- 与齿条保持连续机械啮合
小齿轮与齿条的模数、压力角、齿形及螺旋角必须一致。不同规格的齿条和小齿轮不能随意组合,否则会出现啮合不良、噪音增大、承载能力下降及轮齿快速损坏等问题。
小齿轮直径对性能的影响
小齿轮直径越大,每旋转一圈产生的直线移动距离越长,有利于提高直线轴的最高运行速度。但在相同输出扭矩下,小齿轮直径越大,能够产生的直线推力通常越小。
小齿轮直径较小时,每转对应的直线位移较小,可以在相同扭矩下产生更大的直线推力,并有利于提高机械分辨率。但为了达到相同的直线速度,电机和减速机需要更高的旋转速度。
因此,小齿轮尺寸必须结合电机转速、减速比、负载、加速度、目标速度和推力要求综合确定。
齿条与小齿轮背隙
齿条与小齿轮之间通常需要保留适当啮合间隙,避免因加工误差、安装误差或温度变化导致齿轮卡死。
如果间隙过大,模组换向时会出现明显空程,降低双向定位精度和响应速度。如果间隙过小,则可能增加摩擦、噪音、温升及齿面磨损。
高精度齿轮齿条模组可以采用可调节小齿轮安装结构、弹簧预压结构、双小齿轮消隙结构或控制系统误差补偿方式降低背隙影响。
行星减速机
行星减速机安装在伺服电机与小齿轮之间,主要用于降低电机转速并提高输出扭矩。
伺服电机的额定转速通常较高,而齿轮齿条直线轴往往需要较低的小齿轮转速和较大的驱动力。行星减速机可以将伺服电机的高速低扭矩输出转换为更适合齿条传动的低速高扭矩输出。
行星减速机的主要作用
- 降低伺服电机输出转速
- 提高小齿轮输出扭矩
- 匹配模组所需的运行速度和直线推力
- 提高系统的有效控制分辨率
- 承受小齿轮传动产生的径向力和轴向力
- 实现电机与齿条传动系统的紧凑连接
减速比对模组性能的影响
减速比越大,小齿轮输出转速越低,输出扭矩越大,更适合重载、较高加速度或较大外部阻力的应用。
减速比越小,小齿轮转速越高,有利于提高模组运行速度,但扭矩放大能力相对较低。
选择减速比时,需要综合计算移动质量、摩擦阻力、加速度、外部负载、小齿轮直径、最高速度及工作频率。
减速机背隙
行星减速机内部齿轮之间也存在一定背隙。减速机背隙会与齿条小齿轮背隙、联接部件间隙及结构弹性共同影响直线轴的定位精度。
一般搬运和物流设备可以使用标准背隙减速机,而精密点胶、视觉检测、加工定位或高精度装配设备通常需要选择低背隙精密行星减速机。
直线导轨
直线导轨负责支撑和引导工作滑台沿规定方向运动,并限制滑台在其他方向上的位移和转动。
齿条和小齿轮主要负责传递驱动力,并不适合作为精密导向部件。工作滑台的运动直线度、稳定性和承载能力主要由直线导轨和导轨滑块保证。
直线导轨的主要作用
- 确定工作滑台的直线运动路径
- 支撑工作滑台及其上方负载
- 承受垂直、水平和侧向载荷
- 承受俯仰、偏摆和滚转力矩
- 减少工作滑台运行过程中的摩擦阻力
- 保持滑台与模组底座之间的运动精度
直线导轨必须与齿条保持稳定的平行关系。如果导轨发生弯曲、倾斜或安装基面不平,会导致小齿轮与齿条啮合位置变化,进而影响运行阻力和齿面接触状态。
单导轨与双导轨结构
结构紧凑、负载较小的齿轮齿条模组可以采用一条宽型直线导轨配合多个滑块。
重载、大尺寸或高力矩应用通常采用两条平行直线导轨。双导轨结构能够提高工作滑台的横向刚性和抗倾覆能力,特别适合负载重心较高、悬臂较长或存在较大偏载的场景。
导轨滑块
导轨滑块安装在直线导轨上,内部通常包含循环滚珠或滚柱。滚动体在滑块和导轨滚道之间循环运动,使工作滑台能够以较低摩擦沿导轨移动。
导轨滑块一般固定在工作滑台底部,是连接移动滑台和固定导轨的关键承载部件。
导轨滑块的主要作用
- 连接工作滑台与直线导轨
- 承受工作滑台及负载重量
- 承受侧向力和倾覆力矩
- 提供平稳、低摩擦的直线运动
- 保持工作滑台与模组底座之间的刚性
导轨滑块的规格、数量、安装间距及预压等级会直接影响模组的承载能力、结构刚性和运行阻力。
增加滑块之间的距离可以提高抗力矩能力,但也会增加工作滑台长度和模组整体尺寸。
滑块预压
预压滑块能够减少导轨系统内部间隙,提高运动刚性和抗振动能力。但预压过大也会增加运行阻力、发热和磨损。
滑块预压等级应根据定位精度、负载、速度、振动条件及使用寿命要求合理选择。
工作滑台
工作滑台也称移动平台、滑座或滑台板,是齿轮齿条模组中用于安装工件、夹具、机械手、加工头或其他执行机构的主要移动部件。
工作滑台的主要作用
- 为客户负载提供安装平面
- 连接导轨滑块、减速机和小齿轮
- 将小齿轮产生的驱动力传递给负载
- 将外部载荷分配到多个导轨滑块
- 保持传动部件和导向部件之间的相对位置
工作滑台必须具有足够的弯曲刚性和扭转刚性。如果滑台在负载作用下发生明显变形,可能导致导轨滑块受力不均,也可能改变小齿轮与齿条的啮合深度。
滑台安装面
工作滑台表面通常设置螺纹孔、定位孔或安装槽,用于固定负载和工装。
安装负载时应避免遮挡润滑接口、传感器、线缆、防护罩及检修位置。对于重心较高或悬伸距离较大的负载,还需要校核模组允许的俯仰、偏摆和滚转力矩。
伺服电机
伺服电机为齿轮齿条模组提供可控制的旋转动力。伺服电机通常带有编码器,可以将电机位置和转速反馈给伺服驱动器。
运动控制器向伺服驱动器发送位置、速度或扭矩指令,伺服驱动器根据编码器反馈实时调整电机电流,使电机按照设定轨迹运行。
伺服电机的主要作用
- 为行星减速机和小齿轮提供旋转扭矩
- 控制模组运行速度和加速度
- 实现精确启动、停止和往复换向
- 通过编码器提供位置和速度反馈
- 支持多轴同步和自动化运动控制
伺服电机选型因素
选择伺服电机时,需要综合考虑:
- 工作滑台及负载总质量
- 所需直线推力
- 最高运行速度
- 加速和减速时间
- 行星减速机减速比
- 小齿轮分度圆直径
- 导轨摩擦及外部阻力
- 水平、垂直或倾斜安装方向
- 设备工作频率和连续运行时间
- 紧急停止条件
电机选型不能只计算匀速运行扭矩,还应校核加速扭矩、峰值扭矩、负载惯量及电机惯量匹配关系。
轴承及旋转支撑部件
轴承主要用于支撑电机、减速机和小齿轮传动组件中的旋转轴。部分结构还会在小齿轮输出轴位置设置额外支撑轴承,以提高轴系刚性并承受齿轮啮合力。
轴承的主要作用
- 支撑旋转轴和小齿轮
- 降低旋转摩擦阻力
- 保持小齿轮轴线位置稳定
- 承受径向载荷和轴向载荷
- 减少传动负载引起的轴系挠曲
轴承磨损可能导致旋转噪音增大、小齿轮径向跳动、输出轴间隙增加或齿轮啮合不稳定。
如果小齿轮轴发生明显偏移,齿面接触区域会发生变化,容易导致齿条和小齿轮偏磨。
润滑单元
润滑单元负责向齿条、小齿轮、直线导轨和导轨滑块提供润滑脂或润滑油。正确润滑能够减少摩擦、降低磨损并保护金属表面。
润滑单元的主要作用
- 减少齿条与小齿轮啮合摩擦
- 降低齿面磨损、点蚀和发热
- 润滑导轨滚道和滑块内部滚动体
- 降低长时间往复运动产生的温升
- 延长传动和导向部件使用寿命
- 降低潮湿环境中的金属锈蚀风险
手动润滑与自动润滑
小型齿轮齿条模组通常设置手动注油口或油嘴,维护人员按照运行距离、速度、负载及环境条件定期补充润滑脂。
大型设备、长行程模组及高频运行系统可以使用自动润滑泵。润滑泵通过分配器和油管,按照设定周期向多个润滑点输送定量润滑剂。
自动润滑系统可以降低人工维护工作量,并提高润滑的一致性,特别适合难以接近的安装位置和连续运行生产线。
润滑不正确的影响
润滑不足可能导致运行噪音增大、齿面磨损、滑块损坏、温升增加及电机负载上升。
润滑过多则可能吸附粉尘、污染周围设备,并造成润滑剂泄漏。润滑剂型号还需要适应工作温度、运动速度、承载条件及环境要求。
传感器
传感器用于向控制系统提供原点、限位或工位位置等检测信号。常见类型包括接近传感器、光电传感器、磁性传感器和机械限位开关。
传感器的主要作用
- 检测模组原点位置
- 检测正方向和负方向行程极限
- 确认滑台是否到达指定工位
- 支持设备自动回零程序
- 防止工作滑台超出允许行程
- 向PLC或运动控制器反馈运行状态
原点传感器
原点传感器用于建立直线轴的机械参考位置。设备启动后,工作滑台通常会以设定速度向原点方向移动。
当原点传感器触发后,控制系统结合编码器信号建立机械坐标零点,为后续定位运动提供基准。
正负限位传感器
正限位和负限位传感器分别安装在有效行程两端附近。当传感器被触发时,控制系统会禁止工作滑台继续向对应方向运动。
限位传感器的位置应预留足够减速距离,使工作滑台能够在碰到机械限位装置之前停止。
机械限位装置
机械限位装置通常安装在模组两端,是控制系统和电气限位失效后的最后一道机械保护。
机械限位装置的主要作用
- 防止工作滑台脱离直线导轨
- 限制异常情况下的最大机械行程
- 降低失控运动对周围设备造成的损坏
- 为模组提供最终的机械安全保护
机械限位装置不应作为正常生产过程中的定位挡块使用。工作滑台反复高速撞击机械限位,可能损坏滑台、导轨滑块、减速机、齿条及设备支撑结构。
部分设备会在机械限位位置增加橡胶缓冲器、液压缓冲器或工业减震器,以吸收异常运动产生的冲击能量。
防护部件
齿轮齿条模组经常应用在存在粉尘、金属碎屑、切削液、油雾或其他污染物的工业环境中。防护部件用于减少污染物进入齿条、齿轮和导轨系统。
常见防护部件
- 钣金防护罩
- 伸缩式防护罩
- 风琴防护罩
- 毛刷密封件
- 刮屑板
- 齿条防护罩
- 导轨密封件
- 电机与减速机保护罩
防护部件的主要作用
- 防止粉尘和碎屑进入传动系统
- 减少润滑脂受到污染
- 防止操作人员接触运动部件
- 减少异物进入齿条与小齿轮啮合区域
- 提高模组在复杂环境中的运行可靠性
- 降低清洁和维护频率
防护方式需要根据具体使用环境确定。普通自动化装配线可能只需要基础防护罩,而机床、激光加工或金属切削设备通常需要密封性更好的伸缩罩、刮屑装置及耐切削液材料。
各部件如何协同工作?
齿轮齿条模组运行时,运动控制器首先向伺服驱动器发送运动指令。伺服驱动器根据编码器反馈控制伺服电机的转速、方向和输出扭矩。
伺服电机输出的旋转运动经过行星减速机降低转速并放大扭矩。减速机输出轴带动小齿轮旋转,小齿轮与固定齿条啮合后产生切向驱动力,推动工作滑台沿直线导轨移动。
导轨滑块负责承受工作滑台和负载,并限制滑台沿规定方向运动。传感器检测原点、限位和工位状态,润滑单元向齿轮和导轨提供润滑,防护部件减少污染,机械限位装置则提供最终行程保护。
由于这些部件构成一个完整系统,任何一个部件出现问题都可能影响整套模组。例如,导轨安装不平行可能改变齿轮啮合状态,而润滑不足会增加摩擦阻力、电机电流和定位误差。
齿轮齿条模组部件功能对照
| 部件 | 主要功能 | 异常时可能产生的影响 |
|---|---|---|
| 齿条 | 提供连续直线齿形传动路径 | 定位误差、振动、异响或齿面损坏 |
| 小齿轮 | 将旋转扭矩转换为直线驱动力 | 背隙增大、运行不均或动力传递失效 |
| 行星减速机 | 降低转速并提高输出扭矩 | 推力不足、背隙增大或异常噪音 |
| 直线导轨 | 确定运动方向并支撑负载 | 直线度下降、振动或滑台卡滞 |
| 导轨滑块 | 连接工作滑台与直线导轨 | 摩擦增大、间隙增加或刚性下降 |
| 工作滑台 | 安装并带动客户负载运动 | 结构变形、安装不稳或负载分布不均 |
| 伺服电机 | 提供可控制的旋转动力 | 电机报警、速度不足或定位失败 |
| 轴承 | 支撑旋转轴并承受传动载荷 | 噪音增大、轴系间隙或齿轮偏移 |
| 润滑单元 | 降低摩擦并减少部件磨损 | 温升、提前磨损或运行阻力增加 |
| 传感器 | 检测原点、限位和工位位置 | 回零失败或发生超程风险 |
| 机械限位 | 提供最终机械行程保护 | 滑台可能超出安全运行范围 |
| 防护部件 | 防止污染和人员误接触 | 磨损加快、维护频率增加 |
部件选型需要考虑哪些因素?
齿轮齿条模组的部件不能单独选型,而应按照完整直线运动系统进行匹配。主要需要考虑以下因素:
- 负载重量和总移动质量
- 有效行程长度
- 最高运行速度
- 加速度和减速度
- 所需直线推力
- 定位精度和重复定位精度
- 允许传动背隙
- 水平、垂直或倾斜安装方向
- 外部作用力和力矩载荷
- 粉尘、油污、湿度和温度环境
- 每日运行次数和连续工作时间
- 维护空间和润滑方式
例如,高速物流输送轴更重视运行速度和长行程能力,而大型加工设备则可能需要更大模数齿条、更高减速比、滚柱直线导轨及更完善的防护结构。
常见部件故障及原因
传动背隙过大
背隙过大可能由齿条磨损、小齿轮磨损、安装螺栓松动、减速机背隙增大或齿轮啮合深度不正确引起。
发现定位空程增大时,应先检查机械部件,再考虑通过控制系统进行补偿。
运行噪音异常
异常噪音可能来自润滑不足、齿条安装不平行、轮齿损坏、啮合过紧、轴承磨损或减速机安装不正确。
运动速度不均匀
运行过程中出现周期性抖动或速度不稳定,可能与齿条接缝不连续、导轨污染、滑块损坏、小齿轮啮合深度变化或滑台结构变形有关。
电机负载升高
伺服电机电流明显增加,可能由润滑不足、导轨预压过大、齿条和导轨不平行、减速机损坏或外部机械干涉引起。
定位精度下降
定位精度降低可能与齿轮背隙、减速机背隙、联接部件松动、齿面磨损、结构刚性不足、传感器位置移动或伺服参数不合理有关。
齿轮齿条模组部件维护
齿轮齿条模组维护应同时检查传动系统、导向系统、电气检测系统和安全防护结构。
- 检查齿条和小齿轮齿面是否存在磨损、点蚀或损伤
- 检查齿条安装螺栓和拼接位置
- 检查小齿轮啮合深度和传动背隙
- 检查减速机是否漏油、异响或存在异常间隙
- 清洁并润滑齿条、导轨和滑块
- 检查导轨滑块密封件和工作滑台刚性
- 检查传感器安装位置和线缆状态
- 检查机械限位、缓冲块和减震器
- 清理防护罩内部的粉尘、碎屑和异物
- 监测伺服电机电流、温度和运行声音
维护周期不应只按照固定月份确定,还应结合实际运行距离、负载、速度、工作时间及环境污染程度进行调整。
常见问题
齿轮齿条模组最重要的部件有哪些?
最核心的部件包括齿条、小齿轮、行星减速机、伺服电机、直线导轨、导轨滑块和工作滑台。润滑单元、传感器、轴承、机械限位和防护部件同样会影响模组的可靠性和安全性。
齿条在模组中有什么作用?
齿条为小齿轮提供连续的直线啮合路径,并承受小齿轮传递的驱动力,使工作滑台能够沿直线方向移动。
小齿轮的作用是什么?
小齿轮通过与齿条啮合,将伺服电机和减速机输出的旋转扭矩转换为工作滑台所需的直线驱动力。
齿轮齿条模组为什么需要减速机?
减速机可以降低伺服电机转速、提高输出扭矩、改善系统有效分辨率,并使电机输出特性与模组所需的速度和推力相匹配。
齿条是否负责承受负载?
齿条主要负责传递驱动力,不负责精确支撑和导向负载。工作滑台及负载主要由直线导轨和导轨滑块支撑。
如何降低齿轮齿条模组的背隙?
可以通过提高齿条安装精度、调整小齿轮啮合深度、使用低背隙行星减速机、采用双小齿轮预压结构以及进行控制补偿等方式降低背隙。
为什么齿轮齿条模组需要定期润滑?
润滑能够降低齿条、小齿轮、导轨和滑块之间的摩擦与磨损,同时减少运行温升并防止金属表面锈蚀。
齿条和直线导轨不平行会产生什么问题?
齿条与导轨不平行会导致小齿轮啮合深度沿行程发生变化,可能产生运行阻力不均、振动、噪音、齿面偏磨以及减速机和电机负载增加等问题。
总结
齿轮齿条模组是一套由传动、导向、承载、驱动、检测、润滑和防护部件共同组成的完整直线运动系统。
齿条和小齿轮负责将旋转运动转换为直线运动,行星减速机负责调整速度和扭矩,伺服电机提供可控制的动力。直线导轨、导轨滑块和工作滑台负责支撑负载并保持稳定运动路径。
轴承、润滑单元、传感器、机械限位及防护部件则用于提高模组的运行可靠性、维护便利性和使用安全性。
充分理解这些齿轮齿条模组核心部件的功能及相互关系,有助于工程人员正确完成模组选型、故障排查和维护计划,并为长行程、高速度及重载工业自动化设备选择更加合适的齿条直线轴方案。
