에이볼 스크류 선형 모듈회전 모터 운동을 제어된 선형 이동으로 변환하는 정밀 선형 모션 시스템입니다. 위치 정확도, 하중 용량, 강성, 서비스 수명 및 작동 안정성은 볼 스크류 자체뿐만 아니라 베이스, 선형 가이드, 캐리지, 지지 베어링, 커플링, 모터 마운트, 보호 커버 및 센서 간의 기계적 관계에 따라 달라집니다.
볼 스크류 선형 모듈의 내부 구조를 이해하면 엔지니어는 모듈 품질을 평가하고 올바른 구성을 선택하며 위치 오류, 진동, 소음 또는 조기 마모의 원인을 식별하는 데 도움이 됩니다.

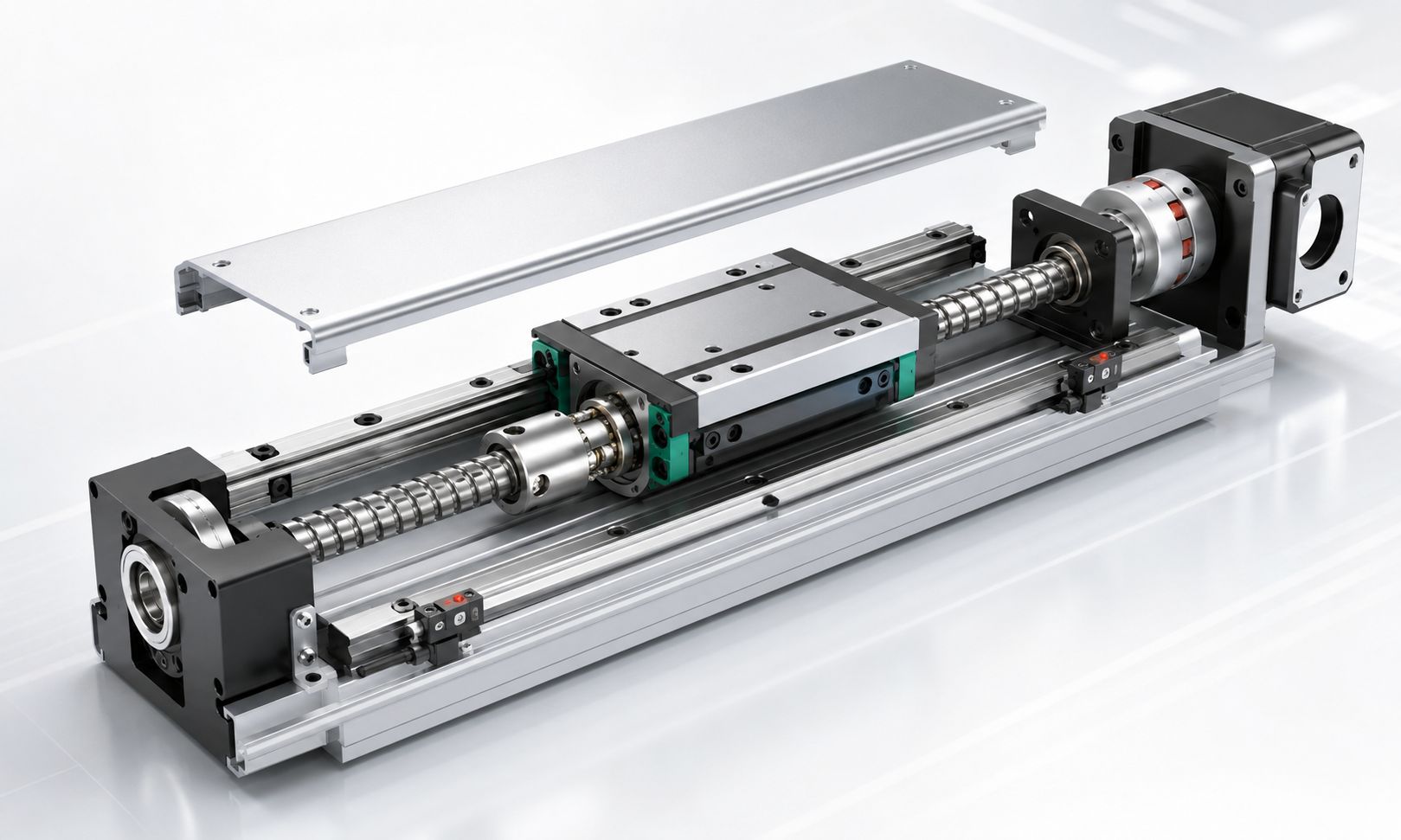

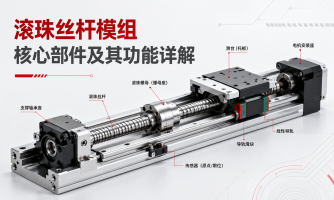

볼 스크류 선형 모듈의 구조 개요
일반적인 볼 스크류 선형 모듈은 다음과 같은 주요 구성 요소로 구성됩니다.
- 알루미늄 베이스 또는 구조 본체
- 정밀 볼스크류 샤프트
- 볼 너트 조립
- 선형 가이드 레일 및 가이드 블록
- 이동 캐리지 또는 작업대
- 고정단 베어링 지원
- 플로팅 엔드 베어링 지원
- 유연하거나 견고한 커플링
- 모터 장착 브래킷
- 보호 덮개 또는 밀봉 시스템
- 한계, 원점 및 위치 센서
작동 중에 모터는 커플링을 통해 볼스크류를 회전시킵니다. 볼 너트는 나사 샤프트를 따라 움직이며 축 방향 운동을 캐리지로 전달합니다. 선형 가이드는 캐리지를 지지하고 캐리지가 직선으로 움직이도록 제한하는 반면, 베어링 지지대는 나사 정렬을 유지하고 축 방향 또는 반경 방향 힘을 흡수합니다.
각 구성 요소는 서로 다른 기계적 기능을 수행합니다. 볼 스크류는 선형 운동을 생성하고 가이드 시스템은 외부 하중을 지원하며 베이스는 전체 어셈블리의 정렬을 유지합니다.
1. 알루미늄 베이스
알루미늄 베이스는 선형 모듈의 주요 하중 지지 본체입니다. 볼 스크류, 선형 가이드, 베어링 지지대, 보호 커버 및 모터 어셈블리를 위한 장착 표면을 제공합니다.
알루미늄 베이스의 주요 기능
- 볼스크류와 가이드레일의 평행관계 유지
- 이동 및 고정 구성요소 지원
- 외력을 기계 프레임에 전달합니다.
- 내부 변속기 부품을 보호합니다.
- 장착 구멍과 기준면 제공
- 모듈의 전반적인 굽힘 및 비틀림 강성을 향상시킵니다.
대부분의 표준 볼 스크류 모듈은 압출 알루미늄 합금 프로파일을 사용합니다. 왜냐하면 알루미늄은 구조적 강성, 낮은 무게, 내부식성 및 제조 비용 간의 유용한 균형을 제공하기 때문입니다.
프로파일의 내부 리브와 단면 형상은 모듈 강성에 큰 영향을 미칩니다. 벽 두께, 보강 리브 및 가이드 장착 표면이 적절하게 설계되지 않으면 더 큰 프로파일이 자동으로 더 나은 성능을 제공하지 않습니다.
가이드 장착 표면과 지지 장치 장착 표면은 일반적으로 압출 후 정밀 가공이 필요합니다. 가공 정확도가 충분하지 않으면 가이드 정렬 불량, 예압 불균일 및 이동 중 저항 증가가 발생할 수 있습니다.
2. 볼나사
볼 스크류는 모듈의 주요 전달 구성 요소입니다. 이는 스크류 전동면, 재순환 볼 및 볼 너트 사이의 구름 접촉을 통해 모터 회전을 선형 변위로 변환합니다.
기존 슬라이딩 리드 스크류와 비교하여 볼 스크류는 마찰이 적고, 전달 효율이 높으며, 위치 정확도가 향상되고 마모가 줄어듭니다.
중요한 볼 스크류 매개변수
- 나사 직경:축방향 하중 용량, 강성 및 임계 속도에 영향을 미칩니다.
- 선두:나사 1회전에 따른 선형 이동을 결정합니다.
- 정확도 등급:리드 오류와 위치 정확도에 영향을 미칩니다.
- 예압:축방향 클리어런스를 줄이고 강성을 향상시킵니다.
- 유효 스트로크:사용 가능한 캐리지 이동을 정의합니다.
- 임계 속도:주어진 나사 길이에 대한 최대 회전 속도를 제한합니다.
- 버클링 용량:긴 스트로크에서 축 압축에 대한 저항을 결정합니다.
작은 나사 리드는 주어진 모터 토크에 대해 더 높은 기계적 분해능과 더 큰 추력을 제공하지만 일반적으로 최대 선형 속도가 더 낮습니다. 리드가 클수록 이동 속도가 증가하지만 사용 가능한 추력 및 위치 지정 해상도가 감소할 수 있습니다.
긴 스트로크 응용 분야의 경우 나사 직경, 지지 구성 및 회전 속도를 신중하게 평가해야 합니다. 나사가 너무 빨리 회전하면 휘핑, 진동 및 과도한 소음이 발생할 수 있습니다.
3. 볼 너트
볼 너트는 볼 나사를 둘러싸고 있으며 순환하는 강철 볼을 포함하고 있습니다. 스크류가 회전함에 따라 볼은 궤도를 따라 굴러가고 내부 또는 외부 순환 시스템을 통해 지속적으로 되돌아옵니다.
볼 너트는 일반적으로 너트 하우징에 연결되거나 움직이는 캐리지에 직접 부착됩니다. 나사에서 작업대로 축 방향 힘을 전달하는 역할을 합니다.
일반적인 볼 너트 구성
- 단일 너트 구성
- 예압된 단일 너트
- 더블 너트 예압 구성
- 플랜지형 볼 너트
- 원통형 볼 너트
예압 볼 너트는 정밀 자동화 장비에 일반적으로 사용됩니다. 예압은 너트와 나사 사이의 축방향 틈새를 제거하거나 줄여 양방향 위치 지정 반복성과 축 강성을 향상시킵니다.
그러나 과도한 예압은 마찰, 모터 부하 및 발열을 증가시킵니다. 따라서 예압 수준은 최대한 높게 선택하기보다는 필요한 정확도, 듀티 사이클 및 서비스 수명과 일치해야 합니다.
4. 선형 가이드
선형 가이드 시스템은 캐리지를 지지하고 모션 방향을 제어합니다. 일반적으로 1개 또는 2개의 가이드 레일과 여러 개의 재순환 볼 가이드 블록으로 구성됩니다.
볼스크류는 주로 축방향 구동력을 전달해야 합니다. 외부 수직 하중, 측면 하중 및 모멘트 하중은 나사 샤프트가 아닌 리니어 가이드에 의해 전달되어야 합니다.
리니어 가이드의 기능
- 탑재량 및 캐리지 무게를 지원합니다.
- 직선운동을 유지합니다
- 방사형, 측면 및 모멘트 하중에 저항합니다.
- 슬라이딩 마찰 감소
- 모션 부드러움 향상
- 캐리지가 나사 축을 중심으로 회전하는 것을 방지합니다.
가이드 레일 크기, 블록 수량, 예압 수준 및 설치 간격에 따라 모듈의 하중 및 모멘트 용량이 결정됩니다. 가이드 블록 사이의 간격이 넓을수록 일반적으로 피치, 요 및 롤 모멘트에 대한 저항이 향상됩니다.
가이드 레일과 볼 스크류 사이의 평행성은 특히 중요합니다. 잘못된 정렬로 인해 가이드 로딩이 고르지 않게 되고 나사가 휘어지며 비정상적인 마모가 발생할 수 있습니다.
5. 운송수단 이동
작업대 또는 슬라이더라고도 불리는 캐리지는 공작물, 그리퍼, 디스펜싱 헤드, 검사 카메라 또는 기타 자동화 장비를 장착하는 데 사용되는 이동 플랫폼입니다.
캐리지는 볼 너트를 가이드 블록에 연결하여 나사로 생성된 축 운동이 가이드 레일을 따라 전체 페이로드를 이동할 수 있도록 합니다.
캐리지 설계 고려 사항
- 장착 구멍 패턴
- 테이블 길이와 너비
- 재료 두께
- 장착면의 평탄도
- 가이드 블록 간격
- 볼 너트 장착 강성
- 허용 탑재량 및 모멘트 하중
캐리지가 길수록 더 넓은 장착 공간과 향상된 모멘트 저항을 제공할 수 있지만 이동 질량도 증가합니다. 움직이는 질량이 높을수록 가속 및 감속 중에 더 많은 모터 토크가 필요합니다.
캐리지는 하중에 따른 변형을 방지할 수 있을 정도로 견고해야 합니다. 볼 스크류와 엔코더가 명령된 위치에 도달했음을 표시하는 경우에도 캐리지 편향이 공구 위치에 영향을 미칠 수 있습니다.
6. 고정단 및 유동단 지원
볼스크류는 일반적으로 양쪽 끝의 베어링 유닛에 의해 지지됩니다. 드라이브 끝은 일반적으로 고정 끝으로 설계되고 반대쪽은 부동 또는 지지 끝 역할을 합니다.
고정 엔드 지원
고정단에는 일반적으로 연속 또는 대면 배열로 설치된 한 쌍의 앵귤러 콘택트 베어링이 포함됩니다. 이 베어링 세트는 축 변위를 제어하고 나사에 대한 반경 방향 지지를 제공합니다.
고정 지지대는 몇 가지 중요한 기능을 수행합니다.
- 볼스크류를 축방향으로 위치시킵니다.
- 양방향의 축 추력을 흡수합니다.
- 회전 정확도 유지
- 축 강성을 향상시킵니다.
- 나사축을 모터 측에 연결합니다.
부동 엔드 지원
플로팅 엔드는 일반적으로 레이디얼 베어링을 사용합니다. 이는 열팽창으로 인해 발생하는 소량의 축방향 이동을 허용하면서 나사를 반경 방향으로 지지합니다.
열 성장을 고려하지 않고 양쪽 나사 끝이 완전히 구속되면 온도 변화로 인해 원치 않는 축 응력이 발생하고 베어링 하중이 증가할 수 있습니다.
일반적인 지원 구성
- 고정불필요
- 고정지지
- 고정-고정
고정 지지 배열은 표준에서 일반적입니다.선형 모듈. 고정-고정 구성은 더 높은 강성과 임계 속도를 제공할 수 있지만 더 정밀한 조립과 예압 제어가 필요합니다.
7. 커플링
커플링은 모터 샤프트를 볼 스크류 샤프트에 연결합니다. 이는 약간의 각도, 평행 또는 축 정렬 불량을 보상하면서 토크를 전달합니다.
일반적인 커플링 유형
- 나선형 빔 커플링
- 벨로우즈 커플링
- 올덤 커플링
- 디스크 커플링
- 조 커플링
정밀 볼 스크류 모듈은 백래시가 낮은 커플링을 사용하는 경우가 많습니다. 커플링 비틀림 강성은 특히 급가속, 감속 및 방향 반전 중에 서보 응답 및 포지셔닝 성능에 영향을 미칩니다.
너무 유연한 커플링은 비틀림 감김 및 응답 지연을 유발할 수 있습니다. 너무 단단한 커플링은 조립 오정렬을 모터 베어링과 볼 스크류 지지 베어링에 직접 전달할 수 있습니다.
조립 중에는 올바른 샤프트 삽입 깊이, 클램핑 토크 및 정렬이 필수적입니다. 느슨한 커플링 나사는 동작 손실, 비정상적인 소음 및 일관되지 않은 위치 지정을 유발할 수 있습니다.
8. 모터 마운트
모터 마운트는 서보 모터 또는 스테퍼 모터를 모듈 본체에 고정하고 모터 샤프트와 볼 나사 사이의 정렬을 유지합니다.
모터 장착 구조는 다음과 같이 배열될 수 있습니다.
- 직접 인라인 모터 연결
- 타이밍 벨트 변속기가 장착된 측면 장착형 모터
- 접이식 모터 구성
- 유성 기어박스가 있는 모터
직접 인라인 연결은 컴팩트한 전송 경로를 제공하고 추가 백래시를 최소화합니다. 측면 장착 구성은 전체 모듈 길이를 줄이고 설치 공간이 제한된 경우 유용할 수 있습니다.
모터 마운트는 충분한 강성을 가져야 합니다. 모터 토크로 인해 장착 플레이트가 구부러지면 샤프트 정렬이 변경되어 커플링 마모 또는 진동이 발생할 수 있습니다.
9. 보호 커버 및 밀봉 시스템
보호 커버는 먼지, 금속 조각, 기름 방울 및 이물질이 볼 스크류 및 가이드 시스템에 들어가는 것을 방지합니다.
일반적인 보호 구조
- 스테인레스 스틸 스트립 커버
- 알루미늄 커버 플레이트
- 벨로우즈 커버
- 텔레스코픽 커버
- 완전히 밀폐된 프로필
- 방진 씰링 스트립
보호 수준은 작업 환경에 따라 선택해야 합니다. 깨끗한 조립 또는 검사 장비에는 표준 커버로 충분할 수 있지만 기계 가공, 용접 또는 먼지가 많은 생산 라인에는 보다 완전히 밀폐된 설계가 필요할 수 있습니다.
커버는 과도한 마찰을 일으키지 않고 내부 구성 요소를 보호해야 합니다. 잘못 조정된 씰링 스트립은 주행 저항을 증가시키고 사용 가능한 추력을 감소시킬 수 있습니다.
10. 센서
센서는 선형 모듈에 대한 위치 참조 및 이동 보호 기능을 제공합니다. 일반적으로 모듈 본체를 따라 또는 전용 센서 홈 내부에 장착됩니다.
일반적인 센서 기능
- 원점 센서:기계 기준 위치를 설정합니다.
- 포지티브 리미트 센서:양의 스트로크 경계를 벗어나는 이동을 방지합니다.
- 네거티브 리미트 센서:음의 스트로크 경계를 벗어나는 이동을 방지합니다.
- 중간 위치 센서:지정된 프로세스 위치에 도달했는지 확인합니다.
광전 센서, 유도형 근접 센서, 자기 센서가 일반적으로 사용됩니다. 선택한 센서는 컨트롤러 입력, 공급 전압, 출력 유형 및 필요한 감지 반복성과 호환되어야 합니다.
기계적 엔드 스톱을 보조 안전 조치로 설치할 수도 있습니다. 그러나 생산 작업 중 정상적인 정지 방법으로 사용해서는 안 됩니다.

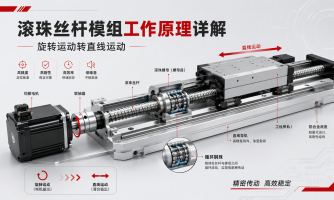

구성 요소들이 어떻게 함께 작동하는가
볼스크류 선형 모듈의 구조적 관계는 다음과 같이 요약할 수 있습니다.
- 모터는 모터 마운트에 설치됩니다.
- 모터 샤프트는 커플 링을 통해 볼 스크류에 연결됩니다.
- 볼스크류는 고정 지지대에 위치하며 부동 지지대에 의해 안정됩니다.
- 볼 너트는 움직이는 캐리지 내부 또는 아래에 장착됩니다.
- 캐리지는 선형 가이드 레일에서 작동하는 가이드 블록에 의해 지지됩니다.
- 알루미늄 베이스는 가이드 레일과 나사 지지대의 상대적인 위치를 유지합니다.
- 보호 커버는 전송 시스템을 오염 물질로부터 격리합니다.
- 센서는 컨트롤러에 원점 복귀, 제한 및 위치 신호를 제공합니다.
모터가 회전하면 토크가 커플링을 통해 볼스크류로 전달됩니다. 회전하는 나사는 너트를 선형 방향으로 구동합니다. 너트가 캐리지에 연결되어 있고 캐리지가 선형 가이드에 의해 구속되기 때문에 캐리지는 제어된 직선 경로를 따라 이동합니다.
나사와 너트는 축 운동을 생성하고 가이드 시스템은 외부 페이로드를 전달합니다. 이러한 전달 기능과 하중 지원 기능의 분리는 볼 스크류 모듈 설계에서 가장 중요한 원칙 중 하나입니다.
중요한 구조 설계 요소
볼스크류와 리니어가이드의 평행도
나사 축과 가이드 방향은 유효 스트로크 전체에서 평행을 유지해야 합니다. 평행성이 좋지 않으면 작동 저항이 증가하고 볼 너트 로딩이 고르지 않게 될 수 있습니다.
가이드 레일 간격
가이드 간격이 넓을수록 모멘트 하중 용량이 향상될 수 있습니다. 그러나 모듈 폭과 제조 비용도 증가합니다.
지지 베어링 예압
올바른 베어링 예압은 축 강성과 회전 정확도를 향상시킵니다. 과도한 예압은 열을 증가시키고 베어링 수명을 감소시키는 반면, 예압이 부족하면 축방향 움직임이 발생할 수 있습니다.
볼너트 예압
너트 예압은 양방향 포지셔닝을 향상시키고 백래시를 줄입니다. 마찰, 온도 상승 및 모터 토크 요구 사항과 균형을 이루어야 합니다.
구조적 강성
베이스, 캐리지, 지지 하우징 및 모터 마운트의 강성은 실제 포지셔닝 성능에 영향을 미칩니다. 고정밀 나사는 유연한 기계 구조를 보완할 수 없습니다.
윤활 접근
볼 너트와 가이드 블록의 정기적인 윤활이 가능한 구조여야 합니다. 일부 모듈은 유지 관리를 단순화하기 위해 외부 그리스 피팅이나 중앙 집중식 윤활 포트를 사용합니다.
열팽창
모터 열, 베어링 마찰 및 반복적인 동작으로 인해 나사 및 모듈 본체의 온도가 높아질 수 있습니다. 열팽창으로 인해 특히 긴 스트로크나 높은 듀티 사이클 시스템에서 위치 결정 드리프트가 발생할 수 있습니다.
유지보수 접근성
모듈을 기계에 설치한 후에도 센서, 그리스 포트, 커플링 클램프 및 장착 나사에 접근할 수 있어야 합니다.
구조가 모듈 성능에 미치는 영향
| 구조적 요소 | 주요 성과 영향 |
|---|---|
| 볼스크류 직경 및 리드 | 속도, 추력, 분해능, 강성 및 임계 속도 |
| 볼 너트 예압 | 백래시, 반복성, 마찰 및 서비스 수명 |
| 가이드 크기 및 블록 간격 | 하중 용량, 모멘트 저항 및 동작 안정성 |
| 기본 단면 | 굽힘 강성, 비틀림 강성 및 정렬 안정성 |
| 지지 베어링 배열 | 축 강성, 회전 안정성 및 나사 임계 속도 |
| 커플링 강성 | 서보 응답, 위치 지연 및 진동 |
| 보호구조 | 내오염성 및 유지보수 간격 |
| 센서 배치 | 원점 복귀 정확도, 이동 안전 및 프로세스 제어 |
일반적인 구조적 문제
볼 스크류 및 가이드 정렬 불량
이로 인해 높은 주행 저항, 모터 과부하, 진동 및 고르지 못한 마모가 발생할 수 있습니다.
느슨한 커플링 연결
느슨한 커플링은 방향 변경 시 동작 손실, 충격 소음 또는 불안정한 위치 지정을 유발할 수 있습니다.
잘못된 베어링 예압
예압이 너무 많으면 열이 발생하고, 예압이 부족하면 축 강성이 저하됩니다.
오염된 가이드 또는 나사 궤도
먼지와 칩은 롤링 표면을 손상시키고 작동 수명을 단축시킬 수 있습니다.
불충분한 캐리지 강성
유연한 캐리지는 오프셋 하중에 따라 변형될 수 있으며, 나사 이동이 정확하더라도 도구 위치 오류가 발생할 수 있습니다.
센서 설치 불량
브래킷이 느슨하거나 감지 간격이 일관되지 않으면 원점 복귀 또는 제한 신호가 불안정해질 수 있습니다.
볼 스크류 모듈 구조 선택 체크리스트
볼 스크류 선형 모듈을 선택하기 전에 다음 구조적 요구 사항을 평가하십시오.
- 필요한 유효 스트로크
- 수평, 수직 및 측면 장착 방향
- 페이로드 질량 및 무게 중심 위치
- 축방향, 반경방향 및 모멘트 하중
- 필요한 위치 정확도 및 반복성
- 최대 속도 및 가속도
- 사용 가능한 설치 공간
- 모터 장착 방향
- 환경 먼지, 기름 및 습기 조건
- 윤활 및 유지보수 접근
- 센서 수량 및 출력 유형
- 예상 듀티 사이클 및 서비스 수명
올바르게 설계된 모듈은 나사, 가이드, 지지대 및 베이스를 하나의 완전한 기계 시스템으로 결합합니다. 공칭 부하 등급만을 기준으로 개별 구성 요소를 선택하면 신뢰할 수 있는 시스템 수준 성능을 제공하지 못할 수 있습니다.
자주 묻는 질문
볼스크류 리니어 모듈의 주요 구조는 무엇입니까?
주요 구조에는 알루미늄 베이스, 볼 스크류, 볼 너트, 선형 가이드 레일, 가이드 블록, 이동 캐리지, 고정 및 부동 베어링 지지대, 커플링, 모터 마운트, 보호 커버 및 위치 센서가 포함됩니다.
볼 스크류가 탑재량을 지원합니까?
볼스크류는 주로 축방향 구동력을 전달합니다. 선형 가이드 시스템은 탑재하중, 반경방향 힘 및 모멘트 하중을 지지해야 합니다.
볼 스크류 모듈에 고정 및 플로팅 지지대가 필요한 이유는 무엇입니까?
고정 지지대는 나사의 축 위치를 제어하는 반면 부동 지지대는 방사형 지지대를 제공하고 제한된 열팽창을 허용합니다.
볼 너트를 캐리지에 연결하는 것은 무엇입니까?
볼 너트는 일반적으로 이동 캐리지 내부의 너트 하우징, 플랜지 또는 통합 장착 구조를 통해 연결됩니다.
일부 모듈에 두 개의 가이드 레일이 사용되는 이유는 무엇입니까?
2개의 가이드 레일은 더 높은 하중 용량, 향상된 비틀림 강성 및 피치, 요 및 롤 모멘트에 대한 더 나은 저항을 제공할 수 있습니다.
모듈 구조는 정확도에 어떤 영향을 미치나요?
정확도는 나사 리드 오류, 너트 예압, 베어링 예압, 가이드 직진도, 조립 평행도, 베이스 강성, 캐리지 변형, 커플링 강성 및 열팽창의 영향을 받습니다.
모터를 모듈 측면에 설치할 수 있나요?
예. 접혀 있거나 측면에 장착된 모터는 타이밍 벨트와 풀리를 통해 나사를 구동할 수 있습니다. 이 배열은 전체 모듈 길이를 줄이지만 추가 전송 구성 요소를 도입합니다.
먼지가 많은 환경에 적합한 보호 구조는 무엇입니까?
완전히 밀폐된 본체, 스테인리스 스틸 스트립 커버, 벨로우즈 또는 추가 밀봉 시스템이 일반적으로 개방형 모듈보다 더 적합합니다. 정확한 구성은 오염물질의 유형 및 양과 일치해야 합니다.
결론
볼 스크류 선형 모듈은 알루미늄 프로파일 내부에 설치된 볼 스크류가 아닌 통합 기계 시스템입니다. 알루미늄 베이스는 구조적 정렬을 유지하고, 볼 스크류와 너트는 선형 운동을 생성하고, 가이드는 페이로드를 지지하고, 베어링은 스크류를 위치시키며, 커플링과 모터 마운트는 구동 토크를 전달합니다.
보호 커버와 센서는 신뢰성, 여행 안전성 및 환경 저항성을 더욱 향상시킵니다. 정확한 모듈 선택을 위해 엔지니어는 강성, 예압, 지지 구성, 윤활, 열 동작 및 장착 방향을 포함한 전체 어셈블리를 평가해야 합니다.
잘 설계된 볼 스크류 선형 모듈 구조는 자동화된 조립, 검사, 디스펜싱, 기계 로딩, 반도체 장비 및 기타 정밀 모션 응용 분야에서 정확한 위치 지정, 안정적인 하중 지원, 원활한 작동 및 긴 서비스 수명을 제공합니다.
