滚珠丝杆模组结构组成详解

滚珠丝杆模组是一种将电机旋转运动转换为高精度直线运动的自动化执行机构。它的定位精度、重复定位精度、负载能力、运行刚性、使用寿命和运动稳定性，不仅取决于滚珠丝杆的精度，还与铝合金底座、滚珠螺母、直线导轨、工作滑台、支撑轴承、联轴器、电机安装座、防护罩和传感器等部件的结构设计密切相关。

了解滚珠丝杆模组的内部结构，有助于工程师判断模组质量、选择合适的规格，并分析定位误差、振动、噪声、温升和异常磨损等问题。

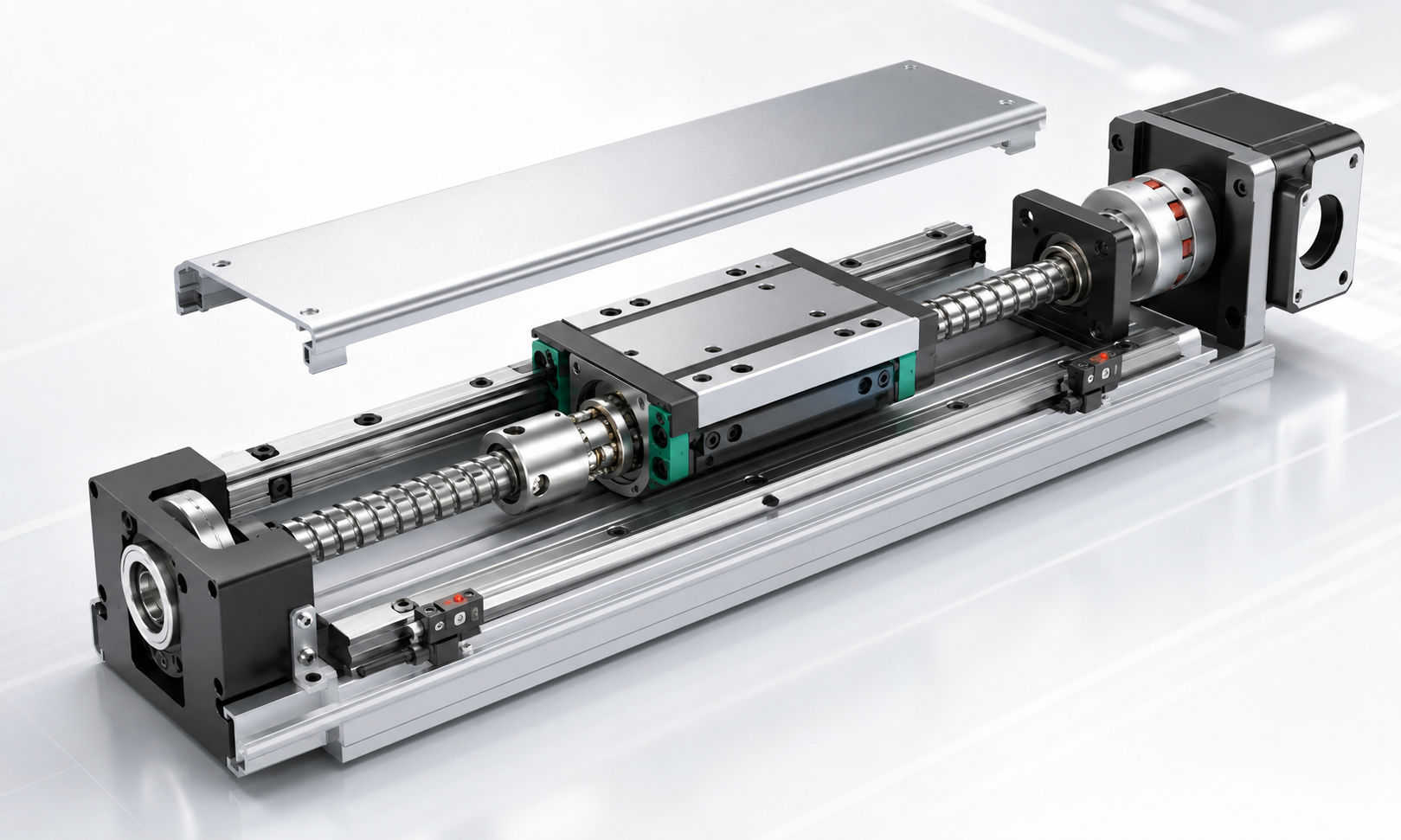

滚珠丝杆模组结构，包括铝合金底座、滚珠丝杆、直线导轨、工作滑台、支撑座、联轴器和电机安装座 — 滚珠丝杆模组内部结构，包括铝合金底座、滚珠丝杆、滚珠螺母、直线导轨、工作滑台、支撑轴承、联轴器、电机安装座及传感器。

滚珠丝杆模组整体结构

一套完整的滚珠丝杆模组通常由以下部分组成：

铝合金底座或模组本体
精密滚珠丝杆
滚珠螺母组件
直线导轨与导轨滑块
移动工作滑台
固定端轴承支撑座
支撑端或浮动端轴承座
联轴器
电机安装座
防护罩或密封结构
原点、限位及位置传感器

模组运行时，伺服电机或步进电机通过联轴器带动滚珠丝杆旋转。滚珠螺母沿丝杆轴向移动，并带动与其连接的工作滑台运动。直线导轨负责支撑滑台和外部负载，同时限制滑台只能沿预定方向做直线运动。

滚珠丝杆主要负责传递轴向驱动力，直线导轨主要负责承受垂直负载、侧向负载和力矩负载，铝合金底座则负责保持丝杆、导轨和支撑轴承之间的相对安装精度。

1. 铝合金底座

铝合金底座是滚珠丝杆模组的主要承载结构，也是安装丝杆、导轨、轴承座、防护罩和电机组件的基础。

铝合金底座的主要作用

保持滚珠丝杆与直线导轨之间的平行度
支撑模组内部的固定部件和运动部件
将外部负载传递到设备机架
提供导轨、轴承座和传感器安装基准
保护丝杆、导轨等内部传动部件
提高模组整体抗弯刚性和抗扭刚性

标准滚珠丝杆模组通常采用挤压成型铝合金型材。铝合金具有重量轻、耐腐蚀、加工方便和结构强度适中的特点，适合自动化设备使用。

底座内部加强筋、截面高度、壁厚和导轨安装面宽度都会影响模组刚性。型材尺寸较大，并不一定代表模组刚性更高，还需要综合判断加强筋布局、截面结构和加工精度。

铝型材挤压成型后，导轨安装面和轴承座安装面通常需要进行精密加工。若安装面平面度或平行度不足，可能导致导轨受力不均、丝杆偏心、运行阻力增大和使用寿命下降。

2. 滚珠丝杆

滚珠丝杆是模组的核心传动部件。它通过丝杆滚道、滚珠和滚珠螺母之间的滚动接触，将电机旋转运动转换为直线运动。

与普通梯形丝杆相比，滚珠丝杆具有摩擦阻力小、传动效率高、定位精度高、磨损小和响应速度快等特点。

滚珠丝杆的主要结构参数

丝杆直径：影响轴向负载能力、结构刚性、临界转速和抗压稳定性。
丝杆导程：表示丝杆每旋转一圈，滚珠螺母移动的直线距离。
精度等级：影响导程误差、累计误差和定位精度。
预压等级：影响轴向间隙、刚性、摩擦和温升。
有效行程：决定工作滑台可使用的移动距离。
临界转速：限制长行程丝杆允许达到的最高旋转速度。
压杆稳定性：决定丝杆承受轴向压力时抵抗失稳弯曲的能力。

较小导程可以获得更高的机械分辨率和更大的理论推力，但最高运行速度通常较低。较大导程可以提高直线速度，但会降低相同电机扭矩下的轴向推力和机械分辨率。

对于长行程应用，需要重点校核丝杆直径、支撑方式、最高转速和临界转速。如果丝杆长度较长且转速过高，可能出现甩动、共振、噪声和定位不稳定。

3. 滚珠螺母

滚珠螺母安装在滚珠丝杆外部，内部包含滚珠滚道和循环回流结构。当丝杆旋转时，滚珠在丝杆与螺母滚道之间滚动，并通过内部循环器或外循环管持续回流。

滚珠螺母通常通过螺母座、法兰或一体化安装结构与工作滑台连接，将丝杆产生的轴向驱动力传递给滑台。

常见滚珠螺母结构

单螺母结构
预压单螺母结构
双螺母预压结构
法兰型滚珠螺母
圆柱型滚珠螺母

高精度自动化设备通常采用带预压的滚珠螺母。通过预压可以减小或消除丝杆与螺母之间的轴向间隙，提高换向定位精度、重复定位精度和轴向刚性。

但预压并不是越大越好。预压过大会增加摩擦阻力、驱动扭矩和运行温升，并可能缩短丝杆和滚珠的使用寿命。应根据精度、速度、负载和工作频率选择合理的预压等级。

4. 直线导轨

直线导轨系统用于支撑工作滑台并控制运动方向，通常由一条或两条导轨以及多个循环滚珠滑块组成。

在合理的滚珠丝杆模组结构中，滚珠丝杆主要承担轴向传动力，外部负载、垂直载荷、侧向载荷和力矩载荷应主要由直线导轨系统承受。

直线导轨的主要作用

承受工作滑台和工件重量
保持滑台沿直线方向运动
承受径向、侧向和力矩载荷
降低运动摩擦阻力
提高运动平稳性和重复性
防止滑台围绕丝杆轴线发生转动

导轨规格、滑块数量、滑块预压和滑块间距共同决定模组的负载能力和力矩承受能力。增加滑块之间的距离，通常有利于提高模组抵抗俯仰、偏摆和滚转力矩的能力。

导轨与滚珠丝杆之间的平行度非常重要。若导轨安装方向与丝杆轴线不平行，会产生附加侧向力，导致运行阻力增加、螺母受力不均和导轨异常磨损。

5. 工作滑台

工作滑台也称为移动平台、滑座或工作台，是安装工件、夹具、机械手、点胶头、检测相机、激光头等执行部件的移动结构。

工作滑台将滚珠螺母与导轨滑块连接为一个整体，使滚珠丝杆产生的轴向运动能够带动外部负载沿导轨移动。

工作滑台的主要设计参数

安装孔位和螺纹规格
工作台长度与宽度
材料厚度和加强结构
安装面的平面度
导轨滑块之间的间距
螺母座连接刚性
允许负载和力矩载荷

较长的工作滑台可以提供更大的设备安装空间，并提高部分方向的力矩承受能力，但也会增加运动部件质量。移动质量增加后，电机在加速和减速过程中需要输出更大的扭矩。

工作滑台本身必须具有足够的刚性。即使滚珠丝杆运动距离准确，如果滑台在偏心负载下发生变形，安装在滑台上的工具或工件仍然可能产生实际位置误差。

6. 固定端与支撑端轴承

滚珠丝杆通常通过两端轴承座进行支撑。靠近电机的一端一般为固定端，另一端为支撑端或浮动端。

固定端支撑结构

固定端通常采用成对安装的角接触轴承，可使用背对背或面对面的组合方式。固定端轴承不仅为丝杆提供径向支撑，还负责限制丝杆的轴向移动。

固定端的主要作用包括：

确定滚珠丝杆的轴向位置
承受正反两个方向的轴向推力
保持丝杆旋转精度
提高传动系统轴向刚性
连接丝杆轴端与电机传动端

支撑端或浮动端结构

支撑端通常采用深沟球轴承或其他径向轴承，为丝杆提供径向支撑，同时允许丝杆因温度变化产生少量轴向伸缩。

如果丝杆两端都被完全锁紧，而结构没有考虑热膨胀，运行温升可能在丝杆内部产生附加轴向应力，增加轴承负载和摩擦阻力。

常见丝杆支撑方式

固定—自由
固定—支撑
固定—固定

标准滚珠丝杆模组通常采用固定—支撑结构。固定—固定结构能够获得更高的轴向刚性和临界转速，但对安装精度、轴承预压和热膨胀控制要求更高。

7. 联轴器

联轴器用于连接电机轴和滚珠丝杆轴端，在传递电机扭矩的同时，补偿少量角向偏差、平行偏差或轴向偏差。

常见联轴器类型

螺旋切缝联轴器
波纹管联轴器
十字滑块联轴器
膜片联轴器
梅花弹性联轴器

精密滚珠丝杆模组通常采用低背隙联轴器。联轴器的扭转刚性会影响伺服响应、换向定位和动态跟随性能。

联轴器过软，可能产生扭转变形和响应延迟；联轴器过硬，则可能将安装偏差直接传递给电机轴承和丝杆支撑轴承。

装配时需要正确控制轴端插入深度、夹紧螺钉扭矩和同轴度。联轴器松动会造成空回、撞击声、定位漂移和换向误差。

8. 电机安装座

电机安装座用于将伺服电机或步进电机固定在模组本体上，并保持电机轴与滚珠丝杆之间的传动对中关系。

常见电机安装方式包括：

电机直连结构
电机侧装同步带传动结构
电机折返安装结构
电机与行星减速机组合结构

电机直连结构传动路径较短，附加背隙较小，适合追求响应速度和定位精度的设备。侧装或折返结构可以缩短模组整体长度，适合安装空间受限的设备。

电机安装座需要具有足够的结构刚性。如果安装板在电机输出扭矩作用下发生变形，可能改变电机轴与丝杆轴之间的对中状态，引起联轴器磨损、振动和噪声。

9. 防护罩与密封结构

防护罩用于防止粉尘、金属切屑、油污和其他异物进入滚珠丝杆与直线导轨内部。

常见防护结构

不锈钢带防护罩
铝合金盖板
风琴式防护罩
伸缩式防护罩
全封闭铝型材结构
防尘密封条结构

防护结构应根据使用环境选择。装配、检测和电子设备通常可以使用标准防护盖板；机械加工、焊接、粉尘或碎屑较多的环境，则更适合采用全封闭或加强密封结构。

防护结构不能只考虑密封效果，还需要控制运行摩擦。密封条压紧过度会增加滑台运行阻力，降低模组有效推力，并增加电机负载。

10. 传感器

传感器用于建立位置基准、限制滑台行程和确认工作位置。传感器通常安装在模组侧面、底座槽内或专用传感器安装槽中。

常见传感器功能

原点传感器：用于建立设备坐标系统的参考位置。
正限位传感器：防止滑台超过正方向允许行程。
负限位传感器：防止滑台超过负方向允许行程。
中间位置传感器：用于确认滑台是否到达指定工艺位置。

滚珠丝杆模组常用光电传感器、接近开关和磁性传感器。选型时需要确认供电电压、输出形式、控制器输入类型、检测距离和重复检测精度。

部分模组还会在行程末端设置机械限位块，作为传感器和控制系统之外的第二重保护。但机械限位块不应作为正常生产过程中的停止方式。

滚珠丝杆模组各部件的装配关系

滚珠丝杆模组内部各部件的装配关系可以概括为：

伺服电机或步进电机安装在电机安装座上。
电机轴通过联轴器与滚珠丝杆轴端连接。
滚珠丝杆通过固定端轴承和支撑端轴承安装在底座内部。
滚珠螺母通过螺母座或法兰结构与工作滑台连接。
工作滑台安装在直线导轨滑块上。
直线导轨和丝杆支撑座固定在铝合金底座的加工基准面上。
防护罩覆盖丝杆、导轨和内部运动区域。
原点、限位和位置传感器向运动控制器提供检测信号。

电机旋转后，扭矩通过联轴器传递给滚珠丝杆。丝杆旋转推动滚珠螺母沿轴向移动。由于滚珠螺母与工作滑台连接，而工作滑台又受到直线导轨约束，因此工作滑台会沿导轨方向完成直线运动。

滚珠丝杆和螺母负责产生轴向位移，直线导轨负责承受外部负载。这种传动功能与承载功能相互分离的结构，是滚珠丝杆模组机械设计的重要原则。

滚珠丝杆模组机械结构设计要点

丝杆与导轨平行度

滚珠丝杆轴线必须与直线导轨运动方向保持平行。平行度不足会增加运行阻力，并使滚珠螺母、导轨滑块和支撑轴承承受附加载荷。

导轨与滑块间距

增加导轨宽度或滑块间距，可以提高模组抵抗俯仰、偏摆和滚转力矩的能力，但也会增加模组宽度、重量和制造成本。

支撑轴承预压

合理的轴承预压可以提高丝杆轴向刚性和旋转精度。预压过大容易产生温升和异常磨损，预压不足则可能产生轴向窜动。

滚珠螺母预压

滚珠螺母预压可以降低轴向间隙，提高换向定位性能，但会增加摩擦、驱动扭矩和运行温度。

底座与滑台刚性

底座、工作滑台、轴承座和电机安装座的刚性都会影响模组实际定位性能。即使采用高精度滚珠丝杆，如果基础结构发生变形，仍然无法获得稳定的末端定位精度。

润滑结构

模组结构应为滚珠螺母和导轨滑块预留润滑空间。部分模组会使用外置注油嘴、润滑油管或集中润滑接口，方便设备维护。

热膨胀控制

电机发热、轴承摩擦和连续往复运行都会造成丝杆与底座温度升高。长行程、高速和高工作频率应用中，需要考虑热膨胀产生的定位漂移。

维护便利性

模组安装到设备后，传感器、注油口、联轴器夹紧螺钉和安装螺栓仍应保持可检查、可调整和可维护。

结构设计对模组性能的影响

结构部件	主要影响性能
丝杆直径与导程	运行速度、推力、分辨率、刚性和临界转速
滚珠螺母预压	背隙、重复定位精度、摩擦和寿命
导轨规格与滑块间距	负载能力、力矩承受能力和运行稳定性
铝合金底座截面	抗弯刚性、抗扭刚性和安装精度稳定性
丝杆支撑方式	轴向刚性、旋转稳定性和临界转速
联轴器扭转刚性	伺服响应、定位延迟和换向稳定性
防护结构	防尘能力、污染防护和维护周期
传感器配置	回原点精度、行程保护和工艺位置控制
