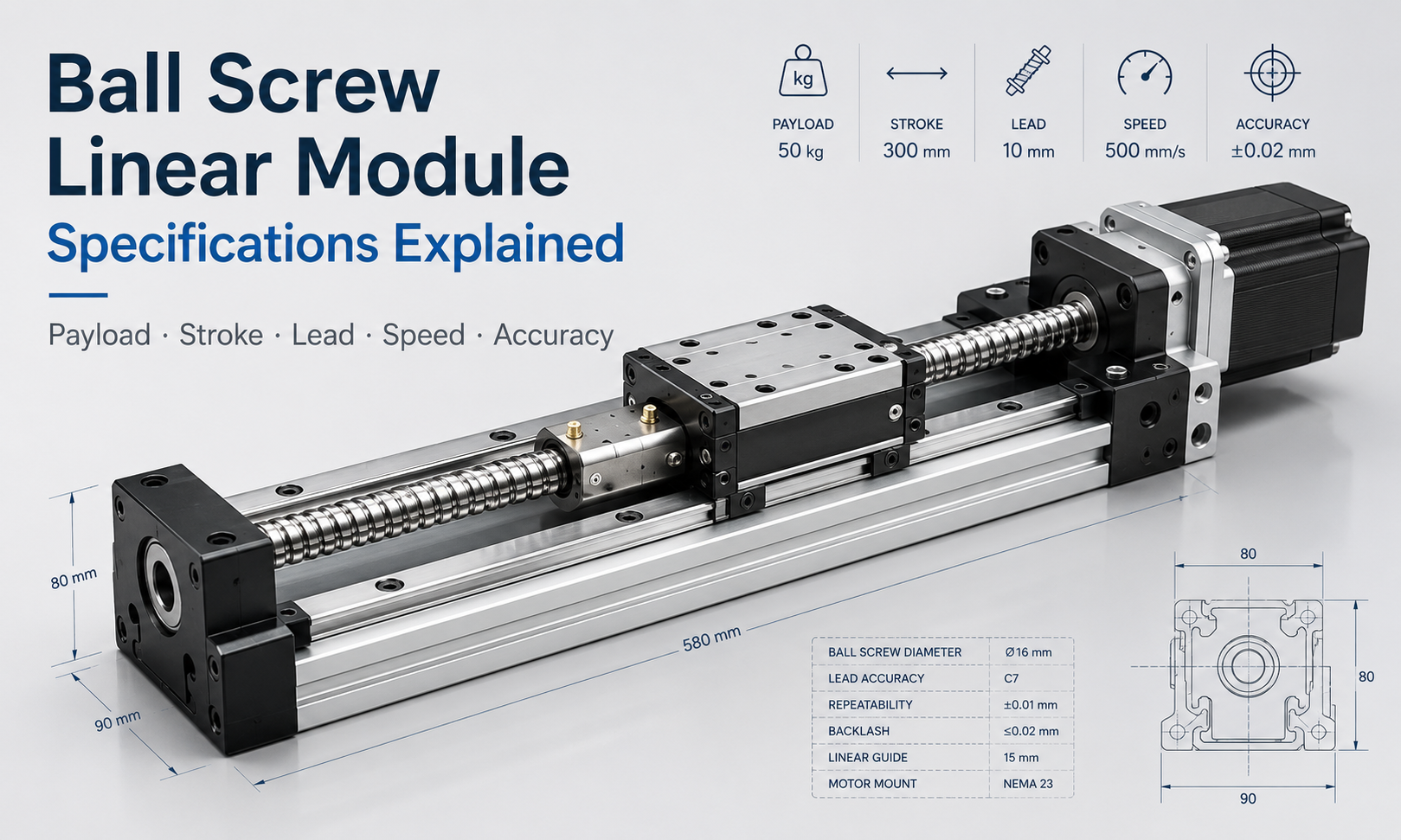

볼 스크류 선형 모듈 사양 설명

볼 스크류 선형 모듈정확한 위치 지정, 높은 축 강성, 효율적인 동력 전달 및 안정적인 서보 제어를 결합하기 때문에 정밀 자동화 장비에 널리 사용됩니다. 그러나 적합한 모듈을 선택하려면 페이로드나 스트로크만 확인하는 것 이상이 필요합니다.

탑재량, 스트로크, 나사 직경, 리드, 최대 속도, 가속도, 위치 정확도, 반복성, 축 하중, 허용 모멘트 및 모터 출력은 밀접한 관련이 있습니다. 하나의 매개변수가 변경되면 여러 다른 성과 지표에 영향을 미칠 수 있습니다.

이 가이드에서는 볼 스크류 선형 모듈의 주요 사양, 이러한 매개변수가 실제 기계 성능에 어떤 영향을 미치는지, 엔지니어가 모듈 선택 시 고려해야 할 사항에 대해 설명합니다.

볼 스크류 선형 모듈 사양은 무엇입니까?

볼 스크류 선형 모듈 사양은 모듈의 기계적 크기, 모션 성능, 부하 용량 및 제어 요구 사항을 설명합니다. 이러한 값은 엔지니어가 특정 모델이 필요한 모션 작업을 안전하고 정확하게 완료할 수 있는지 여부를 결정하는 데 도움이 됩니다.

사양	일반 단위	주요 의미
유효 탑재량	kg 또는 N	캐리지가 지지하는 최대 공작물 및 고정 장치 중량
뇌졸중	mm	캐리지의 선형 이동 가능
나사 직경	mm	볼나사 축의 호칭 직경
선두	mm/회전	나사 1회전으로 생성되는 선형 이동
최대 속도	밀리미터/초	허용되는 최고 선형 작동 속도
가속	m/s² 또는 G	캐리지의 속도가 변하는 비율
포지셔닝 정확도	mm	지령된 위치와 실제 위치의 차이
반복성	mm	같은 위치로 반복적으로 돌아갈 수 있는 능력
축방향 하중	N	볼 스크류 축을 따라 작용하는 힘
허용 모멘트	N·m	최대 허용 전복 또는 비틀림 모멘트
모터 파워	W 또는 kW	부하를 이동하고 가속하는 데 필요한 모터 용량

1. 페이로드 용량

페이로드는 볼 스크류 선형 모듈을 선택할 때 가장 먼저 고려되는 사양 중 하나입니다. 이는 일반적으로 공작물, 고정 장치, 툴링, 센서, 케이블 및 추가 기계 구성 요소를 포함하여 캐리지에 설치된 총 이동 질량을 나타냅니다.

나열된 페이로드를 모든 조건에서 권장되는 작동 부하로 해석해서는 안 됩니다. 실제 용량은 다음에 따라 달라집니다.

• 수평 또는 수직 설치
• 하중 중심 위치
• 가속 및 감속
• 스트로크 길이
• 작동 속도
• 외부 공정력
• 요구되는 서비스 수명
• 가이드 시스템의 허용 모멘트

수평 축에서 저속으로 중앙 집중화된 하중을 운반하는 모듈은 빠른 가속으로 수직으로 작동하는 동일한 모듈보다 더 많은 질량을 지탱할 수 있습니다. 따라서 탑재하중은 항상 축력 및 모멘트 하중과 함께 점검되어야 합니다.

정적 페이로드 및 동적 페이로드

정적 페이로드는 모듈이 정지되어 있는 동안 지원할 수 있는 부하를 나타냅니다. 동적 탑재체는 지정된 속도 및 가속도 조건에서 반복적으로 이동할 수 있는 하중을 나타냅니다.

자동화된 장비의 경우 가속이 추가 관성력을 생성하기 때문에 일반적으로 동적 부하 용량이 더 중요합니다.

관성력 = 이동질량 × 가속도

볼 스크류, 베어링, 가이드 블록 및 모터는 작동 중에 생성되는 페이로드와 동적 힘을 모두 견뎌야 합니다.

2. 뇌졸중

스트로크는 캐리지가 이동할 수 있는 유효 거리입니다. 전체 모듈 길이와 혼동해서는 안 됩니다. 볼 스크류 선형 모듈의 전체 길이에는 캐리지, 엔드 지지대, 모터 마운트, 안전 여유 공간 및 구조 구성 요소도 포함됩니다.

필요한 스트로크를 결정할 때 엔지니어는 다음을 고려해야 합니다.

• 실제 공작물 이동
• 공구 접근 및 복귀 거리
• 센서 활성화 영역
• 감속거리
• 안전마진 종료
• 향후 프로세스 조정

정확한 작동 거리와 동일한 스트로크를 선택하면 감속이나 기계적 공차를 위한 공간이 부족해질 수 있습니다. 따라서 합리적인 안전 허용치를 추가해야 합니다.

스트로크가 다른 사양에 미치는 영향

스트로크가 길수록 임계 속도 제한으로 인해 허용되는 나사 회전 속도가 줄어들 수 있습니다. 또한 나사 좌굴 위험으로 인해 허용되는 축 압축 하중이 줄어들 수도 있습니다.

긴 스트로크 응용 분야의 경우 엔지니어는 다음을 확인해야 합니다.

• 볼스크류 임계속도
• 나사 지지 구성
• 나사 직경
• 최대 작동 속도
• 수직 압축 하중
• 잠재적인 나사 진동

매우 긴 이동 거리와 매우 빠른 속도가 동시에 필요한 경우 타이밍 벨트 또는 기어 랙 선형 모듈이 기존 볼 스크류 설계보다 더 적합할 수 있습니다.

3. 볼나사 직경

나사 직경은 볼 나사의 공칭 축 직경입니다. 이는 축 강성, 하중 용량, 임계 속도 및 좌굴 저항에 직접적인 영향을 미칩니다.

더 큰 나사 직경은 일반적으로 다음을 제공합니다.

• 더 높은 축방향 하중 용량
• 더 큰 축 강성
• 압축 좌굴에 대한 저항력 향상
• 주어진 길이에 대해 더 높은 허용 회전 속도
• 고강도 작업에 대한 적합성 향상

그러나 나사가 클수록 회전 관성, 모듈 크기, 무게 및 비용도 증가합니다. 동일한 가속을 달성하려면 더 큰 모터가 필요할 수 있습니다.

따라서 사용 가능한 가장 큰 직경을 선택하기보다는 하중, 스트로크, 속도, 가속도 및 필요한 강성을 기준으로 올바른 나사 직경을 선택해야 합니다.

4. 볼나사 리드

볼 스크류 리드는 스크류가 완전히 1회전하는 동안 너트가 이동한 선형 거리입니다. 예를 들어, 10mm 리드는 각 나사 회전마다 캐리지를 10mm 이동합니다.

납은 속도, 추력, 제어 분해능 및 모터 토크 요구 사항에 큰 영향을 미칩니다.

소형 리드 볼 나사

더 작은 리드는 일반적으로 다음을 제공합니다.

• 더 높은 기계적 감소
• 동일한 모터 토크에 대해 더 큰 선형 추력
• 더 미세한 이론적 포지셔닝 분해능
• 저속 정밀 모션에 대한 적합성 향상

주요 제한 사항은 동일한 선형 속도를 달성하려면 나사가 더 빠르게 회전해야 한다는 것입니다.

대리드 볼나사

더 큰 리드는 일반적으로 다음을 제공합니다.

• 회전당 더 높은 선형 이동
• 동일한 스크류 속도에서 더 높은 선형 속도 달성 가능
• 필요한 스크류 회전 속도를 낮추십시오
• 빠른 전송 동작에 대한 더 나은 적합성

그러나 리드가 클수록 동일한 선형 추력을 생성하기 위해 더 많은 모터 토크가 필요하며 모터 및 엔코더 구성이 변경되지 않은 경우 이론적 분해능이 더 거칠어질 수 있습니다.

리드 및 선형 속도

이론적 선형 속도는 스크류 속도와 리드로부터 계산할 수 있습니다.

선형 속도 = 나사 회전 속도 × 나사 리드 ¼ 60

스크류 속도가 분당 회전수로 표시되고 리드가 회전당 밀리미터로 표시되면 결과는 초당 밀리미터로 표시됩니다.

계산된 속도는 여전히 모듈의 허용 최대 속도와 볼 스크류의 임계 속도 제한 미만으로 유지되어야 합니다.

5. 최대 속도

최대 속도는 지정된 조건에서 모듈이 작동하도록 허용되는 최고 선형 속도입니다. 이는 모터 속도 이상의 영향을 받습니다.

중요한 제한 요소는 다음과 같습니다.

• 볼스크류 리드
• 나사 회전 속도
• 나사 직경 및 비지지 길이
• 베어링 지지 배열
• 윤활상태
• 가이드 블록 기능
• 유효 탑재량
• 진동과 공명
• 높은 회전 속도에서의 모터 토크

모터는 나사의 안전 속도보다 빠르게 회전할 수 있습니다. 따라서 모터 속도 제한을 최대 모듈 속도 계산의 유일한 기준으로 사용해서는 안 됩니다.

연속 작동 속도는 특히 높은 듀티 사이클 장비에서 단기 최대 속도보다 낮아야 할 수도 있습니다.

6. 가속

가속도는 캐리지가 명령된 속도에 얼마나 빨리 도달하는지를 결정합니다. 가속도가 높을수록 사이클 시간이 줄어들 수 있지만 관성력, 모터 토크 요구, 구조적 진동 및 가이드 모멘트 부하도 증가합니다.

필요한 선형 구동력은 다음과 같이 추정할 수 있습니다.

총 추진력 = ​​가속력 + 마찰력 + 외부 프로세스 힘 + 중력

수직 또는 경사 설치의 경우 중력이 포함되어야 합니다.

높은 가속도 애플리케이션에는 다음 사항을 신중하게 평가해야 합니다.

• 총 이동 질량
• 모터 피크 토크
• 커플링 용량
• 볼스크류 동하중
• 가이드 블록 모멘트 용량
• 기계 프레임 강성
• 정지거리
• 위치 결정 후 정착 시간

모듈은 낮은 가속도에서 특정 부하를 전달할 수 있지만 동일한 부하를 빠르게 가속해야 하는 경우에는 부적합해질 수 있습니다.

7. 포지셔닝 정확도

위치 정확도는 실제 캐리지 위치가 작업 스트로크에 걸쳐 명령된 위치와 얼마나 밀접하게 일치하는지를 나타냅니다.

위치 지정 오류는 다음으로 인해 발생할 수 있습니다.

• 볼스크류 리드 오류
• 백래시
• 탄성변형
• 가이드 설치 오류
• 열팽창
• 커플링 변형
• 모터 및 엔코더 분해능
• 컨트롤러 튜닝
• 기계 베이스 변형

긴 스트로크 정밀 애플리케이션의 경우 누적된 리드 오류가 로컬 반복성보다 더 중요할 수 있습니다. 일부 시스템은 체계적인 위치 오류를 줄이기 위해 레이저 보정 또는 컨트롤러 보상을 사용합니다.

포지셔닝 정확도는 항상 하나의 테스트 지점에서만 평가하기보다는 필요한 작동 거리 전체에 걸쳐 평가해야 합니다.

8. 반복성

반복성은 동일한 작동 조건에서 동일한 명령 위치로 반복적으로 복귀하는 캐리지의 능력입니다.

모듈은 측정 가능한 절대 위치 오류가 있으면서도 탁월한 반복성을 가질 수 있습니다. 예를 들어, 캐리지가 동일한 위치에 지속적으로 멈출 수 있지만 해당 위치는 명령된 좌표에서 약간 오프셋될 수 있습니다.

반복성은 특히 다음과 같은 경우에 중요합니다.

• 픽 앤 플레이스 작업
• 자동 조립
• 디스펜싱
• 나사 체결
• 로드 및 언로드
• 비전 검사 포지셔닝
• 반복적인 용접 또는 가공 작업

반복성은 기계적 간격, 예압 상태, 온도 변화, 서보 튜닝, 센서 안정성 및 구조적 강성에 의해 영향을 받을 수 있습니다.

9. 축방향 하중

축방향 하중은 볼스크류의 이동방향에 따라 작용하는 힘입니다. 반드시 페이로드와 동일할 필요는 없습니다.

수평 축의 경우 페이로드 중량은 주로 리니어 가이드에 작용하는 반면, 볼 스크류는 주로 질량을 가속하고 마찰 또는 공정 저항을 극복하는 데 필요한 힘을 생성합니다.

수직 축의 경우 볼 스크류는 움직이는 질량의 중력도 지원해야 합니다. 축력은 다음과 같이 추정할 수 있습니다.

수직축력 = 이동질량 × 중력가속도 + 가속력 + 외력

선택한 볼 스크류는 다음 사항을 확인해야 합니다.

• 동정격하중
• 정정격하중
• 예상 서비스 수명
• 최대 압축 하중
• 좌굴 저항
• 지지력 지원

수직 응용 분야에는 브레이크 모터, 평형추 또는 기계적 추락 방지 장치도 고려해야 합니다.

10. 허용 모멘트

허용 모멘트는 캐리지 중심에서 멀리 떨어진 곳에 작용하는 하중에 저항하는 모듈의 능력을 나타냅니다. 오프셋 페이로드는 총 질량이 나열된 페이로드 용량 내에 있어도 전도 모멘트를 발생시킵니다.

선형 모듈일반적으로 세 축 주위의 모멘트에 대해 평가됩니다.

• 투구 순간:앞으로 또는 뒤로 뒤집기
• 요잉 순간:수평면에서 왼쪽 또는 오른쪽 회전
• 롤링 순간:이동축을 중심으로 비틀림

모멘트는 대략 다음과 같이 계산할 수 있습니다.

모멘트 = 힘 × 하중 중심으로부터의 거리

탑재체 무게 중심과 캐리지 표면 사이의 거리를 줄이면 모멘트 하중을 크게 줄일 수 있습니다.

대형 고정 장치, 캔틸레버 구조 또는 넓은 작업물의 경우 엔지니어는 더 넓은 모듈, 이중 가이드 레일, 두 개의 동기화된 모듈 또는 외부 지원 가이드가 필요할 수 있습니다.

11. 모터 출력

모터 전력은 움직이는 질량을 가속하고, 마찰을 극복하고, 외부 프로세스 힘에 저항하고, 필요한 속도를 유지하기에 충분해야 합니다.

모터 선택은 정격 전력만을 기준으로 해서는 안 됩니다. 중요한 모터 매개변수는 다음과 같습니다.

• 정격 토크
• 최대 토크
• 정격 속도
• 최대 속도
• 로터 관성
• 인코더 해상도
• 브레이크 요구 사항
• 듀티 사이클
• 모터-부하 관성비

볼 스크류를 통해 선형 힘을 생성하는 데 필요한 대략적인 토크는 축 방향 힘, 스크류 리드 및 전달 효율로부터 추정할 수 있습니다.

모터 토크 ≒ 축력 × 나사 리드 ¼ 볼나사 전달계수

전체 계산에는 나사, 커플링 및 모터 로터의 가속 토크도 포함되어야 합니다.

모터 크기를 과도하게 늘리는 것이 항상 유익한 것은 아닙니다. 매우 큰 모터는 비용, 회전자 관성 및 기계적 응력을 증가시킵니다. 목표는 합리적인 안전 마진으로 적절한 정격 및 피크 토크를 제공하는 것입니다.

볼 스크류 모듈 사양이 서로 미치는 영향

볼스크류 리니어 모듈의 사양은 완전한 시스템으로 평가되어야 합니다.

디자인 변경	가능한 이점	가능한 절충안
나사 직경 증가	더 높은 강성과 축 용량	더 큰 관성, 크기 및 모터 수요
스크류 리드 증가	더 높은 선형 속도	더 높은 토크 요구와 더 낮은 기계적 감소
스트로크 증가	더 넓은 작업 범위	낮은 임계 속도 및 좌굴 저항
가속도 증가	더 짧은 사이클 시간	더 높은 관성력, 진동 및 피크 토크
페이로드 증가	더 무거운 툴링을 이동하는 능력	가속도 감소 및 가이드 부하 증가
예압 증가	더 높은 강성과 더 낮은 클리어런스	더 높은 마찰과 열 발생

사양 선택 프로세스의 예

다음 요구 사항을 충족하는 자동화된 조립 축을 고려하십시오.

• 수평 설치
• 600mm의 유효 이동거리
• 총 이동 질량 25kg
• 최대 속도 500mm/s
• 가속도 3m/s²
• 높은 반복성 요구 사항
• 캐리지에 오프셋 툴링 설치

엔지니어는 단순히 정격 하중이 25kg을 넘는 모듈을 선택해서는 안 됩니다. 선택 과정에는 다음이 포함되어야 합니다.

1. 600mm 작업 이동 거리에 안전 여유 공간을 추가하십시오.
2. 25kg의 이동 질량으로부터 가속력을 계산합니다.
3. 마찰과 프로세스 힘을 추가합니다.
4. 속도와 모터 속도를 기준으로 적합한 나사 리드를 선택하십시오.
5. 선택한 스트로크에서 나사 임계 속도를 확인하십시오.
6. 오프셋 툴링에 의해 생성된 모멘트를 계산합니다.
7. 가이드 블록 하중과 모멘트 용량을 확인합니다.
8. 필요한 모터 정격과 피크 토크를 확인하십시오.
9. 위치 정확도와 반복성을 확인하십시오.
10. 듀티 사이클, 윤활 및 예상 서비스 수명을 평가합니다.

이 시스템 수준 방법은 하나의 사양을 충족하지만 실제 작동 조건에서는 실패하는 모듈을 선택할 위험을 줄여줍니다.

볼 스크류 선형 모듈 사양 체크리스트

모델을 확인하기 전에 제조업체에 다음 정보를 제공하십시오.

• 수평, 수직 또는 경사 설치
• 필요한 유효 스트로크
• 총 이동 질량
• 페이로드 무게 중심 위치
• 필요한 최대 속도
• 필요한 가속 및 감속
• 요구되는 위치 정확도
• 필요한 반복성
• 외부 축 또는 프로세스 힘
• 운행주기 및 일일 운행시간
• 모터 유형 및 제어 시스템
• 환경 조건
• 예상 서비스 수명

완전한 애플리케이션 데이터를 제공하면 모듈 제조업체는 볼 스크류, 가이드 레일, 베어링, 모터 및 구조 구성을 함께 확인할 수 있습니다.

자주 묻는 질문

탑재하중은 축방향 하중과 동일합니까?

아니요. 페이로드는 일반적으로 캐리지에 설치된 이동 질량을 의미하는 반면, 축 하중은 볼 스크류 축을 따라 작용하는 힘을 의미합니다. 서로 관련되어 있지만 별도로 계산해야 합니다.

더 큰 볼 스크류 리드가 항상 더 높은 속도를 제공합니까?

리드가 클수록 회전당 선형 이동이 증가하지만 실제 속도는 여전히 모터 토크, 나사 임계 속도, 베어링 성능, 페이로드 및 모듈 구조에 의해 제한됩니다.

위치 정확도와 반복 정밀도의 차이점은 무엇입니까?

위치 정확도는 명령된 위치와 실제 위치 간의 차이를 측정합니다. 반복성은 반복되는 이동 중에 모듈이 동일한 위치로 얼마나 일관되게 복귀하는지를 측정합니다.

최대 페이로드가 최대 속도와 가속도에서 작동할 수 있습니까?

반드시 그런 것은 아닙니다. 최대 탑재량, 최대 속도 및 최대 가속도는 다양한 조건에서 지정될 수 있습니다. 이들의 결합된 작동 한계는 제조업체에 확인되어야 합니다.

스트로크가 길수록 최대 속도가 감소하는 이유는 무엇입니까?

볼 스크류가 길수록 임계 회전 속도가 낮고 진동이나 굽힘에 더 취약합니다. 나사 직경을 늘리거나 지지 구성을 변경하면 허용 속도가 향상될 수 있습니다.

결론

볼스크류 선형 모듈 사양은 상호 연결된 시스템으로 간주되어야 합니다. 페이로드, 스트로크, 나사 직경, 리드, 속도, 가속도, 정확도, 반복성, 축 하중, 허용 모멘트 및 모터 출력은 모두 모션 축의 최종 성능에 영향을 미칩니다.

신뢰할 수 있는 선택은 실제 설치 방향, 이동 질량, 하중 중심, 작동 주기, 속도 프로필, 정밀도 요구 사항 및 환경 조건을 기반으로 해야 합니다. 또한 엔지니어는 모든 최대 사양을 동시에 달성할 수 있다고 가정하지 말아야 합니다.

기계 및 모션 제어 요구 사항을 모두 평가함으로써 사용자는 해당 응용 분야에 적합한 정확도, 강성, 속도, 부하 용량 및 서비스 수명을 제공하는 볼 스크류 선형 모듈을 선택할 수 있습니다.
