기어랙선형 모듈장거리 이동, 고속, 고하중 및 안정적인 연속 작동이 필요한 산업 자동화 시스템에 널리 사용됩니다. 연장된 스트로크에 대해 중요한 속도 및 길이 제한에 직면할 수 있는 볼 스크류 시스템과 달리 랙 앤 피니언 액추에이터는 고정 선형 랙과 결합된 회전 피니언을 통해 동작을 전달합니다.
이 전송 방법은 기어 랙 선형 모듈을 특히 적합하게 만듭니다.갠트리 로봇, 머신 텐딩, 자재 취급, 용접 자동화, 레이저 가공, 대형 절단, 팔레타이징, 창고 자동화 및 기타 장거리 운송 애플리케이션.
기어 랙 선형 모듈이 산업 자동화에 사용되는 이유
많은 산업 기계에는 안정적인 속도와 구조적 강성을 유지하면서 수 미터에 걸쳐 무거운 장비를 이동할 수 있는 선형 축이 필요합니다. 이러한 응용 분야에서는 스트로크 길이, 페이로드, 가속도, 설치 환경 및 유지 관리 요구 사항이 초고 위치 정확도보다 더 중요한 경우가 많습니다.
랙 구동 자동화 시스템은 다음과 같은 몇 가지 실질적인 이점을 제공합니다.
- 연결된 랙 섹션을 통한 길고 확장 가능한 이동
- 무거운 캐리지, 공구 및 공작물을 위한 높은 부하 용량
- 볼 스크류 임계 속도 제한이 없는 높은 작동 속도
- 까다로운 산업 환경을 위한 강력한 구조적 견고성
- 단일 축 및 다축 시스템에 유연하게 통합
- 수평, 수직 및 갠트리 구성에서 안정적인 작동
이러한 특성을 통해 견고한 선형 모듈은 기존의 짧은 행정 액추에이터가 적합하지 않은 대형 기계에서 효과적으로 작동할 수 있습니다.
1. 갠트리 로봇

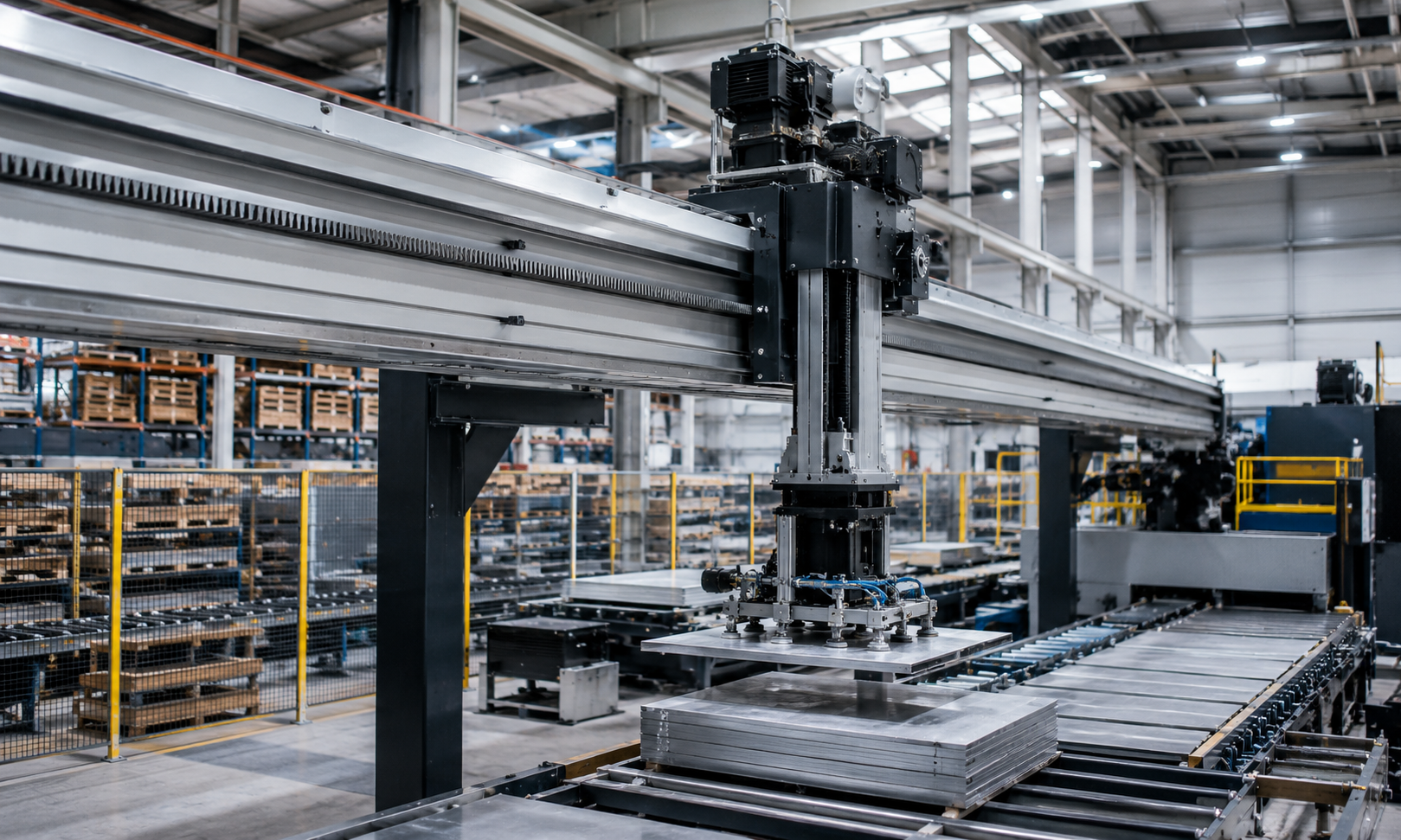

갠트리 로봇은 가장 일반적인 기어 랙 선형 모듈 응용 분야 중 하나입니다. 일반적인 갠트리 로봇은 두 개의 지지 기둥, 하나 이상의 수평 빔, X, Y, Z 방향으로 배열된 여러 선형 축으로 구성됩니다.
주 수평축은 전체 생산 라인이나 기계 베드를 가로질러 이동해야 할 수도 있습니다. 에이랙 앤 피니언 모듈갠트리 로봇의 경우 대들보, 리프팅 메커니즘, 그리퍼 또는 처리 도구를 이동하는 데 필요한 긴 스트로크, 고속 및 무거운 부하 용량을 제공할 수 있습니다.
대형 이중 구동 갠트리 시스템에서는 기어 랙 모듈을 구조물의 양쪽에 설치할 수 있습니다. 두 개의 서보 모터가 전자적으로 동기화되어 기울어짐을 방지하고 가로보의 안정적인 움직임을 유지합니다.
일반적인 갠트리 로봇 작업에는 다음이 포함됩니다.
- 대형 공작물 로드 및 언로드
- 생산 스테이션 간 부품 이동
- 강판, 알루미늄 프로파일 및 구조 부품 취급
- 금형, 팔레트, 용기 이송
- 자동화된 조립 또는 처리 작업 수행
2. 머신텐딩
자동화된 머신 텐딩 시스템은 선형 모션 장비를 사용하여 원자재를 CNC 기계에 로드하고 가공 후 완성된 부품을 제거합니다. 여러 대의 기계가 일렬로 설치되면 핸들링 축이 먼 거리를 이동해야 할 수도 있습니다.
기어 랙 선형 모듈은 여러 CNC 기계의 전면을 따라 로봇 팔, 그리퍼 또는 리프팅 장치를 운반할 수 있습니다. 확장 가능한 스트로크 덕분에 단일 핸들링 시스템이 여러 머시닝 센터, 선반 또는 검사 스테이션에 서비스를 제공할 수 있습니다.
모든 기계에 개별 로봇을 사용하는 것에 비해 긴 스트로크 선형 축은 장비 중복을 줄이고 생산 셀 전체의 자재 흐름을 단순화할 수 있습니다.
3. 자재 취급
자재 취급 장비는 워크스테이션 간에 빠르고 반복적으로 무거운 짐을 운반해야 하는 경우가 많습니다. 자재 취급을 위한 고하중 선형 축은 고정 장치, 기계식 그리퍼, 진공 리프팅 장치, 트레이, 컨테이너 또는 대형 구성품을 운반할 수 있습니다.
기어 랙 선형 모듈은 드라이브 시스템이 긴 이동 거리와 높은 구동력에 맞게 구성될 수 있기 때문에 이러한 작업에 적합합니다. 랙은 필요한 탑재량과 강성에 따라 알루미늄 프로파일, 강철 빔 또는 기계 프레임을 따라 장착할 수 있습니다.
일반적인 자재 취급 응용 분야는 다음과 같습니다.
- 조립 스테이션 간 구성품 이송
- 배터리, 모터, 자동차 부품 이동
- 금속 시트 및 프로파일 취급
- 상자, 상자 및 산업용 컨테이너 운송
- 사료 생산 및 포장 장비
4. 용접 자동화
자동 용접 시스템에는 용접 토치, 포지셔너, 추출 장비 또는 공작물 고정 장치를 운반하기 위한 안정적인 모션, 제어된 속도 및 충분한 강성이 필요합니다. 기어 랙 모듈을 사용하면 용접 헤드를 긴 이음새를 따라 이동하거나 용접 공정 중에 무거운 부품의 위치를 변경할 수 있습니다.
로봇식 용접 셀에서 선형 모듈은 로봇의 작업 범위를 확장하는 외부 축 역할을 할 수 있습니다. 이를 통해 하나의 로봇이 더 큰 로봇 팔 없이도 더 긴 작업물을 처리하거나 여러 용접 스테이션에 접근할 수 있습니다.
용접 환경에는 금속 먼지, 스파크 및 열이 포함될 수 있으므로 보호 커버, 윤활 시스템 및 적절한 밀봉 구조를 고려해야 합니다.
5. 레이저 가공
레이저 가공 기계는 긴 작업 영역에서 고속 이동이 필요한 경우가 많습니다. 레이저 절단용 긴 스트로크 액추에이터는 절단 헤드, 대들보 또는 재료 플랫폼을 대형 금속 시트 및 프로파일에서 이동할 수 있습니다.
기어 랙 선형 모듈은 수 미터의 이동에 걸쳐 높은 선형 속도를 유지할 수 있기 때문에 레이저 절단 시스템에 일반적으로 사용됩니다. 긴 볼 스크류와 비교하여 랙 및 피니언 변속기는 샤프트 휩 및 중요한 회전 속도의 영향을 덜 받습니다.
정밀하게 연마되거나 정확하게 가공된 랙, 적합한 기어박스 및 서보 제어 시스템은 레이저 절단, 레이저 용접 및 레이저 마킹 장비의 위치 결정 성능을 향상시키는 데 도움이 될 수 있습니다.
6. 대형 커팅
대형 절단기는 판금, 목재, 플라스틱 패널, 복합 보드, 석재 및 단열재와 같은 재료를 가공합니다. 이러한 기계는 작업 폭과 길이가 수 미터에 달할 수 있습니다.
랙 구동 선형 축은 전체 가공 영역에서 안정적인 이동을 유지하면서 기계 베드를 따라 절단 갠트리를 이동할 수 있습니다. 또한 모듈식 랙 설계를 통해 표준화된 기계 플랫폼을 사용하여 다양한 작업 길이의 기계를 보다 쉽게 제조할 수 있습니다.
일반적인 대형 절단 장비에는 다음이 포함됩니다.
- 플라즈마 절단기
- 화염 절단기
- 워터젯 절단 시스템
- CNC 라우터
- 목재 및 패널 절단기
- 복합재료 절단 시스템
7. 팔레타이징 시스템
팔레타이징 시스템은 상자, 가방, 컨테이너 또는 완제품을 컨베이어에서 팔레트로 이동합니다. 여러 팔레트 위치가 있는 시설에서는 긴 스트로크 선형 축을 사용하여 하나의 팔레타이징 로봇 또는 리프팅 메커니즘을 여러 적재 위치에 사용할 수 있습니다.
기어 랙 선형 모듈은 팔레타이징 장비 아래 또는 위에 수평 이동 축으로 설치할 수 있습니다. 움직이는 어셈블리에는 로봇, 프레임, 그리퍼, 케이블 및 취급되는 제품이 포함될 수 있으므로 높은 하중 용량이 중요합니다.
랙 앤 피니언 드라이브는 높은 가속도와 반복 사이클도 지원하므로 연속 포장 및 물류 작업에 적합합니다.
8. 창고 자동화
자동화된 창고는 보관, 검색, 분류 및 운송 시스템에서 장거리 선형 동작을 사용합니다. 기어 랙 모듈은 저장 통로를 따라 또는 컨베이어 라인 사이에서 셔틀, 리프팅 메커니즘, 이송 카트 및 로봇 처리 장치를 이동할 수 있습니다.
창고 자동화에서는 스트로크 길이가 수십 개의 저장 위치에 걸쳐 확장될 수 있습니다. 모듈식 랙 섹션을 사용하면 단일 회전 나사나 샤프트에 의존하지 않고도 장거리 이동 시스템을 구축할 수 있습니다.
응용 분야는 다음과 같습니다.
- 자동화된 저장 및 검색 시스템
- 스태커 크레인 이동축
- 셔틀 핸들링 시스템
- 분류 및 유통 장비
- 팔레트 이송 시스템
- 다중 스테이션 피킹 시스템
9. 중장비 및 대형 기계
중공업 기계에는 대형 도구, 검사 장치, 리프팅 어셈블리 또는 기계 구성 요소를 이동하기 위해 선형 축이 필요할 수 있습니다. 이러한 시스템에서는 구조적 강도와 허용 모멘트 하중이 중요합니다.
견고한 기어 랙 선형 모듈은 강철 빔, 강화 캐리지, 대형 선형 가이드웨이 및 고토크 서보 기어박스로 제작할 수 있습니다. 그러면 이 모듈은 철강 가공, 조선, 철도 제조, 건설 기계 생산 및 대형 부품 조립과 같은 까다로운 응용 분야를 지원할 수 있습니다.
최종 설계에는 유효하중뿐만 아니라 레이디얼 하중, 축력, 전도 모멘트, 가속력, 비상 정지 하중도 고려해야 합니다.
10. 장거리 환승 시스템
장거리 전송은 랙 앤 피니언 선형 모듈의 핵심 애플리케이션입니다. 여러 랙 섹션을 결합하고 지지 빔 또는 가이드 시스템을 확장하여 이동 길이를 늘릴 수 있습니다.
이 디자인은 구성요소가 먼 처리 스테이션 사이를 이동해야 하는 생산 라인에 적합합니다. 움직이는 캐리지는 제품, 고정 장치, 로봇, 센서, 검사 장치 또는 리프팅 메커니즘을 운반할 수 있습니다.
일반적인 장거리 전송 애플리케이션은 다음과 같습니다.
- 자동차 생산 라인
- 배터리 및 에너지 저장 조립 라인
- 대형 부품 제조
- 포장 및 유통 시스템
- 멀티 스테이션 검사 장비
- 공장물류 및 공작물 순환
애플리케이션 요구 사항 및 모듈 구성
| 애플리케이션 | 주요 요구사항 | 일반적인 구성 |
|---|---|---|
| 갠트리 로봇 | 긴 스트로크, 고하중, 동기 모션 | Y축과 Z축이 있는 이중 구동 X축 |
| 머신 텐딩 | 다중 스테이션 액세스, 반복성, 신뢰성 | 로봇이나 그리퍼를 운반하는 긴 수평 축 |
| 자재 취급 | 무거운 탑재량, 높은 가속도, 강한 강성 | 강화된 캐리지 및 서보 기어박스 |
| 용접 자동화 | 안정적인 속도, 환경 보호, 강성 | 외부 로봇 제어로 랙 축 보호 |
| 레이저 가공 | 고속, 장거리 이동, 백래시 제어 | 서보 모터와 기어박스가 포함된 정밀 랙 |
| 대형 절단 | 확장 가능한 기계 길이, 일관된 움직임 | 평행 가이드웨이의 랙 구동 갠트리 |
| 팔레타이징 | 반복 사이클, 고하중, 다중 위치 이동 | 수평 로봇 이동 축 |
| 창고 자동화 | 장거리 여행, 연속 작동 | 셔틀 또는 리프팅 캐리지가 포함된 확장 랙 |
애플리케이션에 맞는 기어 랙 선형 모듈을 선택하는 방법
올바른 모듈을 선택하려면 공칭 페이로드를 확인하는 것 이상이 필요합니다. 랙 크기, 피니언 직경, 기어박스 비율, 가이드웨이 크기 및 모터 출력을 결정하기 전에 전체 작동 조건을 평가해야 합니다.
여행 길이
유효 스트로크, 총 모듈 길이 및 양쪽 끝에서 필요한 간격을 결정합니다. 긴 시스템에는 설치 중 분할된 랙, 중간 지지대 및 세심한 정렬이 필요할 수 있습니다.
페이로드 및 모멘트 로드
공작물, 캐리지, 툴링, 모터, 케이블 캐리어 및 보조 장비를 포함한 총 이동 질량을 계산합니다. 오프셋 하중은 피치, 요 및 롤 모멘트를 생성하므로 무게 중심도 고려해야 합니다.
속도와 가속도
선택한 모터, 기어박스, 피니언 및 랙은 필요한 속도와 가속도에 충분한 토크를 제공해야 합니다. 가속도가 높으면 관성력이 증가하고 정적 페이로드가 보통인 경우에도 더 큰 구동 시스템이 필요할 수 있습니다.
포지셔닝 정확도
포지셔닝 정확도는 랙 정밀도, 기어 품질, 백래시, 기어박스 성능, 가이드웨이 설치 및 서보 튜닝에 따라 달라집니다. 더 엄격한 정확도가 필요한 애플리케이션에서는 정밀 접지 랙, 사전 로드된 피니언 또는 폐쇄 루프 위치 피드백을 사용할 수 있습니다.
설치 환경
먼지, 금속 조각, 습기, 용접 스파크 및 온도 변화는 서비스 수명에 영향을 미칠 수 있습니다. 열악한 작동 조건에서는 보호용 벨로우즈, 커버, 자동 윤활 및 부식 방지 구성품이 필요할 수 있습니다.
듀티 사이클
연속 생산 시스템은 작동 시간, 주기 빈도, 가속률 및 윤활 간격을 평가해야 합니다. 모터와 기어박스는 최대 토크와 지속적인 열 부하에 맞게 크기를 조정해야 합니다.
단일 드라이브 및 이중 드라이브 시스템
단일 구동 기어 랙 모듈은 하나의 모터와 피니언을 사용하여 랙을 따라 캐리지를 이동합니다. 표준 수평축 및 적당한 폭의 기계에 일반적으로 사용됩니다.
듀얼 드라이브 시스템은 일반적으로 넓은 갠트리의 반대쪽에 설치되는 두 개의 동기화된 드라이브 장치를 사용합니다. 이 구성은 힘 분산을 개선하고 대들보 비틀림 위험을 줄입니다. 양측 사이의 랙킹을 방지하려면 전자 동기화 및 정렬 제어가 필수적입니다.
유지 관리 고려 사항
정기적인 유지보수는 안정적인 작동을 유지하고 변속기 마모를 줄이는 데 도움이 됩니다. 일반적인 유지 관리 작업에는 다음이 포함됩니다.
- 랙 및 피니언 톱니 접촉 검사
- 기어박스 및 모터 장착 볼트 점검
- 랙, 피니언 및 선형 가이드웨이 윤활
- 백래시 및 이상소음 모니터링
- 먼지, 칩, 공정 오염물질 청소
- 케이블 캐리어, 센서 및 리미트 스위치 점검
- 긴 드라이브 또는 이중 드라이브 시스템의 정렬 확인
윤활 유형과 유지보수 간격은 작동 속도, 부하, 환경 및 제조업체 권장 사항에 따라 결정되어야 합니다.
결론
기어 랙 선형 모듈은 장거리 이동, 고부하 용량, 고속 및 확장 가능한 기계 설계가 필요한 산업용 기계에 효과적인 솔루션입니다. 모듈식 랙 섹션을 통해 스트로크를 확장할 수 있는 기능 덕분에 갠트리 로봇, 머신 텐딩, 자재 취급, 용접 자동화, 레이저 가공, 대형 절단, 팔레타이징, 창고 자동화 및 장거리 운송 시스템에 특히 적합합니다.
안정적인 시스템 성능을 위해서는 이동 길이, 탑재량, 모멘트 하중, 속도, 가속도, 정확도, 듀티 사이클 및 환경 조건에 따라 모듈을 선택해야 합니다. 적절하게 구성된 랙 앤 피니언 액추에이터는 광범위한 중부하 자동화 응용 분야에서 안정적이고 효율적인 선형 모션을 제공할 수 있습니다.
자주 묻는 질문
기어 랙 선형 모듈은 어떤 응용 분야에 가장 적합합니까?
이는 갠트리 로봇, 자재 취급 시스템, 레이저 절단기, 팔레타이징 장비 및 창고 자동화와 같은 긴 스트로크, 고속 및 고하중 응용 분야에 가장 적합합니다.
매우 긴 이동에 기어 랙 선형 모듈을 사용할 수 있습니까?
예. 여러 랙 섹션을 결합하여 확장된 이동 축을 만들 수 있습니다. 지지 구조와 선형 가이드웨이도 전체 스트로크에 맞게 설계되고 정렬되어야 합니다.
기어 랙 모듈이 정밀 애플리케이션에 적합합니까?
예. 하지만 달성 가능한 정확도는 랙 등급, 피니언 품질, 백래시 제어, 기어박스 정밀도, 가이드웨이 설치 및 피드백 시스템에 따라 달라집니다. 정밀한 랙과 사전 로드된 드라이브 배열은 포지셔닝 성능을 향상시킬 수 있습니다.
갠트리 로봇에 기어 랙 드라이브가 사용되는 이유는 무엇입니까?
장거리 이동, 고속, 고부하 용량 및 유연한 이중 드라이브 구성을 제공하므로 넓은 갠트리 빔과 대형 로봇 어셈블리를 이동하는 데 적합합니다.
기어 랙 선형 모듈이 수직으로 작동할 수 있습니까?
예. 수직 적용에는 전력 손실 시 부하가 떨어지는 것을 방지하기 위한 충분한 모터 토크, 적절한 기어박스 비율, 제동 또는 유지 메커니즘이 필요합니다.
