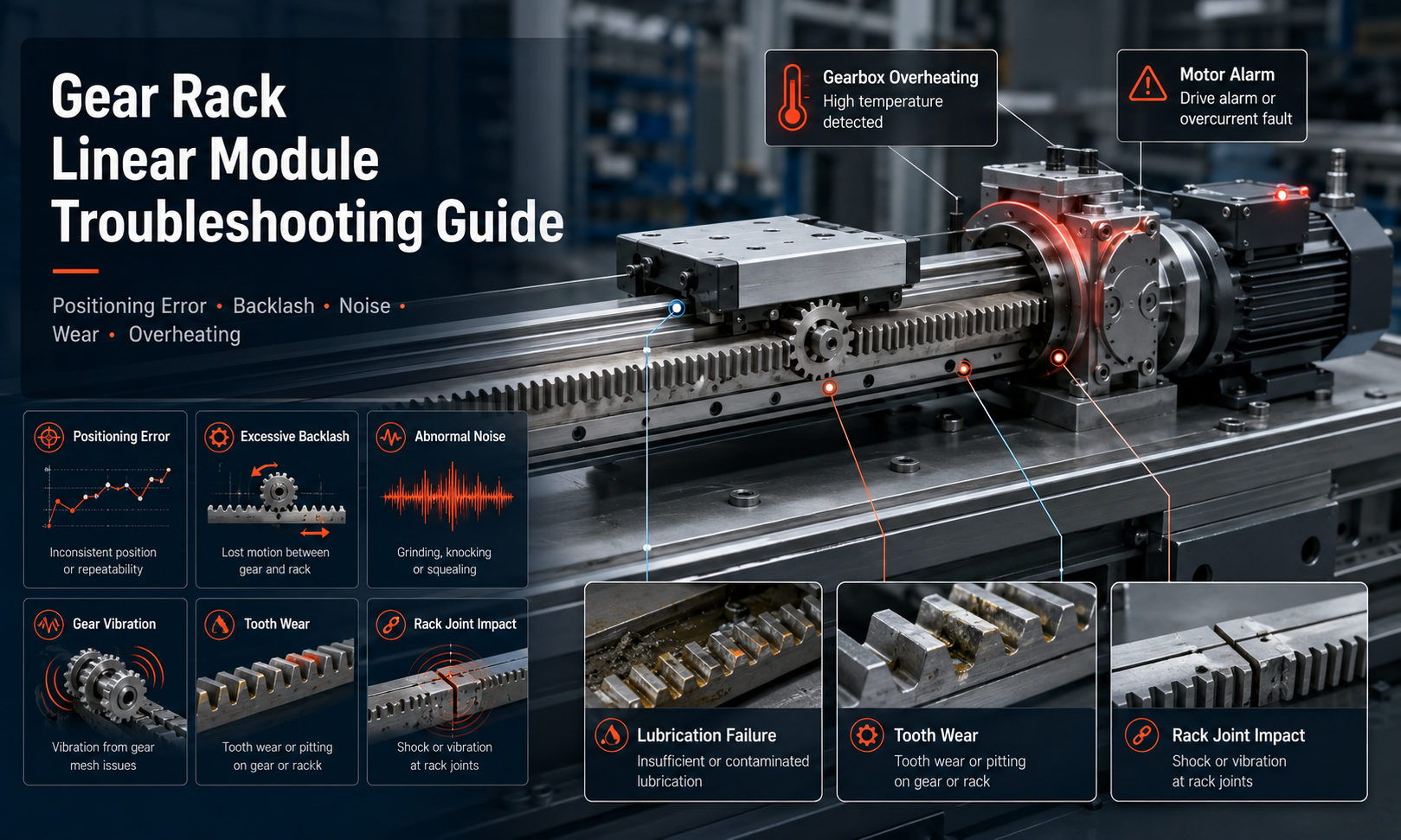

기어 랙 선형 모듈 문제 해결 가이드

기어랙선형 모듈긴 스트로크, 고속 및 고부하 자동화 시스템에 널리 사용됩니다. 변속기 구조는 내구성이 있지만 설치, 윤활 또는 작동 조건이 부적절할 경우 위치 오류, 과도한 백래시, 비정상적인 소음, 진동, 톱니 마모 및 기어박스 과열이 발생할 수 있습니다.

효과적인 문제 해결은 구성 요소를 즉시 교체하는 것보다 체계적인 프로세스를 따라야 합니다. 운전자는 먼저 문제가 발생하는 작동 조건을 식별하고 기계식 변속기를 검사하고 윤활 및 정렬을 확인한 다음 모터, 기어박스, 센서 및 제어 매개변수를 확인해야 합니다.

일반적인 기어 랙 선형 모듈 문제

문제 해결 전 안전 준비

기어 랙 선형 모듈을 검사하기 전에 장비를 정지하고 모든 전원을 분리하십시오. 필요한 잠금 및 태그아웃 절차를 적용하고, 저장된 공압 또는 기계적 에너지를 방출하고, 수직으로 장착되거나 매달린 하중을 지지합니다.

축이 이동하는 동안 랙, 피니언, 가이드 레일 또는 캐리지 근처에 손을 두지 마십시오. 수동 검사는 드라이브 시스템을 비활성화하고 우발적인 시동을 방지한 후에만 수행해야 합니다.

유지보수 기록, 경보 내역, 작동 매개변수 및 최근 생산 변경 사항을 준비합니다. 오류가 시작된 시점에 대한 정보는 모듈의 눈에 보이는 상태만큼 중요한 경우가 많습니다.

1. 위치 오류

위치 오류는 잘못된 정지 위치, 이동 거리 불일치 또는 명령된 위치와 실제 위치 간의 차이로 나타날 수 있습니다. 첫 번째 단계는 오류가 반복 가능한지 여부를 확인하는 것입니다.

축이 동일한 잘못된 위치에서 반복적으로 정지하는 경우 교정, 전송 비율, 엔코더 스케일링, 홈 오프셋 또는 제어 매개변수와 관련된 문제일 수 있습니다. 사이클 사이에 오류가 변경되면 기계적 느슨함, 백래시, 랙 오염, 불안정한 로딩 또는 센서 간섭이 발생할 가능성이 더 높습니다.

가능한 원인

• 잘못된 랙 앤 피니언 백래시
• 느슨한 모터, 기어박스, 랙 또는 캐리지 패스너
• 정렬되지 않은 상태로 설치된 랙 섹션
• 피니언 톱니, 랙 톱니 또는 기어박스 부품 마모
• 커플링이 느슨하거나 키 연결이 손상됨
• 잘못된 엔코더 분해능 또는 전자 기어 비율
• 홈 센서 움직임 또는 불안정한 센서 신호
• 과도한 하중, 가속 또는 구조적 변형

권장 점검

1. 동일한 위치로 축을 반복적으로 실행하고 반복성을 측정합니다.
2. 모든 장착 볼트와 기계적 연결을 검사하십시오.
3. 랙을 따라 여러 위치에서 백래시를 측정합니다.
4. 한쪽 이동 방향으로 오차가 증가하는지 확인합니다.
5. 랙 조인트와 톱니 접촉 패턴을 검사합니다.
6. 엔코더 스케일링, 전송률 및 홈 오프셋을 확인하십시오.
7. 부하가 걸린 상태와 무부하 상태의 위치 결정 성능을 비교합니다.

위치 오류의 점진적인 증가는 종종 마모, 풀림 또는 윤활 성능 저하를 나타냅니다. 갑작스러운 변화는 충격, 매개변수 수정, 느슨한 구성 요소 또는 센서 변위로 인해 발생할 가능성이 더 높습니다.

2. 과도한 반발

백래시는 이동 방향이 바뀔 때 발생하는 손실 동작입니다. 원활한 기어 맞물림을 위해서는 약간의 백래시가 필요할 수 있지만, 과도한 클리어런스는 위치 결정 정확도를 저하시키고 방향 변경 시 충격을 유발할 수 있습니다.

가능한 원인

• 피니언 맞물림 깊이가 충분하지 않습니다.
• 랙 앤 피니언 톱니가 마모되었습니다.
• 기어박스 출력 샤프트의 유격이 과도함
• 모터 커플링 또는 샤프트 연결이 느슨함
• 기어박스 장착 플레이트가 이동되었습니다.
• 지지 베어링이 마모되었거나 손상되었습니다.
• 예압 메커니즘의 조정이 손실되었습니다.

문제 해결 방법

모터 샤프트 또는 기어박스 입력을 잠그고 캐리지에 약간의 반전 힘을 가합니다. 피니언이 반대 방향으로 토크를 전달하기 전에 움직임을 측정합니다. 여러 랙 위치에서 측정을 반복합니다.

백래시가 스트로크에 따라 크게 달라지는 경우 랙 직진도, 랙 장착 높이 및 개별 랙 섹션을 검사하십시오. 스트로크 전체에서 백래시가 비슷한 경우 문제는 기어박스, 피니언, 커플링 또는 조정 메커니즘에 집중될 수 있습니다.

피니언을 랙에 너무 세게 밀어서 여유 공간을 모두 없애지 마십시오. 과도한 예압은 소음, 열, 톱니 마모 및 모터 부하를 증가시킬 수 있습니다.

3. 비정상적인 소음

일반 랙 앤 피니언 드라이브는 규칙적인 맞물림 소리를냅니다. 갈리는 소리, 두드리는 소리, 딸깍거리는 소리, 삐걱거리는 소리 또는 불규칙한 충격 소음은 일반적으로 기계적 문제나 윤활 문제를 나타냅니다.

소음 특성 및 예상 원인

모듈을 저속으로 작동시켜 소음이 발생하는 위치를 확인합니다. 소음이 특정 랙 위치, 이동 방향, 속도 범위 또는 부하 조건과 연관되어 있는지 확인하십시오. 항상 같은 위치에서 발생하는 소음은 일반적으로 국부적인 랙, 조인트 또는 치아 문제를 나타냅니다.

4. 기어 진동

기어 진동은 위치 안정성을 감소시키고 톱니 표면을 손상시키며 기어박스와 가이드 시스템의 서비스 수명을 단축시킬 수 있습니다. 기계적 설치 오류와 부적절한 모션 제어 설정으로 인해 발생할 수 있습니다.

기계적 원인

• 랙 장착 표면이 고르지 않음
• 랙이 가이드 레일과 평행하지 않습니다.
• 랙 조인트가 잘못 정렬되었습니다.
• 피니언 샤프트 또는 기어박스 베어링이 마모되었습니다.
• 기계 프레임의 강성이 부족함
• 캐리지 또는 화물 장착 플레이트가 느슨함
• 가이드 레일 예압이 일정하지 않음

제어 관련 원인

• 가속과 감속이 너무 공격적입니다.
• 서보 게인이 너무 높습니다.
• 기계적 공명이 올바르게 필터링되지 않았습니다.
• 부하 관성비가 부적합하다
• 모션 프로파일로 인해 갑작스러운 토크 변화가 발생함

서보 매개변수를 변경하기 전에 기계 시스템을 검사하십시오. 컨트롤러를 조정해도 느슨한 패스너, 손상된 베어링 또는 잘못된 랙 정렬을 영구적으로 수정할 수는 없습니다.

5. 치아 마모

기어 랙 톱니 마모는 일반적으로 점진적으로 발생합니다. 작업 치아 표면의 균일한 연마는 허용될 수 있지만 패임, 스코어링, 날카로운 모서리, 고르지 않은 마모 또는 부러진 치아는 즉각적인 조사가 필요합니다.

치아 마모의 일반적인 원인

• 불충분하거나 부적합한 윤활제
• 금속 입자, 먼지 또는 절삭유 오염
• 반복적인 과부하 또는 충격 하중
• 잘못된 랙 및 피니언 정렬
• 과도한 맞물림 예압
• 잘못된 재료 또는 경도 조합
• 제한된 랙 영역에서 반복적으로 작동하는 피니언

가장 접근하기 쉬운 부분만 검사하는 것이 아니라 랙의 여러 부분을 검사하십시오. 치아 한쪽의 고르지 않은 마모는 각도 정렬 불량을 나타낼 수 있습니다. 랙 조인트 근처에 집중된 심한 마모는 설치 높이 차이 또는 피치 정렬 오류를 나타낼 수 있습니다.

심하게 마모된 피니언을 교체하는 경우 해당 랙 톱니를 검사하십시오. 심하게 마모된 랙에 새 피니언을 설치하면 접촉 불량이 발생하고 교체 부품의 마모가 가속화될 수 있습니다.

6. 랙 조인트 충격

롱 스트로크 시스템은 종종 여러 랙 세그먼트를 사용합니다. 세그먼트가 올바르게 정렬되지 않으면 피니언이 조인트를 통과할 때마다 딸깍 소리, 충격 또는 진동이 발생할 수 있습니다.

가능한 원인

• 랙 세그먼트 끝은 서로 다른 높이에 설치됩니다.
• 치아 피치가 관절 전체에 걸쳐 연속적이지 않음
• 조인트 간격이 너무 크거나 너무 작습니다.
• 조인트 근처의 장착 나사가 느슨함
• 랙 장착 표면에 거친 부분이나 부스러기가 있음
• 충격 후 랙 섹션이 이동됨

검사방법

조인트를 가로질러 참조 피니언을 천천히 움직이고 톱니 맞물림이 부드럽게 유지되는지 관찰합니다. 다이얼 표시기로 연결부를 확인하고 두 랙 섹션의 높이, 직진도 및 피치 정렬이 일정한지 확인하십시오.

첫 번째 교정 조치로 치아 표면을 갈지 마십시오. 먼저 장착 표면, 조인트 위치 및 세그먼트 정렬을 확인하십시오. 통제되지 않은 연삭은 치형을 변경하고 랙을 약화시킬 수 있습니다.

7. 기어박스 과열

기어박스는 일반적으로 작동 중, 특히 고부하 또는 연속 사용 시 따뜻해집니다. 그러나 급격한 온도 상승, 과도한 표면 온도, 윤활유 누출 또는 타는 냄새는 결함을 나타낼 수 있습니다.

가능한 원인

• 작동 부하가 기어박스 정격을 초과합니다.
• 가속도나 듀티 사이클이 너무 높습니다.
• 랙 앤 피니언 예압이 과도함
• 기어박스 윤활유가 부족하거나 품질이 저하되었습니다.
• 입력 속도가 권장 범위를 벗어났습니다.
• 베어링이나 내부 기어가 손상되었습니다.
• 모터 브레이크가 완전히 해제되지 않음
• 기어박스 장착 정렬이 잘못되었습니다.

시동부터 안정적인 작동까지 기어박스 온도를 기록합니다. 온도를 모터 전류, 속도, 부하 및 사이클 시간과 비교하십시오. 피니언이 랙에서 분리되었을 때 온도가 상승하면 기어박스나 모터가 주요 원인일 수 있습니다. 온도가 크게 떨어지면 랙 정렬 및 맞물림 예압을 검사하십시오.

8. 엔진 경보

모터 알람이 항상 모터 결함을 의미하는 것은 아닙니다. 과부하, 과전류, 위치 편차 및 인코더 경보는 기계식 변속기 내의 저항으로 인해 발생할 수 있습니다.

경보를 유발할 수 있는 기계적 조건

• 랙 또는 가이드 레일 오염
• 피니언 맞물림이 너무 빡빡함
• 손상된 치아가 움직임을 방해함
• 기어박스 또는 베어링이 압수됨
• 부하가 설계 용량을 초과함
• 캐리지가 기계적 정지 장치와 충돌함
• 케이블 캐리어로 인해 움직임이 제한됨
• 수직 부하 브레이크 또는 평형추 실패

드라이브를 재설정하기 전에 정확한 알람 코드를 읽고 기록하십시오. 가속, 정속 주행, 감속, 반전, 정지 중에 알람이 발생하는지 확인하십시오. 이 작동 지점은 원인이 과부하, 튜닝, 배선, 피드백 또는 기계적 저항인지 식별하는 데 도움이 됩니다.

9. 윤활 실패

윤활 실패는 소음, 마찰 증가, 톱니 마모, 진동 및 과열을 유발할 수 있습니다. 윤활 부족과 과도한 윤활 모두 문제를 일으킬 수 있습니다.

윤활 부족의 징후

• 건조하거나 변색된 치아 표면
• 맞물림 소음 증가
• 랙 근처의 금속 입자
• 급격한 온도 상승
• 치아 표면의 스코어링 또는 움푹 들어간 곳

과도하거나 잘못된 윤활의 징후

• 랙에서 다량의 기름이 흘러나옴
• 두꺼운 그리스에 쌓인 먼지와 이물질
• 추운 환경에서 저항력 증가
• 씰 손상 또는 윤활유 누출
• 다양한 윤활유 유형 간의 비호환성

새로운 그리스를 도포하기 전에 오염된 윤활유를 청소하십시오. 랙 재질, 작동 속도, 온도, 부하 및 환경 조건에 적합한 윤활유를 사용하십시오. 치형 공간을 완전히 채우는 것보다는 장비 제조사의 윤활량과 윤활 간격을 따르십시오.

체계적인 문제 해결 워크플로

1. 증상을 기록하십시오:소음, 오류, 진동, 온도 또는 경보 상태를 식별합니다.
2. 발생 시기를 결정합니다.위치, 방향, 속도, 하중, 생산주기를 확인하세요.
3. 최근 변경사항을 검토하세요.영향, 유지보수, 매개변수 변경, 부하 변경 또는 윤활 작업을 찾으십시오.
4. 육안 검사를 수행합니다.패스너, 랙 조인트, 톱니 상태, 오염 및 윤활유 분포를 확인하십시오.
5. 낮은 속도로 실행:직원을 불필요한 위험에 노출시키지 않고 문제를 찾아냅니다.
6. 별도의 기계적 원인과 전기적 원인:드라이브가 비활성화되었을 때 저항이 존재하는지 확인하십시오.
7. 조정 전 측정:백래시, 정렬, 온도, 모터 전류 및 위치 결정 결과를 기록합니다.
8. 한 번에 하나의 요소를 수정하세요.여러 기계 및 제어 설정을 동시에 변경하지 마십시오.
9. 실제 부하에서 확인합니다.정상 작동 중에 반복성, 소음, 온도 및 경보 상태를 테스트합니다.
10. 수리 문서화:원인, 조치, 교체 부품 및 최종 측정 결과를 기록합니다.

예방 조치

• 랙 청결도와 윤활 상태를 정기적으로 검사하십시오.
• 충격이나 고하중 작업 후에는 랙 조인트와 장착 볼트를 확인하십시오.
• 예정된 유지 관리 간격으로 백래시를 측정합니다.
• 기어박스 온도와 모터 전류 추세를 모니터링합니다.
• 칩, 먼지, 액체 및 용접 스패터로부터 랙을 보호하십시오.
• 정격 부하, 속도, 가속도 및 듀티 사이클을 초과하지 마십시오.
• 랙, 가이드 레일, 기어박스 및 피니언 사이의 올바른 정렬을 유지하십시오.
• 점진적인 악화를 식별하기 위해 위치 정확도와 반복성을 기록합니다.

구성 요소를 언제 교체해야 합니까?

정렬이나 윤활로 톱니 손상을 수정할 수 없는 경우, 백래시가 허용값을 초과하는 경우, 베어링에서 지속적인 진동이 발생하는 경우, 기어박스의 내부 유격이 비정상적인 경우 또는 조정을 통해 위치 결정 성능을 복원할 수 없는 경우 교체를 고려해야 합니다.

랙, 피니언 및 기어박스 구성 요소는 완전한 전송 시스템으로 평가되어야 합니다. 짝을 이루는 부품도 손상된 경우 심각하게 마모된 구성 요소 하나만 교체해도 문제가 해결되지 않을 수 있습니다.

결론

기어 랙 선형 모듈 문제 해결에는 랙, 피니언, 기어박스, 가이드 시스템, 모터, 센서 및 제어 매개변수에 대한 구조화된 검사가 필요합니다. 위치 오류, 과도한 백래시, 비정상적인 소음, 진동 및 과열이 종종 연결되므로 눈에 보이는 증상이 원래 원인이 아닐 수도 있습니다.

작동 조건을 기록하고, 기계적 간격을 측정하고, 정렬 및 윤활을 확인하고, 기계적 결함과 전기적 결함을 분리함으로써 유지 관리 팀은 문제를 보다 정확하게 식별하고 불필요한 구성 요소 교체를 줄일 수 있습니다. 정기적인 검사와 예방 유지보수는 위치 결정 성능을 유지하고 전체 기어 랙 드라이브 시스템의 서비스 수명을 연장하는 데도 도움이 됩니다.
