齿轮齿条模组应用场景

齿轮齿条模组广泛应用于需要长行程、高速度、高负载能力和连续稳定运行的工业自动化设备。与滚珠丝杆传动相比，齿轮齿条传动不需要依靠长丝杆高速旋转，因此在数米甚至更长行程中，不容易受到丝杆临界转速、甩动和长度加工限制的影响。

齿轮齿条直线模组通过齿轮与固定齿条啮合，将伺服电机的旋转运动转换为直线运动，特别适合桁架机器人、机床上下料、物料搬运、焊接自动化、激光加工、大幅面切割、码垛、仓储自动化、重型设备及长距离输送系统。

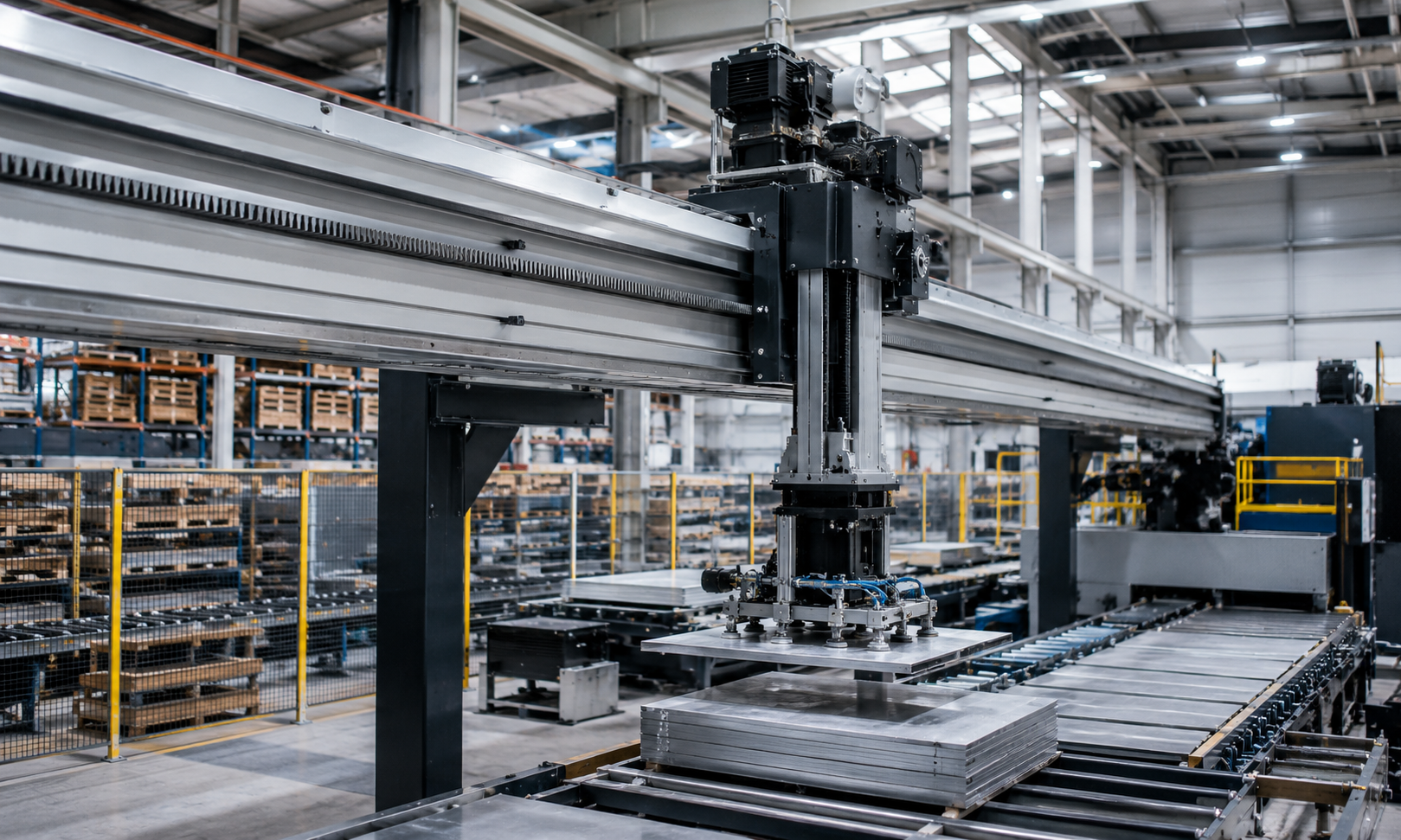

齿轮齿条模组在桁架机器人、物料搬运及长行程自动化设备中的应用 — 齿轮齿条模组可为大型工业自动化设备提供可扩展行程、高负载能力和稳定可靠的直线运动。

为什么工业自动化设备使用齿轮齿条模组

大型自动化设备通常需要将机械手、横梁、工件、夹具或加工工具移动数米距离。在这类应用中，行程长度、负载能力、运行速度、结构刚性和长期可靠性往往比超高定位精度更加重要。

齿条驱动自动化系统通常具有以下特点：

通过拼接齿条实现长行程和可扩展行程
适合承载重型滑台、机械手、夹具和工件
长行程高速运行时不受丝杆临界转速限制
结构刚性较高，适合工业现场连续运行
容易组成单轴、双驱及多轴运动系统
可应用于水平、垂直和龙门结构

因此，齿轮齿条模组是长行程直线轴应用及重载自动化设备中的常见传动方案。

1. 桁架机器人

桁架机器人是齿轮齿条模组最典型的应用场景之一。桁架机器人通常由立柱、横梁和多个直线运动轴组成，可形成X轴、Y轴、Z轴以及双驱龙门结构。

桁架机器人的主轴往往需要覆盖整条生产线或大型机床。齿条模组能够提供较长行程，并承载横梁、升降机构、机械手、夹具及工件。

在大跨度双驱龙门系统中，可以在横梁两侧分别安装一套齿轮齿条驱动机构，并通过伺服控制器进行电子同步，减少横梁偏斜和两侧运动不同步的问题。

桁架机器人齿条模组常用于：

大型工件自动上下料
生产工位之间的零件转移
钢板、铝型材及结构件搬运
模具、托盘和料箱转运
自动装配、检测及加工操作

2. 机床上下料

机床上下料系统用于将毛坯送入数控机床，并在加工完成后取出成品。当多台机床并排布置时，上下料机构需要沿生产线进行长距离移动。

齿轮齿条模组可以承载机械手、夹爪或升降轴，在多台加工中心、数控车床和检测设备之间往返运行。通过延长齿条和导轨，可以让一套上下料系统服务多个加工工位。

与每台机床单独配置机器人相比，长行程直线轴可以减少重复设备投入，并优化整个生产单元的物流路线。

3. 物料搬运

工业物料搬运系统经常需要在不同工位之间快速、重复地运输较重工件。物料搬运重载直线轴可能需要承载夹具、真空吸盘、升降机构、托盘、料箱或大型零部件。

齿轮齿条模组能够同时兼顾长行程与较大驱动力。根据负载和刚性要求，齿条可以安装在铝型材、钢梁或重型设备机架上。

常见物料搬运应用包括：

装配工位之间的零件输送
电池、电机及汽车零部件搬运
钢板、金属型材和结构件转移
纸箱、周转箱及工业容器输送
生产设备和包装设备自动供料

4. 焊接自动化

自动焊接设备需要稳定的运行速度、足够的结构刚性以及可靠的重复运动。齿轮齿条模组可以用于移动焊枪、焊接机器人、工件夹具、变位机构或除尘设备。

在机器人焊接工作站中，齿轮齿条模组还可以作为机器人的外部行走轴，扩大机器人的有效工作范围。这样，一台机器人便可以加工更长的工件，或者覆盖多个焊接工位。

由于焊接现场可能存在金属粉尘、焊渣、火花和高温，设计时需要考虑防护罩、润滑系统、密封结构以及线缆保护。

5. 激光加工

激光加工设备通常需要在较大的加工范围内进行高速运动。激光切割长行程模组可以驱动切割头、龙门横梁或工作平台，在大型金属板材和型材上完成加工。

齿轮齿条模组适合激光切割设备，是因为它能够在数米行程内保持较高线速度，同时不会出现长丝杆高速旋转产生的临界转速和甩动问题。

通过选用高精度齿条、精密减速机、伺服电机和合适的控制系统，可以提升激光切割、激光焊接及激光打标设备的定位性能。

6. 大幅面切割

大幅面切割设备主要用于加工钢板、木板、塑料板、复合材料、石材及保温材料，其工作宽度和长度可能达到数米。

齿条驱动直线轴可以带动切割龙门沿设备床身移动，并在整个加工区域内保持稳定运行。通过拼接齿条和延长设备机架，还可以使用标准化结构制造不同加工长度的切割设备。

常见大幅面切割设备包括：

等离子切割机
火焰切割机
水刀切割设备
数控雕刻机
木工及板材切割设备
复合材料切割系统

7. 码垛系统

码垛设备负责将纸箱、袋装物料、容器或成品从输送线上搬运到托盘。当生产线设置多个码垛位置时，可以使用长行程齿轮齿条模组，让一台码垛机器人或升降机构覆盖多个托盘工位。

齿轮齿条模组可以安装在码垛设备下方，也可以安装在设备上方作为水平行走轴。由于移动部分可能包括机器人本体、支撑框架、夹具、线缆和产品，模组需要具备足够的负载能力和容许力矩。

齿轮齿条传动还可以支持较高加速度和频繁循环，适合包装生产线及物流系统连续运行。

8. 仓储自动化

自动化仓库在入库、出库、分拣和转运过程中需要大量长距离直线运动。齿轮齿条模组可以驱动穿梭车、升降机构、转运小车及机器人沿货架巷道或输送线移动。

仓储自动化设备的行程可能覆盖数十个货位。采用分段拼接齿条，可以构建较长的运动轴，而不需要使用一根超长旋转丝杆或传动轴。

典型应用包括：

自动化立体仓库
堆垛机水平行走轴
穿梭车搬运系统
自动分拣及配送设备
托盘输送系统
多工位拣选设备

9. 重型设备与大型机械

重型工业设备可能需要移动大型工具、检测装置、升降机构或机械部件。在这些应用中，不仅要考虑额定负载，还需要重点评估结构刚性和容许力矩。

重载齿轮齿条模组可以采用钢结构横梁、大尺寸直线导轨、加强型滑台和高扭矩伺服减速机，适用于钢铁加工、船舶制造、轨道交通、工程机械和大型设备装配。

选型时需要同时计算移动质量、径向载荷、轴向载荷、俯仰力矩、偏航力矩、滚转力矩、加速惯性力以及紧急停止产生的冲击载荷。

10. 长距离输送系统

长距离输送是齿轮齿条模组的重要应用。通过拼接多段齿条并延长支撑梁和直线导轨，可以灵活增加整个系统的有效行程。

该结构适合需要在远距离工位之间转移零件或设备的生产线。移动滑台上可以安装工件、夹具、机器人、传感器、检测设备或升降机构。

典型长距离输送应用包括：

汽车自动化生产线
动力电池及储能装配线
大型零部件制造系统
包装和物流输送系统
多工位自动检测设备
工厂内部工件循环系统

不同应用对齿轮齿条模组的要求

应用场景	主要要求	典型配置
桁架机器人	长行程、高负载、同步运动	双驱X轴配合Y轴和Z轴
机床上下料	覆盖多个工位、重复定位、连续运行	长行程水平轴承载机器人或夹爪
物料搬运	高负载、高加速度、高刚性	加强型滑台配合伺服减速机
焊接自动化	稳定速度、环境防护、结构刚性	防护型齿条轴配合机器人控制
激光加工	高速、长行程、较小回程间隙	精密齿条配合伺服电机和减速机
大幅面切割	行程可扩展、全行程运行稳定	平行导轨支撑的齿条龙门轴
码垛系统	频繁循环、高负载、多位置移动	机器人水平行走轴
仓储自动化	长距离运行、连续工作	拼接齿条配合穿梭车或升降滑台
