齿轮齿条模组故障排查指南

齿轮齿条模组广泛应用于长行程、高速度和重负载自动化设备。其传动结构具有较强的承载能力和耐用性，但在安装、润滑或运行条件不合理时，仍可能出现定位误差、背隙过大、异常噪音、齿轮振动、齿面磨损及减速机温升等问题。

进行故障排查时，不应在尚未确定原因的情况下直接更换零部件。维护人员应先确认故障发生的工况，再依次检查机械传动、润滑状态、安装精度、电机、减速机、传感器及控制参数。

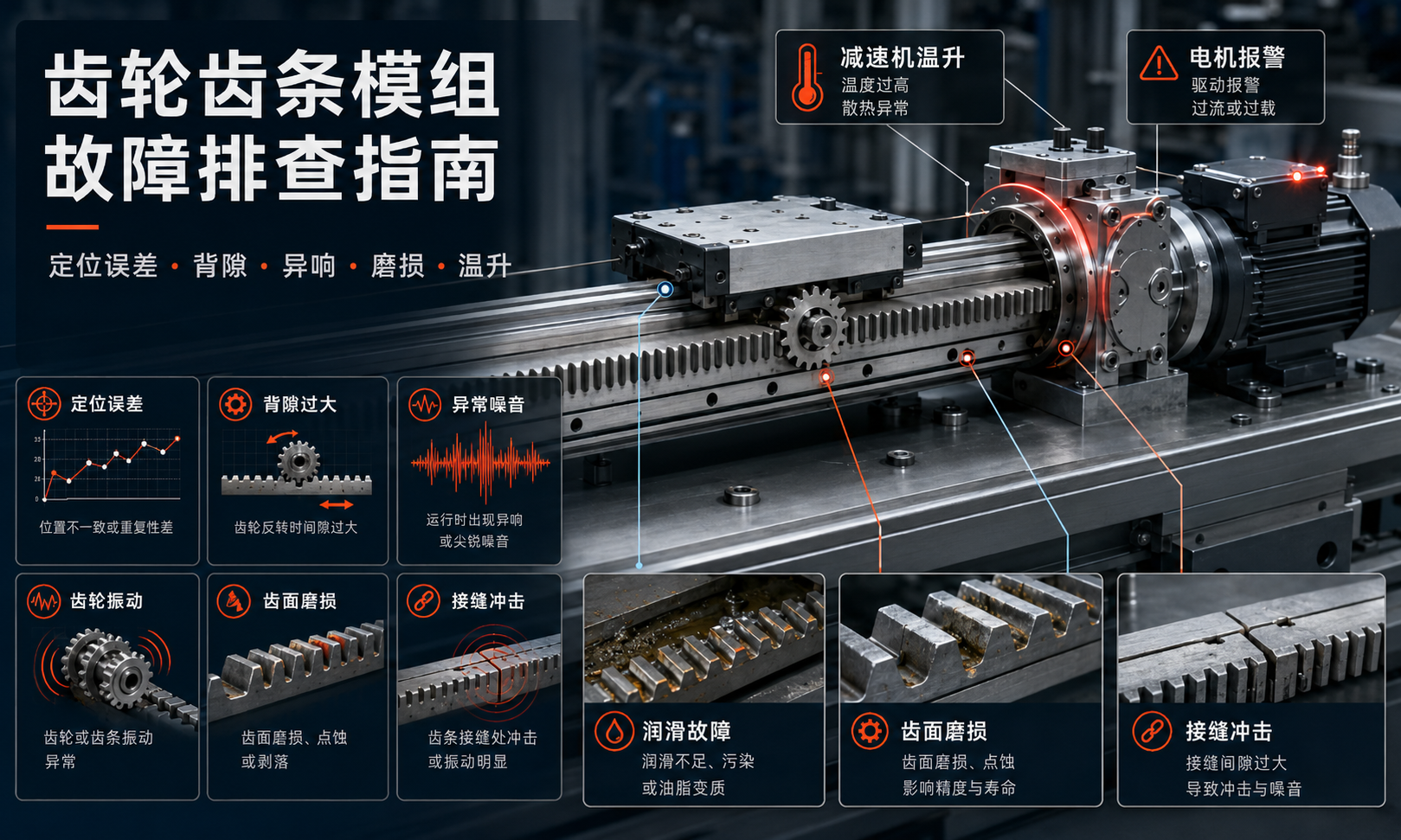

齿轮齿条模组常见故障

故障排查前的安全准备

检查齿轮齿条模组之前，应停止设备运行并切断全部动力源。根据设备安全要求执行上锁挂牌，释放残余的气动、液压或机械能量，并对垂直安装或悬空负载进行可靠支撑。

模组运行过程中，不得将手伸入齿条、齿轮、导轨或滑台附近。只有在驱动系统完全停止，并确认设备不会意外启动后，才能进行手动检查。

排查前还应准备设备维护记录、报警历史、运行参数和近期生产变更信息。故障出现的时间、位置和工况，通常与零部件表面的可见状态同样重要。

1. 定位误差

定位误差可能表现为停止位置不正确、运行距离不一致，或者指令位置与实际位置之间存在偏差。排查时首先应判断误差是否具有重复性。

如果模组每次都停在相同的错误位置，问题可能与校准参数、传动比、编码器分辨率、电子齿轮比或原点偏移有关。如果每个循环的误差都不相同，则更可能是机械松动、背隙、齿条污染、负载变化或传感器信号不稳定造成的。

可能原因

• 齿轮与齿条之间的背隙设置不合理
• 电机、减速机、齿条或滑台紧固件松动
• 多段齿条安装不在同一直线上
• 齿轮、齿条或减速机内部零件磨损
• 联轴器松动或键连接损坏
• 编码器分辨率或电子齿轮比设置错误
• 原点传感器移位或信号不稳定
• 负载、加速度过大或设备结构发生变形

建议检查方法

1. 让模组多次运行到同一位置，并测量重复定位精度。
2. 检查所有安装螺栓及机械连接部位。
3. 在齿条不同位置测量传动背隙。
4. 观察误差是否主要发生在某一个运行方向。
5. 检查齿条接缝和齿面接触痕迹。
6. 核对编码器参数、传动比和原点偏移设置。
7. 对比空载与实际负载状态下的定位结果。

定位误差逐渐增大，通常与磨损、松动或润滑性能下降有关。定位误差突然变化，则更可能由碰撞、参数修改、部件松动或传感器移位引起。

2. 背隙过大

背隙是模组改变运行方向时产生的空回运动。齿轮齿条传动通常需要保留适当的啮合间隙，但间隙过大会降低定位精度，并在换向时产生冲击。

可能原因

• 齿轮压入齿条的深度不足
• 齿轮或齿条齿面磨损
• 减速机输出轴存在较大间隙
• 电机联轴器或轴连接松动
• 减速机安装板发生位移
• 支撑轴承磨损或损坏
• 预紧机构发生松动或失去调整

排查方法

固定电机轴或减速机输入端，对滑台施加较小的往复作用力，测量齿轮开始向相反方向传递扭矩之前产生的位移。应在齿条多个位置重复测量。

如果不同位置的背隙差异较大，应检查齿条直线度、安装高度以及各段齿条的位置。如果整个行程内的背隙基本相同，则问题可能集中在减速机、齿轮、联轴器或预紧调节机构。

不要通过过度压紧齿轮的方式完全消除间隙。预紧力过大会增加噪音、温升、齿面磨损和电机负载。

3. 异常噪音

正常的齿轮齿条传动会产生连续且有规律的啮合声音。磨削声、敲击声、周期性咔嗒声、尖锐啸叫或不规则金属撞击声，通常表示机械结构或润滑状态存在问题。

不同噪音对应的常见原因

可以让模组低速运行，确认噪音出现的位置、方向、速度区间和负载条件。如果噪音总是在相同位置出现，通常说明该位置的齿条、接缝或齿面存在局部问题。

4. 齿轮振动

齿轮振动会降低定位稳定性，损伤齿面，并缩短减速机和导向系统的使用寿命。振动既可能由机械安装误差引起，也可能与运动控制参数不合理有关。

机械方面的原因

• 齿条安装基面不平整
• 齿条与直线导轨不平行
• 齿条接缝未正确对齐
• 齿轮轴或减速机轴承磨损
• 设备机架刚性不足
• 滑台或负载安装板松动
• 导轨预紧状态不一致

控制方面的原因

• 加速和减速设置过快
• 伺服增益设置过高
• 机械共振未得到合理抑制
• 负载惯量比不合理
• 运动曲线产生突变扭矩

修改伺服参数之前，应先检查机械系统。仅靠调整控制参数，无法长期解决紧固件松动、轴承损坏或齿条安装偏差等机械问题。

5. 齿面磨损

齿轮齿条的齿面磨损通常是逐渐产生的。工作齿面出现均匀的轻微抛光痕迹可能属于正常现象，但出现点蚀、划伤、尖锐边缘、偏磨或断齿时，应立即进行检查。

齿面磨损的常见原因

• 润滑不足或润滑脂型号不合适
• 金属颗粒、粉尘或切削液进入啮合区域
• 设备长期过载或承受频繁冲击
• 齿轮与齿条安装位置不正确
• 啮合预紧力过大
• 齿轮与齿条材料或硬度匹配不合理
• 齿轮长期只在齿条局部区域往复运行

检查时不应只观察容易接触的位置，应对齿条多个区域进行检查。齿面单侧磨损通常说明齿轮与齿条存在角度偏差。齿条接缝附近磨损严重，则可能存在高度差或齿距对接误差。

更换磨损严重的齿轮时，还应检查与其啮合的齿条。将新齿轮直接安装在磨损严重的旧齿条上，可能导致接触不良，并加快新齿轮的磨损。

6. 齿条接缝冲击

长行程齿轮齿条模组通常需要安装多段齿条。如果齿条段之间没有正确校准，齿轮通过接缝时可能出现咔嗒声、冲击或振动。

可能原因

• 相邻齿条端部存在安装高度差
• 接缝两侧齿距不连续
• 接缝间隙过大或过小
• 接缝附近的安装螺栓松动
• 齿条安装基面存在毛刺或异物
• 设备受到撞击后齿条段发生位移

检查方法

可以使用校准齿轮缓慢通过接缝，观察整个过程中的啮合是否平稳。同时使用百分表检查接缝位置，确认相邻齿条的高度、直线度和齿距对接状态保持一致。

不要在未确认安装基面和接缝位置之前直接打磨齿面。无控制的打磨可能改变齿形，并降低齿条的强度。

7. 减速机温升过高

减速机在运行过程中出现一定温升属于正常现象，尤其是在高负载或连续运行状态下。但如果温度快速升高、表面温度异常、出现润滑油泄漏或焦糊气味，则可能表示减速机或传动系统存在故障。

可能原因

• 实际运行负载超过减速机额定能力
• 加速度或工作循环过高
• 齿轮与齿条之间的预紧力过大
• 减速机润滑不足或润滑油劣化
• 输入转速超出允许范围
• 内部轴承或齿轮损坏
• 电机抱闸未完全释放
• 减速机安装同轴度或平行度不良

应记录减速机从启动到稳定运行阶段的温度变化，并将温度与电机电流、运行速度、负载和工作循环进行对比。

如果将齿轮与齿条脱离后，减速机温度仍然快速升高，则问题可能主要来自电机或减速机本身。如果脱离啮合后温度明显下降，则应重点检查齿条校准和啮合预紧状态。

8. 电机报警

电机报警并不一定表示电机本身损坏。过载、过流、位置偏差和编码器报警，也可能由机械传动阻力过大引起。

可能引起报警的机械问题

• 齿条或导轨受到污染
• 齿轮与齿条啮合过紧
• 损坏的齿面阻碍模组运行
• 减速机或轴承卡滞
• 实际负载超过设计能力
• 滑台撞击机械限位
• 拖链或线缆限制模组运动
• 垂直负载的抱闸或平衡机构失效

复位驱动器之前，应先读取并记录准确的报警代码。同时确认报警发生在加速、匀速、减速、换向还是停止阶段。不同的报警时机会对应不同的负载、调试、线缆、反馈或机械阻力问题。

9. 润滑故障

润滑故障可能导致噪音增大、运行阻力上升、齿面磨损、振动及温升异常。润滑不足和润滑过量都会影响齿轮齿条模组的正常运行。

润滑不足的表现

• 齿面干燥或颜色异常
• 啮合噪音逐渐增大
• 齿条附近出现细小金属颗粒
• 运行温度快速升高
• 齿面出现划痕或点蚀

润滑过量或润滑脂不合适的表现

• 大量润滑脂从齿条表面甩出
• 厚重润滑脂吸附大量粉尘和碎屑
• 低温环境下运行阻力增大
• 密封件损坏或出现润滑脂泄漏
• 不同类型的润滑脂混合后发生不相容现象

重新润滑之前，应先清除已经污染或劣化的润滑脂。应根据齿条材料、运行速度、环境温度、负载和使用环境选择合适的润滑剂，并按照设备规定的润滑量和润滑周期进行维护，不应将整个齿槽完全填满。

齿轮齿条模组故障排查流程

1. 记录故障现象：明确定位误差、噪音、振动、温升或报警的具体表现。
2. 确认发生条件：记录故障出现的位置、方向、速度、负载和生产节拍。
3. 检查近期变化：确认设备是否发生过碰撞、维修、参数调整、负载变化或润滑操作。
4. 进行外观检查：检查紧固件、齿条接缝、齿面、污染情况和润滑脂分布。
5. 低速运行定位：在保证安全的情况下，确认故障发生的准确位置。
6. 区分机械与电气原因：检查驱动系统停止后，机械传动是否仍存在异常阻力。
7. 调整前进行测量：记录背隙、平行度、温度、电机电流和定位结果。
8. 每次只调整一个因素：避免同时修改多项机械位置和控制参数。
9. 在实际负载下验证：检查正常运行时的重复定位精度、噪音、温度及报警状态。
10. 记录维修结果：保存故障原因、处理措施、更换部件及最终测量数据。

预防齿轮齿条模组故障的方法

• 定期检查齿条清洁度和润滑状态。
• 设备发生碰撞或重载运行后，检查齿条接缝及安装螺栓。
• 按照维护周期测量传动背隙。
• 持续记录减速机温度和电机电流变化。
• 防止切屑、粉尘、液体和焊接飞溅进入齿条区域。
• 避免超过模组额定负载、速度、加速度和工作循环。
• 保持齿条、导轨、减速机和齿轮之间的正确安装关系。
• 定期记录定位精度和重复定位精度，及时发现性能下降趋势。

什么时候需要更换零部件？

当齿面损伤无法通过校准或润滑恢复、背隙超过允许范围、轴承持续产生振动、减速机内部间隙异常，或者调整后仍无法恢复定位性能时，应考虑更换相关零部件。

齿条、齿轮和减速机应作为完整传动系统进行评估。如果与其配合的零部件也已经严重磨损，只更换其中一个部件可能无法彻底解决问题。

总结

齿轮齿条模组的故障排查需要系统检查齿条、齿轮、减速机、导向系统、电机、传感器及控制参数。定位误差、背隙、异常噪音、振动和温升等问题之间往往存在关联，设备表现出的故障现象不一定是真正的根本原因。

通过记录故障工况、测量机械间隙、检查安装精度和润滑状态，并区分机械故障与电气故障，可以更加准确地确定问题位置，减少不必要的零部件更换。定期检查和预防性维护也有助于保持模组的定位性能，并延长整个齿轮齿条传动系统的使用寿命。
