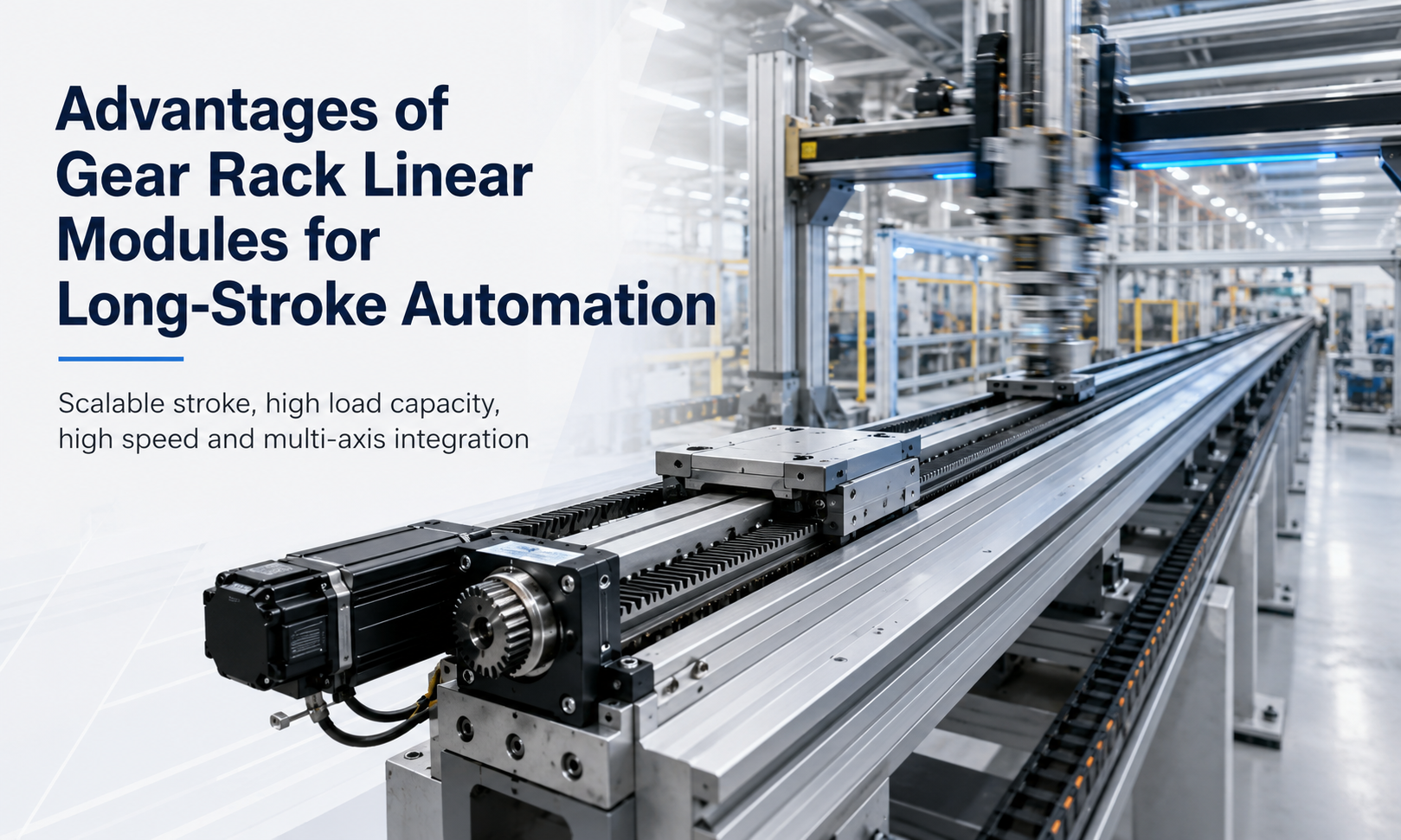

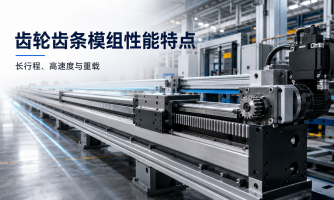

Vantagens dos módulos lineares de cremalheira de engrenagens para automação de longo curso

Cremalheira de engrenagensmódulos linearessão amplamente utilizados em sistemas de automação industrial que exigem deslocamento longo, alta capacidade de carga e movimento linear rápido. Ao contrário dos sistemas de fuso de esferas, que dependem de um eixo de parafuso giratório, um módulo linear de cremalheira converte a rotação do motor em movimento linear através do engate de um pinhão e uma cremalheira reta.

O principalvantagens dos módulos lineares de cremalheiraincluem curso escalonável, alta capacidade de carga, alta velocidade, forte rigidez estrutural e integração conveniente de vários eixos. Estas características tornam os eixos lineares de cremalheira e pinhão particularmente adequados pararobôs de pórtico, linhas de produção automatizadas, grandes equipamentos CNC, sistemas de manuseio de materiais e outras aplicações de longo curso.

Como funciona um módulo linear de rack de engrenagens?

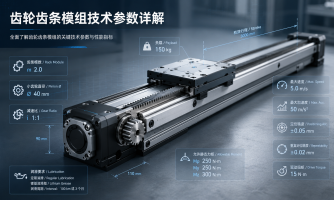

Um módulo linear de cremalheira típico consiste em uma base rígida, trilhos de guia lineares, blocos de guia, um carro, uma cremalheira de precisão, um pinhão, uma caixa de engrenagens e um servo motor. A cremalheira é instalada ao longo do módulo, enquanto o pinhão é conectado ao motor por meio de um redutor ou mecanismo de transmissão.

Quando o motor gira, o pinhão se move ao longo da cremalheira fixa e conduz o carro em linha reta. Como o elemento de acionamento é distribuído ao longo do comprimento do percurso, o sistema não requer um eixo de parafuso giratório longo.

Este princípio de transmissão oferece vários benefícios importantes para a automação industrial de longo curso.

1. Curso escalável para aplicações de longa viagem

Uma das vantagens mais importantes do módulo linear de cremalheira é seu comprimento de percurso escalonável. As seções de rack podem ser instaladas em segmentos e conectadas ao longo da estrutura da máquina, permitindo que o eixo linear seja estendido de acordo com os requisitos da aplicação.

Na engenharia prática, o curso não é literalmente ilimitado. É limitado por fatores como estrutura da máquina, precisão da instalação do trilho-guia, roteamento de cabos, alinhamento do rack e configuração do sistema de controle. No entanto, em comparação com módulos convencionais acionados por parafuso, os sistemas de cremalheira e pinhão podem alcançar percursos muito mais longos sem exigir um único eixo de transmissão extremamente longo.

Isso os torna adequados para aplicações como:

• Robôs de pórtico de longo alcance
• Grandes sistemas automatizados de carga e descarga
• Equipamento de transferência de armazém
• Máquinas industriais de corte e soldagem
• Plataformas de inspeção de grandes formatos
• Linhas de produção multiestações

2. Alta capacidade de carga

Os módulos lineares de cremalheira de engrenagens podem ser projetados para movimentos pesados, combinando um forte acionamento de cremalheira e pinhão com grandes trilhos de guia lineares, carros reforçados e perfis estruturais rígidos.

O pinhão transfere o torque diretamente para a cremalheira, enquanto as guias lineares suportam cargas radiais, cargas laterais e cargas momentâneas. A capacidade de carga pode ser aumentada selecionando uma cremalheira modular maior, um pinhão mais largo, uma caixa de engrenagens de maior torque e blocos de guia adicionais.

Isso torna um atuador de rack resistente adequado para transportar peças grandes, braços robóticos, equipamentos de soldagem, máquinas-ferramentas e acessórios de produção.

A capacidade real de carga útil depende de mais do que a potência do motor. O processo de seleção completo também deve considerar:

• massa em movimento
• Aceleração e desaceleração
• Direção de montagem
• Forças externas de corte ou processamento
• Carga radial
• Momentos de lançar, guinar e rolar
• Vida útil necessária
• Fator de segurança dinâmico

3. Movimento Linear de Alta Velocidade

Um atuador de cremalheira e pinhão é adequado para movimentos de alta velocidade em longas distâncias. Como o sistema não gira um eixo de parafuso longo, ele evita muitas das restrições de velocidade associadas aos fusos de esferas longos.

A velocidade máxima de operação é influenciada principalmente pela velocidade do servo motor, relação da caixa de engrenagens, diâmetro do passo do pinhão, precisão da cremalheira, condição de lubrificação e rigidez da estrutura mecânica.

Para aplicações que exigem movimento rápido entre estações distantes, um acionamento por cremalheira pode reduzir o tempo de deslocamento sem processamento e melhorar o ciclo geral de produção.

As aplicações típicas de alta velocidade incluem:

• Sistemas de transferência de pórtico de alta velocidade
• Manuseio automatizado de paletes
• Processamento a laser em grandes áreas
• Sistemas de carregamento robóticos
• Equipamento de embalagem e classificação
• Sistemas pick-and-place de longo curso

4. Alta capacidade de aceleração

Os módulos lineares de cremalheira podem fornecer alta aceleração quando o motor, o redutor, a cremalheira, o pinhão e a estrutura da máquina são combinados corretamente.

A alta aceleração é especialmente valiosa em sistemas de automação com tempos de ciclo curtos. O eixo pode atingir rapidamente a velocidade comandada, completar o percurso necessário e desacelerar antes de chegar à posição alvo.

No entanto, a aceleração não deve ser selecionada de forma independente. A aceleração excessiva aumenta:

• Demanda de torque do motor
• Força de contato dos dentes da engrenagem
• Carga do bloco guia
• Vibração estrutural
• Superação de posicionamento
• Desgaste nos componentes da transmissão

O perfil de aceleração deve, portanto, ser otimizado de acordo com a carga útil, o curso, os requisitos de posicionamento e a rigidez da máquina completa.

5. Limitações reduzidas de velocidade crítica do fuso de esferas

Parafusos de esferas longos podem sofrer limitações críticas de velocidade. À medida que o comprimento do parafuso aumenta, o eixo rotativo torna-se mais suscetível a vibrações, flexões e operação instável em altas velocidades de rotação.

Um sistema de cremalheira e pinhão não exige que todo o elemento de transmissão gire. A cremalheira permanece fixa e apenas o pinhão gira. Portanto, estender o curso não cria o mesmo problema de velocidade crítica do eixo rotativo encontrado em sistemas longos acionados por parafuso.

Esta é uma das principais razões pelas quais os módulos lineares de cremalheira são frequentemente selecionados para equipamentos de longo curso e alta velocidade.

O sistema ainda possui limites práticos de velocidade. A qualidade do engate das engrenagens, a lubrificação, o ruído, o alinhamento das guias, o desempenho da caixa de engrenagens e a rigidez da estrutura devem ser avaliados. No entanto, o princípio de acionamento proporciona maior flexibilidade para combinar percursos longos com alta velocidade.

6. Alta rigidez estrutural

Os eixos lineares acionados por racks industriais são frequentemente construídos com perfis de alumínio reforçados, estruturas de aço soldadas ou bases de aço usinadas. Quando combinado com grandes guias lineares e vários blocos de guia, o sistema pode atingir alta rigidez estrutural.

A alta rigidez ajuda o módulo a resistir à deformação sob cargas pesadas, forças de aceleração e cargas de processamento externas. Também melhora a estabilidade do movimento e ajuda a manter o engate correto entre a cremalheira e o pinhão.

Um sistema rígido oferece vários benefícios práticos:

• Vibração reduzida durante a aceleração
• Movimento mais estável sob cargas variáveis
• Maior resistência a cargas momentâneas
• Melhor consistência de engrenamento de engrenagens
• Maior confiabilidade em operação contínua
• Melhor repetibilidade de posicionamento

Para eixos muito longos, a estrutura de suporte da máquina é tão importante quanto o próprio módulo. A superfície de montagem deve fornecer planicidade, retilineidade e suporte adequados ao longo de todo o percurso.

7. Fácil integração multieixos

Módulos lineares de cremalheira podem ser integrados em sistemas de movimento XY, XZ, XYZ e pórtico. Sua capacidade de curso longo os torna especialmente adequados para o eixo horizontal principal de uma máquina multieixos.

As configurações comuns incluem:

• Sistema XY:Usado para posicionamento, corte, inspeção e distribuição em grandes áreas.
• Sistema XZ:Utilizado para operações de carga, descarga, elevação e transferência.
• Sistema XYZ:Usado para manuseio, montagem e usinagem tridimensional.
• Pórtico de acionamento único:Usado quando a largura e a carga da viga transversal são moderadas.
• Pórtico de acionamento duplo:Utiliza dois sistemas de acionamento sincronizados para grandes vãos, cargas pesadas ou alto desempenho dinâmico.

Em um sistema de pórtico de acionamento duplo, a sincronização eletrônica, o alinhamento mecânico e os procedimentos de retorno são críticos. Os dois lados devem se mover de forma consistente para evitar que a viga mestra se torça ou emperre.

8. Projeto de máquina modular e escalável

Os sistemas acionados por rack suportam a construção modular de máquinas. Os fabricantes podem usar seções de rack padronizadas, trilhos-guia, carros, suportes de motor e estruturas de suporte para construir eixos lineares com diferentes comprimentos de percurso e classificações de carga.

Este design escalável simplifica o desenvolvimento de famílias de produtos. Um fabricante de máquinas pode manter o mesmo conceito básico de acionamento ao alterar:

• Comprimento do movimento
• Tamanho do rack
• Diâmetro do pinhão
• Relação da caixa de velocidades
• Potência do motor
• Dimensões do trilho guia
• Número de blocos guia
• Estrutura básica

A modularidade pode reduzir o tempo de engenharia, simplificar o gerenciamento de peças sobressalentes e facilitar a expansão futura de equipamentos.

9. Desempenho confiável em ambientes industriais

Os acionamentos de cremalheira são utilizados em ambientes industriais exigentes porque possuem uma estrutura mecânica robusta e podem suportar acelerações frequentes, longos ciclos de operação e cargas pesadas.

Com lubrificação, alinhamento e proteção corretos, um módulo linear de cremalheira pode fornecer desempenho confiável em aplicações que envolvem poeira, partículas metálicas, detritos de produção ou operação contínua.

Capas protetoras, foles, limpadores ou invólucros fechados podem ser necessários quando o eixo operar em ambientes contaminados. Os intervalos de lubrificação devem ser determinados de acordo com a velocidade de operação, carga, ciclo de trabalho e condições ambientais.

A manutenção de rotina geralmente inclui:

• Verificação da lubrificação da cremalheira e do pinhão
• Inspecionar o desgaste dos dentes da engrenagem
• Verificação da pré-carga ou folga do pinhão
• Inspecionar a lubrificação do trilho-guia
• Verificando os parafusos de montagem
• Verificando o alinhamento da junta do rack
• Monitorando o ruído e a temperatura da caixa de engrenagens
• Verificando a repetibilidade do posicionamento

10. Precisão flexível e controle de folga

Embora os sistemas de cremalheira sejam conhecidos principalmente por viagens longas e cargas pesadas, eles também podem fornecer um bom desempenho de posicionamento quando são usadas cremalheiras de precisão, caixas de engrenagens de qualidade e mecanismos de pré-carga adequados.

A folga pode ser reduzida através de vários métodos:

• Racks de aterramento de precisão
• Redutores planetários de baixa folga
• Sistemas de pinhão duplo pré-carregados
• Mecanismos de pinhão com mola
• Compensação eletrônica
• Alinhamento preciso do rack

Um sistema de pré-carga de pinhão duplo aplica torque em direções opostas para reduzir a folga entre os dentes da engrenagem. Esta solução é frequentemente usada quando um eixo de curso longo requer maior precisão de posicionamento e consistência de mudança de direção.

Comparação de cremalheira de engrenagens, fuso de esferas e correia dentada

Quando você deve escolher um módulo linear de rack de engrenagens?

Um módulo linear de cremalheira geralmente é uma escolha forte quando uma aplicação tem um ou mais dos seguintes requisitos:

• O curso necessário é muito longo para um design prático de fuso de esferas.
• A carga útil ou força externa é relativamente alta.
• A máquina requer curso longo e alta velocidade.
• O eixo deve suportar acelerações e desacelerações frequentes.
• O equipamento pode precisar ser ampliado no futuro.
• É necessário um grande pórtico ou sistema multieixos.
• A aplicação opera continuamente em um ambiente industrial.
• A estrutura da máquina pode fornecer suporte estrutural adequado.

Um método de acionamento diferente pode ser mais adequado quando o curso é curto e uma precisão de posicionamento muito alta é a principal prioridade.Módulos de fuso de esferasão frequentemente preferidos para posicionamento de precisão, enquantomódulos de correia dentadapode ser mais econômico para transferências leves e de alta velocidade.

Fatores de seleção importantes

Para aproveitar ao máximo um atuador de cremalheira e pinhão, o sistema de movimento completo deve ser selecionado em vez de avaliar apenas o tamanho do motor ou da cremalheira.

Os principais parâmetros de seleção incluem:

• Curso eficaz necessário
• Carga útil máxima
• Centro de carga e carga de momento
• Velocidade máxima
• Aceleração necessária
• Precisão de posicionamento
• Repetibilidade
• Ciclo de trabalho
• Orientação de montagem
• Grau de precisão do rack
• Folga da caixa de velocidades
• Diâmetro do passo do pinhão
• Dimensões do trilho guia
• Método de lubrificação
• Proteção ambiental
• Requisitos de sincronização servo

O torque do motor deve ser calculado utilizando a massa móvel, força de aceleração, atrito, carga externa, eficiência de transmissão e fator de segurança. Para aplicações de alta dinâmica, a correspondência da inércia do motor e a capacidade da caixa de engrenagens também devem ser verificadas.

Perguntas frequentes

Um módulo linear de cremalheira pode fornecer curso ilimitado?

O curso é escalonável em vez de fisicamente ilimitado. Várias seções de rack podem ser conectadas para criar um eixo muito longo, mas o percurso final ainda é limitado pela estrutura da máquina, instalação da guia, gerenciamento de cabos e sistema de controle.

Um módulo de cremalheira é adequado para posicionamento preciso?

Sim. Cremalheiras de precisão, caixas de engrenagens com folga baixa, pinhões pré-carregados e compensação de servo podem fornecer boa precisão de posicionamento. No entanto, um fuso de esferas pode permanecer mais adequado para aplicações de curso curto que exigem precisão extremamente alta.

Por que uma transmissão por cremalheira é adequada para viagens longas?

A cremalheira permanece estacionária enquanto o pinhão gira. O sistema, portanto, evita as limitações de velocidade crítica do eixo rotativo associadas a fusos de esferas muito longos.

Os módulos de cremalheira podem ser usados ​​em aplicações verticais?

Sim, mas o torque do motor, a caixa de câmbio, o freio, a força de retenção, a prevenção de quedas e o fator de segurança devem ser avaliados cuidadosamente. Um motor-freio ou proteção mecânica adicional geralmente é necessário para eixos verticais.

Como a reação pode ser reduzida?

A folga pode ser reduzida através de cremalheiras de precisão, redutores de folga baixa, instalação precisa, sistemas de pré-carga de pinhão duplo e compensação eletrônica.

Conclusão

As principais vantagens dos módulos lineares de cremalheira são curso escalonável, alta capacidade de carga, alta velocidade, alta aceleração, rigidez estrutural e integração conveniente de vários eixos. Como a cremalheira não gira, o sistema pode suportar deslocamentos longos sem ser limitado pelos mesmos problemas críticos de velocidade que um fuso de esferas longo.

Essas características tornam os módulos lineares de cremalheira uma solução eficaz para robôs de pórtico, máquinas-ferramentas de grande porte, sistemas de carregamento automatizados, equipamentos de armazém e outras aplicações pesadas de longo curso.

Para obter um desempenho confiável, a cremalheira, o pinhão, a caixa de engrenagens, o servo motor, as guias lineares e a estrutura de suporte devem ser selecionados como um sistema completo. QRXQ pode configurar eixos lineares da cremalheira de acordo com o curso, carga útil, velocidade, precisão, direção de instalação e ambiente operacional necessários.
