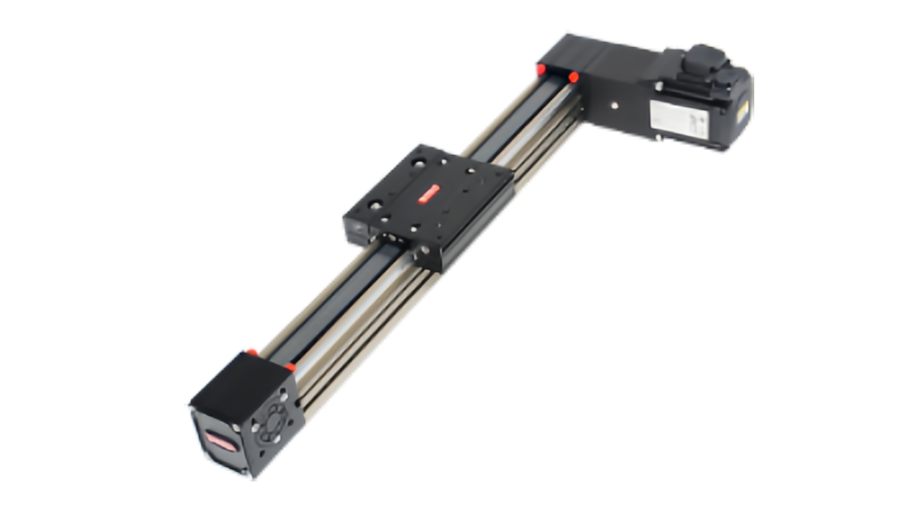

Precisão do módulo linear da correia dentada: repetibilidade e posicionamento

Módulos lineares de correia dentadasão frequentemente escolhidos para viagens longas e alta velocidade, mas os engenheiros frequentemente fazem a mesma pergunta antes de usá-los em equipamentos de posicionamento: quão preciso pode realmente ser um eixo acionado por correia?

A resposta depende do que “precisão” significa na aplicação. Um estágio de correia dentada pode retornar à mesma posição ensinada de forma muito consistente, embora ainda tenha um erro de posição absoluta maior ao longo de seu curso completo. A elasticidade da correia, a tensão, a geometria da polia, a variação da carga, a temperatura e o método de feedback influenciam o resultado.

Este guia explicaprecisão do módulo linear da correia dentadaao separar a repetibilidade da precisão do posicionamento, mostra de onde vem o erro de posicionamento acionado por correia e como o projeto mecânico, o feedback e a compensação podem melhorar o desempenho.

A repetibilidade e a precisão do posicionamento são diferentes

Repetibilidadedescreve o quão próximo o carro retorna da mesma posição alvo quando o mesmo movimento é repetido.Precisão de posicionamentodescreve o quão próxima a posição real do carro está da coordenada comandada.

Distinção importante:um módulo de correia pode ter boa repetibilidade sem ter o mesmo nível de precisão absoluta de posicionamento durante todo o curso.

Um exemplo simples: boa repetibilidade, erro absoluto maior

Suponha que o controlador comande o carro para se mover para 1000,00 mm. Após movimentos repetidos, a platina para sempre em aproximadamente 1000,12 mm.

A repetibilidade pode ser muito boa porque a posição final muda muito pouco entre os ciclos. Mas o eixo ainda possui um deslocamento de posição absoluto de cerca de 0,12 mm em relação ao comando.

Para uma estação pick-and-place, esse deslocamento pode ser corrigido durante o ensino e nunca criar um problema. Para um sistema de medição que depende de coordenadas absolutas, isso pode ser inaceitável.

Por que os módulos de correia dentada podem se repetir bem

Uma correia dentada proporciona um engate positivo com a polia. Ao contrário de uma correia de fricção, ela não depende de deslizamento contínuo para transmitir movimento.

Se a tensão da correia, o engate da polia, a carga e a estrutura mecânica permanecerem estáveis, o sistema poderá retornar repetidamente à mesma relação dos dentes da polia.

Uma boa repetibilidade é suportada por:

• Tensão estável da correia
• Alinhamento correto da polia
• Um carro rígido e uma estrutura de guia
• Baixa variação na carga
• Direção de abordagem consistente
• Dimensionamento adequado de servo ou passo
• Temperatura mecânica estável

De onde vem o erro de posicionamento da correia dentada

Um estágio acionado por correia possui uma cadeia de erros que se estende desde o comando do motor até a posição real do carro.

O alongamento da correia não é o mesmo que o alongamento permanente

A frase “alongamento do cinto” pode descrever dois efeitos diferentes.

Alongamento elástico

Quando a correia é carregada, ela se alonga elasticamente de acordo com sua rigidez à tração. Se a carga for removida e a correia permanecer dentro da faixa normal de operação, grande parte dessa deformação será recuperável.

Este comportamento elástico pode criar uma mudança temporária de posição que muda com força e aceleração.

Alongamento permanente ou dano

Sobrecarga, fadiga, degradação do material ou danos nos membros de tração podem produzir uma alteração permanente no comprimento ou na tensão da correia. Este é um problema de manutenção e não um comportamento elástico comum.

Implicação de precisão:uma correia pode ter condição mecânica estável, mas ainda desviar elasticamente sob mudança de carga. O posicionamento absoluto deve, portanto, ser avaliado com carga e aceleração realistas.

Como a rigidez da correia afeta a posição

A relação conceitual mais simples é:

Deslocamento elástico ≈ força aplicada ÷ rigidez efetiva da correia

O valor exato depende da construção da correia, dos membros elásticos, da largura da correia, do comprimento livre da correia, da tensão e da geometria.

Isso significa que a mudança de posição tende a aumentar quando:

• A força motriz aumenta
• A extensão da correia torna-se maior
• O cinto é mais estreito ou menos rígido
• A aceleração aumenta
• A carga móvel aumenta

Esta é uma das razões pelas quais os estágios de correia de longo curso não devem ser avaliados apenas com base na repetibilidade se a aplicação precisar de posicionamento absoluto e preciso sob carga variável.

Por que a direção da carga é importante

Um eixo da correia pode se comportar de maneira diferente dependendo se o carro está sendo puxado de um lado da correia ou de outro.

Quando a direção inverte, a distribuição da tensão na correia muda. Se o sistema tiver pré-tensão, flexibilidade estrutural ou folga da polia insuficientes, a posição final pode mudar.

A abordagem unidirecional pode melhorar a consistência

Se o processo permitir, as posições críticas podem ser abordadas na mesma direção em todos os ciclos. Isso mantém a carga da correia e a pré-carga mecânica mais consistentes.

Esta estratégia não melhora a precisão fundamental da escala absoluta, mas pode reduzir a variação relacionada à reversão em aplicações onde o posicionamento bidirecional não é necessário.

A tensão da correia tem efeito direto na repetibilidade

A pré-tensão correta ajuda a manter o engate dos dentes e reduz o movimento livre indesejado no sistema de acionamento.

Se a tensão estiver muito baixa

Os possíveis efeitos incluem:

• Maior erro de reversão
• Vibração da correia
• Salto de dente sob aceleração agressiva
• Consistência de posicionamento reduzida

Se a tensão for muito alta

A tensão excessiva pode:

• Aumentar a carga do rolamento da polia
• Aumentar a demanda de torque do motor
• Acelere a fadiga da correia
• Aumentar a carga estrutural

A configuração mais precisa não é a tensão mais alta. Use a tensão especificada para o módulo e a correia reais.

A geometria da polia converte a rotação do motor em distância linear

O controlador geralmente assume que uma rotação específica do motor corresponde a um movimento linear específico com base na circunferência do passo da polia e em qualquer relação da caixa de engrenagens.

Se o diâmetro primitivo efetivo da polia diferir do valor nominal, a distância linear por rotação do motor também será diferente.

Erro de escala

Um pequeno erro de conversão pode se tornar mais visível durante uma longa viagem. Por exemplo, um erro de apenas uma fração de porcentagem na relação rotação-distância pode acumular-se em um erro de posição absoluta muito maior em um curso na escala métrica.

Erro periódico por excentricidade

Se a polia ou eixo tiver excentricidade mensurável, o deslocamento efetivo da correia por incremento angular pode variar através de uma revolução, criando um padrão de posição repetitivo.

Curso longo amplia alguns problemas de precisão

Os módulos de correia dentada são atraentes porque podem atingir longos cursos sem um parafuso giratório longo. No entanto, um curso longo também significa que um maior comprimento da correia está envolvido no sistema mecânico.

Eixos mais longos podem ser mais sensíveis a:

• Deslocamento elástico da correia
• Mudança de comprimento térmico
• Deflexão do perfil
• Espaçamento de suporte
• Erro de escala
• Variação de arrasto do transportador de cabo

Uma especificação de posicionamento medida em uma seção curta não deve ser automaticamente assumida como representando o eixo completo de curso longo.

Precisão da correia dentada sob aceleração

O posicionamento estático e o posicionamento dinâmico nem sempre são idênticos.

Durante a aceleração, a força da correia aumenta porque o motor deve acelerar a massa em movimento. A correia e a estrutura de suporte, portanto, desviam mais do que em repouso.

O eixo pode parecer preciso após um longo período de estabilização, mas ainda apresentar um erro de seguimento dinâmico significativo durante um movimento rápido.

Isso é importante em aplicações como:

• Dispensação contínua
• Inspeção de varredura de linha
• Manuseio sincronizado de alta velocidade
• Câmera eletrônica

O feedback do servo melhora o controle, mas onde está o codificador?

Muitos eixos acionados por correia usam um servo motor com um codificador montado no motor.

O feedback do lado do motor informa ao controlador a posição do eixo do motor. É excelente para controlar o motor, mas o controlador ainda calcula a posição do carro através da relação entre correia e polia.

Os efeitos mecânicos entre o motor e o carro – como elasticidade da correia, erro da polia ou deflexão estrutural – não são medidos diretamente por um codificador do motor.

Loop fechado não significa automaticamente loop fechado no carro.A localização do dispositivo de realimentação determina quais erros o controlador pode observar.

O que um codificador linear muda

Um codificador linear ou escala montada ao longo do eixo mede a posição do carro de forma mais direta.

Isto pode permitir que o sistema de controle observe e compense alguns erros que ocorrem após o motor, incluindo:

• Deslocamento elástico da correia
• Erro de escala de polia
• Erro na caixa de câmbio
• Alguma conformidade de transmissão

Um sistema de feedback linear direto pode melhorar significativamente o desempenho do posicionamento absoluto quando projetado adequadamente.

Mas uma escala linear não resolve todos os erros

Não é possível remover automaticamente:

• Deflexão do ferramental após o carro
• Retidão de guia deficiente
• Jogos soltos
• Temperatura instável
• Ressonância mecânica

A cadeia completa de erros da máquina ainda precisa ser controlada.

Módulos de correia de circuito fechado: o que realmente significa “circuito fechado”?

Existem várias arquiteturas possíveis:

O termo “módulo de correia de circuito fechado” está, portanto, incompleto, a menos que o local de feedback seja especificado.

A calibração pode melhorar a precisão do posicionamento do módulo da correia?

Sim – se o erro for estável e repetível.

A calibração mede a diferença entre a posição comandada e a real ao longo do curso. Se o erro seguir um padrão consistente, o controlador poderá usar uma tabela de compensação.

Erros que podem responder bem à compensação

• Erro de escala de polia estável
• Erro repetível relacionado ao pitch
• Erro mecânico dependente da posição repetível

Erros difíceis de compensar

• Deflexão da correia dependente da carga que muda a cada ciclo
• Alterando a tensão da correia
• Polias ou fixadores soltos
• Contaminação aleatória
• Condições térmicas que variam de forma imprevisível

A compensação funciona melhor quando o sistema mecânico já está estável.

A temperatura afeta mais do que a correia

As mudanças de temperatura podem alterar a correia, o corpo do módulo de alumínio, o espaçamento das polias, o sistema de guia e a estrutura da máquina.

Possíveis fontes de calor incluem:

• Perdas motoras
• Alta taxa de ciclo
• Rolamentos de polia
• Equipamento de processo próximo
• Mudanças na temperatura ambiente

Para equipamentos comuns do tipo pick-and-place, o desvio resultante pode ser aceitável. Para inspeção de longo curso ou posicionamento calibrado, a estabilidade térmica pode se tornar parte do orçamento de erros.

A precisão do guia ainda é importante no estágio de faixa

A correia determina o movimento ao longo da direção de acionamento, mas a guia determina o caminho do carro.

Mesmo que o posicionamento do eixo X seja repetível, a retilineidade deficiente da guia pode causar desvio Y ou Z durante o deslocamento.

Para aplicações como digitalização de câmeras, distribuição ou alinhamento óptico, especifique:

• Retidão horizontal
• Retidão vertical
• Tom
• Guinada
• Role se for relevante

A rigidez estrutural pode dominar a precisão do ponto-ferramenta

Um carro da correia dentada pode parar corretamente enquanto a ferramenta real continua a se mover devido à deflexão do suporte de montagem ou da estrutura da máquina.

Isso é comum com:

• Braços de pinça longos
• Suportes de câmera grandes
• Luminárias amplas
• Vigas de pórtico multieixos

A precisão do centro da ferramenta deve, portanto, ser avaliada a partir de:

Motor → polia → correia → carro → estrutura de montagem → ferramenta

Como melhorar a precisão do módulo da correia dentada

1. Defina a métrica de precisão correta

Especifique repetibilidade, precisão de posicionamento absoluta, erro de reversão, retilineidade e assentamento separadamente.

2. Use um cinto adequadamente rígido

Maior rigidez à tração e largura apropriada da correia podem reduzir o deslocamento elástico dependente da carga.

3. Ajuste a tensão da correia corretamente

Mantenha a tensão especificada pelo fabricante. Muito solto e muito apertado pode reduzir o desempenho.

4. Reduza o pico de força desnecessário

Aceleração mais baixa ou perfis de movimento mais suaves podem reduzir a deflexão da correia elástica e a vibração estrutural.

5. Melhorar a qualidade da polia e do eixo

A geometria precisa do passo, o baixo desvio e o alinhamento correto reduzem erros periódicos e de escala.

6. Aumentar a rigidez estrutural

Reduza o balanço da ferramenta e melhore o suporte da estrutura para que a precisão do carro atinja o ponto real do processo.

7. Use uma direção de abordagem consistente sempre que for prático

Isto pode reduzir a variação relacionada à reversão em aplicações de posição ensinada.

8. Adicione feedback linear direto quando a precisão absoluta justificar

Uma escala linear permite que o controlador meça a posição do carro em vez de inferi-la apenas a partir da rotação do motor.

9. Calibre o eixo montado

A calibração após a instalação captura o efeito da escala da polia, da estrutura da máquina e das condições de montagem de forma mais eficaz do que apenas os dados em nível de componente.

Quando um módulo de correia dentada é suficientemente preciso?

A resposta depende do processo.

Um estágio de correia ideal para manuseio em alta velocidade pode não ser a escolha certa para um eixo de metrologia e isso não torna o estágio de correia um projeto ruim. Isso significa que a unidade deve corresponder aos requisitos do processo.

O que perguntar a um fornecedor sobre a precisão do módulo da correia

• O valor declarado é repetibilidade ou precisão de posicionamento?
• É medido em todo o curso?
• O teste é unidirecional ou bidirecional?
• Qual carga útil é usada durante o teste?
• Qual tensão da correia é especificada?
• O valor inclui erro de reversão?
• Qual sistema de feedback é usado?
• O feedback está localizado no motor ou no carro?
• A retilineidade e os erros angulares são especificados separadamente?
• O eixo montado pode ser calibrado?

O que o QRXQ precisa para avaliar uma aplicação de precisão acionada por correia

• Curso necessário
• massa em movimento
• Posição do centro de gravidade
• Velocidade e aceleração máximas
• Requisito de repetibilidade
• Requisito de posicionamento absoluto, se aplicável
• Posicionamento bidirecional ou unidirecional
• Instalação horizontal, vertical ou pórtico
• Preferência de motor e feedback
• Faixa de temperatura
• Taxa de ciclo
• Estrutura de ferramentas

A questão prática não é “Os módulos da correia dentada são precisos?”É “Qual métrica de precisão esse processo precisa e qual parte da cadeia de erros do acionamento por correia deve ser controlada para alcançá-la?”

QRXQ avalia correia dentadamódulo linearprecisão da repetibilidade, deflexão da correia dependente da carga, geometria da polia, arquitetura de feedback e estrutura da máquina em conjunto, em vez de depender de uma tolerância de catálogo.
