Amódulo lineal de cremalleraes un sistema de movimiento lineal industrial que convierte la rotación del motor en un movimiento lineal controlado mediante la acción de engrane de un piñón y una cremallera lineal. Se utiliza comúnmente en equipos de automatización que requieren largas distancias de recorrido, alta capacidad de carga, alta rigidez de transmisión y movimiento continuo a alta velocidad.
A diferencia de un husillo de bolasmódulo lineal, que mueve una tuerca a lo largo de un tornillo giratorio, un módulo lineal de piñón y cremallera utiliza un piñón impulsado por motor que gira contra una cremallera fija o móvil. A medida que gira el piñón, el carro o eje completo se mueve a lo largo de un sistema de guía recto. Debido a que el bastidor se puede fabricar e instalar en múltiples secciones conectadas, este sistema de transmisión es particularmente adecuado para aplicaciones de carrera larga donde la longitud del tornillo, la velocidad crítica y las limitaciones de fabricación se convierten en preocupaciones importantes.
Los módulos lineales de cremallera se utilizan ampliamente enrobots de pórtico, Sistemas cartesianos, máquinas de corte por láser, equipos CNC, líneas de producción automatizadas, sistemas de manipulación de materiales, sistemas de soldadura, equipos de logística y otras aplicaciones de automatización de servicio pesado.
Este artículo explica qué es un módulo lineal de cremallera, cómo funciona el accionamiento de piñón y cremallera, sus principales componentes estructurales, características de rendimiento, ventajas, limitaciones y aplicaciones industriales típicas.

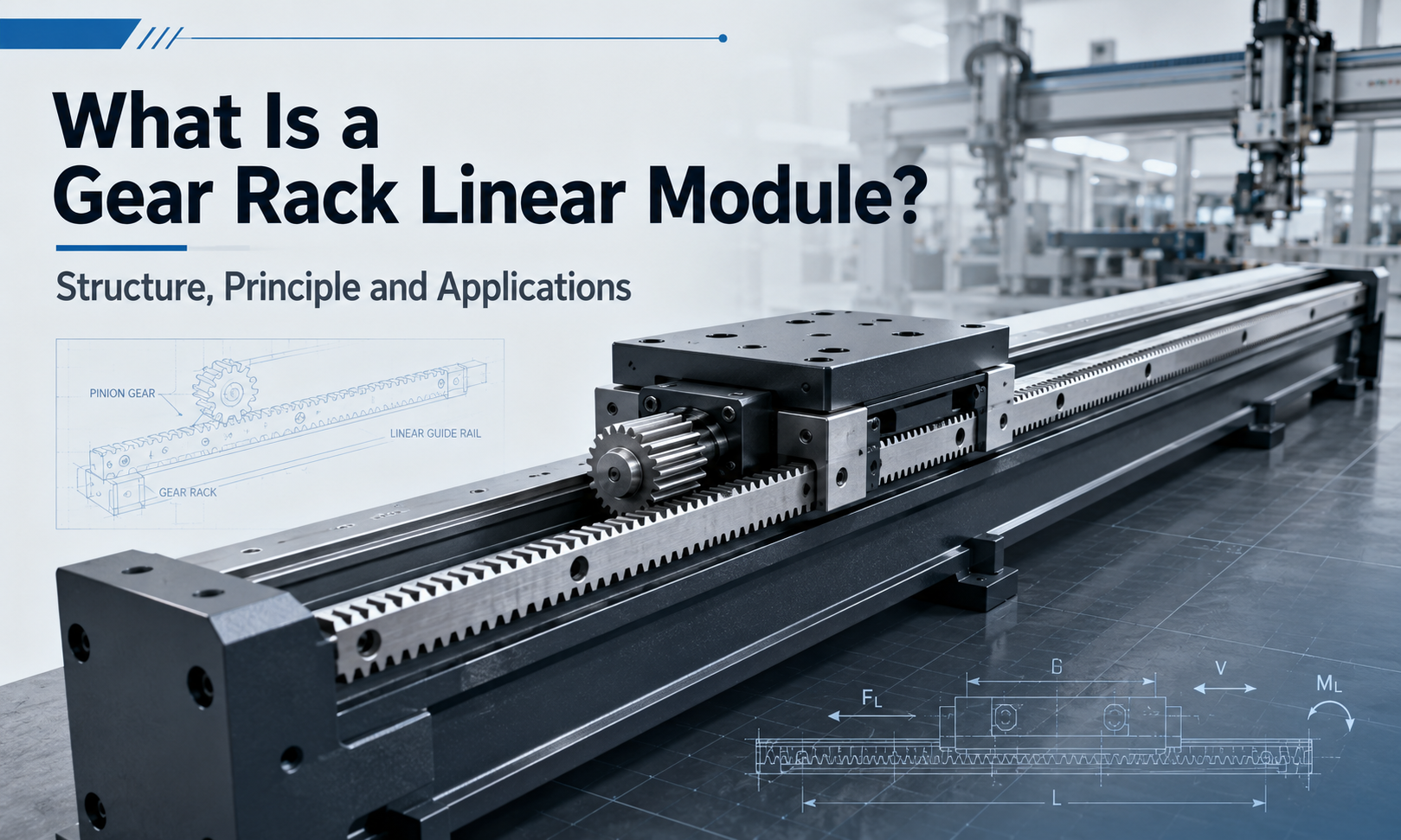

¿Qué es un módulo lineal de cremallera?
Un módulo lineal de cremallera, también llamadomódulo lineal de piñón y cremallera, eje lineal accionado por cremalleraoactuador de cremallera, es una unidad modular de movimiento lineal que integra una transmisión de piñón y cremallera, un sistema de guía lineal, un carro, una estructura de montaje del motor, componentes de lubricación, sensores de límite y un marco de soporte.
La cremallera es un componente mecánico recto con dientes de engranaje distribuidos uniformemente a lo largo de su longitud. El piñón es un engranaje circular que engrana con la cremallera. Cuando el motor hace girar el piñón, el movimiento de rotación del engranaje se convierte en un movimiento lineal a lo largo de la cremallera.
Dependiendo del diseño mecánico, la cremallera puede permanecer fija mientras el motor, la caja de cambios, el piñón y el carro se mueven a lo largo del eje. En otras configuraciones, el conjunto de piñón permanece estacionario mientras la cremallera y la estructura móvil conectada se desplazan. La disposición de cremallera fija y piñón móvil se utiliza ampliamente porque evita mover un conjunto de cremallera largo y pesado.
El módulo completo normalmente está diseñado como un eje estandarizado que se puede integrar en sistemas de automatización de un solo eje, XY, XZ, XYZ, de pórtico de doble accionamiento y de múltiples ejes.

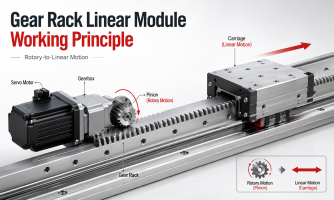

¿Cómo funciona un módulo lineal de piñón y cremallera?
El principio de funcionamiento de un módulo lineal de cremallera se basa en el acoplamiento mecánico directo entre los dientes del piñón y los dientes de la cremallera.
- El servomotor o motor paso a paso genera un movimiento giratorio.
- Una caja de cambios, un acoplamiento o una conexión de transmisión directa transfiere el par del motor al eje del piñón.
- El piñón gira y engrana con los dientes de la cremallera.
- La fuerza de engrane entre el piñón y la cremallera produce un empuje lineal.
- El carro se mueve a lo largo de uno o más carriles guía lineales.
- Elcontrolador de movimientoRegula la posición, la velocidad y la aceleración.
- Los interruptores de límite, los sensores de inicio o los codificadores proporcionan información de posición y seguridad.
El recorrido lineal generado por cada revolución del piñón depende principalmente del diámetro primitivo del piñón. Un piñón más grande generalmente produce más recorrido lineal por revolución, mientras que un piñón más pequeño puede proporcionar una mayor fuerza mecánica para el mismo par de accionamiento.
En los sistemas servoaccionados, el codificador del motor informa continuamente la posición del motor al controlador. El controlador compara la posición ordenada con la posición real y ajusta la salida del motor en consecuencia. Este control de circuito cerrado permite que el eje lineal impulsado por cremallera realice un posicionamiento preciso, un movimiento sincronizado de múltiples ejes y ciclos de producción repetidos.
Estructura básica de un módulo lineal de cremallera
Un módulo lineal de cremallera no es simplemente una cremallera y un engranaje. Es un conjunto mecánico y de control de movimiento completo diseñado para soportar cargas, guiar el movimiento y mantener un engranaje estable.
1. Base de Soporte o Viga Estructural
La base de soporte proporciona la base mecánica principal del eje lineal. Dependiendo de la carrera requerida, la carga útil y la rigidez, puede fabricarse a partir de extrusión de aluminio, acero soldado, acero mecanizado o una viga estructural reforzada.
Los perfiles de aluminio son adecuados para cargas moderadas y aplicaciones que requieren una estructura modular más ligera. Las vigas de acero generalmente se prefieren para sistemas de gran luz, cargas pesadas y alta rigidez.
La rectitud, planitud y rigidez torsional de la estructura de soporte afectan directamente la precisión de posicionamiento y la estabilidad operativa del módulo completo.
2. Cremallera
La cremallera es el principal componente de transmisión lineal. Contiene una serie de dientes rectos o helicoidales a lo largo de su longitud y está montado paralelo a la dirección del movimiento.
Las rejillas se pueden producir en múltiples grados de precisión, perfiles de dientes, módulos, materiales y condiciones de tratamiento térmico. Los bastidores endurecidos y rectificados se utilizan comúnmente cuando el sistema requiere alta precisión de posicionamiento, resistencia al desgaste y una larga vida útil.
Para aplicaciones de carrera larga, se pueden alinear y conectar varias secciones de bastidor a lo largo del bastidor de la máquina. La correcta alineación de las juntas es fundamental porque los errores de paso de dientes o diferencias de altura entre secciones adyacentes pueden producir impactos, vibraciones, ruidos y errores de posicionamiento.
3. Piñón
El piñón es el engranaje giratorio que engrana con la cremallera. Recibe par del motor o caja de cambios y genera fuerza motriz lineal.
Los parámetros de diseño del piñón incluyen módulo de dientes, número de dientes, diámetro de paso, ángulo de presión, ancho de diente, material y dureza. El piñón debe coincidir exactamente con el perfil de la cremallera para lograr una transmisión suave y evitar un desgaste anormal.
Debido a que el piñón normalmente completa muchos más ciclos de engrane que un diente de cremallera individual, el material del piñón, la dureza y las condiciones de lubricación son especialmente importantes para la vida útil.
4. Motor y caja de cambios
Los servomotores se utilizan comúnmente en módulos lineales de piñón y cremallera porque proporcionan alta velocidad, fuerte capacidad de aceleración, control de circuito cerrado y sincronización precisa. Los motores paso a paso pueden ser adecuados para aplicaciones de baja velocidad o sensibles a los costos con requisitos de posicionamiento moderados.
A menudo se instala una caja de cambios planetaria entre el motor y el piñón. La caja de cambios puede aumentar el par de salida, reducir la velocidad del motor y mejorar la capacidad de conducción de carga. Sin embargo, se debe tener en cuenta el juego de la caja de cambios al calcular el error de posicionamiento total del eje.
El motor y la caja de cambios deben seleccionarse según la carga útil, la fricción, la aceleración, la velocidad de funcionamiento, la eficiencia de la transmisión, la fuerza externa, el ciclo de trabajo y el factor de seguridad.
5. Sistema de guía lineal
La transmisión de piñón y cremallera genera movimiento, pero por sí sola no proporciona una guía lineal precisa. Por lo tanto, se instalan carriles guía lineales y bloques guía para soportar el carro en movimiento y controlar su dirección.
El sistema de guía soporta cargas verticales, cargas laterales y momentos de vuelco. Los módulos de bastidor de servicio pesado pueden usar dos rieles guía paralelos con múltiples bloques guía para mejorar la rigidez y la distribución de la carga.
El espaciado de los rieles, el espaciado de los bloques, la precisión del montaje y la condición de lubricación influyen en el momento de carga permitido y la estabilidad operativa del eje.
6. Carro en movimiento
El carro es la plataforma móvil que conecta el accionamiento de piñón y cremallera a la carga externa. El motor, la caja reductora y el piñón pueden montarse directamente sobre el carro, según la estructura del módulo.
El carro normalmente contiene orificios de montaje roscados o superficies de posicionamiento para instalar brazos robóticos, pinzas, accesorios, cabezales de soldadura, cabezales de corte, cámaras de inspección u otros componentes de automatización.
Un carro bien diseñado debe proporcionar suficiente rigidez sin añadir masa en movimiento innecesaria. Una masa en movimiento excesiva aumenta los requisitos de par del motor y reduce el rendimiento de aceleración.
7. Mecanismo de ajuste del juego
Es necesario un espacio libre entre los dientes de la cremallera y del piñón para evitar que se atasquen, pero un espacio excesivo crea un juego. El juego puede reducir la precisión del posicionamiento y causar impacto durante la inversión de dirección.
Los métodos comunes para reducir la reacción incluyen:
- Ajuste de la distancia de instalación del piñón
- Uso de estructuras de montaje de piñón excéntrico o con resorte
- Uso de piñones partidos con precarga
- Uso de sistemas de precarga de doble piñón
- Aplicar compensación electrónica a través del controlador de movimiento.
Para sistemas de alta precisión, la precarga mecánica suele ser más eficaz que depender únicamente de la compensación del software.
8. Sistema de lubricación
Una lubricación correcta reduce la fricción, el desgaste de la superficie de los dientes, el aumento de temperatura y el ruido de funcionamiento. La grasa o el aceite se pueden aplicar manualmente, a través de una unidad de lubricación automática o mediante un piñón de lubricación.
Los equipos de carrera larga y ciclo de trabajo alto a menudo se benefician de la lubricación automática centralizada porque proporciona una distribución de lubricante más consistente y reduce la dependencia del mantenimiento de los operadores.
9. Sensores y finales de carrera
Los sensores de inicio establecen la posición de referencia de la máquina, mientras que los interruptores de límite evitan que el carro se desplace más allá del rango operativo seguro. Se pueden utilizar sensores adicionales para confirmar la posición, detectar colisiones o controlar el mantenimiento.
Los topes finales mecánicos también se instalan comúnmente como medida de seguridad secundaria. No deben utilizarse como dispositivos de posicionamiento normales porque los impactos repetidos pueden dañar el módulo.
10. Componentes protectores
Dependiendo del entorno operativo, el módulo puede incluir fuelles, cubiertas metálicas, portacables, protectores contra el polvo, cubiertas de bastidor o componentes de sellado.
La protección es particularmente importante en ambientes que contienen virutas de metal, salpicaduras de soldadura, polvo abrasivo, refrigerante, neblina de aceite u otros contaminantes que podrían ingresar a los dientes de la cremallera o al sistema de guía lineal.
Diseños de rejilla recta y helicoidal
Los módulos lineales de cremalleras pueden utilizar cremalleras de dientes rectos o cremalleras de dientes helicoidales.
Rejilla de dientes rectos
Una cremallera recta tiene dientes perpendiculares a la dirección de desplazamiento. Tiene una estructura simple, es relativamente económico y adecuado para muchas aplicaciones industriales generales.
Sin embargo, los dientes rectos se enganchan más repentinamente que los dientes helicoidales. A altas velocidades, esto puede provocar un mayor ruido y vibración de la transmisión.
Estante helicoidal
Una cremallera helicoidal tiene dientes en ángulo que se acoplan progresivamente. Varios dientes pueden permanecer parcialmente acoplados al mismo tiempo, mejorando la continuidad del contacto y la distribución de la carga.
Los sistemas de cremallera helicoidal generalmente ofrecen un movimiento más suave, menor ruido, mayor capacidad de carga y precisión de transmisión mejorada. A menudo se utilizan en máquinas herramienta de alta velocidad, equipos de procesamiento láser y sistemas de pórtico de precisión.
Debido a que el acoplamiento de los dientes helicoidales genera una fuerza axial, la estructura de soporte y soporte debe diseñarse para resistir la fuerza adicional.
Por qué los módulos lineales de cremallera son adecuados para movimientos de carrera larga
La capacidad de carrera larga es una de las ventajas más importantes de un módulo lineal de cremallera.
Un husillo de bolas se vuelve más difícil de usar a medida que aumenta la carrera. Los tornillos largos son más susceptibles a la flexión, la vibración y las limitaciones de velocidad crítica. Fabricar, transportar e instalar un tornillo de precisión muy largo también puede resultar complicado.
Una rejilla no gira en toda su longitud. Puede dividirse en varias secciones y montarse de forma continua en un bastidor largo de la máquina. El piñón se desplaza a lo largo de la cremallera, lo que permite que el sistema logre un recorrido largo sin girar un eje largo.
Esta construcción modular hace que las transmisiones de piñón y cremallera sean adecuadas para:
- Grandes robots de pórtico
- Largas líneas de producción
- Máquinas de corte por láser y plasma.
- Equipos CNC de gran formato
- Sistemas de transferencia de almacén
- Equipos de carga y descarga automatizados.
- Sistemas de manipulación de materiales de alta resistencia
En la ingeniería práctica, la carrera alcanzable está determinada principalmente por el bastidor de la máquina, la longitud de instalación del bastidor, la disposición de los carriles guía, la gestión de cables y el espacio de sitio, más que por la longitud de un eje de transmisión giratorio.
Capacidad de carga pesada
Los módulos lineales de cremallera a menudo se seleccionan para aplicaciones de carga pesada porque la fuerza de transmisión se transfiere mediante el engranaje directo de los dientes. El bastidor se puede montar sobre una estructura de acero rígida, mientras que grandes carriles guía y múltiples bloques guía soportan la carga útil.
La capacidad de carga pesada depende de varios factores:
- Par de salida del motor
- Relación de reducción de la caja de cambios
- Diámetro de paso del piñón
- Tamaño y material del diente de cremallera
- Dureza de la superficie del diente
- Número y tamaño de bloques guía.
- Distancia entre carriles guía
- Rigidez del carro
- Rigidez del marco de la máquina
- Requisitos de aceleración y desaceleración.
- Posición del centro de carga
La carga útil por sí sola no es suficiente para determinar si un módulo es adecuado. Los ingenieros también deben calcular las fuerzas radiales, las fuerzas axiales y los momentos de vuelco causados por una carga desplazada.
Una carga relativamente ligera ubicada lejos del centro del carro puede crear un momento mayor que una carga más pesada montada cerca del carro. Por este motivo, en el proceso de selección se deben incluir la posición de instalación y el centro de gravedad.
Características de rendimiento de los módulos lineales de cremalleras
Largo alcance de viaje
Las secciones del bastidor se pueden conectar para soportar largas distancias de movimiento. Esto hace que el diseño sea adecuado para máquinas grandes y líneas de producción donde los ejes convencionales accionados por tornillo pueden resultar poco prácticos.
Alta velocidad
Debido a que no hay un tornillo giratorio largo, los ejes impulsados por cremallera no se ven afectados por las limitaciones de velocidad crítica del tornillo de la misma manera que los sistemas de husillos de bolas. Por lo tanto, pueden soportar altas velocidades lineales en largas distancias de recorrido cuando el motor, la caja de cambios, las guías y el marco están diseñados correctamente.
Alta aceleración
Los módulos de bastidor servoaccionados pueden proporcionar una rápida aceleración y desaceleración. La aceleración real depende de la masa en movimiento, el par del motor, la relación de la caja de cambios, la rigidez del bastidor y los ajustes de control.
Fuerte capacidad de carga
Los perfiles de dientes grandes, las cremalleras endurecidas, las cajas de engranajes de alto torque y los sistemas de guía de alta resistencia permiten que el módulo mueva cargas sustanciales.
Alta rigidez estructural
Cuando se instala sobre una viga de acero rígida con una amplia separación entre rieles, el módulo puede resistir vibraciones y momentos de carga de manera efectiva.
Expansión de carrera flexible
El rango de recorrido se puede ampliar agregando secciones de bastidor y guía, siempre que se mantengan la estructura de soporte y la precisión de la alineación.
Adecuado para sistemas multieje
Los módulos de cremallera se pueden combinar en configuraciones XY, XZ, XYZ y de pórtico. También se pueden sincronizar electrónicamente dos ejes de cremallera paralelos para accionar un travesaño ancho.
Se debe controlar el contragolpe
Los sistemas de piñón y cremallera normalmente tienen cierta holgura mecánica. Las aplicaciones de alta precisión requieren precarga, cajas de engranajes de precisión, una precisión de dientes adecuada y una compensación de control eficaz.
La precisión de la instalación es importante
Los bastidores largos y los rieles guía deben instalarse con paralelismo, rectitud y alineación de juntas precisos. Los errores de instalación pueden provocar un contacto desigual de los dientes, ruido excesivo y desgaste prematuro.
Precisión del módulo lineal de cremallera
La precisión de un módulo lineal de cremallera depende del sistema completo de transmisión y guiado y no solo de la cremallera.
Los principales factores de precisión incluyen:
- Precisión del paso del bastidor
- Precisión de mecanizado del piñón
- Juego de la caja de cambios
- Holgura de acoplamiento del piñón y cremallera
- Rectitud del carril guía
- Deformación del marco
- Alineación de juntas de secciones de bastidor
- Resolución del codificador del motor
- Precisión de interpolación del controlador
- Expansión térmica
- Deformación inducida por carga
La precisión del posicionamiento describe qué tan cerca está la posición real de la posición ordenada. La repetibilidad describe la consistencia con la que el eje regresa a la misma posición en las mismas condiciones operativas.
Un sistema accionado por cremallera puede tener muy buena repetibilidad incluso cuando su precisión de posicionamiento absoluta requiere calibración o compensación. Se pueden agregar codificadores lineales cuando la aplicación necesita una medición directa de la posición del carro en lugar de depender únicamente del codificador del motor.
Aplicaciones comunes de los módulos lineales de cremalleras
Robots de pórtico
Los módulos lineales de cremallera se utilizan ampliamente como eje horizontal de grandes robots de pórtico. Su capacidad de carrera larga y su rendimiento con cargas pesadas los hacen adecuados para mover vigas transversales, brazos robóticos, pinzas y piezas de trabajo en grandes áreas de trabajo.
Sistemas de robots cartesianos
Los ejes accionados por cremallera se pueden combinar con husillos de bolas, correas de distribución o ejes de cremallera adicionales para construir robots cartesianos XY, XZ y XYZ. Estos sistemas se utilizan para carga, descarga, paletizado, traslado y montaje.
Máquinas de corte por láser
Las máquinas de corte por láser de alta velocidad suelen utilizar transmisiones de cremallera helicoidales de precisión porque requieren un recorrido largo, una aceleración rápida, un movimiento suave y una transmisión estable.
Máquinas herramienta CNC
Las fresadoras, fresadoras y sistemas de mecanizado de gran formato pueden utilizar accionamientos de piñón y cremallera cuando la carrera requerida es demasiado larga para una disposición práctica de husillo de bolas.
Automatización de soldadura
Los módulos accionados por bastidores pueden mover antorchas de soldadura, posicionadores y equipos robóticos a lo largo de piezas de trabajo largas. Las cubiertas protectoras y una lubricación adecuada son importantes porque los entornos de soldadura pueden contener salpicaduras y polvo.
Manipulación de materiales
Los ejes de estantería de alta resistencia se utilizan para transportar componentes, accesorios, paletas, módulos de batería, piezas metálicas y materiales de producción entre estaciones de trabajo.
Carga y descarga automatizada
Los módulos de bastidor de carrera larga pueden mover pinzas robóticas entre máquinas herramienta, posiciones de almacenamiento y líneas transportadoras. Se utilizan habitualmente en células de fabricación automatizadas.
Logística y Almacenamiento
Los sistemas accionados por estanterías se utilizan en unidades de transferencia, equipos de almacenamiento, sistemas de apilamiento y otros sistemas de automatización de almacenes que requieren un movimiento horizontal prolongado.
Grandes sistemas de inspección
Las cámaras de visión, los escáneres láser y los sensores de medición se pueden mover sobre productos de gran tamaño mediante un eje lineal accionado por bastidor.
Nuevos equipos de producción de energía
Los módulos de cremallera se pueden utilizar en líneas de producción de baterías, energía solar y almacenamiento de energía para transferencia, apilamiento, manipulación y posicionamiento de materiales a larga distancia.
Módulo lineal de cremallera frente a husillo de bolas
| Elemento de comparación | Módulo lineal de cremallera | Módulo lineal de husillo de bolas |
|---|---|---|
| Accidente cerebrovascular típico | Adecuado para viajes largos y muy largos. | Más adecuado para viajes cortos y medianos. |
| Velocidad máxima | Muy adecuado para alta velocidad en largas distancias | Puede estar limitado por la velocidad crítica del tornillo. |
| Capacidad de carga | Adecuado para cargas pesadas y grandes estructuras. | Adecuado para cargas de precisión dentro de la capacidad del tornillo |
| Precisión de posicionamiento | Depende en gran medida del grado del bastidor, el juego y la instalación. | Generalmente es más fácil lograr una alta precisión de posicionamiento |
| Reacción | Requiere precarga o compensación | Puede utilizar tuercas de bolas precargadas. |
| Expansión de trazo | Se puede ampliar con varias secciones de bastidor | Limitado por la fabricación del tornillo y la longitud operativa. |
| Aplicaciones típicas | Robots pórtico, corte por láser, líneas de producción largas. | Montaje, inspección y posicionamiento de máquinas de precisión |
La elección correcta depende de la carrera, velocidad, carga, precisión, espacio de instalación y presupuesto requeridos. Generalmente se prefiere un módulo lineal de cremallera para movimientos de carrera larga, alta velocidad y trabajo pesado, mientras que unmódulo de husillo de bolasA menudo se prefiere cuando el tamaño compacto y la alta precisión de posicionamiento son más importantes.
Cremallera de engranajes versus módulo lineal de correa de distribución
| Elemento de comparación | Módulo lineal de cremallera | Módulo lineal de correa de distribución |
|---|---|---|
| Capacidad de carga | Más adecuado para cargas pesadas | Más adecuado para cargas ligeras y medias. |
| Rigidez estructural | Alto cuando se monta sobre un marco rígido | Más bajo debido a la elasticidad del cinturón. |
| Carrera larga | Excelente para viajes muy largos. | Adecuado para viajes largos dentro de los límites del diseño del cinturón. |
| Mantenimiento | Requiere lubricación de dientes e inspección de compromiso. | Requiere inspección de tensión y desgaste de la correa. |
| Ruido | Puede ser más alto, especialmente con dientes rectos. | Generalmente más silencioso |
| Uso típico | Pórticos de servicio pesado y máquinas grandes | Transferencia de alta velocidad y automatización ligera |
Ventajas de los módulos lineales de cremallera
- Adecuado para distancias de viaje largas y muy largas
- Fuerte capacidad de carga y empuje.
- Alta velocidad en carreras largas
- Buena compatibilidad con grandes estructuras de pórtico
- Extensión de carrera modular flexible
- Sin limitación de velocidad crítica de tornillo giratorio largo
- Adecuado para aplicaciones industriales duras y pesadas
- Se puede combinar en sistemas de automatización de varios ejes.
- Admite configuraciones de pórtico sincronizadas de doble unidad
- Disponible con diseños de rejilla recta o helicoidal
Limitaciones de los módulos lineales de cremalleras
- Se debe controlar el juego para un posicionamiento preciso.
- La instalación de bastidores y guías requiere una alineación precisa
- Los dientes de los engranajes requieren lubricación regular
- Las estructuras de racks abiertos pueden verse afectadas por el polvo y los escombros.
- El ruido de funcionamiento puede ser mayor que el de un sistema accionado por correa
- Los bastidores de máquinas largos requieren suficiente rigidez estructural
- Las juntas de las secciones del bastidor deben instalarse con cuidado.
- Los sistemas de alta precisión pueden requerir retroalimentación del codificador lineal
Cómo seleccionar un módulo lineal de cremallera
Seleccionar el módulo lineal de cremallera correcto requiere una evaluación completa de la carga mecánica, el perfil de movimiento y el entorno operativo.
1. Determine la carrera requerida
Defina la distancia de recorrido efectiva e incluya espacio adicional para aceleración, desaceleración, posiciones de sensores, paradas mecánicas y acceso de mantenimiento.
2. Calcule la carga útil y el momento de carga
Considere la masa total en movimiento, incluida la pieza de trabajo, el dispositivo, la pinza, los cables del motor y el equipo montado en el carro. Calcular los momentos de vuelco según la posición del centro de carga.
3. Definir velocidad y aceleración
La velocidad máxima por sí sola no es suficiente. La aceleración, desaceleración, tiempo de ciclo y frecuencia de movimiento determinan el par motor real y la carga estructural.
4. Establecer requisitos de precisión
Especifique la precisión de posicionamiento, la repetibilidad, la resolución y el juego permitido por separado. No utilice estos términos como si describieran el mismo desempeño.
5. Seleccione el tipo de bastidor
Los bastidores rectos son adecuados para aplicaciones generales, mientras que los bastidores helicoidales suelen seleccionarse para un movimiento más suave, silencioso y de mayor rendimiento.
6. Seleccione el motor y la caja de cambios.
El sistema de accionamiento debe proporcionar suficiente par continuo, par máximo y velocidad manteniendo al mismo tiempo un margen de seguridad adecuado.
7. Verifique el marco de soporte
Un módulo de rack de alta calidad no puede funcionar con precisión en un marco flexible o mal alineado. La estructura base debe proporcionar rectitud, planitud y rigidez torsional adecuadas.
8. Evaluar el medio ambiente
El polvo, las virutas, el refrigerante, la temperatura, la humedad, los requisitos de la sala limpia y el riesgo de corrosión afectan la selección de materiales, la lubricación y el diseño de protección.
9. Considere la gestión de cables
Los sistemas de carrera larga requieren portacables del tamaño correcto y cables flexibles. Se deben tener en cuenta el radio de curvatura del soporte, la longitud del recorrido y la dirección de instalación.
10. Acceso al mantenimiento del plan
El diseño de la máquina debería permitir a los técnicos inspeccionar los dientes de la cremallera, reponer el lubricante, ajustar el engranaje del piñón y reemplazar los componentes desgastados de forma segura.
Requisitos de instalación
La instalación correcta es esencial para el rendimiento y la vida útil de un eje lineal accionado por cremallera.
- Inspeccione la superficie de montaje para verificar que esté plana y limpia.
- Alinee los rieles guía antes del ajuste final.
- Instale las secciones del bastidor paralelas al sistema de guía.
- Utilice herramientas de alineación en las juntas de cremallera para mantener la continuidad del paso de los dientes.
- Ajuste el enganche del piñón sin precarga excesiva.
- Verifique el movimiento del carro en todo su recorrido.
- Verifique la alineación del motor, la caja de cambios y el acoplamiento.
- Instalar sensores de vivienda, finales de carrera y topes mecánicos.
- Aplique el lubricante especificado antes de la operación.
- Realice la puesta en marcha a baja velocidad antes de aumentar la velocidad y la carga.
Para sistemas de pórtico de doble accionamiento, ambos lados deben estar alineados mecánicamente y sincronizados electrónicamente. Una sincronización incorrecta puede torcer el travesaño, sobrecargar los bloques guía y dañar los dientes de la cremallera.
Mantenimiento de módulos lineales de cremalleras
El mantenimiento regular ayuda a mantener el rendimiento del posicionamiento y evitar tiempos de inactividad inesperados.
- Inspeccione los dientes del piñón y cremallera en busca de desgaste, picaduras o daños.
- Mantenga el intervalo de lubricación especificado.
- Compruebe si hay ruidos y vibraciones anormales.
- Inspeccione las juntas de las cremalleras y los pernos de montaje.
- Compruebe el juego del piñón y el estado de engrane.
- Inspeccione los cojinetes y sellos de salida de la caja de cambios.
- Limpie los residuos del sistema de rejilla y guía.
- Inspeccionar portacables y cables flexibles.
- Verifique el funcionamiento del sensor de inicio y límite.
- Verifique la sincronización del pórtico cuando se utilicen unidades duales.
Los intervalos de mantenimiento deben ajustarse según la velocidad de operación, la distancia de recorrido, la carga, el ciclo de trabajo, el nivel de contaminación y el tipo de lubricante. Los equipos que funcionan continuamente en condiciones de polvo o de alta carga generalmente requieren inspecciones más frecuentes.
Preguntas frecuentes
¿Es un módulo lineal de cremallera adecuado para un posicionamiento de precisión?
Sí. Una cremallera de precisión, una caja de cambios de bajo juego, un sistema de piñón precargado, un marco rígido y un sistema de retroalimentación adecuado pueden proporcionar un posicionamiento preciso. Para una precisión absoluta muy alta, se puede agregar un codificador lineal para medir la posición del carro directamente.
¿Cuánto tiempo puede viajar un módulo lineal de cremallera?
El bastidor se puede instalar en secciones conectadas, de modo que la carrera se pueda extender según la estructura de la máquina y los requisitos de la aplicación. Los límites prácticos suelen estar relacionados con la rigidez del marco, la instalación de guías, la gestión de cables y el espacio disponible.
¿Puede un módulo de cremallera transportar cargas pesadas?
Sí. Los sistemas de piñón y cremallera se utilizan ampliamente en la automatización de trabajos pesados. La capacidad de carga real depende del par del motor, la relación de la caja de cambios, el tamaño de la cremallera, el sistema de guía, el diseño del carro y el momento de carga.
¿Tiene una transmisión de piñón y cremallera holgura?
Normalmente existe cierto espacio entre los dientes. El juego se puede reducir mediante mecanismos de precarga, piñones dobles, cajas de engranajes de precisión y compensación del controlador.
¿Debo elegir una rejilla recta o una rejilla helicoidal?
Una rejilla recta es económica y adecuada para muchas aplicaciones generales. Generalmente se prefiere una cremallera helicoidal cuando se requiere un movimiento más suave, menos ruido, mayor capacidad de carga o una mejor precisión de transmisión.
¿Se pueden sincronizar dos módulos de cremallera?
Sí. A menudo se instalan dos ejes accionados por cremallera en lados opuestos de un pórtico y se sincronizan electrónicamente a través del controlador de movimiento. La alineación mecánica correcta y el ajuste del servo son esenciales.
Conclusión
Amódulo lineal de cremalleraes una poderosa solución de movimiento lineal para equipos industriales que requieren largos recorridos, gran capacidad de carga, alta velocidad y fuerte rigidez estructural. Su transmisión de piñón y cremallera convierte la rotación del motor en movimiento lineal directo al tiempo que permite ampliar el rango de recorrido a través de secciones de cremallera modulares.
El sistema completo normalmente incluye cremallera, piñón, motor, caja de cambios, guías lineales, carro, marco de soporte, sistema de lubricación, sensores y componentes de protección. Cada componente afecta la capacidad de carga, la precisión, la velocidad, el ruido, la vida útil y los requisitos de mantenimiento del eje.
En comparación con el husillo de bolas ymódulos de correa de distribución, los ejes lineales accionados por cremallera son especialmente adecuados para grandes robots de pórtico, máquinas de corte por láser, equipos CNC, sistemas de manipulación de materiales, automatización logística y otras aplicaciones de trabajo pesado de carrera larga.
Una selección exitosa requiere más que verificar la carga útil y la carrera. Los ingenieros también deben evaluar la velocidad, la aceleración, el momento de carga, el juego, la precisión de la cremallera, la disposición de las guías, la rigidez del marco, las condiciones ambientales y los requisitos de mantenimiento. Cuando se diseña, instala y mantiene adecuadamente, un módulo lineal de cremallera puede proporcionar un movimiento estable y eficiente para sistemas de automatización industrial exigentes.
