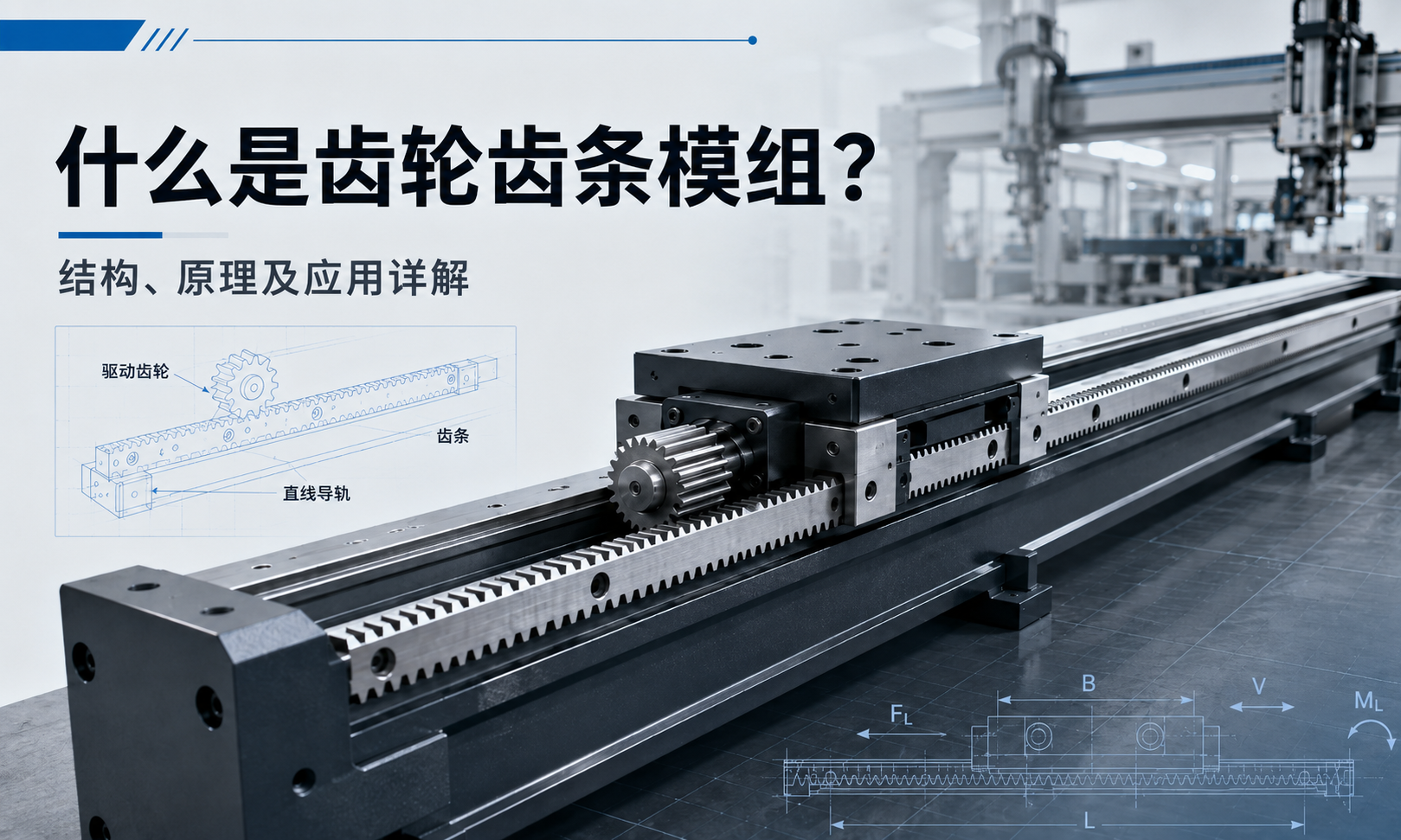

什么是齿轮齿条模组？结构、原理及应用详解

齿轮齿条模组是一种通过齿轮与齿条相互啮合，将电机旋转运动转换为直线运动的工业自动化执行机构。它通常由齿条、驱动齿轮、电机、减速机、直线导轨、导轨滑块、工作滑台、支撑底座、润滑系统、传感器及防护组件组成。

与通过滚珠丝杆和螺母传递动力的滚珠丝杆模组不同，齿轮齿条模组由电机带动齿轮旋转，齿轮沿固定齿条连续啮合，从而驱动滑台或整个运动机构沿直线导轨移动。由于齿条可以采用多段拼接方式安装，因此特别适合长行程、高速度、重负载及大型自动化设备。

齿轮齿条直线模组广泛应用于桁架机械手、直角坐标机器人、激光切割设备、数控机床、自动上下料系统、焊接设备、物流输送设备、大型视觉检测设备及重载搬运生产线。

本文将详细介绍什么是齿轮齿条模组、齿轮齿条模组如何工作、主要结构组成、长行程运动能力、重载性能、精度影响因素、典型应用以及选型和维护注意事项。

什么是齿轮齿条模组？

齿轮齿条模组也称为齿轮齿条直线模组、齿条传动模组、齿轮齿条滑台或齿条驱动直线轴，是一种将齿轮齿条传动系统、直线导向系统和驱动控制系统集成为一体的模块化直线运动装置。

齿条是一种沿直线方向连续分布齿形的机械传动零件，齿轮则是与齿条齿形相匹配的圆形传动零件。当电机带动齿轮旋转时，齿轮与齿条之间产生啮合力，将旋转运动转换为沿齿条方向的直线运动。

在常见结构中，齿条固定安装在底座或钢结构横梁上，电机、减速机、驱动齿轮和工作滑台一起沿齿条移动。这种固定齿条、移动齿轮的结构不需要带动整根长齿条往复运动，更适合长距离直线传动。

标准化齿轮齿条模组既可以作为单独的直线轴使用，也可以组合成XY十字平台、XZ悬臂结构、XYZ龙门系统、双驱龙门及大型桁架机械手。

齿轮齿条模组如何工作？

齿轮齿条模组的工作原理建立在齿轮与齿条的直接机械啮合基础上。

1. 伺服电机或步进电机输出旋转运动。
2. 电机通过减速机、联轴器或直连结构将扭矩传递给驱动齿轮。
3. 驱动齿轮旋转并与固定齿条连续啮合。
4. 齿轮与齿条之间的啮合力形成直线方向的驱动力。
5. 工作滑台沿直线导轨做往复直线运动。
6. 运动控制器控制滑台的位置、速度、加速度和运行轨迹。
7. 编码器、原点传感器和限位开关提供位置反馈及安全保护。

驱动齿轮每旋转一周所产生的直线移动距离，主要由齿轮的分度圆直径决定。齿轮直径越大，每转一圈对应的直线移动距离通常越长；齿轮直径越小，在相同驱动扭矩下可以产生更大的直线推力。

在伺服驱动系统中，电机编码器会持续向控制器反馈电机位置。控制器将实际位置与目标位置进行比较，并实时调整电机输出，使齿轮齿条模组能够完成定位、速度控制、多轴插补和同步运动。

齿轮齿条模组的基础结构

齿轮齿条模组并不是简单地将一根齿条和一个齿轮组合在一起，而是一套同时承担驱动、导向、承载、定位和安全保护功能的完整运动系统。

1. 支撑底座或结构横梁

支撑底座是齿轮齿条模组的主要机械基础，用于安装直线导轨、齿条和相关附件。根据行程、负载和刚性要求，底座可以采用铝合金型材、加工钢梁、焊接钢结构或其他加强型机械结构。

铝合金型材重量较轻、模块化程度高，适合中等负载和标准自动化设备。钢结构横梁具有更高的抗弯刚性和抗扭刚性，适合长跨度、重负载及大型龙门设备。

底座的直线度、平面度和结构刚性会直接影响齿轮齿条模组的定位精度、运行振动和使用寿命。

2. 齿条

齿条是齿轮齿条传动系统中的主要直线传动部件，其表面沿长度方向加工有连续齿形。齿条通常平行安装在直线导轨的一侧或两条导轨之间。

根据应用要求，齿条可以采用不同的模数、精度等级、齿形、材料和热处理工艺。对于高速、高负载和高精度设备，通常会使用经过淬火、磨齿或精密加工的齿条，以提高齿面硬度、耐磨性和传动精度。

在长行程设备中，多段齿条可以依次拼接安装。相邻齿条连接位置必须保证齿距连续、高度一致和啮合顺畅，否则齿轮经过接缝时可能出现冲击、振动、噪音或定位误差。

3. 驱动齿轮

驱动齿轮是与齿条啮合并产生直线驱动力的旋转部件。它从电机或减速机获得扭矩，再通过齿面接触将动力传递给齿条。

驱动齿轮的主要参数包括模数、齿数、分度圆直径、压力角、齿宽、材料和表面硬度。驱动齿轮与齿条必须使用相互匹配的齿形参数，否则容易出现啮合不良、噪音增大和异常磨损。

由于驱动齿轮在运行过程中会不断与不同位置的齿条啮合，其累计啮合次数通常较高，因此驱动齿轮的材料、硬度、安装精度和润滑条件对整体寿命非常重要。

4. 电机与减速机

齿轮齿条模组通常采用伺服电机驱动。伺服电机具有速度范围宽、加速性能好、闭环控制和多轴同步能力强等特点，适合高速、高负载和频繁往复运动。

对于速度和定位要求较低、成本较为敏感的应用，也可以使用步进电机。

电机与驱动齿轮之间通常会安装行星减速机。减速机能够降低输出转速、放大输出扭矩，并提高系统带动重载的能力。但减速机本身也可能存在回程间隙，因此必须将减速机背隙计入模组整体定位误差。

电机和减速机选型需要综合考虑负载重量、摩擦阻力、运行速度、加速度、外部作用力、工作频率、传动效率和安全系数。

5. 直线导轨系统

齿轮齿条负责产生驱动力，但不能单独保证运动方向和承载稳定性，因此必须配合直线导轨和导轨滑块使用。

直线导轨用于限制滑台的运动方向，并承受垂直载荷、侧向载荷和倾覆力矩。重载齿轮齿条模组通常采用两条平行导轨和多个导轨滑块，以提高整体刚性和负载分布能力。

导轨间距、滑块间距、导轨规格、安装精度和润滑状态，都会影响模组能够承受的负载和力矩。

6. 工作滑台

工作滑台是连接齿轮齿条驱动系统和外部负载的移动平台。根据结构设计，电机、减速机和驱动齿轮也可能安装在工作滑台上，并随滑台一起移动。

滑台表面通常设置螺纹孔、定位孔或安装基准面，用于安装机械手、夹具、吸盘、焊枪、切割头、视觉相机、检测传感器及其他自动化执行部件。

工作滑台需要在保证刚性的同时控制自身重量。如果滑台结构过重，会增加移动质量，提高电机扭矩需求，并降低模组的加速度性能。

7. 消隙或预紧机构

为了防止齿轮与齿条卡死，齿面之间通常需要保留一定啮合间隙。但间隙过大会形成回程间隙，使模组在改变运动方向时出现空行程、冲击和定位误差。

常见的齿轮齿条消隙方式包括：

• 调整驱动齿轮与齿条之间的安装距离
• 采用偏心轴或可调式齿轮安装座
• 采用弹簧预紧齿轮结构
• 采用双齿轮预紧结构
• 采用分体式消隙齿轮
• 通过运动控制器进行软件补偿

对于高精度设备，机械预紧通常比单纯依靠软件补偿更加稳定。

8. 润滑系统

齿轮齿条之间属于滑动与滚动复合接触，必须保持适当润滑。正确润滑能够减少摩擦、齿面磨损、温升和运行噪音。

润滑方式可以采用人工定期涂脂、自动供油装置、集中润滑系统或润滑齿轮。对于长行程、高频率和连续运行设备，自动润滑系统能够提供更加稳定的润滑效果，并减少因人工维护不及时造成的磨损。

9. 传感器与限位开关

原点传感器用于建立设备参考位置，正负限位开关用于防止工作滑台超出安全行程。系统还可以配置位置确认、碰撞检测或维护监测传感器。

模组两端通常还会安装机械限位块，作为电气限位失效后的辅助保护。机械限位块不应作为正常停止位置长期使用，否则频繁撞击可能损坏滑台、导轨和传动部件。

10. 防护组件

根据使用环境，齿轮齿条模组可以配置风琴罩、钣金防护罩、齿条防护罩、拖链、防尘板或密封组件。

在存在金属切屑、焊渣、粉尘、冷却液或油雾的环境中，防护设计非常重要。如果异物进入齿轮齿条啮合区域，可能造成齿面损伤、卡滞和定位误差。

直齿齿条与斜齿齿条

齿轮齿条模组主要可以采用直齿齿条或斜齿齿条。

直齿齿条

直齿齿条的齿线方向与运动方向垂直，结构简单、制造成本相对较低，适合一般工业自动化设备。

由于直齿啮合时齿面进入和退出接触较为直接，在高速运行时可能产生较明显的冲击、振动和噪音。

斜齿齿条

斜齿齿条的齿线具有一定倾斜角度，齿轮与齿条啮合时会逐渐进入接触，并且通常有多个齿同时参与传动。

与直齿结构相比，斜齿齿条通常具有运行更平稳、噪音更低、承载能力更强和传动精度更好的特点，因此常用于高速机床、激光切割设备和高性能龙门系统。

斜齿啮合会产生一定轴向力，因此轴承、齿轮轴和安装结构需要具备承受轴向载荷的能力。

为什么齿轮齿条模组适合长行程运动？

长行程能力是齿轮齿条模组最重要的特点之一。

滚珠丝杆的长度增加后，容易受到弯曲、振动和临界转速限制。超长丝杆的加工、运输、安装和支撑也更加困难。

齿轮齿条模组中的齿条本身不需要高速旋转，可以分成多段连续安装在设备机架上。驱动齿轮沿着齿条移动，因此不需要依靠一根超长旋转轴完成传动。

这种模块化安装方式特别适合以下长行程设备：

• 大型桁架机械手
• 长距离自动化生产线
• 激光切割和等离子切割设备
• 大型数控加工设备
• 仓储物流搬运系统
• 自动上下料设备
• 重载物料输送系统

在实际项目中，齿轮齿条模组的行程通常主要受到设备机架长度、导轨安装条件、拖链布置、现场空间和结构刚性的限制，而不是受到长旋转传动轴的限制。

齿轮齿条模组的重载能力

齿轮齿条模组采用齿面直接啮合传递动力，可以将齿条固定在高刚性钢结构上，再配合大规格直线导轨和多个导轨滑块承受负载，因此适合重载自动化设备。

齿轮齿条模组的实际负载能力主要受到以下因素影响：

• 电机输出扭矩
• 减速机减速比
• 驱动齿轮分度圆直径
• 齿条模数和齿宽
• 齿条及齿轮材料
• 齿面硬度和热处理工艺
• 直线导轨和滑块规格
• 导轨之间的安装距离
• 工作滑台刚性
• 设备机架刚性
• 加速和减速要求
• 负载重心位置

选型时不能只查看负载重量，还必须计算负载产生的径向力、轴向力和倾覆力矩。

即使负载本身不重，如果负载重心距离工作滑台较远，也可能产生较大的倾覆力矩。相反，重量较大的负载如果靠近滑台中心安装，产生的力矩可能更小。因此，负载安装位置和重心必须纳入选型计算。

齿轮齿条模组的性能特点

长行程能力强

齿条可以采用多段拼接方式连续安装，因此适合大型设备和长距离运动场景。

长行程下仍可保持较高速度

齿轮齿条模组没有超长旋转丝杆，因此不会像滚珠丝杆系统一样明显受到丝杆临界转速限制。只要电机、减速机、导轨和机架设计合理，就能够在长行程条件下保持较高运行速度。

加速性能好

采用伺服电机驱动时，齿轮齿条模组可以实现快速加速和减速。实际加速度受到移动质量、电机扭矩、减速比、机架刚性和控制参数影响。

负载能力强

大模数齿条、高硬度齿面、高扭矩减速机和重载直线导轨，可以使模组承担较大的负载和推力。

结构刚性高

当齿轮齿条模组安装在高刚性钢梁上，并合理增加导轨间距时，可以有效抵抗振动、弯曲变形和倾覆力矩。

行程扩展灵活

通过增加齿条、导轨和支撑结构的长度，可以扩展模组行程，但必须保证各段结构的直线度、平行度和接缝安装精度。

适合多轴系统

齿轮齿条模组可以组合成XY、XZ、XYZ及龙门结构。大型龙门系统还可以在横梁两侧各安装一套齿轮齿条轴，通过伺服控制实现双驱同步。

需要控制回程间隙

齿轮齿条传动通常存在一定机械间隙。高精度设备需要采用预紧机构、低背隙减速机、高精度齿条和控制补偿。

安装精度要求较高

长齿条和长导轨必须保持良好的平行度、直线度和接缝连续性。安装误差可能导致齿面受力不均、噪音增大、运行卡滞和异常磨损。

齿轮齿条模组的精度影响因素

齿轮齿条模组的精度由整个驱动系统、导向系统和支撑结构共同决定，而不是只取决于齿条的精度等级。

主要精度影响因素包括：

• 齿条齿距精度
• 驱动齿轮加工精度
• 减速机回程间隙
• 齿轮齿条啮合间隙
• 导轨直线度和平行度
• 设备机架变形
• 齿条接缝安装误差
• 电机编码器分辨率
• 运动控制器插补精度
• 温度变化产生的热膨胀
• 负载造成的结构变形

定位精度表示模组实际到达位置与控制指令位置之间的偏差。重复定位精度表示模组在相同条件下多次返回同一位置时的一致性。

齿轮齿条模组即使绝对定位精度需要通过校准和补偿提高，也可能具有较好的重复定位精度。对于绝对位置精度要求较高的设备，可以增加直线光栅尺或磁栅尺，直接测量工作滑台的位置，而不是只依赖电机编码器推算位置。

齿轮齿条模组的典型应用

桁架机械手

齿轮齿条模组经常作为大型桁架机械手的水平运动轴。其长行程和重载能力适合带动横梁、机械臂、夹爪和工件在较大工作区域内移动。

直角坐标机器人

齿轮齿条轴可以与滚珠丝杆轴、同步带轴或其他齿条轴组合，构建XY、XZ和XYZ直角坐标机器人，用于搬运、码垛、上下料和自动装配。

激光切割设备

高速激光切割设备通常需要长行程、高速度、快速加减速和平稳运行，因此常采用高精度斜齿齿条传动。

数控机床

大型雕刻机、龙门铣床和长行程加工设备，在滚珠丝杆难以满足行程要求时，可以采用齿轮齿条传动。

自动焊接设备

齿轮齿条模组可以带动焊枪、焊接机械臂或工件定位机构沿长工件移动。由于焊接环境中可能存在焊渣和粉尘，因此需要配置防护罩并保持充分润滑。

重载物料搬运

重载齿轮齿条模组可以用于搬运工装夹具、托盘、电池模组、金属零件及其他生产物料。

自动上下料系统

长行程齿条模组能够带动机械夹爪在机床、料仓、输送线和缓存工位之间移动，常用于自动化生产单元。

仓储物流设备

齿轮齿条传动可以应用于仓储转运设备、堆垛系统、移载机构及其他需要长距离水平运动的物流自动化设备。

大型视觉检测设备

视觉相机、激光扫描仪和测量传感器可以安装在齿轮齿条模组上，对大型工件进行连续扫描和检测。

新能源生产设备

在锂电池、光伏和储能生产线中，齿轮齿条模组可以用于长距离输送、搬运、堆叠和工位定位。

齿轮齿条模组与滚珠丝杆模组对比

对比项目	齿轮齿条模组	滚珠丝杆模组
适用行程	适合长行程和超长行程	更适合短行程和中等行程
运行速度	适合长距离高速运动	可能受到丝杆临界转速限制
负载能力	适合重载和大型机械结构	适合丝杆额定能力范围内的精密负载
定位精度	受齿条等级、背隙和安装精度影响较大	通常更容易实现较高定位精度
回程间隙	需要通过预紧或补偿控制	可以使用预压滚珠螺母控制
行程扩展	可以通过多段齿条拼接扩展	受到丝杆加工长度和运行条件限制
典型应用	桁架机械手、激光切割、大型生产线	精密装配、检测和设备定位

两种模组没有绝对的优劣，主要取决于设备对行程、速度、负载、精度、空间和成本的要求。长行程、高速度和重载运动通常更适合齿轮齿条模组；紧凑结构和高定位精度应用通常更适合滚珠丝杆模组。

齿轮齿条模组与同步带模组对比

对比项目	齿轮齿条模组	同步带模组
负载能力	更适合重载	更适合轻载和中等负载
结构刚性	安装在高刚性机架上时刚性较高	受到同步带弹性影响
长行程能力	适合超长行程	适合设计范围内的长行程
维护内容	需要检查齿面润滑和啮合状态	需要检查同步带张力和磨损
运行噪音	直齿结构的噪音可能较高	通常运行更安静
典型应用	重载龙门和大型机械设备	高速输送和轻量化自动化设备

齿轮齿条模组的主要优势

• 适合长行程和超长行程运动
• 负载能力和驱动推力较强
• 长行程条件下仍可实现较高速度
• 适合大型龙门和桁架机械结构
• 可以通过拼接齿条灵活扩展行程
• 不受超长旋转丝杆临界转速的明显限制
• 适合重载和复杂工业环境
• 便于组成多轴自动化系统
• 支持双驱龙门同步控制
• 可以选择直齿或斜齿结构

齿轮齿条模组的局限性

• 高精度定位时需要控制回程间隙
• 齿条和导轨安装精度要求较高
• 齿轮齿条啮合区域需要定期润滑
• 开放式齿条容易受到粉尘和异物影响
• 运行噪音可能高于同步带模组
• 长行程设备需要高刚性支撑机架
• 多段齿条接缝需要精确调整
• 高精度应用可能需要增加直线位置反馈

如何选择齿轮齿条模组？

1. 确定有效行程

除了工艺所需的实际移动距离，还要预留加速距离、减速距离、传感器安装位置、机械限位位置及维护空间。

2. 计算负载和负载力矩

需要统计工件、夹具、机械手、拖链、电缆及所有随滑台移动部件的总重量，并根据负载重心位置计算倾覆力矩。

3. 确定速度和加速度

不能只查看最高速度。加速度、减速度、单次运行距离、节拍和往复频率都会影响电机扭矩和结构载荷。

4. 明确精度要求

应分别明确定位精度、重复定位精度、控制分辨率和允许回程间隙，不能将这些参数混为一谈。

5. 选择齿条类型

一般工业应用可以选择直齿齿条；需要更平稳、更低噪音和更高性能时，可以选择斜齿齿条。

6. 选择电机和减速机

驱动系统需要具备足够的持续扭矩、峰值扭矩和输出速度，同时保留合理的安全余量。

7. 检查机架刚性

即使齿轮齿条本身精度较高，如果安装机架刚性不足或基准面不平，也无法获得稳定精度。支撑结构必须具备足够的直线度、平面度和抗扭刚性。

8. 分析运行环境

粉尘、金属切屑、冷却液、温度、湿度、洁净度和腐蚀风险都会影响材料选择、润滑方式和防护结构。

9. 规划拖链与电缆

长行程设备需要选择适合的拖链和高柔性电缆，并考虑拖链弯曲半径、运行长度、安装方向和内部填充率。

10. 预留维护空间

设备结构应方便技术人员检查齿面、补充润滑剂、调整齿轮啮合间隙和更换磨损部件。

齿轮齿条模组安装要求

• 检查安装基面是否清洁、平整。
• 先调整直线导轨，再进行最终锁紧。
• 保证齿条与直线导轨保持平行。
• 使用齿条对接工具调整相邻齿条接缝。
• 合理调整齿轮与齿条的啮合深度。
• 检查滑台在全行程范围内是否顺畅。
• 检查电机、减速机和齿轮轴的安装同轴度。
• 安装原点传感器、限位开关和机械限位块。
• 调试前按照要求添加润滑剂。
• 先进行低速空载运行，再逐步提高速度和负载。

双驱龙门系统需要同时保证两侧机械安装平行和伺服控制同步。如果两侧不同步，可能导致横梁扭曲、导轨滑块过载和齿轮齿条损坏。

齿轮齿条模组维护方法

• 检查齿轮和齿条是否出现磨损、点蚀或缺齿。
• 按照规定周期补充润滑脂或润滑油。
• 检查运行过程中是否存在异常噪音和振动。
• 检查齿条接缝和安装螺栓是否松动。
• 检查齿轮啮合间隙是否发生变化。
• 检查减速机输出轴承和密封状态。
• 清理齿条和导轨周围的粉尘及异物。
• 检查拖链和高柔性电缆磨损情况。
• 检查原点和限位传感器是否正常。
• 双驱系统需要定期检查两侧同步状态。

维护周期需要根据运行速度、累计行程、负载、工作频率、污染程度和润滑剂类型进行调整。连续运行、高负载或粉尘较多的设备通常需要缩短检查和润滑周期。

常见问题

齿轮齿条模组适合高精度定位吗？

可以。通过使用高精度齿条、低背隙减速机、预紧齿轮结构、高刚性机架和合适的位置反馈系统，可以提高定位精度。对于绝对精度要求非常高的应用，还可以配置直线光栅尺直接测量滑台位置。

齿轮齿条模组能够实现多长行程？

齿条可以采用多段拼接安装，因此可以根据设备结构和现场需求扩展行程。实际限制通常来自机架刚性、导轨安装、拖链布置和现场空间。

齿轮齿条模组可以承受重载吗？

可以。齿轮齿条传动广泛应用于重载自动化设备。实际负载能力由电机扭矩、减速比、齿条规格、导轨系统、滑台结构和负载力矩共同决定。

齿轮齿条传动是否存在回程间隙？

齿面之间通常会保留一定间隙。可以通过预紧结构、双齿轮消隙、低背隙减速机和控制补偿减小回程间隙。

应该选择直齿齿条还是斜齿齿条？

直齿齿条成本相对较低，适合一般工业应用。需要运行更平稳、噪音更低、负载能力更强或传动精度更高时，通常选择斜齿齿条。

两套齿轮齿条模组可以同步运行吗？

可以。大型龙门设备经常在横梁两侧分别安装一套齿轮齿条轴，再通过运动控制器进行电子同步。机械安装精度和伺服同步调试非常重要。

总结

齿轮齿条模组是一种适合长行程、高速度、重负载和高刚性工业设备的直线运动解决方案。它通过齿轮与齿条直接啮合，将电机旋转运动转换为直线运动，并可以利用多段齿条拼接灵活扩展运动行程。

完整的齿轮齿条模组通常包括齿条、驱动齿轮、电机、减速机、直线导轨、工作滑台、支撑机架、润滑系统、传感器和防护组件。任何一个部件的规格、安装精度和维护状态，都可能影响模组的负载能力、定位精度、运行速度、噪音和使用寿命。

与滚珠丝杆模组和同步带模组相比，齿轮齿条直线模组更适合大型桁架机械手、激光切割设备、数控机床、重载搬运系统、物流自动化及其他长行程工业应用。

在实际选型过程中，除了负载和行程，还需要综合评估速度、加速度、负载力矩、回程间隙、齿条精度、导轨布置、机架刚性、运行环境和维护要求。经过合理设计、正确安装和定期维护后，齿轮齿条模组能够为大型工业自动化设备提供稳定、高效和可靠的直线运动。
