بال سکرو لکیری ماڈیولز بڑے پیمانے پر درست آٹومیشن میں استعمال ہوتے ہیں کیونکہ وہ درست پوزیشننگ، ہائی تھرسٹ، ہموار حرکت اور قابل اعتماد مکینیکل ٹرانسمیشن کو یکجا کرتے ہیں۔ تاہم، بال سکرو ماڈیول کو صحیح طریقے سے منتخب کرنے اور استعمال کرنے کے لیے اس کے اسٹروک اور پے لوڈ کو چیک کرنے سے زیادہ کی ضرورت ہوتی ہے۔
صارفین کو اکثر زیادہ سے زیادہ بوجھ، آپریٹنگ اسپیڈ، پوزیشننگ کی درستگی، بیکلاش، چکنا، عمودی تنصیب، موٹر سائز اور سروس لائف کے بارے میں سوالات ہوتے ہیں۔ جوابات کا انحصار ماڈیول کی ساخت، بال سکرو کی تفصیلات، گائیڈ ریل کی گنجائش، تنصیب کی سمت، موشن پروفائل اور آپریٹنگ ماحول پر ہے۔
یہ عمومی سوالنامہ بال سکرو لکیری ماڈیولز کے بارے میں عام ترین تکنیکی سوالات کی وضاحت کرتا ہے اور انتخاب، تنصیب اور دیکھ بھال کے لیے عملی رہنمائی فراہم کرتا ہے۔

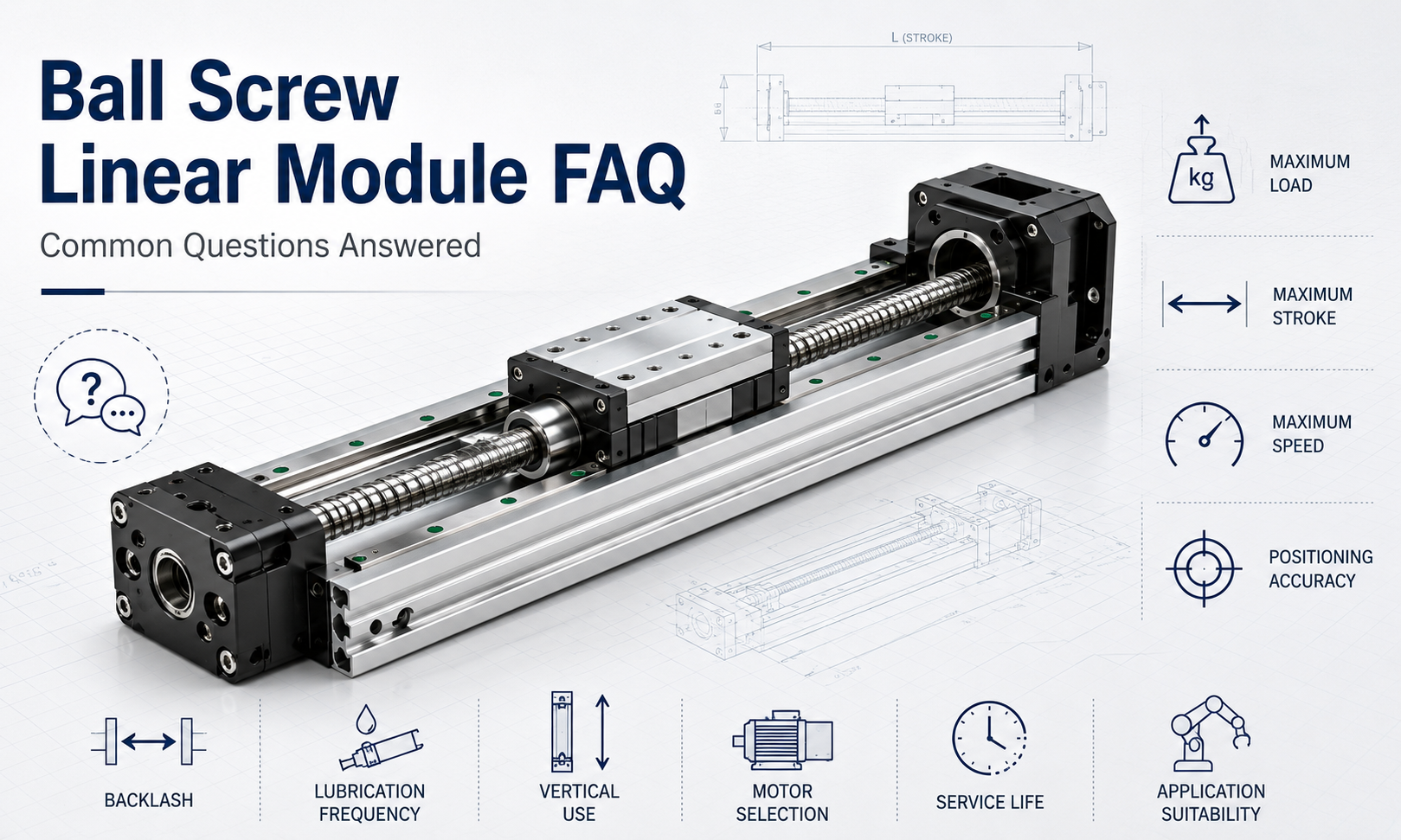

1. بال سکرو لکیری ماڈیول کیا ہے؟
ایک گیند سکرولکیری ماڈیولایک مکینیکل پوزیشننگ یونٹ ہے جو موٹر کی گردش کو لکیری حرکت میں تبدیل کرتا ہے۔ موٹر ایک کپلنگ یا ٹائمنگ ٹرانسمیشن کے ذریعے گیند سکرو چلاتی ہے۔ جیسا کہ سکرو گھومتا ہے، بال نٹ اور کیریج لکیری گائیڈ ریل کے ساتھ ساتھ حرکت کرتے ہیں۔
ایک عام بال سکرو لکیری ماڈیول میں شامل ہیں:
- ایلومینیم یا سٹیل کی بنیاد
- ایک صحت سے متعلق گیند سکرو اور بال نٹ
- ایک یا زیادہ لکیری گائیڈ ریلز
- چلتی ہوئی گاڑی
- فکسڈ سائیڈ اور سپورٹ سائڈ بیرنگ
- ایک موٹر ماؤنٹ اور کپلنگ
- سینسر اور اصل سینسر کو محدود کریں۔
- ایک حفاظتی کور یا سگ ماہی کا ڈھانچہ
بیلٹ سے چلنے والے ماڈیولز کے مقابلے،گیند سکرو ماڈیولزعام طور پر اعلی پوزیشننگ کی درستگی، اعلی محوری سختی اور بہتر کم رفتار استحکام فراہم کرتے ہیں. وہ عام طور پر صحت سے متعلق اسمبلی، ڈسپینسنگ، معائنہ، مشینی، سیمی کنڈکٹر آلات اور خودکار مواد کی ہینڈلنگ کے لیے استعمال ہوتے ہیں۔
2. بال سکرو لکیری ماڈیول کا زیادہ سے زیادہ بوجھ کیا ہے؟
کوئی ایک زیادہ سے زیادہ بوجھ نہیں ہے جو ہر بال سکرو ماڈیول پر لاگو ہوتا ہے۔ بوجھ کی صلاحیت بال سکرو قطر، سکرو لیڈ، گائیڈ ریل سائز، گاڑی کی لمبائی، بیئرنگ ترتیب، تنصیب کی سمت اور آپریٹنگ رفتار پر منحصر ہے۔
تین مختلف بوجھ کی حدوں کا عام طور پر جائزہ لیا جانا چاہیے:
- محوری زور کی صلاحیت:زیادہ سے زیادہ قوت بال سکرو اور سپورٹ بیرنگ حرکت کی سمت میں منتقل کر سکتے ہیں۔
- گائیڈ ریل لوڈ کی صلاحیت:عمودی، افقی اور پس منظر کا بوجھ جسے لکیری گائیڈ سپورٹ کر سکتے ہیں۔
- قابل اجازت لمحہ:ایک آفسیٹ بوجھ کی وجہ سے کیریج کی پچ، یاؤ اور رول مومنٹس کی مزاحمت۔
افقی سطح پر مرکزی بوجھ اٹھانے والا ماڈیول عام طور پر اسی ماڈیول سے زیادہ وزن کو سہارا دے سکتا ہے جو عمودی طور پر نصب کیا جاتا ہے یا زیادہ بوجھ اٹھاتا ہے۔ سرعت اور کمی کے دوران، ماڈیول کو جڑتا قوت پر بھی قابو پانا چاہیے۔
تخمینی ایکسلریشن فورس کا حساب اس طرح لگایا جا سکتا ہے:
F = m × a
کہاں:
- ایفنیوٹن میں ایکسلریشن فورس ہے۔
- mکلوگرام میں حرکت پذیر ماس ہے۔
- aمیٹر فی سیکنڈ مربع میں ایکسلریشن ہے۔
عمودی ایپلی کیشنز کے لیے، کشش ثقل کو بھی شامل کیا جانا چاہیے:
F = m × (g + a)
نظریاتی زیادہ سے زیادہ درجہ بندی پر مسلسل کام کرنے کے بجائے حفاظتی عنصر کا اطلاق کیا جانا چاہیے۔ مطلوبہ حفاظتی عنصر جھٹکا، کمپن، ڈیوٹی سائیکل، لوڈ کی غیر یقینی صورتحال اور ناکامی کے نتائج پر منحصر ہے۔
3. بال سکرو ماڈیول کا زیادہ سے زیادہ اسٹروک کیا ہے؟
زیادہ سے زیادہ اسٹروک سکرو کی لمبائی، سکرو قطر، سپورٹ انتظام، گردش کی رفتار اور تنصیب کے طریقہ کار سے محدود ہے۔ جیسے جیسے گیند کا سکرو لمبا ہوتا جاتا ہے، یہ موڑنے، کمپن اور نازک رفتار کی حدود کے لیے زیادہ حساس ہو جاتا ہے۔
جب سکرو کی گردش کی رفتار اپنی اہم رفتار کے قریب پہنچتی ہے، تو اسکرو کوڑے مارنا یا ہلنا شروع کر سکتا ہے۔ یہ غیر معمولی شور، درستگی میں کمی، برداشت کو پہنچنے والے نقصان اور قبل از وقت سکرو کی ناکامی کا سبب بن سکتا ہے۔
طویل اسٹروک کی ضرورت ہو سکتی ہے:
- ایک بڑا سکرو قطر
- ایک کم سکرو گردش کی رفتار
- مناسب موٹر کی رفتار کے ساتھ مل کر ایک چھوٹا سکرو لیڈ
- بہتر سکرو سپورٹ
- گھومنے والی نٹ کی ساخت
- ایک مختلف ٹرانسمیشن سسٹم، جیسے ٹائمنگ بیلٹ یا گیئر ریک
بال سکرو ماڈیول عام طور پر شارٹ سے میڈیم اسٹروک پریزیشن موشن کے لیے موزوں ہوتے ہیں۔ بہت طویل سفری مسافت کے لیے، بیلٹ سے چلنے والے یا گیئر ریک کے ماڈیول زیادہ عملی حل فراہم کر سکتے ہیں۔
4. ایک بال سکرو لکیری ماڈیول کتنی تیزی سے حرکت کر سکتا ہے؟
زیادہ سے زیادہ لکیری رفتار کا تعین بنیادی طور پر موٹر کی رفتار، سکرو لیڈ اور ٹرانسمیشن کے تناسب سے ہوتا ہے۔
نظریاتی لکیری رفتار کا حساب اس طرح لگایا جا سکتا ہے:
لکیری رفتار = موٹر کی رفتار × سکرو لیڈ ÷ ٹرانسمیشن تناسب
مثال کے طور پر، اگر ایک موٹر 3,000 ریوولیشن فی منٹ پر گھومتی ہے اور 1:1 کے تناسب سے 10 ملی میٹر لیڈ کے ساتھ بال سکرو چلاتی ہے:
لکیری رفتار = 3,000 × 10 = 30,000 ملی میٹر/منٹ
یہ 500 ملی میٹر فی سیکنڈ کے برابر ہے۔
تاہم، نظریاتی قدر ہمیشہ محفوظ آپریٹنگ رفتار نہیں ہوتی۔ اصل زیادہ سے زیادہ رفتار اس کے ذریعہ محدود ہوسکتی ہے:
- گیند سکرو اہم رفتار
- گیند کی گردش کی رفتار
- سپورٹ بیئرنگ ریٹنگ
- جوڑے کی رفتار
- تیز رفتار پر موٹر ٹارک
- گاڑی کا بوجھ
- ایکسلریشن فاصلہ
- چکنا کرنے کی حالت
- مطلوبہ پوزیشننگ استحکام
ایک بڑا سکرو لیڈ ایک ہی موٹر کی رفتار پر لکیری رفتار کو بڑھا سکتا ہے، لیکن اس سے مکینیکل فائدہ کم ہو سکتا ہے اور مطلوبہ موٹر ٹارک میں اضافہ ہو سکتا ہے۔ اس لیے رفتار کے انتخاب کا جائزہ بوجھ، سرعت اور درستگی کے ساتھ مل کر کیا جانا چاہیے۔
5. بال سکرو لکیری ماڈیول کتنا درست ہے؟
بال سکرو ماڈیول اعلی پوزیشننگ کی درستگی فراہم کر سکتے ہیں، لیکن اصل نظام کی درستگی سکرو درستگی کے گریڈ سے زیادہ پر منحصر ہے۔
درستگی کے اہم عوامل میں شامل ہیں:
- گیند سکرو لیڈ کی درستگی
- محوری ردعمل
- گیند سکرو پری لوڈ
- ریل کی سیدھی اور ہم آہنگی کی رہنمائی کریں۔
- بیئرنگ سختی کی حمایت کریں۔
- جوڑے torsional سختی
- موٹر انکوڈر ریزولوشن
- کنٹرولر ٹیوننگ
- تھرمل توسیع
- تنصیب کی سطح کی ہمواری
- بیرونی بوجھ اور لمحہ
پوزیشننگ کی درستگی اور تکرار پذیری کو ایک ہی تصریح کے طور پر نہیں سمجھا جانا چاہئے۔
| تفصیلات | مطلب |
|---|---|
| پوزیشننگ کی درستگی | کمانڈڈ پوزیشن اور ورکنگ اسٹروک میں حقیقی پہنچی ہوئی پوزیشن کے درمیان فرق۔ |
| تکراری قابلیت | ایک ہی آپریٹنگ حالات میں بار بار ایک ہی پوزیشن پر واپس آنے کی صلاحیت۔ |
| قرارداد | سب سے چھوٹی نظریاتی حرکت جسے موٹر، انکوڈر اور کنٹرول سسٹم حکم دے سکتا ہے۔ |
ایک ماڈیول میں بہترین دہرانے کی صلاحیت ہو سکتی ہے لیکن پھر بھی لمبے اسٹروک پر جمع شدہ پوزیشننگ کی خرابی دکھاتی ہے۔ مکمل جہتی درستگی کی ضرورت والی ایپلی کیشنز کو لیزر کیلیبریشن، اسکیل فیڈ بیک یا سافٹ ویئر معاوضے کی ضرورت ہو سکتی ہے۔
6. کیا بال سکرو لکیری ماڈیول میں ردعمل ہوتا ہے؟
بال سکرو ٹرانسمیشن میں عام طور پر روایتی لیڈ سکرو ٹرانسمیشن کے مقابلے میں بہت کم ردعمل ہوتا ہے۔ تاہم، اسے خود بخود مکمل طور پر ردعمل سے پاک نہیں سمجھا جانا چاہیے۔
ردعمل کئی ذرائع سے آ سکتا ہے:
- بال سکرو اور بال نٹ کے درمیان کلیئرنس
- ناکافی نٹ پری لوڈ
- سپورٹ بیئرنگ کلیئرنس
- لچکدار یوگمن اخترتی
- ڈھیلے بڑھتے ہوئے بولٹ
- سکرو، نٹ یا بیئرنگ سسٹم میں پہنیں۔
- کنٹرولر یا سرو ٹیوننگ کی خرابیاں
پہلے سے لوڈ شدہ بال گری دار میوے گیندوں اور ریس ویز کے درمیان اندرونی پری لوڈ لگا کر محوری کلیئرنس کو کم کرتے ہیں۔ یہ سختی اور ریورسنگ درستگی کو بہتر بناتا ہے، لیکن ضرورت سے زیادہ پری لوڈ رگڑ، گرمی پیدا کرنے اور ڈرائیو ٹارک کو بڑھاتا ہے۔
جب کوئی ماڈیول سروس کے دوران بڑھتا ہوا ردعمل پیدا کرتا ہے، تو بال اسکرو کو فوری طور پر تبدیل کرنے کے بجائے مکمل ٹرانسمیشن چین کا معائنہ کیا جانا چاہیے۔
7. بال سکرو ماڈیول کو کتنی بار چکنا ہونا چاہیے؟
کوئی عالمگیر پھسلن وقفہ نہیں ہے۔ چکنا کرنے کی فریکوئنسی آپریٹنگ رفتار، بوجھ، اسٹروک، ڈیوٹی سائیکل، ماحولیاتی آلودگی اور چکنا کرنے والے کی قسم پر منحصر ہے۔
صاف، کم ڈیوٹی والے ماحول میں کام کرنے والے ماڈیولز کو صرف نسبتاً طویل وقفوں پر چکنا کرنے کی ضرورت پڑ سکتی ہے۔ تیز رفتاری سے یا گرد آلود ماحول میں مسلسل چلنے والے ماڈیولز کو زیادہ بار بار معائنہ اور دوبارہ بھرنے کی ضرورت پڑسکتی ہے۔
درج ذیل حالات میں عام طور پر کم چکنا کرنے کے وقفوں کی ضرورت ہوتی ہے۔
- تیز رفتار باہمی نقل و حرکت
- بھاری محوری بوجھ
- شارٹ اسٹروک بار بار حرکت
- اعلی آپریٹنگ درجہ حرارت
- دھول، چپس یا کھرچنے والے ذرات
- دھلائی یا نمی کی نمائش
- عمودی تنصیب
- مسلسل ملٹی شفٹ آپریشن
بال سکرو اور لکیری گائیڈ ریلز دونوں کو چکنا ہونا ضروری ہے۔ گائیڈز کو نظر انداز کرتے ہوئے صرف اسکرو کو چکنا ناہموار لباس، مزاحمت میں اضافہ اور پوزیشننگ میں عدم استحکام کا باعث بن سکتا ہے۔
ضرورت سے زیادہ چکنا کرنے سے بھی پرہیز کرنا چاہیے۔ اضافی چکنائی ڈریگ کو بڑھا سکتی ہے، آلودگی جمع کر سکتی ہے، گرمی پیدا کر سکتی ہے اور آس پاس کے آلات میں رساؤ کر سکتی ہے۔ چکنا کرنے والا ماڈیول مواد، سیل، رفتار اور کام کرنے والے درجہ حرارت کے ساتھ ہم آہنگ ہونا چاہیے۔
8. کیا بال سکرو لکیری ماڈیول عمودی طور پر انسٹال کیا جا سکتا ہے؟
جی ہاں بال سکرو لکیری ماڈیول عمودی طور پر کام کر سکتے ہیں، لیکن عمودی استعمال کے لیے اضافی ڈیزائن کے تحفظات کی ضرورت ہوتی ہے۔
موٹر کو رگڑ اور ایکسلریشن فورس پر قابو پاتے ہوئے بوجھ اٹھانے کے لیے کافی ٹارک پیدا کرنا چاہیے۔ اسے سست ہونے اور رکنے کے دوران نزول کے بوجھ کو بھی محفوظ طریقے سے کنٹرول کرنا چاہیے۔
اہم عمودی محور تحفظات میں شامل ہیں:
- پے لوڈ اور گاڑی کا وزن
- لفٹنگ ایکسلریشن کی ضرورت ہے۔
- موٹر ہولڈنگ ٹارک
- بریک موٹر کا انتخاب
- گیند سکرو لیڈ
- انسداد توازن کی ضروریات
- ہنگامی روک رویہ
- بجلی کے نقصان سے تحفظ
- قابل اجازت بیئرنگ اور سکرو تھرسٹ
عمودی محوروں کے لیے اکثر موٹر بریک کی سفارش کی جاتی ہے۔ بریک گاڑی کو گرنے سے روکتی ہے جب سروو غیر فعال ہو یا برقی طاقت ختم ہو جائے۔ بریک کا مقصد عام طور پر بار بار متحرک رکنے کے بجائے پکڑنے کے لیے ہوتا ہے۔
بھاری عمودی نظاموں میں، ایک کاؤنٹر ویٹ، گیس اسپرنگ، نیومیٹک بیلنس سلنڈر یا مکینیکل لاکنگ ڈیوائس کا استعمال موٹر بوجھ کو کم کرنے اور حفاظت کو بہتر بنانے کے لیے کیا جا سکتا ہے۔
9. میں بال سکرو لکیری ماڈیول کے لیے موٹر کیسے منتخب کروں؟
موٹر کا انتخاب ٹارک، رفتار، جڑتا، ایکسلریشن اور کنٹرول کی ضروریات پر مبنی ہونا چاہیے۔ صرف اس کی درجہ بندی کی طاقت سے موٹر کا انتخاب خراب کارکردگی کا باعث بن سکتا ہے۔
حساب کتاب پر غور کرنا چاہئے:
- پے لوڈ کو منتقل کرنا
- کیریج اور ٹولنگ ماس
- افقی یا عمودی تنصیب
- گیند سکرو لیڈ
- ٹرانسمیشن کی کارکردگی
- زیادہ سے زیادہ رفتار کی ضرورت ہے۔
- سرعت اور سست رفتاری کا وقت
- بیرونی عمل کی قوت
- ڈیوٹی سائیکل
- منعکس جڑتا
- حفاظتی عنصر
ایک چھوٹا سکرو لیڈ ایک دیے گئے موٹر ٹارک کے لیے زیادہ لکیری زور پیدا کرتا ہے لیکن اسی لکیری رفتار کو حاصل کرنے کے لیے موٹر کی تیز رفتار کی ضرورت ہوتی ہے۔ ایک بڑی لیڈ فی انقلاب کے سفر میں اضافہ کرتی ہے لیکن زیادہ ٹارک کی ضرورت پڑ سکتی ہے اور عمودی بیک ڈرائیونگ کے لیے کم مزاحمت فراہم کرتی ہے۔
سروو موٹرز عام طور پر اس وقت استعمال ہوتی ہیں جب ایپلی کیشن کو ہائی ایکسلریشن، قابل پروگرام پوزیشننگ، بند لوپ کنٹرول اور درست رفتار کے ضابطے کی ضرورت ہوتی ہے۔ سٹیپر موٹرز کم رفتار، کم لاگت والے سسٹمز کے لیے موزوں ہو سکتی ہیں جہاں بوجھ اور سرعت کا اندازہ لگایا جا سکتا ہے۔
مستحکم سروو ٹیوننگ کے لیے موٹر کی جڑتا اور عکاس لوڈ کی جڑت کو قابل قبول تناسب کے اندر رہنا چاہیے۔ جوڑے، بیئرنگ اور موٹر کی رفتار کی حد کو بھی چیک کیا جانا چاہیے۔
10. ایک بال سکرو لکیری ماڈیول کتنی دیر تک چلتا ہے؟
بال سکرو ماڈیول کی زندگی عام طور پر بال سکرو، لکیری گائیڈ ریلوں اور سپورٹ بیرنگ کی تھکاوٹ کی زندگی سے طے ہوتی ہے۔ اصل سروس کی زندگی چکنا کرنے کی ناکامی، آلودگی، غلط سیدھ یا حادثاتی اوورلوڈ کی وجہ سے بھی محدود ہو سکتی ہے۔
سروس کی زندگی کو متاثر کرنے والے عوامل میں شامل ہیں:
- اوسط اور چوٹی کا بوجھ
- سرعت اور تنزلی
- سفر کا فاصلہ فی سائیکل
- آپریٹنگ فریکوئنسی
- گیند کے سکرو کی رفتار
- گائیڈ ریل لمحے بوجھ
- چکنا کرنے کا معیار
- آلودگی کنٹرول
- تنصیب کی سیدھ
- جھٹکا اور کمپن
- آپریٹنگ درجہ حرارت
تھکاوٹ والی زندگی کیلنڈر کی زندگی جیسی نہیں ہے۔ کبھی کبھار چلنے والا ہلکا بھرا ماڈیول کئی سالوں تک چل سکتا ہے۔ مسلسل کام کرنے والا بھاری بھرکم ماڈیول اپنی درجہ بندی شدہ سفری زندگی کو بہت جلد پہنچ سکتا ہے۔
سروس کی زندگی کو بڑھایا جا سکتا ہے:
- مناسب حفاظتی مارجن کے ساتھ ماڈیول کا انتخاب کرنا
- زیادہ سے زیادہ بوجھ کے قریب مسلسل آپریشن سے گریز
- ایکسلریشن اور اثر کو کنٹرول کرنا
- درست چکنا کو برقرار رکھنا
- ماڈیول میں داخل ہونے سے دھول اور چپس کو روکنا
- جوڑے اور بڑھتے ہوئے بولٹ کو باقاعدگی سے چیک کریں۔
- تنصیب کی بنیاد کو فلیٹ اور سیدھ میں رکھنا
- شور، درجہ حرارت اور پوزیشننگ کی درستگی کی نگرانی
11. کیا بال سکرو ماڈیول کو دھول یا گیلے ماحول میں استعمال کیا جا سکتا ہے؟
معیاری بال سکرو ماڈیولز عام طور پر صاف صنعتی ماحول کے لیے بنائے جاتے ہیں۔ دھول، دھاتی چپس، کولنٹ، نمی اور سنکنرن کیمیکل ماڈیول میں داخل ہو سکتے ہیں اور بال سکرو، گائیڈ ریلز، بیرنگ اور سینسر کو نقصان پہنچا سکتے ہیں۔
سخت ماحول کے لیے، ممکنہ حفاظتی اقدامات میں شامل ہیں:
- مکمل طور پر منسلک ماڈیول ڈھانچے
- اسٹیل کی پٹی کا احاطہ یا بیلو
- مثبت دباؤ والی ہوا صاف کرنا
- خصوصی مہریں اور سکریپر
- سنکنرن مزاحم مواد
- حفاظتی سطح کے علاج
- ماحول سے مطابقت رکھنے والی چکنائی
- ریموٹ ماونٹڈ سینسر اور کیبلز
تحفظ کی سطح کو اصل آلودگی کی قسم کے مطابق منتخب کیا جانا چاہئے۔ ایک کور جو بڑے ذرات کو روکتا ہے وہ ٹھیک دھول، مائع دھند یا سنکنرن بخارات کو میکانزم میں داخل ہونے سے نہیں روک سکتا۔
12. کیا بال اسکرو ماڈیولز شارٹ اسٹروک ریسیپروکیٹنگ موشن کے لیے موزوں ہیں؟
ہاں، لیکن بار بار شارٹ اسٹروک حرکت پھسلن کے مسائل پیدا کر سکتی ہے۔ جب گاڑی تھوڑی ہی دوری پر چلتی ہے، تو ہو سکتا ہے کہ گیندیں پوری ریس وے پر یکساں طور پر چکنا کرنے والے مادے کو تقسیم نہ کریں۔
یہ مقامی چکنا کرنے والے مادوں کی کمی، لباس کے نشانات اور قبل از وقت تھکاوٹ کا باعث بن سکتا ہے۔ بہت مختصر بار بار اسٹروک کے لیے، دیکھ بھال کے منصوبے کی ضرورت ہو سکتی ہے:
- زیادہ بار بار چکنا
- کبھی کبھار مکمل اسٹروک حرکت
- خصوصی چکنا کرنے والا انتخاب
- کم سرعت
- احتیاط سے پری لوڈ کا انتخاب
آپریٹنگ پیٹرن کو ماڈیول کے انتخاب کے دوران ظاہر کیا جانا چاہئے کیونکہ ایک مختصر، اعلی تعدد سائیکل کبھی کبھار مکمل اسٹروک تحریک سے زیادہ مطالبہ کر سکتا ہے.
13. کیا بال سکرو ماڈیول کو پیچھے سے چلایا جا سکتا ہے؟
بہت سے بال سکرو ان کی اعلی ترسیل کی کارکردگی کی وجہ سے پیچھے سے چلائے جا سکتے ہیں۔ ایک بیرونی محوری قوت بال نٹ کو حرکت دینے اور سکرو کو گھمانے کا سبب بن سکتی ہے۔
عمودی ایپلی کیشنز میں بیک ڈرائیونگ خاص طور پر اہم ہے۔ جب موٹر ٹارک ہٹا دیا جاتا ہے تو ایک معطل بوجھ نیچے آسکتا ہے۔ چاہے بیک ڈرائیونگ ہوتی ہے اس کا انحصار سکرو لیڈ، رگڑ، پری لوڈ، لوڈ اور ڈرائیو ٹرین کی ترتیب پر ہوتا ہے۔
موٹر بریک، مکینیکل لاک یا کاؤنٹر بیلنس پر غور کیا جانا چاہئے جب بھی بے قابو حرکت حفاظتی خطرہ پیدا کر سکتی ہے۔
14. ایک بال سکرو ماڈیول غیر معمولی شور کیوں پیدا کرتا ہے؟
غیر معمولی شور کی وجہ سے ہو سکتا ہے:
- ناکافی یا آلودہ چکنا کرنے والا
- موٹر اور سکرو کے درمیان غلط ترتیب
- نقصان پہنچا سپورٹ بیرنگ
- ڈھیلا کپلنگ یا بندھن
- گیند سکرو آلودگی
- ضرورت سے زیادہ آپریٹنگ رفتار
- اہم رفتار کے قریب کمپن سکرو
- گائیڈ ریل نقصان
- غلط پری لوڈ
ماڈیول کو روک کر معائنہ کیا جانا چاہیے اگر شور اچانک بڑھ جائے، خاص طور پر جب کمپن، بڑھتے ہوئے درجہ حرارت یا پوزیشننگ کی درستگی میں کمی ہو۔
15. بال سکرو یا بال نٹ کو کب تبدیل کیا جانا چاہئے؟
تبدیلی کی ضرورت ہو سکتی ہے جب ماڈیول مستقل مکینیکل علامات ظاہر کرتا ہے جو چکنا، سیدھ یا باندھنے کے ایڈجسٹمنٹ کے ذریعے درست نہیں کیا جا سکتا۔
عام متبادل اشارے میں شامل ہیں:
- درخواست کی برداشت سے زیادہ ردعمل
- سکرو ریس وے کو نظر آنے والا نقصان
- گڑھا، flaking یا سنکنرن
- دستی حرکت کے دوران غیر معمولی کھردری
- بار بار پوزیشننگ کی غلطیاں
- ضرورت سے زیادہ گرمی پیدا کرنا
- چکنا کرنے والے میں دھاتی ذرات
- گیند کی گردش کے نظام کو نقصان
سپورٹ بیرنگ، کپلنگ اور گائیڈ ریلوں کا ایک ہی وقت میں معائنہ کیا جانا چاہیے کیونکہ اسی طرح کی علامات دوسرے اجزاء سے پیدا ہو سکتی ہیں۔
16. بال سکرو لکیری ماڈیول کن ایپلی کیشنز کے لیے بہترین موزوں ہیں؟
بال سکرو ماڈیول خاص طور پر ان ایپلی کیشنز کے لیے موزوں ہیں جن کے لیے درست پوزیشننگ، ہائی تھرسٹ، کنٹرول شدہ کم رفتار حرکت اور اچھی تکرار کی ضرورت ہوتی ہے۔
عام ایپلی کیشنز میں شامل ہیں:
- صحت سے متعلق تقسیم اور gluing
- الیکٹرانک اجزاء اسمبلی
- ویژن معائنہ کے نظام
- سیمی کنڈکٹر پروسیسنگ کا سامان
- لیزر فوکسنگ اور پوزیشننگ
- جانچ اور پیمائش کا سامان
- مشین ٹول لوڈنگ سسٹم
- سکریو ڈرائیونگ اور پریس فٹنگ اسٹیشن
- میڈیکل آٹومیشن کا سامان
- ملٹی ایکسس کارٹیشین پوزیشننگ سسٹم
جب ایپلی کیشن کو انتہائی طویل سفر، غیر معمولی تیز رفتار، کم سے کم دیکھ بھال یا شدید آلودگی کا سامنا کرنا پڑتا ہے تو بال سکرو ماڈیول بہترین انتخاب نہیں ہو سکتا۔ ان حالات میں، ٹائمنگ بیلٹ، گیئر ریک، لکیری موٹر یابرقی سلنڈرزیادہ مناسب ہو سکتا ہے.
17. درست ماڈیول کو منتخب کرنے کے لیے کس معلومات کی ضرورت ہے؟
بال سکرو لکیری ماڈیول کو درست طریقے سے منتخب کرنے کے لیے، صرف پے لوڈ اور اسٹروک کے بجائے ایپلی کیشن کی مکمل معلومات فراہم کریں۔
| سلیکشن آئٹم | مطلوبہ معلومات |
|---|---|
| لوڈ | پے لوڈ، ٹولنگ وزن، کیریج ماونٹڈ اجزاء اور بیرونی عمل کی قوت |
| اسٹروک | مؤثر سفر، حفاظتی الاؤنس اور کل تنصیب کی جگہ |
| حرکت | زیادہ سے زیادہ رفتار، سرعت، کمی اور سائیکل کا وقت |
| درستگی | پوزیشننگ کی درستگی، ریپیٹیبلٹی اور ریزولوشن کی ضروریات |
| تنصیب | افقی، عمودی، دیوار پر نصب یا الٹی واقفیت |
| لوڈ پوزیشن | کشش ثقل کا مرکز، حد سے زیادہ فاصلہ اور لمحے کی سمت |
| ماحولیات | دھول، نمی، کلین روم کی سطح، درجہ حرارت اور کیمیکل |
| آپریشن | روزانہ کام کے اوقات، سائیکل فی منٹ اور متوقع سروس لائف |
| موٹر | سروو یا سٹیپر قسم، وولٹیج، بریک، انکوڈر اور کنٹرولر |
نتیجہ
بال سکرو لکیری ماڈیول درست لکیری حرکت کے لیے ایک قابل اعتماد حل فراہم کرتے ہیں، لیکن ان کی کارکردگی درست سائزنگ، تنصیب اور دیکھ بھال پر منحصر ہے۔ زیادہ سے زیادہ بوجھ، رفتار اور اسٹروک کو درستگی، لمحے کا بوجھ، اسکرو کی اہم رفتار، موٹر ٹارک اور آپریٹنگ ماحول کے ساتھ مل کر جانچنا چاہیے۔
عمودی محوروں کے لیے، بریک لگانے، بیک ڈرائیونگ اور بجلی کے نقصان سے تحفظ پر خصوصی توجہ دی جانی چاہیے۔ ہائی ڈیوٹی ایپلی کیشنز کے لیے، درستگی کو برقرار رکھنے اور سروس کی زندگی کو بڑھانے کے لیے مناسب چکنا اور آلودگی کا کنٹرول ضروری ہے۔
انتخاب سے پہلے مکمل آپریٹنگ ڈیٹا فراہم کرنے سے اس بات کو یقینی بنانے میں مدد ملتی ہے کہ بال اسکرو ماڈیول، موٹر اور کنٹرول سسٹم ایپلی کیشن سے مناسب طریقے سے مماثل ہیں۔
