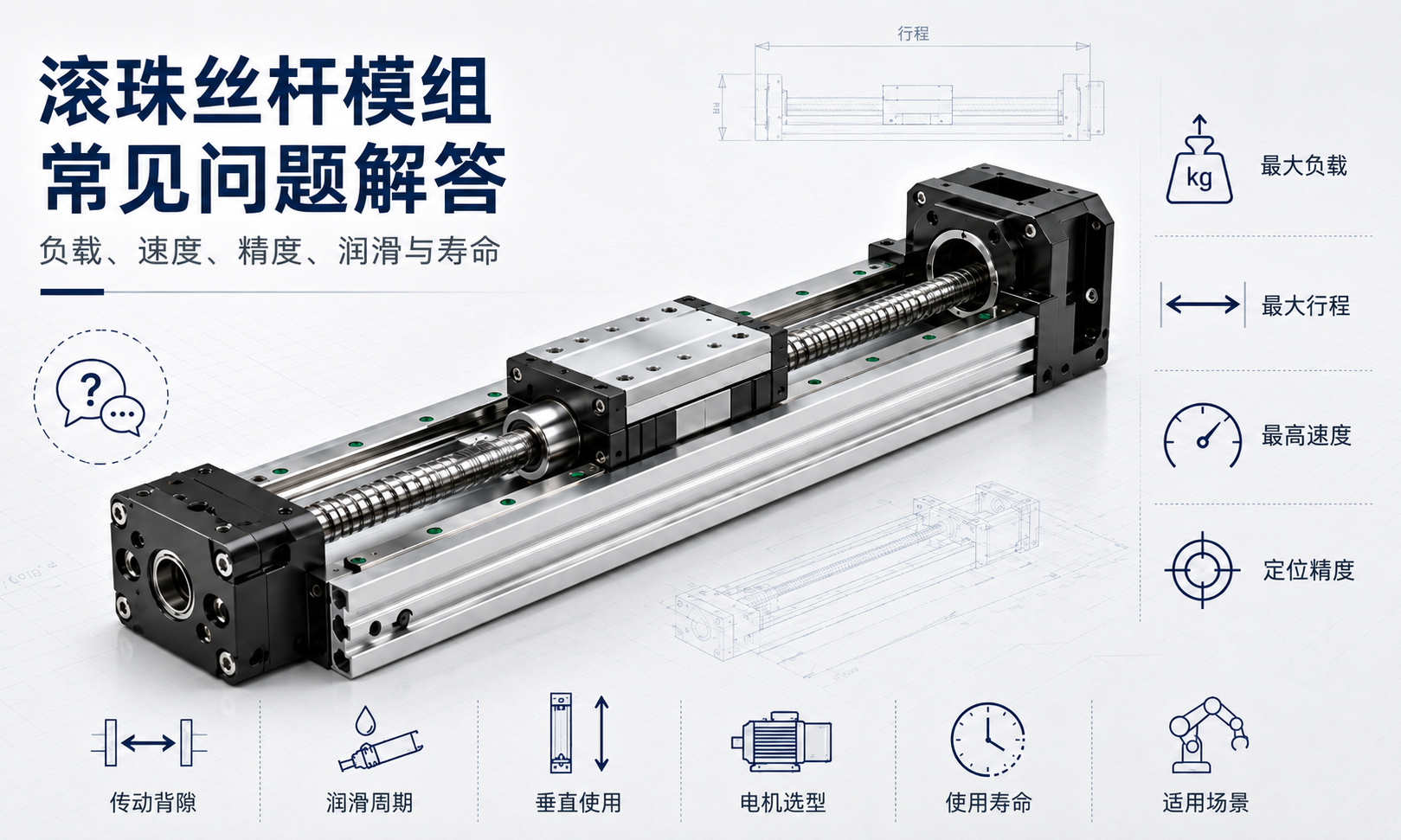

滚珠丝杆模组常见问题解答

滚珠丝杆模组凭借较高的定位精度、传动刚性、推力能力和运行稳定性，被广泛应用于精密装配、视觉检测、点胶、测量、半导体设备及自动化生产线。

在实际选型和使用过程中，用户经常会关注滚珠丝杆模组的最大负载、最大行程、最高速度、定位精度、传动背隙、润滑周期、垂直安装、电机选型和使用寿命等问题。

这些参数并不是相互独立的。例如，提高运行速度可能受到丝杆临界转速限制；增加负载会提高电机扭矩要求；垂直安装还需要考虑重力、制动和断电防坠落问题。

本文将围绕滚珠丝杆模组的常见技术问题进行系统解答，帮助用户更加准确地完成模组选型、安装、使用和维护。

1. 什么是滚珠丝杆模组？

滚珠丝杆模组是一种将电机旋转运动转换为直线运动的自动化执行机构。电机通过联轴器或同步带传动机构带动滚珠丝杆旋转，滚珠螺母则带动滑台沿直线导轨往复移动。

一套常见的滚珠丝杆模组通常包括：

• 铝合金或钢制模组底座
• 滚珠丝杆与滚珠螺母
• 直线导轨与滑块
• 移动滑台
• 固定端和支撑端轴承座
• 电机安装座与联轴器
• 原点传感器和限位传感器
• 防护盖板或密封结构

与同步带模组相比，滚珠丝杆模组通常具有更高的定位精度、更好的轴向刚性和更稳定的低速运行性能，适合中短行程、高精度和较高推力的直线运动应用。

2. 滚珠丝杆模组的最大负载是多少？

滚珠丝杆模组并不存在适用于所有规格的统一最大负载。其负载能力取决于滚珠丝杆直径、丝杆导程、导轨规格、滑台长度、支撑轴承、安装方向、运行速度和负载重心位置。

评估负载能力时，通常需要同时检查以下三个方面：

• 轴向推力：滚珠丝杆及支撑轴承沿运动方向能够承受的最大作用力。
• 导轨负载：直线导轨能够承受的垂直、水平和侧向载荷。
• 容许力矩：滑台承受俯仰、偏摆和滚转力矩的能力。

负载安装在滑台中心位置时，模组受力通常更加合理。如果负载明显偏离滑台中心，或者夹具悬臂较长，即使负载重量不大，也可能产生较大的力矩载荷。

模组在加速和减速过程中还需要克服惯性力，其近似计算公式为：

F = m × a

其中：

• F为加速所需推力，单位为牛顿
• m为移动总质量，单位为千克
• a为加速度，单位为米每二次方秒

在垂直安装时，还必须计入重力：

F = m ×（g + a）

实际选型时不建议长期按照理论极限负载运行。应根据冲击、振动、工作循环、负载波动和使用安全要求设置适当的安全系数。

3. 滚珠丝杆模组的最大行程是多少？

滚珠丝杆模组的最大行程受到丝杆长度、丝杆直径、支撑方式、旋转速度和安装结构限制。

丝杆长度增加后，其抗弯刚性会降低。当丝杆转速接近临界转速时，可能出现甩动、振动和异常噪音，进而影响定位精度，并加速丝杆和支撑轴承损坏。

需要增加模组行程时，可能需要采取以下措施：

• 增加滚珠丝杆直径
• 降低丝杆旋转速度
• 重新选择丝杆导程
• 优化丝杆支撑结构
• 使用旋转螺母结构
• 改用同步带或齿轮齿条传动

滚珠丝杆模组通常更适合中短行程精密定位。对于数米甚至更长的直线运动，使用同步带模组或齿轮齿条模组通常更容易控制成本、速度和机械稳定性。

4. 滚珠丝杆模组的最高速度是多少？

滚珠丝杆模组的理论直线速度主要由电机转速、丝杆导程和传动比决定。

基本计算公式为：

直线速度 = 电机转速 × 丝杆导程 ÷ 传动比

例如，电机转速为每分钟3000转，滚珠丝杆导程为10毫米，传动比为1:1，则理论速度为：

3000 × 10 = 30000毫米/分钟

换算后约为500毫米/秒。

但理论速度并不等于实际允许速度。模组的最高运行速度还会受到以下因素限制：

• 滚珠丝杆临界转速
• 滚珠循环速度
• 支撑轴承允许转速
• 联轴器允许转速
• 电机高速扭矩
• 滑台负载
• 加减速距离
• 润滑状态
• 定位稳定性要求

增大丝杆导程可以在相同电机转速下获得更高的直线速度，但也会降低机械增力效果，并提高电机扭矩要求。因此，速度、负载、加速度和精度必须综合评估。

5. 滚珠丝杆模组的定位精度是多少？

滚珠丝杆模组能够实现较高的定位精度，但整机精度不仅取决于滚珠丝杆的精度等级。

影响模组定位精度的主要因素包括：

• 滚珠丝杆导程精度
• 丝杆与螺母之间的轴向间隙
• 滚珠螺母预压等级
• 导轨直线度和平行度
• 支撑轴承刚性
• 联轴器扭转刚性
• 电机编码器分辨率
• 伺服控制参数
• 温度变化和热膨胀
• 安装基面的平面度
• 外部负载和力矩载荷

定位精度、重复定位精度和控制分辨率是三个不同的概念。

一套模组可能具有较好的重复定位精度，但在较长行程范围内仍存在累计导程误差。如果应用要求较高的绝对位置精度，可以考虑使用光栅尺闭环反馈、激光校准或软件误差补偿。

6. 滚珠丝杆模组有传动背隙吗？

与普通梯形丝杆相比，滚珠丝杆的传动背隙通常更小，但不能简单认为所有滚珠丝杆模组都完全没有背隙。

模组背隙可能来自以下位置：

• 滚珠丝杆与滚珠螺母之间的间隙
• 滚珠螺母预压不足
• 支撑轴承存在轴向间隙
• 联轴器发生扭转变形
• 电机座或轴承座螺栓松动
• 丝杆、螺母或轴承磨损
• 伺服控制参数设置不合理

预压滚珠螺母通过在滚珠和滚道之间施加内部预紧力，可以降低轴向间隙，提高传动刚性和换向精度。

但预压并不是越大越好。预压过大可能导致摩擦阻力、温升和电机负载增加，并缩短滚珠丝杆的使用寿命。

当模组背隙逐渐增大时，应检查整个传动链，而不是直接判断为滚珠丝杆损坏。

7. 滚珠丝杆模组多久润滑一次？

滚珠丝杆模组没有适用于所有工况的统一润滑周期。润滑频率与运行速度、负载、行程、工作循环、环境污染程度和润滑剂类型有关。

在清洁、低负载和低频率环境中，润滑间隔通常可以适当延长。对于高速、连续运行或粉尘较多的工况，则需要更加频繁地检查和补充润滑脂。

以下工况通常需要缩短润滑周期：

• 高速往复运行
• 较大的轴向负载
• 高频短行程运动
• 较高的工作温度
• 存在粉尘、切屑或磨料颗粒
• 存在水汽或清洗液
• 垂直安装
• 多班制连续运行

滚珠丝杆和直线导轨都需要润滑。只润滑丝杆而忽略导轨，可能导致滑块磨损、运行阻力增加和定位稳定性下降。

同时也应避免过量润滑。润滑脂过多可能增加运动阻力和温升，并吸附粉尘或泄漏到周边设备中。

8. 滚珠丝杆模组可以垂直使用吗？

可以。滚珠丝杆模组能够用于垂直升降轴，但垂直安装需要额外考虑重力、制动和断电保护。

电机不仅需要克服机构摩擦力和加速惯性力，还需要持续克服负载及滑台自身重量。在下降过程中，电机也必须能够稳定控制负载，避免超速下落。

垂直轴选型时应重点检查：

• 工件、夹具和滑台总重量
• 要求的升降加速度
• 电机额定扭矩和峰值扭矩
• 电机抱闸配置
• 滚珠丝杆导程
• 是否需要配重或平衡机构
• 急停时的停止方式
• 断电后的防坠落措施
• 丝杆和轴承的容许轴向推力

垂直轴通常建议选择带抱闸的伺服电机。抱闸主要用于断电后的静态保持，不应长期作为高频动态制动装置使用。

对于较重的垂直负载，还可以采用配重块、气弹簧、气缸平衡机构或机械锁紧装置，以降低电机负载并提高安全性。

9. 滚珠丝杆模组如何选择电机？

电机选型不能只看额定功率，还需要综合计算扭矩、转速、负载惯量、加速度和工作循环。

电机选型通常需要以下参数：

• 移动负载重量
• 滑台和夹具重量
• 水平或垂直安装方向
• 滚珠丝杆导程
• 传动效率
• 最高运行速度
• 加速和减速时间
• 外部工艺作用力
• 每分钟运行循环次数
• 负载折算惯量
• 设计安全系数

较小的丝杆导程可以在相同电机扭矩下获得更大的直线推力，但达到相同直线速度时需要更高的电机转速。

较大的丝杆导程可以提高每转移动距离，但通常需要更高的驱动扭矩，并且垂直安装时更容易发生反向驱动。

需要高速、高加速度、闭环定位和精确速度控制时，通常选择伺服电机。对于速度较低、负载稳定且成本要求较高的应用，也可以使用步进电机。

伺服电机选型时，还需要检查电机转子惯量与负载折算惯量的匹配关系，以确保控制系统能够稳定整定。

10. 滚珠丝杆模组能使用多久？

滚珠丝杆模组的使用寿命通常由滚珠丝杆、直线导轨和支撑轴承的疲劳寿命共同决定。实际寿命还可能受到润滑不足、污染、安装误差和意外过载的影响。

影响使用寿命的主要因素包括：

• 平均负载和峰值负载
• 加速与减速强度
• 单次运行距离
• 每天运行次数
• 滚珠丝杆转速
• 导轨承受的力矩载荷
• 润滑脂质量和润滑周期
• 环境污染控制
• 模组安装精度
• 冲击和振动
• 工作环境温度

机械疲劳寿命并不等于自然使用年限。低负载、低频率运行的模组可能使用多年，而高负载、连续运行的模组可能在较短时间内达到额定运行寿命。

延长模组使用寿命可以采取以下措施：

• 选型时保留足够的负载余量
• 避免长期接近最大负载运行
• 合理设置加速度和减速度
• 定期补充正确型号的润滑脂
• 防止粉尘、切屑和液体进入模组
• 定期检查联轴器和安装螺栓
• 确保安装基面平整并正确校准
• 监测噪音、温升和定位精度变化

11. 滚珠丝杆模组可以用于粉尘或潮湿环境吗？

标准滚珠丝杆模组通常适用于较为清洁的工业环境。粉尘、金属切屑、冷却液、水汽和腐蚀性物质可能进入模组内部，损坏丝杆、导轨、轴承和传感器。

在复杂环境中，可以采用以下防护措施：

• 全封闭模组结构
• 钢带盖板或风琴防护罩
• 正压空气吹扫
• 专用密封件和刮油片
• 耐腐蚀材料
• 特殊表面处理
• 适合环境温度和介质的润滑脂
• 外置传感器和防护线缆

防护方案必须根据污染物类型进行选择。能够阻挡较大颗粒的盖板，不一定能够阻止细粉尘、液体雾气或腐蚀性气体进入。

12. 滚珠丝杆模组适合短行程高频往复吗？

滚珠丝杆模组可以进行短行程高频往复运动，但这种工况可能造成局部润滑不足。

当滑台长期只在很小的范围内往复运动时，滚珠无法将润滑脂均匀带到整个滚道，容易在局部位置产生磨损和疲劳。

针对短行程高频运动，可以采取以下措施：

• 缩短润滑检查周期
• 定期执行一次较长行程运动
• 选择适合短行程工况的润滑脂
• 适当降低加速度
• 合理选择滚珠螺母预压等级

选型时应提前说明实际运动行程和循环频率。高频短行程运动有时比低频全行程运动对机械系统的要求更高。

13. 滚珠丝杆模组会发生反向驱动吗？

由于滚珠丝杆具有较高的传动效率，很多滚珠丝杆可以被外部轴向力反向驱动。当负载推动滚珠螺母移动时，可能带动丝杆旋转。

这一现象在垂直轴中尤其重要。当电机失去扭矩时，悬挂负载可能带动滑台向下移动。

是否发生反向驱动与丝杆导程、内部摩擦、螺母预压、负载重量和传动结构有关。当滑台意外移动可能产生安全风险时，应配置电机抱闸、机械锁紧或平衡机构。

14. 滚珠丝杆模组出现异常噪音是什么原因？

滚珠丝杆模组出现异常噪音，常见原因包括：

• 润滑不足或润滑脂受到污染
• 电机轴与滚珠丝杆不同心
• 支撑轴承损坏
• 联轴器或安装螺栓松动
• 滚珠丝杆内部进入异物
• 运行速度超过安全范围
• 丝杆接近临界转速产生振动
• 直线导轨或滑块损坏
• 滚珠螺母预压异常

如果噪音突然增大，并同时出现振动、温升或定位误差，应及时停止运行并检查，避免故障进一步扩大。

15. 什么情况下需要更换滚珠丝杆或滚珠螺母？

当模组出现持续性的机械故障，并且无法通过润滑、校准或紧固处理恢复时，可能需要更换滚珠丝杆或滚珠螺母。

常见更换判断依据包括：

• 传动背隙超过设备允许范围
• 滚道表面出现明显损伤
• 出现点蚀、剥落或锈蚀
• 手动移动时存在明显卡顿或粗糙感
• 重复出现定位误差
• 运行温度异常升高
• 润滑脂中出现明显金属颗粒
• 滚珠循环结构损坏

更换滚珠丝杆前，还应同时检查支撑轴承、联轴器和直线导轨，因为这些部件损坏时也可能产生相似故障。

16. 滚珠丝杆模组适合哪些应用场景？

滚珠丝杆模组特别适合需要精确定位、较高推力、稳定低速运动和良好重复定位精度的自动化设备。

常见应用包括：

• 精密点胶和涂胶设备
• 电子元件装配设备
• 机器视觉检测系统
• 半导体加工与检测设备
• 激光定位和调焦机构
• 测试与测量设备
• 数控机床上下料系统
• 自动锁螺丝和压装设备
• 医疗自动化设备
• 多轴直角坐标运动平台

如果应用要求超长行程、极高速度、较少维护或需要在严重污染环境中运行，滚珠丝杆模组可能不是最佳方案。此时可以根据工况选择同步带模组、齿轮齿条模组、直线电机模组或伺服电缸。

17. 选型时需要提供哪些参数？

为了准确选择滚珠丝杆模组，不能只提供负载和行程，还应尽量提供完整的设备运行参数。

总结

滚珠丝杆模组能够为精密自动化设备提供稳定、准确的直线运动，但其性能取决于正确的负载计算、速度评估、电机匹配、安装校准和润滑维护。

最大负载、最高速度和最大行程需要结合滚珠丝杆临界转速、导轨力矩、支撑轴承、电机扭矩和工作环境综合判断。

对于垂直应用，还需要重点考虑电机抱闸、反向驱动和断电防坠落。对于连续运行或高速往复设备，合理的润滑周期和污染防护是保持精度、降低磨损和延长使用寿命的关键。

在选型前提供完整的负载、行程、速度、加速度、安装方向、精度和运行周期信息，可以帮助滚珠丝杆模组、电机和控制系统实现更加合理的匹配。
