أوحدة خطية لحزام التوقيتيستخدم على نطاق واسع في أنظمة الأتمتة الصناعية التي تتطلب حركة عالية السرعة وسفر طويل وتسارع سريع وحركة ترددية متكررة. يؤثر عمر الخدمة بشكل مباشر على وقت تشغيل المعدات واستقرار تحديد المواقع وتكلفة الصيانة وكفاءة الإنتاج الإجمالية.

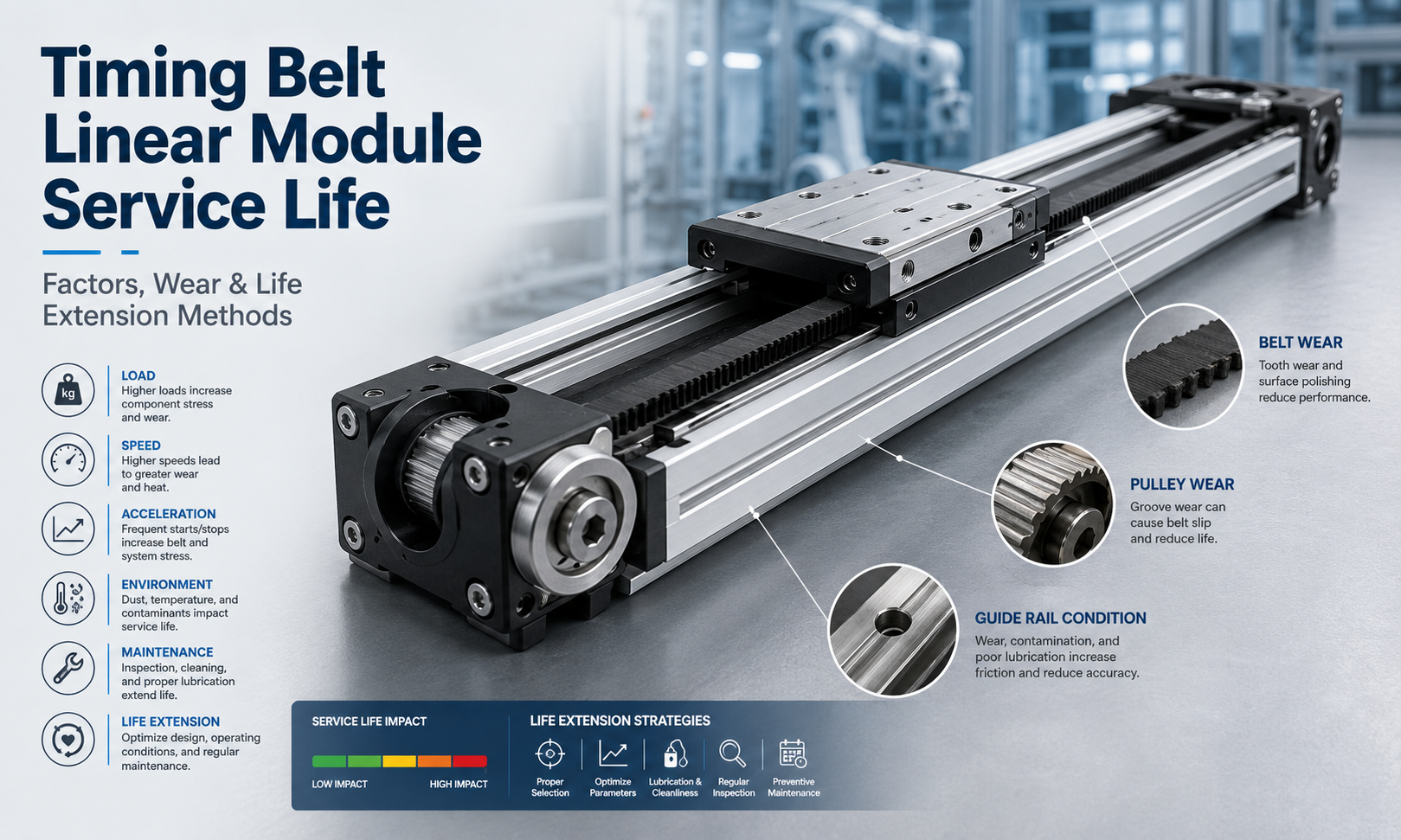

ومع ذلك،عمر خدمة الوحدة الخطية لحزام التوقيتلا يمكن تمثيلها برقم ثابت واحد. يعتمد العمر الفعلي على حزام التوقيت والدليل الخطي ونظام البكرة والمحامل والعربة وآلية الشد وتوصيل المحرك. إن حمل التشغيل وسرعة السير والتسارع ودورة العمل ودقة التثبيت والظروف البيئية وجودة الصيانة لها أيضًا تأثير كبير.
في العديد من التطبيقات، يعتبر حزام التوقيت مكون التآكل الرئيسي، لكنه ليس دائمًا العنصر الأول الذي يفشل. قد يؤدي شد الحزام غير الصحيح، أو الحمل الزائد الزائد، أو تلوث سكة التوجيه، أو محاذاة البكرة بشكل غير صحيح أو التشحيم غير الكافي إلى تقصير عمر الوحدة بأكملها قبل أن يصل الحزام إلى حد الكلال المتوقع.
يشرح هذا الدليل العوامل الرئيسية التي تؤثر على عمر مشغل حزام التوقيت، وكيفية التعرف على التآكل، وكيفية التخطيط لفترات الاستبدال وكيفية إطالة عمر تشغيل الوحدة الخطية التي يحركها الحزام.
ما هي مدة استمرار الوحدة الخطية لحزام التوقيت؟
لا يوجد عمر خدمة عالمي ينطبق على كل وحدة خطية لحزام التوقيت. تعمل بعض الوحدات بشكل موثوق لسنوات عديدة في تطبيقات نظيفة ومتوسطة الخدمة، بينما قد تتطلب وحدات أخرى استبدال الحزام أو الدليل في وقت مبكر جدًا عند تعرضها للأحمال الثقيلة أو التسارع العالي أو التشغيل المستمر أو التلوث أو التثبيت السيئ.
ولذلك ينبغي تقييم عمر الخدمة باستخدام عدة مؤشرات تشغيل:
- إجمالي ساعات العمل
- إجمالي مسافة السفر
- عدد الدورات الترددية
- متوسط والحد الأقصى للحمولة
- سرعة السفر والتسارع
- تردد التشغيل ودورة العمل
- توجيهات التركيب
- درجة الحرارة البيئية ومستوى التلوث
- تاريخ الصيانة والتشحيم
على سبيل المثال، الوحدة التي تنقل حمولة خفيفة بسرعة معتدلة لعدة ساعات يوميًا ستواجه عادةً تآكلًا أقل من نفس الوحدة التي تحمل حمولة إزاحة عالية بأقصى تسارع في التشغيل المستمر.
ولهذا السبب، يجب تقدير مدة الخدمة بناءً على ملف التشغيل الكامل بدلاً من وقت التقويم وحده.
المكونات الرئيسية التي تحدد عمر الخدمة
حزام التوقيت
ينقل حزام التوقيت عزم دوران المحرك من بكرة القيادة إلى العربة المتحركة. أثناء التشغيل، ينحني الحزام بشكل متكرر حول بكرات القيادة والتباطؤ أثناء تعرضه لقوة الشد، واشتباك الأسنان، وأحمال التسارع والاهتزاز الديناميكي.
مع مرور الوقت، قد يؤدي هذا التحميل المتكرر إلى:
- شقوق التعب في جسم الحزام
- تشقق بالقرب من جذور الأسنان
- ارتداء على أسطح الأسنان
- تآكل على طول حواف الحزام
- استطالة أو فقدان التوتر الفعال
- الفصل بين مواد الحزام
- الأضرار التي لحقت حبال الشد الداخلية
يتأثر عمر الحزام بشدة بشد الحزام وقطر البكرة والقوة المنقولة وتردد التسارع ودرجة حرارة التشغيل ودقة المحاذاة.
الدليل الخطي وكتل الدليل
يدعم الدليل الخطي الحمولة ويتحكم في اتجاه حركة النقل. يجب أن يتحمل الأحمال الرأسية والأحمال الجانبية والأحمال اللحظية طوال دورة التشغيل.
قد يتم تقليل عمر السكك الحديدية التوجيهية عن طريق:
- الأحمال تتجاوز السعة المقدرة
- الأحمال الكبيرة الزائدة أو المعوضة
- التشحيم غير كاف
- الغبار أو الجزيئات المعدنية أو التلوث الكاشطة
- التعرض للتآكل أو الرطوبة
- دقة سطح التركيب غير صحيحة
- الأحمال التأثيرية والاصطدامات الميكانيكية
عندما تبدأ كتل التوجيه في التآكل، قد تظهر الوحدة زيادة في الاهتزاز، أو مقاومة التشغيل، أو الضوضاء، أو ارتخاء الحامل أو انخفاض استقرار الوضع.
محرك البكرة وبكرة المهمل
تنقل بكرة القيادة عزم دوران المحرك إلى حزام التوقيت، بينما تقوم البكرة الوسيطة بتوجيه الحزام ودعم نظام الشد. يمكن أن تؤثر أسنان البكرة البالية أو التالفة على تعشيق الحزام وتسبب أخطاء في تحديد موضعه.
تشمل المشاكل الشائعة المتعلقة بالبكرة ما يلي:
- تآكل سطح الأسنان
- انحراف البكرة
- اتصالات رمح فضفاضة
- تحمل ارتداء
- محاذاة البكرة بشكل غير صحيح
- تراكم الحطام بين أسنان البكرة
يمكن أن تؤدي البكرة البالية إلى إتلاف الحزام الجديد بسرعة. ولذلك، فإن استبدال الحزام فقط دون فحص البكرات قد لا يحل المشكلة بشكل كامل.
المحامل ومكونات الدعم النهائية
تدعم المحامل الموجودة داخل مجموعات محرك الأقراص ونهاية وحدة التباطؤ دوران البكرة. يمكن أن يؤدي التوتر المفرط للحزام أو التلوث أو سرعة الدوران العالية أو المحاذاة الضعيفة إلى زيادة حمل المحمل وتقصير عمر المحمل.
قد يؤدي تآكل المحمل إلى حدوث ضوضاء غير طبيعية أو ارتفاع في درجة الحرارة أو مقاومة دورانية أو اهتزاز بالقرب من الكتل الطرفية للوحدة.
مكونات النقل والاتصال
يقوم النقل بتوصيل الحمولة بحزام التوقيت والدليل الخطي. قد تؤدي المثبتات السائبة أو سطح التثبيت غير المستوي أو التوزيع السيئ للحمل إلى حدوث اهتزازات وأحمال لحظية إضافية.
يجب أيضًا فحص وصلات المحرك وأعمدة القيادة وأقواس التثبيت ومكونات الشد نظرًا لأن الارتخاء في هذه الأجزاء قد يتم الخلط بينه وبين تآكل الحزام.
تأثير الحمل على عمر وحدة حزام التوقيت
الحمولة هي واحدة من أهم العوامل التي تؤثرعمر الوحدة الخطية المدفوعة بالحزام. يجب أن تدعم الوحدة ليس فقط الوزن الثابت للحمولة ولكن أيضًا القوة الديناميكية الناتجة أثناء التسارع والتباطؤ والتوقف في حالات الطوارئ.
مع زيادة التسارع، تزداد أيضًا القوة الفعالة المؤثرة على حزام التوقيت ونظام التوجيه. قد تؤدي الحمولة التي تبدو مقبولة في ظل الظروف الثابتة إلى توليد حمل ديناميكي مفرط أثناء الحركة السريعة.
موضع التحميل مهم بنفس القدر. تؤدي الحمولة المثبتة بعيدًا عن مركز النقل إلى إنشاء أحمال لحظية على الدليل الخطي. حتى عندما تكون الحمولة الإجمالية أقل من السعة الاسمية، فإن البروز المفرط قد يؤدي إلى تقصير عمر كتلة التوجيه وتقليل استقرار الحركة.
لتحسين عمر الخدمة:
- احتفظ بالحمولة بالقرب من مركز النقل كلما أمكن ذلك.
- تجنب تجاوز القوة المحورية المقدرة ولحظة التحميل المسموح بها.
- استخدم عربة أكبر أو هيكل مزدوج التوجيه لأحمال الإزاحة الكبيرة.
- تقليل التسارع عند تحريك قطع العمل الثقيلة.
- قم بتضمين الأدوات والكابلات والتركيبات عند حساب الكتلة المتحركة الإجمالية.
- تجنب التأثير الميكانيكي في نهاية السفر.
تأثير سرعة السفر
السرعة العالية هي إحدى المزايا الرئيسية للتوقيتوحدات خطية الحزام، ولكن التشغيل المستمر بالقرب من السرعة القصوى المقدرة يمكن أن يزيد من تردد ثني الحزام وسرعة دوران البكرة ودرجة حرارة المحمل وتآكل التوجيه.
قد تؤدي سرعة السير العالية أيضًا إلى تفاقم المشكلات الناجمة عن سوء محاذاة الحزام أو التوتر غير الصحيح أو الصلابة الهيكلية غير الكافية.
عند اختيار سرعة التشغيل، يجب على المهندسين التمييز بين السرعة القصوى المسموح بها للوحدة وسرعة العمل المستمر الموصى بها. قد تكون القيمة القصوى مناسبة فقط في ظل ظروف محددة للحمل والسكتة ودورة العمل.
يمكن أن يؤدي هامش السرعة المعقول إلى تقليل توليد الحرارة والاهتزاز وتكرار الصيانة مع تحسين الاستقرار على المدى الطويل.
تأثير التسارع والتباطؤ
غالبًا ما يكون للتسارع والتباطؤ تأثير أكبر على إجهاد حزام التوقيت من الحركة ذات السرعة الثابتة. تغير كل دورة تسارع قوة الشد المؤثرة على الحزام وتولد أحمالًا ديناميكية في الحامل والكتل التوجيهية والبكرات ووصلة المحرك.
يعد الرجوع إلى الخلف السريع بشكل متكرر أمرًا صعبًا بشكل خاص لأن القوة الدافعة تغير اتجاهها بشكل متكرر.
قد يؤدي التسارع الزائد إلى:
- تشوه الحزام المؤقت
- صدمة اشتباك الأسنان
- اهتزاز العربة
- إنذار الزائد للمحرك
- زيادة تحميل لحظة الدليل
- تخفيف السحابة
- تجاوز تحديد المواقع
إن استخدام منحنيات التسارع والتباطؤ السلسة يمكن أن يقلل من الصدمات الميكانيكية. في الأنظمة المؤازرة، غالبًا ما تكون ملفات تعريف المنحنى S أكثر ملاءمة من التغيرات المفاجئة في السرعة عندما يسمح وقت الدورة بذلك.
تأثير السكتة الدماغية وتكرار التشغيل
تزيد حركة السكتة الدماغية الطويلة من المسافة الإجمالية المقطوعة خلال كل دورة. قد تؤدي الحركة عالية التردد ذات السكتة الدماغية القصيرة إلى تركيز التآكل داخل قسم محدود من حاجز التوجيه وحزام التوقيت.
يمكن أن يؤثر كلا نمطي التشغيل على الحياة بشكل مختلف:
- تعمل الضربات الطويلة على زيادة إجمالي دوران الحزام ومسافة السفر.
- قد تؤدي الضربات القصيرة المتكررة إلى تآكل الدليل الموضعي.
- يؤدي الرجوع للخلف بشكل متكرر إلى زيادة تحميل الحزام الديناميكي.
- التشغيل المستمر يقلل من وقت التبريد للمحامل والمحركات.
ولذلك يجب أن يشمل تقييم مدة الخدمة عدد الدورات ومسافة السفر لكل دورة.
تأثير التوتر الحزام
يعد شد الحزام الصحيح أمرًا ضروريًا لدقة تحديد المواقع وعمر المكونات.
إذا كان التوتر منخفضًا جدًا، فقد تواجه الوحدة ما يلي:
- القفز بأسنان الحزام
- أخطاء تحديد المواقع
- الاهتزاز أثناء التسارع
- حركة عكسية غير مستقرة
- حركة الحزام المفرطة
- تآكل غير متساوٍ للأسنان
إذا كان التوتر مرتفعًا جدًا، فقد يسبب:
- زيادة الحمل على محمل البكرة
- مقاومة أعلى للمحرك
- إجهاد الشد الحزام الإضافي
- ارتداء تحمل سابق لأوانه
- ارتفاع درجة حرارة التشغيل
- تقليل عمر إجهاد الحزام
يجب تعديل شد الحزام وفقًا للطريقة المحددة من قبل الشركة المصنعة للوحدة. إن تقدير التوتر عن طريق الضغط اليدوي فقط ليس بشكل عام دقيقًا بدرجة كافية للتطبيقات عالية السرعة أو عالية الدقة.
تأثير محاذاة البكرة
يجب أن تظل بكرة القيادة والبكرة الوسيطة متوازيتين ومحاذيتين بشكل صحيح. يؤدي عدم المحاذاة إلى تحرك الحزام باتجاه أحد الجانبين، مما يؤدي إلى تآكل الحواف وعدم انتظام تعشيق الأسنان.
تشمل العلامات النموذجية لمشاكل المحاذاة ما يلي:
- تلف حافة الحزام من جانب واحد
- غبار الحزام بالقرب من جانب واحد من الملف الشخصي
- علامات أسنان البكرة غير المستوية
- تعديل تتبع الحزام المتكرر
- ضجيج غير طبيعي عند السرعات العالية
عندما تظهر هذه الأعراض، يجب فحص موضع البكرة ومحاذاة العمود وتركيب الكتلة الطرفية واستقامة الملف الشخصي قبل تثبيت حزام بديل.
الظروف البيئية التي تؤثر على عمر الخدمة
الغبار والجسيمات
قد يدخل الغبار والرقائق المعدنية والجزيئات الكاشطة وحطام التغليف إلى قناة الحزام أو الدليل الخطي. يمكن أن يؤدي التلوث إلى إتلاف أسنان الحزام وزيادة احتكاك الدليل وتسريع تآكل البكرة.
قد تتطلب التطبيقات التي تتضمن القطع أو الطحن أو الأعمال الخشبية أو التعامل مع المسحوق أغطية واقية أو شرائط مانعة للتسرب أو منفاخًا أو تنظيفًا منتظمًا.
درجة حرارة
قد تؤثر درجات الحرارة المرتفعة على خصائص مادة الحزام ولزوجة مادة التشحيم وأداء المحمل. قد تؤدي درجات الحرارة المنخفضة إلى جعل بعض مواد الحزام ومواد التشحيم أقل مرونة.
يجب أن يكون حزام التوقيت والشحوم والمحرك ومكونات المستشعر المحددة متوافقة مع درجة حرارة التشغيل المتوقعة.
الرطوبة والتآكل
قد تؤدي الرطوبة العالية أو التكثيف أو رذاذ الماء أو المواد الكيميائية المسببة للتآكل إلى إتلاف قضبان التوجيه والمثبتات والمحامل وأسطح البكرات المعدنية.
قد تكون المكونات المقاومة للتآكل والطلاءات الواقية والختم المناسب ضرورية في البيئات الرطبة أو العدوانية كيميائيًا.
التعرض للنفط والمواد الكيميائية
قد تؤدي بعض الزيوت والمبردات والمذيبات وعوامل التنظيف إلى تحلل مواد الحزام. يجب التأكد من التوافق الكيميائي قبل تثبيت الوحدة في بيئات التصنيع التي تنطوي على التعرض للسوائل.
شروط غرف الأبحاث
تتطلب تطبيقات غرف الأبحاث الاهتمام بتوليد الجسيمات واختيار مواد التشحيم ومواد الحزام. قد لا تكون وحدة حزام التوقيت المفتوحة القياسية مناسبة للتطبيقات ذات متطلبات النظافة الصارمة.
كيف تؤثر الصيانة على عمر مشغل حزام التوقيت
يمكن أن تؤدي الصيانة المناسبة إلى إطالة عمر مشغل حزام التوقيت بشكل كبير. لا ينبغي أن تركز الصيانة فقط على استبدال الحزام. يجب فحص سكة التوجيه والبكرة والمحامل والمثبتات وأجهزة الاستشعار وتوصيل المحرك ونظام الكابلات معًا.
يجب أن يتضمن برنامج الصيانة الوقائية ما يلي:
- تنظيف الوحدة والمنطقة المحيطة بها
- فحص الحزام بحثًا عن الشقوق والاهتراء وتآكل الأسنان
- فحص تتبع الحزام ومواءمته
- قياس أو تأكيد شد الحزام
- تشحيم الدليل الخطي كما هو مطلوب
- فحص البكرة وتحمل الضوضاء
- تشديد السحابات المتصاعدة والنقل
- فحص وصلات المحرك وأقواس التثبيت
- التحقق من مواقع الاستشعار ومفتاح الحد
- تسجيل الاهتزاز والضوضاء وتغييرات المواقع
يجب أن يعتمد تكرار الفحص على كثافة التشغيل. تتطلب الوحدة التي تعمل بشكل مستمر في خط إنتاج مترب فحصًا متكررًا أكثر من الوحدة ذات التحميل الخفيف المستخدمة أحيانًا في مختبر نظيف.
العلامات الشائعة التي تشير إلى تآكل الوحدة
يجب فحص مؤشرات التآكل المبكر قبل أن تتطور إلى فشل كامل.
| الأعراض الملحوظة | السبب المحتمل |
|---|---|
| زيادة خطأ تحديد المواقع | انخفاض شد الحزام، أو تآكل الحزام، أو البكرة المفكوكة، أو ارتخاء الاقتران أو مشكلة التحكم |
| الضوضاء المتكررة غير الطبيعية | تآكل البكرة أو تلف المحمل أو مشكلة تعشيق الأسنان أو التلوث |
| اهتزاز العربة | شد غير صحيح، أو تآكل الدليل، أو التسارع الزائد أو الحمل السائب |
| حزام الغبار داخل الملف الشخصي | اختلال محاذاة البكرة، أو احتكاك الحزام، أو التآكل المفرط |
| حواف الحزام المتوترة | خطأ في التتبع أو اختلال في محاذاة البكرة أو الاتصال بالمكونات المحيطة |
| ارتفاع تيار المحرك | التوتر المفرط، أو مقاومة التوجيه، أو تآكل المحامل، أو الانسداد الميكانيكي |
| انخفاض التكرار | تشوه الحزام، أو التوصيلات السائبة، أو خلوص الدليل، أو إعدادات التحكم غير المستقرة |
| ارتفاع درجة الحرارة بالقرب من الكتل النهائية | الحمل الزائد على المحمل، أو شد الحزام العالي، أو تلف المحمل |
ونظرًا لأن العديد من الأخطاء قد تنتج أعراضًا متشابهة، فيجب فحص نظام القيادة والتوجيه بالكامل بدلاً من افتراض أن الحزام هو السبب دائمًا.
متى يجب استبدال حزام التوقيت؟
لا توجد فترة زمنية واحدة لاستبدال حزام التوقيت مناسبة لكل وحدة. يجب أن يعتمد الاستبدال على توصيات الشركة المصنعة وسجلات التشغيل وحالة الحزام الفعلية.
يجب عادةً استبدال الحزام عند وجود أي من الحالات التالية:
- ظهور شقوق واضحة في جسم الحزام أو جذور الأسنان
- الأسنان المفقودة أو التالفة أو البالية بشدة
- حبال الشد المكشوفة أو التالفة
- اهتراء حاد في الحواف
- فصل المواد أو التصفيح
- تكرار فقدان التوتر بعد التعديل
- استطالة غير طبيعية
- القفز المتكرر على الأسنان
- عدم الاستقرار المستمر في تحديد المواقع بسبب تآكل الحزام
بالنسبة لمعدات الإنتاج حيث يكون التوقف غير المتوقع مكلفًا، فقد يكون الاستبدال المخطط له أكثر اقتصادًا من انتظار تعطل الحزام تمامًا.
يمكن أن تساعد سجلات الصيانة في تحديد دورة الاستبدال المناسبة. يؤدي تسجيل ساعات التشغيل ومسافة السفر وعدد الدورات ونتائج الفحص إلى تسهيل تحديد اتجاه التآكل لتطبيق معين.
كيفية تقدير عمر خدمة الوحدة الخطية لحزام التوقيت
يجب أن يتبع التقدير العملي لعمر الخدمة عملية منظمة.
- تحديد إجمالي الكتلة المتحركة، بما في ذلك قطعة العمل والتركيبات والمعدات والكابلات المثبتة على العربة.
- قم بتأكيد اتجاه التثبيت وحساب تأثيرات الجاذبية.
- تحديد السرعة القصوى والتسارع والتباطؤ وظروف التوقف في حالات الطوارئ.
- احسب قوة القيادة المطلوبة وقارنها بتصنيف الوحدة.
- تقييم الأحمال الشعاعية والمحورية والعزمية المؤثرة على نظام التوجيه.
- تأكد من شوط التشغيل ووقت الدورة وساعات التشغيل اليومية.
- التحقق من درجة الحرارة البيئية والغبار والرطوبة والتعرض للمواد الكيميائية.
- تأكد من شد الحزام المطلوب وفاصل التشحيم التوجيهي.
- قارن شروط التطبيق مع بيانات عمر التحميل الخاصة بالشركة المصنعة.
- تطبيق هامش أمان مناسب للتأثيرات وعدم اليقين والتغييرات في العمليات المستقبلية.
لا ينبغي التعامل مع الحمل المقدر على أنه حمل التشغيل المستمر الموصى به. عادةً ما يؤدي التصميم بهامش أمان معقول إلى تحسين الموثوقية ويسمح بإجراء تغييرات غير متوقعة في الحمولة أو ظروف التشغيل.
طرق إطالة عمر وحدة حزام التوقيت
حدد حجم الوحدة الصحيح
اختر وحدة تعتمد على الحمل الديناميكي والعزم المسموح به والتسارع والسرعة والسكتة الدماغية ودورة العمل بدلاً من الحمولة الصافية وحدها. قد تعمل الوحدة ذات الحجم الأصغر مؤقتًا ولكنها تتعرض للتآكل السريع.
تقليل التسارع المفرط
استخدم فقط التسارع المطلوب لتلبية دورة الإنتاج. يؤدي تقليل التسارع غير الضروري إلى تقليل تباين شد الحزام والأحمال التوجيهية والاهتزاز الهيكلي.
تحسين ملف تعريف الحركة
يعمل التسارع والتباطؤ السلس على تقليل الصدمات الميكانيكية. تجنب الرجوع إلى الخلف بشكل مفاجئ والتوقف في حالات الطوارئ أثناء الدورات العادية والتأثير عند حدود السفر.
التحكم في شد الحزام
حافظ على شد الحزام المحدد. افحص التوتر بعد التثبيت، وبعد فترة التشغيل الأولية وأثناء الصيانة المجدولة.
الحفاظ على محاذاة البكرة
تأكد من أن محرك الأقراص وبكرات التباطؤ تظل متوازية وآمنة. قم بتصحيح سبب تتبع الحزام غير الطبيعي قبل استبدال الحزام.
قم بتشحيم الدليل الخطي بشكل صحيح
استخدم كمية التشحيم والتشحيم المحددة. قد يؤدي كل من التشحيم غير الكافي والتشحيم المفرط إلى حدوث مشاكل في التشغيل.
حماية الوحدة من التلوث
استخدم الأغطية أو شرائط الختم أو المنفاخ أو الحماية من الضغط الإيجابي عند الضرورة. منع الرقائق والجسيمات الكاشطة من التراكم داخل الوحدة.
تحسين توزيع الأحمال
قم بتركيب الحمولة الصافية بالقرب من مركز النقل وقلل الأحمال الزائدة. استخدم دعمًا إضافيًا أو هيكلًا متعدد المحاور لقطع العمل الكبيرة أو غير المستقرة.
ضمان التثبيت الدقيق
يجب أن يتمتع سطح التثبيت بدرجة كافية من التسطيح والاستقامة والصلابة. قد يؤدي فرض الوحدة على إطار آلة غير متساوٍ إلى تشويه المظهر الجانبي وزيادة مقاومة الدليل.
مراقبة التغييرات أثناء التشغيل
تتبع تيار المحرك وخطأ تحديد المواقع والضوضاء والاهتزاز ودرجة الحرارة. قد تشير التغييرات التدريجية إلى تطور التآكل قبل حدوث عطل واضح.
احتفظ بقطع الغيار المهمة
بالنسبة لخطوط الإنتاج المهمة، يمكن أن يؤدي الاحتفاظ بالأحزمة المتوافقة وكتل التوجيه والبكرات والمحامل وأجهزة الاستشعار إلى تقليل وقت التوقف عن العمل عند الحاجة إلى الصيانة.
قائمة التفتيش الموصى بها
| البند التفتيش | ما يجب التحقق منه |
|---|---|
| حزام التوقيت | الشقوق، وتآكل الأسنان، والاهتراء، والتلوث، والتوتر والتتبع |
| محرك البكرة | تآكل الأسنان، وارتخائها، ومحاذاة العمود، واتصاله بالعمود |
| بكرة المهمل | الدوران وتحمل الضوضاء والمحاذاة وحالة الشد |
| دليل خطي | التشحيم والتلوث والتخليص غير الطبيعي ومقاومة التشغيل |
| النقل | ضيق السحابة، وتركيب الحمل والاهتزاز |
| اتصال المحرك | اقتران ومسامير التثبيت ومحاذاة العمود والضوضاء غير الطبيعية |
| أجهزة الاستشعار | موضع التركيب وحالة الكابل وموثوقية التبديل |
| الملف الشخصي للوحدة | الحطام والتشوه والتآكل وحالة التركيب |
| بيانات التشغيل | تيار المحرك، وقت الدورة، خطأ تحديد المواقع، الاهتزاز ودرجة الحرارة |
الأسئلة المتداولة
ما المدة التي تدوم فيها الوحدة الخطية لحزام التوقيت عادةً؟
يعتمد العمر الافتراضي على الحمل والسرعة والتسارع وتكرار التشغيل وشد الحزام وتزييت الدليل والبيئة والصيانة. وينبغي تقييمها باستخدام ساعات التشغيل ومسافة السفر وعدد الدورات وحالة المكونات بدلاً من فترة تقويمية ثابتة.
هل حزام التوقيت هو أول مكون يتآكل دائمًا؟
لا. قد تفشل كتل التوجيه أو محامل البكرات أو اقتران المحرك أو نظام الشد في وقت مبكر إذا كانت الوحدة محملة بشكل زائد أو ملوثة أو غير محاذية أو سيئة الصيانة.
هل يعمل التوتر العالي للحزام على تحسين عمر الخدمة؟
لا، فالشد المفرط يزيد من حمل المحمل، ومقاومة المحرك، وضغط الحزام. يجب ضبط الحزام على نطاق الشد المحدد بدلاً من تشديده قدر الإمكان.
هل يمكن للحزام البالي أن يقلل من دقة تحديد المواقع؟
نعم. قد يؤدي تآكل الحزام وتلف الأسنان والاستطالة والشد غير الكافي إلى زيادة خطأ الرجوع والاهتزاز وعدم استقرار الوضع.
هل يجب استبدال البكرة عند استبدال الحزام؟
ليس دائمًا، ولكن يجب فحص البكرة بعناية. يمكن أن تؤدي البكرة البالية أو التالفة أو المنحرفة إلى إتلاف الحزام الجديد بسرعة.
كم مرة يجب فحص الوحدة؟
يجب أن يعتمد تكرار الفحص على ظروف التشغيل. تتطلب التطبيقات عالية السرعة أو الخدمة المستمرة أو الملوثة فترات فحص أقصر من تطبيقات الخدمة المنخفضة في البيئات النظيفة.
خاتمة
العمر خدمة الوحدة الخطية لحزام التوقيتيتم تحديده من خلال الحالة المجمعة لحزام التوقيت والدليل الخطي والبكرات والمحامل وهيكل النقل والتركيب. الحمل والسرعة والتسارع وتكرار التشغيل والظروف البيئية وشد الحزام وجودة الصيانة كلها تؤثر على المتانة.
لإطالة عمر مشغل حزام التوقيت، حدد الوحدة باستخدام ظروف التشغيل الديناميكية، وحافظ على شد الحزام الصحيح، وقلل التسارع غير الضروري، وتحكم في لحظات التحميل، وقم بتشحيم الدليل بشكل صحيح وحماية نظام القيادة من التلوث.
يتيح الفحص المنتظم وسجلات بيانات التشغيل اكتشاف التآكل قبل حدوث الفشل. يمكن لخطة الصيانة الوقائية القائمة على الحالة أن تقلل من فترات التوقف غير المتوقعة، وتحسن استقرار تحديد المواقع، وتخفض تكلفة التشغيل على المدى الطويل لنظام التشغيل الآلي.
