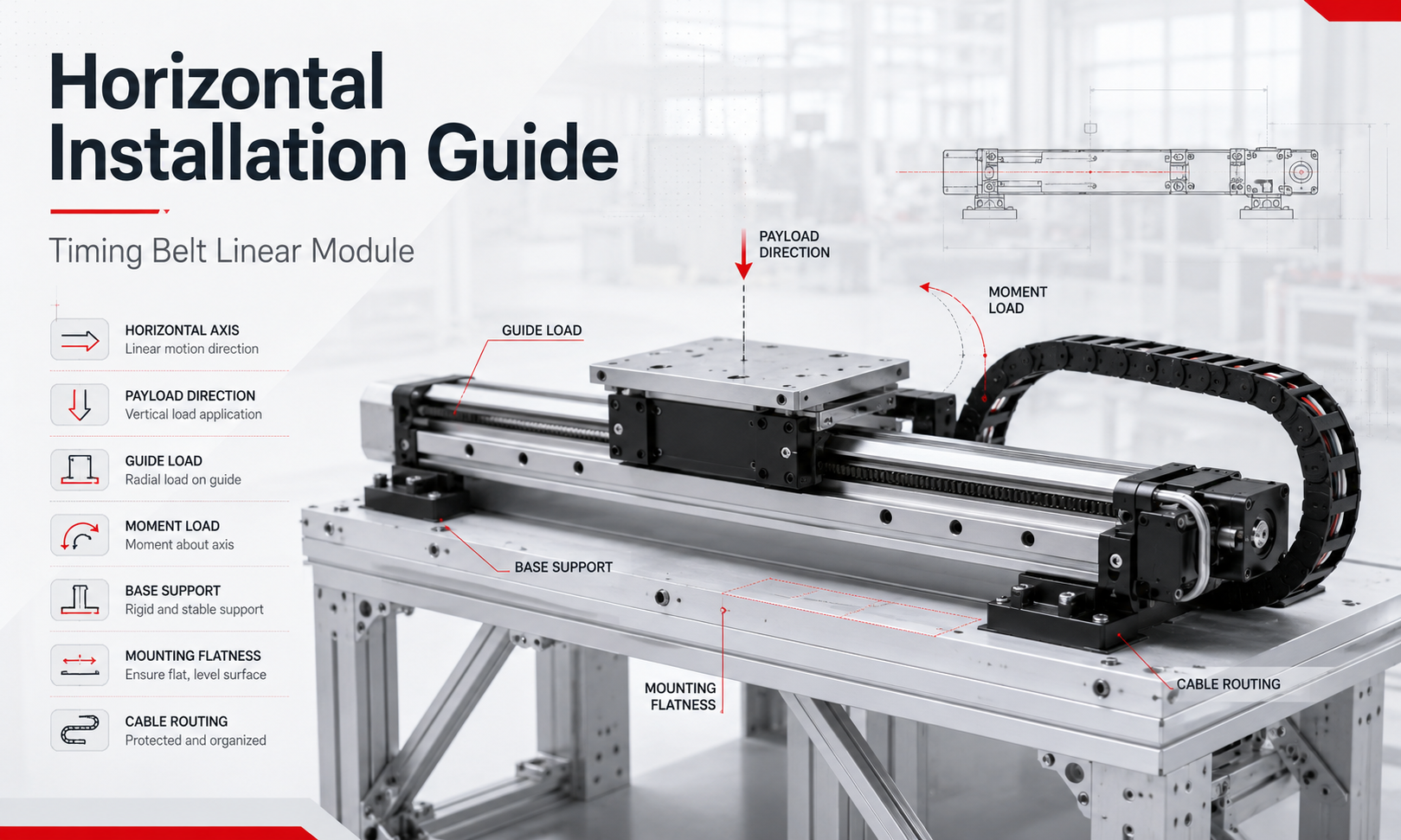

يعد التثبيت الأفقي أحد التكوينات الأكثر شيوعًا للوحدة الخطية لحزام التوقيت. يتم استخدامه على نطاق واسع في أنظمة التحميل الآلي ونقل المواد والتعبئة والفحص والتوزيع والفرز والاختيار والمكان.
على الرغم من أن المحور الأفقي ليس مطلوبًا لرفع الحمولة مباشرة ضد الجاذبية، إلا أن جودة التثبيت لا تزال لها تأثير كبير على دقة تحديد المواقع، وتوجيه عمر الخدمة، وضوضاء التشغيل، واستقرار الحركة. يجب مراعاة سطح التركيب وموضع الحمولة والدعم الهيكلي والحمل اللحظي والتسارع وتوجيه الكابل قبل تشغيل الوحدة.
يشرح هذا الدليل المتطلبات الرئيسية لتثبيت الوحدة الخطية لحزام التوقيت أفقيًا ويوفر قائمة فحص عملية لمصنعي الآلات ومهندسي التشغيل الآلي.
ما هو التثبيت الأفقي؟
التثبيت الأفقي يعني أن اتجاه السفر الرئيسي للوحدة الخطية لحزام التوقيت يكون موازيًا أو موازيًا تقريبًا للأرض. يتحرك النقل على طول المحور الأفقي بينما يدعم نظام التوجيه وزن الحمولة.
في هذا التكوين، يوفر المحرك بشكل أساسي القوة المطلوبة للتغلب على:
- تسريع الحمولة وتباطؤها
- الاحتكاك في نظام التوجيه وناقل الحركة
- قوى العملية الخارجية
- مقاومة سلسلة سحب الكابل
- مقاومة إضافية ناجمة عن اختلال
لا تُنشئ الحمولة عادة قوة جاذبية مستمرة في اتجاه السفر. ومع ذلك، فإن وزنه يعمل عموديًا على حاجز التوجيه وقد يخلق لحظات ميل أو انحراف أو التفاف كبيرة عندما يتم إزاحة مركز الجاذبية عن الحامل.
تكوينات المحور الأفقي النموذجية
يمكن تركيب الوحدة الخطية لحزام التوقيت أفقيًا في العديد من الترتيبات الهيكلية.
محور أفقي واحد
يتم تركيب وحدة واحدة على إطار الماكينة وتقوم بتحريك أداة التثبيت أو المستشعر أو القابض أو قطعة العمل خفيفة الوزن في اتجاه واحد. هذا هو أبسط التكوين الأفقي.
نظام ثنائي المحور الموازي
يتم تثبيت وحدتي حزام التوقيت بالتوازي لدعم منصة واسعة أو قطعة عمل كبيرة. يمكن أن يكون المحوران متصلين ميكانيكيًا أو متزامنين إلكترونيًا.
يُستخدم التثبيت المتوازي بشكل شائع عندما:
- المنصة أوسع من عربة واحدة
- تحتوي الحمولة على إزاحة كبيرة لمركز الثقل
- مطلوب مقاومة عالية لعزم الدوران
- يجب أن يظل الهيكل ثابتًا على مدى فترة طويلة
المحور الأفقي في نظام متعدد المحاور
قد تعمل وحدة حزام التوقيت أيضًا كمحور X أو محور Y لنظام الحركة XY أو XZ أو XYZ. في هذا الترتيب، قد تحمل الوحدة الأفقية محورًا خطيًا آخر ومحركًا ومستجيبًا نهائيًا وقطعة عمل في نفس الوقت.
يجب أن تشمل الكتلة المتحركة الإجمالية كل مكون مثبت على الحامل، وليس فقط الحمولة النهائية.
تحديد اتجاه الحمولة
قبل تحديد الوحدة أو تثبيتها، حدد كيفية تأثير قوة الحمولة على نظام النقل والتوجيه.
| حالة التحميل | وصف | اهتمام التصميم الرئيسي |
|---|---|---|
| الحمل العمودي المركزي | مركز ثقل الحمولة قريب من مركز العربة. | دليل سعة التحميل والحمل الديناميكي |
| إزاحة الحمل العمودي | يقع مركز ثقل الحمولة بعيدًا عن مركز النقل. | لحظات الملعب واللفة |
| تحميل مثبت على الجانب | يتم تثبيت الوحدة أو الحمولة على جانبها. | توجيه التوجيه ولحظة الانعراج |
| الحمل الكابولي | تمتد الحمولة إلى ما هو أبعد من العربة. | الحمل اللحظي والانحراف الهيكلي |
| تحميل العملية الخارجية | تعرض العربة لقوى الضغط أو القطع أو التوزيع أو التلامس. | الجمع بين القوى الساكنة والديناميكية |
قد تستمر الحمولة التي تقع ضمن حد الكتلة المقدر في تحميل الدليل بشكل زائد إذا كان مركز ثقلها بعيدًا جدًا عن الحامل. ولذلك يجب تقييم كتلة الحمولة والحمل اللحظي معًا.
تحميل الدليل وتحميل اللحظة
يدعم الدليل الخطي الحمولة ويتحكم في اتجاه العربة. أثناء التشغيل الأفقي، قد يتعرض الدليل للقوة الرأسية والقوة الجانبية ولحظات الدوران.
الاتجاهات الثلاثة الرئيسية هي:
- لحظة الملعب:الدوران حول المحور الجانبي
- لحظة الانحراف:الدوران حول المحور الرأسي
- لحظة اللفة:الدوران حول محور السفر
حساب اللحظة المبسطة هو:
م = و × ل
أين:
- مهو الحمل لحظة
- فهي القوة المطبقة
- لهي المسافة بين القوة والنقطة المرجعية للدليل أو النقل
على سبيل المثال، تنتج حمولة 20 كجم قوة جاذبية تقريبية تبلغ:
F = 20 × 9.81 = 196.2 ن
إذا كان مركز ثقل الحمولة الصافية يقع على بعد 0.15 متر من مركز النقل، فإن العزم التقريبي هو:
م = 196.2 × 0.15 = 29.43 نيوتن·م
يجب مقارنة القيمة المحسوبة بتصنيفات اللحظة الثابتة والديناميكية المسموح بها للوحدة المحددة. وينبغي أيضًا تطبيق عامل أمان مناسب في حالة التسارع والاهتزاز والتأثير وظروف الحمل غير المؤكدة.
تضمين قوة التسارع في حساب الحمل
تلغي الحركة الأفقية الحاجة إلى رفع الحمولة بشكل مستمر، لكن التسارع لا يزال يخلق قوة قصورية في اتجاه السفر.
العلاقة الأساسية هي:
فأ= م × أ
أين:
- فأهي قوة التسارع
- مهي الكتلة المتحركة الكلية
- أهو التسارع
يجب أن تشمل الكتلة المتحركة الإجمالية ما يلي:
- الشغل
- تركيبات
- لوحة محمولة على النقل
- القابض أو الأدوات
- المحور الخطي الثانوي
- المحرك والمخفض مثبتان على الهيكل المتحرك
- الكابلات المتحركة ومكونات حاملات الكابلات
يزيد التسارع العالي من شد الحزام، والطلب على عزم دوران المحرك، وتحميل الدليل، والاهتزاز الهيكلي. بالنسبة للتطبيقات ذات دورات البدء والتوقف السريعة، لا ينبغي تحديد الوحدة بناءً على سعة الحمولة القصوى فقط.
توفير الدعم الأساسي المناسب
تم تصميم المظهر الجانبي المصنوع من الألومنيوم للوحدة الخطية لحزام التوقيت لتوفير الصلابة، ولكن لا ينبغي معاملته تلقائيًا كعارضة هيكلية ذاتية الدعم على كل طول شوط.
قد يؤدي عدم كفاية الدعم إلى:
- انحراف الملف الشخصي الأساسي
- دليل المحاذاة الخاطئة
- التوتر غير المتكافئ للحزام
- اهتزاز العربة
- زيادة الضوضاء أثناء التشغيل
- انخفاض دقة تحديد المواقع
- دليل سابق لأوانه أو ارتداء تحمل
يجب تركيب الوحدة على إطار آلة صلب أو لوحة مُشكَّلة أو هيكل من الألومنيوم مدعوم بشكل صحيح. قد تتطلب الوحدات طويلة الشوط دعمًا مستمرًا أو نقاط دعم متعددة على طول القاعدة.
يعتمد تباعد الدعم على ملف تعريف الوحدة والسكتة الدماغية والحمولة والتسارع والدقة المطلوبة. بالنسبة للمحاور الطويلة أو المحملة بشكل كبير، يجب التحقق من انحراف المظهر الجانبي المسموح به بدلاً من الاعتماد فقط على معدل الحمل الاسمي.
تصاعد التسطيح السطحي
يجب أن يكون سطح التثبيت مسطحًا بدرجة كافية لمنع قاعدة الوحدة من الالتواء أو الانحناء عند ربط مسامير التثبيت.
يمكن لسطح التثبيت السيئ أن يجبر حاجز التوجيه على الخروج من المحاذاة وزيادة المقاومة الداخلية. تشمل الأعراض الشائعة ما يلي:
- مقاومة النقل غير المتكافئة
- ضجيج غير طبيعي في مواقف معينة
- ارتفاع تيار المحرك
- الاهتزاز أثناء التسارع
- انخفاض التكرار
- ارتداء دليل سابق لأوانه
يعتمد التسطيح المقبول على حجم الوحدة وتصميم الدليل والسكتة الدماغية ومتطلبات الدقة. يجب استخدام تسامح التثبيت الخاص بمورد الوحدة كلما كان ذلك متاحًا.
بالنسبة للأنظمة الدقيقة، قم بفحص سطح التثبيت باستخدام أدوات مناسبة مثل:
- استقامة الدقة
- مؤشر الطلب
- المستوى الإلكتروني
- نظام محاذاة الليزر
- معدات قياس الإحداثيات
قم بتنظيف سطح التثبيت قبل التثبيت
قبل وضع الوحدة، قم بتنظيف قاعدة الجهاز والجانب السفلي من الوحدة. يزيل:
- رقائق معدنية
- الغبار والجزيئات الكاشطة
- بقايا الزيت
- تراكم الطلاء
- نتوءات حول الثقوب الملولبة
- حواف مرتفعة ناجمة عن تلف الآلات
حتى الشريحة الصغيرة المحاصرة أسفل القاعدة يمكن أن تسبب تشوهًا محليًا عند تشديد براغي التثبيت.
قم بمحاذاة الوحدة قبل الربط النهائي
لا تقم بربط جميع مسامير التثبيت بالكامل مباشرة بعد وضع الوحدة على إطار الماكينة.
تسلسل التثبيت الموصى به هو:
- تنظيف وفحص سطح التثبيت.
- ضع الوحدة على قاعدة الجهاز.
- قم بتثبيت مسامير التثبيت بشكل فضفاض.
- قم بمحاذاة الوحدة باستخدام حافة مرجعية أو تحديد موقع المسامير أو معدات القياس.
- حرك الحامل خلال الشوط الكامل وتحقق من وجود مقاومة غير طبيعية.
- قم بربط البراغي تدريجيًا وبتسلسل متوازن.
- إعادة التحقق من الاستقامة والتوازي ومقاومة التشغيل.
قد يؤدي التشديد غير المتساوي إلى تحريف قاعدة الوحدة. استخدم درجة الترباس المحددة وعزم الدوران المشدود، وتجنب القوة المفرطة التي قد تؤدي إلى تشويه شكل الألومنيوم.
التوازي في التركيبات ثنائية الوحدة
عند تركيب وحدتين لحزام التوقيت بالتوازي، يجب أن تظل مسارات سيرهما متوازية على كامل الشوط.
التوازي الضعيف يمكن أن يسبب:
- التحميل المتبادل بين الدليلين
- ربط المنصة
- حمل المحرك غير المتكافئ
- أخطاء المزامنة
- زيادة تآكل الحزام والمحمل
- فقدان دقة تحديد المواقع
يُستخدم عادةً محور واحد كمرجع محاذاة أساسي. يجب تعديل المحور الثاني مقارنة بالمحور الأول قبل ربط منصة التوصيل بالكامل.
بالنسبة للمنصات الواسعة، تجنب الإفراط في تقييد الهيكل. يمكن أن يؤدي الاتصال الصارم بين محورين متوازيين بشكل غير كامل إلى نقل قوى داخلية كبيرة إلى كتل التوجيه.
التحقق من محاذاة البكرة والحزام
على الرغم من أن ناقل الحركة بالحزام يتم ضبطه عادةً أثناء تجميع الوحدة، إلا أن أخطاء التثبيت لا تزال تؤثر على تشغيل الحزام، خاصة عند إضافة مكونات خارجية إلى طرف محرك الأقراص.
تحقق من ذلك:
- تم تركيب المحرك والوصلة بشكل صحيح
- تدور بكرة القيادة دون تمايل مرئي
- يظل الحزام في المنتصف أثناء حركة السكتة الدماغية الكاملة
- لا يصدر الحامل ضوضاء غير طبيعية بالحزام
- لا يوجد دعامة خارجية تتداخل مع الحزام أو الغطاء النهائي
لا تقم بتغيير شد حزام المصنع إلا إذا كان الضبط ضروريًا وكان الإجراء الصحيح متاحًا. يزيد شد الحزام الزائد من حمل التحمل والاحتكاك، في حين أن الشد غير الكافي يمكن أن يسبب اهتزازًا أو رد فعل عنيفًا أو تخطي الأسنان.
لوحة النقل وتركيب الحمولة
يجب أن تكون لوحة تثبيت الحمولة الصافية صلبة بدرجة كافية لتوزيع الحمل على الحامل دون الانحناء.
عند ربط الحمولة:
- استخدم فتحات التثبيت المحددة
- تجنب الحفر في الحامل دون الحصول على موافقة
- أبقِ مركز الجاذبية قريبًا من مركز النقل
- استخدم دبابيس تحديد الموقع حيث يلزم التجميع القابل للتكرار
- منع البراغي من التمدد إلى الأجزاء المتحركة الداخلية
- تأكد من أن الجهاز لا يتصل بغطاء الوحدة
قد تتشوه لوحة المحول الرقيقة أو المرنة تحت الحمل وتقلل من الصلابة الفعالة لنظام الحركة الكامل.
توجيه الكابلات وسلسلة السحب
يجب توجيه الكابلات وأنابيب الهواء وأسلاك أجهزة الاستشعار بحيث لا تتداخل مع حركة النقل.
يجب أن يكون التوجيه الجيد للكابل:
- الحفاظ على الحد الأدنى من نصف قطر الانحناء المحدد
- منع الكابلات من الاحتكاك بالحواف الحادة
- توفير طول كاف للسكتة الدماغية الكاملة
- تجنب قوة السحب المفرطة على الموصلات
- افصل كابلات الطاقة عن كابلات الإشارة الحساسة عند الضرورة
- منع حامل الكابل من الاصطدام بالوحدة
- حافظ على مقاومة حامل الكابل منخفضة ومتسقة قدر الإمكان
يقوم حامل الكابل المتحرك بإنشاء حمل متغير إضافي. في المحاور الطويلة أو عالية السرعة، يجب تضمين مقاومتها للكتلة والسحب في حسابات المحرك والحمولة.
تركيب أجهزة الاستشعار والحد من التبديل
تستخدم وحدات حزام التوقيت الأفقي عادةً أجهزة الاستشعار المنزلية وأجهزة استشعار الحد الإيجابي وأجهزة استشعار الحد السلبي.
قبل التكليف:
- قم بتأكيد موضع مستشعر المنزل
- التحقق من مسافة الاستشعار
- تأمين كابل الاستشعار
- تحقق من إشارة دخل وحدة التحكم
- ضبط حدود سفر البرامج
- تأكد من عدم الوصول إلى الوضع النهائي الميكانيكي أثناء التشغيل العادي
يجب تعيين حدود البرامج داخل الشوط الميكانيكي القابل للاستخدام بحيث يكون للحامل مسافة تباطؤ كافية.
متطلبات المحرك والفرامل
محرك الفرامل بشكل عام ليس مطلوبًا للمحور الأفقي البحت لأن الجاذبية لا تدفع العربة عادةً على طول اتجاه الحركة بعد إزالة الطاقة.
ومع ذلك، لا يزال من الممكن أخذ الفرامل أو جهاز القفل الميكانيكي في الاعتبار عندما:
- يتم تثبيت المحور على سطح مائل
- يمكن للقوى الخارجية تحريك العربة بعد انقطاع التيار الكهربائي
- يتطلب التطبيق الاحتفاظ بالوضعية من أجل السلامة
- يتم تثبيت الجهاز على المعدات المتحركة
- قد تؤدي حركة النقل غير المتوقعة إلى إتلاف الأدوات أو قطع العمل
يجب اختيار المحرك وفقًا لعزم دوران التسارع وسرعة التشغيل وكفاءة النقل والمقاومة الخارجية ودورة العمل.
إجراءات التكليف الأولي
بعد التثبيت الميكانيكي، قم بإجراء الاختبار الأولي بسرعة منخفضة وتسارع منخفض.
- قم بتحريك العربة يدويًا إذا كان التصميم يسمح بذلك.
- تحقق من السكتة الدماغية الكاملة للتدخل.
- تأكيد تشغيل المستشعر.
- هرول المحور بسرعة منخفضة.
- استمع إلى وجود ضوضاء غير طبيعية في الحزام أو الدليل أو المحمل.
- مراقبة تيار المحرك والخطأ التالي.
- زيادة السرعة والتسارع تدريجيا.
- تشغيل دورات متكررة تحت الحمولة الفعلية.
- أعد فحص مسامير التثبيت بعد فترة التشغيل الأولية.
لا تبدأ التشغيل بالسرعة القصوى المقدرة. يُسهل اختبار السرعة المنخفضة اكتشاف المحاذاة الخاطئة وتداخل الكابلات وأجهزة الاستشعار الموضوعة بشكل غير صحيح.
قائمة التحقق من التثبيت الأفقي
| البند التفتيش | متطلبات |
|---|---|
| سطح التركيب | نظيفة وصلبة وضمن التسامح التسطيح المطلوب |
| دعم القاعدة | مناسبة لطول الوحدة والحمولة والتسارع |
| محاذاة الوحدة النمطية | مستقيم وموضع بشكل صحيح بالنسبة لمرجع الجهاز |
| مسامير التثبيت | الصف الصحيح والطول وتشديد عزم الدوران |
| مركز ثقل الحمولة | أقرب ما يكون عمليًا إلى مركز النقل |
| تحميل لحظة | ضمن درجات الميل والانعراج واللف المسموح بها |
| إجمالي الكتلة المتحركة | يشمل التركيب والأدوات والمحاور الثانوية والكابلات |
| حركة النقل | قم بسلاسة على كامل السكتة الدماغية دون ربط |
| توجيه الكابل | لا يوجد سحب أو فرك أو ثني مفرط أو تدخل |
| أجهزة الاستشعار | آمن وموضع بشكل صحيح وتم التحقق منه كهربائيًا |
| حدود البرمجيات | تم ضبطه ضمن السفر الميكانيكي القابل للاستخدام |
| عملية اختبارية | اكتمل تدريجيًا من السرعة المنخفضة إلى الظروف العادية |
أخطاء التثبيت الأفقية الشائعة
تركيب الوحدة على إطار غير متساوي
يمكن للإطار غير المستوي أن يحرف قاعدة الوحدة ويخلق مقاومة مفرطة للتوجيه. يجب فحص الإطار وتصحيحه قبل التثبيت النهائي.
تجاهل مركز الحمولة الصافية للجاذبية
قد يؤدي التحقق من كتلة الحمولة فقط إلى التحميل المفرط للحظات. يجب تضمين إزاحة مركز الثقل في الحساب.
دعم طرفي الوحدة الطويلة فقط
قد تنحرف الوحدة الطويلة بين الدعامات. قد تكون هناك حاجة إلى نقاط دعم إضافية أو دعم مستمر.
استخدام عزم دوران مفرط لشد البراغي
قد يؤدي الإفراط في التثبيت إلى تشويه قاعدة الألومنيوم أو إتلاف خيوط التثبيت. اتبع عزم الدوران المحدد.
الجري بأقصى سرعة أثناء الاختبار الأول
يمكن أن يؤدي التشغيل عالي السرعة إلى تحويل مشكلة محاذاة بسيطة أو مشكلة في توجيه الكابل إلى أضرار ميكانيكية خطيرة.
تجاهل مقاومة حامل الكابل
يمكن لحامل الكابل الكبير أن يضيف كتلة متحركة كبيرة وقوة سحب، خاصة خلال السكتة الدماغية الطويلة.
الأسئلة المتداولة
هل يمكن تركيب الوحدة الخطية لحزام التوقيت أفقيًا؟
نعم. يعد التثبيت الأفقي أحد تكوينات التثبيت القياسية للتوقيتوحدات خطية الحزام. يجب فحص سطح التركيب ودعم القاعدة وموضع الحمولة الصافية وحمل الدليل والتسارع بعناية.
هل تتطلب وحدة حزام التوقيت الأفقي محرك الفرامل؟
عادةً لا تكون هناك حاجة إلى الفرامل لمحور أفقي تمامًا. قد يكون ذلك ضروريًا عندما يكون المحور مائلاً أو معرضًا لقوى خارجية أو عندما يكون مطلوبًا الاحتفاظ بموقعه للسلامة بعد انقطاع التيار الكهربائي.
لماذا يصبح من الصعب تحريك العربة بعد التثبيت؟
تشمل الأسباب المحتملة سطح التركيب غير المستوي، أو عزم الدوران المفرط للمسمار، أو تشوه القاعدة، أو ضعف التوازي، أو تداخل الكابل، أو لوحة الحمولة الصافية المثبتة بشكل غير صحيح.
هل يمكن دعم الوحدة من كلا الطرفين فقط؟
يعتمد هذا على ملف تعريف الوحدة والطول غير المدعوم والحمولة والتسارع. قد تتطلب الوحدات طويلة الشوط دعمًا متوسطًا أو مستمرًا للتحكم في الانحراف.
كيف يمكن تقليل الحمل اللحظي؟
قم بتحريك مركز ثقل الحمولة الصافية بالقرب من العربة، أو استخدم عربة أوسع، أو أضف وحدة متوازية ثانية، أو قلل طول الكابولي أو أعد تصميم التركيب لتوزيع الحمل بشكل أكثر توازناً.
خاتمة
يتطلب التثبيت الأفقي الناجح أكثر من مجرد ربط الوحدة الخطية لحزام التوقيت بإطار الماكينة. يجب أن يوفر النظام الكامل قاعدة تثبيت مسطحة وصلبة، ودعمًا هيكليًا مناسبًا، ومحاذاة مناسبة، ومقاومة كافية للأحمال التوجيهية واللحظية.
يجب تضمين مركز ثقل الحمولة والكتلة المتحركة الإجمالية وتسارع التشغيل ومقاومة حامل الكابل في عملية الاختيار والتركيب. بعد التجميع، يجب تشغيل المحور تدريجيًا من السرعة المنخفضة إلى ظروف التشغيل العادية.
من خلال اتباع إجراءات التثبيت والفحص المنظمة، يمكن للمستخدمين تحسين استقرار تحديد الموقع، وتقليل الاهتزاز والضوضاء، وإطالة عمر خدمة الدليل والحزام، وتحقيق حركة خطية أفقية أكثر موثوقية.
