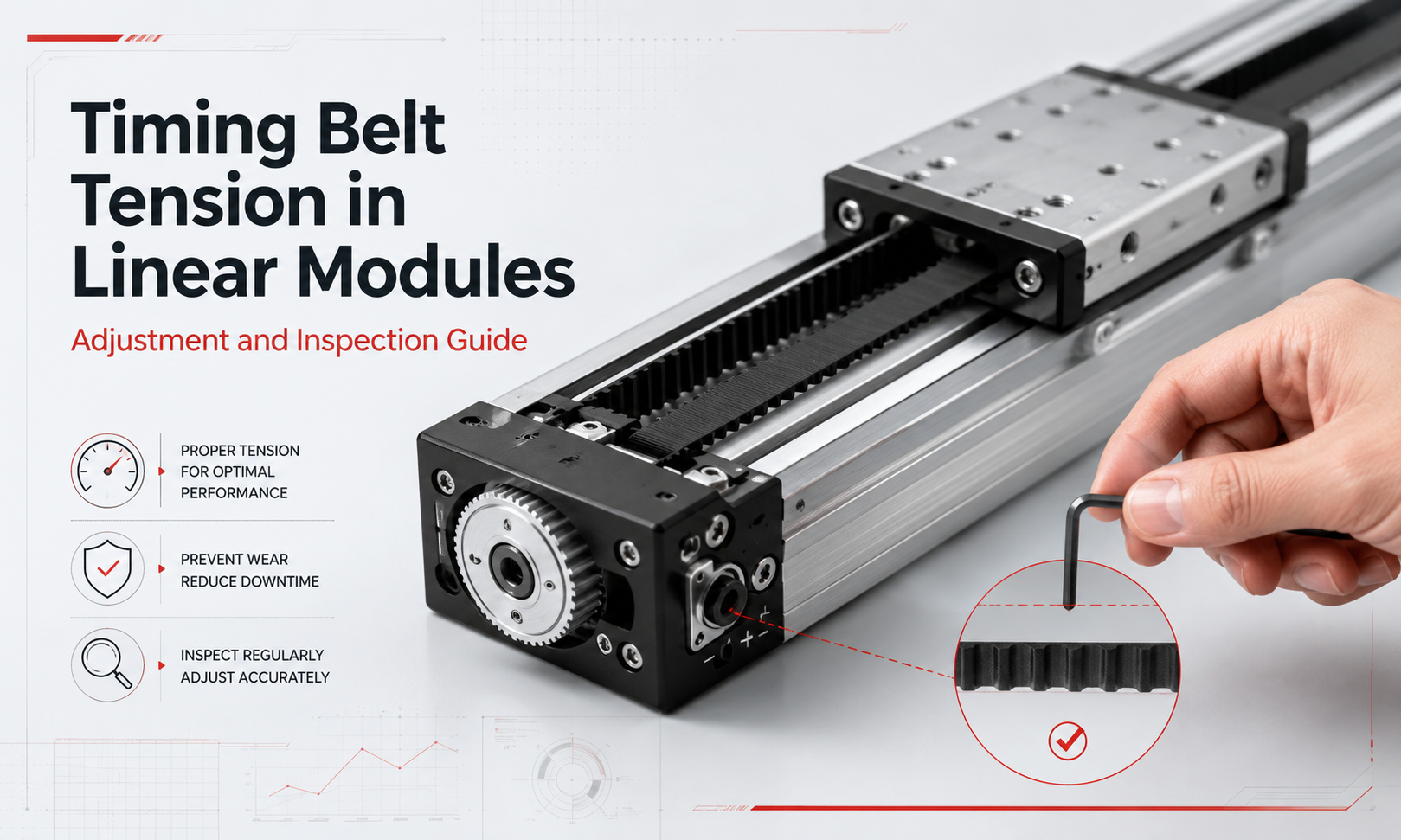

صحيحتوقيت الحزام الخطي وحدة التوتريعد أمرًا ضروريًا للحفاظ على موضع ثابت وحركة سلسة وضوضاء تشغيل منخفضة ونقل موثوق للطاقة. يجب أن يكون حزام التوقيت مشدودًا بدرجة كافية ليتفاعل بشكل صحيح مع بكرة القيادة ويمنع قفز الأسنان، ولكن يجب ألا يكون مشدودًا بشكل مفرط.
إذا كان حزام التوقيت فضفاضًا جدًا، فقد تتعرض الوحدة الخطية لانزلاق الحزام وأخطاء تحديد الموقع والاهتزاز وتأخر الاستجابة والضوضاء غير الطبيعية. إذا كان الحزام مشدودًا جدًا، فقد يتم تطبيق قوة شعاعية مفرطة على محامل البكرة وعمود المحرك والمكونات الداعمة، مما يؤدي إلى زيادة الاحتكاك والتآكل المبكر وزيادة حمل المحرك.
يشرح هذا الدليل شد الحزام الصحيح، وطرق قياس التوتر الشائعة، وتأثيرات التوتر المنخفض والمفرط، وإجراءات الضبط الموصى بها وفترات الفحص العملية لسير التوقيت الذي يتم تشغيلهالوحدات الخطية.
لماذا يعد شد حزام التوقيت مهمًا؟
أوحدة خطية لحزام التوقيتيحول دوران المحرك إلى حركة خطية من خلال حزام مسنن ونظام بكرة. يتم توصيل الحزام بالعربة، مما يسمح للعربة بالتحرك على طول الدليل الخطي عندما تدور بكرة القيادة.
على عكس الحزام المسطح التقليدي، ينقل حزام التوقيت الحركة من خلال الارتباط الإيجابي بين أسنان الحزام وأخاديد البكرة. يساعد هذا الارتباط المسنن على منع الانزلاق العادي الناتج عن الاحتكاك. ومع ذلك، لا يزال الحزام يتطلب شدًا مناسبًا للحفاظ على تعشيق الأسنان بشكل كامل في ظل التسارع والتباطؤ وظروف التحميل المتغيرة.
يساعد شد حزام التوقيت الصحيح الوحدة الخطية على تحقيق ما يلي:
- انتقال مستقر بين المحرك والنقل
- تحديد المواقع المتسقة والتكرار
- الاستجابة السريعة أثناء التسارع والتباطؤ
- تقليل اهتزاز الحزام والرنين
- انخفاض ضوضاء التشغيل
- مشاركة موثوقة لأسنان البكرة
- حزام أطول وعمر خدمة المحمل
- تقليل مخاطر التوقف غير المتوقع
ولذلك ينبغي التعامل مع شد الحزام باعتباره إعدادًا ميكانيكيًا مهمًا وليس مجرد تفاصيل تجميعية بسيطة.
ما هو التوتر الصحيح لحزام التوقيت؟
إن شد الحزام الصحيح هو مقدار الشد المطلوب للحفاظ على ثبات حزام التوقيت وتعشيقه بشكل صحيح مع البكرات طوال دورة التشغيل.
يعتمد التوتر المثالي على عدة عوامل، منها:
- مادة حزام التوقيت وأسلاك التوتر الداخلية
- عرض الحزام وملف الأسنان
- المسافة بين البكرات المحركة والبكرات الوسيطة
- قطر البكرة وعدد الأسنان المشاركة
- حمولة النقل
- أقصى سرعة
- التسارع والتباطؤ
- توجيهات التركيب
- درجة حرارة التشغيل
- دورة العمل والتردد الترددي
لا توجد قيمة شد عالمية مناسبة لكل وحدة خطية لحزام التوقيت. يجب تحديد القيمة الصحيحة من خلال الوثائق الفنية للشركة المصنعة للوحدة أو مواصفات التجميع أو نطاق التوتر الموصى به من قبل مورد الحزام.
يجب أن يظل الحزام المشدود بشكل صحيح مرتبطًا بالبكرة أثناء الحركة السريعة دون إنتاج مقاومة مفرطة أو تحمل ضوضاء أو حمل للمحرك.
توقيت الحزام وحمل العمل
إن شد حزام التوقيت وحمل العمل مرتبطان بمفاهيم مختلفة.
ادعاءهي القوة الأولية المطبقة على الحزام أثناء التثبيت أو التعديل. فهو يحافظ على الحزام مشدودًا قبل أن تبدأ الوحدة الخطية في التحرك.
توتر العملهي القوة المتولدة في الحزام أثناء تسارع العربة أو تحركها أو تباطؤها أو دعم حمل خارجي.
أثناء التشغيل، يصبح أحد جوانب الحزام هو الجانب المشدود بينما يصبح الجانب الآخر هو الجانب المرتخي. يمنع التظاهر الكافي الجانب المرتخي من أن يصبح فضفاضًا بشكل مفرط ويفقد الارتباط الصحيح للأسنان.
ومع ذلك، زيادة التظاهر لا يؤدي إلى تحسين الأداء بشكل مستمر. بمجرد تحقيق قدر كافٍ من تعشيق الأسنان واستقرار الحركة، يؤدي التوتر الإضافي بشكل أساسي إلى زيادة حمل المحمل وإجهاد العمود والاحتكاك الميكانيكي.
أعراض انخفاض شد حزام التوقيت
يعد التوتر المنخفض لحزام التوقيت أحد الأسباب الأكثر شيوعًا للتشغيل غير المستقر في الوحدات الخطية المدفوعة بالحزام. قد تظهر الأعراض في البداية فقط أثناء التسارع العالي أو التغيرات المفاجئة في الاتجاه.
خطأ في تحديد المواقع
يمكن أن يتمدد الحزام غير المحكم أو يتأرجح أو يفقد تعشيقه الكامل مؤقتًا أثناء التسارع والتباطؤ. قد يتسبب هذا في اختلاف موضع النقل الفعلي عن الموضع المتحكم فيه.
غالبًا ما تكون أخطاء تحديد الموضع الناتجة عن انخفاض التوتر أكثر وضوحًا أثناء الحركة الترددية المتكررة أو عندما يغير الحامل اتجاهه بسرعة.
انخفاض التكرار
إذا لم يستجيب الحزام باستمرار لكل حركة محرك، فقد يتوقف الحامل في مواضع مختلفة قليلاً أثناء الدورات المتكررة. وهذا يقلل من إمكانية التكرار حتى عندما يعمل المحرك ووحدة التحكم بشكل طبيعي.
القفز على الأسنان
في ظل الحمل العالي أو التسارع السريع، قد يؤدي عدم كفاية شد الحزام إلى السماح لأسنان الحزام بالخروج من أخاديد البكرة. تسمى هذه الحالة عادةً بقفز الأسنان أو تخطي الأسنان.
يمكن أن يؤدي القفز على الأسنان إلى إزاحة مفاجئة لتحديد المواقع وقد يؤدي إلى إطلاق إنذار للمحرك أو إنذار لانحراف التشفير أو فشل العملية.
اهتزاز غير طبيعي
قد يهتز الحزام السائب بين بكرة القيادة والبكرة الوسيطة. يمكن نقل هذا الاهتزاز إلى الحامل وسكة التوجيه ومبيت الوحدة وإطار الماكينة.
قد يصبح الاهتزاز أكثر شدة عند سرعات معينة بسبب الرنين.
ترفرف أو تأثير الضوضاء
عندما يكون الحزام مفكوكًا بشكل مفرط، فقد يلامس مبيت الوحدة أو الغطاء الواقي أو المكونات الداخلية. يمكن أن ينتج عن ذلك أصوات رفرفة أو طرق أو تأثير متقطع.
تأخر استجابة الحركة
قد يؤدي انخفاض شد الحزام إلى حدوث تأخير بسيط بين دوران المحرك وحركة العربة. يمكن أن يشبه هذا التأثير رد الفعل الميكانيكي العكسي، خاصة أثناء انعكاس الاتجاه.
تتبع الحزام غير المستوي
قد لا يظل حزام التوقيت المفكوك متمركزًا على البكرات. قد يتحرك باتجاه أحد الجانبين، أو يلامس شفة البكرة، أو يحتك بالمكونات القريبة.
تآكل الأسنان المبكر
يمكن أن يؤدي الارتباط الجزئي المتكرر وقفز الأسنان إلى إتلاف سطح سن الحزام. قد يظهر على الحزام حواف أسنان مهترئة أو غطاء قماش تالف أو تشوه موضعي.
آثار التوتر المفرط لحزام التوقيت
التوتر المفرط يمكن أن يكون ضارًا مثل التوتر غير الكافي. لا ينبغي أبدًا ربط حزام التوقيت ببساطة حتى يصبح شديد الصلابة.
زيادة الحمل المحمل
يطبق الشد العالي للحزام قوة شعاعية مستمرة على عمود بكرة القيادة وعمود البكرة الوسيطة. يؤدي هذا إلى زيادة الحمل على المحامل حتى عندما لا تتحرك الوحدة.
يمكن أن يؤدي حمل المحمل الزائد إلى ارتفاع درجة حرارة التشغيل وزيادة الضوضاء وتقصير عمر المحمل.
تحميل محرك أعلى
يزيد الحزام المشدود من المقاومة الميكانيكية. قد يحتاج المحرك إلى عزم دوران أكبر لتحريك العربة، خاصة أثناء بدء التشغيل والتسارع.
يمكن أن يؤدي ذلك إلى زيادة تيار المحرك أو تقليل قدرة التسارع أو إنذارات التحميل الزائد.
استطالة الحزام المبكرة
على الرغم من أن أحزمة التوقيت معززة بأسلاك شد داخلية، إلا أن القوة المفرطة المستمرة يمكن أن تسبب استطالة دائمة أو تلف الحبل الداخلي.
ولذلك قد يفقد الحزام المفرط الشد توتره الصحيح عاجلاً بدلاً من أن يظل مستقرًا لفترة أطول.
ارتداء البكرة والعمود
يمكن أن تؤدي القوة الشعاعية المفرطة إلى تسريع تآكل تجاويف البكرات والمفاتيح ووصلات التثبيت وأعمدة المحرك وأعمدة الدعم.
انخفاض الكفاءة الميكانيكية
يزيد احتكاك المحمل العالي وتشوه الحزام من فقدان الطاقة. وهذا يقلل من الكفاءة الإجمالية لنظام الحركة الخطية.
ضوضاء عالية التردد غير طبيعية
قد ينتج عن حزام التوقيت الضيق للغاية طنين أو أنين أو صوت عالي التردد، خاصة عند سرعات السفر العالية.
توليد الحرارة
يمكن أن يؤدي شد الحزام المفرط إلى تشغيل محامل البكرة ومنطقة عمود المحرك وأسطح تلامس الحزام في درجات حرارة أعلى.
الأضرار التي لحقت رمح المحرك
إذا كان المحرك متصلاً مباشرة ببكرة القيادة، فقد يؤدي شد الحزام الزائد إلى تطبيق حمل نصف قطري أكبر من عمود المحرك أو محمل المحرك المصمم لدعمه.
هذا الخطر مهم بشكل خاص بالنسبة للمحركات المؤازرة الصغيرة والمحركات السائر.
كيفية قياس التوتر حزام التوقيت
يمكن فحص شد حزام التوقيت باستخدام عدة طرق. تعتمد الطريقة الأكثر ملاءمة على هيكل الوحدة والوصول المتاح والدقة المطلوبة ومعدات الصيانة.
طريقة قياس التردد
تعد طريقة التردد من أكثر الطرق دقة وتكرارًا لقياس شد حزام التوقيت.
يتم ضرب أو نتف جزء من الحزام بخفة حتى يهتز. يقيس مقياس شد الحزام تردد الاهتزاز الطبيعي. ثم تتم مقارنة التردد المقاس بالقيمة المحددة من قبل الشركة المصنعة للوحدة أو الحزام.
تعتمد العلاقة بين شد الحزام وتردد الاهتزاز على:
- طول امتداد الحزام الحر
- كتلة الحزام لكل وحدة طول
- بناء الحزام
- تردد الاهتزاز المقاس
للحصول على نتائج موثوقة، يجب وضع الحامل في موضع الفحص المحدد بحيث يظل طول المدى الحر المُقاس ثابتًا.
طريقة قوة الانحراف
تقيس طريقة الانحراف القوة المطلوبة لدفع الحزام لمسافة محددة في مركز امتداد الحزام الحر.
الإجراء الأساسي هو:
- تحديد مدى الحزام الصحيح للقياس.
- قياس طول المدى الحر.
- تطبيق القوة في منتصف الامتداد.
- انحرف الحزام بالمسافة المحددة.
- قياس القوة المطلوبة باستخدام مقياس التوتر.
- قارن النتيجة مع النطاق الموصى به.
يمكن أن توفر هذه الطريقة نتائج مفيدة عندما يسمح تصميم الوحدة بالوصول المباشر إلى الحزام.
مقياس توتر الحزام المخصص
يمكن استخدام مقاييس التوتر الميكانيكية أو الإلكترونية لقياس شد الحزام مباشرة. يجب أن يكون المقياس المحدد مناسبًا لعرض الحزام ونطاق التوتر المتوقع ومساحة القياس المتاحة.
فحص مقاومة النقل
بعد ضبط التوتر، يمكن للفنيين تحريك الحامل يدويًا عند فصل المحرك أو تحريره بأمان.
يجب أن يتحرك الحامل بسلاسة دون ربط واضح أو مقاومة مفرطة أو نقاط ضيقة مفاجئة. لا يحل هذا الفحص محل قيمة التوتر المقاسة، ولكنه يمكن أن يكشف عن التوتر المفرط أو عدم محاذاة البكرة أو مشاكل التوجيه.
التفتيش البصري واليدوي
يمكن للفحص البصري تحديد الارتخاء الشديد أو ترهل الحزام أو احتكاك الحافة أو الأسنان التالفة أو التتبع غير المتساوي. قد يساعد الضغط الخفيف بالإصبع أيضًا على مقارنة شد الحزام بوحدة معروفة تم ضبطها بشكل صحيح.
ومع ذلك، فإن الحكم اليدوي أمر شخصي ولا ينبغي استخدامه باعتباره الطريقة الوحيدة للمعدات الدقيقة.
التحضير قبل ضبط شد الحزام
قبل ضبط حزام التوقيت، يجب وضع الوحدة الخطية والآلة المحيطة في حالة آمنة.
- أوقف الجهاز وافصل مصدر الطاقة الرئيسي.
- اتبع إجراءات القفل ووضع العلامات المعمول بها.
- إطلاق الطاقة الهوائية أو الهيدروليكية أو الجاذبية المخزنة.
- دعم الأحمال الرأسية أو المعلقة قبل فك المكونات الميكانيكية.
- انقل الحامل إلى موضع الصيانة الموصى به.
- قم بإزالة الغطاء الواقي فقط بعد التأكد من عدم قدرة النظام على التحرك بشكل غير متوقع.
- قم بتنظيف الغبار والجسيمات وحطام الحزام المرئي من الوحدة.
- افحص الحزام والبكرات والمحامل والمثبتات قبل تغيير الشد.
لا ينبغي استخدام تعديل شد الحزام لإخفاء الأضرار الناجمة عن الأسنان البالية أو أسلاك الشد التالفة أو البكرات المنحرفة أو المحامل المعيبة.
كيفية ضبط شد الوحدة الخطية لحزام التوقيت
تختلف آلية الضبط الدقيقة حسب تصميم الوحدة. تستخدم بعض الوحدات بكرة خاملة قابلة للتعديل، بينما يستخدم البعض الآخر كتلة طرفية متحركة، أو برغي شد، أو آلية إسفينية، أو مشبك حزام على جانب العربة.
يصف الإجراء التالي طريقة الضبط العامة.
الخطوة 1: تسجيل الحالة الحالية
قبل فك أي مكون، قم بتسجيل الوضع الحالي لآلية الشد. حدد موضع المسمار الأصلي أو قم بقياس طول الخيط المكشوف.
يوفر هذا مرجعًا في حالة الحاجة إلى عكس التعديل.
الخطوة 2: فحص حزام التوقيت
التحقق من الحزام ل:
- أسنان متشققة أو مفقودة
- نسيج الأسنان البالية
- حواف الحزام المتوترة
- حبال التوتر المكشوفة
- التلوث النفطي أو الكيميائي
- تشوه دائم
- تآكل السطح غير المستوي
ينبغي عادةً استبدال الحزام التالف بدلاً من إعادة شده.
الخطوة 3: فحص البكرات
افحص محرك الأقراص والبكرات الوسيطة بحثًا عن تآكل الأسنان والتلوث والفلنجات التالفة ومكونات القفل السائبة وحركة العمود.
تأكد من محاذاة كلا البكرتين بشكل صحيح. يمكن أن تؤدي محاذاة البكرة غير الصحيحة إلى تتبع الحزام بشكل غير متساوٍ وتآكل الحواف حتى عندما يكون الشد صحيحًا.
الخطوة 4: قم بفك مشابك القفل
قم بفك السحابات المطلوبة فقط لتحرير آلية الشد. لا تقم بإزالة البراغي الهيكلية بالكامل ما لم تتطلب إجراءات الشركة المصنعة للوحدة ذلك.
يجب أن يظل الموتر تحت السيطرة أثناء التعديل.
الخطوة 5: ضبط التوتر تدريجيا
قم بلف برغي الشد أو حرك كتلة النهاية القابلة للتعديل بزيادات صغيرة. تجنب إجراء تعديل كبير في وقت واحد.
إذا كانت الآلية تستخدم براغي ضبط، فاضبط كلا الجانبين بالتساوي للحفاظ على عمود البكرة موازيًا لجسم الوحدة.
الخطوة 6: قياس شد الحزام
استخدم طريقة قياس التردد أو الانحراف أو التوتر المحددة. كرر القياس عدة مرات للتأكد من الاتساق.
يجب إجراء القياسات في نفس موضع النقل ونفس طول الحزام في كل مرة.
الخطوة 7: التحقق من محاذاة البكرة وتتبع الحزام
تأكد من أن الحزام متمركز بشكل صحيح وأنه لا يلامس شفة البكرة بشكل مفرط.
قم بتدوير البكرة يدويًا خلال عدة دورات كاملة عندما يسمح تصميم المعدات بذلك. لاحظ ما إذا كان الحزام يتحرك نحو جانب واحد.
الخطوة 8: تشديد السحابات القفل
بمجرد الوصول إلى الشد الصحيح، قم بربط مثبتات القفل بالتساوي باستخدام عزم الربط المحدد.
قد يؤدي قفل الآلية إلى تغيير طفيف في شد الحزام، لذا يجب إجراء قياس آخر بعد ربطه.
الخطوة 9: حرك العربة يدويًا
حرك العربة ببطء خلال الشوط الكامل المتاح. تحقق من:
- مقاومة الحركة الموحدة
- التدخل بين الحزام والإسكان
- ضجيج غير طبيعي للبكرة
- بقع ضيقة بالقرب من نهايات السكتة الدماغية
- تتبع الحزام غير المستوي
الخطوة 10: قم بإجراء اختبار السرعة المنخفضة
قم باستعادة الطاقة وتشغيل الوحدة بسرعة منخفضة دون الحد الأقصى للتحميل. مراقبة حركة الحزام، تيار المحرك، الاهتزاز، الضوضاء واستقرار النقل.
الخطوة 11: زيادة السرعة تدريجيا
زيادة السرعة والتسارع على مراحل. لا تقم بتشغيل الوحدة على الفور بأقصى سرعة بعد التعديل.
تأكد من بقاء الحزام ثابتًا أثناء عكس الاتجاه والتباطؤ في حالات الطوارئ.
الخطوة 12: التحقق من أداء تحديد المواقع
قم بتشغيل دورات تحديد المواقع المتكررة وتحقق مما إذا كان حامل الخراطيش يعود باستمرار إلى المواضع المطلوبة.
إذا كان النظام يستخدم جهاز تشفير، فقم بمراجعة الخطأ التالي وتيار المحرك وتاريخ الإنذار حيثما أمكن ذلك.
أخطاء ضبط شد الحزام الشائعة
التعديل عن طريق الشعور فقط
قد يقوم الفنيون بشد الحزام حتى يصبح ثابتًا. يمكن أن تؤدي هذه الطريقة بسهولة إلى توتر مفرط لأن صلابة الحزام تختلف حسب العرض والمواد والبنية.
زيادة التوتر لتصحيح كل مشكلة تحديد المواقع
قد تحدث أخطاء تحديد الموضع أيضًا بسبب توصيلات البكرة غير الصحيحة، أو مشكلات اقتران المحرك، أو تآكل الدليل، أو أخطاء التشفير، أو إعدادات وحدة التحكم غير الصحيحة، أو الحمل الزائد.
يجب التحقق من شد الحزام بدلاً من افتراض أنه السبب.
تجاهل محاذاة البكرة
من الممكن أن يتآكل الحزام المشدود بشكل صحيح بسرعة إذا لم تكن البكرات متوازية أو إذا تم تركيب بكرة القيادة بشكل غير صحيح.
ضبط جانب واحد فقط
في آليات الشد ذات نقطتي الضبط، قد يؤدي تغيير جانب واحد فقط إلى إمالة البكرة الوسيطة والتسبب في حدوث مشكلات في تتبع الحزام.
شد الحزام التالف
لا يمكن استعادة الحزام الذي يحتوي على أسنان تالفة أو أسلاك مكشوفة أو تآكل حاد في الحواف من خلال ضبط الشد.
الفشل في إعادة الفحص بعد الشد
قد يتغير التوتر النهائي عند شد كتلة النهاية أو مثبتات الموتر. أعد القياس دائمًا بعد قفل الآلية.
تطبيق التحميل الكامل على الفور
بعد الضبط، يجب أولاً اختبار الوحدة بسرعة منخفضة وحمل منخفض. يجب أن يبدأ اختبار السرعة الكاملة فقط بعد التأكد من التشغيل المستقر.
كيف يؤثر اتجاه التثبيت على شد الحزام
يغير اتجاه التثبيت القوى المؤثرة على الوحدة الخطية لحزام التوقيت.
التثبيت الأفقي
في التطبيقات الأفقية، يتغلب الحزام بشكل أساسي على القصور الذاتي للحامل، والاحتكاك، وقوى المعالجة الخارجية.
يجب أن يكون شد الحزام كافيًا لتحقيق أقصى قدر من التسارع والحمل دون إدخال قوة تحمل غير ضرورية.
التثبيت العمودي
في التطبيقات الرأسية، يجب أن يدعم الحزام أيضًا حمل الجاذبية. يمكن أن يصبح فرق التوتر بين جانبي الحزام أكبر.
يجب أن تشتمل المحاور الرأسية على فرامل مناسبة أو موازنة أو حماية ضد السقوط. لا ينبغي التعامل مع شد الحزام وحده كآلية أمان.
تركيب مثبت على الجانب
قد يؤدي التثبيت الجانبي إلى تغيير اتجاه الحمل المطبق على نظام التوجيه والنقل. على الرغم من أن هذا لا يغير دائمًا شد الحزام المطلوب بشكل مباشر، إلا أنه يمكن أن يؤثر على تتبع الحزام إذا كان إطار الوحدة ملتويًا أثناء التثبيت.
الأنظمة العملاقة والثنائية المحور
في أنظمة القنطرية المتزامنة، قد يؤدي شد الحزام غير المتناسق بين المحاور المتوازية إلى انحراف، وحمل غير متساوٍ للمحرك، وأخطاء في التزامن.
وينبغي فحص كلا المحورين باستخدام نفس الطريقة وفي ظل ظروف مماثلة.
درجة الحرارة والتأثيرات البيئية
يمكن أن تؤثر درجة حرارة التشغيل على أبعاد الحزام وصلابة المواد والتوتر. قد تتصرف الوحدة التي تم ضبطها في ورشة عمل باردة بشكل مختلف بعد الوصول إلى درجة حرارة التشغيل العادية.
تشمل العوامل البيئية التي قد تؤثر على شد الحزام ما يلي:
- ارتفاع درجة الحرارة أو تقلبها
- عملية مستمرة عالية السرعة
- الغبار والجزيئات الكاشطة
- ضباب الزيت والمبرد
- بخار كيميائي
- رطوبة عالية
- وكلاء تنظيف غرف الأبحاث
- التعرض في الهواء الطلق
يجب أن تكون مادة الحزام متوافقة مع بيئة التشغيل. قد تفقد الأحزمة الملوثة أو المتحللة كيميائيًا خواصها الميكانيكية حتى عندما يبدو التوتر المقاس مقبولاً.
فترات فحص شد حزام التوقيت الموصى بها
تعتمد فترة الفحص المناسبة على سرعة التشغيل والتسارع والحمل ودورة العمل والبيئة وأهمية الماكينة.
قد يتضمن جدول الفحص العملي ما يلي:
- أثناء التثبيت الأولي:قم بقياس وتسجيل شد الحزام قبل التشغيل.
- بعد التشغيل الأولي:أعد فحص الشد بعد الفترة الأولى من التشغيل لأن الحزام والوصلات الميكانيكية قد يستقران.
- يوميا أو قبل كل وردية:استمع إلى الضوضاء الجديدة ولاحظ الاهتزازات غير العادية أو إنذارات تحديد المواقع.
- شهريا:قم بإجراء فحص بصري لتآكل الحزام وتلف الحواف والتلوث ومشكلات التتبع.
- كل ثلاثة إلى ستة أشهر:قم بقياس شد الحزام وفحص مثبتات البكرة والمحامل ومكونات الشد.
- بعد الاصطدام أو التحميل الزائد:افحص الحزام على الفور.
- بعد استبدال الحزام أو البكرة:قم بقياس التوتر الأولي وأعد فحصه بعد التشغيل.
- بعد أخطاء تحديد المواقع غير المبررة:قم بتضمين شد الحزام في عملية استكشاف الأخطاء وإصلاحها.
قد تتطلب المعدات عالية السرعة أو عالية التسارع أو الخدمة المستمرة فحصًا متكررًا. قد تسمح المعدات منخفضة الخدمة في بيئة نظيفة بفترات زمنية أطول.
يجب أن يكون لجدول الصيانة الخاص بالشركة المصنعة الأولوية دائمًا على التوصية العامة.
متى يجب استبدال حزام التوقيت؟
تعديل التوتر لا يمكن أن يصحح كل مشكلة في الحزام. يجب النظر في استبدال حزام التوقيت عند وجود أي من الحالات التالية:
- أسنان مفقودة أو متشققة أو متآكلة بشدة
- أسلاك التوتر المكشوفة أو التالفة
- اهتراء حاد في الحواف
- استطالة دائمة لا يمكن تصحيحها ضمن نطاق التعديل
- القفز المتكرر على الأسنان بالرغم من التعديل الصحيح
- تورم كيميائي أو تصلب أو تدهور السطح
- تشوه موضعي
- التلوث النفطي الذي لا يمكن إزالته بأمان
- التوتر غير المستقر بعد التعديل المتكرر
- الأضرار الناجمة عن اختلال البكرة أو الأجسام الغريبة
عند استبدال الحزام، يجب أيضًا فحص البكرات والمحامل. قد يؤدي تركيب حزام جديد على بكرة تالفة إلى فشل متكرر سريع.
استكشاف مشكلات شد الحزام وإصلاحها
| الأعراض | السبب المحتمل المتعلق بالتوتر | الفحص الموصى به |
|---|---|---|
| خطأ في تحديد المواقع أثناء التسارع | شد الحزام منخفض جدًا أو قفز الأسنان | قياس التوتر وفحص أسنان الحزام |
| خطأ متكرر بعد انعكاس الاتجاه | حزام فضفاض أو اتصال بكرة فضفاضة | تحقق من التوتر وقفل البكرة واتصال النقل |
| ضوضاء عالية التردد مستمرة | قد يكون شد الحزام مفرطًا | قياس التوتر وفحص محامل البكرة |
| حزام يرفرف داخل السكن | التوتر غير كاف | فحص المدى الحر وآلية التعديل |
| إنذار الزائد للمحرك | التوتر المفرط أو الربط الميكانيكي | تحقق من تيار المحرك وشد الحزام ومقاومة التوجيه |
| يتحرك الحزام نحو شفة بكرة واحدة | اختلال البكرة أو التعديل غير المتساوي | تحقق من توازي البكرة وموضع الموتر |
| فشل تحمل سابق لأوانه | الإفراط في شد الحزام | قياس التوتر وفحص التحميل الشعاعي |
| تآكل سريع لحافة الحزام | تتبع المشكلة بدلاً من التوتر وحده | فحص محاذاة البكرة والشفاه واستقامة الوحدة |
| الاهتزاز بسرعة محددة | حزام فضفاض أو الرنين | التحقق من التوتر، ودعم الصلابة وملف الحركة |
توصيات الصيانة الوقائية
يعتمد التشغيل الموثوق لحزام التوقيت على أكثر من مجرد تعديل التوتر. يجب أن يتضمن برنامج الصيانة الوقائية الكامل ما يلي:
- الحفاظ على نظافة منطقة الحزام والبكرة
- فحص مسامير قفل البكرة ووصلات العمود
- فحص أسنان وحواف الحزام بانتظام
- مراقبة تيار المحرك ودرجة حرارة التشغيل
- فحص حركة النقل وتزييت الدليل
- التحقق من تركيب الوحدة وصلابة الإطار
- تجنب التحميل الزائد والتسارع المفرط
- تسجيل قياسات التوتر وتاريخ التعديل
- استخدام نوع الحزام البديل المحدد وعرضه
- التحقق من الضوضاء أو الاهتزازات الجديدة قبل حدوث أضرار جسيمة
تعتبر سجلات الصيانة مفيدة بشكل خاص لتحديد الاستطالة التدريجية للحزام أو فقدان التوتر المتكرر أو الاختلافات بين الآلات المماثلة.
الأسئلة المتداولة
ما مدى ضيق الوحدة الخطية لحزام التوقيت؟
يجب شد الحزام وفقًا للتردد أو القوة أو نطاق الشد المحدد من قبل الشركة المصنعة للوحدة. لا ينبغي تعديله إلا عن طريق الشعور باليد. يجب أن يمنع الشد الصحيح قفز الأسنان دون التحميل الزائد على محامل البكرة أو عمود المحرك.
هل يمكن أن يتسبب حزام التوقيت المفكوك في حدوث أخطاء في تحديد الموقع؟
نعم. يمكن أن يؤدي الحزام غير المحكم إلى استجابة متأخرة، واهتزاز، وقفز الأسنان، وحركة غير متناسقة أثناء التسارع أو عكس الاتجاه. يمكن أن تسبب هذه التأثيرات أخطاء في تحديد الموقع والتكرار.
هل يمكن أن يؤدي شد الحزام المفرط إلى إتلاف المحرك؟
نعم. يمكن أن يؤدي التوتر المفرط إلى تطبيق قوة شعاعية عالية على عمود المحرك والمحامل. كما أنه يزيد من الاحتكاك والتيار الحركي، مما قد يؤدي إلى ارتفاع درجة الحرارة أو إنذار الزائد.
كيف يمكن قياس شد حزام التوقيت؟
تشمل الطرق الشائعة قياس تردد الاهتزاز وقياس قوة انحراف الحزام وأجهزة قياس التوتر الميكانيكية أو الإلكترونية المخصصة. يجب مقارنة النتيجة بمواصفات الشركة المصنعة.
هل يجب إعادة فحص حزام التوقيت الجديد بعد التثبيت؟
نعم. قد يستقر الحزام والمشابك ومكونات الشد خلال فترة التشغيل الأولية. يجب قياس التوتر مرة أخرى بعد الركض.
هل تؤدي زيادة شد الحزام إلى تحسين دقة تحديد المواقع؟
فقط عندما يكون التوتر الأصلي غير كاف. بمجرد أن يتمتع الحزام بما يكفي من الشد للحفاظ على تعشيق ثابت، فإن المزيد من الربط عادةً لا يؤدي إلى تحسين الدقة وقد يزيد من التآكل وحمل المحرك.
لماذا يستمر الحزام في الارتخاء؟
قد يكون سبب فقدان التوتر المتكرر هو وجود مثبتات قفل فضفاضة، أو أسلاك شد الحزام التالفة، أو مشابك الحزام البالية، أو حركة كتلة الشد، أو مشاكل في عمود البكرة، أو التشغيل بما يتجاوز سعة تحميل الوحدة.
هل يمكن فحص شد الحزام دون إزالة الوحدة؟
في العديد من التصاميم، يمكن فحص الحزام بعد إزالة الغطاء الواقي. ومع ذلك، تختلف إجراءات الوصول والقياس. وينبغي اتباع تعليمات الصيانة الخاصة بالشركة المصنعة.
خاتمة
صحيحتوقيت الحزام الخطي وحدة التوترضروري لتحديد المواقع بدقة، والتسارع المستقر، والاهتزاز المنخفض، وعمر المكونات الطويل. يمكن أن يؤدي التوتر غير الكافي إلى قفز الأسنان، وتأخر الاستجابة، والضوضاء وأخطاء تحديد الموضع، في حين أن التوتر المفرط يمكن أن يؤدي إلى زيادة التحميل على المحامل، وزيادة تيار المحرك، وتسريع تآكل الحزام.
الطريقة الأكثر موثوقية هي فحص نظام نقل الحزام بالكامل، وقياس التوتر باستخدام طريقة قابلة للتكرار وإجراء التعديلات تدريجيًا وفقًا لمواصفات الشركة المصنعة. يجب أيضًا إعادة فحص شد الحزام بعد التشغيل الأولي أو الصيانة أو الاصطدامات أو أحداث التحميل الزائد أو التغييرات غير المبررة في تحديد المواقع.
من خلال الجمع بين فحص التوتر المنتظم وفحوصات محاذاة البكرة ومراقبة حالة الحزام وحدود التشغيل المناسبة، يمكن للوحدات الخطية المدفوعة بحزام التوقيت الحفاظ على أداء موثوق به طوال عملية الأتمتة الصناعية طويلة المدى.
