同步带模组使用寿命及延长方法

同步带模组广泛应用于需要高速运行、长行程移动、快速加减速和频繁往复运动的工业自动化设备中。同步带模组的使用寿命会直接影响设备运行稳定性、定位精度、维护成本以及生产线的连续运行能力。

同步带模组并没有一个适用于所有设备的固定使用年限。实际寿命取决于同步带、直线导轨、同步轮、轴承、滑台、张紧机构及电机连接部件的工作状态，同时还会受到负载、速度、加速度、运行频率、安装精度、工作环境和维护质量等因素影响。

在很多应用中，同步带属于主要易损件，但它并不一定是最先损坏的部件。如果同步带张力不正确、负载力矩过大、同步轮安装不平行、导轨润滑不足或运行环境污染严重，导轨滑块、轴承、同步轮和连接部件可能会比同步带更早出现故障。

本文将详细介绍同步带模组使用寿命的主要影响因素、部件磨损表现、同步带更换判断方法、维护检查项目以及延长同步带滑台使用周期的具体措施。

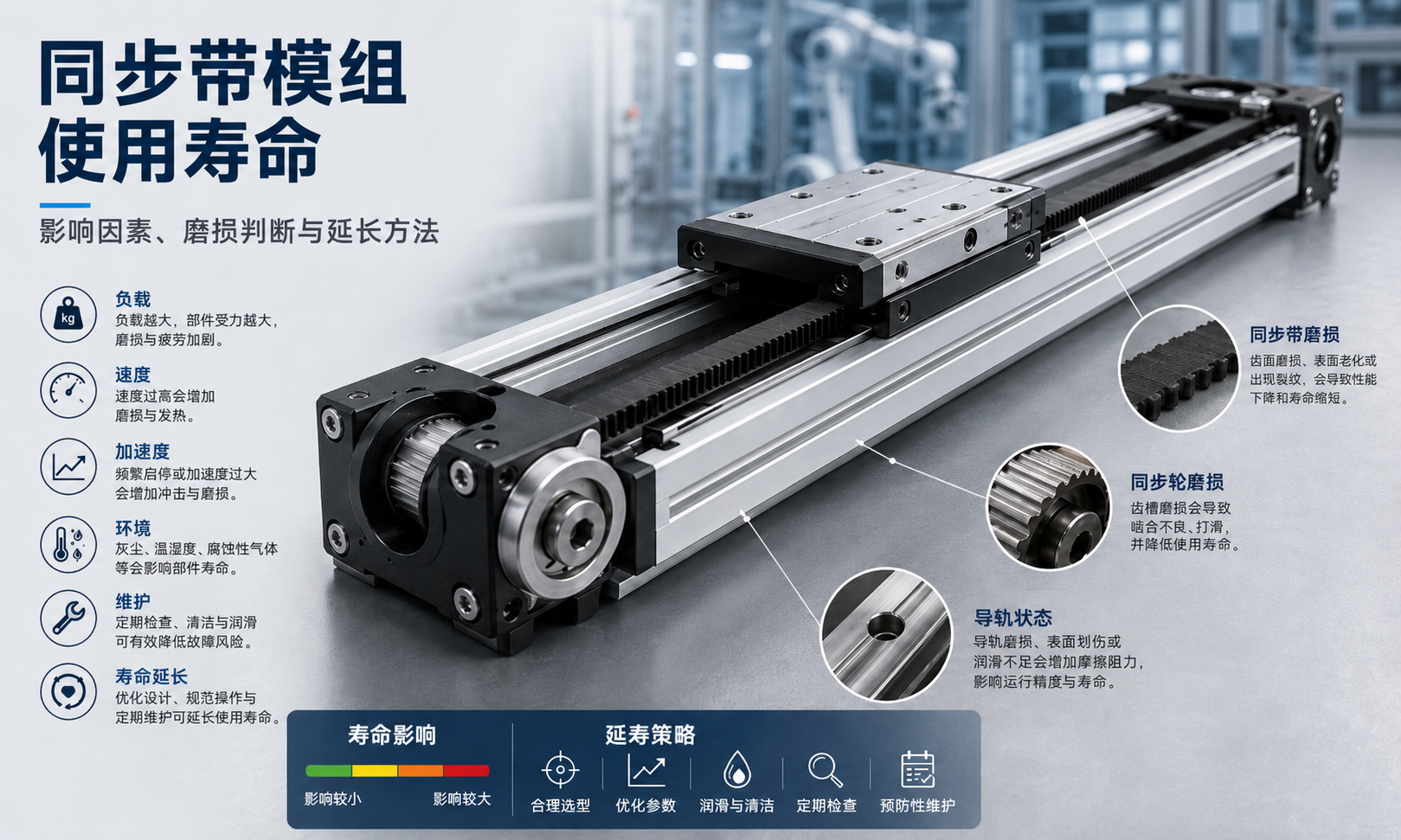

同步带模组使用寿命、磨损影响因素及延长方法 — 同步带模组使用寿命会受到负载、速度、加速度、同步带磨损、同步轮状态、导轨润滑及维护质量等因素影响。

同步带模组能用多久？

同步带模组能够使用多长时间，需要结合具体工况判断。在负载适中、运行速度合理、环境清洁且维护规范的条件下，同步带模组通常可以稳定运行较长时间。如果设备长期处于高负载、高加速度、连续运行、粉尘污染或维护不足的状态，使用寿命可能明显缩短。

评估同步带模组寿命时，通常需要综合考虑以下数据：

累计运行时间
累计移动距离
往复运行次数
平均负载和最大负载
最高运行速度
加速度和减速度
每天运行时间及工作频率
水平、垂直或侧挂安装方式
环境温度、湿度和污染程度
导轨润滑及维护记录

例如，同一型号的同步带模组，在轻负载、中等速度、每天间歇运行的设备中，通常比高负载、最大加速度、全天连续运行的设备具有更长的使用周期。

因此，同步带模组寿命不能只按照使用年限判断，而应结合运行时间、移动距离、循环次数和实际磨损状态综合评估。

决定同步带模组寿命的主要部件

同步带

同步带负责将电机和主动同步轮产生的驱动力传递给工作滑台。运行过程中，同步带需要不断绕过主动轮和从动轮，并承受拉力、齿面啮合力、加减速冲击以及反复弯曲产生的疲劳载荷。

随着运行时间增加，同步带可能出现以下问题：

同步带本体出现疲劳裂纹
齿根位置开裂
同步带齿面磨损
同步带边缘起毛或分层
同步带伸长或张力下降
内部抗拉线芯损伤
表面材料老化或脱落

同步带寿命与张紧力、同步轮直径、运行负载、加速度、工作温度、运行频率和同步轮对中精度密切相关。

直线导轨和导轨滑块

直线导轨负责支撑负载并限制滑台的运动方向。运行过程中，导轨滑块需要承受垂直载荷、侧向载荷以及不同方向的力矩载荷。

以下因素可能缩短导轨寿命：

负载超过导轨额定承载能力
负载重心距离滑台中心过远
导轨长期缺少润滑
灰尘、金属屑或研磨颗粒进入导轨
潮湿环境导致导轨锈蚀
安装基面平面度或直线度不足
设备碰撞或受到冲击载荷

导轨滑块磨损后，可能出现运行阻力增大、振动增加、异常噪音、滑台间隙增大以及重复定位精度下降等问题。

主动同步轮和从动同步轮

主动同步轮负责将电机扭矩传递给同步带，从动同步轮用于引导同步带循环运行，并配合同步带张紧机构调节张力。

同步轮常见的寿命问题包括：

同步轮齿面磨损
同步轮偏心或跳动
轴连接松动
同步轮轴承磨损
主动轮与从动轮不平行
同步轮齿槽内堆积灰尘或异物

如果同步轮已经严重磨损，即使更换新的同步带，也可能在较短时间内再次出现齿面损伤。因此，更换同步带时应同时检查主动轮、从动轮和轴承。

端座轴承及支撑部件

主动端和从动端内部的轴承用于支撑同步轮旋转。同步带张力过大、运行速度过高、轴线不平行或污染物进入轴承，都会增加轴承负荷并缩短轴承寿命。

轴承磨损后，通常会出现端座区域异响、振动、转动阻力增加和局部温升等现象。

滑台和连接部件

工作滑台用于安装工件、夹具或执行机构，并将同步带产生的驱动力传递给负载。如果滑台安装面不平、负载分布不均或固定螺栓松动，可能产生额外振动和力矩载荷。

电机联轴器、驱动轴、电机安装座、张紧螺栓和模组固定螺栓也需要定期检查。这些部件松动时，产生的定位误差和异响可能会被误判为同步带磨损。

负载对同步带模组寿命的影响

负载是影响同步带模组寿命的重要因素之一。模组不仅需要承受工件的静态重量，还需要承受加速、减速和急停过程中产生的动态惯性力。

随着加速度提高，同步带和导轨系统承受的瞬时作用力也会增加。因此，静态状态下看似符合要求的负载，在高速加速时可能产生超过模组承载能力的动态载荷。

负载安装位置同样非常重要。当负载重心距离滑台中心较远时，会对导轨产生较大的俯仰、偏摆或滚转力矩。即使负载重量没有超过额定值，过大的悬臂距离仍可能缩短导轨滑块寿命。

为了降低负载对寿命的影响，应注意以下事项：

尽量将负载重心布置在滑台中心附近。
不要超过模组允许推力和容许负载力矩。
大偏心负载应选择加宽滑台或双导轨结构。
搬运较重工件时适当降低加速度。
计算负载时应包含夹具、执行器、拖链和电缆重量。
避免滑台直接撞击机械限位位置。

运行速度对使用寿命的影响

高速运行是同步带模组的主要优势，但长期接近最高额定速度运行，会增加同步带循环频率、同步轮转速、轴承温升和导轨磨损。

当同步带张力不正确、同步轮安装不平行或设备结构刚性不足时，高速运行还会进一步放大振动、噪音和同步带跑偏问题。

选定运行速度时，需要区分模组的最高允许速度和建议连续运行速度。产品参数中的最高速度通常需要在规定负载、行程、加速度和工作频率条件下才能实现，并不一定适合长期连续运行。

在满足设备节拍要求的前提下，保留一定速度余量，有助于降低温升和振动，减少维护频率并提高长期运行稳定性。

加速度和减速度对寿命的影响

与匀速运行相比，加速和减速过程通常会对同步带产生更明显的疲劳影响。每次加速都会改变同步带承受的拉力，并在滑台、导轨滑块、同步轮、轴承和电机连接部件中产生动态载荷。

高频率快速换向的工况尤其容易加快部件疲劳，因为同步带受力方向会不断变化。

加速度过大可能导致：

同步带瞬间弹性变形
同步带齿面啮合冲击
滑台运行振动
电机过载报警
导轨承受过大力矩
固定螺栓逐渐松动
停止位置出现超调

在设备节拍允许的情况下，可采用更加平缓的加减速曲线。伺服控制系统使用S形加减速，可以减少速度突变造成的机械冲击。

行程和运行频率对寿命的影响

长行程运动会增加每个循环的移动距离和同步带循环长度。短行程、高频率往复运动则可能使导轨和同步带的磨损集中在局部区域。

不同运行方式对模组寿命的影响包括：

长行程运行会增加同步带累计循环距离。
短距离重复运行可能造成导轨局部磨损。
频繁换向会增加同步带动态受力次数。
连续运行会减少轴承、电机和导轨的散热时间。

因此，评估同步带模组使用周期时，既要考虑循环次数，也要考虑每次循环的移动距离。

同步带张力对寿命的影响

正确的同步带张力是保证定位稳定性和延长部件寿命的重要条件。

同步带张力过小时，可能出现：

同步带跳齿
定位误差增加
加速过程中产生振动
换向运动不稳定
同步带摆动幅度增大
同步带齿面异常磨损

同步带张力过大时，可能造成：

同步轮轴承负载增加
电机运行阻力增大
同步带内部拉应力过高
轴承提前磨损
端座区域温度升高
同步带疲劳寿命缩短

同步带张力应按照模组制造商规定的方法进行测量和调整。对于高速或高精度应用，仅凭手感按压同步带通常难以获得准确的张紧状态。

同步轮对中精度对寿命的影响

主动同步轮和从动同步轮需要保持平行，并位于正确的传动中心线上。同步轮不平行会使同步带长期向一侧偏移，造成边缘磨损和齿面啮合不均匀。

同步轮对中异常的常见表现包括：

同步带单侧边缘出现明显损伤
型材内部一侧出现较多皮带粉末
同步轮齿面磨损不均匀
同步带经常需要重新调整跑偏
高速运行时出现周期性异响

出现这些问题时，应检查同步轮位置、轴线平行度、端座安装状态以及铝型材是否变形，不能只通过更换同步带解决。

环境条件对同步带模组寿命的影响

粉尘和颗粒物

灰尘、金属碎屑、研磨颗粒和包装材料碎屑进入同步带传动区域或直线导轨后，可能损伤同步带齿面、增加导轨摩擦并加快同步轮磨损。

切割、打磨、木材加工、粉末处理等应用，应根据污染程度配置防护盖板、密封条、防尘罩或定期清洁措施。

工作温度

高温环境可能影响同步带材料性能、润滑脂黏度、轴承状态和传感器稳定性。低温环境则可能降低部分同步带材料和润滑剂的柔韧性。

同步带、导轨润滑脂、电机和传感器需要与设备实际工作温度相匹配。

湿度和腐蚀

高湿度、冷凝水、水雾或腐蚀性气体，可能导致导轨、轴承、紧固件和同步轮金属表面锈蚀。

潮湿或具有腐蚀性的环境中，可选择防腐导轨、不锈钢部件、防护涂层和密封结构。

油液和化学品

部分润滑油、切削液、溶剂和清洗剂可能对同步带材料产生影响。在存在液体飞溅或化学品接触的生产环境中，应提前确认同步带材料的耐油性和耐化学性能。

洁净室环境

洁净室应用需要关注同步带运行过程中产生的颗粒、导轨润滑剂类型以及防护结构。普通开放式同步带模组不一定适合对洁净等级要求较高的设备。

维护对同步带滑台寿命的影响

规范维护可以明显延长同步带滑台的使用周期。维护工作不能只关注同步带，还应同时检查导轨、同步轮、轴承、滑台、固定螺栓、传感器、电机连接和拖链系统。

预防性维护通常应包括：

清洁模组本体及周围区域
检查同步带是否开裂、起毛或齿面磨损
检查同步带运行位置和跑偏情况
测量或确认同步带张力
按照要求补充直线导轨润滑脂
检查同步轮和轴承是否存在异响
检查滑台及模组安装螺栓是否松动
检查电机联轴器和安装座
检查传感器和限位开关位置
记录振动、噪音和定位精度变化

维护周期应根据运行强度确定。粉尘环境中全天连续运行的同步带模组，需要比洁净环境中低频运行的设备进行更加频繁的检查。

同步带模组出现磨损的常见表现

在模组完全失效之前，通常会出现一些早期磨损迹象。及时排查可以避免同步带断裂、滑台卡滞或设备停机。

异常表现	可能原因
定位误差逐渐增大	同步带张力不足、同步带磨损、同步轮松动、联轴器松动或控制参数异常
出现周期性异响	同步轮磨损、轴承损坏、齿面啮合异常或异物进入
滑台运行振动	张力不正确、导轨磨损、加速度过大或负载固定不牢
型材内部出现皮带粉末	同步轮不平行、同步带摩擦或同步带严重磨损
同步带边缘起毛	同步带跑偏、同步轮对中异常或与其他部件发生接触
电机电流升高	同步带张力过大、导轨阻力增加、轴承磨损或存在机械卡阻
重复定位精度下降	同步带变形、连接部件松动、导轨间隙增大或控制参数不稳定
端座温度升高	轴承负载过大、同步带张力过高或轴承损坏

由于多种故障可能产生相似现象，因此不能将所有定位误差和噪音都归因于同步带，应对传动系统、导轨系统和电机连接进行整体检查。

同步带多久更换一次？

同步带没有适用于所有设备的统一更换周期。具体更换时间应结合制造商建议、设备运行记录和同步带实际状态确定。

出现以下情况时，通常应及时更换同步带：

同步带本体或齿根出现明显裂纹
同步带齿缺失、破损或严重磨损
内部抗拉线芯外露或损坏
同步带边缘严重起毛
同步带材料出现分层或脱离
调整后仍反复出现张力下降
同步带出现异常伸长
运行过程中频繁跳齿
同步带磨损导致定位长期不稳定

对于停机损失较高的自动化生产线，在同步带完全失效之前进行计划性更换，通常比发生断带后紧急维修更加经济。

通过记录累计运行时间、移动距离、循环次数和每次检查结果，可以逐步确定适合当前设备的同步带更换周期。

如何评估同步带模组使用寿命

同步带模组寿命评估可以按照以下步骤进行：

统计工件、夹具、执行机构、电缆和拖链等全部移动质量。
确认模组的安装方向以及重力产生的影响。
确定最高速度、加速度、减速度和急停条件。
计算所需驱动力，并与模组额定参数进行比较。
评估导轨承受的径向载荷、轴向载荷和力矩载荷。
确认运行行程、循环时间和每天工作时间。
检查环境温度、粉尘、湿度和化学品接触情况。
确定同步带张力检查和导轨润滑周期。
参考制造商提供的负载、寿命和运行条件数据。
为冲击载荷、工况变化和计算误差保留安全余量。

模组额定负载并不等于建议长期连续工作负载。选型时保留合理的负载和性能余量，有助于提高系统可靠性，并适应未来负载或生产节拍的变化。

如何延长同步带模组寿命

选择合适的模组规格

同步带模组选型不能只看负载重量，还需要考虑动态驱动力、容许力矩、速度、加速度、行程和工作频率。规格过小的模组虽然可能暂时运行，但容易快速产生磨损。

降低不必要的加速度

在满足生产节拍的情况下，只使用实际需要的加速度。降低过高的加速度，可以减少同步带拉力变化、导轨动态负载和设备结构振动。

优化运动控制曲线

采用平滑的加速和减速方式，避免正常运行过程中突然换向、频繁急停或滑台撞击行程末端。

保持正确的同步带张力

按照规定范围调整同步带张力，并在模组安装完成、初期磨合以及定期维护时进行检查。

保持同步轮平行和对中

检查主动同步轮和从动同步轮是否平行、固定是否可靠。发现同步带跑偏时，应先排查原因，再决定是否更换同步带。

正确润滑直线导轨

使用规定类型的润滑脂，并控制合理的润滑量。润滑不足会增加磨损，润滑过多也可能增加运行阻力并吸附污染物。

防止污染物进入模组

根据工作环境安装盖板、密封条、防尘罩或风琴罩，避免金属屑和研磨颗粒在模组内部堆积。

优化负载安装位置

尽量将负载布置在滑台中心，减少悬臂距离。对于尺寸较大或重心不稳定的工件，可以增加辅助支撑或使用多轴结构分担载荷。

保证安装基面的精度

设备安装基面应具有足够的平面度、直线度和结构刚性。强行将模组固定在不平整的机架上，可能导致铝型材变形和导轨阻力增加。

监测运行状态变化

定期记录电机电流、定位误差、运行噪音、振动和温度。即使没有明显损坏，这些数据逐渐变化也可能说明部件正在磨损。

准备关键备件

对于重要生产线，可以提前准备匹配的同步带、导轨滑块、同步轮、轴承和传感器，以缩短故障维修和计划维护所需的停机时间。

同步带模组维护检查表

检查项目	检查内容
同步带	裂纹、齿面磨损、边缘起毛、污染、张力及跑偏情况
主动同步轮	齿面磨损、松动、对中精度和轴连接状态
从动同步轮	转动状态、轴承噪音、对中精度和张紧机构状态
直线导轨	润滑、污染、异常间隙和运行阻力
工作滑台	固定螺栓、负载安装位置和运行振动
电机连接	联轴器、电机螺栓、轴线对中和异常噪音
传感器	安装位置、电缆状态和触发可靠性
模组型材	异物堆积、变形、腐蚀和安装状态
运行数据	电机电流、循环时间、定位误差、振动和温度
