কটাইমিং বেল্ট লিনিয়ার মডিউলএকটি রৈখিক গতি ব্যবস্থা যা একটি দাঁতযুক্ত টাইমিং বেল্ট এবং কপিকল পদ্ধতি ব্যবহার করে মোটর ঘূর্ণনকে নিয়ন্ত্রিত রৈখিক আন্দোলনে রূপান্তর করে। এটি শিল্প অটোমেশন অ্যাপ্লিকেশনগুলিতে ব্যাপকভাবে ব্যবহৃত হয় যার জন্য উচ্চ ভ্রমণ গতি, দীর্ঘ স্ট্রোক, দ্রুত ত্বরণ এবং ঘন ঘন আদান-প্রদানের গতি প্রয়োজন।
বল স্ক্রু চালিত সিস্টেমের সাথে তুলনা করে, টাইমিং বেল্ট রৈখিক মডিউলগুলির সাধারণত একটি হালকা চলমান কাঠামো থাকে এবং একটি দীর্ঘ স্ক্রু শ্যাফ্টের সমালোচনামূলক ঘূর্ণন গতি দ্বারা সীমাবদ্ধ নয়। এই বৈশিষ্ট্যগুলি তাদের প্যাকেজিং সরঞ্জাম, উপাদান হ্যান্ডলিং সিস্টেম, পিক-এন্ড-প্লেস মেশিন, ভিজ্যুয়াল পরিদর্শন প্ল্যাটফর্ম, ইলেকট্রনিক সমাবেশ লাইন এবং মাল্টি-অক্ষ অটোমেশন সিস্টেমের জন্য বিশেষভাবে উপযুক্ত করে তোলে।

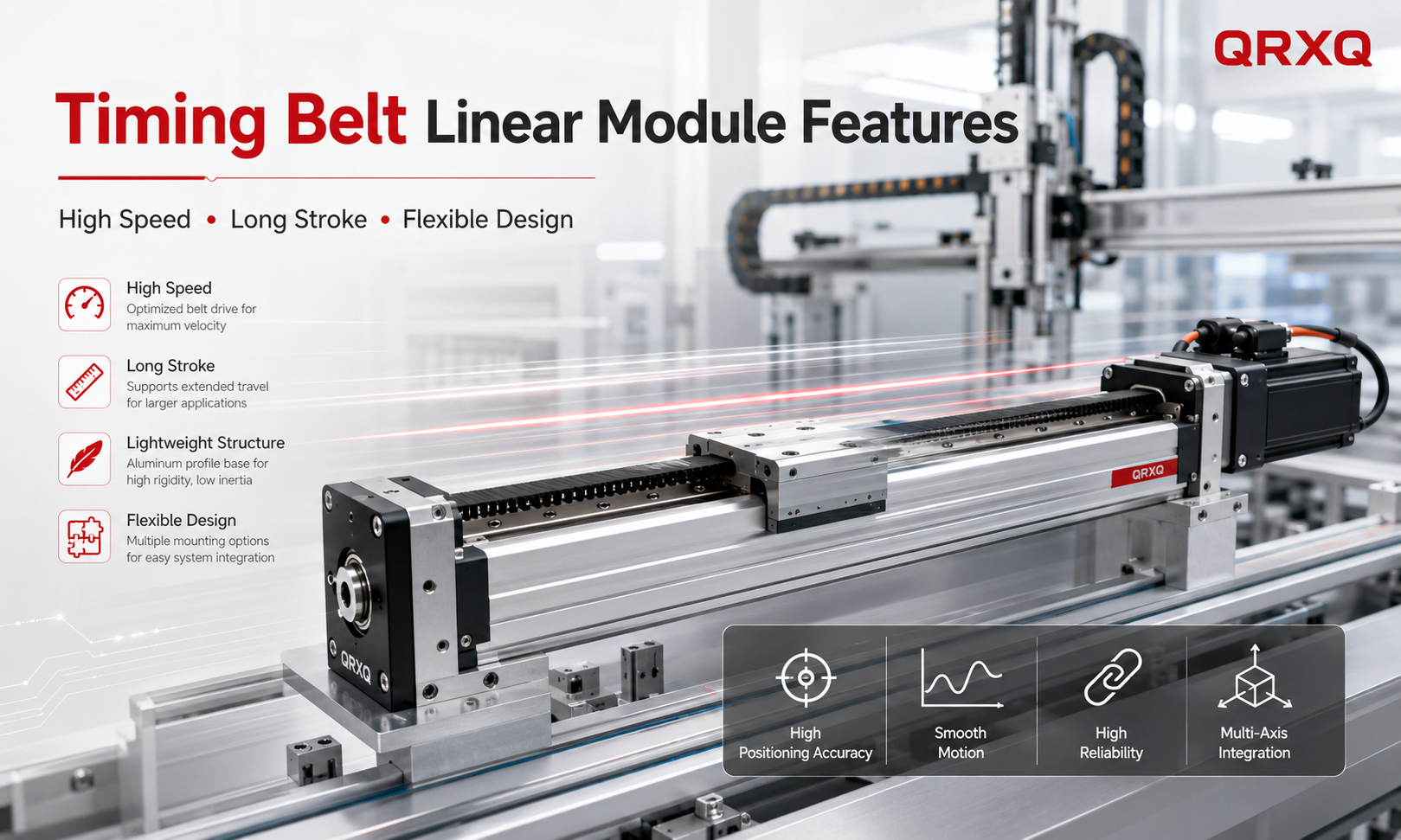

এই নিবন্ধটি মূল ব্যাখ্যা করেটাইমিং বেল্ট রৈখিক মডিউল বৈশিষ্ট্যউচ্চ গতি, দীর্ঘ স্ট্রোক, উচ্চ ত্বরণ, মসৃণ আন্দোলন, কম অপারেটিং শব্দ, লাইটওয়েট নির্মাণ, নমনীয় মোটর ইনস্টলেশন এবং মাল্টি-অক্ষ একীকরণ সহ।
টাইমিং বেল্ট রৈখিক মডিউলের কার্যক্ষমতা কী নির্ধারণ করে?
টাইমিং বেল্টের পারফরম্যান্সলিনিয়ার মডিউলবিভিন্ন যান্ত্রিক এবং বৈদ্যুতিক উপাদানগুলির সমন্বিত অপারেশনের উপর নির্ভর করে। এর মধ্যে সাধারণত টাইমিং বেল্ট, ড্রাইভ পুলি, আইডলার পুলি, লিনিয়ার গাইড, ক্যারেজ, অ্যালুমিনিয়াম প্রোফাইল, টেনশন মেকানিজম, মোটর এবংগতি নিয়ন্ত্রক.
মোটর ড্রাইভ পুলিকে ঘোরায়, যখন টাইমিং বেল্টের দাঁত পুলির খাঁজের সাথে জড়িত থাকে। তারপর বেল্টটি ড্রাইভ পুলি এবং আইডলার পুলির মধ্যে ক্রমাগত সরে যায়, রৈখিক গাইড বরাবর গাড়ি বহন করে।
যেহেতু টাইমিং বেল্ট সাধারণ ফ্ল্যাট বেল্ট সিস্টেমে পাওয়া স্লাইডিং পরিচিতি ছাড়াই সিঙ্ক্রোনাস ট্রান্সমিশন সরবরাহ করে, মডিউল উচ্চ অপারেটিং গতি বজায় রেখে নিয়ন্ত্রিত অবস্থান অর্জন করতে পারে।
মডিউলের প্রকৃত কর্মক্ষমতা দ্বারা প্রভাবিত হয়:
- টাইমিং বেল্ট উপাদান এবং প্রস্থ
- পুলি ব্যাস এবং দাঁত প্রোফাইল
- রৈখিক গাইড আকার এবং প্রিলোড
- গাড়ির ওজন
- স্ট্রোক দৈর্ঘ্য
- মোটর টর্ক এবং ঘূর্ণন গতি
- লোড ভর এবং লোড মুহূর্ত
- ত্বরণ এবং হ্রাস সেটিংস
- বেল্ট টান
- ইনস্টলেশন অভিযোজন
- মেশিন ফ্রেমের অনমনীয়তা
- গতি নিয়ন্ত্রণ পরামিতি
একটি সঠিকভাবে নির্বাচিত এবং সঠিকভাবে ইনস্টল করা টাইমিং বেল্ট মডিউল গতি, স্ট্রোক, অবস্থান কর্মক্ষমতা এবং অপারেটিং জীবনের মধ্যে একটি স্থিতিশীল ভারসাম্য প্রদান করতে পারে।
1. উচ্চ ভ্রমণ গতি
উচ্চ ভ্রমণ গতি একটি টাইমিং বেল্ট লিনিয়ার মডিউলের সবচেয়ে গুরুত্বপূর্ণ বৈশিষ্ট্যগুলির মধ্যে একটি। লাইটওয়েট টাইমিং বেল্টটি ড্রাইভ এবং আইডলার পুলির চারপাশে দ্রুত ঘোরাফেরা করতে পারে, যা অনেক প্রচলিত স্ক্রু-চালিত সিস্টেমের তুলনায় গাড়িকে উচ্চ গতিতে ভ্রমণ করতে দেয়।
একটি বল স্ক্রু মডিউলে, বাদাম এবং ক্যারেজ সরানোর জন্য স্ক্রু শ্যাফ্টকে অবিরাম ঘোরাতে হবে। স্ক্রু লম্বা হওয়ার সাথে সাথে ঘূর্ণন গতি বৃদ্ধি পায়, কম্পন এবং জটিল গতির সীমাবদ্ধতা তাৎপর্যপূর্ণ হয়ে উঠতে পারে। একটি টাইমিং বেল্ট মডিউল দীর্ঘ ঘূর্ণায়মান স্ক্রু শ্যাফ্টের উপর নির্ভর করে না, তাই এটি সাধারণত বর্ধিত দূরত্বে উচ্চ-গতির চলাচলের জন্য আরও উপযুক্ত।
এই উচ্চ-গতির ক্ষমতা যেমন অ্যাপ্লিকেশনগুলিতে মূল্যবান:
- উচ্চ-গতির পণ্য স্থানান্তর
- প্যাকেজিং এবং লেবেলিং যন্ত্রপাতি
- স্বয়ংক্রিয় লোড এবং আনলোডিং
- বাছাই এবং বিতরণ সরঞ্জাম
- ইলেকট্রনিক উপাদান হ্যান্ডলিং
- চাক্ষুষ পরিদর্শন অবস্থান
- উত্পাদন লাইন উপাদান পরিবহন
যাইহোক, সর্বোচ্চ গতি স্বাধীনভাবে বিবেচনা করা উচিত নয়। প্রকৃত অপারেটিং গতি অবশ্যই পেলোড, স্ট্রোক, ত্বরণ, গাইড ক্ষমতা, বেল্ট টেনশন, মোটর আউটপুট এবং শুল্ক চক্রের জন্য দায়ী।
তাত্ত্বিক সর্বোচ্চ গতিতে ক্রমাগত কাজ করা বেল্ট ক্লান্তি, কপিকল পরিধান, কম্পন এবং তাপ উত্পাদন বৃদ্ধি করতে পারে। নির্ভরযোগ্য দীর্ঘমেয়াদী অপারেশনের জন্য, ইঞ্জিনিয়ারদের পর্যাপ্ত পারফরম্যান্স মার্জিন সহ একটি মডিউল নির্বাচন করা উচিত।
2. দীর্ঘ স্ট্রোক ক্ষমতা
টাইমিং বেল্ট রৈখিক মডিউলগুলির আরেকটি প্রধান বৈশিষ্ট্য হল তাদের দীর্ঘ রৈখিক ভ্রমণ প্রদানের ক্ষমতা। যেহেতু ট্রান্সমিশন সিস্টেমটি মূলত দুটি পুলির মধ্যে সঞ্চালিত একটি বেল্ট নিয়ে গঠিত, ড্রাইভ সিস্টেমের ঘূর্ণনশীল জড়তা উল্লেখযোগ্যভাবে বৃদ্ধি না করে স্ট্রোকটি বাড়ানো যেতে পারে।
লং বল স্ক্রু সিস্টেমে, স্ট্রোক বাড়ানোর জন্য সাধারণত লম্বা স্ক্রু শ্যাফ্টের প্রয়োজন হয়। একটি দীর্ঘ স্ক্রু বিচ্যুতি, কম্পন এবং সমালোচনামূলক গতি সীমাবদ্ধতা দ্বারা প্রভাবিত হতে পারে। তুলনামূলকভাবে, একটি বেল্ট-চালিত সিস্টেম দীর্ঘ ভ্রমণকে আরও দক্ষতার সাথে সমর্থন করতে পারে, বিশেষ করে যখন চরম অবস্থান নির্ভুলতা প্রাথমিক প্রয়োজন হয় না।
দীর্ঘ স্ট্রোকটাইমিং বেল্ট মডিউলসাধারণত এর জন্য ব্যবহৃত হয়:
- বড় ওয়ার্কপিস স্থানান্তর
- দীর্ঘ উত্পাদন লাইন অবস্থান
- গুদাম এবং লজিস্টিক অটোমেশন
- গ্যান্ট্রি হ্যান্ডলিং সিস্টেম
- প্যাকেজিং লাইন পরিবহন
- লেজার প্রক্রিয়াকরণ সরঞ্জাম
- বড় বিন্যাস চাক্ষুষ পরিদর্শন
- কার্টেসিয়ান রোবট অক্ষ
ব্যবহারিক স্ট্রোক দৈর্ঘ্য এখনও প্রোফাইল অনমনীয়তা, গাইড রেল কনফিগারেশন, বেল্ট প্রসারিত, লোড বিতরণ এবং ইনস্টলেশন সমর্থন দ্বারা প্রভাবিত হয়।
খুব দীর্ঘ অনুভূমিক অক্ষের জন্য, অ্যালুমিনিয়াম বেস বাঁকানো প্রতিরোধ করতে অতিরিক্ত সমর্থন পয়েন্টের প্রয়োজন হতে পারে। উল্লম্ব বা ক্যান্টিলিভার ইনস্টলেশনের জন্য, ইঞ্জিনিয়ারদের অবশ্যই কাঠামোগত বিচ্যুতি এবং লোড মুহুর্তগুলি মূল্যায়ন করতে হবে।
3. উচ্চ ত্বরণ এবং হ্রাস
টাইমিং বেল্ট রৈখিক মডিউল দ্রুত ত্বরণ অর্জন করতে পারে কারণ চলমান উপাদানগুলি তুলনামূলকভাবে হালকা। মোটরটিকে একটি ভারী, দীর্ঘ স্ক্রু শ্যাফ্ট ঘোরানোর দরকার নেই, যা ঘূর্ণন জড়তা হ্রাস করে এবং গতিশীল প্রতিক্রিয়া উন্নত করে।
উচ্চ ত্বরণ গাড়িকে স্বল্প দূরত্বের মধ্যে প্রয়োজনীয় ভ্রমণ গতিতে পৌঁছাতে দেয়। এটি স্বয়ংক্রিয় সরঞ্জামগুলিতে চক্রের সময় কমাতে পারে যা ঘন ঘন স্টার্ট-স্টপ বা পারস্পরিক আন্দোলন করে।
উচ্চ ত্বরণ থেকে উপকৃত সাধারণ অ্যাপ্লিকেশনগুলির মধ্যে রয়েছে:
- বাছাই এবং স্থান অপারেশন
- উচ্চ গতির বাছাই
- ইলেকট্রনিক সমাবেশ
- প্যাকেজিং উপাদান স্থানান্তর
- দৃষ্টি পরিদর্শন অবস্থান
- স্বয়ংক্রিয় খাওয়ানো সিস্টেম
- দ্রুত হাতিয়ার আন্দোলন
ত্বরণ কর্মক্ষমতা মোটর শক্তির চেয়ে বেশি নির্ভর করে। অত্যধিক ত্বরণ উচ্চ জড়তা শক্তি তৈরি করতে পারে এবং টাইমিং বেল্ট, বেল্ট ক্ল্যাম্প, ক্যারেজ, গাইড ব্লক এবং মেশিন ফ্রেমের লোড বাড়াতে পারে।
লোড ভর এবং ত্বরণের মধ্যে সম্পর্ক তাই সাবধানে মূল্যায়ন করা উচিত। একটি মডিউল যেটি একটি হালকা উপাদানকে সরিয়ে দেয় সেটি সাধারণত ভারী ফিক্সচার বা ওয়ার্কপিস বহনকারী একই মডিউলের তুলনায় উচ্চতর ত্বরণ অর্জন করতে পারে।
ত্বরণ এবং হ্রাস বক্ররেখাগুলিও মসৃণভাবে কনফিগার করা উচিত। গতির আকস্মিক পরিবর্তন প্রভাব, বেল্ট কম্পন, মোটর অ্যালার্ম এবং অবস্থানের অস্থিরতার কারণ হতে পারে।
4. মসৃণ রৈখিক গতি
একটি সঠিকভাবে টানানো টাইমিং বেল্ট পুলির দাঁতের সাথে মসৃণভাবে জড়িত থাকে, যা রৈখিক গাইড বরাবর গাড়িকে ক্রমাগত চলতে দেয়। গাইড রেল, বেল্ট সিস্টেম এবং মোটর নিয়ন্ত্রণ পরামিতি সঠিকভাবে মিলে গেলে, মডিউল সীমিত যান্ত্রিক শক সহ স্থিতিশীল গতি প্রদান করতে পারে।
মসৃণ নড়াচড়া বিশেষ করে এমন অ্যাপ্লিকেশনগুলিতে গুরুত্বপূর্ণ যেখানে পণ্যগুলিকে টিপিং, ঝাঁকুনি বা স্থানান্তর ছাড়াই পরিবহন করতে হবে। উদাহরণ অন্তর্ভুক্ত:
- ইলেকট্রনিক উপাদান হ্যান্ডলিং
- বোতল এবং পাত্রে পরিবহন
- চলন্ত পরিদর্শন ক্যামেরা
- পজিশনিং বিতরণ সরঞ্জাম
- লাইটওয়েট workpieces স্থানান্তর
- অপারেটিং স্ক্যানিং এবং পরিমাপ ডিভাইস
গতি মসৃণতা বেল্ট টান, কপিকল ঘনত্ব, গাইড রেল প্রান্তিককরণ, মোটর টিউনিং এবং ইনস্টলেশন অনমনীয়তা দ্বারা প্রভাবিত হয়।
যদি বেল্টের টান খুব কম হয়, তবে সিস্টেমটি কম্পন, বেল্ট দাঁত জাম্পিং বা পজিশনিং ল্যাগ অনুভব করতে পারে। যদি উত্তেজনা খুব বেশি হয়, ভারবহন লোড, মোটর প্রতিরোধ এবং বেল্ট পরিধান বৃদ্ধি হতে পারে।
তাই অপারেটিং স্ট্রোক জুড়ে স্থিতিশীল আন্দোলন বজায় রাখার জন্য সঠিক সমাবেশ এবং কমিশনিং অপরিহার্য।
5. কম অপারেটিং শব্দ
টাইমিং বেল্ট মডিউলগুলি সাধারণত ধাতব থেকে ধাতব যোগাযোগের উপর নির্ভর করে এমন সিস্টেমগুলির তুলনায় কম ট্রান্সমিশন শব্দ তৈরি করে। বল স্ক্রু সিস্টেমে পাওয়া স্টিলের স্ক্রু এবং বল নাটের মধ্যে ঘূর্ণায়মান যোগাযোগ ছাড়াই বেল্টের দাঁত পুলির সাথে জড়িত থাকে।
এটি টাইমিং বেল্ট মডিউলগুলিকে এমন পরিবেশে ইনস্টল করা অটোমেশন সরঞ্জামগুলির জন্য উপযুক্ত করে তোলে যেখানে কম অপারেটিং শব্দ বাঞ্ছনীয়, সহ:
- ইলেকট্রনিক্স উৎপাদন এলাকা
- ল্যাবরেটরি অটোমেশন
- চিকিৎসা সরঞ্জাম সমাবেশ
- পরিদর্শন সরঞ্জাম
- হালকা শিল্প উত্পাদন লাইন
- অফিস-সংলগ্ন অটোমেশন এলাকা
যদিও বেল্ট ট্রান্সমিশন নিজেই তুলনামূলকভাবে শান্ত হতে পারে, সম্পূর্ণ মডিউলটি এখনও গাইড ব্লক, মোটর, গিয়ারবক্স, বিয়ারিং, ক্যাবল ক্যারিয়ার বা মেশিন ফ্রেম থেকে শব্দ তৈরি করতে পারে।
অস্বাভাবিক শব্দ ইঙ্গিত করতে পারে:
- ভুল বেল্ট টান
- পুলি মিসলাইনমেন্ট
- জীর্ণ পুলির দাঁত
- ক্ষতিগ্রস্ত বেল্ট দাঁত
- অপর্যাপ্ত গাইড তৈলাক্তকরণ
- আলগা মাউন্ট বল্টু
- অত্যধিক অপারেটিং গতি
- অস্থির মেশিন ফ্রেম
নিয়মিত পরিদর্শন এবং সঠিক রক্ষণাবেক্ষণ কম-আওয়াজ অপারেশন সংরক্ষণ করতে সাহায্য করে।
6. লাইটওয়েট চলন্ত কাঠামো
টাইমিং বেল্ট রৈখিক মডিউলগুলির সাধারণত তুলনামূলকভাবে কম চলমান ভর থাকে। গাড়িটি সরাসরি বেল্ট দ্বারা চালিত হয়, যখন বেল্টটি নিজেই একটি লম্বা স্টিলের স্ক্রু শ্যাফ্টের তুলনায় হালকা।
একটি নিম্ন চলমান ভর বিভিন্ন সুবিধা প্রদান করে:
- দ্রুত গতিশীল প্রতিক্রিয়া
- উচ্চতর ত্বরণ সম্ভাবনা
- মোটর লোড হ্রাস
- বারবার আন্দোলনের সময় কম শক্তি খরচ
- দিক পরিবর্তনের সময় যান্ত্রিক প্রভাব হ্রাস
- মাল্টি-অক্ষ সিস্টেমে সহজ একীকরণ
মডিউল বেস সাধারণত একটি অ্যালুমিনিয়াম খাদ এক্সট্রুশন থেকে নির্মিত হয়. অ্যালুমিনিয়াম প্রোফাইলগুলি কাঠামোগত অনমনীয়তা, ওজন, জারা প্রতিরোধের এবং উত্পাদন দক্ষতার মধ্যে একটি অনুকূল ভারসাম্য সরবরাহ করে।
যাইহোক, লাইটওয়েট নির্মাণ মানে সীমাহীন লোড ক্ষমতা নয়। মডিউল এখনও পেলোড, ইনস্টলেশন দিক, ত্বরণ, লোড কেন্দ্র এবং অনুমোদিত স্ট্যাটিক এবং গতিশীল মুহূর্ত অনুযায়ী নির্বাচন করা আবশ্যক।
ক্যারেজ সেন্টার থেকে অনেক দূরে অবস্থিত একটি ভারী লোড একটি বড় উল্টে যাওয়ার মুহূর্ত তৈরি করতে পারে এমনকি যখন মোট ভর নামমাত্র পেলোড সীমার মধ্যে থাকে।
7. নমনীয় মোটর মাউন্ট
টাইমিং বেল্ট রৈখিক মডিউলগুলি বিভিন্ন মোটর ইনস্টলেশন কনফিগারেশনকে সমর্থন করতে পারে, যা ইঞ্জিনিয়ারদের মডিউলটিকে বিভিন্ন মেশিন লেআউটে মানিয়ে নিতে দেয়।
সাধারণ মোটর মাউন্টিং ব্যবস্থা অন্তর্ভুক্ত:
- সরাসরি মোটর সংযোগ
- বাম পাশে বসানো মোটর
- ডান পাশে মোটর লাগানো
- মডিউল উপরে মাউন্ট মোটর
- মডিউল নীচে মাউন্ট করা মোটর
- ভাঁজ করা মোটর ইনস্টলেশন
- একটি বহিরাগত বেল্ট ব্যবহার করে সমান্তরাল মোটর ইনস্টলেশন
- একটি গিয়ারবক্সের মাধ্যমে মোটর ইনস্টলেশন
একটি সরাসরি মোটর সংযোগ একটি সহজ সংক্রমণ পথ প্রদান করে এবং মধ্যবর্তী উপাদানগুলির সংখ্যা হ্রাস করে। একটি ভাঁজ বা সমান্তরাল মোটর বিন্যাস মোট মেশিনের দৈর্ঘ্যকে ছোট করতে পারে এবং মডিউলটিকে সীমিত ইনস্টলেশনের জায়গায় ফিট করতে সহায়তা করে।
একটি গিয়ারবক্স যোগ করা যেতে পারে যখন অ্যাপ্লিকেশনের জন্য বর্ধিত আউটপুট টর্ক, উন্নত লোড নিয়ন্ত্রণ বা একটি ভিন্ন মোটর-টু-পুলি গতির অনুপাতের প্রয়োজন হয়।
মোটর মাউন্টিং দিক নির্বাচন করার সময়, ইঞ্জিনিয়ারদের বিবেচনা করা উচিত:
- উপলব্ধ ইনস্টলেশন স্থান
- রক্ষণাবেক্ষণ অ্যাক্সেসযোগ্যতা
- তারের রাউটিং
- মোটর কুলিং
- অন্যান্য মেশিন উপাদান সঙ্গে হস্তক্ষেপ
- প্রয়োজনীয় ট্রান্সমিশন অনুপাত
- যন্ত্রের মাধ্যাকর্ষণ কেন্দ্র
নমনীয় মোটর মাউন্টিং যান্ত্রিক বিন্যাসকে সরল করে এবং একই মৌলিক রৈখিক মডিউলটিকে বিস্তৃত পরিসরের সরঞ্জাম ডিজাইনে ব্যবহার করার অনুমতি দেয়।
8. সহজ মাল্টি-অক্ষ ইন্টিগ্রেশন
টাইমিং বেল্ট রৈখিক মডিউলগুলি মাল্টি-অক্ষ মোশন সিস্টেম তৈরি করতে অন্যান্য রৈখিক অক্ষের সাথে মিলিত হতে পারে। তাদের লাইটওয়েট গঠন, দীর্ঘ ভ্রমণ এবং নমনীয় মাউন্টিং বিকল্পগুলি তাদের কার্টেসিয়ান অটোমেশনের জন্য বিশেষভাবে উপযুক্ত করে তোলে।
সাধারণ কনফিগারেশন অন্তর্ভুক্ত:
- XY পজিশনিং প্ল্যাটফর্ম
- XZ ক্যান্টিলিভার সিস্টেম
- XYZকার্টেসিয়ান রোবট
- ডুয়াল-অক্ষ সিঙ্ক্রোনাইজড সিস্টেম
- গ্যান্ট্রি সিস্টেম
- বাছাই এবং স্থান ইউনিট
- ম্যাটেরিয়াল হ্যান্ডলিং ম্যানিপুলেটর
একটি XY সিস্টেমে, একটি মডিউল X-অক্ষ বরাবর নড়াচড়া প্রদান করে যখন আরেকটি মডিউল Y-অক্ষের গতিবিধি প্রদানের জন্য ক্যারেজে মাউন্ট করা হয়। একটি XYZ সিস্টেমে, একটি উল্লম্ব জেড-অক্ষ যোগ করা হয় উত্তোলন, টিপে, গ্রিপিং বা টুল পজিশনিংয়ের জন্য।
টাইমিং বেল্ট মডিউলগুলি প্রায়ই দীর্ঘ অনুভূমিক অক্ষের জন্য ব্যবহৃত হয়, যখন একটি বল স্ক্রু মডিউল বাবৈদ্যুতিক সিলিন্ডারউল্লম্ব অক্ষের জন্য ব্যবহার করা যেতে পারে যখন উচ্চ খোঁচা বা উল্লম্ব হোল্ডিং কর্মক্ষমতা প্রয়োজন হয়।
বহু-অক্ষ একীকরণের জন্য মোট চলমান ভরের যত্নশীল মূল্যায়ন প্রয়োজন। নীচের অক্ষটি কেবল ওয়ার্কপিস নয়, উপরের মডিউল, মোটর, কেবল ক্যারিয়ার, টুলিং এবং মাউন্টিং প্লেটগুলিও বহন করতে হবে।
ইঞ্জিনিয়ারদের গণনা করতে হবে:
- মোট চলমান ওজন
- লোড কেন্দ্র অবস্থান
- গতিশীল লোড মুহূর্ত
- প্রয়োজনীয় ত্বরণ
- মোটর টর্ক
- ফ্রেমের বিচ্যুতি
- সিঙ্ক্রোনাইজেশন নির্ভুলতা
- তারের এবং বায়ু নল রাউটিং
9. সহজ যান্ত্রিক সংক্রমণ
একটি টাইমিং বেল্ট মডিউলের ট্রান্সমিশন কাঠামো তুলনামূলকভাবে সহজবোধ্য। এটিতে সাধারণত একটি ড্রাইভ পুলি, আইডলার পুলি, টাইমিং বেল্ট, বেল্ট ক্ল্যাম্প এবং টেনশনিং মেকানিজম থাকে।
এই সাধারণ কাঠামো জটিল সংক্রমণ উপাদানের সংখ্যা কমাতে পারে এবং পরিদর্শন বা বেল্ট প্রতিস্থাপন আরও সুবিধাজনক করে তুলতে পারে।
কিছু উচ্চ-নির্ভুলতা স্ক্রু সিস্টেমের সাথে তুলনা করে, টাইমিং বেল্ট মডিউলগুলির ট্রান্সমিশন মেকানিজমের কম নিবিড় তৈলাক্তকরণের প্রয়োজন হতে পারে। রৈখিক গাইডের এখনও সঠিক তৈলাক্তকরণের প্রয়োজন, তবে টাইমিং বেল্টের সাধারণত তেল বা গ্রীসের প্রয়োজন হয় না।
এই বৈশিষ্ট্যটি এমন অ্যাপ্লিকেশনগুলিতে উপকারী হতে পারে যেখানে অতিরিক্ত লুব্রিকেন্ট দূষণ এড়ানো উচিত। যাইহোক, একটি স্ট্যান্ডার্ড টাইমিং বেল্ট মডিউল স্বয়ংক্রিয়ভাবে ক্লিনরুম বা খাদ্য প্রক্রিয়াকরণ পরিবেশের জন্য উপযুক্ত নয়। বেল্ট উপাদান, তৈলাক্তকরণের ধরন, সিলিং পদ্ধতি এবং কণা নিয়ন্ত্রণ এখনও নির্দিষ্ট প্রয়োগের জন্য মূল্যায়ন করা আবশ্যক।
10. লং-স্ট্রোক অটোমেশনের জন্য খরচ-কার্যকর
দীর্ঘ-দূরত্ব, উচ্চ-গতির অবস্থানের অ্যাপ্লিকেশনের জন্য, টাইমিং বেল্ট মডিউলগুলি একটি ব্যয়-কার্যকর গতি সমাধান প্রদান করতে পারে। একটি বেল্ট-চালিত সিস্টেমের স্ট্রোক প্রসারিত করা একটি খুব দীর্ঘ নির্ভুল বল স্ক্রু ব্যবহার করার চেয়ে বেশি লাভজনক হতে পারে।
সামগ্রিক খরচ সুবিধা অন্তর্ভুক্ত হতে পারে:
- দীর্ঘ স্ট্রোকের জন্য কম ট্রান্সমিশন উপাদান খরচ
- সহজ যান্ত্রিক নির্মাণ
- কম চলমান ভর
- কিছু অ্যাপ্লিকেশনে ছোট মোটর প্রয়োজনীয়তা
- সহজ মাল্টি-অক্ষ ইন্টিগ্রেশন
- পরিধান উপাদান জন্য কম প্রতিস্থাপন খরচ
ক্রয় মূল্য শুধুমাত্র বিবেচনা করা উচিত নয়. ইঞ্জিনিয়ারদের ইনস্টলেশন, রক্ষণাবেক্ষণ, বেল্ট প্রতিস্থাপন, শক্তি খরচ, ডাউনটাইম এবং প্রয়োজনীয় অবস্থানগত কর্মক্ষমতা সহ মোট জীবনচক্র খরচ তুলনা করা উচিত।
একটি টাইমিং বেল্ট মডিউল উচ্চ-গতির উপাদান স্থানান্তরের জন্য লাভজনক হতে পারে, যখন একটি বল স্ক্রু মডিউল আরও উপযুক্ত হতে পারে যখন উচ্চ জোর, দৃঢ়তা এবং নির্ভুলতা প্রধান প্রয়োজনীয়তা।
টাইমিং বেল্ট মডিউল বৈশিষ্ট্য সারাংশ
| বৈশিষ্ট্য | প্রধান সুবিধা | সাধারণ অ্যাপ্লিকেশন মান |
|---|---|---|
| উচ্চ গতি | ভ্রমণের সময় কমিয়ে দেয় | হাই-সাইকেল ট্রান্সফার এবং প্যাকেজিং |
| দীর্ঘ স্ট্রোক | বর্ধিত আন্দোলন পরিসীমা সমর্থন করে | গ্যান্ট্রি, রসদ এবং উত্পাদন লাইন |
| উচ্চ ত্বরণ | মেশিন চক্রের সময় সংক্ষিপ্ত করে | বাছাই এবং স্থান এবং বাছাই |
| মসৃণ গতি | পরিবহন স্থিতিশীলতা উন্নত করে | পরিদর্শন, বিতরণ এবং সমাবেশ |
| কম আওয়াজ | অপারেটিং পরিবেশ উন্নত করে | ইলেকট্রনিক্স এবং ল্যাবরেটরি অটোমেশন |
| লাইটওয়েট গঠন | জড়তা এবং মোটর লোড হ্রাস করে | ডাইনামিক মাল্টি-অক্ষ সিস্টেম |
| নমনীয় মোটর মাউন্ট | সরঞ্জাম বিন্যাস সরল | সীমিত ইনস্টলেশন স্থান সঙ্গে মেশিন |
| মাল্টি-অক্ষ ইন্টিগ্রেশন | কার্টেসিয়ান অটোমেশন সমর্থন করে | XY, XYZ এবং গ্যান্ট্রি সিস্টেম |
টাইমিং বেল্ট মডিউল পারফরম্যান্সকে প্রভাবিত করে এমন ফ্যাক্টর
পেলোড
পেলোড বৃদ্ধি ত্বরণ এবং হ্রাসের সময় উত্পন্ন জড়তা শক্তি বাড়ায়। একটি ভারী বোঝার জন্য একটি প্রশস্ত বেল্ট, বড় গাইড রেল, শক্তিশালী গাড়ি এবং উচ্চতর মোটর টর্কের প্রয়োজন হতে পারে।
স্ট্রোক দৈর্ঘ্য
একটি দীর্ঘ স্ট্রোক বেল্টের স্থিতিস্থাপকতা এবং কাঠামোগত বিচ্যুতি বৃদ্ধি করতে পারে। দীর্ঘ মডিউল সঠিক সমর্থন ব্যবধান এবং উপযুক্ত প্রোফাইল অনমনীয়তা প্রয়োজন.
অপারেটিং গতি
উচ্চ গতি গতিশীল লোড, কম্পন এবং বেল্ট সাইক্লিং ফ্রিকোয়েন্সি বৃদ্ধি করে। কপিকল, বেল্ট এবং গাইড সিস্টেম প্রয়োজনীয় গতির জন্য উপযুক্ত হতে হবে।
ত্বরণ
দ্রুত ত্বরণ বেল্ট সংযোগ, ক্যারেজ এবং গাইড ব্লকগুলিতে প্রয়োগ করা বল বৃদ্ধি করে। ত্বরণ সেটিংস মডিউলের অনুমোদিত সীমার মধ্যে থাকা উচিত।
ইনস্টলেশনের দিকনির্দেশ
অনুভূমিক, উল্লম্ব, প্রাচীর-মাউন্ট করা এবং উল্টানো ইনস্টলেশনগুলি বিভিন্ন লোড শর্ত তৈরি করে। উল্লম্ব অক্ষগুলির মাধ্যাকর্ষণ, ব্রেকিং এবং পতন প্রতিরোধের জন্য বিশেষ মনোযোগ প্রয়োজন।
লোড মোমেন্ট
গাড়ির কেন্দ্র থেকে দূরে মাউন্ট করা একটি লোড পিচ, ইয়াও বা রোল মুহূর্ত তৈরি করে। পেলোড তুলনামূলকভাবে হালকা হলেও এই মুহূর্তগুলি প্রধান নির্বাচন সীমাবদ্ধতা হয়ে উঠতে পারে।
বেল্ট টেনশন
স্থিতিশীল সংক্রমণের জন্য সঠিক বেল্ট টান প্রয়োজন। কম টান কম্পন এবং পজিশনিং ত্রুটির কারণ হতে পারে, যখন অত্যধিক টান ভারবহন লোড এবং বেল্ট পরিধান বৃদ্ধি করতে পারে।
মোটর এবং কন্ট্রোলার
মোটর, ড্রাইভার এবং নিয়ামককে অবশ্যই পর্যাপ্ত গতি, টর্ক এবং গতি প্রতিক্রিয়া প্রদান করতে হবে। দুর্বল টিউনিং মসৃণতা কমাতে পারে এবং ওভারশুট বা কম্পন সৃষ্টি করতে পারে।
টাইমিং বেল্ট মডিউল বনাম বল স্ক্রু মডিউল
| তুলনা আইটেম | টাইমিং বেল্ট লিনিয়ার মডিউল | বল স্ক্রু লিনিয়ার মডিউল |
|---|---|---|
| ভ্রমণের গতি | সাধারণত উচ্চতর | মাঝারি থেকে উচ্চ, স্ক্রু দৈর্ঘ্যের উপর নির্ভর করে |
| স্ট্রোক ক্ষমতা | দীর্ঘ স্ট্রোক জন্য ভাল উপযুক্ত | স্ক্রু দৈর্ঘ্য এবং সমালোচনামূলক গতি দ্বারা আরো সীমিত |
| ত্বরণ | কম চলন্ত জড়তার কারণে উচ্চ | স্ক্রু জড়তা দ্বারা প্রভাবিত |
| অবস্থান নির্ভুলতা | সাধারণ অটোমেশন অবস্থানের জন্য উপযুক্ত | নির্ভুল অবস্থানের জন্য সাধারণত ভাল |
| অক্ষীয় অনমনীয়তা | বেল্টের স্থিতিস্থাপকতার কারণে কম | উচ্চতর যান্ত্রিক অনমনীয়তা |
| খোঁচা ক্ষমতা | হালকা থেকে মাঝারি লোডের জন্য উপযুক্ত | উচ্চ থ্রাস্ট অ্যাপ্লিকেশনের জন্য উপযুক্ত |
| রক্ষণাবেক্ষণ | বেল্ট টান এবং পরিদর্শন পরিধান | তৈলাক্তকরণ এবং স্ক্রু অবস্থা পরিদর্শন |
| সাধারণ ব্যবহার | উচ্চ গতির, দীর্ঘ স্ট্রোক স্থানান্তর | উচ্চ-নির্ভুলতা, উচ্চ-অনমনীয়তা অবস্থান |
কোন ট্রান্সমিশন পদ্ধতি সর্বজনীনভাবে ভাল নয়। সঠিক পছন্দ নির্ভর করে প্রয়োজনীয় গতি, স্ট্রোক, নির্ভুলতা, খোঁচা, অনমনীয়তা, দায়িত্ব চক্র এবং বাজেটের উপর।
সাধারণ অ্যাপ্লিকেশন
প্যাকেজিং যন্ত্রপাতি
টাইমিং বেল্ট মডিউলগুলি উচ্চ গতিতে প্যাকেজ, লেবেল, সিলিং সরঞ্জাম, ফিলিং হেড এবং পরিদর্শন ডিভাইসগুলি সরাতে ব্যবহৃত হয়। তাদের দ্রুত চলাচল প্যাকেজিং চক্রের দক্ষতা উন্নত করতে সাহায্য করে।
পিক-এন্ড-প্লেস সিস্টেম
লাইটওয়েট গঠন এবং উচ্চ ত্বরণ ক্ষমতা টাইমিং বেল্ট মডিউলগুলিকে ওয়ার্কস্টেশনগুলির মধ্যে পুনরাবৃত্তিমূলক উপাদান স্থানান্তরের জন্য উপযুক্ত করে তোলে।
উপকরণ পরিচালনা
লং-স্ট্রোক মডিউলগুলি প্রোডাকশন লাইন জুড়ে বা প্রক্রিয়াকরণ স্টেশনগুলির মধ্যে পণ্য, ট্রে, ফিক্সচার এবং ওয়ার্কপিস পরিবহন করতে পারে।
দৃষ্টি পরিদর্শন
একটি টাইমিং বেল্ট মডিউল একটি পরিদর্শন সিস্টেমের নীচে একটি ক্যামেরা বা পণ্য সরাতে পারে। মসৃণ আন্দোলন এবং প্রোগ্রামেবল অবস্থান সমর্থন স্বয়ংক্রিয় চাক্ষুষ পরিদর্শন.
ইলেকট্রনিক্স সমাবেশ
টাইমিং বেল্ট মডিউলগুলি উপাদান খাওয়ানো, সার্কিট বোর্ড স্থানান্তর, বিতরণ, পরীক্ষা এবং সমাবেশ অপারেশনের জন্য ব্যবহৃত হয়।
লজিস্টিক অটোমেশন
দীর্ঘ ভ্রমণ এবং উচ্চ গতি বেল্ট-চালিত মডিউলগুলিকে বাছাই, সঞ্চয়স্থান, পুনরুদ্ধার এবং গুদাম হ্যান্ডলিং সিস্টেমের জন্য উপযুক্ত করে তোলে।
গ্যান্ট্রি সিস্টেম
এক বা একাধিক টাইমিং বেল্ট মডিউল লোডিং, আনলোডিং, প্যালেটাইজিং এবং উপাদান স্থানান্তরের জন্য গ্যান্ট্রি রোবটে অনুভূমিক অক্ষ হিসাবে ব্যবহার করা যেতে পারে।
টাইমিং বেল্ট লিনিয়ার মডিউলের সীমাবদ্ধতা
যদিও টাইমিং বেল্ট মডিউল অনেক সুবিধা প্রদান করে, তারা প্রতিটি গতি অ্যাপ্লিকেশনের জন্য উপযুক্ত নয়।
গুরুত্বপূর্ণ সীমাবদ্ধতা অন্তর্ভুক্ত:
- বেল্টের স্থিতিস্থাপকতা অবস্থান নির্ভুলতাকে প্রভাবিত করতে পারে
- ট্রান্সমিশন অনমনীয়তা একটি বল স্ক্রু সিস্টেমের চেয়ে কম
- ভারী কাটা বা প্রেসিং ফোর্স উপযুক্ত নাও হতে পারে
- বেল্ট টান পর্যায়ক্রমিক পরিদর্শন প্রয়োজন
- বেল্ট ধীরে ধীরে ক্লান্ত হয় এবং প্রতিস্থাপন প্রয়োজন
- তাপমাত্রা বেল্টের দৈর্ঘ্য এবং টানকে প্রভাবিত করতে পারে
- উল্লম্ব অ্যাপ্লিকেশন অতিরিক্ত নিরাপত্তা ব্যবস্থা প্রয়োজন
- খুব উচ্চ নির্ভুলতা অ্যাপ্লিকেশনের জন্য অন্য ড্রাইভ পদ্ধতির প্রয়োজন হতে পারে
উচ্চ অক্ষীয় থ্রাস্ট, উচ্চ যান্ত্রিক অনমনীয়তা, নির্ভুল মেশিনিং বা অত্যন্ত সঠিক অবস্থান জড়িত অ্যাপ্লিকেশনগুলির জন্য, একটি বল স্ক্রু বা সরাসরি-ড্রাইভ লিনিয়ার মোটর সিস্টেম আরও উপযুক্ত হতে পারে।
কিভাবে একটি টাইমিং বেল্ট লিনিয়ার মডিউল নির্বাচন করবেন
একটি টাইমিং বেল্ট রৈখিক মডিউল নির্বাচন করার আগে, ইঞ্জিনিয়ারদের শুধুমাত্র স্ট্রোক এবং পেলোড বেছে নেওয়ার পরিবর্তে সম্পূর্ণ অপারেটিং প্রয়োজনীয়তাগুলি সংজ্ঞায়িত করা উচিত।
মূল নির্বাচন পরামিতি অন্তর্ভুক্ত:
- কার্যকরী স্ট্রোক প্রয়োজন
- মোট চলন্ত লোড
- সর্বোচ্চ ভ্রমণ গতি
- প্রয়োজনীয় ত্বরণ
- অবস্থান নির্ভুলতা
- পুনরাবৃত্তিযোগ্যতা
- ইনস্টলেশন অভিযোজন
- লোড কেন্দ্র এবং লোড মুহূর্ত
- মোটর প্রকার এবং শক্তি
- ডিউটি চক্র
- অপারেটিং পরিবেশ
- প্রয়োজনীয় সেবা জীবন
- উপলব্ধ ইনস্টলেশন স্থান
- মাল্টি-অক্ষ কনফিগারেশন
নির্বাচিত মডিউল যথেষ্ট নিরাপত্তা মার্জিন অন্তর্ভুক্ত করা উচিত. প্রকৌশলীদের একই সময়ে সর্বোচ্চ রেট দেওয়া পেলোড, গতি এবং ত্বরণে ক্রমাগত কাজ করা এড়াতে হবে।
মাল্টি-অক্ষ সিস্টেমের জন্য, সমস্ত উপরের অক্ষ, মোটর, মাউন্ট প্লেট, তারের বাহক, গ্রিপার এবং ওয়ার্কপিসগুলির ওজন অবশ্যই লোড গণনার মধ্যে অন্তর্ভুক্ত করা উচিত।
কিভাবে স্থিতিশীল কর্মক্ষমতা বজায় রাখা
নিয়মিত রক্ষণাবেক্ষণ একটি টাইমিং বেল্ট মডিউলের গতি, মসৃণতা এবং অবস্থানের স্থায়িত্ব রক্ষা করতে সাহায্য করে।
প্রস্তাবিত রক্ষণাবেক্ষণের কাজগুলির মধ্যে রয়েছে:
- টাইমিং বেল্ট টেনশন নিয়মিত পরিদর্শন করুন
- ফাটল, পরিধান বা ক্ষতিগ্রস্ত দাঁতের জন্য বেল্ট পরীক্ষা করুন
- ড্রাইভ এবং আইডলার পুলি পরিদর্শন করুন
- রক্ষণাবেক্ষণের সময়সূচী অনুযায়ী লিনিয়ার গাইড লুব্রিকেট করুন
- মাউন্টিং বোল্ট এবং বেল্ট ক্ল্যাম্পগুলি পরীক্ষা করুন
- মডিউল থেকে ধুলো এবং ধ্বংসাবশেষ সরান
- মোটর কাপলিং এবং মাউন্টিং উপাদানগুলি পরিদর্শন করুন
- সেন্সর এবং সীমা সুইচ পরীক্ষা করুন
- অস্বাভাবিক শব্দ এবং কম্পন পর্যবেক্ষণ করুন
- পর্যায়ক্রমে অবস্থান কর্মক্ষমতা যাচাই করুন
পরিদর্শন ব্যবধান অপারেটিং গতি, ত্বরণ, লোড, ডিউটি চক্র এবং পরিবেশগত অবস্থার অনুযায়ী সামঞ্জস্য করা উচিত। ধুলোবালি বা হাই-সাইকেল পরিবেশে ক্রমাগত কাজ করা সরঞ্জামগুলির জন্য আরও ঘন ঘন পরিদর্শনের প্রয়োজন হতে পারে।
প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী
টাইমিং বেল্ট রৈখিক মডিউলের প্রধান বৈশিষ্ট্য কী?
প্রধান বৈশিষ্ট্য একটি অপেক্ষাকৃত লাইটওয়েট এবং সহজ ট্রান্সমিশন কাঠামোর সাথে উচ্চ-গতি, দীর্ঘ-স্ট্রোক রৈখিক আন্দোলন প্রদান করার ক্ষমতা।
টাইমিং বেল্ট মডিউল কি দীর্ঘ স্ট্রোকের জন্য উপযুক্ত?
হ্যাঁ। টাইমিং বেল্ট মডিউলগুলি দীর্ঘ-স্ট্রোক গতির জন্য ব্যাপকভাবে ব্যবহৃত হয় কারণ তারা দীর্ঘ ঘূর্ণায়মান স্ক্রু শ্যাফ্টের উপর নির্ভর করে না। কাঠামোগত সমর্থন, বেল্ট প্রসারিত এবং লোড শর্ত এখনও বিবেচনা করা আবশ্যক.
একটি টাইমিং বেল্ট মডিউল উচ্চ ত্বরণ অর্জন করতে পারে?
হ্যাঁ। এর লাইটওয়েট চলমান কাঠামো দ্রুত ত্বরণ এবং হ্রাস সমর্থন করে, বিশেষ করে যখন হালকা বা মাঝারি লোড বহন করে। অনুমোদনযোগ্য ত্বরণ বেল্টের ক্ষমতা, মোটর টর্ক, গাইডের আকার এবং লোড ভরের উপর নির্ভর করে।
টাইমিং বেল্ট মডিউল কি সঠিক?
টাইমিং বেল্ট মডিউল সাধারণ শিল্প অটোমেশনের জন্য নির্ভরযোগ্য অবস্থান এবং পুনরাবৃত্তিযোগ্যতা প্রদান করতে পারে। যাইহোক, বেল্টের স্থিতিস্থাপকতার মানে হল যে তারা সাধারণত নির্ভুল বল স্ক্রু বা রৈখিক মোটর সিস্টেমের তুলনায় নিম্ন অবস্থানের দৃঢ়তা এবং পরম নির্ভুলতা থাকে।
টাইমিং বেল্ট রৈখিক মডিউল শান্ত?
তারা সাধারণত অনেক ধাতব সংক্রমণ সিস্টেমের চেয়ে শান্ত হয়। প্রকৃত শব্দ গাইড রেল, মোটর, বিয়ারিং, বেল্টের টান, গতি এবং মেশিন ফ্রেমের উপরও নির্ভর করে।
টাইমিং বেল্ট মডিউল উল্লম্বভাবে ব্যবহার করা যেতে পারে?
এগুলি উল্লম্বভাবে ইনস্টল করা যেতে পারে, তবে নকশাটি অবশ্যই মাধ্যাকর্ষণ, মোটর ব্রেকিং, পেলোড, বেল্টের ক্ষমতা এবং পতন প্রতিরোধের জন্য দায়ী। একটি ব্রেক মোটর বা যান্ত্রিক নিরাপত্তা ডিভাইস প্রয়োজন হতে পারে।
টাইমিং বেল্ট মডিউল কি XYZ সিস্টেমে একত্রিত করা যেতে পারে?
হ্যাঁ। এগুলিকে XY, XZ, XYZ এবং গ্যান্ট্রি কনফিগারেশনে একত্রিত করা যেতে পারে। উপরের অক্ষগুলির ওজন এবং গতিশীল লোড বহন করার জন্য নীচের অক্ষগুলিকে অবশ্যই আকার দিতে হবে।
কত ঘন ঘন টাইমিং বেল্ট প্রতিস্থাপন করা উচিত?
কোন সার্বজনীন প্রতিস্থাপন ব্যবধান নেই. বেল্টের জীবন লোড, গতি, ত্বরণ, পুলির আকার, টান, দায়িত্ব চক্র এবং পরিবেশগত অবস্থার উপর নির্ভর করে। শুধুমাত্র ক্যালেন্ডার সময় অনুযায়ী বেল্ট প্রতিস্থাপনের চেয়ে নিয়মিত পরিদর্শন আরও নির্ভরযোগ্য।
উপসংহার
প্রধানটাইমিং বেল্ট রৈখিক মডিউল বৈশিষ্ট্যউচ্চ গতি, দীর্ঘ স্ট্রোক, দ্রুত ত্বরণ, মসৃণ গতি, কম শব্দ, লাইটওয়েট নির্মাণ, নমনীয় মোটর মাউন্ট এবং সহজ মাল্টি-অক্ষ একীকরণ।
এই বৈশিষ্ট্যগুলি টাইমিং বেল্ট মডিউলগুলিকে বিশেষভাবে কার্যকর করে তোলে হাই-সাইকেল অটোমেশন অ্যাপ্লিকেশন যেমন প্যাকেজিং, উপাদান হ্যান্ডলিং, পিক-এন্ড-প্লেস, ভিজ্যুয়াল পরিদর্শন, ইলেকট্রনিক্স সমাবেশ, লজিস্টিকস এবং গ্যান্ট্রি সিস্টেমে।
যাইহোক, চূড়ান্ত নির্বাচন গতি এবং স্ট্রোকের চেয়ে বেশি বিবেচনা করতে হবে। পেলোড, ত্বরণ, অবস্থানের প্রয়োজনীয়তা, লোডের মুহূর্ত, ইনস্টলেশনের দিক, বেল্টের টান, কাঠামোগত অনমনীয়তা এবং অপারেটিং পরিবেশ সবই মডিউলের কর্মক্ষমতা এবং পরিষেবা জীবনকে প্রভাবিত করে।
যখন অ্যাপ্লিকেশনটির জন্য দীর্ঘ দূরত্বে দ্রুত চলাচলের প্রয়োজন হয় এবং অত্যন্ত উচ্চ অবস্থানের অনমনীয়তা প্রাথমিক প্রয়োজন হয় না, তখন একটি টাইমিং বেল্ট রৈখিক মডিউল একটি দক্ষ, নমনীয় এবং ব্যয়-কার্যকর রৈখিক গতি সমাধান প্রদান করতে পারে।
