同步带模组性能特点：高速与长行程

同步带模组是一种通过齿形同步带和同步轮传动，将电机旋转运动转换为可控直线运动的自动化执行机构。凭借运行速度快、运动行程长、加速度高以及往复运动效率高等特点，同步带模组广泛应用于工业自动化设备。

与滚珠丝杆模组相比，同步带模组的运动部件通常更加轻量化，并且不会受到长丝杆临界转速的明显限制，因此更适合高速、长距离和高频往复运动场景。

同步带模组常见于包装机械、自动上下料设备、搬运系统、视觉检测设备、电子装配生产线、物流分拣设备以及多轴自动化系统。

本文将详细介绍同步带模组的性能特点，包括高速度、长行程、高加速度、运行平稳、低噪音、轻量化结构、灵活电机安装以及多轴集成能力。

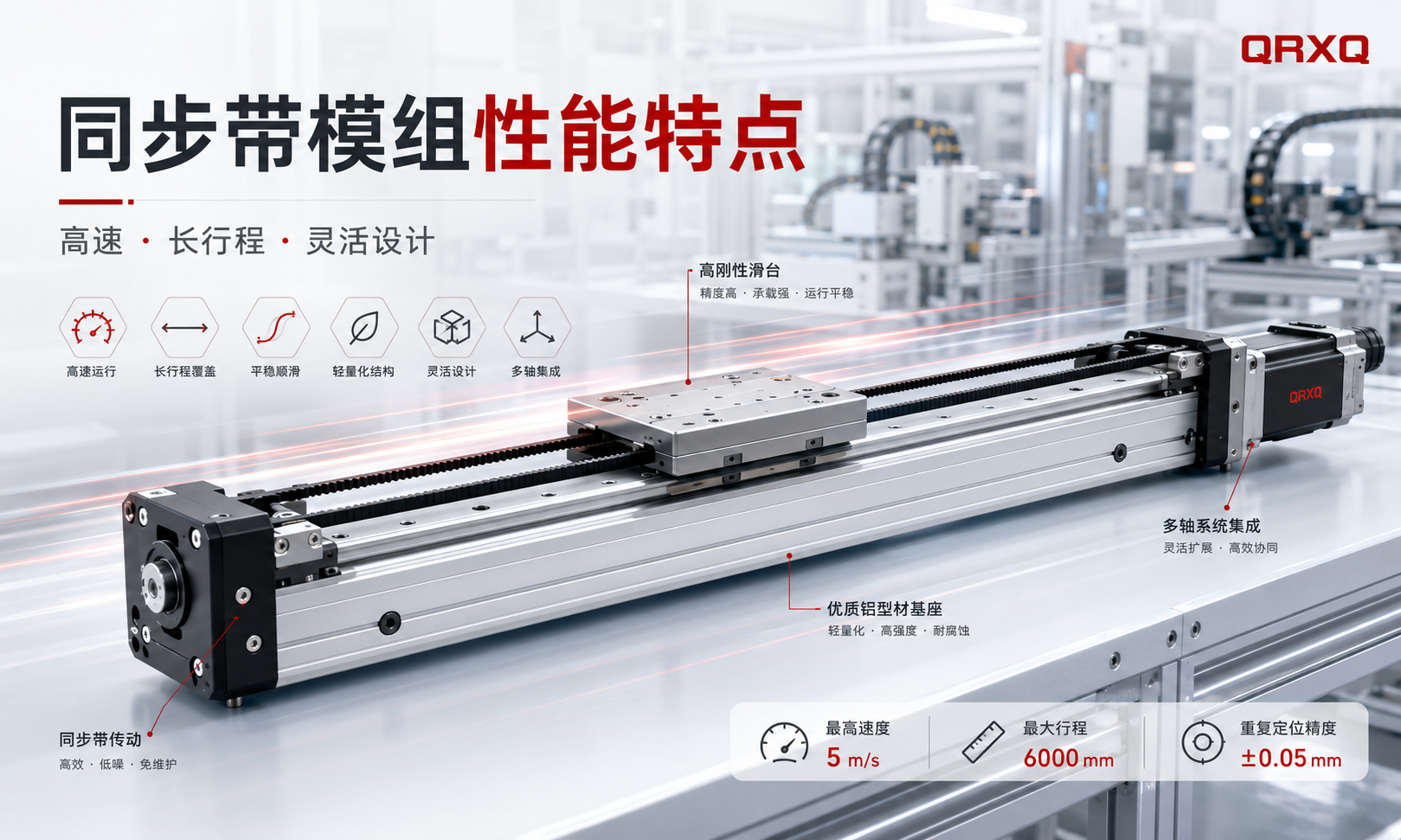

同步带模组高速、长行程、平稳运行及多轴集成性能特点 — 同步带模组具有高速、长行程、高加速度、运行平稳、轻量化及多轴集成灵活等特点。

同步带模组的性能由哪些因素决定？

同步带模组的整体性能并不是由某一个零部件单独决定，而是同步带、同步轮、直线导轨、滑台、铝合金底座、电机、张紧机构以及控制系统共同作用的结果。

运行过程中，电机带动主动同步轮旋转，同步带齿与同步轮齿槽相互啮合，使同步带在主动轮和从动轮之间循环运动，再通过同步带连接组件带动滑台沿直线导轨移动。

由于同步带和同步轮之间采用齿形啮合传动，与普通平皮带依靠摩擦传动不同，因此可以减少打滑现象，并在高速运动过程中保持稳定的位置控制。

同步带模组的实际性能主要受到以下因素影响：

同步带材质与宽度
同步轮直径与齿形
直线导轨规格与预压等级
滑台及移动部件质量
有效运动行程
电机转速与输出转矩
负载重量与负载力矩
加速和减速参数
同步带预紧力
模组安装方向
设备机架刚性
控制器运动参数

只有对这些因素进行合理匹配，才能在速度、行程、精度、稳定性和使用寿命之间取得良好平衡。

1. 运行速度快

高速运行是同步带模组最突出的性能特点之一。同步带自身质量较轻，可以在主动同步轮和从动同步轮之间快速循环，使滑台获得较高的直线运动速度。

滚珠丝杆模组需要通过丝杆高速旋转推动螺母和滑台移动。当丝杆长度增加、转速提高时，容易受到临界转速、振动和挠曲等因素限制。

同步带模组不需要一根长丝杆持续高速旋转，因此在长距离高速移动场景中通常更有优势。

高速同步带模组常用于：

高速产品输送
包装与贴标设备
自动上下料系统
分拣与配送设备
电子元件搬运
视觉检测定位
生产线物料转移

不过，选型时不能只关注最高运行速度。实际可用速度还会受到负载重量、运动行程、加速度、同步带规格、电机功率、导轨能力和工作频率的影响。

如果设备长期以理论最高速度连续运行，可能加快同步带疲劳、同步轮磨损，并增加振动、噪音和发热。

因此，实际使用时应保留合理的速度余量，不建议让模组长期同时处于最高速度、最大负载和最大加速度状态。

2. 适合长行程运动

同步带模组的另一项重要特点是能够实现较长距离的直线运动。由于其传动方式主要依靠同步带在两端同步轮之间循环运行，增加行程时不会显著增加传动系统的旋转惯量。

滚珠丝杆模组增加行程时，需要使用更长的丝杆。丝杆长度增加后，挠曲、振动和临界转速问题会更加明显。

相比之下，同步带传动更适合长行程应用，尤其适用于对运行速度和运动距离要求较高，而对绝对定位精度要求不是极高的自动化设备。

长行程同步带模组常见于：

大型工件搬运
长距离生产线定位
仓储与物流自动化
龙门搬运系统
包装线物料输送
激光加工设备
大幅面视觉检测
直角坐标机器人

同步带模组能够实现长行程，但并不代表行程可以无限增加。实际行程仍会受到铝型材刚性、导轨配置、同步带伸长量、负载分布和安装支撑方式的影响。

对于较长的水平模组，应根据模组长度设置合理的底部支撑点，减少铝型材弯曲和振动。

对于悬臂、侧装或垂直安装结构，还需要重点评估结构挠度、偏载和负载力矩。

3. 加速度和减速度高

同步带模组的移动部件质量通常较轻，电机不需要带动较重的长丝杆高速旋转，因此系统旋转惯量较小，动态响应速度较快。

较高的加速度能够使滑台在较短距离内达到设定速度，从而缩短单次运动周期，提高自动化设备的生产效率。

以下应用通常对加速度要求较高：

高速取放作业
快速分拣
电子装配
包装物料转移
视觉检测定位
自动送料设备
工具快速移动

同步带模组的加速度并不只由电机功率决定。加速度越高，负载产生的惯性力越大，同步带、同步带固定座、滑台、导轨滑块和设备机架所承受的冲击也会增加。

因此，在设定加速度时，需要综合考虑移动负载、同步带允许拉力、导轨承载能力、电机转矩以及设备结构刚性。

同一型号的同步带模组在搬运轻型零件时，可以获得较高加速度；当安装较重的夹具或工件后，允许加速度通常需要相应降低。

控制系统中的加速和减速曲线也应设置平滑。过于突然的速度变化可能引起冲击、同步带振动、滑台抖动、电机报警或定位不稳定。

4. 运行平稳

当同步带张力合适、同步轮安装准确、导轨平行度良好且电机参数调试合理时，同步带模组能够实现连续、稳定的直线运动。

运行平稳对于物料搬运、视觉检测和精密装配非常重要，可以减少工件在运动过程中发生倾倒、滑动、晃动或位置偏移。

适合使用平稳运动模组的场景包括：

电子元件搬运
瓶体和容器输送
检测相机移动
点胶设备定位
轻型工件转移
扫描与测量设备

同步带模组的运行平稳性主要受到以下因素影响：

同步带张力是否合适
同步轮是否同心
主动轮和从动轮是否对齐
导轨安装是否平行
电机控制参数是否合理
机架和安装面刚性是否充足

同步带张力过低，可能出现同步带抖动、齿形跳动、定位滞后甚至跳齿。

同步带张力过高，则会增加同步轮轴承负荷、电机运行阻力和同步带磨损速度。

因此，正确安装、张紧和调试是保证同步带模组平稳运行的重要条件。

5. 运行噪音较低

同步带模组主要通过同步带与同步轮之间的齿形啮合传递动力，不需要依靠大量金属部件持续滚动或滑动接触，因此传动噪音通常较低。

这一特点使同步带模组适合安装在对设备噪音有一定要求的环境中，例如：

电子产品生产车间
实验室自动化设备
医疗设备装配线
视觉检测设备
轻工业生产线
靠近办公区域的自动化设备

需要注意的是，同步带传动噪音较低，并不代表整套模组完全没有噪音。直线导轨、电机、减速机、轴承、拖链和设备机架都可能产生声音。

如果同步带模组出现明显异常噪音，可能与以下问题有关：

同步带张力不正确
同步轮安装不同轴
同步轮齿磨损
同步带齿损坏
导轨润滑不足
固定螺栓松动
运行速度过高
设备机架振动

定期检查和维护能够减少异常噪音，保持模组稳定运行。

6. 轻量化结构

同步带模组通常具有较低的运动质量。同步带本身重量较轻，滑台由同步带直接驱动，不需要带动一根较重的钢制丝杆持续旋转。

较低的移动质量可以带来以下优势：

动态响应速度更快
能够实现更高加速度
降低电机负载
减少频繁运动过程中的能耗
减小换向时的机械冲击
便于多轴系统集成

同步带模组的底座通常采用铝合金型材。铝合金具有重量轻、结构刚性较好、耐腐蚀和便于加工等特点，能够在强度与质量之间取得平衡。

不过，轻量化结构并不意味着可以忽略负载限制。模组选型时仍需要根据负载重量、安装方向、加速度、负载重心和允许力矩进行计算。

即使工件本身重量不大，如果其重心距离滑台中心较远，也可能产生较大的俯仰、偏摆或滚转力矩，使导轨滑块承受过高载荷。

7. 电机安装方式灵活

同步带模组可以根据设备空间和机械布局，配置多种电机安装方式，从而提高结构设计的灵活性。

常见电机安装方式包括：

电机直联安装
电机左侧安装
电机右侧安装
电机上方安装
电机下方安装
电机折返安装
外置同步带平行安装
通过减速机连接安装

电机直联结构传动路径简单，中间零部件较少，有利于提高传动效率并降低维护复杂度。

当设备总长度受到限制时，可以采用折返式或平行式电机安装结构，将电机布置在模组侧面，从而缩短整体安装长度。

当应用需要更大输出转矩、更稳定的负载控制或不同传动比时，也可以在电机和同步轮之间增加减速机。

选择电机安装方向时，应考虑：

设备内部可用空间
维护和拆装是否方便
电机线缆走向
电机散热条件
是否与其他机械部件干涉
是否需要改变传动比
设备整体重心分布

灵活的电机安装方式，使同一种同步带模组能够适应更多自动化设备布局。

8. 便于多轴集成

同步带模组可以与其他直线运动轴组合，构建多轴自动化系统。其长行程、轻量化和安装灵活等特点，使其非常适合直角坐标运动平台。

常见组合结构包括：

XY十字平台
XZ悬臂结构
XYZ三轴直角坐标系统
双轴同步系统
龙门运动平台
自动取放机构
物料搬运机械手

在XY结构中，一条模组负责X轴运动，另一条模组安装在X轴滑台上，负责Y轴方向移动。

在XYZ系统中，还会增加一条垂直Z轴，用于升降、抓取、压装、点胶或工具定位。

同步带模组通常适合作为长行程水平轴。当垂直轴需要较高推力、较强刚性或更稳定的垂直保持能力时，可以搭配滚珠丝杆模组或伺服电缸使用。

多轴系统选型时，需要计算下层模组承受的全部移动重量，包括：

上层模组本体重量
电机与减速机重量
安装连接板重量
拖链和线缆重量
末端执行器重量
夹具与工件重量

多轴系统还需要重点评估：

总移动质量
负载重心位置
动态负载力矩
所需运行加速度
电机输出转矩
机架结构挠度
双轴同步精度
线缆与气管布置

9. 机械传动结构相对简单

同步带模组的传动机构通常由主动同步轮、从动同步轮、同步带、同步带固定组件和张紧机构组成，整体机械结构相对简单。

较为简单的传动结构可以减少复杂零部件数量，并使同步带检查、调整和更换更加方便。

与部分高精度丝杆系统相比，同步带传动机构本身通常不需要使用润滑油或润滑脂。模组中的直线导轨仍然需要定期润滑，但同步带本体一般不需要润滑。

这一特点可以减少因传动机构润滑油泄漏或飞溅造成的污染风险。

不过，普通同步带模组并不代表天然适合洁净室、食品加工或特殊无尘环境。实际应用中仍需根据环境要求选择合适的同步带材质、润滑方式、密封结构和防护等级。

10. 长行程应用成本较经济

对于高速、长距离定位应用，同步带模组通常具有较好的成本优势。增加同步带模组的行程，往往比使用超长精密滚珠丝杆更加经济。

同步带模组的成本优势可能体现在：

长行程传动部件成本较低
机械结构相对简单
移动部件质量较低
部分应用可以选择较小功率电机
多轴集成较为方便
易损件更换成本相对可控

不过，选型时不能只比较设备采购价格，还需要考虑安装、调试、维护、同步带更换、能源消耗、停机时间和定位性能等全生命周期成本。

对于高速长距离搬运，同步带模组通常更加经济；对于高推力、高刚性和高精度定位，滚珠丝杆模组可能更合适。

同步带模组性能特点汇总

性能特点	主要优势	典型应用价值
运行速度快	缩短移动时间	高速搬运与包装设备
适合长行程	支持大范围直线运动	龙门、物流和生产线设备
加速度高	缩短设备运行周期	取放、分拣和上下料
运行平稳	提高工件搬运稳定性	视觉检测、点胶与装配
运行噪音低	改善设备工作环境	电子与实验室自动化
轻量化结构	降低惯量和电机负载	高速多轴运动系统
电机安装灵活	便于设备结构布局	安装空间有限的设备
便于多轴集成	支持直角坐标自动化	XY、XYZ和龙门系统

影响同步带模组性能的主要因素

负载重量

负载重量增加后，加速和减速过程中产生的惯性力也会增大。较重负载通常需要使用更宽的同步带、更大规格的导轨、更强的滑台结构和更高转矩的电机。

运动行程

行程越长，同步带弹性伸长和型材结构挠度越需要重视。长行程模组应配置合理的底部支撑，并选择刚性足够的铝型材和导轨。

运行速度

运行速度提高后，动态载荷、振动和同步带循环频率都会增加。同步带、同步轮、轴承和导轨必须能够满足相应速度要求。

加速度

较高加速度会增大同步带固定端、滑台和导轨滑块所承受的瞬时作用力。加速度应保持在模组允许范围内，并保留足够安全余量。

安装方向

水平、垂直、侧装和倒装会产生不同的受力状态。垂直安装时，需要特别考虑重力、刹车、断电下坠和安全防护问题。

负载力矩

当负载重心偏离滑台中心时，会形成俯仰、偏摆或滚转力矩。即使负载总重量较轻，过大的偏心距离也可能超过导轨允许力矩。

同步带张力

同步带张力过低会引起振动、定位滞后或跳齿，张力过高则会增加轴承负载、电机阻力和同步带磨损。

电机与控制器

电机、驱动器和控制器需要提供足够的速度、转矩和动态响应能力。控制参数调试不合理，可能导致过冲、抖动、噪音或定位不稳定。

同步带模组与滚珠丝杆模组性能对比

对比项目	同步带模组	滚珠丝杆模组
运行速度	通常更高	中高速，受到丝杆长度限制
行程能力	更适合长行程	受到丝杆长度和临界转速影响
加速度	运动惯量较低，加速度较高	受到丝杆旋转惯量影响
定位精度	适合一般自动化定位	通常更适合高精度定位
轴向刚性	受同步带弹性影响，刚性相对较低	机械刚性较高
推力能力	适合轻型至中等负载	适合较高推力应用
维护内容	检查同步带张力与磨损	检查润滑和丝杆状态
典型应用	高速长行程搬运	高精度高刚性定位
