কটাইমিং বেল্ট লিনিয়ার মডিউলএবং কসার্ভো বৈদ্যুতিক সিলিন্ডারউভয়ই প্রোগ্রামযোগ্য রৈখিক গতি তৈরি করতে পারে, তবে সেগুলি বিভিন্ন যান্ত্রিক অগ্রাধিকারের চারপাশে ডিজাইন করা হয়েছে। একটি বেল্ট-চালিত স্টেজ সাধারণত দীর্ঘ ভ্রমণ, উচ্চ গতি এবং বারবার অবস্থানের জন্য অপ্টিমাইজ করা হয়, যখন একটি বৈদ্যুতিক সিলিন্ডার সাধারণত কমপ্যাক্ট থ্রাস্ট জেনারেশন, ঠেলাঠেলি, চাপ, উত্তোলন বা বায়ুসংক্রান্ত এবং হাইড্রোলিক সিলিন্ডার প্রতিস্থাপনের জন্য অপ্টিমাইজ করা হয়।
এর মানে হল সঠিক পছন্দ খুব কমই "কোন অ্যাকচুয়েটর ভাল?" আরও দরকারী প্রশ্ন হল অ্যাপ্লিকেশনটি ভ্রমণ এবং গতি দ্বারা প্রভাবিত হয়, নাকি খোঁচা এবং অক্ষীয় দৃঢ়তা দ্বারা।
এই গাইড একটি তুলনাটাইমিং বেল্ট মডিউল বনাম বৈদ্যুতিক সিলিন্ডারগতি, স্ট্রোক, লোড, থ্রাস্ট, নির্ভুলতা, অনমনীয়তা, ইনস্টলেশন, রক্ষণাবেক্ষণ, জীবনচক্র এবং খরচ জুড়ে, তারপর সাধারণ অটোমেশন কাজের জন্য ব্যবহারিক নির্বাচন নির্দেশিকা প্রদান করে।
দ্রুত উত্তর: যখন আপনি প্রতিটি চয়ন করা উচিত?
| আবেদন অগ্রাধিকার | টাইমিং বেল্ট লিনিয়ার মডিউল | সার্ভো ইলেকট্রিক সিলিন্ডার |
|---|---|---|
| দীর্ঘ ভ্রমণ | সাধারণত শক্তিশালী | স্ট্রোক বৃদ্ধির সাথে সাথে প্রায়ই কম লাভজনক |
| উচ্চ রৈখিক গতি | সাধারণত শক্তিশালী | স্ক্রু সীসা এবং মোটর গতির উপর নির্ভর করে |
| উচ্চ অক্ষীয় খোঁচা | মাঝারি | সাধারণত শক্তিশালী |
| উচ্চ অক্ষীয় দৃঢ়তা | বেল্টের স্থিতিস্থাপকতার কারণে কম | স্ক্রু ড্রাইভের সাথে সাধারণত উচ্চতর |
| টিপে/ঠেলে | সাধারণত প্রথম পছন্দ নয় | প্রায়ই ভাল উপযুক্ত |
| বাছাই এবং স্থান | প্রায়ই ভাল উপযুক্ত | ছোট স্ট্রোকের জন্য সম্ভব |
| দীর্ঘ-অক্ষের গ্যান্ট্রি গতি | ভাল উপযুক্ত | সাধারণত কম ব্যবহারিক |
| বায়ুসংক্রান্ত সিলিন্ডার প্রতিস্থাপন করুন | সম্ভাব্য কিন্তু প্রায়ই অপ্রয়োজনীয় জটিল | খুব সাধারণ ব্যবহারের ক্ষেত্রে |
অঙ্গুষ্ঠের নিয়ম:টাইমিং বেল্ট মডিউলটি বেছে নিন যখন অক্ষকে প্রধানত দূরত্বে দ্রুত কিছু সরানোর প্রয়োজন হয়। বৈদ্যুতিক সিলিন্ডার চয়ন করুন যখন অক্ষকে প্রধানত একটি ছোট স্ট্রোকের উপর নিয়ন্ত্রিত অক্ষীয় বল তৈরি করতে হবে।

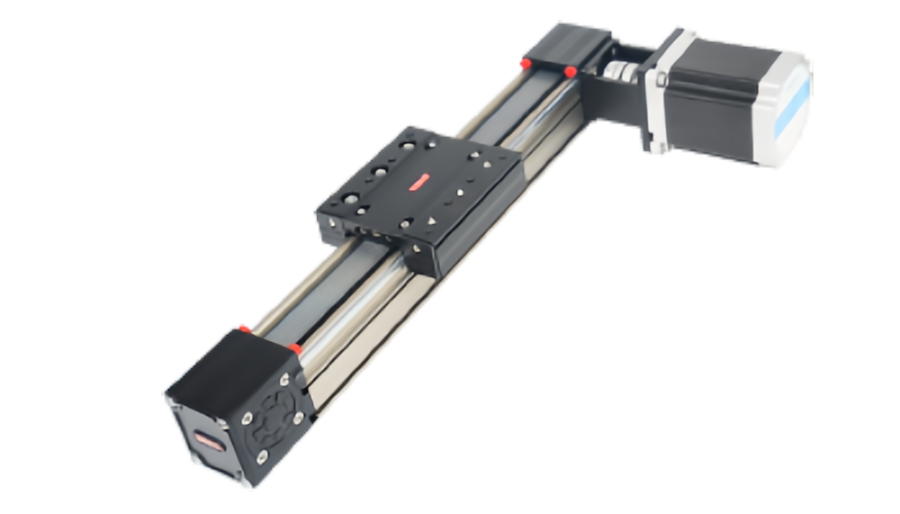

একটি টাইমিং বেল্ট লিনিয়ার মডিউল কি?
একটি টাইমিং বেল্ট রৈখিক মডিউল একটি দাঁতযুক্ত বেল্ট এবং পুলি ব্যবহার করে রোটারি মোটর গতিকে রৈখিক গাইড বরাবর ক্যারেজ ভ্রমণে রূপান্তর করে।
এর মূল বৈশিষ্ট্যগুলি সাধারণত অন্তর্ভুক্ত করে:
- দীর্ঘ ভ্রমণ ক্ষমতা
- উচ্চ রৈখিক গতি
- কম চলন্ত জড়তা
- দ্রুত বিপরীত
- সহজ XY, XZ এবং XYZ ইন্টিগ্রেশন
- অটোমেশনের জন্য ভাল পুনরাবৃত্তিযোগ্যতা
বেল্ট ড্রাইভ ফোর্স প্রদান করে যখন লিনিয়ার গাইড পেলোড বহন করে এবং সরল-রেখার গতি নিয়ন্ত্রণ করে।
একটি সার্ভো ইলেকট্রিক সিলিন্ডার কি?
একটি সার্ভো বৈদ্যুতিক সিলিন্ডার সাধারণত একটি সার্ভো মোটর, স্ক্রু মেকানিজম, বিয়ারিং এবং রড বা গাইডেড আউটপুট কাঠামোকে একত্রিত করে নিয়ন্ত্রিত লিনিয়ার এক্সটেনশন এবং প্রত্যাহার করতে।
এটি প্রায়শই ব্যবহৃত হয় যেখানে একটি মেশিনের একটি কমপ্যাক্ট সিলিন্ডারের মতো ফর্মে প্রোগ্রামেবল স্ট্রোক, বল এবং গতির প্রয়োজন হয়।
সাধারণ অ্যাপ্লিকেশন অন্তর্ভুক্ত:
- টিপে
- ক্ল্যাম্পিং
- উত্তোলন
- ঠেলাঠেলি
- সন্নিবেশ
- বায়ুসংক্রান্ত সিলিন্ডারের অবস্থান-নিয়ন্ত্রিত প্রতিস্থাপন
যান্ত্রিক পার্থক্য বেশিরভাগ কর্মক্ষমতা পার্থক্য ব্যাখ্যা করে
টাইমিং বেল্ট মডিউল একটি নমনীয় বেল্টের মাধ্যমে গতি প্রেরণ করে। বৈদ্যুতিক সিলিন্ডার সাধারণত একটি স্ক্রু এবং বাদামের মাধ্যমে গতি প্রেরণ করে।
এটি একটি মৌলিক বাণিজ্য বন্ধ তৈরি করে:
- বেল্ট ড্রাইভ:গতি, দীর্ঘ স্ট্রোক এবং কম চলন্ত ভরের পক্ষে।
- স্ক্রু চালিত সিলিন্ডার:খোঁচা, অক্ষীয় দৃঢ়তা এবং নিয়ন্ত্রিত শক্তির পক্ষে।
নির্ভুলতা, জীবনচক্র এবং খরচে পরবর্তী অনেক পার্থক্য এই মৌলিক যান্ত্রিক স্থাপত্য থেকে আসে।

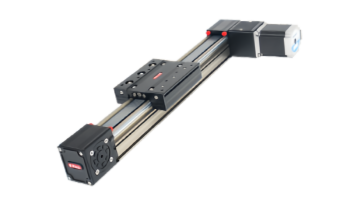

গতির তুলনা
টাইমিং বেল্ট মডিউলগুলি সাধারণত উচ্চ-গতির স্থানান্তরে শক্তিশালী হয় কারণ বেল্টটি উচ্চ rpm-এ ঘোরার জন্য দীর্ঘ স্ক্রু শ্যাফ্টের প্রয়োজন ছাড়াই পুলির চারপাশে সঞ্চালন করতে পারে।
এটি তাদের জন্য আকর্ষণীয় করে তোলে:
- বাছাই এবং স্থান
- ট্রে স্থানান্তর
- প্যাকেজিং
- দীর্ঘ-অক্ষ উপাদান হ্যান্ডলিং
- দ্রুত গ্যান্ট্রি গতি
বৈদ্যুতিক সিলিন্ডারের গতি প্রায়শই স্ক্রু লিড, স্ক্রু ক্রিটিক্যাল স্পিড, বাদামের সীমা এবং মোটর আরপিএম দ্বারা আরও সীমাবদ্ধ থাকে।
শর্ট স্ট্রোক তুলনা পরিবর্তন করে
খুব সংক্ষিপ্ত স্ট্রোকে, সিলিন্ডারটি এখনও দুর্দান্ত চক্র সময় অর্জন করতে পারে কারণ এটি দীর্ঘ স্থানান্তর অক্ষের সাথে যুক্ত চরম গতিতে পৌঁছানোর প্রয়োজন নেই।
অতএব, সর্বাধিক গতির প্রকৃত সরানো দূরত্ব এবং ত্বরণের সাথে তুলনা করা উচিত।
ত্বরণ এবং চক্র সময়
একটি হালকা বেল্টের গাড়ি দ্রুত ত্বরান্বিত করতে পারে, যা বারবার ইনডেক্সিং এবং পিক-এন্ড-প্লেস চক্রের জন্য মূল্যবান।
বৈদ্যুতিক সিলিন্ডারগুলিও দ্রুত ত্বরান্বিত করতে পারে, তবে চলমান স্ক্রু, বাদাম, রড এবং মোটর জড়তা আর্কিটেকচারের উপর নির্ভর করে আরও গুরুত্বপূর্ণ হয়ে উঠতে পারে।
সংক্ষিপ্ত চক্রের জন্য, তুলনা করুন:
- ত্বরণ সময়
- ধ্রুব-গতি সময়
- মন্দার সময়
- নিষ্পত্তির সময়
- প্রক্রিয়া বাস সময়
চক্র-সময় নিয়ম:শুধুমাত্র ক্যাটালগ সর্বোচ্চ গতির তুলনা করবেন না। দ্রুত অ্যাকচুয়েটর হল সেই যে পুরো মুভ-এন্ড-প্রসেস চক্রটি তাড়াতাড়ি সম্পন্ন করে।
স্ট্রোক তুলনা
টাইমিং বেল্ট মডিউলগুলি সাধারণত দীর্ঘ ভ্রমণে স্কেল করা সহজ।
এটি তাদের প্রধান সুবিধাগুলির মধ্যে একটি কারণ:
- বেল্ট নিজেই দীর্ঘ দূরত্ব বিস্তৃত করতে পারে।
- সিস্টেম একটি দীর্ঘ ঘূর্ণমান স্ক্রু উপর নির্ভর করে না.
- লম্বা গ্যান্ট্রি কাঠামো তুলনামূলকভাবে সহজবোধ্য।
বৈদ্যুতিক সিলিন্ডারগুলি সাধারণত ছোট স্ট্রোকগুলিতে আরও কমপ্যাক্ট হয়, তবে খুব দীর্ঘ স্ক্রু স্ট্রোকগুলি ভারী এবং প্যাকেজ করা আরও কঠিন হতে পারে।
থ্রাস্ট তুলনা
বৈদ্যুতিক সিলিন্ডারগুলি প্রায়শই শক্তিশালী পছন্দ হয় যখন প্রক্রিয়াটির জন্য যথেষ্ট অক্ষীয় শক্তির প্রয়োজন হয়।
স্ক্রু ট্রান্সমিশন মোটর টর্ককে উচ্চ লিনিয়ার থ্রাস্টে দক্ষতার সাথে রূপান্তর করতে পারে, এটি এর জন্য উপযুক্ত করে তোলে:
- প্রেস ফিটিং
- ক্ল্যাম্পিং
- গঠন বা সংকোচন
- ভারী ঠেলাঠেলি
- নিয়ন্ত্রিত উত্তোলন
টাইমিং বেল্ট মডিউলগুলিও দরকারী থ্রাস্ট তৈরি করতে পারে, কিন্তু বেল্টের দাঁতের ক্ষমতা, বেল্টের টেনসিল লোড, পুলির আকার এবং বেল্টের দৃঢ়তা অনেক উচ্চ-শক্তি প্রয়োগে শীঘ্রই সীমিত কারণ হয়ে ওঠে।
পেলোড থ্রাস্টের মতো নয়
একটি টাইমিং বেল্ট মডিউল একটি উল্লেখযোগ্য পেলোড সমর্থন করতে পারে কারণ এর রৈখিক গাইড লোড বহন করে, যখন বেল্ট শুধুমাত্র গতি প্রদান করে।
একটি বৈদ্যুতিক সিলিন্ডার উচ্চ থ্রাস্ট তৈরি করতে পারে তবে লোডটি বড় সাইড বা মুহুর্তের শক্তি তৈরি করলে বাহ্যিক নির্দেশিকা প্রয়োজন।
এর অর্থ:
- টাইমিং বেল্ট মডিউল পেলোড গাইড ক্ষমতা এবং মুহূর্তের উপর দৃঢ়ভাবে নির্ভর করে।
- বৈদ্যুতিক সিলিন্ডার থ্রাস্ট স্ক্রু এবং মোটর ক্ষমতার উপর দৃঢ়ভাবে নির্ভর করে।
- সাইড লোডিং উভয়ের জন্য আলাদাভাবে পরীক্ষা করা আবশ্যক।
নির্ভুলতা এবং পুনরাবৃত্তিযোগ্যতা
উভয় অ্যাকচুয়েটর ধরন সুনির্দিষ্ট অবস্থানের জন্য ব্যবহার করা যেতে পারে, তবে তাদের ত্রুটির প্রক্রিয়া ভিন্ন।
টাইমিং বেল্ট মডিউল
নির্ভুলতা দ্বারা প্রভাবিত হয়:
- বেল্টের স্থিতিস্থাপকতা
- বেল্ট পিচ বৈচিত্র
- পুলি পিচ ব্যাস
- টেনশন
- লোড বৈচিত্র
- প্রতিক্রিয়া অবস্থান
বৈদ্যুতিক সিলিন্ডার
নির্ভুলতা দ্বারা প্রভাবিত হয়:
- স্ক্রু সীসা ত্রুটি
- ব্যাকল্যাশ বা প্রিলোড
- ভারবহন সমর্থন
- তাপ বৃদ্ধি
- এনকোডার এবং নিয়ন্ত্রণ রেজোলিউশন
পরিবর্তনশীল লোডের অধীনে উচ্চ পরম অবস্থানের জন্য, একটি স্ক্রু-চালিত সিলিন্ডারের প্রায়শই কঠোরতার সুবিধা থাকে। উচ্চ-গতির শেখানো-পজিশন অটোমেশনের জন্য, একটি বেল্ট স্টেজ চমৎকার ব্যবহারিক পুনরাবৃত্তিযোগ্যতা প্রদান করতে পারে।
কোনটি ভাল পুনরাবৃত্তিযোগ্যতা আছে?
কোন সার্বজনীন বিজয়ী নেই কারণ পুনরাবৃত্তিযোগ্যতা প্রকৃত পণ্য ডিজাইনের উপর নির্ভর করে।
স্থিতিশীল লোড সহ একটি সঠিকভাবে টানানো বেল্ট মডিউল খুব ভালভাবে পুনরাবৃত্তি করতে পারে। একটি প্রিলোডেড স্ক্রু সিলিন্ডারও চমৎকার পুনরাবৃত্তিযোগ্যতা প্রদান করতে পারে।
সঠিক তুলনার জন্য তুলনামূলক অবস্থার অধীনে প্রকৃত প্রস্তুতকারকের ডেটা ব্যবহার করা উচিত, যার মধ্যে রয়েছে:
- স্ট্রোক
- পেলোড
- অভিমুখ দিক
- তাপমাত্রা
- প্রতিক্রিয়া সিস্টেম
অনমনীয়তা এবং সম্মতি
বৈদ্যুতিক সিলিন্ডারগুলি সাধারণত উচ্চতর অক্ষীয় দৃঢ়তা প্রদান করে কারণ বল পথটি দীর্ঘ ইলাস্টিক বেল্টের পরিবর্তে একটি স্ক্রু এবং যান্ত্রিক কাঠামোর মধ্য দিয়ে থাকে।
এটি গুরুত্বপূর্ণ:
- টিপে
- সন্নিবেশ
- ক্ল্যাম্পিং
- মেশিনিং সমর্থন
- বল-সংবেদনশীল সমাবেশ
টাইমিং বেল্ট মডিউলগুলির ট্রান্সমিশন কমপ্লায়েন্স বেশি থাকে, বিশেষ করে লম্বা স্ট্রোকে।
এটি তাদের অটোমেশনের জন্য অনুপযুক্ত করে না; এর সহজ অর্থ হল উচ্চ-দৃঢ়তা শক্তির টাস্কগুলির তুলনায় তারা গতিশীল কাজগুলির সাথে ভাল মেলে।
ফোর্স কন্ট্রোল
সার্ভো বৈদ্যুতিক সিলিন্ডারগুলি প্রায়শই এমন অ্যাপ্লিকেশনগুলিতে ব্যবহৃত হয় যেখানে নিয়ামককে থ্রাস্ট নিয়ন্ত্রণ বা নিরীক্ষণ করতে হবে।
মোটর ঘূর্ণন সঁচারক বল একটি পরোক্ষ বল অনুমান হিসাবে ব্যবহার করা যেতে পারে, এবং কিছু সিস্টেম আরো সঠিক বল নিয়ন্ত্রণের জন্য ডেডিকেটেড লোড কোষ অন্তর্ভুক্ত.
টাইমিং বেল্ট মডিউলগুলিও বল প্রয়োগ করতে পারে, তবে বেল্টের স্থিতিস্থাপকতা এবং দীর্ঘ বল পাথ উচ্চ-নির্ভুল চাপ বা বল-নিয়ন্ত্রণ অ্যাপ্লিকেশনের জন্য কম স্বাভাবিক করে তোলে।
উল্লম্ব অক্ষ কর্মক্ষমতা
উভয় ধরনের অ্যাকচুয়েটর উল্লম্বভাবে কাজ করতে পারে, কিন্তু নকশা বিবেচনা ভিন্ন।
টাইমিং বেল্ট উল্লম্ব অক্ষ
চেক করুন:
- ক্রমাগত বেল্ট লোড
- মাধ্যাকর্ষণ বিরুদ্ধে মোটর টর্ক
- ব্রেক প্রয়োজনীয়তা
- বেল্ট টান
- পতন বিরোধী কৌশল
বৈদ্যুতিক সিলিন্ডার উল্লম্ব অক্ষ
চেক করুন:
- স্ক্রু backdrivability
- মোটর ব্রেক
- স্ট্যাটিক হোল্ডিং প্রয়োজনীয়তা
- উল্লম্ব ডিউটি চক্র
- অনিয়ন্ত্রিত বংশদ্ভুত বিরুদ্ধে নিরাপত্তা
কোন সিস্টেমেরই একা মোটর টর্কের উপর নির্ভর করা উচিত নয় যেখানে লোড ড্রপ একটি নিরাপত্তা বিপত্তি তৈরি করে।
ইনস্টলেশন স্পেস
বৈদ্যুতিক সিলিন্ডারগুলি প্রায়শই ক্রস-সেকশনে খুব কমপ্যাক্ট হয় এবং যেখানে একটি বায়ুসংক্রান্ত সিলিন্ডার সাধারণত ইনস্টল করা হয় সেখানে স্বাভাবিকভাবে ফিট হতে পারে।
টাইমিং বেল্ট মডিউলগুলির জন্য সাধারণত সম্পূর্ণ ভ্রমণের দৈর্ঘ্য বরাবর একটি গাইড রশ্মির প্রয়োজন হয়, প্লাস ক্যারেজ এবং পুলি স্পেস।
এটি তৈরি করে:
- বৈদ্যুতিক সিলিন্ডার:কমপ্যাক্ট পুশ-পুল মোশনের জন্য শক্তিশালী।
- বেল্ট মডিউল:একটি মেশিন ফ্রেম জুড়ে নির্দেশিত ভ্রমণের জন্য শক্তিশালী।
রড-টাইপ বনাম গাইডেড মোশন
অনেক বৈদ্যুতিক সিলিন্ডার একটি রড আউটপুট ব্যবহার করে এবং প্রাথমিকভাবে অক্ষীয় লোড বহন করার জন্য ডিজাইন করা হয়।
অ্যাপ্লিকেশনটিতে বড় সাইড ফোর্স বা মুহূর্ত থাকলে, বাহ্যিক রৈখিক গাইডের প্রয়োজন হতে পারে।
একটি টাইমিং বেল্ট রৈখিক মডিউল ইতিমধ্যেই ক্যারেজ কাঠামোতে রৈখিক নির্দেশিকা অন্তর্ভুক্ত করে, যা প্লেট, সরঞ্জাম এবং ফিক্সচারগুলি সরাসরি সরানোর জন্য এটিকে সুবিধাজনক করে তোলে।
এই পার্থক্য মোট সিস্টেম খরচ প্রভাবিত করতে পারে.
মাল্টি-অক্ষ ইন্টিগ্রেশন
টাইমিং বেল্ট মডিউল XY, XZ, XYZ এবং গ্যান্ট্রি সিস্টেমের জন্য বিশেষভাবে সুবিধাজনক।
উদাহরণ অন্তর্ভুক্ত:
- বাছাই এবং স্থান রোবট
- কার্টেসিয়ান অটোমেশন
- বড় স্থানান্তর গ্যান্ট্রি
- ভিশন পজিশনিং সিস্টেম
বৈদ্যুতিক সিলিন্ডারগুলি সাধারণত একটি বড় মেশিনের ভিতরে পৃথক ধাক্কা, উত্তোলন বা বাতা অক্ষ হিসাবে ব্যবহৃত হয়।
এগুলিকে বহু-অক্ষ পদ্ধতিতে একত্রিত করা যেতে পারে, তবে তাদের সিলিন্ডার-শৈলীর স্থাপত্য সাধারণত দীর্ঘ কার্টেসিয়ান ভ্রমণের জন্য কম স্বাভাবিক।
গোলমাল এবং কম্পন
টাইমিং বেল্ট মডিউলগুলি যখন সঠিকভাবে টান এবং সারিবদ্ধ করা হয় তখন শান্তভাবে চলতে পারে, কিন্তু বেল্টের কম্পন এবং পুলির শব্দ উচ্চ ত্বরণে বাড়তে পারে।
বৈদ্যুতিক সিলিন্ডারগুলি স্ক্রু এবং বলের পুনঃপ্রবর্তনের শব্দ তৈরি করতে পারে, বিশেষ করে উচ্চ গতিতে।
প্রকৃত আওয়াজ এর উপর ব্যাপকভাবে নির্ভর করে:
- গতি
- প্রিলোড
- লুব্রিকেশন
- কাঠামোর অনুরণন
- মোটর নিয়ন্ত্রণ
প্রকৃত অপারেটিং অবস্থার তুলনা না করে কোন প্রযুক্তিকেই শান্ত মনে করা উচিত নয়।
রক্ষণাবেক্ষণ তুলনা
| রক্ষণাবেক্ষণ এলাকা | টাইমিং বেল্ট মডিউল | বৈদ্যুতিক সিলিন্ডার |
|---|---|---|
| প্রাথমিক সংক্রমণ | বেল্টের অবস্থা এবং উত্তেজনা | স্ক্রু তৈলাক্তকরণ এবং পরিধান |
| গাইড তৈলাক্তকরণ | সাধারণত প্রয়োজন হয় | সিলিন্ডার এবং বাহ্যিক গাইড ডিজাইনের উপর নির্ভর করে |
| প্রান্তিককরণ চেক | বেল্ট/পুলি এবং গাইড সারিবদ্ধকরণ | স্ক্রু, রড এবং লোড প্রান্তিককরণ |
| সাধারণ পরিধান আইটেম | টাইমিং বেল্ট | নকশার উপর নির্ভর করে স্ক্রু/বাদাম, সীল, সমর্থন বিয়ারিং |
জীবনচক্র তুলনা
কোন প্রযুক্তিরই একটি সার্বজনীন সেবা জীবন নেই।
টাইমিং বেল্ট মডিউল জীবন এর দ্বারা সীমাবদ্ধ করা যেতে পারে:
- বেল্ট ক্লান্তি
- দাঁত পরিধান
- গাইড পরিধান
- পুলি ভারবহন জীবন
- দূষণ
বৈদ্যুতিক সিলিন্ডারের জীবন সীমাবদ্ধ করা যেতে পারে:
- বল স্ক্রু বা সীসা স্ক্রু ক্লান্তি
- বাদাম পরিধান
- সমর্থন bearings
- রড সিল বা গাইড
- তৈলাক্তকরণ অবস্থা
সঠিক জীবনচক্র তুলনা প্রকৃত লোড স্পেকট্রাম, গতি, স্ট্রোক, ডিউটি চক্র এবং রক্ষণাবেক্ষণ শর্ত ব্যবহার করা উচিত।
খরচ তুলনা
প্রাথমিক মূল্য আকার, স্ট্রোক, মোটর, নিয়ামক, প্রতিক্রিয়া এবং আনুষাঙ্গিক উপর নির্ভর করে।
সাধারণভাবে:
- টাইমিং বেল্ট মডিউল দীর্ঘ ভ্রমণ এবং বহু-অক্ষ কাঠামোর জন্য সাশ্রয়ী হতে পারে।
- বৈদ্যুতিক সিলিন্ডারগুলি বায়ুসংক্রান্ত সিলিন্ডার প্রতিস্থাপন করার সময় বা কমপ্যাক্ট জায়গায় উচ্চ শক্তি সরবরাহ করার সময় সাশ্রয়ী হতে পারে।
কিন্তু ক্রয় মূল্য খরচের মাত্র একটি অংশ।
মালিকানার মোট খরচ
তুলনা করুন:
- অ্যাকচুয়েটরের দাম
- মোটর এবং ড্রাইভ
- প্রয়োজনে বহিরাগত গাইড
- মেশিন ফ্রেম প্রয়োজনীয়তা
- ইনস্টলেশন শ্রম
- শক্তি ব্যবহার
- রক্ষণাবেক্ষণ
- খুচরা যন্ত্রাংশ
- ডাউনটাইম
একটি বৈদ্যুতিক সিলিন্ডার একটি বেল্ট অক্ষের চেয়ে বেশি ব্যয়বহুল মনে হতে পারে যতক্ষণ না বেল্ট অক্ষে ধাক্কা বা ধরে রাখার জন্য অতিরিক্ত মেকানিক্সের প্রয়োজন হয়। একটি বেল্ট মডিউল একটি সিলিন্ডারের চেয়ে বেশি ব্যয়বহুল দেখাতে পারে যতক্ষণ না সিলিন্ডারে একটি দীর্ঘ বাহ্যিক গাইড কাঠামো যুক্ত করা হয়।
শক্তি দক্ষতা
উভয় প্রযুক্তিই ক্রমাগত সরবরাহ করা বায়ুসংক্রান্ত সিস্টেমের চেয়ে বেশি শক্তি-দক্ষ হতে পারে কারণ বৈদ্যুতিক মোটরগুলি গতি উত্পাদন করার সময় বা লোড ধরে রাখার সময় সর্বাধিক শক্তি ব্যবহার করে।
প্রকৃত কার্যকারিতা নির্ভর করে:
- মোটর দক্ষতা
- গিয়ারবক্স ব্যবহার করা হলে
- বেল্ট বা স্ক্রু সংক্রমণ দক্ষতা
- ডিউটি চক্র
- উল্লম্ব হোল্ডিং কৌশল
একা অ্যাকুয়েটর টাইপ থেকে শক্তি ব্যবহারের তুলনা করবেন না।
নিরাপত্তা এবং হোল্ডিং
বৈদ্যুতিক সিলিন্ডার কখনও কখনও স্ক্রু ঘর্ষণ বা মোটর ব্রেক এর মাধ্যমে অবস্থান ধরে রাখতে পারে, স্ক্রু ডিজাইনের উপর নির্ভর করে, কিন্তু প্রকৃত প্রক্রিয়া পরীক্ষা না করে এটি কখনই ধরে নেওয়া উচিত নয়।
টাইমিং বেল্টের অক্ষগুলি সাধারণত ব্যাকড্রাইভযোগ্য হয় এবং যখন মাধ্যাকর্ষণ বা বাহ্যিক বল অক্ষটিকে সরাতে পারে তখন উপযুক্ত ব্রেক বা যান্ত্রিক ধরে রাখার কৌশল প্রয়োজন।
নিরাপত্তা-গুরুত্বপূর্ণ হোল্ডিংয়ের জন্য, উভয় সিস্টেমেরই মেশিন-স্তরের ঝুঁকি মূল্যায়ন প্রয়োজন।
পরিবেশগত বিবেচনা
টাইমিং বেল্ট মডিউল
ধুলো, তেল, চিপস এবং রাসায়নিক বেল্ট, গাইড এবং পুলিকে প্রভাবিত করতে পারে। বদ্ধ সংস্করণ সুরক্ষা উন্নত করতে পারে।
বৈদ্যুতিক সিলিন্ডার
রড সীল, স্ক্রু সুরক্ষা এবং ঘের নকশা দূষণ প্রতিরোধের প্রভাব.
কঠোর পরিবেশের জন্য, একটি অ্যাকচুয়েটর ধরন স্বয়ংক্রিয়ভাবে ভাল বলে ধরে নেওয়ার পরিবর্তে প্রকৃত সিলিং এবং উপাদান বৈশিষ্ট্যের তুলনা করুন।
কোনটি বাছাই এবং স্থানের জন্য ভাল?
লং-স্ট্রোক, হাই-স্পিড পিক এবং প্লেসের জন্য, টাইমিং বেল্ট মডিউল সাধারণত বেশি প্রাকৃতিক পছন্দ।
কারণ অন্তর্ভুক্ত:
- উচ্চ ভ্রমণ গতি
- দীর্ঘ স্ট্রোক
- কম চলন্ত জড়তা
- সহজ XY এবং XYZ ইন্টিগ্রেশন
বৈদ্যুতিক সিলিন্ডারগুলি এখনও একই মেশিনের মধ্যে Z টিপে, উত্তোলন বা সন্নিবেশ অক্ষের জন্য দুর্দান্ত হতে পারে।
মিক্সড-ড্রাইভ সিস্টেমগুলি প্রায়শই সেরা।একটি মেশিন X/Y ভ্রমণের জন্য টাইমিং বেল্ট অক্ষ এবং Z চাপ বা ক্ল্যাম্পিংয়ের জন্য একটি বৈদ্যুতিক সিলিন্ডার ব্যবহার করতে পারে।
কোনটি চাপার জন্য ভাল?
নিয়ন্ত্রিত চাপ, সন্নিবেশ এবং ক্ল্যাম্পিংয়ের জন্য, বৈদ্যুতিক সিলিন্ডারের সাধারণত সুবিধা থাকে কারণ:
- অক্ষীয় দৃঢ়তা বেশি।
- উচ্চ খোঁচা অর্জন করা সহজ।
- ফোর্স-কন্ট্রোল ইন্টিগ্রেশন আরও স্বাভাবিক।
- কমপ্যাক্ট পুশ-পুল জ্যামিতি প্রক্রিয়াটির সাথে খাপ খায়।
একটি টাইমিং বেল্ট পর্যায় একটি প্রেস হেডকে অবস্থানে নিয়ে যেতে পারে, তবে প্রেস ফোর্স তৈরি করার জন্য এটি সাধারণত প্রথম পছন্দ নয়।
দীর্ঘ ভ্রমণের জন্য কোনটি ভাল?
টাইমিং বেল্ট মডিউল সাধারণত জয়ী হয় যখন স্ট্রোক দীর্ঘ হয়।
বেল্ট একটি দীর্ঘ স্ক্রু-এর সমালোচনামূলক-গতি সীমাবদ্ধতা ছাড়াই দীর্ঘ দূরত্ব বিস্তৃত করতে পারে, যা বিশেষ করে এর জন্য দরকারী:
- দীর্ঘ মেশিন রেল
- প্যাকেজিং
- গুদাম অটোমেশন
- গ্যান্ট্রি সিস্টেম
- বড় ফরম্যাট হ্যান্ডলিং
নির্ভুলতার জন্য কোনটি ভাল?
উত্তর নির্ভুলতার সংজ্ঞার উপর নির্ভর করে।
শেখানো-পজিশন পরিচালনায় উচ্চ পুনরাবৃত্তিযোগ্যতার জন্য, একটি টাইমিং বেল্ট স্টেজ খুব ভাল পারফর্ম করতে পারে।
উচ্চ অক্ষীয় দৃঢ়তা এবং পরিবর্তিত শক্তির অধীনে কঠোর পরম অবস্থানের জন্য, একটি প্রিলোডেড স্ক্রু-চালিত বৈদ্যুতিক সিলিন্ডারের প্রায়শই একটি সুবিধা থাকে।
খুব উচ্চ নির্ভুলতার জন্য, অ্যাকুয়েটর প্রকার নির্বিশেষে সরাসরি রৈখিক প্রতিক্রিয়া প্রয়োজন হতে পারে।
নির্বাচন ম্যাট্রিক্স
| প্রয়োজনীয়তা | সাধারণত ফেভার |
|---|---|
| দীর্ঘ স্ট্রোক + উচ্চ গতি | টাইমিং বেল্ট মডিউল |
| উচ্চ থ্রাস্ট + শর্ট স্ট্রোক | বৈদ্যুতিক সিলিন্ডার |
| XY/XYZ কার্টেসিয়ান গতি | টাইমিং বেল্ট মডিউল |
| টিপে / সন্নিবেশ | বৈদ্যুতিক সিলিন্ডার |
| উচ্চ গতির স্থানান্তর | টাইমিং বেল্ট মডিউল |
| বায়ুসংক্রান্ত-সিলিন্ডার প্রতিস্থাপন | বৈদ্যুতিক সিলিন্ডার |
| বড় নির্দেশিত ফিক্সচার আন্দোলন | টাইমিং বেল্ট মডিউল |
| কম্প্যাক্ট বল অক্ষ | বৈদ্যুতিক সিলিন্ডার |
একটি ব্যবহারিক নির্বাচন প্রক্রিয়া
- কাজের সংজ্ঞা দাও।অক্ষ কি প্রধানত চলমান, অবস্থান, টিপে, উত্তোলন বা ক্ল্যাম্পিং?
- স্ট্রোক সংজ্ঞায়িত করুন।
- সর্বোচ্চ গতি এবং ত্বরণ সংজ্ঞায়িত করুন।
- প্রয়োজনীয় থ্রাস্ট গণনা করুন।
- পেলোড এবং মুহূর্তের লোড গণনা করুন।
- পুনরাবৃত্তিযোগ্যতা এবং পরম নির্ভুলতা আলাদাভাবে সংজ্ঞায়িত করুন।
- প্রয়োজনীয় অক্ষীয় দৃঢ়তা পরীক্ষা করুন।
- উপলব্ধ ইনস্টলেশন স্থান পরীক্ষা করুন.
- বাহ্যিক নির্দেশিকা প্রয়োজন কিনা তা নির্ধারণ করুন।
- উল্লম্ব হোল্ডিং এবং নিরাপত্তা পর্যালোচনা করুন.
- রক্ষণাবেক্ষণ এবং জীবনচক্র তুলনা করুন।
- মোট সিস্টেম খরচ তুলনা করুন, শুধুমাত্র অ্যাকচুয়েটর মূল্য নয়।
উভয়ের মধ্যে QRXQ-এর কী সুপারিশ করা দরকার
- প্রয়োজনীয় স্ট্রোক
- চলন্ত ভর
- প্রয়োজনীয় খোঁচা
- সর্বোচ্চ গতি
- ত্বরণ
- অনুভূমিক বা উল্লম্ব ইনস্টলেশন
- পুনরাবৃত্তিযোগ্যতা এবং নির্ভুলতা প্রয়োজনীয়তা
- চাপ বা বল-নিয়ন্ত্রণ প্রয়োজনীয়তা
- উপলব্ধ ইনস্টলেশন স্থান
- একক-অক্ষ বা বহু-অক্ষ কাঠামো
- দৈনিক চক্র গণনা
- কাজের পরিবেশ
নির্বাচন অক্ষের প্রভাবশালী কাজের জন্য নেমে আসে।যদি মেশিনের দ্রুত নির্দেশিত ভ্রমণের প্রয়োজন হয়, টাইমিং বেল্ট মডিউলগুলি সাধারণত শক্তিশালী শুরু হয়। এটির যদি কমপ্যাক্ট, নিয়ন্ত্রিত অক্ষীয় শক্তির প্রয়োজন হয়, সার্ভো বৈদ্যুতিক সিলিন্ডারগুলি সাধারণত শক্তিশালী শুরু হয়।
QRXQ সম্পূর্ণ মেশিনের প্রয়োজনীয়তা থেকে উভয় প্রযুক্তিরই মূল্যায়ন করে এবং বিভিন্ন অক্ষের বিভিন্ন কাজ থাকলে একটি মিশ্র স্থাপত্যের সুপারিশ করতে পারে—উদাহরণস্বরূপ, একটি বৈদ্যুতিক-সিলিন্ডার Z প্রেস অক্ষের সাথে মিলিত টাইমিং বেল্ট X/Y ভ্রমণ।
