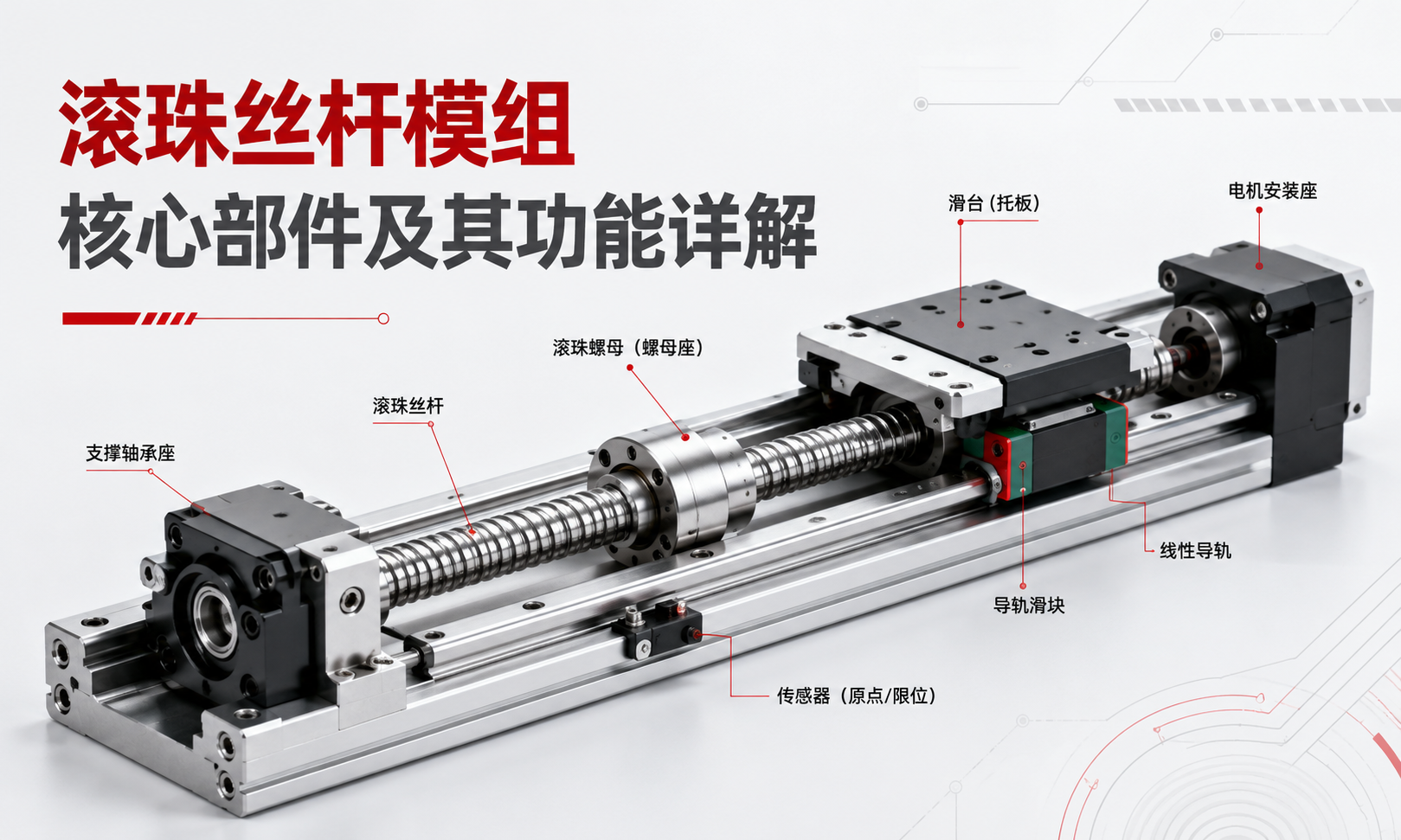

滚珠丝杆模组核心部件及其功能详解

滚珠丝杆模组部件组成概述

一套完整的滚珠丝杆模组通常由传动系统、导向系统、支撑结构、检测系统和润滑防护系统组成。不同系统承担不同的机械功能。

• 传动部件：滚珠丝杆轴、滚珠螺母、循环滚珠和联轴器。
• 导向部件：直线导轨和导轨滑块。
• 支撑部件：支撑轴承、铝合金底座、工作滑台和电机安装座。
• 检测部件：原点传感器、正限位传感器、负限位传感器和其他位置检测装置。
• 润滑防护部件：注油嘴、润滑管路、密封件、刮油片和防护罩。

滚珠丝杆负责产生轴向直线运动，直线导轨负责支撑负载并限制运动方向；支撑轴承用于稳定旋转中的丝杆，联轴器负责传递电机扭矩，传感器则用于建立原点和限制安全行程。

1. 滚珠丝杆轴

滚珠丝杆轴是模组的主要传动部件，其表面加工有高精度螺旋滚道。电机带动丝杆轴旋转后，滚珠螺母会根据旋转方向沿丝杆向前或向后移动，从而实现直线位移。

滚珠丝杆轴的主要作用

• 将电机旋转运动转换为直线位移。
• 向工作滑台传递轴向推力。
• 决定电机每旋转一圈所产生的直线移动距离。
• 影响模组的定位精度、推力和最高运行速度。

丝杆旋转一圈时，滚珠螺母移动的距离称为导程。在相同电机扭矩条件下，小导程通常能够获得更高的机械分辨率和更大的轴向推力；大导程则有利于提高直线速度，但通常需要更大的驱动扭矩，并对加减速控制提出更高要求。

滚珠丝杆按照加工工艺可分为研磨丝杆和轧制丝杆。研磨丝杆通常适用于导程精度和定位性能要求较高的设备；轧制丝杆则在精度、成本和交付周期之间具有较好的平衡，广泛应用于一般工业自动化设备。

滚珠丝杆轴的重要参数

• 丝杆公称直径
• 丝杆导程
• 导程精度等级
• 有效行程
• 丝杆底径
• 额定动负载和额定静负载
• 临界转速
• 抗压屈曲能力

对于长行程模组，需要特别关注丝杆直径、支撑方式和旋转速度。较长且较细的丝杆在高速旋转时可能出现振动或甩动现象。在垂直安装或大推力应用中，还需要校核丝杆的抗压屈曲能力。

2. 滚珠螺母

滚珠螺母安装在滚珠丝杆轴外部，内部加工有与丝杆相匹配的螺旋滚道。循环滚珠在丝杆和螺母滚道之间滚动，使螺母能够以较低摩擦沿丝杆移动。

滚珠螺母的主要作用

• 在滚珠丝杆轴和工作滑台之间传递轴向力。
• 容纳并引导循环滚珠运动。
• 连接丝杆传动机构与工作滑台。
• 控制丝杆副的轴向间隙和传动刚性。

滚珠螺母通常通过螺母座、法兰或专用连接结构固定在工作滑台上。螺母安装面必须具有足够刚性和较好的同轴度。如果安装位置偏斜，可能导致负载分布不均、运行阻力增大、异常噪声和局部磨损。

滚珠螺母预压

预压可以减小或消除滚珠丝杆与螺母之间的轴向间隙，从而提高传动刚性、反向定位精度和重复定位精度，特别适合频繁进行正反向运动的应用。

但预压并不是越大越好。预压过大会增加摩擦阻力、电机负载和运行温升。因此，需要根据精度、速度、负载和运行频率选择合适的预压等级。

常见预压方式包括加大滚珠预压、变位导程预压和双螺母预压。紧凑型工业模组通常采用出厂调整完成的单螺母预压结构，以兼顾安装尺寸、刚性和成本。

3. 循环滚珠

循环滚珠是安装在滚珠丝杆轴和滚珠螺母之间的精密钢球。钢球沿承载滚道滚动，随后进入回流通道，再重新回到承载区域，从而形成连续循环。

这种循环结构能够保证滚珠螺母持续移动，同时避免滚珠脱离丝杆副。

循环滚珠的主要作用

• 降低丝杆轴与滚珠螺母之间的滑动摩擦。
• 通过滚动接触传递轴向负载。
• 提高机械传动效率。
• 保证加速和减速过程更加平稳。
• 减少滚道磨损并延长使用寿命。

滚珠的直径、数量、材料质量以及滚道几何精度都会影响滚珠丝杆副的负载能力和运行平稳性。当滚道中进入粉尘、金属碎屑，或者润滑不足、回流结构损坏时，可能造成滚珠循环不畅，出现振动、噪声甚至卡滞。

常见滚珠循环方式包括内循环器、端盖式循环、回流管式循环等。具体结构需要根据螺母尺寸、导程、运行速度和制造要求进行选择。

4. 直线导轨

直线导轨用于限定工作滑台的运动方向，并承受外部负载。虽然滚珠丝杆可以产生轴向驱动力，但不适合直接承担主要径向负载和力矩负载。

直线导轨能够承受这些外部作用力，并保证滑台在整个行程范围内保持稳定和准确的直线运动。

直线导轨的主要作用

• 提供平直且可重复的运动轨迹。
• 承受垂直、水平和侧向负载。
• 抵抗俯仰、偏摆和滚转力矩。
• 避免滚珠丝杆承受过大的侧向力。
• 提高滑台在加减速过程中的稳定性。

导轨直线度、安装精度和底座刚性会直接影响模组的整体精度。即使使用高精度滚珠丝杆，如果导轨安装面发生变形或加工精度不足，模组仍然难以获得稳定的定位性能。

紧凑型滚珠丝杆模组通常采用一条直线导轨配合两个导轨滑块。宽型或重载模组则可能使用两条平行导轨，以提高承载能力和抗力矩性能。

5. 导轨滑块

导轨滑块安装在直线导轨上，并沿导轨进行直线移动。滑块内部包含循环滚动体，使滑块能够在较低摩擦条件下承载负载并保持平稳运动。

导轨滑块的主要作用

• 连接直线导轨与工作滑台。
• 将工作负载传递到底座和设备机架。
• 分散径向负载和力矩负载。
• 保持低摩擦、高稳定性的直线运动。

滑块的数量、规格和安装间距决定了模组抵抗力矩负载的能力。通常情况下，适当增加两个滑块之间的距离，可以提高模组抵抗俯仰力矩和偏摆力矩的能力。

导轨滑块上通常还设置有密封片、刮油片和润滑接口，用于减少粉尘和颗粒进入滚动轨道。

在模组装配过程中，需要保证导轨滑块和滚珠螺母之间具有良好的平行度，避免其中一个部件被迫补偿另一个部件的安装误差，否则容易产生内部应力和不均匀磨损。

6. 支撑轴承

支撑轴承用于保持滚珠丝杆轴正确的轴向和径向位置，同时允许丝杆稳定旋转。大多数滚珠丝杆模组采用固定端与支撑端相结合的安装方式。

固定端支撑轴承

固定端通常采用成对角接触轴承或专用精密丝杆支撑轴承。固定端能够限制丝杆的轴向位置，并承受两个方向的轴向推力。

固定端轴承的安装质量和预压状态会直接影响丝杆模组的轴向刚性、定位稳定性和旋转精度。

支撑端或浮动端轴承

丝杆另一端通常采用径向支撑轴承。该轴承主要限制丝杆的径向摆动，同时允许丝杆在温度变化时产生少量轴向伸缩，从而避免丝杆因热膨胀受到过度约束。

支撑轴承的主要作用

• 保持滚珠丝杆轴的安装同轴度。
• 承受丝杆传动产生的轴向力。
• 减少丝杆振动和径向摆动。
• 提高丝杆允许旋转速度。
• 控制固定端的轴向位移。

轴承预压不正确、锁紧螺母松动或轴承损坏，都可能造成异常噪声、反向间隙增大和定位不稳定。安装时应按照规定顺序锁紧，并保证合适的轴承预压。

7. 联轴器

联轴器用于连接电机输出轴和滚珠丝杆输入轴。其主要作用是在传递电机扭矩的同时，补偿少量角向、平行或轴向安装误差。

联轴器的主要作用

• 将电机扭矩传递至滚珠丝杆。
• 补偿轴系之间的微小同轴度误差。
• 降低电机与丝杆之间的冲击传递。
• 减少安装误差对轴承和电机轴的附加载荷。

滚珠丝杆模组常用联轴器包括螺旋切缝联轴器、波纹管联轴器、膜片联轴器和弹性体联轴器。高精度定位系统通常需要选择扭转刚性高、旋转间隙小的联轴器。

柔性联轴器只能补偿较小的安装误差，不能用于修正严重的电机与丝杆不同轴问题。过大的同轴度误差会增加轴承负载，引起振动，并缩短电机轴承和丝杆支撑轴承的寿命。

选择联轴器时，需要确认孔径、额定扭矩、允许转速、夹紧方式以及两端轴径是否与电机和滚珠丝杆相匹配。

8. 工作滑台

工作滑台是安装工件、夹具、执行机构或其他运动轴的移动平台。滑台将滚珠螺母与导轨滑块连接起来，并把滚珠丝杆产生的直线运动传递给外部负载。

工作滑台的主要作用

• 为外部负载提供刚性安装平面。
• 连接滚珠螺母和导轨滑块。
• 将负载均匀分配到导向部件。
• 传递加速和减速过程中产生的惯性力。
• 支持XY、XZ和XYZ等多轴系统组合。

工作滑台需要具有足够的厚度和刚性，避免在负载作用下发生明显变形。即使滚珠丝杆和导轨选型正确，如果滑台刚性不足，也可能导致安装面变形和定位误差增大。

滑台表面通常加工有螺纹孔、定位孔、销孔和基准面，便于安装夹具或其他运动机构。负载应尽量均匀安装，并靠近滑台表面，以减少偏心距离和倾覆力矩。

9. 电机安装座

电机安装座用于固定伺服电机或步进电机，并保持电机轴与滚珠丝杆之间的相对位置。电机安装座通常与固定端轴承座或模组底座连接。

电机安装座的主要作用

• 确定电机与滚珠丝杆之间的安装位置。
• 保持联轴器两端轴系的同轴度。
• 承受电机运行时产生的反作用扭矩。
• 在电机和模组之间提供刚性连接界面。
• 方便电机安装、拆卸和更换。

如果电机安装座加工精度不足或结构刚性较低，可能造成联轴器不同轴、运行振动和定位不稳定。电机安装座的法兰尺寸、止口直径、轴孔尺寸和螺栓孔位必须与电机规格相匹配。

当同一款模组需要适配不同品牌或不同机座号的电机时，可以通过电机转接板实现安装尺寸转换。

10. 传感器

传感器用于向运动控制器提供原点信号和行程限位信号，防止工作滑台超出安全机械行程，并帮助设备建立可重复的零点位置。

滚珠丝杆模组常用传感器

• 原点传感器：设备回零时用于建立机械参考位置。
• 正限位传感器：检测滑台正方向的最大安全位置。
• 负限位传感器：检测滑台负方向的最大安全位置。
• 附加位置传感器：确认滑台是否到达指定工艺位置。

常见传感器类型包括电感式接近传感器、光电传感器、磁性传感器和机械限位开关。

传感器安装位置需要预留足够的减速距离，使滑台在到达机械极限之前能够安全停止。控制系统中的软件限位通常应设置在物理限位传感器以内，从而形成额外的安全保护。

传感器线缆应避免长期受到反复弯折、油污、切削液和电磁干扰。在高频往复运行设备中，应采用适合拖链运动的柔性线缆，并合理规划走线。

11. 润滑组件

润滑组件用于向滚珠丝杆滚道、滚珠螺母和导轨滑块提供润滑脂或润滑油。良好的润滑能够降低摩擦、控制温升、防止锈蚀并延长零部件使用寿命。

常见润滑组件

• 注油嘴
• 润滑接口
• 油管或脂管
• 润滑分配器
• 自动润滑装置
• 密封件和刮油片

润滑周期与运行速度、负载、累计行程、工作频率、环境污染程度和润滑剂类型有关。高速、重载或粉尘较多的应用通常需要缩短检查和润滑周期。

润滑不足会导致摩擦增大、磨损加剧、噪声上升和温度升高。但润滑剂添加过多，也可能增加运行阻力和高速运行时的温升。因此，应按照要求使用合适类型和适量的润滑剂。

不同类型润滑脂之间可能存在兼容性问题。更换润滑脂类型前，应根据部件要求清除原有润滑剂，避免混合后降低润滑性能。

各部件如何协同工作

滚珠丝杆模组运行时，电机输出轴带动联轴器旋转，联轴器将扭矩传递给滚珠丝杆轴。丝杆旋转后，通过循环滚珠的滚动作用，使滚珠螺母沿丝杆轴方向移动。

滚珠螺母与工作滑台固定连接，因此螺母的移动会带动滑台沿直线导轨运行。导轨滑块用于承受负载产生的径向力和力矩，支撑轴承则保证丝杆在旋转过程中的轴向和径向位置稳定。

运动控制器通过电机编码器和模组传感器控制位置、速度和加速度。润滑组件在滚动接触面之间形成润滑膜，密封件和防护罩则用于减少粉尘、碎屑和其他污染物进入模组内部。

滚珠丝杆模组的主要动力传递路径为：

电机 → 联轴器 → 滚珠丝杆轴 → 循环滚珠 → 滚珠螺母 → 工作滑台 → 外部负载

与此同时，直线导轨、导轨滑块、支撑轴承、传感器和润滑系统共同保证模组的导向精度、运行稳定性、安全性和使用寿命。

滚珠丝杆模组核心部件选型因素

滚珠丝杆模组的各个部件不能单独进行选型，而应作为一个完整运动系统综合评估。主要选型因素包括以下几个方面。

负载能力

滚珠丝杆、滚珠螺母、导轨滑块、支撑轴承和工作滑台都需要满足静态负载、动态负载和加速惯性力要求。对于偏心安装的负载，还需要计算导轨系统承受的俯仰、偏摆和滚转力矩。

运行速度

模组最高速度受到丝杆导程、电机转速、丝杆直径、丝杆长度、轴承支撑方式和临界转速限制。对于高速应用，可以选择较大导程的丝杆，但同时需要校核驱动扭矩和定位控制性能。

定位精度

模组定位精度受到丝杆导程误差、反向间隙、螺母预压、轴承刚性、导轨直线度、底座加工精度和控制补偿等多项因素影响。仅选择高精度滚珠丝杆，并不能直接保证整套模组具有相同等级的系统精度。

行程长度

行程越长，越需要关注丝杆甩动、抗压屈曲和热膨胀问题。有效行程必须结合丝杆转速、轴向负载和支撑结构进行综合计算。

工作频率

高频连续运行会产生更多热量，需要重点考虑润滑周期、螺母预压、电机容量、轴承寿命和滚珠丝杆的额定动负载。

使用环境

粉尘、金属碎屑、水汽、化学介质和洁净室要求，都会影响防护罩、密封件、润滑系统和耐腐蚀材料的选择。

安装方向

垂直安装时需要考虑负载重力、电机保持扭矩、制动器配置，以及断电后防止滑台失控下落的安全措施。

滚珠丝杆模组部件维护与检查

定期检查能够及时发现部件松动、润滑不足和异常磨损，避免轻微问题发展为定位失效或机械损坏。

建议检查项目

• 检查滚珠丝杆和直线导轨表面是否存在粉尘或异物。
• 检查润滑状态，并按照要求补充润滑脂。
• 检查联轴器是否松动、开裂或变形。
• 检查支撑轴承是否存在异常噪声和温升。
• 检查工作滑台安装螺栓和负载紧固件。
• 确认传感器位置、接线和触发状态是否正常。
• 观察反向间隙、振动和重复定位精度是否发生变化。
• 检查防护罩、密封件和刮油片是否损坏。

常见部件异常表现

当模组出现严重噪声、卡滞、快速温升或定位精度突然变化时，应停止设备并进行检查。继续在异常状态下运行，可能损坏丝杆滚道、滚珠螺母、导轨滑块和支撑轴承。

哪些部件对定位精度影响最大？

滚珠丝杆和滚珠螺母会直接影响导程精度、反向间隙和轴向刚性，但模组整体精度还取决于多个配套部件。

• 支撑轴承决定丝杆轴向位置是否稳定。
• 联轴器影响旋转传递精度和轴系同轴度。
• 直线导轨影响滑台运行直线度。
• 工作滑台和底座会影响结构变形量。
• 电机编码器和控制系统决定指令分辨率和反馈性能。

因此，滚珠丝杆模组的系统精度应在工作滑台或负载安装面上进行检测，而不能仅根据滚珠丝杆的精度等级进行判断。

滚珠丝杆模组由哪些部件承受负载？

轴向驱动力主要通过滚珠丝杆轴、循环滚珠和滚珠螺母进行传递。外部径向负载和力矩负载则应主要由直线导轨和导轨滑块承担。

工作滑台将负载分配至各个导轨滑块，铝合金底座再将作用力传递到设备机架。正确的负载安装方式能够避免滚珠丝杆承受过大的侧向力。

为什么滚珠丝杆模组需要部件匹配？

即使模组采用了高质量零部件，如果各部件规格不匹配，整机性能仍然可能无法达到要求。例如：

• 大导程丝杆搭配功率不足的电机，可能无法提供足够的加速推力。
• 高预压滚珠螺母搭配刚性不足的底座，难以获得稳定定位效果。
• 高速旋转的长丝杆如果轴承支撑不足，容易出现振动和甩动。
• 负载安装位置过高，可能超过导轨滑块允许的力矩负载。
• 高精度丝杆如果安装同轴度较差，会产生异常阻力和快速磨损。

因此，滚珠丝杆模组设计需要对传动系统、导向系统、支撑结构、驱动系统和控制系统进行协调选型。

常见问题

滚珠丝杆模组有哪些主要部件？

主要部件包括滚珠丝杆轴、滚珠螺母、循环滚珠、直线导轨、导轨滑块、支撑轴承、联轴器、工作滑台、电机安装座、传感器和润滑组件。

滚珠螺母有什么作用？

滚珠螺母沿旋转中的滚珠丝杆轴移动，并将轴向力传递给工作滑台。螺母内部还负责容纳循环滚珠，并控制丝杆副的轴向间隙。

滚珠丝杆为什么需要循环滚珠？

循环滚珠可以将传统的滑动摩擦转变为滚动摩擦，从而提高传动效率、运动平稳性和定位性能。回流通道能够使滚珠不断返回承载滚道，实现连续循环。

滚珠丝杆是否直接承受工作负载？

滚珠丝杆主要传递轴向驱动力。外部径向负载和力矩负载应由直线导轨和导轨滑块承担，避免丝杆受到过大的侧向力。

固定端轴承有什么作用？

固定端轴承用于限制滚珠丝杆的轴向位置，并承受正反两个方向的轴向推力，对丝杆模组的传动刚性和定位稳定性具有重要影响。

滚珠丝杆模组为什么需要联轴器？

联轴器用于将电机扭矩传递给滚珠丝杆，同时补偿少量轴系安装误差。精密运动系统通常采用扭转刚性较高、旋转间隙较小的联轴器。

滚珠螺母预压有什么作用？

滚珠螺母预压可以减小轴向间隙，提高传动刚性、反向定位精度和重复定位精度。但预压过大会增加摩擦阻力、电机负载和运行温升。

滚珠丝杆模组多久润滑一次？

润滑周期与运行速度、负载、累计行程、工作频率和使用环境有关。应按照模组或核心部件的润滑要求执行，高速、重载和粉尘环境需要更加频繁地检查润滑状态。

滚珠丝杆模组出现异常噪声的原因有哪些？

常见原因包括润滑不足、滚道污染、轴承损坏、联轴器不同轴、安装螺栓松动、滚珠回流结构损坏以及滚珠螺母预压过大。

滚珠丝杆模组的零部件可以单独更换吗？

多数部件可以单独更换，但替换部件需要与原有尺寸、预压等级、精度等级和安装结构相匹配。更换滚珠丝杆、螺母、轴承或导轨部件后，应重新检查安装同轴度和定位精度。

结论

滚珠丝杆模组并不是由单一传动部件决定性能的机械装置，而是一套由多个精密部件共同组成的直线运动系统。滚珠丝杆轴、滚珠螺母和循环滚珠负责产生高效率直线运动，直线导轨和导轨滑块负责支撑外部负载。

支撑轴承、联轴器、工作滑台和电机安装座用于保持结构刚性和轴系同轴度；传感器负责行程保护和原点定位；润滑组件则用于降低摩擦、控制温升并减少部件磨损。

在选择滚珠丝杆模组时，应根据负载、行程、速度、精度、工作频率、安装方向和使用环境，对整套部件系统进行综合评估。合理选型、精确装配和定期维护，是保证模组长期稳定运行和维持定位精度的关键。
