적절한 윤활은 기계의 정확성, 부드러움 및 서비스 수명을 유지하는 데 필수적입니다.볼 스크류 선형 모듈. 볼 스크류, 볼 너트, 선형 가이드 레일 및 가이드 블록은 모두 안정적인 윤활막을 사용하여 마찰을 줄이고 금속 간 직접적인 접촉을 방지합니다.
윤활이 부족하면 소음 증가, 온도 상승, 불안정한 움직임, 빠른 마모 및 위치 정확도 손실이 발생할 수 있습니다. 그러나 과도한 윤활은 저항을 생성하고 오염 물질을 끌어들이고 내부 압력을 증가시킬 수도 있습니다. 따라서 올바른 유지 관리를 위해서는 적절한 윤활제 선택, 정확한 윤활 지점, 제어된 양 및 적절한 윤활 간격이 필요합니다.
볼 스크류 선형 모듈에 윤활이 필요한 이유는 무엇입니까?
작동 중에는 볼 너트와 가이드 블록 내부의 순환 볼이 구름 표면에 반복적으로 접촉합니다. 구름 마찰은 미끄럼 마찰보다 낮지만 부품은 여전히 압력, 진동 및 온도 변화를 경험합니다.
윤활은 몇 가지 중요한 기능을 수행합니다.
- 전동체와 전동면 사이의 마찰 감소
- 직접적인 금속 대 금속 접촉을 방지합니다.
- 볼 스크류, 볼 너트, 가이드 레일 및 블록의 마모 감소
- 저속 및 고속에서 모션 부드러움을 향상시킵니다.
- 포지셔닝 정확도와 반복성을 유지하는 데 도움이 됩니다.
- 작동 소음 및 진동 감소
- 습기와 부식으로부터 금속 표면을 보호합니다.
- 접촉 표면에서 작은 마모 입자를 제거하는 데 도움이 됩니다.
- 직선 운동 시스템의 유지 보수 수명을 연장합니다.
윤활로는 이미 손상된 부품을 수리할 수 없습니다. 볼 스크류에 구멍이 심하거나, 가이드 레일이 긁히거나, 볼 너트에 백래시가 과도한 경우 추가 그리스에만 의존하는 대신 마모된 부품을 검사하고 교체해야 합니다.
그리스 윤활 및 오일 윤활
볼 스크류 선형 모듈은 일반적으로 그리스로 윤활되지만 고속, 중앙 집중식 또는 연속 작동 시스템에서는 오일 윤활이 사용될 수 있습니다.
그리스 윤활
그리스는 구름면에 잘 부착되고 비교적 오랫동안 윤활 부위에 남아 있기 때문에 널리 사용됩니다. 조립 시스템, 검사 기계, 디스펜스 장비 및 자재 취급 시스템을 포함한 대부분의 산업 자동화 장비에 적합합니다.
그리스 윤활의 주요 장점은 다음과 같습니다.
- 간단한 유지보수 절차
- 더 길어진 재윤활 간격
- 우수한 밀봉 및 오염 저항성
- 윤활유 누출 위험이 낮음
- 수평, 수직 및 경사 설치에 적합
주된 한계는 과도한 그리스가 특히 고속 또는 저온 응용 분야에서 움직임 저항을 증가시킬 수 있다는 것입니다.
오일 윤활
오일은 흐름 저항이 낮고 접촉 표면에서 열과 오염 물질을 지속적으로 운반할 수 있습니다. 고속 장비, 중앙 집중식 윤활 시스템 및 지속적인 작동이 필요한 응용 분야에 자주 사용됩니다.
오일 윤활의 주요 장점은 다음과 같습니다.
- 고속에서 낮은 점성 저항
- 더 나은 열 방출
- 자동 시스템 연결 시 지속적인 윤활유 공급
- 여러 윤활 지점에 더 쉽게 분배
오일 윤활에는 적절한 씰, 파이프라인, 계량 장치 및 수집 수단이 필요합니다. 너무 묽은 오일은 모듈에서 누출될 수 있고, 너무 두꺼운 오일은 작은 윤활 통로를 통해 올바르게 흐르지 않을 수 있습니다.
볼 나사 선형 모듈용 그리스 선택 방법
선택한 그리스는 볼 스크류, 리니어 가이드, 작동 속도, 하중, 온도 및 주변 환경과 호환되어야 합니다. 표준 산업용 볼 스크류 모듈에는 고품질 리튬 기반 또는 리튬 복합 그리스가 일반적으로 사용됩니다.
중요한 그리스 선택 요소는 다음과 같습니다.
| 선택 요소 | 권장 고려 사항 |
|---|---|
| 기유 점도 | 과도한 저항을 발생시키지 않고 안정적인 피막을 형성할 수 있는 점도를 사용하십시오. |
| 일관성 등급 | 중간 점도의 그리스는 일반적으로 표준 선형 모션 시스템에 적합합니다. |
| 작동 속도 | 고속 모듈에는 일반적으로 저항이 낮고 기계적 안정성이 우수한 그리스가 필요합니다. |
| 짐 | 고하중 적용에는 강화된 하중 전달 및 내마모 특성을 갖춘 그리스가 필요할 수 있습니다. |
| 온도 | 예상되는 최소 및 최대 온도 전반에 걸쳐 그리스가 안정적으로 유지되는지 확인하십시오. |
| 환경 | 클린룸, 식품 장비, 진공 시스템 및 부식성 환경에는 특수 윤활제가 필요할 수 있습니다. |
| 재료 호환성 | 윤활제는 씰, 스크레이퍼, 플라스틱 순환 부품 및 보호 커버와 호환되어야 합니다. |
색상이나 외관만 보고 그리스를 선택하지 마십시오. 비슷한 색상의 두 가지 그리스는 서로 다른 기유, 증점제, 첨가제를 사용할 수 있습니다.
다른 그리스를 혼합하지 마십시오
다른 그리스는 화학적으로 호환되지 않을 수 있습니다. 혼합하면 분리, 경화, 연화 또는 윤활 성능 저하가 발생할 수 있습니다. 다른 윤활제로 변경할 경우 기존 그리스를 최대한 제거하고 호환성을 확인한 후 새 그리스를 도포하십시오.

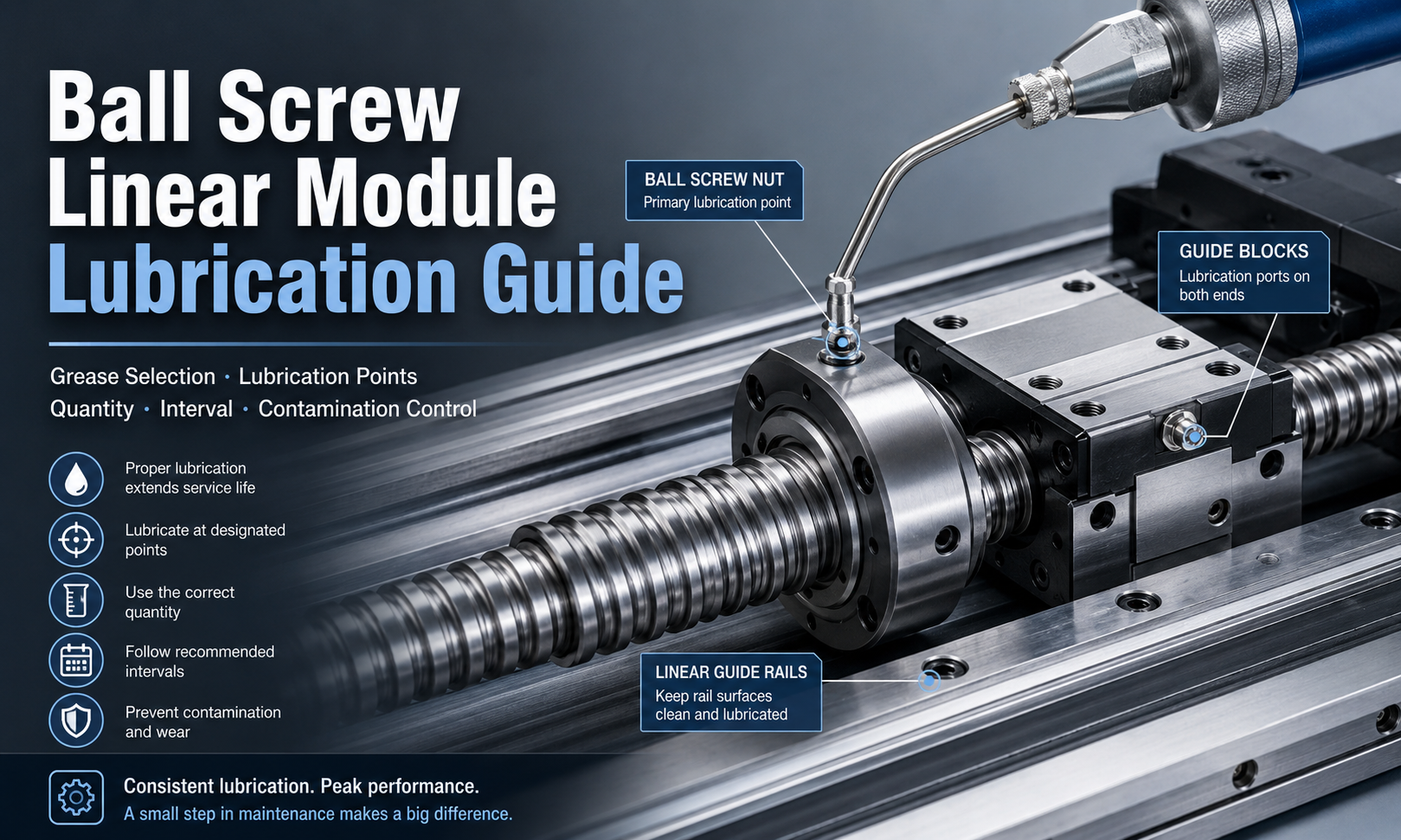

볼 스크류 선형 모듈의 윤활 지점
볼 스크류 선형 모듈에는 일반적으로 볼 스크류 어셈블리와 선형 가이드 어셈블리라는 두 가지 주요 윤활 영역이 포함됩니다.
볼 스크류 및 볼 너트
볼 스크류 윤활 지점은 일반적으로 볼 너트나 캐리지에 위치합니다. 일부 모듈에는 그리스 니플, 나사식 윤활 포트 또는 연결된 윤활 튜브가 포함되어 있습니다. 이 지점을 통해 도포된 그리스는 볼 너트 순환 시스템으로 들어가고 이동 중에 나사 궤도를 따라 퍼집니다.
모듈에 전용 윤활 포트가 없는 경우 노출된 나사 궤도에 소량의 그리스를 고르게 도포할 수 있습니다. 그런 다음 캐리지를 천천히 이동하여 윤활유를 분산시켜야 합니다.
선형 가이드 레일 및 가이드 블록
가이드 블록의 엔드 캡에는 그리스 니플이나 윤활 포트가 있을 수 있습니다. 일부 컴팩트 모듈은 윤활유를 여러 가이드 블록에 분배하는 중앙 집중식 채널을 사용합니다.
가이드 블록에 직접 접근할 수 없는 경우 가이드 레일 궤도에 얇고 균일한 그리스 층을 도포할 수 있습니다. 캐리지를 천천히 움직이면 가이드 블록이 그리스를 내부적으로 수집하고 분배할 수 있습니다.
지지 베어링
고정단 및 부동단 지지 베어링은 조립 중에 사전 윤활 및 밀봉되는 경우가 많습니다. 일반적으로 빈번한 외부 윤활이 필요하지 않습니다. 모듈 설계에 지정된 윤활 지점이 포함되어 있지 않으면 베어링 하우징에 그리스를 주입하지 마십시오.
커플링 및 모터 부품
유연한 커플링, 서보 모터 및 모터 마운트에는 일반적으로 일상적인 모듈 유지 관리 중에 그리스가 필요하지 않습니다. 커플링에 그리스를 바르면 먼지가 쌓일 수 있으며 클램핑이나 정렬을 방해할 수 있습니다.
볼 스크류 선형 모듈 윤활 방법
윤활 절차는 장비가 정지된 상태에서 수행되어야 하며 예상치 못한 시동이 발생하지 않도록 보호해야 합니다.
- 기계를 멈추고 전원 공급 장치를 분리하거나 잠급니다.
- 윤활 포트와 노출된 궤도에 접근할 수 있는 위치로 캐리지를 이동합니다.
- 필요한 경우에만 보호 커버나 벨로우즈를 제거하십시오.
- 깨끗하고 보푸라기가 없는 천으로 먼지, 오래된 그리스, 오염 물질을 닦아냅니다.
- 나사, 가이드 레일, 씰 및 스크레이퍼에 손상이 있는지 검사하십시오.
- 새 윤활유가 깨끗하고 기존 윤활유와 호환되는지 확인하십시오.
- 지정된 윤활 포트를 통해 조절된 양의 그리스를 도포하십시오.
- 사용 가능한 포트가 없으면 지정된 레이스웨이에 얇고 균일한 층을 적용하십시오.
- 전체 사용 가능한 스트로크를 통해 캐리지를 여러 번 천천히 이동하십시오.
- 씰 주변으로 밀려나오거나 스트로크 엔드에 모인 여분의 그리스를 제거하십시오.
- 모든 보호 커버를 다시 설치하고 모듈 내부에 도구나 천이 남아 있지 않은지 확인하십시오.
- 모듈을 저속으로 실행하고 소음, 저항, 온도 및 동작 부드러움을 확인합니다.
재윤활 직후에는 모듈을 최대 속도로 작동하지 마십시오. 짧은 저속 작동 기간은 윤활유를 분배하고 순환 영역에서 과도한 그리스를 배출하는 데 도움이 됩니다.
그리스를 얼마나 도포해야 합니까?
윤활량은 나사 직경, 너트 크기, 가이드 블록 크기, 스트로크, 속도 및 윤활 구조에 따라 달라집니다. 정확한 수량을 사용할 수 있을 때마다 모듈 제조업체의 유지 관리 지침을 사용해야 합니다.
일반적으로 목표는 볼 너트, 가이드 블록 또는 모듈 캐비티를 완전히 채우는 것보다 얇고 연속적인 윤활막을 생성하는 것입니다.
수량이 충분할 수 있다는 징후는 다음과 같습니다.
- 활성 궤도에 얇은 윤활막이 보입니다.
- 여러 번의 저속 사이클 후에 캐리지가 부드럽게 움직입니다.
- 작동 소음이 감소하거나 안정적으로 유지됩니다.
- 씰에서 많은 양의 그리스가 흘러나오지 않습니다.
- 모터 전류 및 운동 저항은 정상으로 유지됩니다.
한번에 많은 양을 도포한다고 해서 반드시 윤활 간격이 연장되는 것은 아닙니다. 일반적으로 내부 공간을 완전히 채우는 것보다 적당한 간격으로 적당량을 도포하는 것이 더 효과적입니다.
권장 윤활 간격
모든 볼 스크류 선형 모듈에는 보편적인 윤활 간격이 없습니다. 유지보수 빈도는 이동 거리, 작동 시간, 속도, 하중, 온도 및 오염 수준에 따라 조정되어야 합니다.
| 작동 조건 | 윤활 고려 사항 |
|---|---|
| 깨끗한 환경과 간헐적인 작동 | 장비에 지정된 표준 예방 유지보수 간격을 사용하십시오. |
| 지속적인 생산 | 누적 이동 거리가 급격히 증가하므로 더 자주 검사하고 윤활유를 윤활하십시오. |
| 고속 왕복 운동 | 간격을 줄이고 그리스 상태, 온도 및 모터 전류를 모니터링하십시오. |
| 무거운 하중 또는 높은 가속도 | 구름 접촉 응력이 높으므로 검사 간격을 더 짧게 하십시오. |
| 먼지가 많거나 가공 환경 | 자주 검사하여 오염된 그리스가 볼 너트와 가이드 블록에 들어가지 않도록 하십시오. |
| 고온 환경 | 그리스의 산화, 건조, 누출 여부를 점검하십시오. |
| 장기간의 비활성 | 모듈을 다시 시작하기 전에 부식이나 그리스 분리를 검사하십시오. |
윤활은 작동 시간, 달력 시간, 누적 이동 거리 또는 생산 주기를 기준으로 예약할 수 있습니다. 용도가 매우 다양한 장비의 경우 누적 이동 거리가 달력 시간보다 더 대표적인 경우가 많습니다.
윤활 간격을 단축시키는 요인
모듈이 다음 조건 중 하나 이상에서 작동하는 경우 재윤활 간격을 줄여야 합니다.
- 고속연속왕복
- 빈번한 가속 및 감속
- 무거운 탑재량 또는 높은 모멘트 하중
- 수직 설치
- 높은 주변 온도
- 먼지, 금속 조각 또는 연마 입자
- 냉각수, 물 미스트 또는 화학물질 노출
- 윤활유 재분포가 제한된 긴 스트로크
- 노출된 나사 및 가이드 레일을 자주 청소합니다.
- 최대 정격 속도 또는 부하 근처에서 작동
주요 유지보수, 장거리 운송, 장기간 보관 또는 사고로 인한 오염 후에도 윤활 검사를 수행해야 합니다.
윤활 중 오염 방지
윤활유 오염은 조기 볼 스크류 및 가이드 레일 마모의 주요 원인 중 하나입니다. 먼지, 칩 및 경화된 그리스는 구름 접촉 영역을 순환하여 정밀 궤도를 손상시킬 수 있습니다.
오염을 줄이려면 다음 방법을 사용하십시오.
- 그리스 건을 연결하기 전에 그리스 니플을 청소하십시오.
- 윤활유 종류별로 전용 그리스건을 사용하세요.
- 사용하지 않을 때는 윤활유 용기를 닫아 두십시오.
- 모듈에서 제거된 그리스를 재사용하지 마십시오.
- 깨끗하고 보풀이 없는 천과 도구를 사용하세요.
- 손상된 씰, 스크레이퍼 및 보호 커버 교체
- 칩과 절삭유가 모듈 개구부로 유입되는 것을 방지합니다.
- 맨손으로 그리스를 바르지 마십시오.
- 윤활유는 습기, 먼지, 직사광선을 피해 보관하십시오.
기존 그리스가 심하게 오염된 경우 새 그리스를 추가하기만 하면 연마재가 순환 시스템에 더 깊이 들어갈 수 있습니다. 먼저 제조업체가 승인한 유지 관리 절차에 따라 모듈을 청소해야 합니다.
과도한 윤활의 위험
더 많은 윤활유가 항상 더 나은 보호 기능을 제공하는 것은 아닙니다. 과도한 그리스는 여러 가지 작동 문제를 일으킬 수 있습니다.
- 이동저항 증가
- 더 높은 서보 모터 전류
- 볼 너트 또는 가이드 블록의 온도 상승
- 최대 속도 감소
- 불안정한 저속 이동
- 씰과 커버 주변의 그리스 누출
- 센서, 케이블 또는 주변 제품의 오염
- 먼지 및 연마 입자 수집
- 밀폐된 순환 구역 내부의 압력 증가
윤활 후에는 스트로크 끝이나 씰 주변에 쌓인 과도한 그리스를 제거해야 합니다. 그런 다음 드라이브 부하와 온도를 관찰하면서 모듈을 저속으로 작동해야 합니다.
윤활 부족의 증상
다음 증상은 윤활막이 불충분하거나 악화되었음을 나타낼 수 있습니다.
- 건조하거나 금속성 작동 소음
- 마찰 또는 모터 전류 증가
- 저속에서 고르지 못한 움직임
- 볼 너트 또는 가이드 블록 온도가 더 높음
- 스크류 또는 가이드 궤도의 눈에 보이는 건조함
- 갈색 또는 검정색 마모 잔여물
- 위치 반복성 감소
- 가속 또는 방향 변경 중 진동
이러한 증상은 정렬 불량, 오염, 베어링 손상, 과도한 예압 또는 부품 마모로 인해 발생할 수도 있습니다. 따라서 윤활유는 모듈의 기계적 상태와 함께 검사되어야 합니다.
자동 윤활 시스템
자동 윤활은 연속 생산 라인, 접근할 수 없는 영역 또는 윤활 지점이 많은 다축 시스템에 설치된 모듈에 유용할 수 있습니다. 중앙 집중식 시스템은 프로그래밍된 간격으로 측정된 양의 그리스 또는 오일을 전달할 수 있습니다.
자동 시스템에는 다음이 포함되어야 합니다.
- 윤활유 저장소
- 펌프 또는 압력 소스
- 계량 분배기
- 호환 가능한 튜브 및 피팅
- 필요한 경우 체크 밸브
- 저레벨 또는 압력 모니터링
- 윤활유 공급 확인을 위한 유지 관리 방법
자동 윤활은 검사를 없애지 않습니다. 막힌 튜브, 빈 저장소 및 고장난 계량 장치는 제어 시스템이 계속 작동하더라도 윤활 없이 모듈을 떠날 수 있습니다.
윤활유 유지보수 체크리스트
- 올바른 윤활유 사양을 확인하세요.
- 윤활유 보관상태 및 사용기한 안내를 확인하세요
- 사용하기 전에 모든 윤활 포트를 청소하십시오.
- 볼 스크류와 가이드 레일의 오염 여부를 검사하십시오.
- 씰, 스크레이퍼 및 보호 커버를 점검하십시오.
- 올바른 지점에 윤활유를 바르십시오.
- 윤활량 제어
- 캐리지를 천천히 움직여서 윤활유를 분배하십시오.
- 과도한 그리스 제거
- 윤활 후 모터 전류, 소음, 온도 확인
- 유지보수 날짜, 윤활유 종류 및 수량을 기록합니다.
- 실제 작동 조건에 따라 다음 검사를 설정합니다.
자주 묻는 질문
볼스크류 리니어 모듈에는 어떤 그리스를 사용해야 합니까?
일반적으로 볼스크류 및 리니어 가이드용으로 설계된 고품질 그리스가 적합합니다. 최종 선택에서는 속도, 하중, 온도, 환경, 기존 그리스 및 씰링 재료와의 호환성을 고려해야 합니다.
일반 베어링 그리스를 사용할 수 있나요?
일부 범용 베어링 그리스는 표준 조건에서 작동할 수 있지만 모든 정밀 선형 모션 시스템에 자동으로 적합하지는 않습니다. 사용 전 그리스 점도, 기유 점도, 첨가제, 적합성을 확인해야 합니다.
볼 스크류와 가이드 레일에 동일한 그리스를 사용해야 합니까?
많은 모듈이 두 구성 요소 모두에 호환 가능한 하나의 그리스를 사용하므로 유지 관리가 단순화됩니다. 그러나 특수한 용도에는 다른 윤활제가 필요할 수 있습니다. 모듈 및 구성요소 제조업체의 사양을 따르세요.
볼 스크류 모듈은 얼마나 자주 윤활되어야 합니까?
간격은 작동 시간, 누적 이동, 속도, 부하, 온도 및 오염에 따라 달라집니다. 연속적이고 고속이거나 먼지가 많은 작업은 깨끗하고 간헐적인 작업보다 더 자주 검사해야 합니다.
노출된 볼스크류에 그리스를 직접 도포할 수 있나요?
예, 전용 윤활 포트를 사용할 수 없고 모듈 설계가 이를 허용하는 경우 가능합니다. 궤도에 얇고 균일한 층만 도포하고 캐리지를 천천히 움직여 그리스를 분산시킵니다.
윤활 후 모터 전류가 증가하는 이유는 무엇입니까?
새로운 그리스를 분배할 때 일시적인 증가가 발생할 수 있습니다. 크거나 지속적인 증가는 과도한 그리스, 부적절한 점도, 오염, 정렬 불량 또는 기계적 손상을 나타낼 수 있습니다.
다양한 그리스 브랜드를 혼합할 수 있나요?
베이스 오일, 증점제 및 첨가제가 호환성이 있는 것으로 확인되지 않는 한 혼합해서는 안 됩니다. 윤활유를 교체할 때 기존 그리스를 최대한 완전히 제거하십시오.
결론
볼 스크류 선형 모듈의 효과적인 윤활은 단순히 그리스를 추가하는 것 이상에 달려 있습니다. 실제 작동 조건에 맞는 간격으로 제어된 양으로 볼 너트와 가이드 블록에 올바른 윤활유를 도포해야 합니다.
정기적인 청소, 오염 방지, 씰 검사 및 유지 관리 기록도 똑같이 중요합니다. 윤활 부족과 과도한 윤활을 방지함으로써 모듈은 부드러운 움직임, 안정적인 위치 정확도 및 안정적인 서비스 수명을 유지할 수 있습니다.
