滚珠丝杆模组润滑保养指南

正确润滑是维持滚珠丝杆模组精度、运行平稳性和使用寿命的重要条件。滚珠丝杆、滚珠螺母、直线导轨和滑块都需要稳定的润滑膜，以降低摩擦并避免金属表面直接接触。

润滑不足可能导致噪声增大、温度升高、运行不稳定、部件快速磨损以及定位精度下降。但是，润滑脂添加过多同样可能增加运动阻力、吸附污染物并提高内部压力。因此，正确的润滑保养需要综合考虑润滑剂选择、润滑位置、添加用量和润滑周期。

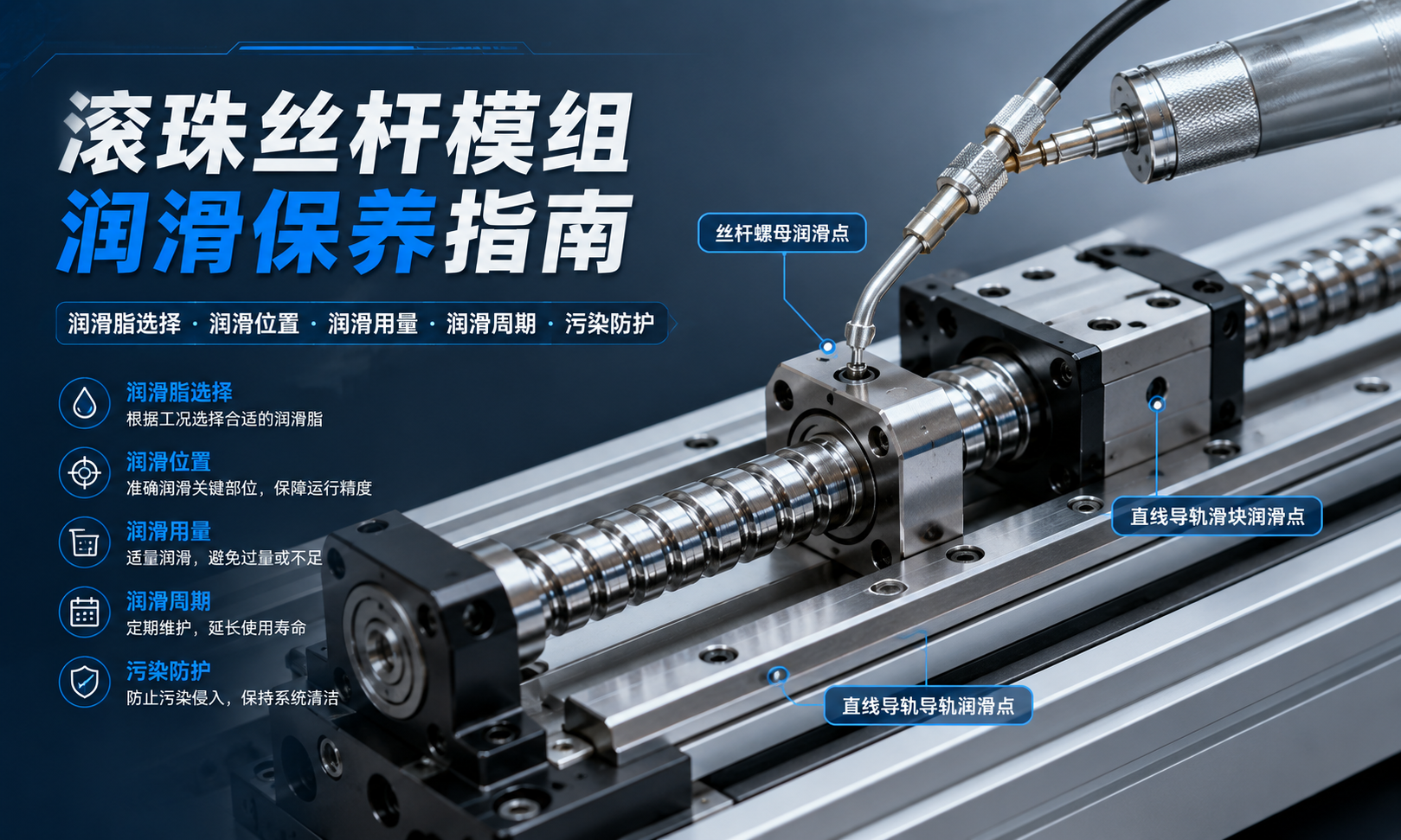

滚珠丝杆模组润滑保养，展示滚珠螺母和直线导轨滑块的润滑位置 — 对滚珠丝杆、滚珠螺母和直线导轨滑块进行正确润滑，有助于保持运行平稳、定位精度和使用寿命。

滚珠丝杆模组为什么需要润滑？

模组运行时，滚珠螺母和导轨滑块内部的循环滚珠会不断与滚道接触。虽然滚动摩擦小于滑动摩擦，但零部件仍然需要承受接触压力、振动和温度变化。

润滑主要具有以下作用：

降低滚动体与滚道之间的摩擦
避免金属表面直接接触
减少滚珠丝杆、滚珠螺母、导轨和滑块磨损
提高低速和高速运行时的平稳性
帮助维持定位精度和重复定位精度
降低运行噪声和振动
防止金属表面受潮和腐蚀
帮助带走接触区域中的细小磨损颗粒
延长直线运动系统的维护寿命

润滑不能修复已经损坏的零部件。如果滚珠丝杆已经出现严重点蚀、导轨表面存在划伤，或者滚珠螺母间隙明显增大，应检查并更换磨损部件，而不能只依靠增加润滑脂解决问题。

润滑脂润滑与润滑油润滑

滚珠丝杆模组通常采用润滑脂进行润滑，但在高速运行、集中供油或者连续生产设备中，也可能使用润滑油。

润滑脂润滑

润滑脂能够较好地附着在滚动接触表面，并在润滑区域内保持较长时间，因此广泛应用于工业自动化设备，包括装配设备、检测设备、点胶设备和物料搬运系统。

润滑脂润滑的主要优点包括：

维护操作相对简单
再次润滑间隔较长
具有较好的密封和污染防护能力
润滑剂泄漏风险较低
适用于水平、垂直和倾斜安装

润滑脂的主要限制是添加过多时可能增加运动阻力，尤其是在高速或者低温应用中。

润滑油润滑

润滑油的流动阻力较低，并且能够持续带走接触表面的热量和污染物。润滑油通常用于高速设备、集中润滑系统以及需要连续运行的应用。

润滑油润滑的主要优点包括：

高速运行时黏性阻力较小
散热性能较好
连接自动润滑系统后可以持续供油
便于向多个润滑点分配润滑剂

润滑油系统需要配置合适的密封件、管路、计量单元和回收措施。润滑油黏度过低容易从模组内部泄漏，黏度过高则可能无法顺利通过细小的润滑通道。

滚珠丝杆模组如何选择润滑脂？

润滑脂需要与滚珠丝杆、直线导轨、运行速度、负载、温度和使用环境相匹配。标准工业滚珠丝杆模组通常可以使用高品质的锂基润滑脂或复合锂基润滑脂。

选择润滑脂时需要重点考虑以下因素：

选择因素	建议考虑内容
基础油黏度	需要形成稳定的润滑膜，同时不能产生过大的运动阻力。
稠度等级	标准直线运动系统一般适合使用中等稠度的润滑脂。
运行速度	高速模组通常需要阻力较小且机械稳定性良好的润滑脂。
负载条件	重载应用可能需要具有更强承载能力和抗磨性能的润滑脂。
工作温度	确认润滑脂在预计最低温度和最高温度范围内保持稳定。
使用环境	无尘室、食品设备、真空设备和腐蚀环境可能需要专用润滑剂。
材料兼容性	润滑剂需要与密封件、刮油片、塑料循环部件和防护罩兼容。

不能只根据润滑脂的颜色或外观进行选择。两种颜色相近的润滑脂可能采用不同的基础油、稠化剂和添加剂。

避免混合不同润滑脂

不同润滑脂之间可能存在化学不兼容问题。混合使用可能导致润滑脂分油、变硬、变软或者润滑性能下降。更换其他类型的润滑剂时，应尽可能清除原有润滑脂，并在确认兼容性后再添加新的润滑脂。

滚珠丝杆模组的润滑位置

滚珠丝杆模组通常包括两个主要润滑区域，即滚珠丝杆组件和直线导轨组件。

滚珠丝杆与滚珠螺母

滚珠丝杆的润滑点通常设置在滚珠螺母或滑台上。部分模组会配置注油嘴、螺纹润滑口或者连接式润滑管。润滑脂从该位置进入滚珠螺母循环系统，并在模组运行过程中分布到丝杆滚道上。

如果模组没有专用润滑口，可以在允许维护的情况下，将少量润滑脂均匀涂抹在外露的丝杆滚道上，然后低速移动滑台，使润滑脂逐渐分布到滚珠螺母内部。

直线导轨与滑块

导轨滑块端盖上可能设置注油嘴或润滑口。部分紧凑型模组使用集中润滑通道，同时向多个滑块供应润滑脂。

如果无法直接接触滑块润滑口，可以在导轨滚道表面均匀涂抹一层薄润滑脂。缓慢移动滑台后，滑块会将润滑脂带入内部滚珠循环区域。

支撑轴承

固定端和支撑端轴承通常在装配时已经预先润滑并完成密封，日常维护过程中一般不需要频繁外部加油。除非轴承座设计有指定润滑点，否则不要自行向轴承座内部大量注入润滑脂。

联轴器与电机部件

柔性联轴器、伺服电机和电机安装座通常不需要在模组日常保养时添加润滑脂。联轴器表面涂抹润滑脂容易吸附灰尘，还可能影响夹紧和同轴度。

滚珠丝杆模组润滑操作步骤

进行润滑保养时，应停止设备运行，并防止设备意外启动。

停止设备并断开电源，必要时执行上锁挂牌操作。
将滑台移动到便于接触润滑口和外露滚道的位置。
仅在必要时拆卸防护盖板或风琴罩。
使用清洁且不起毛的擦拭布清除灰尘、旧润滑脂和松散污染物。
检查丝杆、导轨、密封件和刮油片是否损坏。
确认新润滑剂清洁，并且与原有润滑剂兼容。
通过指定润滑口加入适量润滑脂。
如果没有润滑口，在指定滚道表面均匀涂抹一层薄润滑脂。
低速移动滑台，使其在有效行程内往复运行数次。
清除从密封件周围挤出的润滑脂和行程末端堆积的多余润滑脂。
重新安装所有防护部件，并确认模组内部没有遗留工具或擦拭布。
低速试运行模组，检查噪声、阻力、温度和运行平稳性。

完成润滑后，不要立即以最高速度运行模组。短时间低速运行有助于润滑脂均匀分布，并将多余润滑脂从循环区域排出。

滚珠丝杆模组应该添加多少润滑脂？

润滑脂用量与丝杆直径、螺母尺寸、滑块尺寸、行程、速度和润滑结构有关。如果模组制造商提供明确的润滑用量，应优先按照维护说明执行。

一般情况下，润滑的目标是在滚道表面形成薄而连续的润滑膜，而不是将滚珠螺母、导轨滑块或整个模组内部完全填满。

以下现象通常表示润滑脂用量基本合适：

有效滚道表面可以看到薄层润滑膜
低速往复运行数次后滑台运动平稳
运行噪声降低或者保持稳定
密封件周围没有大量润滑脂被挤出
电机电流和运动阻力保持正常

一次加入大量润滑脂不一定能够延长润滑周期。按照正确周期添加适量润滑脂，通常比完全填满内部空间更加有效。

建议润滑周期

不同滚珠丝杆模组不存在完全统一的润滑周期。维护频率需要根据累计运行距离、运行时间、速度、负载、温度和污染程度进行调整。

运行条件	润滑建议
清洁环境与间歇运行	按照设备规定的标准预防性维护周期进行检查和润滑。
连续生产运行	由于累计运行距离增长较快，需要增加检查和润滑频率。
高速往复运动	缩短润滑周期，并监测润滑脂状态、温度和电机电流。
重载或高加速度	滚动接触应力较高，应采用更短的检查周期。
粉尘或机械加工环境	频繁检查，防止受到污染的润滑脂进入螺母和滑块内部。
高温环境	检查润滑脂是否出现氧化、干燥或泄漏。
设备长期停机	重新启动前检查腐蚀和润滑脂分离情况。
