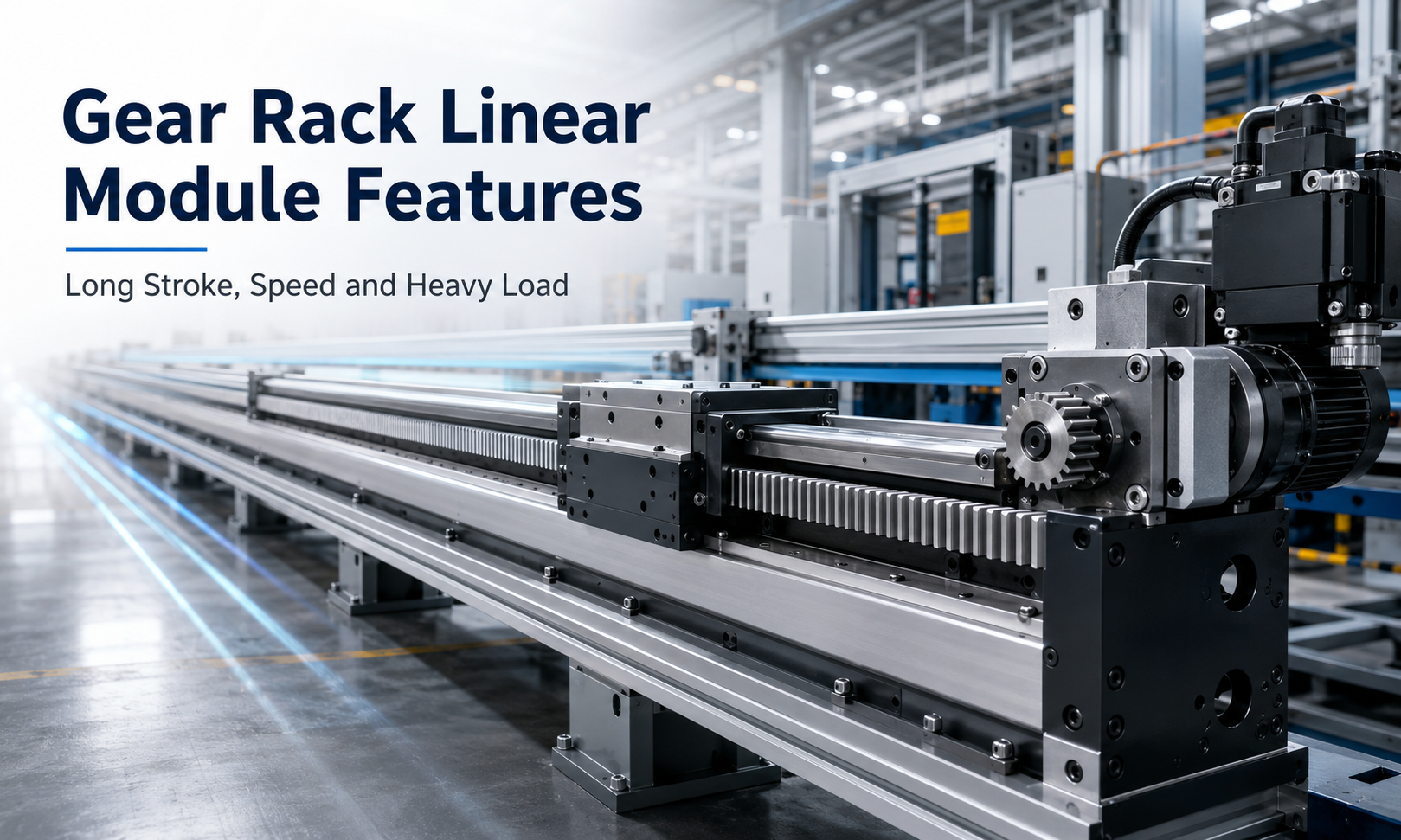

ميزات الوحدة الخطية لرف التروس: السكتة الدماغية الطويلة والسرعة والحمل الثقيل

رف العتادالوحدات الخطيةتستخدم على نطاق واسع في أنظمة الأتمتة الصناعية التي تتطلب سفرًا طويلًا وسرعة عالية وقدرة تحميل ثقيلة وتشغيلًا مستمرًا موثوقًا. على عكسوحدات الكرة اللولبية، والتي تكون محدودة عمومًا بطول المسمار وسرعة الدوران واعتبارات السرعة الحرجة، تنقل أنظمة الجريدة المسننة والترس الحركة من خلال ترس دوار يتعامل مع حامل خطي.

تسمح طريقة النقل هذه بتمديد المحور الخطي لرف التروس على عدة أمتار مع الحفاظ على سرعة ثابتة وأداء تحميل. ولذلك فهو مناسب بشكل خاص لالروبوتات العملاقةوخطوط الإنتاج الآلية ومعدات مناولة المواد وأنظمة اللحام ومعدات التحميل CNC وغيرها من تطبيقات الحركة واسعة النطاق.

تشتمل ميزات الوحدة الخطية لرف التروس الرئيسية على السكتة الدماغية الطويلة والسرعة العالية وقدرة التحميل الثقيلة والصلابة العالية والامتداد المعياري والتسارع العالي وناقل الحركة المستقر والتوافق متعدد المحاور والمتانة الصناعية.

1. القدرة على الحركة طويلة السكتة الدماغية

يعد السفر الطويل أحد أهم مزايا الوحدة الخطية لرف التروس. يجب عادةً تصنيع اللولب الكروي كعمود دقة واحد متواصل، وبالتالي فإن زيادة طوله يؤدي أيضًا إلى زيادة صعوبة التصنيع وتعقيد التثبيت وخطر اهتزاز اللولب.

يستخدم نظام رف التروس أقسام الحامل المثبتة على طول قاعدة الماكينة. يمكن توصيل أقسام الرف المتعددة بدقة لإنشاء مسار نقل مستمر. يتيح هذا الهيكل المعياري بناء محاور خطية بخطوط يبلغ طولها عدة أمتار أو حتى أطول.

تُستخدم مشغلات الجريدة والترس طويلة الشوط بشكل شائع في:

• الروبوتات العملاقة الكبيرة
• خطوط اللحام الأوتوماتيكية
• أنظمة نقل المواد لمسافات طويلة
• التحميل والتفريغ لآلة CNC
• معدات القطع والمعالجة بالليزر
• أتمتة المستودعات والخدمات اللوجستية
• أنظمة التفتيش كبيرة الحجم

يتم تحديد الشوط الفعلي بشكل أساسي من خلال هيكل الماكينة، وطول تركيب الحامل، وترتيب سكة التوجيه، وتوجيه الكابل ومتطلبات نظام التحكم بدلاً من طول المسمار الدوار.

2. السرعة الخطية العالية

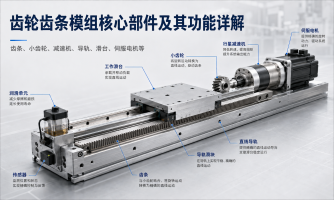

يمكن للوحدات الخطية لحامل التروس تحقيق سرعات خطية عالية لأن ناقل الحركة لا يعتمد على لولب طويل يدور بسرعة عالية. يقوم المحرك بتشغيل الترس الصغير من خلال علبة التروس أو التوصيل المباشر، ويتم تحويل الحركة الدورانية للترس الصغير إلى حركة خطية على طول الحامل.

تعتمد السرعة التي يمكن تحقيقها على عدة عوامل:

• سرعة المحرك المؤازرة
• قطر الملعب الجناح
• نسبة تخفيض علبة التروس
• درجة دقة الرف والترس
• توجيه القدرة على سرعة السكك الحديدية
• حالة التشحيم
• متطلبات الحمل والتسارع المتحركة

بالمقارنة مع المحاور اللولبية الكروية الطويلة، فإن المحور عالي السرعة الذي يدار على حامل يكون أقل تأثرًا بالسوط اللولبي وسرعة الدوران الحرجة. وهذا يجعل نقل الرف خيارًا عمليًا للتطبيقات التي تتطلب سفرًا طويلًا وأوقات دورات قصيرة.

3. سعة التحميل الثقيلة

تعتبر وحدات حامل التروس مناسبة لنقل قطع العمل الثقيلة والأدوات وأذرع الروبوت والتركيبات الصناعية. ينقل الجريدة المسننة والترس القوة من خلال المشاركة المباشرة للأسنان، بينما يدعم نظام التوجيه الخطي الوزن واللحظات الخارجية المطبقة على الحامل.

لا تعتمد سعة تحميل الوحدة الكاملة على الحامل فحسب، بل تعتمد أيضًا على:

• وحدة الرف وحجم الأسنان
• قطر الجناح وعرض الأسنان
• عزم الدوران الناتج لعلبة التروس
• عزم دوران المحرك
• حجم الدليل الخطي وكميته
• أبعاد النقل
• صلابة الهيكل الأساسي
• موضع التحميل والمسافة المتراكمة

بالنسبة لتطبيقات الخدمة الشاقة، يمكن استخدام وحدات رفوف أكبر وأسطح مسننة أوسع وعربات معززة وكتل توجيهية متعددة. يمكن أيضًا تركيب أنظمة الدفع المزدوج على هياكل جسرية عريضة لتوزيع الحمل على كلا الجانبين.

4. صلابة هيكلية عالية

تعتبر الصلابة العالية ضرورية عندما يحمل المحور الخطي أحمالًا ثقيلة أو يتعرض لقوى تسارع وتباطؤ وتصنيع قوية. عادةً ما يتم تصميم وحدات حامل التروس باستخدام مقاطع ألومنيوم معززة أو قواعد فولاذية وأدلة خطية كبيرة وهياكل تثبيت محرك صلبة.

يساعد الهيكل الصلب على تقليل:

• تشوه النقل
• دليل انحراف السكك الحديدية
• اهتزاز ناقل الحركة
• تحديد المواقع الانحراف تحت الحمل
• التذبذب أثناء التسارع والتوقف

تعتمد الصلابة النهائية للنظام على هيكل الوحدة وسطح التثبيت ومسافة التوجيه وطول الحامل وهيكل الدعم. حتى مشغل الحامل عالي السعة يمكن أن يفقد الدقة إذا تم تثبيته على إطار آلة غير متساوٍ أو مرن.

5. التمديد المعياري

يعد الامتداد المعياري من الخصائص الخطية الهامة الأخرى لرف التروس. يمكن تجميع أقسام الحامل وقضبان التوجيه ومقاطع الألمنيوم ومكونات إدارة الكابلات وفقًا لطول السفر المطلوب.

يوفر هذا التصميم المعياري العديد من الفوائد:

• تكوين السكتة الدماغية مرنة
• سهولة نقل المكونات ذات المحور الطويل
• استبدال مبسط لأقسام الرف التالفة
• توسيع آلة مريحة
• تقليل الاعتماد على مكونات ناقل الحركة المكونة من قطعة واحدة

أثناء التثبيت، يجب محاذاة الاتصال بين أقسام الحامل المتجاورة بدقة. يمكن أن يؤدي التباعد غير الصحيح بين الأسنان عند المفصل إلى حدوث تصادم وضوضاء واهتزاز وحركة غير متساوية عندما يمر الترس الصغير عبر نقطة الاتصال.

6. أداء تسريع عالي

يمكن لوحدة رف التروس أن توفر تسارعًا عاليًا عند مطابقتها بمحرك سيرفو وعلبة تروس مناسبة. نظرًا لعدم وجود برغي دوار طويل، يمكن للنظام تجنب القصور الذاتي الدوراني العالي المرتبط بالبراغي الكروية ذات القطر الكبير والطول الطويل.

يعد التسارع العالي ذا قيمة خاصة في التطبيقات ذات دورات البدء والتوقف المتكررة، مثل:

• أنظمة الاختيار والمكان الآلي
• معدات الفرز عالية السرعة
• خطوط التعبئة والتغليف
• وحدات نقل خط الإنتاج
• أنظمة الروبوت العملاقة

ومع ذلك، لا ينبغي اختيار التسارع على أساس القدرة الحركية فقط. يجب أيضًا مراعاة الكتلة المتحركة، وقوة سن الحامل، وعزم دوران علبة التروس، وحمل كتلة التوجيه، واهتزاز الماكينة، ومسافة التوقف.

يمكن أن يؤدي التسارع المفرط إلى زيادة تأثير الأسنان والاهتزاز الهيكلي والمؤازرة بعد حدوث خطأ. غالبًا ما يتم استخدام ملف تعريف تسارع مناسب على شكل S لإنتاج حركة أكثر سلاسة وتقليل الصدمات الميكانيكية.

7. انتقال مستقر لمسافات طويلة

يوفر ناقل الحركة بالجريدة المسننة والترس مشاركة ميكانيكية مستقرة عبر مسافات السفر الطويلة. عندما تتم محاذاة الجريدة المسننة بشكل صحيح وتزييتها بشكل صحيح، يمكن للترس الصغير نقل القوة بشكل مستمر دون قيود الشوط المرتبطة بالعمود اللولبي.

يعتمد النقل المستقر على عدة شروط للتركيب والصيانة:

• استقامة الرف الصحيح
• مشاركة الأسنان موحدة
• التحميل المسبق للجناح المناسب
• محاذاة دقيقة للسكك الحديدية
• التشحيم المناسب
• تركيب المحرك وعلبة التروس الصلبة

غالبًا ما يتم اختيار الرفوف الحلزونية عند الحاجة إلى مشاركة أكثر سلاسة وضوضاء أقل وقدرة أعلى على مشاركة الحمل. تعتبر الرفوف المستقيمة أبسط من الناحية الهيكلية وقد تكون مناسبة لتطبيقات تحديد المواقع الصناعية العامة.

بالنسبة للتطبيقات التي تتطلب رد فعل عكسي منخفض، قد يستخدم النظام رفوفًا أرضية دقيقة أو علب تروس عالية الدقة أو آليات تحميل مسبق ثنائية الترس.

8. توافق النظام متعدد المحاور

يمكن دمج وحدات حامل التروس في أنظمة الحركة XY وXZ وXYZ والجسر. إن خصائصها ذات الشوط الطويل والحمل الثقيل تجعلها مناسبة بشكل خاص للمحور الأفقي الرئيسي لمعدات التشغيل الآلي الكبيرة.

تتضمن التكوينات النموذجية متعددة المحاور ما يلي:

• محور X يحركه حامل مع محور Z كروي
• محاور مزدوجة مدفوعة بالحامل لجسر عريض
• محاور X وY مدفوعة بالحامل لتحديد المواقع على مساحة كبيرة
• محور رف طويل مدمج مع محاور ثانوية بحزام أو لولبي
• أنظمة النقل المتعددة تعمل على قاعدة واحدة طويلة

وبالتالي يمكن دمج تقنيات نقل مختلفة داخل نفس الجهاز. قد يوفر المحور الذي يحركه الحامل السفر لمسافات طويلة، في حين يتعامل اللولب الكروي أو المحرك الخطي مع حركة أقصر وأكثر دقة.

9. المتانة الصناعية

تم تصميم الوحدات الخطية لحامل التروس للبيئات الصناعية الصعبة ودورات التشغيل المتكررة. يمكن اختيار أسنان الحامل، والتروس، والمحامل، وقضبان التوجيه، والمكونات الهيكلية وفقًا لدورة العمل المطلوبة والظروف البيئية.

تعتمد المتانة الصناعية على:

• مادة الرف والجناح
• تصلب سطح الأسنان
• جودة علبة التروس
• قدرة التحمل
• نظام التشحيم
• حماية من الغبار والحطام
• حمل التشغيل ودورة العمل
• تكرار الصيانة الوقائية

بالنسبة للبيئات المتربة أو المنتجة للحطام، يمكن إضافة أغطية واقية أو منفاخ أو مساحات أو أنظمة تشحيم أوتوماتيكية. يساعد الفحص المنتظم لتآكل الأسنان ورد الفعل العكسي والتشحيم ومسامير التثبيت في الحفاظ على موثوقية ناقل الحركة على المدى الطويل.

نظرة عامة على الأداء

وحدات حامل التروس مقارنة بالوحدات الخطية الأخرى

اعتبارات الاختيار الهامة

على الرغم من أن وحدات حامل التروس توفر أداءً قويًا للحركة طويلة الشوط والحركة الشاقة، إلا أنه يجب اختيار الوحدة وفقًا لظروف التشغيل الكاملة.

تتضمن معلمات الاختيار الرئيسية ما يلي:

• مطلوب السكتة الدماغية الفعالة
• الحمولة القصوى
• مركز التحميل والمسافة المتراكمة
• السرعة والتسارع المطلوبة
• متطلبات تحديد المواقع والتكرار
• التثبيت الأفقي أو الرأسي أو المائل
• دورة التشغيل ووقت التشغيل اليومي
• الغبار البيئي والرطوبة ودرجة الحرارة
• نسبة علبة التروس المطلوبة وقوة المحرك
• تكوين جسري بمحرك فردي أو محرك مزدوج

بالنسبة لجسر محرك الأقراص المزدوج، يجب أن يظل كلا الجانبين متزامنين. يجب تصميم إجراءات التحكم المؤازر والمحاذاة الميكانيكية والتوجيه لمنع انحراف القنطرة والتحميل غير المتساوي.

الدقة واعتبارات رد الفعل العكسي

يمكن لوحدات حامل التروس أن توفر تموضعًا صناعيًا موثوقًا به، لكن دقتها تعتمد على جودة سلسلة النقل الكاملة. خطأ في ميل الحامل، ورد الفعل العكسي لعلبة التروس، وخلوص الترس، واستقامة التوجيه، والتشوه الهيكلي، كلها عوامل تساهم في النتيجة النهائية لتحديد الموقع.

يمكن تحسين الدقة من خلال:

• رفوف أرضية عالية الدقة
• علب التروس الكوكبية ذات رد الفعل المنخفض
• رف حلزوني وترس المشاركة
• أنظمة التحميل المسبق ثنائية الترس
• ردود فعل التشفير الخطي
• تعويض المؤازرة والمعايرة
• أسطح التثبيت الصلبة

يجب على التطبيقات التي تتطلب دقة عالية للغاية تقييم ليس فقط دقة الحامل الاسمية ولكن أيضًا إجمالي الخطأ المتراكم على طول مسافة السفر الكاملة.

متطلبات الصيانة

تساعد الصيانة المناسبة في الحفاظ على السرعة والدقة وعمر الخدمة لمشغل الحامل للخدمة الشاقة. تتضمن مهام الصيانة الموصى بها ما يلي:

• تنظيف الغبار والحطام من أسنان الرف
• تطبيق مواد التشحيم المناسبة للعتاد
• فحص الترس وارتداء الرف
• فحص رد الفعل العكسي والتحميل المسبق
• فحص مسامير تثبيت علبة التروس
• فحص تزييت السكك الحديدية
• التحقق من محاذاة الرف المشترك
• مراقبة الضوضاء والاهتزازات غير الطبيعية

يجب تعديل فترات الصيانة حسب السرعة والحمل وساعات التشغيل والتلوث البيئي.

خاتمة

تجمع الوحدات الخطية لرف التروس بين الشوط الطويل والسرعة العالية وقدرة التحميل الثقيلة والصلابة العالية والامتداد المعياري في منصة حركة صناعية واحدة. وهي فعالة بشكل خاص عندما تتطلب الآلة مسافات سفر يصعب تحقيقها باستخدام الأنظمة اللولبية الكروية التقليدية.

إن توافقها مع المحركات المؤازرة وعلب التروس والهياكل متعددة المحاور وجسور الدفع المزدوجة يجعلها مناسبة لأنظمة التشغيل الآلي الكبيرة ومعدات مناولة المواد وخطوط الإنتاج المستمر.

للحصول على أداء موثوق، يجب على المهندسين تحديد حجم الحامل ونسبة علبة التروس وعزم دوران المحرك ونظام التوجيه والدعم الهيكلي بشكل صحيح. يعد التثبيت الدقيق والتشحيم المناسب والفحص المنتظم أمرًا مهمًا بنفس القدر للحفاظ على ناقل الحركة المستقر وأداء تحديد المواقع والمتانة الصناعية طوال عمر خدمة الوحدة.
