齿轮齿条模组性能特点

齿轮齿条模组广泛应用于需要长距离运行、高速度、重载能力以及长期稳定工作的工业自动化设备。与滚珠丝杆模组不同，齿轮齿条模组通过旋转齿轮与直线齿条啮合，将电机的旋转运动转换为滑台的直线运动。

这种传动方式不需要使用一根与行程长度相对应的长丝杆，因此可以通过拼接齿条和延长导轨，构建数米甚至更长行程的直线运动轴。同时，齿轮齿条传动还能兼顾运行速度、负载能力和结构刚性，适合桁架机械手、自动化生产线、物料搬运设备、焊接设备、机床上下料以及大型加工设备。

齿轮齿条模组的主要性能特点包括长行程、高速度、重载能力、高刚性、模块化延伸、高加速度、传动稳定、多轴兼容以及工业耐用性。

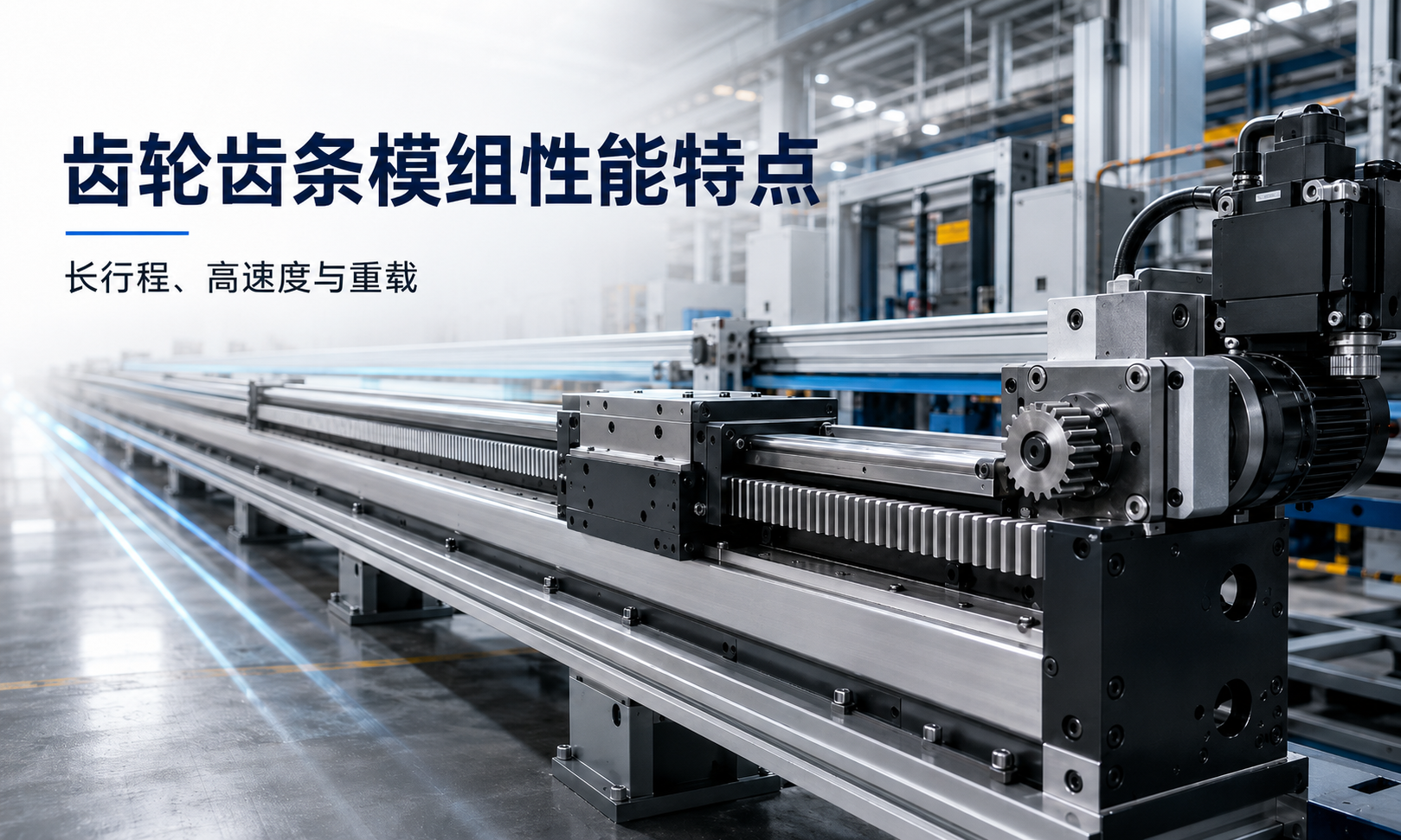

齿轮齿条模组长行程、高速度、重载、高刚性与模块化延伸性能特点 — 齿轮齿条模组适用于长行程、高速度、重载及大型工业自动化运动系统。

1. 长行程运动能力

长行程是齿轮齿条模组最突出的特点之一。滚珠丝杆通常需要加工成一根完整的精密轴，随着丝杆长度增加，其加工、运输和安装难度都会提高，同时还需要考虑丝杆高速旋转时的临界转速和振动问题。

齿轮齿条系统则可以沿设备底座安装多段齿条，并通过精确拼接形成连续的传动路径。因此，模组行程可以根据机械结构和实际应用需求进行延长。

长行程齿轮齿条执行器常用于：

大型桁架机械手
自动焊接生产线
长距离物料输送系统
CNC机床上下料设备
激光切割及加工设备
仓储物流自动化系统
大型视觉检测设备

齿轮齿条模组的实际行程主要受到机架长度、齿条安装长度、导轨布置、线缆拖链以及控制系统的限制，而不会受到长丝杆旋转性能的直接限制。

2. 高速度运行

齿轮齿条模组能够实现较高的直线运行速度。电机通过减速机或直接连接方式驱动齿轮旋转，齿轮沿着固定齿条运动，从而带动工作滑台完成直线位移。

齿轮齿条模组的最高速度通常与以下因素有关：

伺服电机额定转速
驱动齿轮分度圆直径
减速机减速比
齿轮齿条精度等级
直线导轨允许速度
润滑状态
移动负载及加速度要求

与长行程滚珠丝杆模组相比，高速齿轮齿条轴不会受到长丝杆临界转速和甩动现象的明显影响。因此，当设备同时需要长行程和较短运行节拍时，齿轮齿条传动通常具有明显优势。

3. 重载能力

齿轮齿条模组适合搬运大型工件、夹具、机械手臂和工业工具。齿轮与齿条通过齿面直接啮合传递驱动力，直线导轨则负责承受工作滑台、负载以及外部力矩。

完整模组的负载能力不仅取决于齿轮齿条，还与以下因素有关：

齿条模数和齿形尺寸
驱动齿轮直径和齿宽
减速机输出扭矩
电机输出扭矩
直线导轨规格和数量
工作滑台尺寸
模组底座结构刚性
负载重心及悬臂距离

在重载应用中，可以使用更大模数的齿条、更宽的齿面、加强型滑台以及多个导轨滑块。对于宽幅龙门结构，还可以采用双边驱动方式，使负载和驱动力均匀分布在龙门两侧。

4. 高结构刚性

当直线轴需要承受较大负载、快速加减速或外部加工力时，结构刚性非常重要。齿轮齿条模组通常采用加强型铝合金型材或钢制底座，并配置大规格直线导轨、加宽工作滑台和刚性电机安装结构。

较高的结构刚性有助于减少：

工作滑台变形
导轨挠曲
传动过程中的机械振动
负载作用下的定位偏差
加速和停止过程中的结构摆动

整个运动系统的刚性还取决于模组安装平面、导轨间距、滑台长度以及设备支撑结构。即使模组本身具有较高承载能力，如果安装在不平整或刚性不足的机架上，也可能产生振动和精度下降。

5. 模块化延伸

模块化延伸是齿轮齿条模组的重要性能特点。齿条、导轨、型材底座以及线缆管理组件都可以根据所需行程进行分段设计和组合安装。

模块化结构能够带来以下优势：

灵活配置不同运行行程
降低超长轴组件的运输难度
方便更换局部损坏的齿条
便于后期扩建设备
减少对超长整体传动零件的依赖

在安装多段齿条时，必须准确调整相邻齿条之间的连接位置。如果接缝处齿距不连续，齿轮经过连接位置时可能产生冲击、噪音、振动和速度波动。

6. 高加速度性能

齿轮齿条模组配合合适的伺服电机和减速机，可以实现较高的加速度。由于系统中没有高速旋转的长丝杆，因此可以降低大直径长丝杆产生的旋转惯量和振动风险。

高加速度特别适合以下需要频繁启停的应用：

自动取放系统
高速分拣设备
自动包装生产线
生产线移载机构
桁架机器人系统

但模组加速度不能只根据电机性能确定，还需要综合考虑移动质量、齿面受力、减速机扭矩、导轨滑块负载、机架振动以及停止距离。

加速度设置过高可能增加齿面冲击、设备振动和伺服跟随误差。实际控制中通常采用S形加减速曲线，使运动过程更加平稳，并降低机械冲击。

7. 长距离稳定传动

齿轮齿条通过连续的机械啮合传递动力。在齿条安装平直、齿轮啮合均匀且润滑充分的情况下，模组可以在较长运行距离内保持稳定传动。

稳定传动主要取决于：

齿条安装直线度
齿面啮合深度是否均匀
驱动齿轮预紧状态
直线导轨安装精度
齿面润滑情况
电机和减速机安装刚性

当设备要求运行更平稳、噪音更低或齿面承载能力更高时，通常可以选择斜齿齿轮齿条。直齿齿轮齿条结构相对简单，可用于一般工业定位和搬运设备。

对于需要降低传动背隙的应用，可以采用精密磨削齿条、低背隙减速机或双齿轮预紧机构。

8. 多轴系统兼容性

齿轮齿条模组可以搭建XY、XZ、XYZ以及龙门运动系统。由于其具有长行程和重载能力，特别适合用作大型自动化设备中的主水平运动轴。

常见多轴组合包括：

齿轮齿条X轴搭配滚珠丝杆Z轴
宽幅龙门结构中的双齿条驱动轴
用于大面积定位的齿轮齿条X轴和Y轴
长行程齿条轴搭配同步带或丝杆副轴
在同一长底座上布置多个独立滑台

因此，一套自动化设备中可以组合多种传动方式。齿轮齿条轴负责长距离和重载运动，滚珠丝杆模组或直线电机模组则可以负责较短行程和较高精度的定位运动。

9. 工业耐用性

齿轮齿条模组通常面向高负载、长时间和高频率运行的工业环境。齿条、齿轮、轴承、导轨以及模组结构件可以根据设备运行周期和环境条件进行选型。

工业耐用性主要与以下因素有关：

齿轮和齿条材料
齿面淬火及硬化处理
减速机质量
轴承承载能力
润滑系统
粉尘和碎屑防护
实际运行负载和工作频率
预防性维护周期

在粉尘、金属碎屑或加工残渣较多的环境中，可以增加防护罩、风琴罩、刮屑结构或自动润滑系统。定期检查齿面磨损、传动背隙、润滑状态和安装螺栓，有助于保持长期运行可靠性。

齿轮齿条模组性能概览

性能特点	工程优势	应用价值
长行程	齿条和底座可以分段延伸	适合数米级长距离运行
高速度	不受长丝杆临界转速限制	缩短搬运时间和生产节拍
重载能力	齿面传动力大，导轨支撑能力强	适合搬运大型工件和夹具
高刚性	加强型底座、滑台和导轨结构	提高动态负载下的运行稳定性
模块化延伸	可连接多段齿条、导轨和底座	方便设备布局、运输和扩展
高加速度	伺服电机和减速机传动效率高	适合频繁启停的自动化设备
传动稳定	齿轮与齿条连续啮合	适合长距离连续运行
多轴兼容	可与丝杆、同步带和直线电机组合	支持XY、XZ、XYZ和龙门系统
工业耐用性	传动部件可强化处理，结构便于维护	适合连续生产环境

与其他直线模组的性能对比

对比项目	齿轮齿条模组	滚珠丝杆模组	同步带模组
典型行程	超长行程	短至中等行程	中长行程
负载能力	高至超高	中等至较高	较低至中等
运行速度	高	中等	高
定位精度	中等至较高，取决于齿条等级	高	中等
结构刚性	高	高	中等
模块化延伸	优秀	受限	较好
维护要求	定期润滑齿面并检查磨损	定期润滑丝杆	检查同步带张力和磨损
