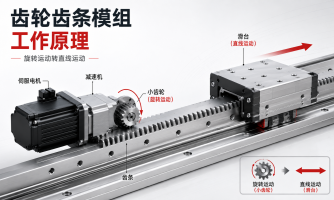

أالوحدة الخطية لرف التروسهو نظام حركة خطية ميكانيكية يحول دوران المحرك إلى حركة خطية يتم التحكم فيها من خلال ربط الترس الصغير ورف التروس المستقيم. يتم استخدامه بشكل شائع في تطبيقات الأتمتة الصناعية التي تتطلب سفرًا طويلًا وسرعة عالية وقدرة تحميل ثقيلة وتشغيلًا مستمرًا.
على عكس أالوحدة الخطية للكرة اللولبية، التي تنقل الحركة من خلال المسمار والجوز الدوارين، تستخدم الوحدة الخطية لرف التروس ترسًا دوارًا لقيادة رف ثابت أو متحرك. لا يعاني هذا الهيكل من نفس قيود السرعة الحرجة مثل البراغي الكروية الطويلة، مما يجعله مناسبًا بشكل خاص للمحاور طويلة الشوط،الروبوتات العملاقةوآلات المعالجة الكبيرة ومعدات مناولة المواد وخطوط الإنتاج الآلية.
لا يعتمد أداء النظام على الجريدة المسننة والترس فحسب، بل أيضًا على تصميم الإطار الأساسي، والدليل الخطي، وعلبة التروس، والعربة، وحامل المحرك، ونظام التشحيم، وأجهزة الاستشعار، والغطاء الواقي، ومكونات إدارة الكابلات. هذه المقالة تشرح كاملةهيكل الوحدة الخطية لرف التروسوكيف يساهم كل مكون ميكانيكي في سعة التحميل وأداء تحديد المواقع وعمر الخدمة.

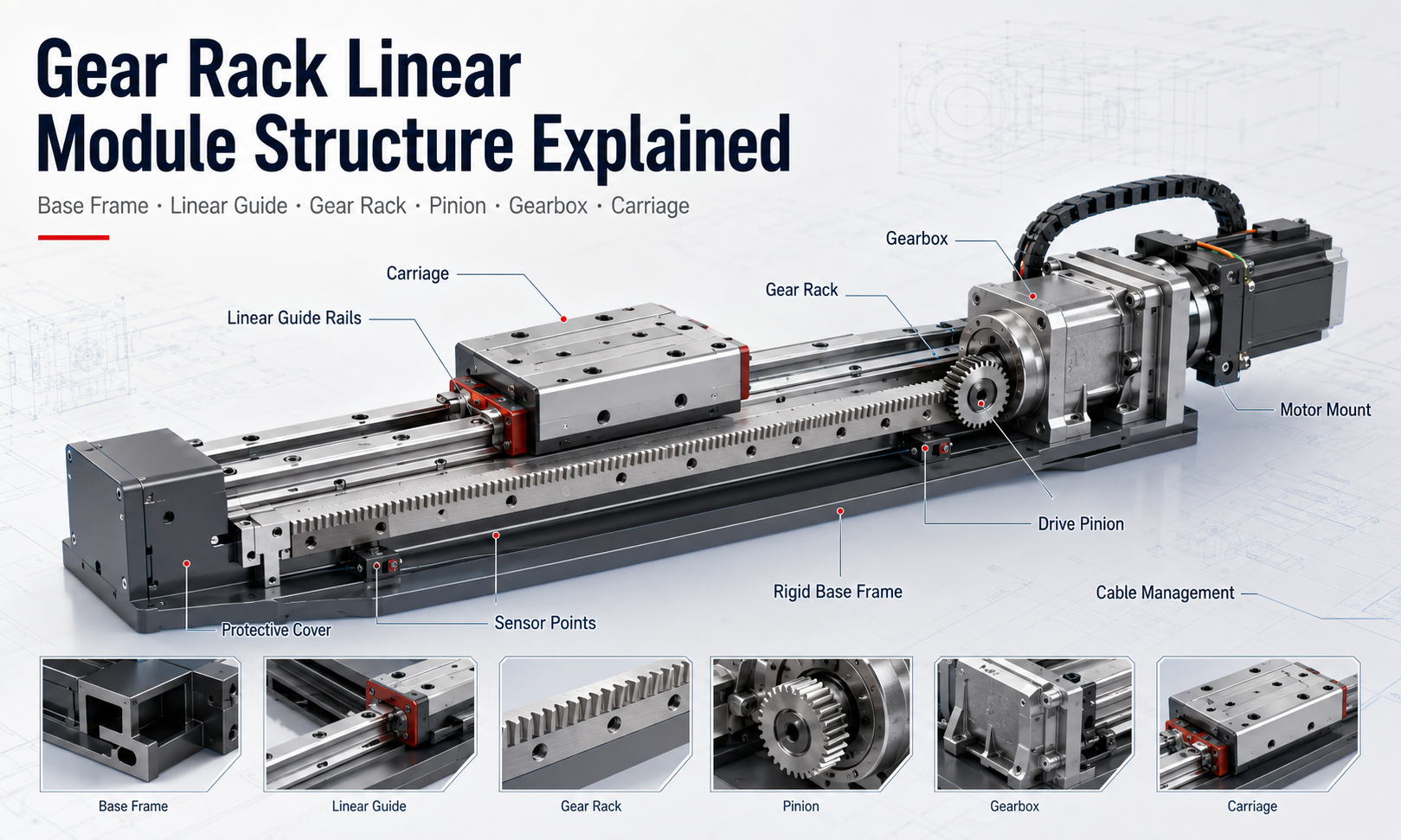

الهيكل الأساسي للوحدة الخطية لرف التروس
تتكون الوحدة الخطية النموذجية لرف التروس من قاعدة دعم صلبة، وواحد أو أكثر من قضبان التوجيه الخطية، ورف تروس دقيق، وترس محرك، وعلبة تروس، ومحرك، وعربة متحركة ودعم مكونات الحماية أو التشحيم.
أثناء التشغيل، يولد المحرك حركة دوارة. يقوم صندوق التروس بضبط سرعة المحرك وزيادة عزم الدوران المتوفر قبل نقل الدوران إلى الترس الصغير. عندما يتشابك الترس الصغير مع الجريدة المسننة، تتحول الحركة الدورانية إلى حركة خطية. تتحرك العربة على طول قضبان التوجيه أثناء حمل قطعة العمل أو الأدوات أو أي محور أتمتة آخر.
تشمل المكونات الهيكلية الرئيسية ما يلي:
- الإطار الأساسي أو ملف التعريف الداعم
- قضبان التوجيه الخطية وكتل التوجيه
- رف التروس الدقيقة
- محرك ترس
- علبة التروس الكوكبية أو الحلزونية
- عربة متحركة
- هيكل تركيب المحرك والمحرك
- تعديل الترس وآلية التحميل المسبق
- نظام التشحيم
- الموقف والحد من أجهزة الاستشعار
- الأغطية الواقية
- سلاسل الكابلات ومكونات إدارة الكابلات
ويجب تصميم هذه المكونات كنظام ميكانيكي متكامل. لا يمكن للحامل عالي الجودة وحده أن يضمن أداءً جيدًا للحركة إذا كانت القاعدة تفتقر إلى الصلابة، أو كانت قضبان التوجيه غير محاذية أو لم يتم ضبط الترس الصغير بشكل صحيح.
الإطار الأساسي والهيكل الداعم
يشكل الإطار الأساسي الأساس الحامل للوحدة الخطية لرف التروس. وهو يدعم قضبان التوجيه ورف التروس ومكونات النقل والقيادة مع الحفاظ على محاذاة محور الحركة بالكامل.
اعتمادًا على الحمولة المطلوبة وطول السير، يمكن تصنيع القاعدة من الألومنيوم المسحوب، أو إطار فولاذي ملحوم، أو عارضة فولاذية مُشكَّلة أو مقطع هيكلي مقوى.
قاعدة الألومنيوم
غالبًا ما تستخدم مقاطع الألمنيوم في أنظمة التشغيل الآلي ذات الحمل المتوسط لأنها توفر توازنًا جيدًا بين الصلابة والوزن وتكلفة التصنيع وسهولة التركيب. قد تشتمل المقاطع المبثوقة على أخاديد تثبيت وأضلاع تقوية داخلية ومساحات متكاملة لأجهزة الاستشعار أو توجيه الكابلات.
قواعد الألومنيوم مناسبة لآلات التعبئة والتغليف وأنظمة التجميع ومعدات الفحص وتطبيقات نقل المواد العامة. ومع ذلك، يجب تحديد حجم الملف الشخصي وسمك الجدار وفقًا للامتداد والحمل واتجاه التثبيت.
إطار قاعدة فولاذي
تُفضل الهياكل الفولاذية للتطبيقات ذات الأحمال الثقيلة أو عالية الصلابة أو ذات الأشواط الطويلة جدًا. توفر العارضة الفولاذية الملحومة والمُشكَّلة مقاومة أكبر للانحناء والتشوه الالتوائي، خاصة عندما تحمل الوحدة قطع عمل كبيرة أو تعمل كمحور جسري.
بعد اللحام، قد يتطلب الهيكل الفولاذي تخفيف الضغط وتصنيع الآلات الدقيقة لتوفير أسطح تركيب دقيقة لقضبان التوجيه ورف التروس. بدون المعالجة المناسبة، يمكن أن يسبب إجهاد اللحام المتبقي تشوهًا تدريجيًا ويؤثر على دقة تحديد الموضع.
صلابة القاعدة والاستقامة
يجب أن تظل القاعدة مستقيمة تحت الأحمال الثابتة والديناميكية. يمكن أن يؤدي الانحناء الزائد إلى تغيير عمق الارتباط بين الترس الصغير والجريدة المسننة، وزيادة تحميل كتلة التوجيه وإحداث أخطاء في تحديد الموضع.
بالنسبة للمحاور الطويلة، يجب على المهندسين تقييم:
- انحراف عمودي تحت الحمولة
- التشوه الالتوائي الناجم عن أحمال الإزاحة
- دعم التباعد
- تركيب سطح التسطيح
- التمدد الحراري
- التردد الطبيعي واستجابة الاهتزاز
توفر القاعدة المصممة جيدًا مرجعًا ثابتًا لجميع المكونات الأخرى، وهي ضرورية للتشغيل الموثوق به على المدى الطويل.
نظام الدليل الخطي
ينقل حامل التروس القوة الدافعة، لكنه لا يوجه العربة بنفسه. يتم دعم النقل ومقيد بواسطةنظام التوجيه الخطي، والتي تتكون عادةً من قضبان توجيه دقيقة وكتل توجيه كروية مُعاد تدويرها.
تتحكم قضبان التوجيه في اتجاه الحركة وتقاوم القوى في الاتجاهات الرأسية والأفقية والعزمية. كما أنها تمنع الترس الصغير من حمل الأحمال التي يجب أن يدعمها نظام التوجيه.
دليل ترتيب السكك الحديدية
العديد من رف العتادالوحدات الخطيةاستخدم قضبان توجيه متوازية مع كتلتين توجيهيتين أو أكثر على كل سكة. يوفر هذا الترتيب صلابة عالية ومقاومة لحظات الانحدار والانحراف والتدحرج.
قد تستخدم الأنظمة الأصغر سكة توجيه عريضة واحدة، بينما قد تستخدم الأنظمة الثقيلة قضبانًا أكبر أو كتل توجيه إضافية. يعتمد الترتيب المطلوب على الحمولة وطول النقل وموضع مركز الثقل واتجاه القوة الخارجية.
دليل دقة تركيب السكك الحديدية
يجب تركيب قضبان التوجيه بالتوازي مع بعضها البعض ومحاذاة رف التروس. إذا لم تكن القضبان متوازية، فقد تتعرض الكتل التوجيهية لضغط داخلي واحتكاك غير طبيعي وتآكل متسارع.
يمكن أن تؤدي المحاذاة غير الصحيحة أيضًا إلى حدوث اختلاف في تعشيق الجريدة المسننة والترس. قد يصبح الترس الصغير ضيقًا جدًا في أحد الأقسام وفضفاضًا جدًا في قسم آخر، مما يؤدي إلى حدوث ضوضاء واهتزاز ورد فعل عكسي غير متناسق.
عادةً ما يتم استخدام أسطح التثبيت الدقيقة والأكتاف المرجعية وأدوات المحاذاة وتسلسلات الربط الخاضعة للرقابة أثناء التجميع.
دليل كتلة التحميل المسبق
قد يتم توفير كتل الدليل بمستويات تحميل مسبق مختلفة. يعمل التحميل المسبق المعتدل على تحسين الصلابة ويقلل الخلوص، لكن التحميل المسبق المفرط يزيد من الاحتكاك وحمل المحرك.
يجب اختيار التحميل المسبق بناءً على دقة تحديد المواقع والحمل والسرعة وبيئة التشغيل. غالبًا ما تتطلب المحاور عالية السرعة توازنًا بين الصلابة ومقاومة التشغيل المنخفضة.
هيكل رف التروس
رف التروس عبارة عن مكون ميكانيكي مستقيم بأسنان متباعدة بشكل متساوٍ على طوله. إنه بمثابة النظير الخطي للترس الدوار وهو أحد أهم المكونات فيرف يحركه بناء المحور الخطي.
رف مستقيم ورف حلزوني
تتوفر رفوف التروس عادةً بأسنان مستقيمة أو أسنان حلزونية.
يحتوي الرف المستقيم على أسنان متوضعة بشكل عمودي على اتجاه الحركة. إنه ذو هيكل بسيط نسبيًا وسهل التصنيع ومناسب للعديد من التطبيقات الصناعية القياسية.
يستخدم الرف الحلزوني أسنانًا بزاوية. يمكن للأسنان المتعددة مشاركة الحمل أثناء الربط، مما ينتج عنه عمومًا حركة أكثر سلاسة وضوضاء أقل وقدرة تحميل أعلى. تُستخدم الرفوف الحلزونية بشكل متكرر في معدات التصنيع عالية السرعة وأنظمة القنطرية الدقيقة ومحاور الأتمتة المطلوبة.
ومع ذلك، فإن مجموعة التروس الحلزونية تولد قوة محورية، لذلك يجب أن تكون محامل علبة التروس وهيكل التثبيت قادرة على مقاومة الحمل الإضافي.
وحدة الرف وحجم الأسنان
تحدد الوحدة حجم أسنان التروس. توفر الوحدة الأكبر أسنانًا أكبر وأقوى، مما يجعلها مناسبة لقوة دفع أعلى وأحمال أثقل. تسمح الوحدة الأصغر حجمًا بمشاركة أكثر سلاسة ودقة حركة أفضل ولكنها تتمتع بقوة أسنان أقل.
يجب أن تتطابق وحدة الحامل المحددة مع وحدة الترس تمامًا. يجب أيضًا أن يكون شكل الأسنان وزاوية الضغط وزاوية الحلزون متوافقة.
درجة دقة الرف
يتم تصنيع رفوف التروس بدرجات دقة مختلفة. توفر الرفوف عالية الدقة تناسقًا أفضل لمسافة الأسنان وتقليل أخطاء النقل، ولكنها تتطلب أيضًا تركيبًا أكثر دقة وتكلفة تصنيع أعلى.
تؤثر دقة الرف:
- دقة تحديد المواقع
- نعومة الحركة
- ضجيج الإرسال
- استقرار السرعة
- التكرار على مدى السفر الطويل
يجب تحديد درجة الدقة المناسبة وفقًا للتطبيق الفعلي بدلاً من اختيار أعلى درجة متاحة تلقائيًا.
مجموعة الرف المجزأة
بالنسبة لأطوال السفر الطويلة، يتم تجميع الحامل عادةً من أجزاء متعددة. يتم تثبيت كل قطعة من طرف إلى طرف على طول القاعدة.
يجب أن يحافظ الاتصال بين أقسام الحامل المتجاورة على درجة الأسنان الصحيحة. إذا كانت المفصلة ضيقة جدًا أو واسعة جدًا، فقد يتعرض الترس الصغير للصدمات والضوضاء والاهتزاز عند عبور الوصلة.
يمكن استخدام قطعة حامل مطابقة أو مقياس محاذاة أو أداة تثبيت مخصصة لضبط المسافة بين الأسنان عند كل مفصل. يجب بعد ذلك تشديد براغي التثبيت بالتسلسل المحدد.
محرك ترس
الترس هو الترس الدوار الذي يتشابك مع الحامل. يتلقى عزم الدوران من عمود إخراج علبة التروس ويولد القوة الدافعة الخطية اللازمة لتحريك العربة.
قطر الجناح وعدد الأسنان
يؤثر قطر الترس على السرعة الخطية وقوة الخرج ودقة الحركة. يقوم الترس الأكبر بتحريك العربة لمسافة أبعد مع كل دورة للمحرك ويمكن أن ينتج سرعة خطية أعلى. ومع ذلك، فإنه يتطلب المزيد من عزم الدوران لتوليد نفس القوة الخطية.
يوفر الترس الصغير ميزة ميكانيكية أكبر وإزاحة أفضل لكل دورة، ولكن قد تكون سرعته القصوى محدودة بتردد تعشيق الأسنان وسرعة علبة التروس.
مادة الجناح والمعالجة الحرارية
عادة ما يتم تصنيع الترس الصناعي من سبائك الفولاذ وقد يتم تقويته أو معالجته بالأرض أو السطح لتحسين مقاومة التآكل. يجب أن تكون مادة الترس والصلابة متوافقة مع الحامل.
يمكن أن تؤدي مطابقة الصلابة غير الصحيحة إلى تآكل أحد المكونات بشكل أسرع بكثير من الآخر. في العديد من الأنظمة، يتم تصميم الترس الصغير كعنصر تآكل قابل للاستبدال لأنه يدور بشكل مستمر ويشغل الجريدة المسننة أثناء الحركة الكاملة.
تركيب الجناح
يمكن تركيب الترس مباشرة على عمود إخراج علبة التروس أو من خلال عمود منفصل مدعوم بالمحمل. يؤدي التثبيت المباشر إلى إنشاء هيكل مدمج، بينما يمكن للعمود المستقل أن يوفر دعمًا إضافيًا للأحمال الشعاعية العالية.
يجب أن يمنع اتصال التثبيت رخاوة الدوران. يمكن استخدام مجاري المفاتيح أو المفاتيح أو مجموعات القفل أو البطانات المستدقة أو محاور التثبيت وفقًا لمتطلبات عزم الدوران والخدمة.
هيكل علبة التروس
عادة ما يتم تركيب علبة التروس بين محرك سيرفو وترس. الغرض الرئيسي منه هو تقليل سرعة المحرك وزيادة عزم الدوران الناتج وتحسين دقة الحركة الفعالة للنظام.
تُستخدم علب التروس الكوكبية بشكل شائع لأنها توفر أبعادًا مدمجة وكثافة عزم دوران عالية وكفاءة جيدة ورد فعل عكسي منخفض نسبيًا.
نسبة تخفيض علبة التروس
تؤثر نسبة التخفيض على السرعة الخطية النهائية وقوة الخرج ودقة تحديد المواقع. تنتج نسبة التخفيض الأعلى عزم دوران أكبر وحركة أفضل لكل دورة محرك، ولكنها تقلل السرعة الخطية القصوى.
تدعم نسبة التخفيض المنخفضة سرعة أعلى ولكنها تتطلب من المحرك إنتاج المزيد من عزم الدوران. يجب تحديد النسبة بناءً على الحمولة والتسارع وقطر الترس ووقت الدورة المطلوب.
رد فعل عنيف لعلبة التروس
يساهم رد الفعل العكسي لعلبة التروس بشكل مباشر في خطأ انعكاس الحركة الشامل. بالنسبة للتطبيقات التي تتطلب تحديد موضع دقيق ثنائي الاتجاه، غالبًا ما يتم اختيار علبة تروس كوكبية ذات رد فعل عكسي منخفض.
ومع ذلك، يعتمد رد الفعل العكسي الكلي للنظام أيضًا على مشاركة الجريدة المسننة والترس، وصلابة التركيب، ووصلات العمود، والتشوه الهيكلي. إن تركيب علبة تروس ذات رد فعل منخفض وحده لا يلغي كل الخلوص الميكانيكي.
قدرة تحمل علبة التروس
يجب أن تقاوم محامل خرج علبة التروس القوى المتولدة عند الترس الصغير. وتشمل هذه القوة الشعاعية الناتجة عن احتكاك الأسنان، وفي حالة التروس الحلزونية، القوة المحورية.
إذا تجاوزت القوة الخارجية معدل تحمل علبة التروس، فقد تكون هناك حاجة إلى عمود ترس إضافي مدعوم بالمحمل.
النقل المتحرك
العربة هي المنصة المتحركة التي تربط كتل التوجيه الخطي ووحدة القيادة والحمل الخارجي. قد يدعم تركيبًا أو ذراعًا آليًا أو رأس معالجة أو قابضًا أو محورًا رأسيًا أو وحدة خطية أخرى.
صلابة النقل
يجب أن يقوم النقل بتوزيع الحمولة بالتساوي على كتل التوجيه. يمكن أن تتشوه العربة الرفيعة أو غير المعززة بشكل كافٍ تحت الحمل، مما يؤدي إلى تغيير العلاقة بين الترس الصغير والجريدة ونظام التوجيه.
يمكن استخدام ألواح الألومنيوم المضلعة، أو الألواح الفولاذية المُشكَّلة آليًا، أو الإطارات الملحومة وفقًا لمتطلبات الحمل.
طول النقل
يتيح النقل الأطول مسافة أكبر بين كتل التوجيه ويحسن المقاومة للأحمال اللحظية. ومع ذلك، فإنه يزيد من الكتلة المتحركة وقد يتطلب المزيد من عزم دوران المحرك أثناء التسارع.
يجب تحديد طول الحامل من خلال مساحة الحمولة ومركز الثقل ولحظات الانحراف والانعراج والتدحرج المسموح بها.
تحميل سطح التركيب
يشتمل السطح العلوي عادةً على فتحات ملولبة أو فتحات تحديد موقع أو فتحات على شكل حرف T لتثبيت المعدات الخارجية. تعمل ميزات تحديد الموقع الدقيق على تحسين إمكانية تكرار التجميع ومنع الحمل من التحول أثناء التسارع العالي.
ينبغي تركيب الحمولة في أقرب مكان ممكن من مركز النقل ومستوى التوجيه. تعمل الإزاحة الكبيرة على زيادة الحمل اللحظي ويمكن أن تقصر من عمر كتلة التوجيه.
محرك ومحرك جبل
يوفر المحرك الطاقة اللازمة لتسريع وتحريك وإبطاء العربة. تُستخدم المحركات المؤازرة على نطاق واسع لأنها تدعم التحكم في موضع الحلقة المغلقة والسرعة العالية والتسارع القوي والتزامن الدقيق.
يمكن استخدام المحركات السائرة للأنظمة منخفضة التكلفة أو متوسطة الأداء، على الرغم من أنها توفر قدرة حمل زائد أقل وقد تفقد موضعها إذا تجاوز الحمل عزم الدوران المتاح.
اتجاه تركيب المحرك
يمكن تركيب المحرك بشكل يتماشى مع علبة التروس، بالتوازي مع المحور أو بزاوية قائمة. يعتمد الترتيب على مساحة التثبيت ونوع علبة التروس وتوجيه الكابل.
يعد الترتيب المضمن بسيطًا ميكانيكيًا ولكنه يزيد من العرض الإجمالي أو الطول لوحدة القيادة. يمكن لعلبة التروس ذات الزاوية اليمنى إنشاء تخطيط أكثر إحكاما في بعض الأجهزة.
صلابة جبل المحرك
يجب أن تقاوم لوحة تركيب المحرك وعلبة التروس عزم الدوران دون الانحناء. يمكن أن يؤدي تشوه التركيب إلى تغيير محاذاة الترس وتقليل دقة الإرسال.
غالبًا ما يتم استخدام الأكتاف المرجعية ودبابيس الأوتاد والأسطح المصنعة بدقة للحفاظ على موضع علبة التروس بعد التثبيت أو الصيانة.
آلية التحميل المسبق للجناح وتعديل رد الفعل العكسي
يحدث رد الفعل العكسي عندما يكون هناك خلوص بين أسنان الجريدة المسننة والترس. قد تكون بعض الخلوصات ضرورية لمنع الربط، ولكن رد الفعل العكسي المفرط يقلل من دقة تحديد المواقع، خاصة أثناء عكس الاتجاه.
تشتمل العديد من وحدات حامل التروس على آلية ضبط تسمح بتحريك موضع الترس باتجاه الحامل أو بعيدًا عنه.
تعديل غريب الأطوار
يغير العمود اللامركزي أو لوحة التثبيت اللامركزية المسافة المركزية بين الترس الصغير والجريدة عند تدويرها. يوفر هذا طريقة بسيطة نسبيًا لتحديد تصريح المشاركة.
التحميل المسبق المحمل بالزنبرك
تقوم آلية محملة بنابض بالضغط بشكل مستمر على الترس باتجاه الحامل. يمكن أن يعوض عن اختلافات المحاذاة الصغيرة والتآكل، ولكن يجب التحكم في قوة التحميل المسبق لتجنب الاحتكاك المفرط.
التحميل المسبق ثنائي الترس
قد تستخدم الأنظمة عالية الدقة تروسين تم تحميلهما مسبقًا على جوانب الأسنان المتقابلة. يمكن أن يكون الترسان متحيزين ميكانيكيًا أو إلكترونيًا لتقليل رد الفعل العكسي.
توفر الأنظمة ثنائية الترس دقة عكس محسنة ولكنها تزيد من التعقيد الهيكلي ومتطلبات التركيب والتكلفة.
نظام التشحيم
يعمل التشحيم الصحيح على تقليل الاحتكاك والتآكل والضوضاء والحرارة عند أسطح تلامس الجريدة المسننة والترس. كما أنه يحمي أسنان التروس من التآكل.
نظرًا لأن الحامل مكشوف على مسافة سفر طويلة، يجب توزيع التشحيم بالتساوي بدلاً من وضعه بالقرب من وحدة القيادة فقط.
التشحيم اليدوي
في الأنظمة البسيطة أو منخفضة الخدمة، يمكن استخدام مواد التشحيم يدويًا على فترات صيانة محددة. تتميز هذه الطريقة بتكلفة أولية منخفضة ولكنها تعتمد بشكل كبير على نظام الصيانة.
التشحيم التلقائي
تستخدم الأنظمة الأوتوماتيكية جهاز تشحيم وأنابيب وجهاز توزيع لتوصيل الشحوم أو الزيت إلى أسنان التروس. قد يقوم ترس التشحيم أو ترس اللباد أو الفرشاة بنشر مادة التشحيم على طول الحامل أثناء الحركة.
يوصى بالتشحيم التلقائي لدورات الخدمة العالية، والآلات وخطوط الإنتاج التي يصعب الوصول إليها حيث يجب تقليل فترات التوقف غير المخطط لها.
اختيار زيوت التشحيم
يجب أن تكون مادة التشحيم متوافقة مع مادة الحامل وسرعة التشغيل ودرجة الحرارة والظروف البيئية. يمكن أن يؤدي الإفراط في مواد التشحيم إلى جذب الغبار والحطام، بينما يؤدي عدم كفاية التشحيم إلى تسريع تآكل الأسنان.
قد تتطلب تطبيقات تجهيز الأغذية أو غرف الأبحاث أو درجات الحرارة العالية مواد تشحيم متخصصة.
أجهزة الاستشعار وكشف الموقف
توفر المستشعرات إشارات مرجعية وحدودية وأمان لنظام التحكم في الحركة. يتم تركيبها عادةً على طول القاعدة أو بالقرب من نهايات نطاق السفر.
جهاز استشعار المنزل
ينشئ المستشعر المنزلي موضعًا مرجعيًا قابلاً للتكرار عند بدء تشغيل الجهاز أو بعد صدور إنذار. تستخدم وحدة التحكم هذا المرجع لتحديد نظام الإحداثيات.
أجهزة الاستشعار الحد
تعمل مستشعرات الحد الإيجابية والسلبية على منع العربة من التحرك خارج نطاق السفر المصمم. أنها توفر طبقة حماية كهربائية قبل أن تصل العربة إلى التوقفات الميكانيكية.
حماية التجاوز
قد يتم تركيب نقاط توقف ميكانيكية أو مخازن مؤقتة كإجراء نهائي للسلامة. وهي ليست مخصصة للتوقف العادي ولكنها يمكن أن تقلل الضرر في حالة فشل نظام التحكم.
التشفير الخطي الخارجي
للحصول على دقة أعلى لتحديد المواقع، قد يقوم المشفر الخطي بقياس موضع النقل الفعلي مباشرة. يسمح ذلك لوحدة التحكم بالتعويض عن رد الفعل العكسي لعلبة التروس وخطأ درجة الحامل والتشوه الهيكلي.
تعتبر التغذية الراجعة الخارجية مفيدة بشكل خاص للمحاور الطويلة حيث يتراكم خطأ الإرسال على مدار الرحلة الكاملة.
هيكل الغطاء الواقي
قد يتعرض حامل التروس وقضبان التوجيه للغبار والرقائق المعدنية وسائل التبريد والملوثات الأخرى. تساعد مكونات الحماية على منع التلوث وتقليل متطلبات الصيانة.
تشمل طرق الحماية الشائعة ما يلي:
- أغطية الصفائح المعدنية
- أغطية فولاذية تلسكوبية
- منفاخ
- أغطية شريطية مرنة
- أختام الفرشاة
- لوحات جانبية وحراس سفلية
يجب ألا يتداخل الهيكل الواقي مع الحامل أو نظام التشحيم أو سلسلة الكابلات. وينبغي أن يسمح أيضًا بالفحص والصيانة المريحة.
في بيئات التصنيع، قد تكون هناك حاجة إلى أغطية تلسكوبية أو واقيات صفائح معدنية معززة. في أنظمة التشغيل الآلي الخفيفة، قد توفر الأغطية الجانبية البسيطة أو المنفاخ حماية كافية.
نظام إدارة الكابلات
غالبًا ما تحمل العربة المتحركة كابلات المحرك أو أسلاك الاستشعار أو الأنابيب الهوائية أو الخطوط المفرغة أو كابلات الاتصالات. يجب أن تتحرك هذه المكونات بشكل متكرر دون تشابك أو انحناء مفرط أو تآكل.
يقوم حامل الكابل، المعروف أيضًا باسم سلسلة السحب أو سلسلة الطاقة، بتوجيه الكابلات على طول مسار انحناء يمكن التحكم فيه.
اختيار سلسلة الكابل
يجب أن توفر سلسلة الكابلات مساحة داخلية كافية لجميع الكابلات مع الحفاظ على الحد الأدنى المطلوب من نصف قطر الانحناء. قد يؤدي الإفراط في ملء السلسلة إلى تآكل الكابل وتقييد الحركة.
يجب فصل الكابلات عند الضرورة لمنع الاحتكاك أو التداخل الكهرومغناطيسي أو تلف خط الضغط.
نقاط الاتصال الثابتة والمتحركة
يجب تثبيت طرفي سلسلة الكابل بشكل آمن. يجب أن تمنع مشابك تخفيف الضغط انتقال شد الكابل إلى الموصلات الكهربائية أو أجهزة الاستشعار.
إدارة كابلات السفر الطويلة
قد تتطلب المحاور الطويلة جدًا سلسلة كابلات منزلقة، أو حوض دعم، أو حامل كابلات متدحرجة، أو نظام توجيه كابل بديل. يمكن للسلاسل غير المدعومة أن تتدلى أو تلتوي أو تولد احتكاكًا مفرطًا على مسافات طويلة.
العلاقة الميكانيكية بين المكونات الرئيسية
يجب أن يحافظ هيكل الوحدة الخطية لرف التروس على علاقة دقيقة بين قضبان التوجيه والجريدة والترس.
تحدد قضبان التوجيه مسار حركة العربة. يجب تثبيت الحامل بالتوازي مع هذا المسار. يجب بعد ذلك وضع علبة التروس والترس بحيث يظل تعشيق الأسنان ثابتًا طوال الشوط بأكمله.
إذا تمت محاذاة أي من هذه المكونات بشكل غير صحيح، فقد تواجه الوحدة ما يلي:
- مقاومة التشغيل غير المتكافئة
- ضجيج غير طبيعي للعتاد
- اهتزاز العربة
- رد فعل عنيف متغير
- تسارع تآكل الأسنان
- دليل كتلة الزائد
- زيادة التيار الحركي
- انخفاض دقة تحديد المواقع
لهذا السبب، تعد المعالجة الدقيقة وإجراءات التجميع الخاضعة للرقابة جزءًا أساسيًا من التصميم الميكانيكي.
التكوينات الهيكلية للوحدة الخطية لرف التروس المشترك
رف ثابت مع وحدة محرك متحركة
في التكوين الأكثر شيوعًا، يتم تثبيت الحامل على القاعدة بينما يتحرك المحرك وعلبة التروس والترس الصغير والعربة معًا. هذا التصميم مناسب للسفر الطويل لأن الحامل يظل ثابتًا ويمكن تجميعه في أجزاء متعددة.
يزيد المحرك المتحرك من كتلة النقل، لكن التصميم بسيط ومستخدم على نطاق واسع.
رف متحرك مع وحدة محرك ثابتة
في بعض الآلات، يظل الترس الصغير والمحرك ثابتين بينما يتحرك الحامل مع العربة. يمكن أن يقلل هذا الترتيب من تحرك المكونات الكهربائية، لكن الحامل المتحرك يتطلب مساحة تركيب ودعم كافية.
تكوين جسرية ذات محرك مزدوج
قد تستخدم القنطرة العريضة وحدة خطية لرف التروس على كل جانب من العارضة العرضية. كل جانب لديه محرك سيرفو خاص به، وعلبة التروس وترس.
يجب أن تتم مزامنة المحركين إلكترونيًا لمنع انحراف القنطرية. يستخدم هذا الهيكل للأحمال الثقيلة والمساحات الواسعة وأنظمة التسارع العالية.
التزامن الميكانيكي لمحرك واحد
تستخدم بعض الجسور محركًا واحدًا متصلًا بتروس صغيرة على كلا الجانبين من خلال عمود نقل الحركة. يوفر هذا تزامنًا ميكانيكيًا ولكنه يقدم عمودًا طويلًا ووصلات ومحامل إضافية.
يجب أن يتمتع العمود بصلابة الالتوائية كافية لمنع الاختلاف الزاوي بين الجانبين.
عوامل التصميم الإنشائي
عند تصميم أو اختيار الوحدة الخطية لرف التروس، يجب على المهندسين تقييم النظام الميكانيكي الكامل بدلاً من النظر في الحمولة الاسمية فقط.
طول السفر
تعتبر أنظمة حامل التروس مناسبة بشكل خاص للسفر الطويل لأنه يمكن تمديد الحامل بأقسام متعددة. ومع ذلك، فإن السفر لفترة أطول يزيد من أهمية استقامة القاعدة، والتمدد الحراري، وإدارة الكابلات، ودقة مفاصل الحامل.
الحمولة والقوة الخارجية
يشمل إجمالي الحمل المتحرك قطعة العمل والأدوات والعربة والمحرك وعلبة التروس وأي محور إضافي. يجب أيضًا مراعاة قوة القطع وقوة الإمساك وقوة التسارع.
لحظة التحميل
يقوم مركز الجاذبية المتوازن بإنشاء لحظات انحراف أو انحراف أو لفة على نظام التوجيه. يجب التحقق من حجم سكة التوجيه وتباعد الكتلة وطول الحامل مقابل تقييمات العزم المسموح بها.
السرعة والتسارع
تزيد السرعة الأعلى من تكرار مشاركة الأسنان ومتطلبات التشحيم والحساسية لأخطاء وصلة الحامل. يؤدي التسارع الأعلى إلى زيادة عزم دوران المحرك وحمل علبة التروس والاهتزاز الهيكلي.
دقة تحديد المواقع
تعتمد دقة تحديد الموضع على جودة الحامل ورد الفعل العكسي لعلبة التروس وضبط الترس الصغير ودقة التشفير ومحاذاة الدليل والصلابة الهيكلية وتعويض التحكم.
اتجاه التثبيت
تنتج التركيبات الأفقية والرأسية والمثبتة على الجانب أحمالًا مختلفة. قد يتطلب المحور العمودي محرك فرامل أو موازنة أو جهاز أمان لمنع الهبوط غير المتحكم فيه أثناء فقدان الطاقة.
الظروف البيئية
يؤثر الغبار والرقائق المعدنية والرطوبة والتآكل وتغير درجات الحرارة ومتطلبات غرف الأبحاث على اختيار الأغطية والأختام والتشحيم والمواد.
عملية تجميع الوحدة الخطية لرف التروس
يتضمن إجراء التجميع النموذجي الخطوات التالية:
- فحص وإعداد أسطح التركيب الأساسية.
- قم بتثبيت سكة التوجيه الخطية المرجعية.
- قم بمحاذاة وتركيب حاجز التوجيه الثانوي.
- قم بتثبيت رف التروس بالتوازي مع نظام التوجيه.
- قم بمحاذاة المفاصل بين قطاعات الحامل.
- تجميع كتل الدليل والنقل.
- قم بتثبيت مجموعة المحرك وعلبة التروس والترس.
- ضبط مشاركة الترس ورد الفعل العكسي.
- تثبيت نظام التشحيم.
- تركيب أجهزة الاستشعار والتوقف الميكانيكي والأغطية الواقية.
- تثبيت سلسلة الكابلات والكابلات المتحركة.
- إجراء فحوصات الحركة والمقاومة اليدوية.
- أكمل اختبارات التشغيل وتحديد المواقع بسرعة منخفضة.
- التحقق من الضوضاء والاهتزاز ودرجة الحرارة والتكرار.
تؤثر كل مرحلة على جودة التشغيل النهائية. يجب التحقق من محاذاة الحامل وضبط الترس على كامل الشوط وليس في موضع واحد فقط.
المشاكل الهيكلية المشتركة
عدم كفاية صلابة القاعدة
يمكن أن تنحني القاعدة المرنة أثناء التسارع أو تحت الأحمال الثقيلة، مما ينتج عنه اهتزاز وتعشيق غير متناسق للعتاد وخطأ في تحديد الموقع.
اختلال الرف
يتسبب الحامل غير الموازي لقضبان التوجيه في تغيير مشاركة الترس ومقاومة ناقل الحركة غير المتساوية.
التحميل المسبق المفرط للجناح
يؤدي التحميل المسبق الزائد إلى زيادة الاحتكاك والضوضاء ودرجة حرارة الأسنان وحمل محمل علبة التروس.
مشاركة غير كافية للجناح
يؤدي الارتباط غير المحكم إلى حدوث رد فعل عنيف مفرط، وتأثير أثناء عكس الاتجاه، وتآكل سريع للأسنان.
تزييت ضعيف
يمكن أن يؤدي التشحيم غير الكافي أو غير المتساوي إلى حدوث تلامس جاف، وتنقر، وتآكل، وفشل مبكر.
تخطيط سلسلة الكابلات غير مناسب
قد تؤدي سلسلة الكابلات ذات الحجم غير الصحيح إلى سحب الحامل أو تقييد السفر أو إتلاف الكابلات أثناء الحركة المتكررة.
تلوث
يمكن أن تدخل جزيئات الغبار والمعادن إلى أسنان التروس وكتل التوجيه، مما يزيد من التآكل ويقلل من سلاسة الحركة.
اعتبارات الصيانة مدمجة في الهيكل
يجب أن توفر الوحدة الخطية لرف التروس القابلة للصيانة إمكانية الوصول بسهولة إلى الحامل والترس الصغير ونقاط تشحيم التوجيه وأجهزة الاستشعار وسلسلة الكابلات.
تسمح فتحات الفحص أو الأغطية القابلة للإزالة للفنيين بفحص تآكل الأسنان وتشحيمها دون تفكيك المحور بالكامل. يمكن للتروس الصغيرة وقطاعات الحامل المعيارية القابلة للاستبدال أن تقلل من وقت الإصلاح.
يجب تحديد نقاط التشحيم بوضوح ووضعها في مكان يمكن الوصول إليها بأمان. يجب أن تسمح أقواس المستشعر بالتعديل دون الإخلال بمحاذاة الدليل أو محرك الأقراص.
مزايا هيكل وحدة رف التروس
توفر الوحدة الخطية لرف التروس المصممة بشكل صحيح العديد من المزايا الهيكلية:
- يمكن تحقيق السفر الطويل من خلال ربط قطاعات الحامل.
- لا يقتصر النظام على السرعة الحرجة للكرة اللولبية الطويلة.
- يمكن أن تنتقل القوة الدافعة الكبيرة من خلال أسنان التروس القوية.
- السرعة الخطية العالية ممكنة مع الترس الصغير وعلبة التروس المناسبة.
- يمكن للهيكل أن يدعم الأحمال الثقيلة وأنظمة القنطرية الكبيرة.
- يمكن تركيب وحدات القيادة على عربات متعددة على نفس الحامل.
- يمكن أن تكون الصيانة واستبدال المكونات معيارية.
- تدعم تكوينات محرك الأقراص المزدوج الحزم المتقاطعة العريضة والثقيلة.
كيفية تقييم هيكل الوحدة الخطية لرف التروس
قبل اختيار الوحدة، يجب على المهندسين مراجعة التفاصيل الهيكلية التالية:
- المادة الأساسية وحجم القسم وتباعد الدعم
- دليل حجم السكك الحديدية والكمية وترتيب الكتلة
- نوع الرف والوحدة والصلابة ودرجة الدقة
- قطر الجناح وعدد الأسنان والمعالجة الحرارية
- نسبة علبة التروس ورد الفعل العكسي وقدرة التحمل
- حجم النقل والصلابة وواجهة التركيب
- تعديل رد الفعل العكسي أو طريقة التحميل المسبق
- طريقة التشحيم وفترة الصيانة
- نوع المستشعر وحماية السفر الزائد
- الغطاء الواقي وتصميم الختم
- سعة سلسلة الكابل ونصف قطر الانحناء
- اتجاه التثبيت وسعة لحظة التحميل
تحدد هذه العوامل ما إذا كان النظام يمكنه الحفاظ على أدائه المقدر طوال فترة خدمته.
خاتمة
الهيكل الوحدة الخطية لرف التروسهو نظام ميكانيكي متكامل يتكون من إطار قاعدة صلب، وقضبان توجيه خطية، ورف تروس دقيق، وترس محرك، وعلبة تروس، وحامل، وحامل المحرك، ومكونات التشحيم، وأجهزة الاستشعار، والأغطية الواقية، وأجهزة إدارة الكابلات.
تولد الجريدة المسننة والترس قوة دافعة خطية، بينما يدعم نظام التوجيه الحمولة الصافية ويتحكم في اتجاه الحركة. يزيد صندوق التروس من عزم الدوران المتوفر، وتقوم العربة بتوصيل الحمولة بالنظام المتحرك وتحافظ القاعدة على محاذاة جميع المكونات.
يعتمد الأداء الموثوق على العلاقة الميكانيكية بين هذه المكونات. صلابة القاعدة، وتوازي التوجيه، ودقة وصلة الحامل، والتحميل المسبق للترس، والتشحيم والحماية، كلها تؤثر على السرعة، ودقة تحديد المواقع، والضوضاء، والتآكل، وعمر الخدمة.
بالنسبة لمعدات التشغيل الآلي طويلة الشوط وعالية السرعة والحمل الثقيل، يوفر هيكل الجريدة المسننة والترس المصمم بشكل صحيح حلاً متينًا وقابلاً للتطوير للحركة الخطية. يساعد تقييم التصميم الميكانيكي الكامل بدلاً من التركيز على مكون واحد على ضمان التشغيل المستقر والصيانة الأسهل وأداء تحديد المواقع على المدى الطويل.
