Comment choisir un module linéaire de haute précision

Modules linéaireset les moteurs linéaires sont tous deux largement utilisés pour créer un mouvement linéaire contrôlé dans les systèmes d'automatisation industrielle. On les trouve dans les équipements d'assemblage, les machines à semi-conducteurs, les lignes de conditionnement, les systèmes d'inspection, les machines de traitement laser, les équipements de manutention et les plates-formes de positionnement multi-axes.

Bien que les deux technologies puissent effectuer des tâches de mouvement similaires, leurs principes d'entraînement internes, leurs limites de vitesse, leurs performances de positionnement, leurs exigences de maintenance et leurs coûts globaux sont très différents. Un conventionnelmodule linéaireutilise normalement un moteur rotatif combiné à une vis à billes, une courroie de distribution ou une transmission à crémaillère et pignon. UNmoteur linéaire, en revanche, génère une force linéaire directement par interaction électromagnétique sans nécessiter de mécanisme de transmission mécanique.

Il est important de noter qu’un moteur linéaire peut également être intégré dans un module moteur linéaire complet. Dans cet article, le terme « module linéaire » fait principalement référence aux modules conventionnels à entraînement mécanique, tandis que « moteur linéaire » fait référence à un système de mouvement linéaire à entraînement direct.

Ce guide comparemodules linéaires vs moteurs linéairesen termes de principe de fonctionnement, de vitesse, d'accélération, de précision, de course, de capacité de charge, de maintenance, de consommation d'énergie, de coût et d'applications industrielles adaptées.

Qu'est-ce qu'un module linéaire conventionnel ?

Un module linéaire conventionnel est une unité de mouvement intégrée qui convertit le mouvement rotatif d'un servomoteur ou d'un moteur pas à pas en mouvement linéaire contrôlé. Le module comprend généralement un profilé de base, des rails de guidage linéaires, des blocs de guidage, un chariot mobile, des composants d'entraînement, des roulements, des capteurs et une structure de montage de moteur.

Selon la méthode de transmission, les modules linéaires conventionnels peuvent être divisés en plusieurs types principaux :

• Modules linéaires à vis à billes :Utilisez une vis à billes rotative et un écrou à bille pour générer un mouvement linéaire précis.
• Modules linéaires de courroie de distribution :Utilisez une courroie dentée et un système de poulie pour un mouvement à grande vitesse et à longue course.
• Modules linéaires à crémaillère :Utilisez l’engrènement pour prendre en charge les longues distances de déplacement et les applications intensives.
• Modules linéaires à vis mère :Utilisez une transmission à vis coulissante pour les tâches de positionnement économiques et à faible vitesse.

Dans ces systèmes, le moteur ne déplace pas directement le chariot en ligne droite. Au lieu de cela, le moteur produit d’abord un mouvement de rotation, qui est ensuite converti en mouvement linéaire par la transmission mécanique.

Qu'est-ce qu'un moteur linéaire ?

Un moteur linéaire est un actionneur électromagnétique qui produit directement un mouvement linéaire. Il peut être compris comme un moteur rotatif conventionnel ouvert et posé à plat. Au lieu de générer un couple autour d’un arbre en rotation, il produit une poussée le long d’une trajectoire rectiligne.

Un système de moteur linéaire typique comprend :

• Un ensemble de bobines électromagnétiques primaires
• Une piste magnétique secondaire ou une plaque de réaction
• Rails de guidage linéaires de haute précision
• Un codeur linéaire ou un système de retour de position
• Un servomoteur etcontrôleur de mouvement
• Une base de machine ou un support structurel

Lorsque le courant traverse les bobines, le champ électromagnétique interagit avec la piste de l'aimant permanent et génère une poussée linéaire. Étant donné que la force est appliquée directement sur le composant mobile, aucune vis à billes, courroie de distribution, poulie, boîte de vitesses ou mécanisme à crémaillère et pignon n'est nécessaire.

Cette structure à entraînement direct réduit les erreurs de transmission mécanique et permet au système d'atteindre une vitesse, une accélération et une réactivité de mouvement très élevées.

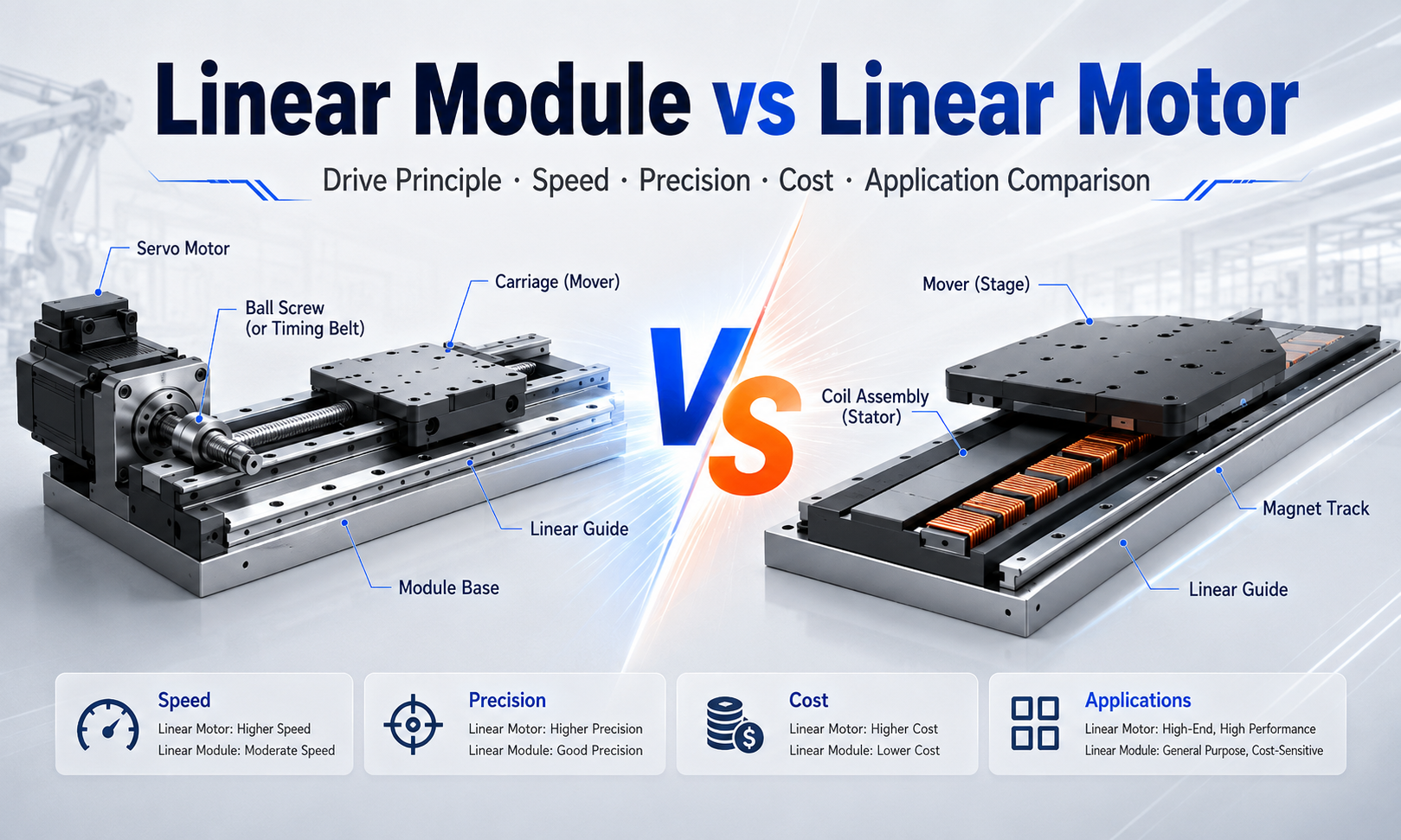

Module linéaire vs moteur linéaire : différence principale

La différence fondamentale entre un module linéaire conventionnel et un moteur linéaire réside dans la manière dont la force motrice est transférée au chariot en mouvement.

Un module linéaire conventionnel suit cette chaîne de mouvements :

Moteur rotatif → accouplement ou poulie → transmission à vis, courroie ou crémaillère → chariot mobile

Un moteur linéaire suit une chaîne de mouvement beaucoup plus courte :

Force électromagnétique → chariot mobile

La transmission mécanique utilisée dans un module conventionnel peut assurer une multiplication de force, une simplicité structurelle et un coût relativement faible. Cependant, cela peut également introduire des limitations de jeu, d’élasticité, de friction, d’usure et de vitesse.

Un moteur linéaire à entraînement direct élimine la plupart des limitations liées à la transmission, mais il nécessite un contrôle de rétroaction plus avancé, un meilleur refroidissement, une construction de machine plus solide et un investissement initial plus important.

Comparaison entre module linéaire et moteur linéaire

Différence de principe d'entraînement

Transmission mécanique dans les modules linéaires

Les modules linéaires conventionnels dépendent d'un composant de transmission mécanique pour convertir la rotation du moteur en mouvement linéaire.

Dans un module à vis à billes, le moteur fait tourner l'arbre de la vis. L'écrou à bille se déplace le long de la vis et supporte la table de travail. Les billes en circulation réduisent la friction et permettent un positionnement précis.

Dans un module de courroie de distribution, le moteur fait tourner une poulie motrice. La courroie de distribution circule entre la poulie motrice et la poulie folle, tirant le chariot le long du rail de guidage.

Dans un module à crémaillère et pignon, le moteur fait tourner un pignon qui engrène avec une crémaillère fixe ou mobile. L'engagement des engrenages génère un mouvement linéaire à longue course.

Chaque transmission mécanique présente des caractéristiques différentes. Les vis à billes assurent précision et poussée, les courroies de distribution assurent vitesse et longue course, tandis que les systèmes à crémaillère et pignon offrent une course longue et une capacité de charge lourde.

Entraînement direct dans les moteurs linéaires

Un moteur linéaire produit une poussée directement entre l’ensemble bobine et la piste magnétique. Il n'y a pas de mécanisme de transmission intermédiaire entre la force électromagnétique et le chariot en mouvement.

Cette disposition à entraînement direct offre plusieurs avantages importants :

• Aucune erreur de pas de vis
• Pas d'étirement de la ceinture
• Pas de jeu d'engrenage
• Aucune déformation de torsion de l'accouplement
• Pas d'inversion du frottement de la transmission
• Réponse plus rapide aux commandes de contrôle

Cependant, le moteur n'assure pas de réduction mécanique. Le moteur linéaire doit générer directement la poussée requise, ce qui peut augmenter la taille du moteur, la demande de courant, la production de chaleur et le coût du système.

Comparaison de vitesse et d'accélération

Vitesse des modules linéaires conventionnels

La vitesse réalisable d'un module linéaire conventionnel dépend fortement du type de transmission.

Modules à vis à billessont limités par la vitesse de rotation de la vis, la vitesse critique, le diamètre de l'arbre, le pas de vis et la longueur de course. À mesure que la longueur de course augmente, le risque de vibration et de fouettement de la vis augmente également. Les vis à billes à plomb élevé peuvent permettre un mouvement plus rapide, mais elles peuvent réduire la résolution mécanique et la poussée disponible.

Modules de courroie de distributionsont généralement plus rapides que les modules à vis à billes et sont bien adaptés aux mouvements à longue course. Elles n'ont pas la même limitation de vitesse critique que les vis rotatives longues. Cependant, l'élasticité de la courroie, la vitesse de la poulie, la résistance de la courroie et la stabilité du chariot limitent encore les performances maximales.

Les modules à crémaillère et pignon peuvent supporter des vitesses élevées sur de très longues distances de déplacement, mais la qualité de l'engrènement des engrenages, les performances de la boîte de vitesses, la lubrification et les vibrations structurelles doivent être soigneusement contrôlées.

Vitesse des moteurs linéaires

Les moteurs linéaires sont particulièrement adaptés aux applications nécessitant une vitesse de déplacement et une accélération très élevées. Puisqu'il n'y a pas de vis, courroies, poulies ou boîtes de vitesses rotatives, le système a moins d'inertie de transmission et peut répondre plus rapidement aux commandes d'asservissement.

La vitesse maximale réelle est généralement limitée par des facteurs tels que :

• Fréquence de lecture du codeur linéaire
• Capacité du servomoteur
• Longueur de voyage disponible
• Gestion des câbles
• Performances du rail de guidage
• Vibrations des machines
• Génération de chaleur
• Temps de stabilisation requis

Une vitesse maximale élevée ne garantit pas à elle seule une productivité plus élevée de la machine. Le système doit également accélérer, décélérer et se stabiliser avec précision dans la distance de déplacement disponible. Les moteurs linéaires sont particulièrement utiles dans les machines à cycle court où une accélération et une stabilisation rapides réduisent directement le temps de cycle.

Comparaison de précision et de répétabilité

Précision des modules linéaires conventionnels

La précision de positionnement d'un module linéaire conventionnel est affectée par plusieurs facteurs mécaniques :

• précision du pas de la vis à billes
• Jeu de transmission
• Élasticité de la ceinture
• Erreur d'engrènement
• Déformation de couplage
• Jeu des roulements
• Rectitude du rail de guidage
• dilatation thermique
• Alignement de l'assemblage

Les modules de vis à billes préchargés peuvent atteindre une précision de positionnement et une répétabilité élevées. Pour de nombreuses applications d’automatisation industrielle, leurs performances sont plus que suffisantes.

Cependant, les accélérations répétées, les changements de charge, les conditions de lubrification et l'usure à long terme peuvent progressivement influencer la précision de la transmission. La compensation des erreurs peut améliorer les performances de positionnement, mais la transmission mécanique reste une partie de la chaîne de mouvement.

Précision des moteurs linéaires

Un moteur linéaire ne s'appuie pas sur le pas de vis ou le mouvement de la courroie pour déterminer la position. La position réelle du chariot est mesurée directement par un encodeur linéaire et le système d'asservissement corrige en permanence le mouvement en fonction du retour de l'encodeur.

Cette mesure directe en boucle fermée permet aux systèmes de moteurs linéaires d'obtenir d'excellentes performances de positionnement, de répétabilité et de contournage.

Néanmoins, la précision globale ne dépend pas uniquement du moteur lui-même. Les facteurs importants comprennent :

• Résolution et précision du codeur
• Précision du rail de guidage
• Planéité du bâti de la machine
• Stabilité thermique
• Réglage des servos
• Force du câble
• Vibrations externes
• Température ambiante

Un moteur linéaire installé sur une structure de machine instable ou déformée thermiquement ne fournira pas automatiquement une très haute précision. La conception mécanique, les performances de rétroaction et le contrôle environnemental doivent fonctionner ensemble.

Jeu et conformité mécanique

Le jeu est la perte de mouvement qui peut se produire lorsque la direction du mouvement change. Ceci est particulièrement important dans les applications impliquant des positionnements fréquents en avant et en arrière.

Les transmissions mécaniques conventionnelles peuvent connaître différentes formes de perte de mouvement :

• Jeu entre vis et écrou
• Déformation élastique d'une courroie de distribution
• Jeu des dents d'engrenage
• Déformation de torsion du couplage
• Jeu des roulements et des supports

La précharge peut réduire considérablement le jeu des vis à billes et des systèmes d'engrenages, mais elle peut augmenter la friction, la chaleur et la contrainte des composants.

Un moteur linéaire n'a pas de jeu de transmission car aucun mécanisme de conversion mécanique n'est utilisé. Les changements de direction peuvent donc être plus rapides et plus cohérents. Cependant, la structure de la machine et le système de guidage peuvent toujours se déformer sous la charge, c'est pourquoi l'ensemble de l'axe ne doit pas être considéré comme parfaitement rigide.

Capacité de charge et de poussée

Poussée des modules linéaires conventionnels

Les modules à vis à billes sont très efficaces lorsqu'une poussée axiale importante est requise à des vitesses modérées. Le pas de vis agit comme un rapport de transmission mécanique, permettant de convertir le couple moteur en force linéaire substantielle.

Les systèmes à crémaillère et pignon conviennent également aux charges lourdes et aux longs déplacements, notamment lorsqu'ils sont associés à un réducteur planétaire.

Les modules de courroie de distribution sont généralement sélectionnés pour des charges légères à moyennes, bien que des largeurs de courroie plus grandes et des structures renforcées puissent supporter des charges utiles plus élevées.

Poussée des moteurs linéaires

Un moteur linéaire doit générer directement une poussée. Il ne bénéficie pas de pas de vis ni de réduction de boîte de vitesses. Par conséquent, la poussée continue, la poussée maximale, le cycle de service et la dissipation thermique doivent être soigneusement calculés.

Les moteurs linéaires peuvent fournir une force maximale élevée pour une accélération rapide, mais la force continue peut être limitée par la température de la bobine. Les applications avec des charges lourdes, des mouvements verticaux ou de longues périodes de maintien peuvent nécessiter un moteur, un système de refroidissement, un frein ou un mécanisme de contrepoids plus gros.

Pour les axes verticaux, une vis à billes classique peut parfois s'avérer plus pratique car la transmission par vis permet de supporter la charge. Un axe vertical de moteur linéaire peut nécessiter un frein supplémentaire, un cylindre d'équilibrage pneumatique ou un contrepoids pour empêcher un mouvement incontrôlé lorsque l'alimentation est coupée.

Longueur de course et performances sur de longues courses

Les modules linéaires et les moteurs linéaires conventionnels peuvent tous deux être conçus pour de longues courses, mais ils y parviennent de différentes manières.

Les modules à vis à billes deviennent plus difficiles à faire fonctionner à grande vitesse à mesure que la longueur de la vis augmente. Les vis longues nécessitent des diamètres plus grands, un support supplémentaire ou des conceptions à écrou rotatif pour contrôler les vibrations.

Les modules de courroie de distribution sont couramment utilisés pour les longs déplacements, car la courroie peut parcourir une grande distance sans les limitations de vitesse critique d'une vis rotative.

Les modules à crémaillère et pignon sont particulièrement adaptés aux axes très longs car les sections de crémaillère peuvent être reliées le long du châssis de la machine.

La course du moteur linéaire peut également être prolongée en installant plusieurs sections de piste magnétique. Cependant, une course plus longue augmente le coût de la piste magnétique, de l'échelle du codeur, du système de câbles, de la base de la machine et de la structure de protection.

Pour les déplacements extrêmement longs et sensibles au coût, une courroie de distribution ou un module à crémaillère et pignon peut être plus économique. Pour les longs déplacements combinés à une vitesse et des performances dynamiques très élevées, un moteur linéaire peut justifier un investissement plus élevé.

Exigences de maintenance

Maintenance des modules linéaires conventionnels

Les modules linéaires conventionnels contiennent des composants de transmission qui nécessitent une inspection et une maintenance périodiques. Selon le type de module, les tâches de maintenance peuvent inclure :

• Lubrification de la vis à billes et du guide linéaire
• Vérification de la tension de la courroie de distribution
• Contrôle de l'usure des dents de courroie
• Vérification de l'alignement des poulies
• Engagement de la crémaillère et du pignon de lubrification
• Contrôle du jeu de la boîte de vitesses
• Vérification des accouplements et des roulements
• Nettoyage des housses de protection
• Vérification des positions des capteurs

Au fil du temps, les vis, écrous, courroies, engrenages, roulements et accouplements peuvent s'user et nécessiter un réglage ou un remplacement.

Maintenance des moteurs linéaires

Un moteur linéaire comporte moins de composants de transmission, ce qui réduit la maintenance mécanique. Il n'y a pas de vis à billes à lubrifier, pas de courroie à tendre et pas de paire d'engrenages à régler.

Cependant, l'ensemble de l'axe du moteur linéaire nécessite encore une maintenance. Les ingénieurs doivent inspecter :

• Lubrification des guides linéaires
• Propreté et alignement du codeur
• État du système de refroidissement
• Usure du support de câble
• Intégrité de la housse de protection
• Contamination des pistes magnétiques
• Serrage des fixations
• Alarmes servo et enregistrements de température

Les pistes magnétiques des moteurs linéaires peuvent attirer les particules ferromagnétiques. Dans les environnements d’usinage, de meulage ou de transformation des métaux, une étanchéité et des capots de protection efficaces sont particulièrement importants.

Production de chaleur et refroidissement

La gestion thermique est l’une des considérations de conception les plus importantes pour les moteurs linéaires.

Étant donné que les bobines électromagnétiques génèrent directement une poussée, les pertes électriques créent de la chaleur à proximité de l'axe mobile et de la structure de la machine. Si la chaleur n'est pas contrôlée, elle peut provoquer une dilatation thermique, une dérive du codeur, une déformation structurelle et une précision de positionnement réduite.

Les systèmes de moteurs linéaires hautes performances peuvent utiliser un refroidissement par air pulsé ou un refroidissement liquide pour maintenir une température de bobine stable.

Les modules linéaires conventionnels génèrent également de la chaleur via le moteur, les roulements, la friction des vis, la précharge des écrous, la boîte de vitesses et le système de guidage. Cependant, la source de chaleur peut souvent être placée plus loin de la zone de travail de précision, et les besoins en refroidissement sont généralement moins exigeants.

Dans les équipements de précision, le comportement thermique doit être évalué pour les deux technologies plutôt que de considérer uniquement les spécifications de positionnement nominales.

Consommation et efficacité énergétique

La comparaison de l'efficacité énergétique dépend fortement du cycle de fonctionnement.

Un moteur linéaire à entraînement direct élimine les pertes d'énergie dues aux vis, courroies, engrenages et accouplements. Lors d'un mouvement alternatif à grande vitesse, cela peut fournir une excellente efficacité dynamique.

Cependant, un moteur linéaire peut consommer du courant continu pour maintenir une charge en position, notamment sur un axe vertical. Les équipements de refroidissement peuvent également augmenter la consommation totale d’énergie.

Une vis à billes peut convertir efficacement le couple moteur en poussée linéaire élevée. Dans certaines applications de maintien ou à basse vitesse, cela peut nécessiter moins de courant moteur continu. La transmission mécanique peut également faciliter le maintien de la position sous charge.

Par conséquent, la consommation d'énergie doit être évaluée en utilisant le cycle de service complet, y compris l'accélération, le déplacement à vitesse constante, la décélération, le temps de maintien, la direction de la charge et les exigences de refroidissement.

Système de contrôle et réglage des servos

Les modules linéaires conventionnels sont généralement plus faciles à intégrer et à régler car leur transmission mécanique peut réduire l'effet des perturbations de charge. Les servomoteurs standards, les moteurs pas à pas et les contrôleurs de mouvement peuvent être utilisés dans de nombreuses applications.

Les moteurs linéaires nécessitent un contrôle en boucle fermée hautes performances. Puisqu’il n’y a pas de réduction mécanique entre le moteur et la charge, les perturbations de force agissent directement sur le chariot en mouvement.

Un contrôle de moteur linéaire réussi peut nécessiter :

• Retour d'information du codeur linéaire haute résolution
• Servomoteurs à large bande passante
• Commutation précise
• Réglage minutieux du gain
• Contrôle anticipatif
• Filtres coupe-bande pour résonance structurelle
• Suppression des vibrations
• Compensation thermique

Le châssis de la machine doit également être suffisamment rigide. Une mauvaise rigidité structurelle peut provoquer une résonance et rendre difficile l’utilisation de la pleine capacité d’accélération du moteur.

Exigences d'installation et de conception de la machine

Les modules linéaires conventionnels sont généralement fournis sous forme d'unités intégrées. Le rail de guidage, la transmission, le chariot et les supports d'extrémité sont assemblés et alignés par le fabricant. Cela rend l’installation relativement simple.

Les systèmes de moteurs linéaires peuvent également être fournis sous forme de modules complets, mais les systèmes sur mesure nécessitent une plus grande attention lors de la conception de la machine. Les ingénieurs doivent contrôler :

• Rectitude de la piste magnétique
• Entrefer bobine-aimant
• Parallélisme des rails de guidage
• Alignement du codeur
• Planéité du bâti de la machine
• Acheminement des câbles
• Connexions de refroidissement
• Forces d'attraction magnétique

Le fort champ magnétique peut créer des risques de manipulation lors du montage. Des outils, des entretoises et des procédures d'installation spéciaux peuvent être nécessaires pour éviter des blessures ou des dommages.

Bruit et vibrations

Les transmissions mécaniques peuvent générer du bruit provenant de la circulation des billes, de l'engagement des courroies, de la rotation des poulies, de l'engrènement des engrenages, du fonctionnement des roulements et de la boîte de vitesses.

Un moteur linéaire bien conçu peut fonctionner silencieusement car il ne contient pas de transmission à vis, à courroie ou à engrenages. Cependant, l'ondulation de la force électromagnétique, les erreurs de réglage des servos, les vibrations du rail de guidage et la résonance structurelle peuvent toujours générer du bruit.

À très forte accélération, la force de réaction transmise au bâti de la machine peut être importante. Le cadre doit être conçu pour empêcher des vibrations excessives d’affecter les axes voisins, les capteurs ou les processus de précision.

Comparaison des coûts

Coût initial de l'équipement

Les modules linéaires conventionnels ont généralement un coût d'achat initial inférieur. Les modules standard de vis à billes et de courroie de distribution sont produits en grandes quantités et peuvent être configurés à l'aide de moteurs, capteurs et contrôleurs courants.

Les systèmes de moteurs linéaires nécessitent normalement :

• Bobines de moteur linéaire
• Pistes à aimants permanents
• Encodeurs haute résolution
• Servomoteurs avancés
• Bases de machines de précision
• Composants de refroidissement
• Housses de protection
• Mise en service plus complexe

En conséquence, le prix initial du système est généralement plus élevé.

Coût total de possession

Le prix initial ne doit pas être le seul facteur de décision. Dans les équipements à haut débit, un moteur linéaire peut réduire le temps de cycle, augmenter la capacité de production et réduire la maintenance de la transmission. Ces avantages peuvent compenser le coût d’achat plus élevé.

D’un autre côté, l’utilisation d’un moteur linéaire dans une application qui ne nécessite pas une vitesse élevée ou une précision extrême peut engendrer des coûts inutiles sans améliorer les résultats de production.

Le coût total de possession doit inclure :

• Coût matériel initial
• Temps d’ingénierie et de mise en service
• Consommation d'énergie
• Exigences de refroidissement
• Coût du composant de remplacement
• Maintenance préventive
• Temps de cycle de production
• Temps d'arrêt des machines
• Durée de vie prévue

Avantages des modules linéaires conventionnels

• Investissement initial réduit
• Large gamme de tailles et de configurations standards
• Intégration simple avec des moteurs et contrôleurs courants
• Capacité de poussée élevée avec transmission par vis à billes
• Solutions économiques à course longue utilisant des courroies ou des crémaillères
• Entretien facilité par les techniciens en mécanique générale
• Convient aux systèmes horizontaux, verticaux et multi-axes
• Fiabilité éprouvée dans l'automatisation industrielle générale

Limites des modules linéaires conventionnels

• Usure de la transmission mécanique
• Jeu possible et déformation élastique
• Limitations de vitesse pour les vis à billes longues
• Lubrification périodique ou réglage de la tension de la courroie
• Plus d'inertie de transmission
• Réponse réduite lors de changements de direction rapides
• La précision peut changer à mesure que les composants s'usent

Avantages des moteurs linéaires

• Entraînement électromagnétique direct
• Vitesse de déplacement très élevée
• Accélération extrêmement élevée
• Pas de jeu de transmission mécanique
• Excellente répétabilité
• Inversion de direction rapide
• Faible entretien de la transmission
• Convient aux équipements à haut débit et de précision
• Extension de déplacement flexible utilisant plusieurs pistes magnétiques

Limitations des moteurs linéaires

• Coût initial plus élevé
• Une plus grande complexité de contrôle et de mise en service
• Génération de chaleur près de l'axe de mouvement
• Besoin éventuel d'un refroidissement liquide ou par air
• Encodeur haute résolution requis
• Structure de machine solide requise
• La piste magnétique peut attirer les particules métalliques
• Mesures de sécurité supplémentaires nécessaires lors du montage
• Les axes verticaux peuvent nécessiter un frein ou un contrepoids

Applications appropriées pour les modules linéaires conventionnels

Les modules linéaires conventionnels constituent généralement le meilleur choix pour les applications où les performances de positionnement industriel standard, le contrôle des coûts et la facilité de maintenance sont plus importants que les performances dynamiques maximales.

Les applications typiques incluent :

• Machines d'emballage et d'étiquetage
• Équipement de prélèvement et de placement
• Chargement et déchargement de matériel
• Automatisation de l'assemblage général
• Systèmes de distribution et de vissage
• Équipement de transfert d'entrepôt
• Systèmes de palettisation
• Appareils d'inspection
• Matériel de soudage et de coupage
• robots cartésiens
• Systèmes de manutention à portique
• Plateformes multi-axes sensibles aux coûts

Applications appropriées pour les moteurs linéaires

Les moteurs linéaires sont particulièrement utiles lorsque la productivité de la machine ou la qualité du processus dépend d'une vitesse, d'une accélération, d'une répétabilité et d'une réponse exceptionnelles.

Les applications typiques incluent :

• Manipulation des plaquettes semi-conductrices
• Placement des composants électroniques
• Inspection optique à grande vitesse
• Traitement laser de précision
• Équipement de fabrication de PCB
• Systèmes de tri à grande vitesse
• Machines de mesure de précision
• Machines-outils avancées
• Plateformes d'analyse hautement dynamiques
• Équipement de test automatisé
• Fabrication d'écrans plats
• Automatisation médicale à haut débit

Comment choisir entre un module linéaire et un moteur linéaire

Le choix correct doit être basé sur les exigences réelles du mouvement plutôt que sur la sélection de la technologie présentant les spécifications les plus élevées.

Choisissez un module linéaire conventionnel lorsque :

• L'application dispose d'un budget d'équipement limité.
• Une vitesse et une accélération modérées suffisent.
• La précision de positionnement requise peut être obtenue par une vis à billes ou un système de courroie.
• Une poussée élevée est requise à vitesse modérée.
• La machine a besoin d'un axe simple et standardisé.
• La maintenance doit être effectuée par des techniciens généraux.
• Le voyage est très long et la sensibilité aux coûts est importante.
• L'application inclut le levage vertical ou le maintien de charges statiques.

Choisissez un moteur linéaire lorsque :

• Le temps de cycle est une exigence critique de production.
• Des accélérations très élevées et des changements de direction rapides sont nécessaires.
• Le jeu mécanique ne peut pas être accepté.
• Une répétabilité élevée doit être maintenue sur de nombreux cycles.
• Le processus nécessite un contournage fluide et à large bande passante.
• L'usure de la transmission entraînerait des temps d'arrêt inacceptables.
• La structure de la machine peut supporter des forces de réaction dynamiques élevées.
• L’amélioration de la productivité justifie l’investissement plus élevé.

Paramètres de sélection clés

Avant de sélectionner l'un ou l'autre système, les ingénieurs doivent définir les paramètres suivants :

• Charge utile efficace
• Course requise
• Vitesse de déplacement maximale
• Accélération et décélération
• Temps de cycle
• Précision du positionnement
• Répétabilité
• Temps de stabilisation
• Poussée continue et maximale
• orientation d'installation
• Charge de moment admissible
• Cycle de service
• Température ambiante
• Exigences en matière de salle blanche ou de protection contre la poussière
• Durée de vie prévue
• Capacité de maintenance
• Budget équipement

Il est également nécessaire d'évaluer le profil de mouvement complet plutôt que de considérer uniquement la vitesse maximale ou la charge utile nominale. Un système peut avoir une poussée nominale suffisante mais ne pas respecter le temps de cycle en raison d'une accélération insuffisante, d'un temps de stabilisation excessif ou de limitations thermiques.

Un moteur linéaire peut-il remplacer chaque module linéaire ?

Non. Un moteur linéaire n’est pas automatiquement la meilleure solution pour chaque application de mouvement linéaire.

Pour les machines à grande vitesse, haute précision et haut débit, l’entraînement direct peut offrir des avantages majeurs en termes de performances. Cependant, pour la manutention, l'emballage, le levage, la distribution et le positionnement général de matériaux ordinaires, un module linéaire conventionnel peut fournir les performances requises à un coût bien inférieur.

La transmission mécanique peut également être bénéfique. Les vis à billes et les boîtes de vitesses peuvent multiplier la force, les courroies de distribution peuvent fournir de longues courses économiques et les systèmes à crémaillère et pignon peuvent supporter de lourdes charges sur de grandes zones de travail.

La meilleure technologie est celle qui répond aux performances de mouvement, à la fiabilité et à la durée de vie requises sans créer de complexité inutile.

Foire aux questions

Un moteur linéaire est-il plus précis qu'un module linéaire à vis à billes ?

Un moteur linéaire peut atteindre une précision de positionnement et une répétabilité plus élevées car il utilise un retour direct du codeur et n'a pas de jeu de transmission mécanique. Cependant, un module de vis à billes de précision peut toujours fournir une précision suffisante pour la plupart des applications d'automatisation industrielle. Les performances réelles dépendent du codeur, des rails de guidage, de la structure de la machine, de la température et du système de contrôle.

Un moteur linéaire est-il plus rapide qu'un module à courroie de distribution ?

Les moteurs linéaires offrent généralement une accélération plus élevée, une réponse plus rapide et une meilleure inversion de direction. Les modules de courroie de distribution peuvent également atteindre une vitesse de déplacement élevée et une course longue, mais l'élasticité de la courroie et la dynamique des poulies limitent leurs performances ultimes.

Quel système est le meilleur pour les charges lourdes ?

Pour les charges lourdes se déplaçant à vitesse modérée, un module à vis à billes ou à crémaillère est souvent plus économique car la transmission mécanique peut multiplier la force. Un moteur linéaire peut déplacer de lourdes charges, mais le moteur, l'entraînement et le système de refroidissement doivent être dimensionnés pour la poussée continue et maximale requise.

Un moteur linéaire nécessite-t-il un entretien ?

Oui. Bien qu'ils ne nécessitent pas d'entretien de vis, de courroies ou d'engrenages, les guides linéaires, l'encodeur, le système de refroidissement, les câbles et les capots de protection nécessitent néanmoins une inspection et un entretien.

Quel système est le meilleur pour le mouvement vertical ?

Les modules à vis à billes sont couramment utilisés pour les mouvements verticaux car ils fournissent une poussée élevée et peuvent supporter la charge efficacement. Les axes verticaux des moteurs linéaires nécessitent généralement un frein, un contrepoids ou un mécanisme de sécurité pour empêcher la charge de tomber en cas de perte de puissance.

Les moteurs linéaires sont-ils adaptés aux environnements poussiéreux ?

Ils peuvent être utilisés dans des environnements poussiéreux lorsqu’ils sont correctement protégés. Cependant, les pistes à aimants permanents peuvent attirer les particules métalliques, c'est pourquoi une étanchéité, des couvercles et des procédures de nettoyage efficaces sont particulièrement importants.

Quelle solution a un coût total inférieur ?

Pour l'automatisation générale, les modules linéaires conventionnels ont généralement un coût total inférieur. Pour la production en grand volume où des cycles plus rapides augmentent considérablement le rendement, un moteur linéaire peut offrir un meilleur rendement à long terme malgré son prix initial plus élevé.

Conclusion

La principale différence entre unmodule linéaire et un moteur linéaireréside dans le mode de transmission. Les modules linéaires conventionnels utilisent des vis à billes, des courroies de distribution ou des mécanismes à crémaillère et pignon pour convertir le mouvement du moteur rotatif en mouvement linéaire. Les moteurs linéaires génèrent une poussée linéaire directement grâce à la force électromagnétique.

Les modules linéaires conventionnels offrent une technologie mature, à moindre coût, une poussée élevée et une intégration plus facile. Ils conviennent à la plupart des applications d’emballage, de manutention, d’assemblage, de levage et de positionnement général.

Les moteurs linéaires offrent une vitesse, une accélération, une répétabilité et une réactivité plus élevées sans jeu mécanique de transmission. Ils sont mieux adaptés aux équipements semi-conducteurs, à l’inspection de précision, à la fabrication électronique à grande vitesse, au traitement laser et à d’autres systèmes d’automatisation hautes performances.

Aucune des deux technologies n’est universellement supérieure. La bonne solution dépend de la charge utile, de la course, de la vitesse, de l'accélération, de la précision, du cycle de service, de l'environnement, de la capacité de maintenance et du budget total du projet. Une analyse minutieuse du cycle de mouvement complet constitue le moyen le plus fiable de sélectionner la technologie de mouvement linéaire industriel appropriée.
